Kako povezati sonnenBatterie sa Reduxi kontrolerom
Povežite svoj sonnenBatterie sa Reduxi Controller i dozvolite Reduxi strategijama da ga pune i prazne po najboljim cenama. Ovo uputstvo obuhvata vezu preko JSON API i pokazuje gde se primenjuje uputstvo za REST API za Gen. 8 ili noviji.
Tekstualni opis ove slike
Fotografija sonnenBatterie uređaja, slika proizvođača. Tamnosivi betonski zid u prigušeno osvetljenoj prostoriji. Na zidu levo visi siv pravougaoni modul sa rebrastom ili perforiranom prednjom stranom, a prema opisu to je hibridni invertor. Pored njega, desno, stoji visok svetlosivi ormar sa okruglim svetloplavim osvetljenim prstenom pri vrhu. Na uređajima nema čitljivog teksta.
1 Tehnička dokumentacija
Stranice proizvođača za sonnenBatterie:
- sonnenBatterie 10 – stranica proizvoda kod proizvođača
- Sonnen uputstva za rukovanje – uputstva za rukovanje od proizvođača
Video uputstva:
2 Potrebna oprema
Pripremite sledeće:
- Reduxi Controller (instaliran i na mreži)
- sonnenBatterie sa JSON API pod Software Integration
- Lokalna IP adresa uređaja sonnenBatterie
- Računar u istoj lokalnoj mreži kao sonnenBatterie
- Laptop ili tablet sa pristupom internetu za podešavanje uređaja u Reduxi
3 Lokalni pristup uređaju sonnenBatterie
Povežite sonnenBatterie sa lokalnom mrežom preko LAN-a. Reduxi Controller mora biti u istoj mreži.
sonnenBatterie dobija IP adresu od:
- rutera,
- mrežnog sviča,
- ili lokalnog DHCP servera.
Da biste pronašli IP adresu ili DNS naziv uređaja sonnenBatterie, koristite find-my.sonnen-batterie.com i pratite Sonnen uputstvo.
Otvorite veb pregledač i unesite lokalnu IP adresu uređaja sonnenBatterie da biste otvorili njegov veb interfejs. Primer: http://<IP>
4 Podešavanje uređaja sonnenBatterie
Prijavite se na veb interfejs uređaja sonnenBatterie (pogledajte tačku 3). API token i IP adresa potrebni su Vam za Reduxi Controller (pogledajte tačku 6).
4.1 Otvaranje Software Integration
Tekstualni opis ove slike
Snimak ekrana veb interfejsa uređaja sonnenBatterie u pregledaču, stranica Software-Integration, kartica JSON API. Adresna traka prikazuje lokalnu IP adresu iza koje sledi putanja dash/software-integration/json-api; IP adresa je obeležena crvenim okvirom i strelicom sa oznakom SonnenBatterie IP. Levi meni: Dashboard, System, Inverter, Settings, Network i Software-Integration (istaknuto). Kartice: JSON API (aktivna), Webhook API i sonnenKNX Module. Dva prekidača su uključena: Read API (Allows to request the current status of the sonnenBatterie, measurements and configuration values) i Write API (Send requests to charge/discharge the sonnenBatterie and set configuration values). Ispod njih je polje API Token sa vrednošću tokena, obeleženo crvenim okvirom i oznakom API Token, i dugme Create New. Primer reda ponavlja token i IP adresu sa istim oznakama. Pri dnu: veza sonnenBatterie JSON API v2 documentation.
4.2 Uključivanje Read API i Write API
Uključite Read API i Write API. Oba su obavezna: Reduxi čita merenja pomoću Read API, a komande punjenja i pražnjenja šalje pomoću Write API.
Tekstualni opis ove slike
Isečen snimak ekrana kartice JSON API sa karticama JSON API, Webhook API i sonnenKNX Module. Prekidač Read API je uključen. Ispod njega svetloplavo obaveštenje glasi This functionality is disabled while VPP is active, a zatim zasivljen prekidač Write API u isključenom položaju sa tekstom Send requests to charge/discharge the sonnenBatterie and set configuration values. Plavi pravougaonik ističe obaveštenje i prekidač Write API.
4.3 Postavljanje radnog režima
Otvorite meni Settings na levoj strani i postavite radni režim na Manual. Tek tada Reduxi Controller može da preuzme upravljanje baterijom.

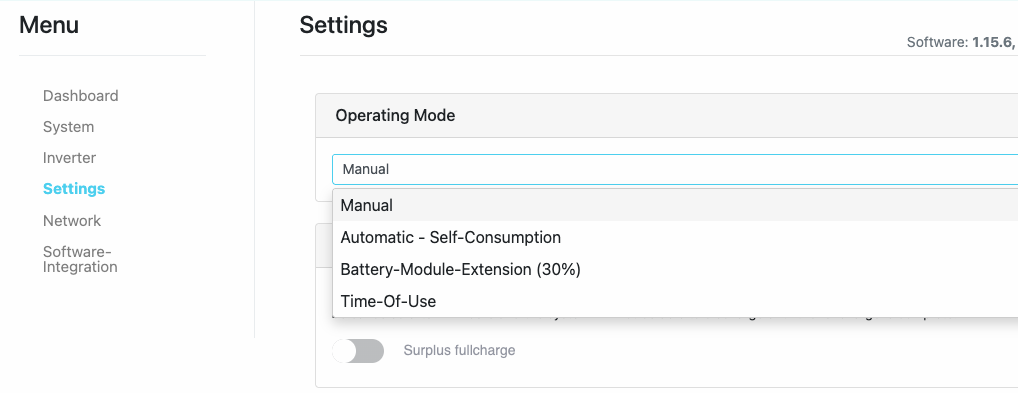

Tekstualni opis ove slike
Snimak ekrana stranice Settings uređaja sonnenBatterie (softver 1.15.6). Levi meni: Dashboard, System, Inverter, Settings (istaknuto), Network i Software-Integration. Kartica Operating Mode sadrži padajuću listu koja prikazuje Manual; otvorena lista ispod nudi Manual, Automatic - Self-Consumption, Battery-Module-Extension (30%) i Time-Of-Use. Ispod kartice vidi se prekidač sa oznakom Surplus fullcharge.
5 Prijava na Reduxi veb interfejs
Reduxi veb interfejs možete da otvorite na dva načina:
Tekstualni opis ove slike
Snimak ekrana tri ekrana mobilne aplikacije Reduxi jedan pored drugog, sa cijan okvirima i brojčanim oznakama 2 do 4. Levi ekran (dashboard, tamna tema): ikona menija gore levo označena okvirom i oznakom 2; logotip 'reduxi'; kartice 'Real time data' (aktivna) i 'Statistics'; cena 5.79 € i temperatura 3.2 °C; dijagram toka energije sa kućom u sredini (-1.25 kW) i ikonama sa vrednostima 69.0 W, 1.3 kW, 1.1 kW (crveni prsten), -165.0 W sa 97 % (crveni prsten) i vrednostima 0.0 W pri dnu; kartice 'Power' i 'Energy'; donja navigacija: Dashboard, Diagnostics, Device control, Settings. Srednji ekran (bočni meni): logotip 'reduxi', 'Number of locations: 1233', naslov 'Reduxi device management', stavke '+ Add Reduxi location' i 'Reduxi devices' (označeno okvirom i oznakom 3), zatim 'My profile' i 'About app'. Desni ekran (stranica uređaja): Back; slika crnog Reduxi kontrolera sa dva Ethernet priključka; status 'Connected'; kartica 'Update available': 'New update is available for your Reduxi device.' sa dugmetom 'Download and install update'; kartica 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' sa dugmetom 'Activate tunnel connection' (označeno okvirom i oznakom 4); kartica 'Unit details' sa poljem 'Unit ID'.
Tekstualni opis ove slike
Snimak ekrana sastavljen od dva dela jedan pored drugog. Levi deo: ekran mobilne aplikacije Reduxi na tamnoj pozadini. Gore: dugme Back; slika crnog Reduxi kontrolera sa dva Ethernet priključka i redom stezaljki; status 'Connected' sa ikonom Wi-Fi. Kartica 'Update available': 'New update is available for your Reduxi device.' sa dugmetom 'Download and install update'. Kartica 'Connect to configurator' sa ikonom ključa: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' i dugme 'Open configurator', označeno cijan okvirom i brojčanom oznakom 5. Ispod: kartica 'Unit details' sa poljem 'Unit ID' (vrednost nije vidljiva). Desni deo: Reduxi Configurator otvoren u pregledaču, označen cijan okvirom i brojčanom oznakom 6. Zaglavlje: strelica nazad, 'Tunnel connection', ikona za ponovno učitavanje. Leva bočna traka sa ikonama (munja, čip, munja, stubni grafikon, zupčanik). Stranica 'Home' sa zelenom ikonom veze. Zeleno obaveštenje: 'New patch available. Click here to apply.' sa znakom zatvaranja X. Vreme 09:12:56. Dijagram toka energije sa kućom u sredini (1.700 kW) i ikonama za mrežu (0.000 kW), solar (1.700 kW), bateriju (zelena, 0.000 kW i 0.800 kW), uređaj levo (0.900 kW), električno vozilo i punjač ili uređaj pri dnu. Oznaka 'Energy manager' pri dnu.
http://reduxi.local. IP adresu kontrolera možete da pronađete na listi uređaja Vašeg rutera ili u aplikaciji Reduxi pod Reduxi devices.admin · Lozinka: admin (fabrička podrazumevana vrednost)Tekstualni opis ove slike
Snimak ekrana stranice za prijavu u Reduxi Configurator u prozoru pregledača Chrome. Adresna traka prikazuje 'Not secure' i 'reduxi.local'; adresna traka je označena cijan okvirom, a njena uvećana kopija (cijan okvir, tekst 'Not secure reduxi.local') prikazana je levo, povezana cijan linijom. Pozadina stranice: svetlosivi linijski crtež kuće sa solarnim panelima (zeleno), zidnom kutijom, invertorom, automobilom i punjačem. Gore levo: logotip 'reduxi configurator'. U sredini je okvir za prijavu sa naslovom 'Login', izborom jezika (engleska zastava, 'English'), poljem za korisničko ime i poljem za lozinku i tamnim dugmetom 'Login'.
Tekstualni opis ove slike
Snimak ekrana veb interfejsa Reduxi Configurator nakon prijave, svetla tema. Gore levo: logotip 'reduxi configurator'. Zaglavlje: 'Home' levo, zeleni status 'Connected' gore desno. Leva bočna traka: raširen odeljak 'Devices' sa listom stavki, zatim sklopljeni odeljci 'Manager', 'Configuration' i 'Settings'. Glavni deo: dijagram toka energije. Kuća u sredini sa prstenom, vrednost 24.20 kW. Ikona mreže gore levo, 24.20 kW (crvena tačka na njenoj liniji). Ikona solara gore desno, vrednost '-'. Leva ikona (baterija ili uređaj), 6.700 kW (zelena tačka na njenoj liniji). Desne ikone (baterijsko skladište i uređaj), vrednosti '-'. Ikona EV punjača dole levo, 31.00 kW. Još jedna ikona uređaja dole desno. Oznaka 'Energy manager' ispod kuće.
6 Dodajte sonnenBatterie u Reduxi
Pomoću ovih koraka dodajete sonnenBatterie kao novi uređaj u Reduxi Controller.
6.1 Osnovne postavke
Prijavite se u Reduxi Configurator (pogledajte tačku 5; pogledajte i How to log in to Reduxi Configurator via browser) i kliknite na + Add device.

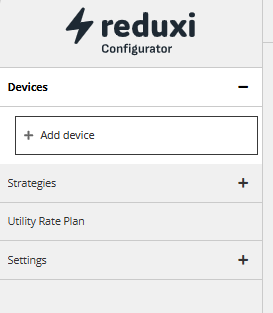

Tekstualni opis ove slike
Snimak ekrana levog menija Reduxi Configurator-a ispod logotipa reduxi Configurator. Stavke menija: Devices (otvoreno, sa znakom minus) sa dugmetom '+ Add device' (sa obrubom); Strategies (znak plus); Utility Rate Plan; Settings (znak plus). Desna strana je prazna i bela.
U prvom koraku definišite osnovna podešavanja:
- Tip uređaja: Hybrid Inverter
- Type: Sonnen
- Name: naziv po Vašem izboru

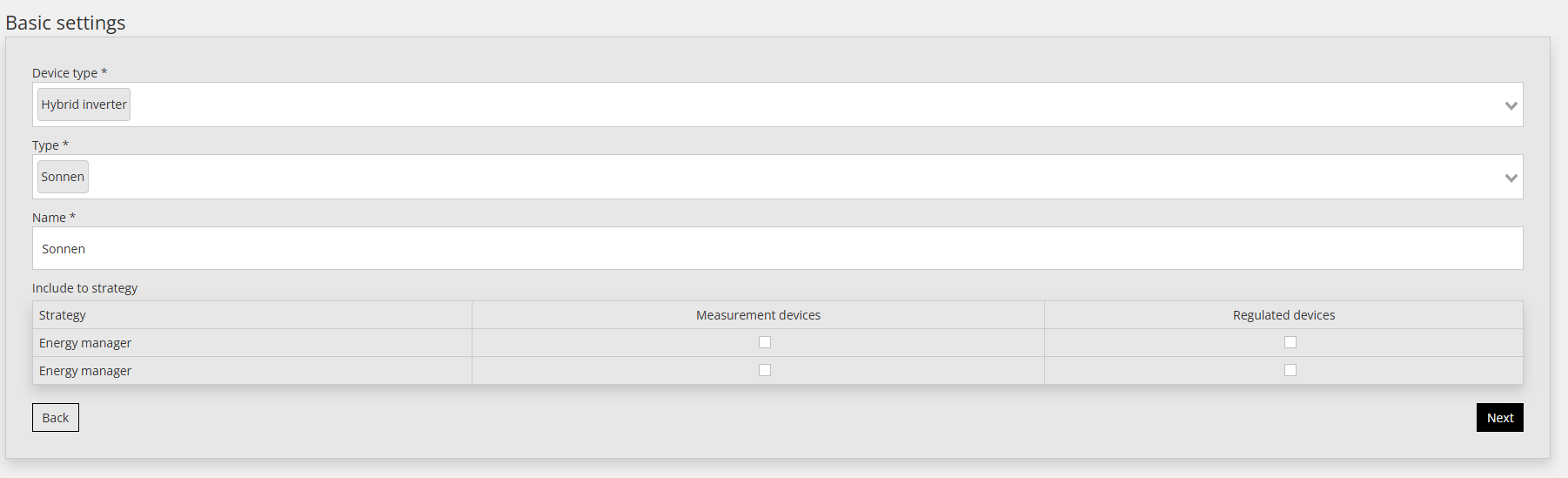

Tekstualni opis ove slike
Snimak ekrana obrasca Basic settings u aplikaciji Reduxi Configurator. Polja: Device type (padajuća lista, vrednost sitnim tekstom); Type (padajuća lista, vrednost izgleda kao Sonnen, sitan tekst); Name (tekstualno polje, vrednost izgleda kao sonnen, sitan tekst). Ispod je odeljak Include in Strategy sa tabelom: kolone Strategy, Measurement Device, Regulated Device; dva reda, oba označena Energy manager, svaki sa malim indikatorom u kolonama Measurement Device i Regulated Device. Dugmad: Back (dole levo, belo), Next (dole desno, crno). Slika je niske rezolucije i većina teksta je sitna.
Kliknite na Next.
6.2 Postavke komunikacije
Unesite parametre veze između Reduxi Controller i uređaja sonnenBatterie. Koristite IP adresu i API token iz tačke 4.
| Parametar | Vrednost |
|---|---|
| Veza | TCP/IP |
| IP | IP adresa uređaja sonnenBatterie |
| Port | 80 |
| API token | API token sa kartice JSON API (tačka 4, tačka 4.1) |
| Nazivna snaga | Izaberite nazivnu snagu koja odgovara Vašem uređaju sonnenBatterie |
| PV | Izaberite Yes ako je instaliran PV brojilo, u suprotnom No |
Tekstualni opis ove slike
Snimak ekrana obrasca Communication channel and device configuration u Reduxi Configurator. Polja odozgo nadole: Connection (TCP/IP), IP (prazno, sa svetloplavom strelicom koja pokazuje na polje), Port (80), API token (prazno, sa svetloplavom strelicom; nagoveštaj: API token is located in inverter web interface in section Software-Integration / JSON API), Rated power (14.4 kW) i PV (Yes; nagoveštaj: Is PV meter installed?). Dugmad pri dnu: Back, Test communication i Next.
6.3 Testiranje komunikacije
Kliknite na Test communication na dnu čarobnjaka. Test jednom očitava sonnenBatterie i ništa ne čuva. Ako test uspe, kliknite na Next.
Test daje jedan od dva rezultata:
Tekstualni opis ove slike
Snimak ekrana donje trake sa dugmadima stranice alata Reduxi Configurator. Levo: dugme 'Back'. Desno: dugme 'Test communication' (označeno cijan okvirom) i tamno dugme 'Done'.
Tekstualni opis ove slike
Snimak ekrana dijaloga Test communication u aplikaciji Reduxi Configurator sa ikonom za zatvaranje (x) gore desno. Beli okvir sa rezultatom, zeleni tekst: Successful readout from device. Vrednosti: Battery active power: 5.0 W; Battery current: 0.0229 A; Battery export active energy: 0 Wh; Battery import active energy: 0 Wh; Battery min. active power: -9600.0 W; Battery min. state of charge: 10.0 %; Battery state of charge: 100.0 %; Battery voltage: 218.0 V; Grid active power: 1456.0 W; Grid export active energy: 0 Wh; Grid import active energy: 0 Wh; Load active power: 1454.0 W; Load import active energy: 0 Wh; Off-grid: false; PV active power: 0.0 W; PV export active energy: 0 Wh; State name: GRID_ON; Additional parameter - CAPACITY_MAX_WH: 19531.0; Additional parameter - FREQUENCY: 49.965. Dugme: Close (tamno, dole desno).
Tekstualni opis ove slike
Snimak ekrana dijaloga Test communication (X za zatvaranje gore desno). Prvi okvir: Unable to communicate with device. Drugi okvir sa crvenim tekstom: Unable to communicate with null on port 502. Check if service is enabled on device, port number is correct and device is reachable on the network. ping: null: Name or service not known. Dugme: Close (tamno).
Ako dobijete poruku “Unable to communicate with device”, proverite podešavanja (pogledajte tačku 8).
6.4 Napredna podešavanja
Napredne postavke su opcione i zavise od potreba lokacije. Kada završite, kliknite na Done: uređaj se kreira tek klikom na Done.
Tekstualni opis ove slike
Snimak ekrana čarobnjaka Reduxi Configurator, korak 3 od 3 Advanced settings; traka napretka prikazuje Basic settings, Communication channel i Advanced settings. Prekidači Yes/No, svi postavljeni na No: set data saving interval (default 1 min), set reading delay (default 1000 ms), set writing delay (default 1000 ms), set power generation limits and capabilities, set power consumption limits and capabilities, limit communication with the device to read-only (default No), invert direction for energy import and export (default No), exclude device from summary (default No). Tri padajuće liste L1, L2 i L3 is connected to main feed postavljene su na L1, L2 i L3. Dugmad: Back levo i Done desno.
7 Proverite očitavanja i podesite strategije
7.1 Poslednja merenja
Nakon uspostavljanja komunikacije proverite izmerene vrednosti pod Devices – Vaš Sonnen uređaj – Last measurements u Reduxi Configurator.
7.2 Control type
Otvorite Devices – Vaš Sonnen uređaj u Reduxi Configurator i postavite control type na AUTO. Komande iz strategije tada utiču na bateriju.
7.3 Reduxi Cloud
Kako dodati i povezati kontroler sa Reduxi Cloud-om: Reduxi Cloud
Kada se uređaj doda, možete ga pratiti i njime upravljati i u Reduxi aplikaciji.
7.4 Strategije
Za podešavanje strategija i AI Energy Manager-a koristite dokumentaciju ispod.
8 Kontrolna lista
Prođite kroz ovu kontrolnu listu radi ispravnog podešavanja i pouzdanog rada.
8.1 Na Reduxi kontroleru
-
IP adresa i port: Uneti su IP adresa uređaja sonnenBatterie i port
80. - API token: unet je važeći API token.
- Nazivna snaga i PV: Nazivna snaga i izbor PV odgovaraju sistemu.
- Test komunikacije: test komunikacije je uspešno završen.
- Control type: Control type uređaja je postavljen na AUTO.
- Dostupnost: IP adresa uređaja dostupna je sa Reduxi Controller-a.
8.2 Na veb interfejsu uređaja sonnenBatterie
- API dozvole: uključeni su i Read API i Write API.
- VPP: Baterija je isključena iz VPP.
- Radni režim: radni režim je Manual.
8.3 Strategija
- Aktivna strategija: izabrana strategija je podešena na Active.
- AI optimizacija energije: optimizacija AI Energy Manager-a uključena je u strategiji.
- Jedna aktivna strategija: istovremeno je aktivna samo jedna strategija.
- Ograničenja preuzimanja/isporuke: ograničenja preuzimanja i isporuke su definisana i podešena.
✓ Rezime
Priprema (tačke 1–3): Pripremite lokalnu IP adresu i računar u istoj mreži. Otvorite veb interfejs uređaja sonnenBatterie.
sonnenBatterie (tačka 4): Otvorite Software-Integration, karticu JSON API. Uključite Read API i Write API (najpre isključite bateriju iz VPP), kopirajte ili kreirajte API token i postavite radni režim na Manual.
Dodavanje u Reduxi (tačke 5–6): Otvorite Configurator i dodajte uređaj tipa Sonnen. Unesite IP adresu, port 80, API token, nazivnu snagu i PV. Pokrenite Test communication, zatim kliknite na Done.
Puštanje u rad (tačke 7–8): Proverite očitavanja, postavite control type na AUTO, podesite strategije i prođite kroz kontrolnu listu.
→ Česti problemi
| Problem | Rešenje |
|---|---|
| Test komunikacije prikazuje “Unable to communicate with device” | Proverite IP adresu, port 80, API token i da li je IP adresa dostupna sa kontrolera (pogledajte tačku 8). |
| Write API ne može da se uključi | Prikazuje se obaveštenje “This functionality is disabled while VPP is active”. Isključite bateriju iz VPP, zatim uključite Write API (pogledajte tačku 4.2). |
| API token nije dostupan | Otvorite Software-Integration, karticu JSON API, u veb interfejsu uređaja sonnenBatterie i kliknite na Create New. |
| Reduxi komande nemaju efekta na bateriju | Proverite da li je radni režim Manual, da li su Read API i Write API uključeni, da li je control type AUTO, da li je strategija Active i da li je aktivna samo jedna strategija (pogledajte tačku 8). |
| Open configurator se ne otvara ili ostaje prazan | Tunel još nije aktivan. Sačekajte oko 30 sekundi i proverite da li je kontroler na mreži. |
| Prijava sa admin je odbijena | Lozinka je promenjena tokom instalacije. Pitajte instalatera. Lozinka za Reduxi nalog ovde ne radi. |
| reduxi.local se ne učitava | Vaš uređaj nije u istoj mreži kao kontroler. Koristite IP adresu ili tunelsku vezu. |
| Test komunikacije ne uspeva, uređaj je offline | Proverite dostupnost, IP adresu i port i da li je API uključen na uređaju. |
