Kako povezati PEGO ECP200 BASE (HVAC) sa Reduxi kontrolerom

Updated
⚡ Reduxi Controller · Baza znanja

Kako povezati PEGO ECP200 BASE (HVAC) sa Reduxi kontrolerom

Povežite PEGO ECP200 BASE sa Reduxi Controller preko Modbus RTU. Dobijate maksimalnu fleksibilnost i smanjenje troškova i potrošnje energije do 30%.

🔧 PEGO ECP200 BASE · Reduxi Controller
🌐 Modbus RTU (RS485)
🏷️ Tip uređaja: HVAC

📄 Preuzmite kao PDF

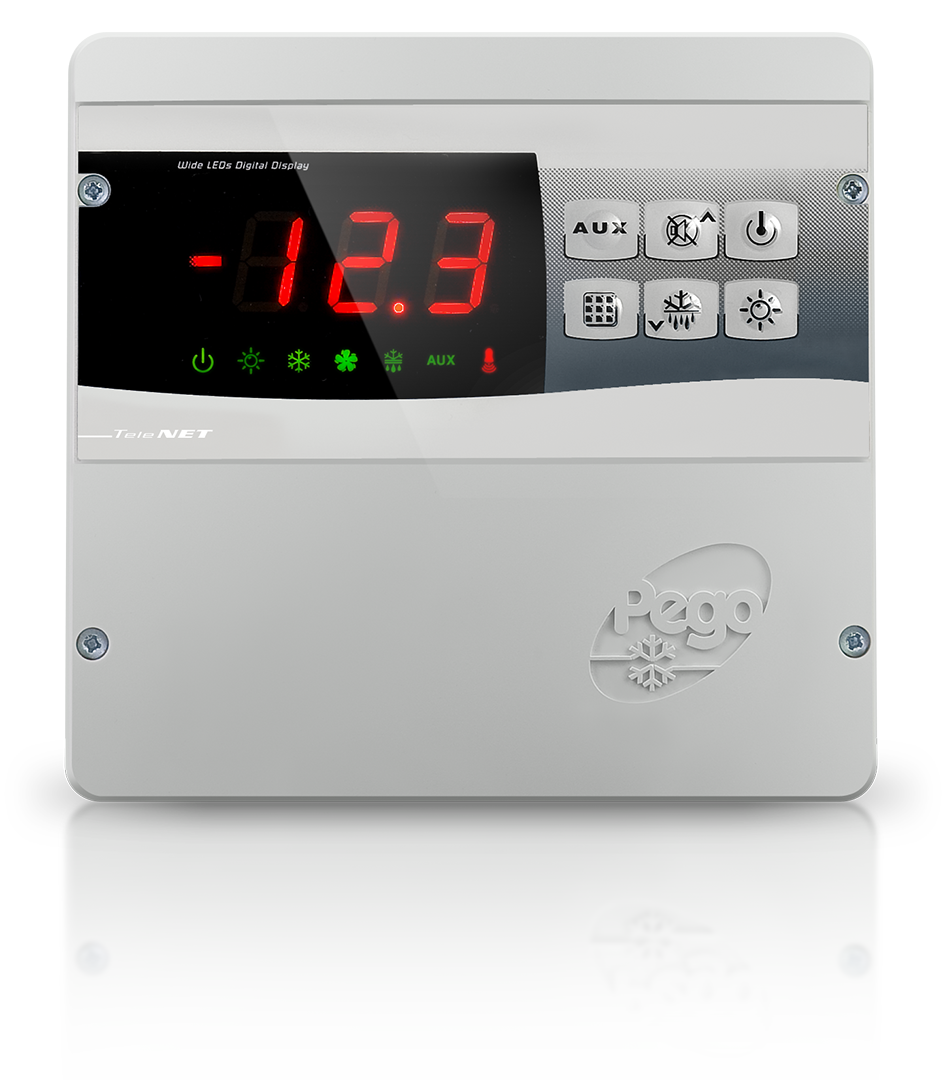

Fotografija kontrolnog panela PEGO ECP200 BASE sa crvenim displejem koji prikazuje -12.3 i šest tastera
PEGO ECP200 BASE
Tekstualni opis ove slike

Fotografija svetlosivog zidnog kontrolnog panela sa zaobljenim pravougaonim kućištem i sjajnim odrazom ispod njega. Gornji deo: crni panel sa tekstom 'Wide LEDs Digital Display' iznad crvenog sedmosegmentnog displeja koji prikazuje -12.3. Ispod displeja su statusne ikone: napajanje (zeleno), sunce (zeleno), pahuljica (zeleno), ventilator (zeleno), odmrzavanje (zeleno), AUX (zeleni tekst) i alarmna sijalica (crvena). Desno je šest tastera: AUX, isključivanje zvuka sa strelicom nagore, napajanje, ikona mreže, odmrzavanje/pahuljica sa strelicom nadole i ikona sunca. Tekst 'TeleNET' odštampan je ispod displeja levo. Logotip 'Pego' utisnut je dole desno na kućištu. Na uglovima se vide četiri zavrtnja.

📋 U ovom članku
  1. Tehnička dokumentacija
  2. Potrebna oprema
  3. Povezivanje PEGO ECP200 BASE sa Reduxi Controller
  4. Prijava na Reduxi veb interfejs
  5. Dodavanje PEGO ECP200 BASE u Reduxi
  6. Provera očitavanja
  7. Rezime
  8. Česti problemi
  9. Povezani članci

1 Tehnička dokumentacija

Dokumenti za PEGO ECP200 BASE:

2 Potrebna oprema

Potrebne su Vam sledeće komponente:

  • PEGO ECP200 BASE
  • Reduxi Controller
  • Kabl za Modbus RTU (RS485) vezu
  • Laptop ili tablet sa pristupom internetu za podešavanje uređaja u Reduxi

3 Povezivanje PEGO ECP200 BASE sa Reduxi Controller

PEGO ECP200 BASE ima RS485 interfejs koji podržava Modbus RTU. Reduxi čita uređaj preko tog Modbus interfejsa, pa fizička veza mora biti uspostavljena najpre.

Slika prikazuje kako se povezuju Reduxi Controller i PEGO ECP200 BASE.

Ožičenje stezaljki 7 i 8 uređaja PEGO ECP200 BASE na utični konektor Reduxi kontrolera, crvena i plava žica
Fizička veza između Reduxi Controller i PEGO ECP200 BASE
Tekstualni opis ove slike

Šema ožičenja koja kombinuje crtež i fotografiju. Levo: isprekidana linija magistrale ide od leve ivice. Dva mala okvira sa oznakom TYPICAL CONNECTION imaju svaki stezaljke A i B. Pored njih je PEGO kontroler sa crvenim digitalnim displejem i tasterima, sa stezaljkama numerisanim 7 i 8 pri dnu. Crvena i plava žica vode od linije do Reduxi kontrolera desno (tamni uređaj sa reduxi logotipom, Ethernet portom i crnim utičnim konektorom); crvena i plava žica povezane su na crni utični konektor. Mali crni okrugli simbol nalazi se ispod linije blizu levo.

4 Prijavite se na Reduxi web interfejs

Reduxi veb interfejs možete da otvorite na dva načina:

Daljinski
📱
Reduxi aplikacija
Preko tunelske veze · radi sa bilo kog mesta
🖥️
Veb pregledač
U lokalnoj mreži · preko IP adrese ili reduxi.local
📱 4.1 Preko Reduxi aplikacije
1
Otvorite aplikaciju i prijavite se
Pokrenite aplikaciju Reduxi na pametnom telefonu ili tabletu i prijavite se svojim podacima.
2
Otvorite Reduxi devices
Dodirnite ikonu menija (tri linije, gore levo) i izaberite Reduxi devices.
3
Aktivirajte tunelsku vezu
Uključite tunelsku vezu i sačekajte trenutak dok ne postane aktivna.
4
Otvorite configurator
Dodirnite Open configurator. Otvara se Reduxi veb interfejs.
Aplikacija Reduxi: ikona menija (2), Reduxi devices (3), dugme Activate tunnel connection (4)
Aktivirajte tunelsku vezu (korak 3)
Tekstualni opis ove slike

Snimak ekrana tri ekrana mobilne aplikacije Reduxi jedan pored drugog, sa cijan okvirima i brojčanim oznakama 2 do 4. Levi ekran (dashboard, tamna tema): ikona menija gore levo označena okvirom i oznakom 2; logotip 'reduxi'; kartice 'Real time data' (aktivna) i 'Statistics'; cena 5.79 € i temperatura 3.2 °C; dijagram toka energije sa kućom u sredini (-1.25 kW) i ikonama sa vrednostima 69.0 W, 1.3 kW, 1.1 kW (crveni prsten), -165.0 W sa 97 % (crveni prsten) i vrednostima 0.0 W pri dnu; kartice 'Power' i 'Energy'; donja navigacija: Dashboard, Diagnostics, Device control, Settings. Srednji ekran (bočni meni): logotip 'reduxi', 'Number of locations: 1233', naslov 'Reduxi device management', stavke '+ Add Reduxi location' i 'Reduxi devices' (označeno okvirom i oznakom 3), zatim 'My profile' i 'About app'. Desni ekran (stranica uređaja): Back; slika crnog Reduxi kontrolera sa dva Ethernet priključka; status 'Connected'; kartica 'Update available': 'New update is available for your Reduxi device.' sa dugmetom 'Download and install update'; kartica 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' sa dugmetom 'Activate tunnel connection' (označeno okvirom i oznakom 4); kartica 'Unit details' sa poljem 'Unit ID'.

Aplikacija Reduxi, dugme Open configurator (korak 5) i početni ekran tunelske veze alata Reduxi Configurator (korak 6)
Open configurator (korak 4)
Tekstualni opis ove slike

Snimak ekrana sastavljen od dva dela jedan pored drugog. Levi deo: ekran mobilne aplikacije Reduxi na tamnoj pozadini. Gore: dugme Back; slika crnog Reduxi kontrolera sa dva Ethernet priključka i redom stezaljki; status 'Connected' sa ikonom Wi-Fi. Kartica 'Update available': 'New update is available for your Reduxi device.' sa dugmetom 'Download and install update'. Kartica 'Connect to configurator' sa ikonom ključa: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' i dugme 'Open configurator', označeno cijan okvirom i brojčanom oznakom 5. Ispod: kartica 'Unit details' sa poljem 'Unit ID' (vrednost nije vidljiva). Desni deo: Reduxi Configurator otvoren u pregledaču, označen cijan okvirom i brojčanom oznakom 6. Zaglavlje: strelica nazad, 'Tunnel connection', ikona za ponovno učitavanje. Leva bočna traka sa ikonama (munja, čip, munja, stubni grafikon, zupčanik). Stranica 'Home' sa zelenom ikonom veze. Zeleno obaveštenje: 'New patch available. Click here to apply.' sa znakom zatvaranja X. Vreme 09:12:56. Dijagram toka energije sa kućom u sredini (1.700 kW) i ikonama za mrežu (0.000 kW), solar (1.700 kW), bateriju (zelena, 0.000 kW i 0.800 kW), uređaj levo (0.900 kW), električno vozilo i punjač ili uređaj pri dnu. Oznaka 'Energy manager' pri dnu.

🖥️ 4.2 Preko web pregledača
1
Otvorite stranicu za prijavu
Na uređaju u istoj mreži otvorite veb pregledač i unesite IP adresu kontrolera ili http://reduxi.local. IP adresu kontrolera možete da pronađete na listi uređaja Vašeg rutera ili u aplikaciji Reduxi pod Reduxi devices.
2
Log in
Korisničko ime: admin · Lozinka: admin (fabrička podrazumevana vrednost)
Stranica za prijavu u Reduxi Configurator na adresi reduxi.local, adresna traka označena
Ekran za prijavu na Reduxi Controller
Tekstualni opis ove slike

Snimak ekrana stranice za prijavu u Reduxi Configurator u prozoru pregledača Chrome. Adresna traka prikazuje 'Not secure' i 'reduxi.local'; adresna traka je označena cijan okvirom, a njena uvećana kopija (cijan okvir, tekst 'Not secure reduxi.local') prikazana je levo, povezana cijan linijom. Pozadina stranice: svetlosivi linijski crtež kuće sa solarnim panelima (zeleno), zidnom kutijom, invertorom, automobilom i punjačem. Gore levo: logotip 'reduxi configurator'. U sredini je okvir za prijavu sa naslovom 'Login', izborom jezika (engleska zastava, 'English'), poljem za korisničko ime i poljem za lozinku i tamnim dugmetom 'Login'.

Početni ekran alata Reduxi Configurator nakon prijave: tok energije sa kućom 24.20 kW, mreža 24.20 kW, EV charger 31.00 kW
Veb interfejs kontrolera nakon prijave
Tekstualni opis ove slike

Snimak ekrana veb interfejsa Reduxi Configurator nakon prijave, svetla tema. Gore levo: logotip 'reduxi configurator'. Zaglavlje: 'Home' levo, zeleni status 'Connected' gore desno. Leva bočna traka: raširen odeljak 'Devices' sa listom stavki, zatim sklopljeni odeljci 'Manager', 'Configuration' i 'Settings'. Glavni deo: dijagram toka energije. Kuća u sredini sa prstenom, vrednost 24.20 kW. Ikona mreže gore levo, 24.20 kW (crvena tačka na njenoj liniji). Ikona solara gore desno, vrednost '-'. Leva ikona (baterija ili uređaj), 6.700 kW (zelena tačka na njenoj liniji). Desne ikone (baterijsko skladište i uređaj), vrednosti '-'. Ikona EV punjača dole levo, 31.00 kW. Još jedna ikona uređaja dole desno. Oznaka 'Energy manager' ispod kuće.

5 Dodavanje PEGO ECP200 BASE u Reduxi

Nakon što povežete Reduxi Controller i PEGO ECP200 BASE, registrujte uređaj u Reduxi.

5.1 Osnovna podešavanja

Prijavite se lokalno u Reduxi Configurator (pogledajte ⁠tačku 4⁠) i kliknite na dugme Add device.

Bočna traka Reduxi Configurator-a sa istaknutim dugmetom Add device
Dugme Add device
Tekstualni opis ove slike

Snimak ekrana leve bočne trake aplikacije Reduxi Configurator. Gore: reduxi logotip sa tekstom CONFIGURATOR. Skupljeni odeljci: Devices (ikona plus) i Strategies (ikona plus). Ispod dva dugmeta jedno pored drugog: Add device (ikona plus, označeno plavim okvirom) i Add strategy (ikona plus). Ispod njih dve stavke: Settings i Profile. Oblast desno od bočne trake je prazna i bela.

U prvom koraku izaberite osnovna podešavanja:

  • Tip uređaja: HVAC
  • Type: PEGO ECP200 BASE
  • Name: naziv po Vašem izboru
Osnovne postavke u Reduxi Configurator: tip uređaja HVAC, tip i naziv PEGO ECP200 BASE
Basic settings: Device type, Type i Name
Tekstualni opis ove slike

Snimak ekrana Reduxi Configurator, korak 1 od 3 čarobnjaka za dodavanje uređaja, naslov stranice 'Basic settings'. Koraci napretka: 1 Basic settings (aktivan, crni krug), 2 Communication channel, 3 Advanced settings. Polja: Device type *: HVAC; Type *: PEGO ECP200 BASE; Category *: HVAC (sa ikonom x za brisanje); Name *: PEGO ECP200 BASE. Dugmad: Back (obrub), Next (tamno).

5.2 Podešavanja komunikacije

Drugi korak podešava komunikacioni kanal za Modbus RTU. On uspostavlja vezu između Reduxi Controller i PEGO ECP200 BASE. Snimak ekrana prikazuje postavke.

Reduxi Configurator, komunikacione postavke: lokalni serijski port, Port 1, 9600 bits/s, 8 bita podataka, 1 stop bit, bez parnosti, unit ID 1
Komunikacione postavke (Modbus RTU)
Tekstualni opis ove slike

Snimak ekrana čarobnjaka Reduxi Configurator sa tri koraka: 1 Basic settings (crno), 2 Communication channel (crno, trenutni), 3 Advanced settings (sivo). Naslov: Communication channel and device configuration. Connection *: Local serial port. Port *: Port 1. Baud rate *: 9600 bits/s. Data bits *: 8. Stop bits *: 1. Parity *: None. Modbus unit ID *: 1. Dugmad: Back, Test communication, Next (tamno).

5.3 Testiranje komunikacije

Dugme Test communication nalazi se ispod komunikacionih polja. Ono proverava da li Modbus RTU veza između uređaja radi. Ako test uspe, kliknite na Done: uređaj se kreira tek klikom na Done.

Obrazac Reduxi Configurator sa Modbus unit ID 1 i istaknutim dugmetom Test communication
Dugme Test communication
Tekstualni opis ove slike

Snimak ekrana donjeg dela obrasca Reduxi Configurator. Modbus unit ID *: 1. Dugmad: Back, Test communication (uokvireno plavim pravougaonikom), Next (tamno dugme).

Test daje jedan od dva rezultata:

Reduxi Configurator, dijalog Test communication: uspešno očitavanje, aktivna snaga 5810 W i temperature
1. Komunikacija radi ispravno
Tekstualni opis ove slike

Snimak ekrana dijaloga sa naslovom Test communication (krstić za zatvaranje gore desno). Zeleni tekst: Successful readout from device. Active power: 5810 W; Error number: 0; Error: false; H.C. 1 temp.: 48.3 °C; Import active energy: 12512100 Wh; Outdoor temp.: -3.7 °C; Return temp.: 45.5 °C; Sanitary water temp.: 44.9 °C; Supply temp.: 48.3 °C. Dugme: Close (tamno).

Dijalog Test communication: Unable to communicate with device
2. Komunikacija ne radi ispravno
Tekstualni opis ove slike

Snimak ekrana dijaloga pod nazivom Test communication sa x za zatvaranje gore desno. Poruka crvenim tekstom: Unable to communicate with device. Tamno dugme dole desno: Close.

5.4 Napredne postavke

Napredne postavke koristite samo ako lokacija ima posebne zahteve. Podrazumevano ovde ništa ne menjate.

Reduxi Configurator, napredne postavke za Sunways: svi prekidači No, podrazumevane vrednosti glavnog napajanja za L1 i L2
Advanced settings
Tekstualni opis ove slike

Snimak ekrana čarobnjaka Reduxi Configurator, korak 3 Advanced settings. Indikator koraka: 1 Basic settings, 2 Communication channel, 3 Advanced settings (svi crni). Naslov: Advanced settings. Svako pitanje ima prekidač, svi postavljeni na No: Do you want to set data saving interval? No (Default: 1 min); Do you want to set reading delay? No (Default: 1000 ms); Do you want to set writing delay? No (Default: 1000 ms); Do you want to set power generation limits and capabilities? No; Do you want to set power consumption limits and capabilities? No; Do you want to limit communication with the device to read-only? No (Default: No); Do you want to invert direction for energy import and export? No (Default: No). Padajuće liste: L1 is connected to main feed: L1; L2 is connected to main feed: L2. Dugme: Back.

6 Proverite očitavanja

6.1 Poslednja merenja

Proverite očitavanja uređaja pod Device (PEGO ECP200 BASE) – Last measurement u Reduxi Configurator.

Reduxi Configurator, poslednja merenja uređaja PEGO ECP200 BASE: zadata vrednost On, temperaturne granice 3.0 do 10.0 °C
Poslednja merenja uređaja PEGO ECP200 BASE
Tekstualni opis ove slike

Snimak ekrana prikaza poslednjih merenja u Reduxi Configurator sa nekoliko kartica. Kartica State name setpoint: red dugmadi Off, Eco, On (istaknuto tirkizno), Boost, Setpoint; vremenska oznaka 17. 02. 2025 16:06:17. Kartica Configuration, redovi (svi sa vremenskom oznakom 17. 02. 2025 16:06:17): enumeration.TEMPERATURE_DELTA_CMD 3.0 °C; enumeration.TEMPERATURE_LOWER_LIMIT_CMD 3.0 °C; enumeration.TEMPERATURE_SETPOINT_CMD 4.0 °C; enumeration.TEMPERATURE_UPPER_LIMIT_CMD 10.0 °C. Kartica Measurements: Communication error: ON, 17. 02. 2025 16:06:17. Kartica Other: Control type: MANUAL; State name setpoint: ON_AUTO (desna ivica blago odsečena); oba sa vremenskom oznakom 17. 02. 2025 16:06:17.

6.2 Praćenje u Reduxi cloud

Kada se uređaj doda u aplikaciji Configurator, možete ga pratiti u Reduxi cloud aplikaciji.

✓ Rezime

Priprema (tačke 1–2): Nabavite dokumentaciju za PEGO ECP200 BASE. Pripremite Reduxi Controller, Modbus RTU kabl i laptop ili tablet.

PEGO ECP200 BASE (tačka 3): Povežite uređaj sa Reduxi Controller preko Modbus RTU (RS485).

Dodavanje u Reduxi (tačke 4–5): Prijavite se u Reduxi veb interfejs. Dodajte uređaj kao HVAC tipa PEGO ECP200 BASE, unesite komunikacione postavke, pokrenite Test communication i kliknite na Done.

Puštanje u rad (tačka 6): Proverite očitavanja pod Last measurement. Pratite uređaj u Reduxi cloud.

→ Česti problemi

Problem Rešenje
Test communication ne uspeva Proverite fizičku Modbus RTU vezu (pogledajte ⁠tačku 3⁠) i komunikacione postavke (pogledajte ⁠tačku 5⁠, tačka 5.2).
Open configurator se ne otvara ili ostaje prazan Tunel još nije aktivan. Sačekajte oko 30 sekundi i proverite da li je kontroler na mreži.
Prijava sa admin se odbija Lozinka je promenjena tokom instalacije. Pitajte instalatera. Lozinka za Reduxi nalog ovde ne radi.
reduxi.local se ne učitava Vaš uređaj nije u istoj mreži kao kontroler. Koristite IP adresu ili tunelsku vezu.
Test komunikacije ne uspeva, uređaj je offline Proverite dostupnost, IP adresu / port / unit ID i da li je protokol omogućen na uređaju.
