Kako povezati Sigenergy hibridni invertor sa Reduxi kontrolerom
Integrišite Sigenergy hibridni invertor sa Reduxi Controller preko Modbus TCP/IP. Time dobijate maksimalnu fleksibilnost i smanjenje troškova i potrošnje energije do 30%.

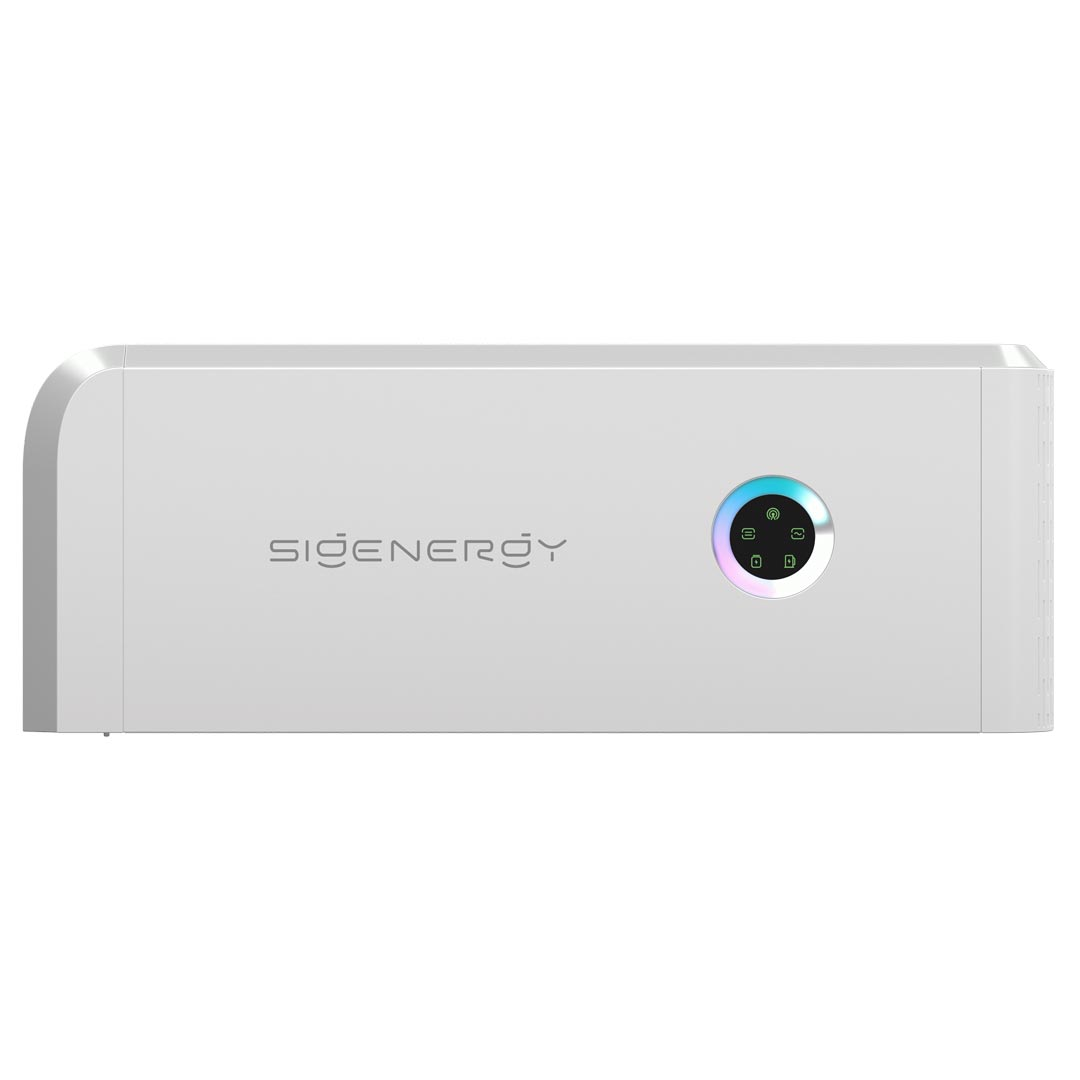

Tekstualni opis ove slike
Fotografija ili render belog zidnog hibridnog invertora na beloj pozadini. Kućište je svetlosivo/belo sa zaobljenim uglovima gore levo. Reč 'SIGENERGY' odštampana je sivom bojom na prednjoj strani levo. Desno je okrugli indikator sa višebojnim svetlećim prstenom (od plave do roze) oko crnog kruga sa četiri mala zelena simbola (simbol Wi-Fi/signala pri vrhu i simboli levo, desno, dole levo i dole desno). Donji deo uređaja je gladak, bez drugih oznaka.
1 Priprema
1.1 Tehnička dokumentacija
Koristite ove dokumente za dodatne informacije o postavkama Sigenergy hibridnog invertora.
- Sigenergy hybrid inverter documentation – Preuzimanje dokumentacije invertora (April Ice B2B)
- How to enable Modbus TCP/IP – Sigenergy članak podrške
- Sigenergy Modbus Protocol V2.7 – Modbus protokol kompanije Sigenergy, izdanje 2025-05-23
- Video on YouTube – Video povezan u originalnom članku
1.2 Potrebna oprema
- Reduxi Controller
- Sigenergy hibridni invertor, povezan sa Reduxi Controller
- Pametni telefon sa aplikacijom mySigen
- Laptop ili tablet sa pristupom internetu za podešavanje uređaja u Reduxi
2 Podešavanje Sigenergy hibridnog invertora
2.1 Preuzimanje aplikacije mySigen
Preuzmite aplikaciju mySigen:
- Google Play: mySigen na Google Play
- Apple App Store: mySigen u App Store
2.2 Pronalaženje IP adrese invertora
Kada imate pristup preko mobilne aplikacije, promenite postavke tako da Reduxi Controller može da pristupi hibridnom invertoru preko Modbus TCP/IP. Pratite ove korake.
Tekstualni opis ove slike
Snimak ekrana početne stranice aplikacije mySigen na telefonu, tamna tema, visok snimak ekrana telefona. Statusna traka: vreme 11:51, linije signala, Wi-Fi ikona, baterija 57. Gore: ikona menija (levo), ikona deljenja (desno); naziv sistema između njih prekriven je crnom trakom. Ispod je statusna pločica: 'Normal | On Grid'. Vreme: ikona sunca iza oblaka, 7 °C. Gornja očitavanja: 0 kW i 10.3 kW. 3D ilustracija kuće sa solarnim panelima na krovu, AC punjačem sa automobilom, belim invertorom i baterijom, sa linijama toka energije. Oznake: SOLAR, HOME, 'Available AC CHARGER'; ispod kuće: 0 kW DC CHARGER; 0 kW · 90.0% SigenStor; 10.3 kW GRID. Red od pet dugmadi: Diagnosis, Notice, Mode, Safety, Charger. Kartica 'Today': 0.04 kWh Solar Generate. (skraćeno), € -0.32 Energy Value. Donja navigacija: Home (izabrano, zeleno), Device, Service, Setting. Bela traka početnog ekrana pri dnu.
Tekstualni opis ove slike
Snimak ekrana stranice Settings u aplikaciji mySigen na telefonu, tamna tema, visok snimak ekrana telefona. Statusna traka: vreme 11:49, linije signala, Wi-Fi ikona, baterija 58. Gore: red sa pločicom avatara 'Ap', imenom prekrivenim crnom trakom i strelicom. Ispod je kartica sistema sa dugmetom menija '.', 3D ilustracijom kuće sa solarnim panelima, belim invertorom i punjačem i blokom teksta prekrivenim crnom trakom. Četiri stavke brzih postavki: Operational Mode, Backup Reserve, Utility Rate Plan, Charging Setting. Kartica 'Settings & Tools' sa redovima, svaki sa strelicom: About, App Setting, Network Configure, Device Configure. Donja navigacija: Home, Device, Service, Setting; stavka Setting (zelena) obeležena je plavim pravougaonikom. Bela traka početnog ekrana pri dnu.
Tekstualni opis ove slike
Snimak ekrana ekrana System Settings u aplikaciji mySigen na telefonu, tamna tema, visok snimak ekrana telefona. Statusna traka: vreme 11:49, linije signala, Wi-Fi ikona, baterija 58. Zaglavlje: strelica nazad i naslov 'System Settings'. Kartica sistema prikazuje 3D ilustraciju kuće sa solarnim panelima, invertorom i punjačem, sa zelenom ikonom olovke (izmena); naziv sistema i detalji ispod prekriveni su crnom trakom. Odeljak 'Basic Info': System ID: vrednost prekrivena; Country/Region: vrednost prekrivena; Time Zone: (UTC+01:00)Belgrade; Grid Connection Date: 2024-05-17; Total Panel Capacity: 3.44 kWp; Battery Capacity: 24.18 kWh. Odeljak 'More Settings' sa redovima, svaki sa strelicom: Connectivity (vrednost Ethernet), Backup Event Center, Lighting Language, Advanced Settings, Software Update, System Share. Red Connectivity obeležen je plavim pravougaonikom (pravougaonik počinje od naslova 'More Settings'). Bela traka početnog ekrana pri dnu.
Tekstualni opis ove slike
Snimak ekrana ekrana Connectivity u aplikaciji mySigen na telefonu, tamna tema, visok snimak ekrana telefona. Statusna traka: vreme 11:50, linije signala, Wi-Fi ikona, baterija 58. Zaglavlje: strelica nazad i naslov 'Connectivity'. Prekidač sa dve kartice: System (izabrano) i Device (nije izabrano); kartica Device obeležena je plavim pravougaonikom i plavom strelicom koja pokazuje na nju naniže. Ispod, u isprekidanom okviru: ikona složenog uređaja (baterija/invertor), zelena kvačica i ikona mrežnog utikača povezani linijama, sa tekstom 'SigenStor is connected to the Network'. Ispod je kartica sa tri reda, svaki sa strelicom: Ethernet (ikona utikača precrtana), WLAN (Wi-Fi ikona sa x), Cellular (ikona signala sa x). Ostatak ekrana je prazna tamna pozadina sa belom trakom početnog ekrana pri dnu.
Tekstualni opis ove slike
Snimak ekrana ekrana telefona u aplikaciji mySigen, tamna tema, visok snimak ekrana telefona. Statusna traka: vreme 11:50, linije signala, Wi-Fi ikona, baterija 58. Zaglavlje: strelica nazad i naslov 'Connectivity'. Prekidač sa dve kartice: System i Device (izabrano Device). Ispod je kartica uređaja sa naslovom 'SigenStor' sa malom slikom belog uređaja, zelenom statusnom tačkom i statusom 'Normal'; red sa nazivom/serijskim brojem uređaja ispod naslova prekriven je crnom trakom. Kartica navodi tri reda, svaki sa strelicom: Ethernet (zelena ikona utikača), WLAN (siva Wi-Fi ikona sa x), Cellular (siva ikona signala sa x). Red Ethernet obeležen je plavim ovalnim obrisom. Ostatak ekrana ispod kartice je prazna tamna pozadina sa belom trakom početnog ekrana pri dnu.
Tekstualni opis ove slike
Snimak ekrana ekrana Ethernet u aplikaciji mySigen na telefonu, tamna tema, visok snimak ekrana telefona. Statusna traka: vreme 11:50, linije signala, Wi-Fi ikona, baterija 57. Zaglavlje: strelica nazad, naslov 'Ethernet', 'Save' (zeleno, gore desno). Polja: MAC Address: vrednost prekrivena crnom trakom. Kartica 'Ethernet' sa statusom 'Connected' (zeleno). Primary DNS: 8.8.8.8 (zasivljeno); Secondary DNS: 208.67.222.222. Prekidač 'Obtain IP address automatically': uključen (zeleno). Zasivljena polja: IP Address: 172.16.40.228, obeleženo plavim pravougaonikom; Gateway: 172.16.40.1; Subnet Mask: 255.255.255.0. Ispod je prazna tamna pozadina sa belom trakom početnog ekrana.
2.3 Uključivanje Modbus TCP/IP
Uputstvo za uključivanje Modbus TCP/IP na invertoru potražite u Sigenergy članku podrške.
2.4 Postavljanje granice pražnjenja i rezerve za slučaj nestanka struje
Tekstualni opis ove slike
Snimak ekrana ekrana 'System Settings' u aplikaciji mySigen na telefonu, tamna tema. Statusna traka: vreme 6:51, 5G signal, baterija 65. Zaglavlje: strelica nazad, naslov 'System Settings', 'Save' (zeleno). Pri vrhu je odsečen red sa prekidačem (tekst se završava sa 'nable'). Odeljak 'Charge & Discharge' sa poljima: Charge Cut-Off SOC (%): 100.0; Discharge Cut-Off SOC (%): 10.0; Backup Reserve (%): 90.0. Crveni ručno nacrtani oval zaokružuje polja Discharge Cut-Off SOC (%) i Backup Reserve (%).
3 Prijavite se na Reduxi web interfejs
Reduxi veb interfejs možete da otvorite na dva načina:
Tekstualni opis ove slike
Snimak ekrana tri ekrana mobilne aplikacije Reduxi jedan pored drugog, sa cijan okvirima i brojčanim oznakama 2 do 4. Levi ekran (dashboard, tamna tema): ikona menija gore levo označena okvirom i oznakom 2; logotip 'reduxi'; kartice 'Real time data' (aktivna) i 'Statistics'; cena 5.79 € i temperatura 3.2 °C; dijagram toka energije sa kućom u sredini (-1.25 kW) i ikonama sa vrednostima 69.0 W, 1.3 kW, 1.1 kW (crveni prsten), -165.0 W sa 97 % (crveni prsten) i vrednostima 0.0 W pri dnu; kartice 'Power' i 'Energy'; donja navigacija: Dashboard, Diagnostics, Device control, Settings. Srednji ekran (bočni meni): logotip 'reduxi', 'Number of locations: 1233', naslov 'Reduxi device management', stavke '+ Add Reduxi location' i 'Reduxi devices' (označeno okvirom i oznakom 3), zatim 'My profile' i 'About app'. Desni ekran (stranica uređaja): Back; slika crnog Reduxi kontrolera sa dva Ethernet priključka; status 'Connected'; kartica 'Update available': 'New update is available for your Reduxi device.' sa dugmetom 'Download and install update'; kartica 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' sa dugmetom 'Activate tunnel connection' (označeno okvirom i oznakom 4); kartica 'Unit details' sa poljem 'Unit ID'.
Tekstualni opis ove slike
Snimak ekrana sastavljen od dva dela jedan pored drugog. Levi deo: ekran mobilne aplikacije Reduxi na tamnoj pozadini. Gore: dugme Back; slika crnog Reduxi kontrolera sa dva Ethernet priključka i redom stezaljki; status 'Connected' sa ikonom Wi-Fi. Kartica 'Update available': 'New update is available for your Reduxi device.' sa dugmetom 'Download and install update'. Kartica 'Connect to configurator' sa ikonom ključa: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' i dugme 'Open configurator', označeno cijan okvirom i brojčanom oznakom 5. Ispod: kartica 'Unit details' sa poljem 'Unit ID' (vrednost nije vidljiva). Desni deo: Reduxi Configurator otvoren u pregledaču, označen cijan okvirom i brojčanom oznakom 6. Zaglavlje: strelica nazad, 'Tunnel connection', ikona za ponovno učitavanje. Leva bočna traka sa ikonama (munja, čip, munja, stubni grafikon, zupčanik). Stranica 'Home' sa zelenom ikonom veze. Zeleno obaveštenje: 'New patch available. Click here to apply.' sa znakom zatvaranja X. Vreme 09:12:56. Dijagram toka energije sa kućom u sredini (1.700 kW) i ikonama za mrežu (0.000 kW), solar (1.700 kW), bateriju (zelena, 0.000 kW i 0.800 kW), uređaj levo (0.900 kW), električno vozilo i punjač ili uređaj pri dnu. Oznaka 'Energy manager' pri dnu.
http://reduxi.local. IP adresu kontrolera možete da pronađete na listi uređaja Vašeg rutera ili u aplikaciji Reduxi pod Reduxi devices.admin · Lozinka: admin (fabrička podrazumevana vrednost)Tekstualni opis ove slike
Snimak ekrana stranice za prijavu u Reduxi Configurator u prozoru pregledača Chrome. Adresna traka prikazuje 'Not secure' i 'reduxi.local'; adresna traka je označena cijan okvirom, a njena uvećana kopija (cijan okvir, tekst 'Not secure reduxi.local') prikazana je levo, povezana cijan linijom. Pozadina stranice: svetlosivi linijski crtež kuće sa solarnim panelima (zeleno), zidnom kutijom, invertorom, automobilom i punjačem. Gore levo: logotip 'reduxi configurator'. U sredini je okvir za prijavu sa naslovom 'Login', izborom jezika (engleska zastava, 'English'), poljem za korisničko ime i poljem za lozinku i tamnim dugmetom 'Login'.
Tekstualni opis ove slike
Snimak ekrana veb interfejsa Reduxi Configurator nakon prijave, svetla tema. Gore levo: logotip 'reduxi configurator'. Zaglavlje: 'Home' levo, zeleni status 'Connected' gore desno. Leva bočna traka: raširen odeljak 'Devices' sa listom stavki, zatim sklopljeni odeljci 'Manager', 'Configuration' i 'Settings'. Glavni deo: dijagram toka energije. Kuća u sredini sa prstenom, vrednost 24.20 kW. Ikona mreže gore levo, 24.20 kW (crvena tačka na njenoj liniji). Ikona solara gore desno, vrednost '-'. Leva ikona (baterija ili uređaj), 6.700 kW (zelena tačka na njenoj liniji). Desne ikone (baterijsko skladište i uređaj), vrednosti '-'. Ikona EV punjača dole levo, 31.00 kW. Još jedna ikona uređaja dole desno. Oznaka 'Energy manager' ispod kuće.
4 Dodavanje Sigenergy hibridnog invertora u Reduxi
Nakon što povežete Reduxi Controller i Sigenergy hibridni invertor, registrujte invertor kao novi uređaj.
4.1 Osnovna podešavanja
Prijavite se lokalno u Reduxi Configurator na kontroleru (pogledajte tačku 3) i kliknite na + Add device.
Tekstualni opis ove slike
Snimak ekrana leve bočne trake aplikacije Reduxi Configurator. Gore: reduxi logotip sa tekstom CONFIGURATOR. Skupljeni odeljci: Devices (ikona plus) i Strategies (ikona plus). Ispod dva dugmeta jedno pored drugog: Add device (ikona plus, označeno plavim okvirom) i Add strategy (ikona plus). Ispod njih dve stavke: Settings i Profile. Oblast desno od bočne trake je prazna i bela.
U prvom koraku (Basic settings) izaberite osnovne parametre uređaja:
- Device type:
Hybrid Inverter - Type:
Sigenergy Hybrid - Name: naziv po Vašem izboru
4.2 Podešavanja komunikacije
Drugi korak podešava komunikacioni kanal između Reduxi Controller i Sigenergy hibridnog invertora. Ovaj korak je neophodan za Modbus TCP/IP komunikaciju. Slika prikazuje postavke komunikacionog kanala.
Tekstualni opis ove slike
Snimak ekrana Reduxi Configurator, korak 2 od 2 čarobnjaka za dodavanje uređaja. Koraci napretka: 1 Basic settings, 2 Communication channel (oba popunjeni crni krugovi). Naslov odeljka: 'Communication channel and device configuration'. Polja: Connection *: TCP/IP (padajuća lista); IP *: 172.16.40.228; Port *: 502; Modbus unit ID *: 1. Dugmad: Back (obrub), Test communication (obrub), Done (tamno).
4.3 Testiranje komunikacije
Kliknite na Test communication na dnu čarobnjaka. Test jednom očitava Sigenergy hibridni invertor i ništa ne čuva. Ako test uspe, kliknite na Done: uređaj se kreira tek klikom na Done.
Tekstualni opis ove slike
Snimak ekrana donje trake sa dugmadima stranice alata Reduxi Configurator. Levo: dugme 'Back'. Desno: dugme 'Test communication' (označeno cijan okvirom) i tamno dugme 'Done'.
Tekstualni opis ove slike
Snimak ekrana stranice 'Communication channel and device configuration' alata Reduxi Configurator. Connection *: TCP/IP (padajuća lista). IP *: 192.168.50.243, sa dugmetom 'Scan for IP'. Port *: 502, sa dugmetom 'Test port'. Modbus unit ID *: 1. Dugmad pri dnu: Back (levo), Test communication i Done (desno). Dugme Done označeno je cijan okvirom.
4.4 Napredna podešavanja
Napredne postavke koristite samo ako lokacija ima posebne potrebe. Podrazumevano ne morate ništa menjati.
Tekstualni opis ove slike
Snimak ekrana čarobnjaka Reduxi Configurator, korak 3 Advanced settings. Indikator koraka: 1 Basic settings, 2 Communication channel, 3 Advanced settings (svi crni). Naslov: Advanced settings. Svako pitanje ima prekidač, svi postavljeni na No: Do you want to set data saving interval? No (Default: 1 min); Do you want to set reading delay? No (Default: 1000 ms); Do you want to set writing delay? No (Default: 1000 ms); Do you want to set power generation limits and capabilities? No; Do you want to set power consumption limits and capabilities? No; Do you want to limit communication with the device to read-only? No (Default: No); Do you want to invert direction for energy import and export? No (Default: No). Padajuće liste: L1 is connected to main feed: L1; L2 is connected to main feed: L2. Dugme: Back.
5 Proverite očitavanja
5.1 Poslednja merenja
Nakon uspostavljanja komunikacije proverite očitavanja pod Devices – Sigenergy Hybrid Inverter – Last measurement u Reduxi Configurator.
Tekstualni opis ove slike
Snimak ekrana stranice 'Last measurements' uređaja u alatu Reduxi Configurator. Kartice: Last measurements (aktivna), Analyze, Archive. Gore desno: padajuća lista osvežavanja 'Without refreshing' i dugme za osvežavanje. Kartica 'Control type': dugmad Auto (svetlozeleno) i Manual (tamno, izabrano); vremenska oznaka 14. 03. 2025 12:49:13. Sve vrednosti ispod imaju vremensku oznaku 14. 03. 2025 12:49:01, osim ako nije drugačije navedeno. Kartica PV: PV active power -1.0 kW; PV current -1.98 A; PV voltage 327.63 V; PV export active energy 587.0 kWh; PV min. active power -10.0 kW; PV export active power limit: prazno (jedinica kW); enumeration.PV_STATE_NAME: CONNECTED. Kartica Load: Load active power 0.4 kW; Load import active energy 1,109.2 kWh. Kartica Battery: Battery active power 0.4 kW; Battery current 1.09 A; Battery voltage 331.60 V; Battery state name CHARGING; Battery state of charge 33.80 %; Battery min. state of charge 0.00 %; Battery max. state of charge 100.00 %; Battery import active energy 765.9 kWh; Battery export active energy 740.8 kWh; Battery min. active power -9.1 kW; Battery max. active power 8.2 kW; Battery active power setpoint 1.0 kW. Kartica Inverter: Inverter active power -0.4 kW; Inverter max. active power 10.0 kW; Inverter min. active power -10.0 kW; State name RUNNING; Error OFF. Kartica Grid: Grid frequency 49.990 Hz; Grid active power 0.0 kW; Grid import active power limit: prazno (kW); Grid export active power limit: prazno (kW); enumeration.GRID_STATE_NAME METER_ONLINE; Grid export active energy 1,588.7 kWh; Grid import active energy 0.0 kWh. Kartica Other: Battery state of health 100.00 %; Battery temperature 23.10 °C; Model name SigenStorEC100TP; Communication error OFF (vremenska oznaka 12:48:56); Control type MANUAL; Mode name setpoint SELF_CONSUMPTION.
5.2 Omogućite upravljanje putem Reduxija
Za naprednu kontrolu Sigenergy hibridnog invertora uključite uređaj u optimizacione režime Reduxi sistema. Pod Devices – Sigenergy Hybrid u Reduxi Configurator postavite control type na AUTO. Tek tada komande strategije utiču na bateriju.
Da biste postigli maksimalnu fleksibilnost i smanjili troškove energije uz dinamične cene i dinamične tarife, definišite strategiju kako je opisano u članku Strategije za Reduxi kontroler.
Nakon dodavanja uređaja možete ga pratiti i njime upravljati i u Reduxi aplikaciji.
✓ Rezime
Priprema (tačke 1–2): Koristite Sigenergy dokumentaciju. Instalirajte aplikaciju mySigen.
Sigenergy invertor (tačka 2): Kopirajte IP adresu u aplikaciji mySigen. Uključite Modbus TCP/IP. Postavite Discharge Cut-Off SOC i Backup Reserve kao što je prikazano.
Dodavanje u Reduxi (tačke 3–4): Prijavite se u Reduxi veb interfejs. Dodajte uređaj tipa Sigenergy Hybrid, nalepite IP adresu i pokrenite Test communication.
Puštanje u rad (tačka 5): Proverite poslednja merenja. Podesite control type na AUTO i definišite strategiju.
→ Česti problemi
| Problem | Rešenje |
|---|---|
| Test communication ne uspeva | Proverite da li je IP adresa iz aplikacije mySigen ispravno uneta. Proverite da li je Modbus TCP/IP uključen na invertoru. |
| Neočekivano ponašanje baterije | Proverite da li su Discharge Cut-Off SOC (%) i Backup Reserve (%) postavljeni na vrednosti prikazane u tački 2.4. |
| Open configurator se ne otvara ili ostaje prazan | Tunel još nije aktivan. Sačekajte oko 30 sekundi i proverite da li je kontroler na mreži. |
Prijava sa admin se odbija |
Lozinka je promenjena tokom instalacije. Pitajte instalatera. Lozinka za Reduxi nalog ovde ne radi. |
reduxi.local se ne učitava |
Vaš uređaj nije u istoj mreži kao kontroler. Koristite IP adresu ili tunelsku vezu. |
| Test komunikacije ne uspeva, uređaj je offline | Proverite dostupnost, IP adresu / port / unit ID i da li je protokol omogućen na uređaju. |
