Pametno iskoristite varijabilne tarife električne energije – uštedite do 30% na troškovima energije sa SG-Ready toplotnim pumpama od Ochsner-a i Reduxi Gateway-a.
1. Neophodni koraci za uspostavljanje komunikacije između Reduxi kontrolera i Ochsner GMLW Plus toplotne pumpe
1.1 Aktivacija SG Ready funkcije na toplotnoj pumpi
Aktivaciju i neophodno ažuriranje firmvera će izvršiti OCHSNER servisni tehničar.
Da biste zakazali termin, kontaktirajte OCHSNER korisnički servis:
https://www.ochsner.com/en/contact/
1.2 Potrebne komponente za povezivanje Reduxi kontrolera sa Ochsner GMLW Plus toplotnom pumpom.
Da bi se uspostavila veza između Reduxi kontrolera i Ochsner GMLW Plus toplotne pumpe, dve
komponente su potrebne:
- Reduxi kontroler
- Reduxi Gateway uređaj sa 3x (30:1A) strujna senzora (CTs)
Reduxi Gateway uređaj se prvo mora dodati (povezati) na Reduxi kontroler da bi se kontrolisali/pustili u rad režimi rada toplotne pumpe. Veza se može uspostaviti bežično (WLAN) ili žično putem UTP kabla (LAN). Više o vezi možete pronaći na Gateway to Controller connection. Reduxi Gateway uređaj takođe uključuje 3x(30:1A) strujna senzora (transformator) koji se koriste za merenje električne struje (tj. snage) za svaku fazu toplotne pumpe. Pored toga, dva relejna izlaza se koriste za generisanje signala za SG-ready kontakte, utičući na režime rada toplotne pumpe.
2. Povezivanje Reduxi kontrolera i Gateway uređaja na lokalnu mrežu
Simbolična slika celokupne veze od Reduxi kontrolera do toplotne pumpe je prikazana ispod:
Za više informacija o povezivanju Reduxi Gateway uređaja, pratite link: Kako konfigurisati Reduxi Gatway.
3. Povezivanje releja Reduxi gateway uređaja na SG-ready kontakte toplotne pumpe
Da biste fizički povezali releje Reduxi Gateway uređaja na SG-ready kontakte (zvane EVU) na toplotnoj pumpi, neophodno je da se utvrde tačne lokacije SG-ready kontakata na štampanoj ploči toplotne pumpe.

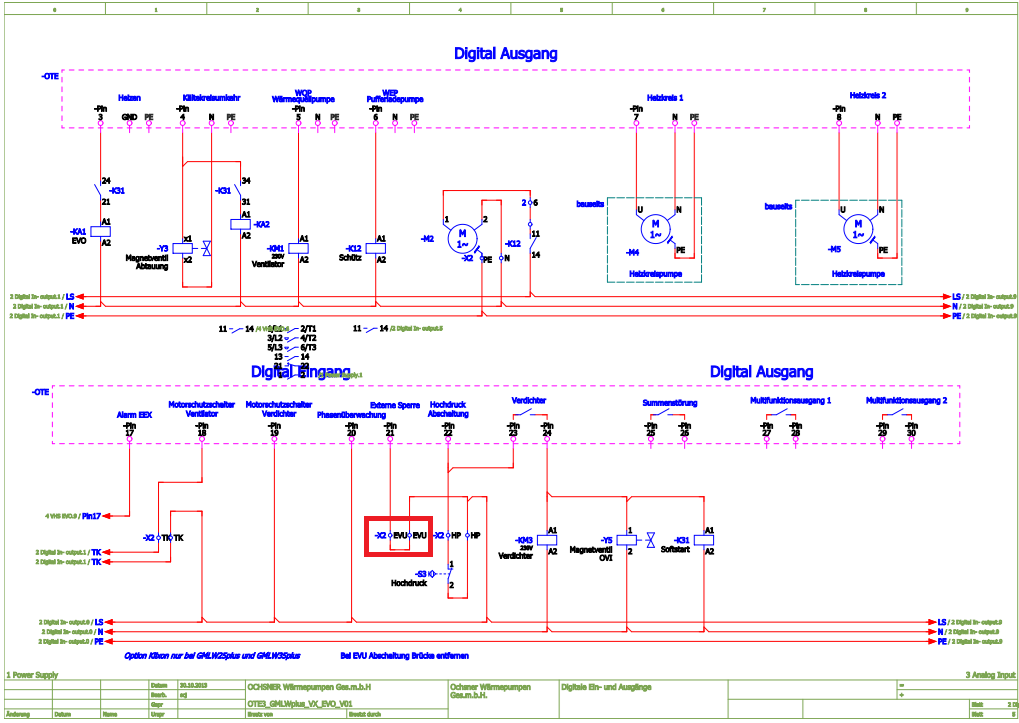

Slika ispod prikazuje lokacije SG-ready kontakata na štampanoj ploči Ochsner GMLW Plus toplotne pumpe. Druga slika prikazuje veze od releja do SG-ready kontakata.
SG-ready (EVU) kontakti na HP štampanoj ploči:
Važno je da uklonite kablovski most između SG-ready (EVU) kontakata!

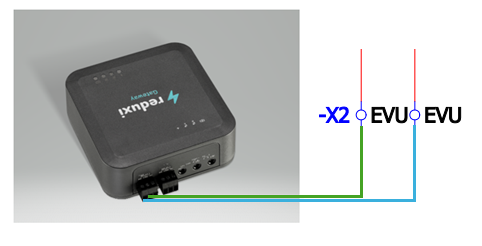

Veza od Reduxi gateway uređaja do SG-ready kontakata na HP:
NC kontakt prvog releja Reduxi gateway uređaja --> na kontakt 1 na konektoru X2; Plava žica
COM kontakt prvog releja Reduxi gateway uređaja --> na kontakt 2 na konektoru X2; Zelena žica
Imajte na umu: Reduxi Gateway uređaj omogućava korišćenje relejnih izlaza kao trajno zatvorenih, "Normalno Zatvoreno - NC" ili otvorenih "Normalno Otvoreno - NO".
4. Reduxi Gateway uređaj kao merač sa strujnim senzorima
Strujni senzori (CTs) uključeni u Reduxi Gateway komplet moraju biti povezani na tri ulaza, po jedan za svaku fazu, kao što je prikazano na slici ispod.
Strujni senzor pokriva pojedinačnu faznu žicu (L1, L2, L3) toplotne pumpe, slika ispod:
5. Dodavanje toplotne pumpe kao novog uređaja u Reduxi konfiguratoru
Da biste dodali novu toplotnu pumpu kao uređaj ili uredili postojeću, pratite ove korake, detaljno opisane u pojedinačnim tačkama ispod.
5.1 Dodavanje uređaja
Prijavite se lokalno na Reduxi konfigurator aplikaciju na kontroleru i pritisnite dugme Dodaj uređaj.
5.2 Izaberite uređaj koji želite da dodate
U prvom koraku (osnovna podešavanja), izaberite osnovne parametre uređaja koji želite da dodate:
- Tip uređaja: HVAC,
- Tip: Reduxi Meter
- Ime: Navedite ime uređaja, na primer: Ochsner GMLW Plus
5.3 Komunikacioni kanal
Prvi deo podešavanja komunikacionog kanala je dizajniran za povezivanje između Reduxi Gateway uređaja i Reduxi kontrolera. Popunite polja kao što je prikazano na slici ispod (automatski popunjeno).
Drugi deo komunikacionog kanala je namenjen za podešavanja strujnog senzora Reduxi Gateway uređaja, gde biramo "Automatsko otkrivanje sa gateway-a" za sve strujne senzore.
Treći deo komunikacionog kanala je posvećen definiciji signala sa releja Redux gateway uređaja.
Tabela za režime rada:
napomena NO znači normalno otvoren :
| ON | OFF |
| Relej 1 = NC | Relej 1 = NO |
ON mode (Normalan rad), prvi relej je zatvoren (NC).
OFF mode (HP stop), prvi relej je otvoren (NO)
Kompletna konfiguracija signala releja u Reduxi konfiguraciji:
5.5 Test komunikacije
Test komunikacije se vrši pomoću dugmeta "Testiraj komunikaciju", koje se nalazi na donjoj desnoj strani nakon svih polja parametara komunikacionog kanala.
Test komunikacije može da vrati dva odgovora:
1. Komunikacija radi ispravno, slika ispod:
2. Komunikacija ne radi ispravno, slika ispod:
5.6 Napredna podešavanja
Napredno podešavanje je proizvoljno i zavisi od specifičnih potreba lokacije na kojoj je instaliran Reduxi kontroler. Nakon završetka svih naprednih podešavanja, pritisnite dugme "Završi" u donjem desnom uglu.
5.7 Poslednja merenja
Nakon uspešnog uspostavljanja komunikacije sa novododatim uređajem, njegove vrednosti se mogu proveriti pod Uređaji - Ochsner GLMW Plus toplotna pumpa u Reduxi konfiguratoru kao dodatni test.
Za naprednu kontrolu toplotne pumpe, integrirajte uređaj u strategiju Reduxi sistema. Pod Uređaji - Ochsner GLMW Plus u Reduxi konfigurator, tip kontrole mora biti postavljen na AUTO tako da komande za strategiju utiču na toplotnu pumpu.
Da biste postigli maksimalnu fleksibilnost i smanjenje troškova energije u odnosu na dinamičku cenu i dinamičke tarife, sledite uputstva o tome kako da definišete strategiju na ovom linku: Strategije za Reduxi kontroler.
Nakon uspešnog dodavanja uređaja i provere vrednosti, uređaj se takođe može pregledati i kontrolisati putem Reduxi aplikacije.
