Kako povezati Bluesun BSC-125kW bateriju (BESS) sa Reduxi kontrolerom
Povežite baterijski sistem Bluesun BSC-125KW-261KWH sa Reduxi Controller.
Tekstualni opis ove slike

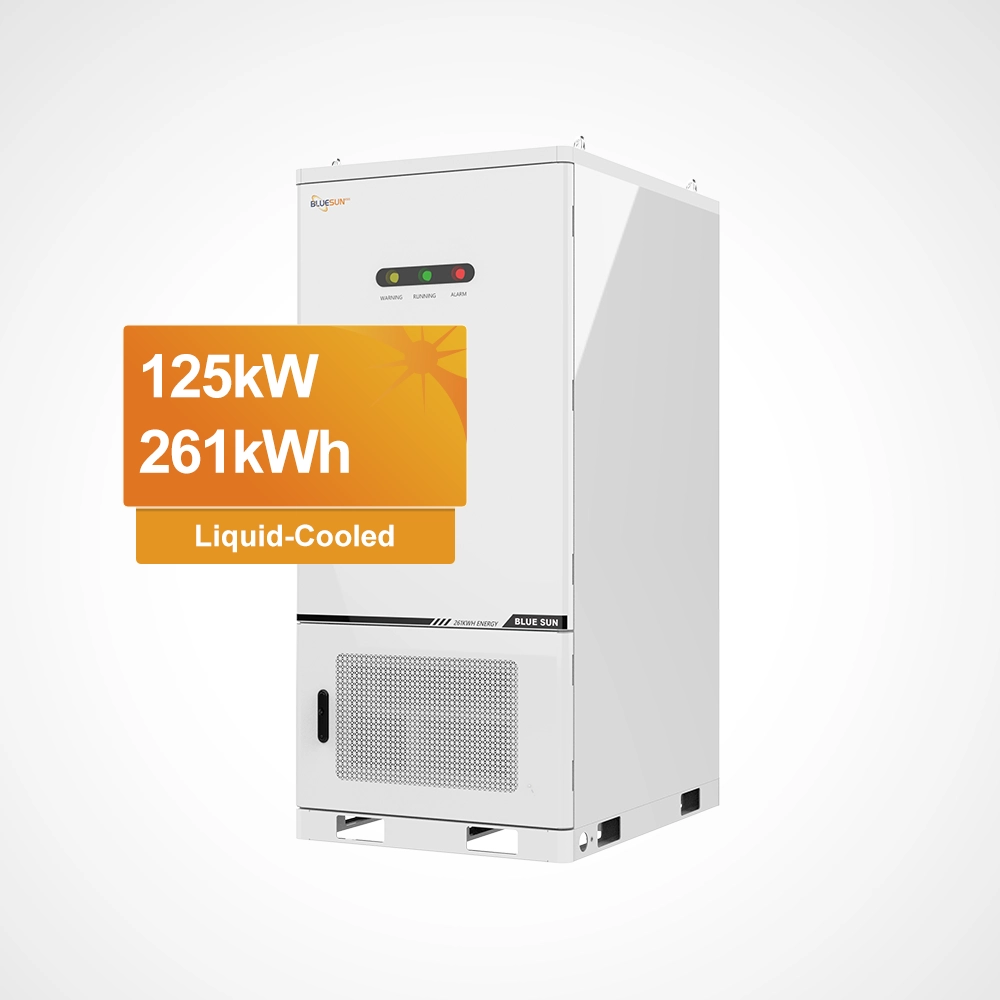

Fotografija proizvoda, beli spoljni orman za skladištenje energije u bateriji na svetloj pozadini. Orman je visok sa zaobljenim belim bočnim panelom, tri okrugle indikatorske lampice pri vrhu (žuta, zelena, crvena) sa sitnim tekstom ispod i malim logotipom gore levo. Siva ventilaciona rešetka i vrata sa ručkom nalaze se na donjem delu prednje strane, a 'BLUE SUN' je odštampano dole desno na prednjoj strani. Narandžasta nalepnica levo glasi '125kW 261kWh', a u manjoj traci ispod nje 'Liquid-Cooled'.
1 Tehnička dokumentacija
Bluesun BSC-125KW-261KWH je baterijski sistem za skladištenje energije (BESS) sa tečnim hlađenjem za komercijalnu i industrijsku upotrebu. Podaci ispod potiču iz Bluesun tehničkog lista.
Dokumenti proizvođača:
- Bluesun Liquid Cooling Storage System 125KW/261KWH – tehnički list (PDF, EN)
- 125kW 261kWh Liquid-Cooled Energy Storage System – stranica proizvoda (veb, EN)
2 Potrebna oprema
- Reduxi Controller (instaliran i na mreži)
- Bluesun BSC-125KW-261KWH, pušten u rad
- Veza između sistema i Reduxi Controller (pogledajte tačku 3)
- Mapa Modbus registara sistema od kompanije Bluesun
- Laptop ili tablet sa pristupom internetu za podešavanje uređaja u Reduxi
3 Pregled sistema i ožičenje
Baterijski sistem za skladištenje energije mora podržavati Modbus komunikaciju sa kompletnom mapom registara radi praćenja i upravljanja. Zahtevi su navedeni u Integration requirements for battery energy storage system (BESS).
Prema tehničkom listu, svaki rek sadrži baterijske module i invertor od 125 kW. Sistem koristi CAN za komunikaciju baterije. Daljinski pristup podacima ide preko Wi‑Fi mreže, 4G, 5G ili LAN-a preko Bluesun ESS Cloud. EMS nudi režime peak shaving, sopstvene potrošnje i UPS.
4 Prijavite se na Reduxi web interfejs
Reduxi veb interfejs možete da otvorite na dva načina:
Tekstualni opis ove slike
Snimak ekrana tri ekrana mobilne aplikacije Reduxi jedan pored drugog, sa cijan okvirima i brojčanim oznakama 2 do 4. Levi ekran (dashboard, tamna tema): ikona menija gore levo označena okvirom i oznakom 2; logotip 'reduxi'; kartice 'Real time data' (aktivna) i 'Statistics'; cena 5.79 € i temperatura 3.2 °C; dijagram toka energije sa kućom u sredini (-1.25 kW) i ikonama sa vrednostima 69.0 W, 1.3 kW, 1.1 kW (crveni prsten), -165.0 W sa 97 % (crveni prsten) i vrednostima 0.0 W pri dnu; kartice 'Power' i 'Energy'; donja navigacija: Dashboard, Diagnostics, Device control, Settings. Srednji ekran (bočni meni): logotip 'reduxi', 'Number of locations: 1233', naslov 'Reduxi device management', stavke '+ Add Reduxi location' i 'Reduxi devices' (označeno okvirom i oznakom 3), zatim 'My profile' i 'About app'. Desni ekran (stranica uređaja): Back; slika crnog Reduxi kontrolera sa dva Ethernet priključka; status 'Connected'; kartica 'Update available': 'New update is available for your Reduxi device.' sa dugmetom 'Download and install update'; kartica 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' sa dugmetom 'Activate tunnel connection' (označeno okvirom i oznakom 4); kartica 'Unit details' sa poljem 'Unit ID'.
Tekstualni opis ove slike
Snimak ekrana sastavljen od dva dela jedan pored drugog. Levi deo: ekran mobilne aplikacije Reduxi na tamnoj pozadini. Gore: dugme Back; slika crnog Reduxi kontrolera sa dva Ethernet priključka i redom stezaljki; status 'Connected' sa ikonom Wi-Fi. Kartica 'Update available': 'New update is available for your Reduxi device.' sa dugmetom 'Download and install update'. Kartica 'Connect to configurator' sa ikonom ključa: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' i dugme 'Open configurator', označeno cijan okvirom i brojčanom oznakom 5. Ispod: kartica 'Unit details' sa poljem 'Unit ID' (vrednost nije vidljiva). Desni deo: Reduxi Configurator otvoren u pregledaču, označen cijan okvirom i brojčanom oznakom 6. Zaglavlje: strelica nazad, 'Tunnel connection', ikona za ponovno učitavanje. Leva bočna traka sa ikonama (munja, čip, munja, stubni grafikon, zupčanik). Stranica 'Home' sa zelenom ikonom veze. Zeleno obaveštenje: 'New patch available. Click here to apply.' sa znakom zatvaranja X. Vreme 09:12:56. Dijagram toka energije sa kućom u sredini (1.700 kW) i ikonama za mrežu (0.000 kW), solar (1.700 kW), bateriju (zelena, 0.000 kW i 0.800 kW), uređaj levo (0.900 kW), električno vozilo i punjač ili uređaj pri dnu. Oznaka 'Energy manager' pri dnu.
http://reduxi.local. IP adresu kontrolera možete da pronađete na listi uređaja Vašeg rutera ili u aplikaciji Reduxi pod Reduxi devices.admin · Lozinka: admin (fabrička podrazumevana vrednost)Tekstualni opis ove slike
Snimak ekrana stranice za prijavu u Reduxi Configurator u prozoru pregledača Chrome. Adresna traka prikazuje 'Not secure' i 'reduxi.local'; adresna traka je označena cijan okvirom, a njena uvećana kopija (cijan okvir, tekst 'Not secure reduxi.local') prikazana je levo, povezana cijan linijom. Pozadina stranice: svetlosivi linijski crtež kuće sa solarnim panelima (zeleno), zidnom kutijom, invertorom, automobilom i punjačem. Gore levo: logotip 'reduxi configurator'. U sredini je okvir za prijavu sa naslovom 'Login', izborom jezika (engleska zastava, 'English'), poljem za korisničko ime i poljem za lozinku i tamnim dugmetom 'Login'.
Tekstualni opis ove slike
Snimak ekrana veb interfejsa Reduxi Configurator nakon prijave, svetla tema. Gore levo: logotip 'reduxi configurator'. Zaglavlje: 'Home' levo, zeleni status 'Connected' gore desno. Leva bočna traka: raširen odeljak 'Devices' sa listom stavki, zatim sklopljeni odeljci 'Manager', 'Configuration' i 'Settings'. Glavni deo: dijagram toka energije. Kuća u sredini sa prstenom, vrednost 24.20 kW. Ikona mreže gore levo, 24.20 kW (crvena tačka na njenoj liniji). Ikona solara gore desno, vrednost '-'. Leva ikona (baterija ili uređaj), 6.700 kW (zelena tačka na njenoj liniji). Desne ikone (baterijsko skladište i uređaj), vrednosti '-'. Ikona EV punjača dole levo, 31.00 kW. Još jedna ikona uređaja dole desno. Oznaka 'Energy manager' ispod kuće.
5 Dodavanje uređaja u Reduxi
Najpre otvorite Configurator, pogledajte tačku 4. Uređaj se dodaje pomoću čarobnjaka u dva koraka.
5.1 Osnovna podešavanja
Bluesun BSC-125kW. Označite strategije u kojima uređaj treba da učestvuje, zatim kliknite na Next.5.2 Podešavanja komunikacije
Drugi korak podešava Modbus komunikaciju između Reduxi Controller i sistema. Unesite tip veze, adresu i Modbus unit ID kako su postavljeni na sistemu.
5.3 Testiranje komunikacije
Kliknite na Test communication na dnu čarobnjaka. Test jednom očitava Bluesun BSC-125kW i ništa ne čuva. Ako test uspe, kliknite na Done: uređaj se kreira tek klikom na Done.
Tekstualni opis ove slike
Snimak ekrana donje trake sa dugmadima stranice alata Reduxi Configurator. Levo: dugme 'Back'. Desno: dugme 'Test communication' (označeno cijan okvirom) i tamno dugme 'Done'.
Tekstualni opis ove slike
Snimak ekrana stranice 'Communication channel and device configuration' alata Reduxi Configurator. Connection *: TCP/IP (padajuća lista). IP *: 192.168.50.243, sa dugmetom 'Scan for IP'. Port *: 502, sa dugmetom 'Test port'. Modbus unit ID *: 1. Dugmad pri dnu: Back (levo), Test communication i Done (desno). Dugme Done označeno je cijan okvirom.
6 Proverite očitavanja
6.1 Poslednja merenja
Otvorite Devices → your Bluesun device → Last measurements u Configurator. Vrednosti pokazuju da li sistem komunicira ispravno.
6.2 Ponašanje upravljanja
Za upravljanje pomoću Reduxi strategija otvorite Devices i svoj Bluesun uređaj u Reduxi Configurator i postavite control type na AUTO. Tek tada komande strategije utiču na bateriju.
Da biste smanjili troškove energije pomoću dinamičkih cena i tarifa, definišite strategiju kako je opisano u članku Strategije za Reduxi kontroler.
✓ Rezime
Priprema (tačke 1–2): Proverite tehnički list. Nabavite mapu Modbus registara od kompanije Bluesun i pripremite opremu.
Bluesun BSC-125KW-261KWH (tačka 3): Povežite sistem sa Reduxi Controller. Sistem mora podržavati Modbus.
Dodavanje u Reduxi (tačke 4–5): Otvorite Configurator, dodajte uređaj, unesite komunikacione postavke, pokrenite Test communication i kliknite na Done.
Puštanje u rad (tačka 6): Proverite poslednja merenja i postavite control type na AUTO.
→ Česti problemi
| Problem | Rešenje |
|---|---|
| Test communication ne uspeva | Proverite tip veze, adresu i Modbus unit ID prema postavkama na sistemu. Kontroler i sistem moraju moći da se dohvate. |
| Tip Bluesun sistema ne može da se izabere | Mogu se izabrati samo tipovi navedeni na listi podržanih uređaja. Sistem mora podržavati Modbus (pogledajte Integration requirements for BESS). |
| Open configurator se ne otvara ili ostaje prazan | Tunel još nije aktivan. Sačekajte oko 30 sekundi i proverite da li je kontroler na mreži. |
Prijava sa admin se odbija |
Lozinka je promenjena tokom instalacije. Pitajte instalatera. Lozinka za Reduxi nalog ovde ne radi. |
reduxi.local se ne učitava |
Vaš uređaj nije u istoj mreži kao kontroler. Koristite IP adresu ili tunelsku vezu. |
| Test komunikacije ne uspeva, uređaj je offline | Proverite dostupnost, IP adresu / port / unit ID i da li je protokol omogućen na uređaju. |
