Nadzirite energijo in stroške: spremljajte porabo kadarkoli in koderkoli z analizatorjem moči Nemo in Reduxi.
1. Povežite Reduxi Controller z Nemo 96 HDLe
1.1 Potrebne komponente za priključitev krmilnika Reduxi na analizator moči Nemo 96 HDLe
Za vzpostavitev povezave med krmilnikom Reduxi in analizatorjem moči Nemo 96 HDLE so potrebne naslednje komponente:
- Nemo 96 HDLE analizator snage
- Modbus RS485 priključni kabel
1.2 Povezava med krmilnikom Reduxi in analizatorjem snage

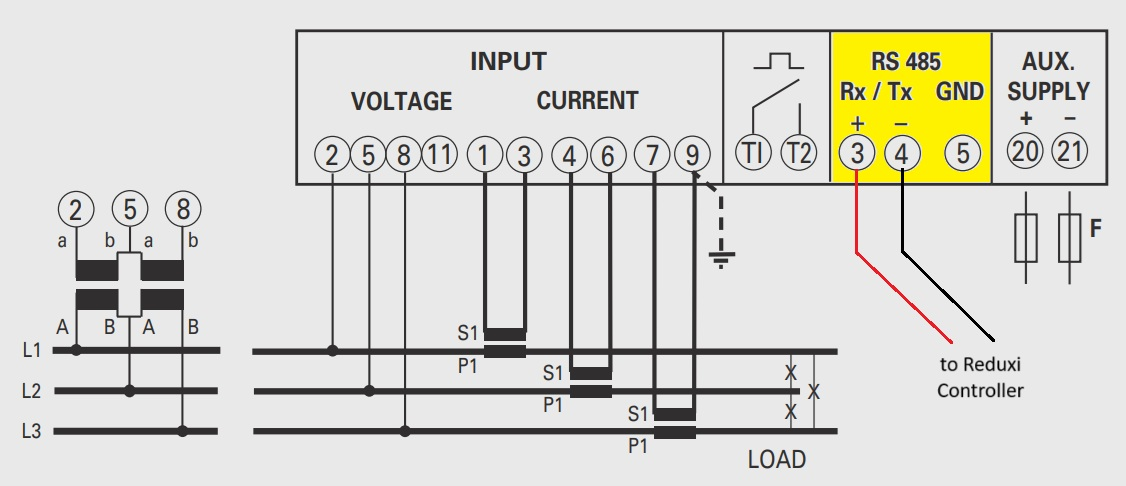

Naslednja slika prikazuje shematski prikaz povezave med krmilnikom Reduxi in analizatorjem snage Nemo. Usmerite povezavo Modbus od sponk na krmilniku Reduxi (Port 1 - A + B) do priključka na Nemo 96 HDLe (RS 485 + in -). Priključite priključek A na + in priključek B na - :
Naslednja slika prikazuje priključno točko na Nemo 96 HDLe:
Za več informacij o napravi ali o tem, kako deluje, obiščite spletno stran proizvajalca https://www.nhp.com.au/public/assets/pim/Original/10043/IME-Nemo-96-HD-Le-User-Manual.pdf
2. Dodajte napravo v Reduxi Configurator
Najprej se lahko prijavite v Reduxi Configurator s pomočjo Reduxi Configurator prek brskalnika.
2.1 Kliknite Dodaj napravo
2.2 Vnesite osnovne nastavitve
Ime naprave lahko izberete sami.
2.3 Izberite komunikacijski kanal in vnesite konfiguracijo naprave.
Priporočamo, da kasneje preizkusite komunikacijo.
Obstajata dva možna izida:
2.3.1 Uspeh - tukaj ni treba storiti nič več
2.3.2 Neuspeh - preverite svoj vnos in poskusite znova.
2.4 Vnesite dodatno konfiguracijo (izbirno)
Ko končate vse nastavitve, pritisnite gumb "Končano" na spodnji desni strani.
