Kako povezati GoodWe hibridne invertore (Dongle, Bluetooth, WiFi, LAN) sa Reduxi kontrolerom
Povežite svoj GoodWe hibridni invertor sa Reduxi Controller preko Modbus TCP. Radi sa WiFi/LAN Kit 1.0 i 2.0 preko LAN-a ili WiFi-ja.
Tekstualni opis ove slike

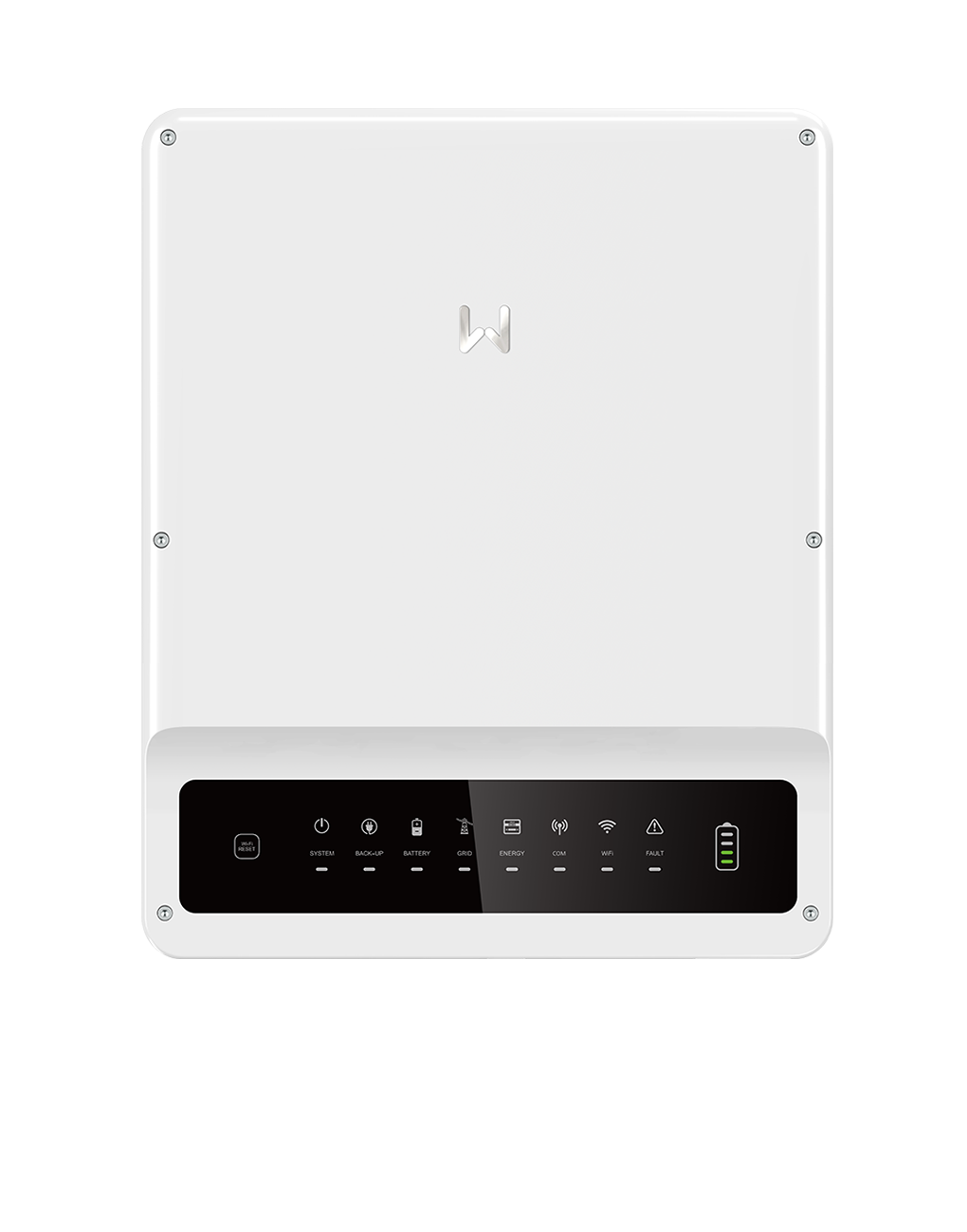

Fotografija proizvoda, beli zidni hibridni invertor na beloj pozadini, pogled spreda. Zaobljeno pravougaono belo kućište sa svetlosivim logotipom 'W' u sredini gornjeg dela i zavrtnjima na uglovima. Donji deo ima crni stakleni panel displeja sa redom statusnih ikona sa sitnim oznakama ispod i ikonom nivoa baterije sa zelenim crticama desno. Malo okruglo dugme je levo od panela.
- Tehnička dokumentacija
- Potrebna oprema
- Izbor veze i uključivanje Modbus TCP
- Podešavanje WiFi/LAN Kit pomoću aplikacije SolarGo
- Postavljanje statičke IP adrese pomoću aplikacije SEMS+ Classic
- Ažuriranje firmvera i provera mreže (ako je potrebno)
- Prijava na Reduxi veb interfejs
- Dodavanje GoodWe invertora u Reduxi Controller
- Provera očitavanja
- Rezime
- Česti problemi
- Povezani članci
1 Tehnička dokumentacija
GoodWe dokumenti za komunikacioni modul i podržane uređaje:
- GoodWe Wi-Fi/LAN Kit Series (WiFi/LAN Kit-20) – Stranica proizvoda komunikacionog modula sa tehničkim listom i korisničkim priručnikom.
- Compatibility list of GoodWe inverters and IoT products – Pokazuje koji invertor radi sa kojim komunikacionim modulom i firmverom.
2 Potrebna oprema
Potrebne su Vam sledeće komponente:
- GoodWe hibridni invertor
- GoodWe WiFi/LAN Kit 1.0 ili WiFi/LAN Kit 2.0 (komunikacioni dongle)
- Reduxi Controller
- Ethernet kabl između invertora i rutera ili sviča
- Pametni telefon sa Bluetooth-om i aplikacijom SolarGo ili SEMS+ Classic (pogledajte tačku 4 i tačku 5)
- Laptop ili tablet sa pristupom internetu za podešavanje uređaja u Reduxi
3 Izbor veze i uključivanje Modbus TCP
Modbus TCP komunikacija sa Reduxi zavisi od dongla i od načina na koji je invertor povezan sa internetom. Pronađite svoj slučaj:
| Dongle i veza | Modbus TCP | Sledeći korak |
|---|---|---|
| WiFi/LAN Kit 1.0 preko LAN-a | Uključuje se automatski | Postavite statičku IP adresu pomoću aplikacije SEMS+ Classic (tačka 5) |
| WiFi/LAN Kit 1.0 preko WiFi-ja | Uključite ga pomoću aplikacije SolarGo | Podesite dongle pomoću SolarGo (tačka 4) |
| WiFi/LAN Kit 2.0 preko LAN-a | Uključuje se automatski | Proverite serijski broj (tačka 3.5) |
| WiFi/LAN Kit 2.0 preko WiFi-ja | Aktivacija preko GoodWe After-Sale Support | Pošaljite e-poruku (tačka 3.4), zatim proverite serijski broj (tačka 3.5) |
3.1 WiFi/LAN Kit 1.0 preko LAN-a
Tekstualni opis ove slike
Fotografija crnog GoodWe WiFi/LAN Kit 1.0 dongla na beloj pozadini. To je visok zaobljen crni modul sa utikačem konektora na vrhu, malim tamnim prozorom displeja u sredini i logotipom i simbolom mreže (LAN) odštampanim ispod. Dve indikatorske lampice su pri dnu: plava levo i zelena desno, svaka sa malim odštampanim simbolom.
Invertor je povezan sa internetom pomoću WiFi/LAN Kit 1.0 preko LAN-a. Modbus TCP se uključuje automatski sa ovim postavkama:
- Device ID:
1 - Port:
502 - Baud rate:
9600
Nastavite sa tačkom 5, Set the static IP with the SEMS+ Classic app.
3.2 WiFi/LAN Kit 1.0 preko WiFi-ja
Tekstualni opis ove slike
Fotografija crnog GoodWe WiFi/LAN Kit 1.0 dongla na beloj pozadini. To je visok zaobljen crni modul sa utikačem konektora na vrhu, malim tamnim prozorom displeja u sredini i logotipom i simbolom mreže (LAN) odštampanim ispod. Dve indikatorske lampice su pri dnu: plava levo i zelena desno, svaka sa malim odštampanim simbolom.
Invertor je povezan sa internetom pomoću WiFi/LAN Kit 1.0 preko WiFi-ja. Modbus TCP morate uključiti pomoću aplikacije SolarGo.
Nastavite sa tačkom 4, Configure the WiFi/LAN Kit with the SolarGo app.
3.3 WiFi/LAN Kit 2.0 preko LAN-a
Tekstualni opis ove slike
Fotografija crnog GoodWe WiFi/LAN Kit 2.0 dongla na beloj pozadini. Crvena dijagonalna traka preko vrha nosi natpis NEW. Dongle ima utikač konektora pri dnu, mali tamni prozor displeja u gornjem delu i logotip i simbol mreže ispod njega. Dve male indikatorske lampice vide se blizu donjeg dela, jedna plava i jedna zelena/žuta.
Invertor je povezan sa internetom pomoću WiFi/LAN Kit 2.0 preko LAN-a. Modbus TCP se uključuje automatski sa ovim postavkama:
- Device ID:
1 - Port:
502 - Baud rate:
9600
Nastavite sa tačkom 3.5, Serial number of the WiFi/LAN Kit 2.0.
3.4 WiFi/LAN Kit 2.0 preko WiFi-ja
Tekstualni opis ove slike
Fotografija crnog GoodWe WiFi/LAN Kit 2.0 dongla na beloj pozadini. Crvena dijagonalna traka preko vrha nosi natpis NEW. Dongle ima utikač konektora pri dnu, mali tamni prozor displeja u gornjem delu i logotip i simbol mreže ispod njega. Dve male indikatorske lampice vide se blizu donjeg dela, jedna plava i jedna zelena/žuta.
Invertor je povezan sa internetom pomoću WiFi/LAN Kit 2.0 preko WiFi-ja. GoodWe After-Sale Support mora aktivirati Modbus TCP. Pošaljite e-poruku na service.se@goodwe.com:
- Predmet: Enable MODBUS TCP for WLAN/LAN 2.0 dongle
- Serijski broj invertora
- Serijski broj dongla
Nakon što GoodWe aktivira Modbus TCP, nastavite sa tačkom 3.5.
3.5 Serijski broj uređaja WiFi/LAN Kit 2.0
WiFi/LAN Kit 2.0 postoji u običnoj verziji i u verziji sa kibernetičkom bezbednošću. Proverite serijski broj na donglu:
- Serijski broj počinje sa
72000: obična verzija. - Serijski broj počinje sa
72100: verzija sa kibernetičkom bezbednošću. Morate uneti dodatne postavke na invertoru. Pratite korake u tački 4.
72000…
Tekstualni opis ove slike
Fotografija crnog GoodWe WiFi/LAN Kit dongla na svetlosivoj podlozi. Bela nalepnica na njemu prikazuje tekst WiFi Kit-20, bar kod i serijski broj 72000WFA23500051. Utikač konektora je na levom kraju dongla.
4 Podešavanje WiFi/LAN Kit pomoću aplikacije SolarGo
4.1 Preuzimanje i instalacija aplikacije SolarGo (ako je potrebno)
Tekstualni opis ove slike
Slika iz dva dela na beloj pozadini. Gore: crna značka sa natpisom Download on the App Store i Apple logotipom. Ispod nje: crno-beli QR kod. Prema opisu, QR kod vodi do aplikacije SolarGo u App Store.
Tekstualni opis ove slike
Crna značka 'GET IT ON Google Play' sa Google Play logotipom u obliku trougla, a ispod nje crno-beli QR kod za preuzimanje aplikacije SolarGo.
4.2 Povezivanje sa invertorom preko Bluetooth-a
Proverite da li je invertor uključen i da li invertor i komunikacioni modul rade ispravno.
Tekstualni opis ove slike
Tri snimka ekrana telefona jedan pored drugog, ekran Device List aplikacije SolarGo, sa numerisanim plavim značkama i crvenim obrisima. Zaglavlje svakog: 'Device List' sa ikonom oblaka, ikonom pomoći i ikonom menija; kartice Bluetooth (izabrana) i WLAN. Snimak 1: kartica Bluetooth je zaokružena crvenom bojom (značka 1); prazno stanje sa ilustracijom uređaja i tekstom 'No Device'; dugme 'Search Device' je zaokruženo crvenom bojom (značka 2); veza 'Not Found >'. Snimak 2: lista pronađenih uređaja sa strelicom za svaki, nazivi: CCM-4050KNAC248G0001 (sa ikonom 'Parallel'), WLA-5012KNAG24BL0005 (zaokruženo crvenom bojom, značka 3), WNN-52000MIA226W5006, SOL-BLE244L8002, WFA-96000ETF225W6666, GSA-8010KMSF226G8006; dugme 'Search Device'; veza 'Not Found >'. Snimak 3 (zasivljena pozadina): lista sa CCM-23000EZL21B50020 i CCM-53000SSA238GS019 i iPhone dijalog 'Bluetooth Pairing Request' sa tekstom da uređaj želi da se upari sa Vašim iPhone-om i dugmadima Cancel i Pair (Pair zaokruženo crvenom bojom, značka 4).
1234. Ako je lozinka već promenjena, koristite lozinku koju ste izabrali. Podsetnik za promenu lozinke pojavljuje se samo kada je potrebno. Promenite lozinku ako to još niste uradili.Tekstualni opis ove slike
Kompozit ekrana aplikacije SolarGo sa crvenim obrisima, numerisanim plavim značkama od 5 do 8 i crvenim strelicama koje pokazuju redosled. Značka 5 (gore levo): dijalog za prijavu preko zasivljene liste uređaja sa dve ikone uloga, Owner i Installer (izabran Installer), praznim poljem za lozinku sa ikonom oka (vrednost nije prikazana), označenim poljem 'Remember Password' i dugmetom 'Login'. Crvena strelica naniže do značke 6: dijalog 'Reminder' sa tekstom 'To keep your account secure, you must change your password now.' i vezom 'I am aware of that'. Crvena strelica naniže do značke 7: dijalog 'Change Password' sa dva prazna polja za lozinku sa ikonama oka, napomenom 'Note:8-16 characters, including digits, uppercase letters or lowercase letters.' i dugmetom 'YES'. Crvena strelica udesno do značke 8 (desno): ekran 'Device List' sa karticama Bluetooth (izabrana) i WLAN, listom uređaja (CCM-, WLA-.) i istim dijalogom za prijavu kao kod značke 5 (Owner/Installer, prazno polje za lozinku, označeno 'Remember Password', 'Login'); pri dnu dugme 'Search Device' i veza 'Not Found >'.
Tekstualni opis ove slike
Snimak ekrana glavne stranice aplikacije SolarGo na telefonu. Zaglavlje: strelica nazad i broj uređaja koji počinje sa 9015. Statusna pločica: 'Status:Normal (On-Grid)'. Dijagram toka energije, 'Unit:kW': ikona solarnog panela sa vrednošću toka 13.25 prema ikoni kuće sa 13.25; ikona baterije 100% sa vrednošću 0.00; ikona dalekovodnog stuba mreže sa vrednošću 0.00. Informativne pločice: Safety Power Grid Code: Warehouse; Working Mode: Peak Shaving; Battery Model: LX F16.0-H-20; Battery Status: Normal; Backup: ON; Power Limit: OFF. Donja navigacija: Home (izabrano, plavo), Parameters, Settings.
4.3 Uključivanje i podešavanje Modbus TCP
Modbus TCP postavke zavise od dongla. Najpre proverite serijski broj (pogledajte tačku 3, tačka 3.5).
Obični dongle: serijski broj počinje sa 72000
Tekstualni opis ove slike
Tri ekrana telefona jedan pored drugog iz aplikacije SolarGo, povezana crvenim linijama i strelicama. Ekran 1, Settings: Communication Settings (crveni okvir), Quick Settings, Basic Settings, Advanced Settings, Port Connection, Meter/CT-Assisted Test, Firmware Information, APP Version; donje kartice Home, Parameters, Settings (Settings označeno crvenim okvirom). Ekran 2, Communication Settings: WLAN/LAN, WLAN Detection, 4G, RS485 (RS485 u crvenom okviru, strelica od Communication Settings do njega). Ekran 3, RS485 (naslov u crvenom okviru): Modbus TCP sa zelenim prekidačem u uključenom položaju (crveni okvir); COM Address: 0 sa plavim dugmetom za potvrdu i bledim nagoveštajem opsega; Baud Rate: padajuća lista, prazna.
- Device ID:
1 - Port:
502 - Baud rate:
9600
Dongle sa kibernetičkom bezbednošću: serijski broj počinje sa 72100
Tekstualni opis ove slike
Tri snimka ekrana telefona aplikacije SolarGo jedan pored drugog, spojena crvenim strelicama. Levo, lista 'Settings': Communication Settings (zaokruženo crvenom bojom), Quick Settings, Basic Settings, Advanced Settings, Port Connection, Meter/CT-Assisted Test, Firmware Information, 'APP Version: V5.6.0'; donja navigacija Home, Parameters, Settings (zaokruženo crvenom bojom). U sredini, lista 'Communication Settings': Privacy & Security (zaokruženo crvenom bojom), WLAN/LAN, 4G, RS485. Desno, stranica 'Privacy & Security' sa tri odeljka. Odeljak Bluetooth: prekidač 'Bluetooth Stays On' (isključen) sa tekstom: ON: the APP can continuously access devices through Bluetooth; OFF: the APP will not be able to access the device through Bluetooth; if the APP cannot search for the Bluetooth signal of the device, double-click the 'RELOAD' button on the communication module to turn on the Bluetooth signal, and use the APP to connect to the device within 5 minutes. Odeljak WLAN: prekidač 'WLAN Control' (isključen) sa tekstom: ON: the APP can connect devices through the WLAN local area network of the communication module; OFF: the APP cannot connect to the device through the WLAN local area network of the communication module. Odeljak Modbus TCP: prekidač 'Modbus TCP' (isključen), zaokružen crvenim pravougaonikom, sa tekstom 'ON: A third-party platform that can access inverter information through communication protocols. You can contact after-sales service to obtain the agreement.'
- Device ID:
1 - Port:
502 - Baud rate:
9600
4.4 Podesite statičku IP adresu
Postavite IP adresu invertora. Preporučujemo fiksnu (statičku) IP adresu.
Tekstualni opis ove slike
Tri ekrana telefona jedan pored drugog iz aplikacije SolarGo, spojena crvenim strelicama. Ekran 1, Settings: stavke Communication Settings (crveni okvir, istaknuto), Quick Settings, Basic Settings, Advanced Settings, Port Connection, Meter/CT-Assisted Test, Firmware Information, APP Version V5.8.0; donje kartice Home, Parameters, Settings (Settings označeno crvenim okvirom). Ekran 2, Communication Settings: Privacy & Security, WLAN/LAN (crveni okvir, istaknuto), 4G, RS485. Ekran 3, WLAN/LAN sa vezom Save gore desno: Encryption Type: WPA2/WPA; Password: polje, vrednost nije prikazana; crveni okvir oko DHCP sa zelenim prekidačem koji izgleda uključen i nagoveštajem: If you need to set a specific IP address, you can manually enter it after turning off DHCP; zatim IP Address, Subnet Mask, Gateway Address, DNS Server. Ispod okvira: LAN: Not Connected i plava veza: Restore factory communication settings.
5 Postavljanje statičke IP adrese pomoću aplikacije SEMS+ Classic
5.1 Preuzimanje i instalacija aplikacije SEMS+ Classic (ako je potrebno)
Tekstualni opis ove slike
Slika iz dva dela na beloj pozadini. Gore: crna značka sa natpisom Download on the App Store i Apple logotipom. Ispod nje: crno-beli QR kod sa tankom svetlosivom ivicom. Prema opisu, QR kod vodi do aplikacije SEMS+ Classic u App Store.
Tekstualni opis ove slike
Slika iz dva dela na beloj pozadini. Gore: crna značka sa natpisom GET IT ON Google Play i obojenim Google Play logotipom u obliku trougla. Ispod nje: crno-beli QR kod. QR kod vodi do aplikacije SEMS+ Classic na Google Play prema opisu.
5.2 Povezivanje sa invertorom preko Bluetooth-a i postavljanje IP adrese
Proverite da li je invertor uključen i da li invertor i komunikacioni modul rade ispravno.
Tekstualni opis ove slike
Tri snimka ekrana telefona jedan pored drugog iz aplikacije SEMS+ (GoodWe), sa crvenim ovalima i brojevima 1, 2 i 3. Snimak 1 (vreme 14:49): početni ekran sa banerom 'Test' koji prikazuje beli invertor; odeljak 'Services' sa pločicama Warranty, Report Center, GoodWe News, Announcements; odeljak 'Tools' sa pločicom 'Network Link' zaokruženom crvenom bojom i označenom sa 1; odeljak 'Help'. Snimak 2 (vreme 14:47): naslov 'Network Link' sa karticama Bluetooth (izabrana) i WLAN i listom uređaja: LEM-23000LEM21B55890, WLA-96000NAW253L0008 (zaokruženo crvenom bojom i označeno sa 2), LEM-23000LEM25318015, WFA-40800EAA238W0010, LEM-23000LEM21B55898, WLA-5110KNZ500008888, WLA-8100KHTU201R0001. Snimak 3 (vreme 14:47): zahtev za uparivanje sa 'Cancel' gore desno, dve ikone User (izabrano) i Installer, polje za unos lozinke sa tekstom 'Please enter a password' i ikonom oka i poljem 'Remember Password' (nije označeno); područje polja je zaokruženo crvenom bojom i označeno sa 3. Ispod je tekst nagoveštaja da ako ste zaboravili lozinku, pritisnite i držite Bluetooth taster na uređaju da vratite podrazumevanu lozinku (podrazumevana vrednost je prikazana na slici i ovde je izostavljena), ili Contact Us.
1234. Ako je lozinka već promenjena, koristite lozinku koju ste izabrali. Podsetnik se pojavljuje samo kada je potrebno. Promenite lozinku ako to još niste uradili. Aktivirajte Remember Password i nastavite.Tekstualni opis ove slike
Snimak ekrana stranice 'Network Link' aplikacije SEMS+ na telefonu, uokviren crvenim pravougaonikom sa crvenim brojem 4. Statusna traka: vreme 14:47, ikona utišavanja, signal, Wi-Fi, baterija 64. Zaglavlje: strelica nazad, naslov 'Network Link' i Bluetooth ikona (plava) desno. Tri reda liste, svaki sa strelicom: Privacy & Security, WLAN/LAN, Login Password Change. Ostatak stranice je prazan svetloplav, sa crnom trakom početnog ekrana pri dnu.
Tekstualni opis ove slike
Dva snimka ekrana telefona jedan pored drugog iz aplikacije SEMS+, ekran WLAN/LAN, sa crvenim obrisima i crvenim oznakama 5, 6 i 7. Levi ekran: LAN: Not Connected; WLAN: uključeno (prekidač); Name: naziv Wi-Fi mreže (H3C_2D63E5); Encryption Method: WPA2; Password: polje sa padajućom strelicom, vrednost nije prikazana. Crveni okvir 5 označava DHCP Automatic Obtain, prekidač uključen, sa tekstom nagoveštaja da za postavljanje određene IP adrese isključite DHCP Automatic Obtain i koristite Manual Setting. Crveni okvir 6 označava polja IP Address, Subnet Mask, Gateway Address i DNS Server, sa zasivljenim vrednostima. Ispod njih je dugme WLAN Detection i napomena: When LAN and WLAN are configured simultaneously, the communication will prioritize LAN. Desni ekran: isti ekran zatamnjen, sa iskačućim prozorom WLAN Detection (crveni okvir 7) i vezom Cancel. Prozor prikazuje tri ikone (invertor, ruter, oblak) spojene plavim kvačicama i tekst: Network configuration successful.
6 Ažuriranje firmvera i provera mreže (ako je potrebno)
6.1 Ažuriranje firmvera invertora
Ako imate bilo kakvih problema, ažurirajte firmver invertora na najnoviju verziju.
Tekstualni opis ove slike
Dva snimka ekrana telefona jedan pored drugog iz aplikacije SolarGo/SEMS+, spojena crvenom strelicom. Levo, lista 'Settings': Communication Settings, Basic Settings, Advanced Settings, Load Control, Power on/off, Firmware Information (zaokruženo crvenom bojom; crvena strelica počinje ovde), Change Login Password; svaka sa strelicom. Donja navigacija: Home, Parameters, Settings (zaokruženo crvenom bojom, izabrano). Desno, stranica 'Firmware Information' sa strelicom nazad: DSP FW Version; ARM FW Version; Communication Module FW Version. Tekst 'Tips: Please keep the mobile cloud network normal to obtain the latest firmware version information.' Plava veza 'Check For Update' sa crvenim isprekidanim obrisom.
6.2 Podešavanje mreže
Povežite invertor sa internetom Ethernet kablom. Samo tada invertor može komunicirati sa Reduxi Controller preko Modbus TCP.
Modbus TCP: dodirnite Settings, zatim Privacy & Security i uključite Modbus TCP. Zatim postavite:
- Device ID:
1 - Port:
502 - Baud rate:
9600
Statička IP adresa: dodirnite Settings, zatim WLAN/LAN. Ako je prekidač DHCP uključen, isključite ga i ručno unesite podatke koji odgovaraju Vašoj mreži. Preporučujemo fiksnu (statičku) IP adresu. Zapišite IP adresu za kasnije. Ekrani su isti kao u tački 4, tačke 4.3 i 4.4.
7 Prijava na Reduxi veb interfejs
Reduxi veb interfejs možete da otvorite na dva načina:
Tekstualni opis ove slike
Snimak ekrana tri ekrana mobilne aplikacije Reduxi jedan pored drugog, sa cijan okvirima i brojčanim oznakama 2 do 4. Levi ekran (dashboard, tamna tema): ikona menija gore levo označena okvirom i oznakom 2; logotip 'reduxi'; kartice 'Real time data' (aktivna) i 'Statistics'; cena 5.79 € i temperatura 3.2 °C; dijagram toka energije sa kućom u sredini (-1.25 kW) i ikonama sa vrednostima 69.0 W, 1.3 kW, 1.1 kW (crveni prsten), -165.0 W sa 97 % (crveni prsten) i vrednostima 0.0 W pri dnu; kartice 'Power' i 'Energy'; donja navigacija: Dashboard, Diagnostics, Device control, Settings. Srednji ekran (bočni meni): logotip 'reduxi', 'Number of locations: 1233', naslov 'Reduxi device management', stavke '+ Add Reduxi location' i 'Reduxi devices' (označeno okvirom i oznakom 3), zatim 'My profile' i 'About app'. Desni ekran (stranica uređaja): Back; slika crnog Reduxi kontrolera sa dva Ethernet priključka; status 'Connected'; kartica 'Update available': 'New update is available for your Reduxi device.' sa dugmetom 'Download and install update'; kartica 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' sa dugmetom 'Activate tunnel connection' (označeno okvirom i oznakom 4); kartica 'Unit details' sa poljem 'Unit ID'.
Tekstualni opis ove slike
Snimak ekrana sastavljen od dva dela jedan pored drugog. Levi deo: ekran mobilne aplikacije Reduxi na tamnoj pozadini. Gore: dugme Back; slika crnog Reduxi kontrolera sa dva Ethernet priključka i redom stezaljki; status 'Connected' sa ikonom Wi-Fi. Kartica 'Update available': 'New update is available for your Reduxi device.' sa dugmetom 'Download and install update'. Kartica 'Connect to configurator' sa ikonom ključa: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' i dugme 'Open configurator', označeno cijan okvirom i brojčanom oznakom 5. Ispod: kartica 'Unit details' sa poljem 'Unit ID' (vrednost nije vidljiva). Desni deo: Reduxi Configurator otvoren u pregledaču, označen cijan okvirom i brojčanom oznakom 6. Zaglavlje: strelica nazad, 'Tunnel connection', ikona za ponovno učitavanje. Leva bočna traka sa ikonama (munja, čip, munja, stubni grafikon, zupčanik). Stranica 'Home' sa zelenom ikonom veze. Zeleno obaveštenje: 'New patch available. Click here to apply.' sa znakom zatvaranja X. Vreme 09:12:56. Dijagram toka energije sa kućom u sredini (1.700 kW) i ikonama za mrežu (0.000 kW), solar (1.700 kW), bateriju (zelena, 0.000 kW i 0.800 kW), uređaj levo (0.900 kW), električno vozilo i punjač ili uređaj pri dnu. Oznaka 'Energy manager' pri dnu.
http://reduxi.local. IP adresu kontrolera možete da pronađete na listi uređaja Vašeg rutera ili u aplikaciji Reduxi pod Reduxi devices.admin · Lozinka: admin (fabrička podrazumevana vrednost)Tekstualni opis ove slike
Snimak ekrana stranice za prijavu u Reduxi Configurator u prozoru pregledača Chrome. Adresna traka prikazuje 'Not secure' i 'reduxi.local'; adresna traka je označena cijan okvirom, a njena uvećana kopija (cijan okvir, tekst 'Not secure reduxi.local') prikazana je levo, povezana cijan linijom. Pozadina stranice: svetlosivi linijski crtež kuće sa solarnim panelima (zeleno), zidnom kutijom, invertorom, automobilom i punjačem. Gore levo: logotip 'reduxi configurator'. U sredini je okvir za prijavu sa naslovom 'Login', izborom jezika (engleska zastava, 'English'), poljem za korisničko ime i poljem za lozinku i tamnim dugmetom 'Login'.
Tekstualni opis ove slike
Snimak ekrana veb interfejsa Reduxi Configurator nakon prijave, svetla tema. Gore levo: logotip 'reduxi configurator'. Zaglavlje: 'Home' levo, zeleni status 'Connected' gore desno. Leva bočna traka: raširen odeljak 'Devices' sa listom stavki, zatim sklopljeni odeljci 'Manager', 'Configuration' i 'Settings'. Glavni deo: dijagram toka energije. Kuća u sredini sa prstenom, vrednost 24.20 kW. Ikona mreže gore levo, 24.20 kW (crvena tačka na njenoj liniji). Ikona solara gore desno, vrednost '-'. Leva ikona (baterija ili uređaj), 6.700 kW (zelena tačka na njenoj liniji). Desne ikone (baterijsko skladište i uređaj), vrednosti '-'. Ikona EV punjača dole levo, 31.00 kW. Još jedna ikona uređaja dole desno. Oznaka 'Energy manager' ispod kuće.
8 Dodavanje GoodWe invertora u Reduxi Controller
Povežite Reduxi Controller i hibridni invertor preko Etherneta. Zatim registrujte invertor kao novi uređaj (GoodWe hibridni invertor).
8.1 Osnovne postavke
Prijavite se lokalno u Reduxi Configurator na kontroleru (pogledajte tačku 7) i kliknite na + Add device.
Tekstualni opis ove slike
Snimak ekrana bočne trake Reduxi Configurator. Zaglavlje: logotip reduxi Configurator. Odeljak Devices (sa ikonom minus) navodi: BYD 24kWh; Iskraemeco AM550; Ochsner GMLW 9Plus; SolarEdge Master; SolarEdge Slave. Pri dnu je dugme Add device sa znakom plus, označeno crvenim pravougaonikom.
U prvom koraku (Basic settings) izaberite osnovne parametre uređaja:
- Device type:
Hybrid inverter - Type:
GoodWe Energy Storage Inverters HV - Name: naziv po Vašem izboru
Tekstualni opis ove slike
Snimak ekrana Reduxi Configurator, korak 1 od 2 Basic settings. Indikator koraka: 1 Basic settings (aktivan, crn), 2 Communication channel (siv). Obrazac sa naslovom Basic settings: Device type (obavezno): Hybrid inverter; Type (obavezno): GoodWe Energy Storage Inverters HV; Name (obavezno): GoodWe Energy Storage Inverters HV. Dugmad: Back (levo), Next (desno, tamno).
Pritisnite Next.
8.2 Komunikacione postavke
Drugi korak podešava komunikacioni kanal za Modbus TCP. On povezuje Reduxi Controller sa GoodWe hibridnim invertorom. Unesite IP adresu invertora koju ste ranije postavili (pogledajte tačku 4, tačka 4.4, ili tačku 5).
| Parametar | Vrednost |
|---|---|
| Veza | TCP/IP |
| IP | Statička IP adresa koju ste podesili na invertoru |
| Port | 502 |
| Modbus unit ID | Podrazumevano 247 (kako je prikazano u Configurator) |
| Control mode | Podrazumevano EMS (kako je prikazano u Configurator) |
Tekstualni opis ove slike
Snimak ekrana obrasca komunikacionih postavki Reduxi Configurator za GoodWe hibridni invertor. Polja: Connection (obavezno): TCP/IP; IP (obavezno): prazno; Port (obavezno): 502; Modbus unit ID (obavezno): 247; Control mode (obavezno): EMS, sa tekstom nagoveštaja ispod: Select control mode of inverter. Dugmad pri dnu: Back (levo), Test communication i Done (desno, tamno).
8.3 Test komunikacije
Kliknite na Test communication na dnu čarobnjaka. Test jednom očitava GoodWe hibridni invertor i ništa ne čuva. Ako test uspe, kliknite na Done: uređaj se kreira tek klikom na Done.
Tekstualni opis ove slike
Snimak ekrana donje trake sa dugmadima stranice alata Reduxi Configurator. Levo: dugme 'Back'. Desno: dugme 'Test communication' (označeno cijan okvirom) i tamno dugme 'Done'.
Tekstualni opis ove slike
Snimak ekrana stranice 'Communication channel and device configuration' alata Reduxi Configurator. Connection *: TCP/IP (padajuća lista). IP *: 192.168.50.243, sa dugmetom 'Scan for IP'. Port *: 502, sa dugmetom 'Test port'. Modbus unit ID *: 1. Dugmad pri dnu: Back (levo), Test communication i Done (desno). Dugme Done označeno je cijan okvirom.
Primer uspešnog očitavanja:
Tekstualni opis ove slike
Snimak ekrana dijaloga pod nazivom Test communication (x za zatvaranje gore desno) sa tekstom zelene boje. Sadržaj: Successful readout from device. Vrednosti: Battery active power: -450.0 W; Battery current: -1.8 A; Battery export active energy: 2493400 Wh; Battery import active energy: 2784800 Wh; Battery max. active power: 10000.0 W; Battery min. active power: -10000.0 W; Battery state of charge: 25.63 %; Battery state of health: 99.37 %; Battery voltage: 269.5 V; Error: false; Grid export active energy: 0 Wh; Grid import active energy: 0 Wh; Inverter active power: -1444 W; Load active power: 76 W; Load import active energy: 953900 Wh; Off-grid: false; PV active power: -839 W; PV current: -1.9 A; PV export active energy: 10434800 Wh; PV min. active power: -10000 W; PV voltage: 433.7 V; State name: ON_GRID. Dodatni parametri: GRID_POWER_ACTIVE_L1: 20; GRID_POWER_ACTIVE_L2: 12; GRID_POWER_ACTIVE_L3: 24; PV_POWER_ACTIVE_MAX: 0. Tamno dugme dole desno: Close.
9 Provera očitavanja
9.1 Poslednja merenja
Proverite očitavanja pod Devices – GoodWe Hybrid Inverter – Last measurements u Reduxi Configurator.
Tekstualni opis ove slike
Snimak ekrana Reduxi Configurator, stranica 'Last measurements' uređaja 'GoodWe Hybrid Inverter ESG2 6kW 1ph'. Leva bočna traka: logotip 'reduxi Configurator'; odeljak Devices sa stavkama 'GoodWe Hybrid Inverter ESG2 6kW 1ph' (aktivno), MasterTherm, Reduxi Meter; zatim 'Optimization modes' (znak plus) i 'Utility Rate Plan'. Gore: putanja 'Device / GoodWe Hybrid Inverter ESG2 6kW 1ph', zelena ikona veze i baner 'New patch available. Click here to apply.' sa zatvaranjem x. Kartice: Last measurements (aktivna), Analyze, Archive; padajuća lista osvežavanja 'Each second'. Pločica 'Control type': dugmad Auto (svetlozeleno, izabrano) i Manual (tamno); vremenska oznaka 07. 05. 2025 12:17:41. Kartica Battery (vremenske oznake 07. 05. 2025 12:19:22): Battery active power 0.0 kW; Battery current 0.30 A; Battery voltage 53.20 V; Battery capacity (Wh) 16.3 kWh; Battery maximum capacity (Wh) 22.3 kWh; Battery state of charge 73.00 %; Battery state of health 100.00 %; Battery min. state of charge 10.00 % (odsečeno pri dnu slike). Kartica PV (12:19:23): PV active power -1.3 kW; PV current -3.40 A; PV voltage 374.60 V; PV export active energy 3,306.8 kWh; PV min. active power -6.1 kW. Kartica Load (12:19:22): Load active power 1.3 kW; Load import active energy 26,830.9 kWh.
Nakon što se uređaj doda u Configurator, možete ga pratiti i u Reduxi cloud aplikaciji.
9.2 Uključivanje upravljanja preko Reduxi
Za upravljanje preko Reduxi postavite control type na AUTO pod Devices – GoodWe Hybrid Inverter u Reduxi Configurator. Tek tada komande strategije utiču na invertor.
Da biste smanjili troškove energije uz dinamičke cene i dinamičke tarife, definišite strategiju kako je opisano u članku Strategije za Reduxi kontroler.
✓ Rezime
Priprema (tačke 1–3): Proverite dokumente i opremu. Izaberite svoj dongle i vezu i uključite Modbus TCP (tačka 3).
GoodWe invertor (tačke 4–6): Podesite dongle pomoću SolarGo ili postavite statičku IP adresu pomoću SEMS+ Classic. Zapišite IP adresu. Po potrebi ažurirajte firmver.
Dodavanje u Reduxi (tačke 7–8): Prijavite se u Reduxi veb interfejs. Dodajte uređaj kao Hybrid inverter, tip GoodWe Energy Storage Inverters HV. Unesite IP adresu i port 502. Pokrenite Test communication, zatim kliknite na Done.
Puštanje u rad (tačka 9): Proverite poslednja merenja. Postavite control type na AUTO.
→ Česti problemi
| Problem | Rešenje |
|---|---|
| Test communication ne uspeva | Proverite IP adresu invertora, port 502 i da li je Modbus TCP uključen. Proverite da li je invertor povezan preko Etherneta i u istoj mreži kao kontroler. |
| Modbus TCP nije dostupan sa WiFi/LAN Kit 2.0 preko WiFi-ja | Mora ga aktivirati GoodWe After-Sale Support. Pošaljite e-poruku opisanu u tački 3.4. |
| Serijski broj dongla počinje sa 72100 | Uključite Modbus TCP pod Settings – Privacy & Security (tačka 4.3). |
| IP adresa invertora se menja | Isključite DHCP i postavite statičku IP adresu (tačka 4.4 ili tačka 5.2). |
| Problemi u komunikaciji ostaju | Ažurirajte firmver invertora (tačka 6.1). |
| Open configurator se ne otvara ili ostaje prazan | Tunel još nije aktivan. Sačekajte oko 30 sekundi i proverite da li je kontroler na mreži. |
Prijava sa admin se odbija |
Lozinka je promenjena tokom instalacije. Pitajte instalatera. Lozinka za Reduxi nalog ovde ne radi. |
reduxi.local se ne učitava |
Vaš uređaj nije u istoj mreži kao kontroler. Koristite IP adresu ili tunelsku vezu. |
| Test komunikacije ne uspeva, uređaj je offline | Proverite dostupnost, IP adresu / port / unit ID i da li je protokol omogućen na uređaju. |
