Povežite GoodWe hibridne pretvarače sa Reduxi kontrolerom (Dongle, Bluetooth, WiFi, LAN)

Updated



Logo brenda.jpg





1. Konfiguracija GoodWe hibridnog pretvarača

Da biste omogućili komunikaciju sa Reduxi-jem putem Modbus TCP protokola, imate nekoliko opcija

1.1 WiFi/LAN USB ključ 1.0 preko LAN mreže:

WiFi/LAN Kit 1.0



U ovom slučaju, Modbus TCP je automatski omogućen sa sledećim podešavanjima:

  • ID uređaja: 1
  • Port: 502
  • Baudrate: 9600

Nastavite na korak Podesite statičku IP adresu pomoću Sems+ Classic aplikacije



1.2 Ako je pretvarač povezan na Internet preko WiFi/LAN adaptera 1.0 koristeći WiFi:

WiFi/LAN Kit 1.0

U ovom slučaju, Modbus TCP mora biti omogućen preko SolarGo

Molimo pređite na korak 3. Konfiguracija WiFi/LAN adaptera 1.0



1.3 Ako je pretvarač povezan na Internet preko WiFi/LAN adaptera 2.0 koristeći LAN:

WiFi/LAN Kit 2.0

U ovom slučaju, Modbus TCP je automatski omogućen sa sledećim postavkama:

  • ID uređaja: 1
  • Port: 502
  • Baudrate: 9600

Molimo pređite na korak 2. Provera serijskog broja WiFi/LAN adaptera 2.0



1.4 Ako je pretvarač povezan na Internet preko WiFi/LAN adaptera 2.0 koristeći WiFi:

WiFi/LAN Kit 2.0

U ovom slučaju, Modbus TCP mora biti aktiviran od strane GoodWe podrške nakon prodaje.

Da biste to uradili, pošaljite email na: service.se@goodwe.com

  • Predmet: Omogućite MODBUS TCP za WLAN/LAN 2.0
  • U email uključite sledeće informacije:
    1. Serijski broj pretvarača:
    2. Serijski broj adaptera:

Nakon što je Modbus TCP aktiviran, nastavite sa sledećim korakom

2. Serijski broj WiFi/LAN adaptera 2.0

2.1 Kada koristite ovaj adapter, morate proveriti da li je u pitanju standardni adapter ili adapter sa verzijom sajber bezbednosti.

Ako serijski broj počinje sa 72000, to je standardna verzija, kao što možete videti na slici ispod:

Ako serijski broj počinje sa 72100, to je verzija sa sajber bezbednošću i moraćete da izvršite dodatna podešavanja na pretvaraču. Da biste to uradili, samo sledite sledeće korake.

3. Konfiguracija WiFi/LAN adaptera 1.0 sa SolarGo aplikacijom

3.1 Preuzmite i instalirajte solarGo aplikaciju (ako je potrebno)

3.2 Povežite se sa pretvaračem preko Bluetooth-a

Proverite da li je pretvarač uključen, da li inverter i komunikacioni modul
rade ispravno.

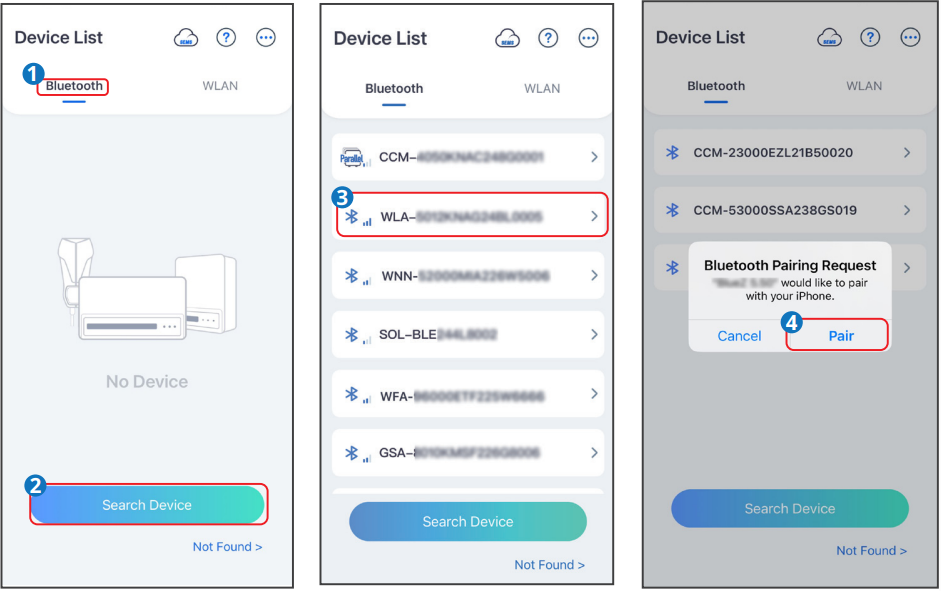

  1. Kartica Bluetooth na početnoj stranici SolarGo.
  2. Kartica Device lista za osvežavanje sajta.
  3. Pronađite uređaj pomoću serijskog broja invertera. Dodirnite naziv uređaja da biste se prijavili.

  4. Kada se prvi put povežete sa inverterom putem Bluetooth-a, pojaviće se upit za uparivanje. Dodirnite Pair da biste nastavili.

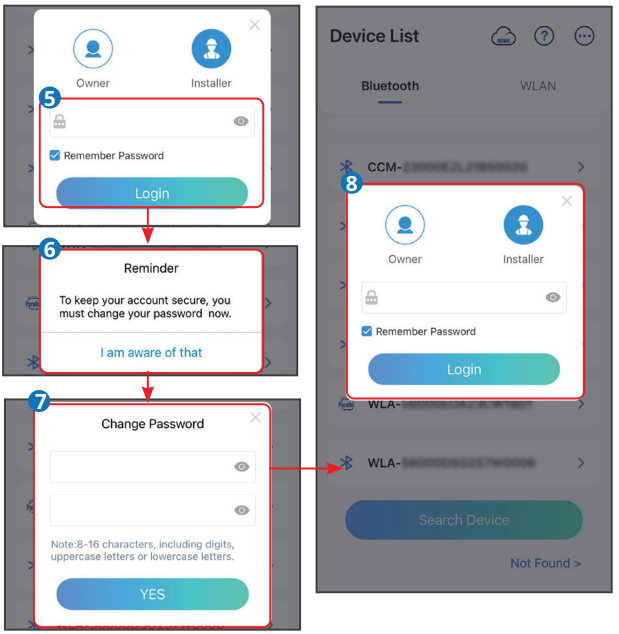

  5. Prijavite se kao Vlasnik ili Instalater. Početna lozinka: 1234. Ako je lozinka već promenjena, koristite vašu odabranu lozinku umesto toga.
    (opciono) Podsetnik za promenu lozinke se pojavljuje samo kada je neophodno.
    (opcionalno) Promenite lozinku ako to već niste učinili.
  6. aktivirajte funkciju "Zapamti lozinku" i omogućite Bluetooth ostaje uključen na sledećoj stranici.

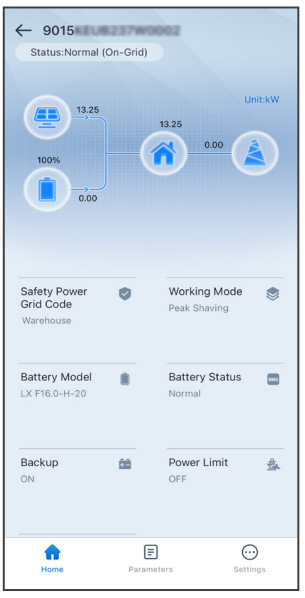

  7. Ako je sve uneseno ispravno, sada ćete biti na glavnoj stranici Solargo aplikacije, gde možete videti podatke vašeg pretvarača.

3.3 Aktivirajte i konfigurišite Modbus TCP

Sada treba da podesite Modbus TCP postavke. One zavise od adaptera koji koristite.

3.3.1 Standardni adapter - serijski broj počinje sa 72000:

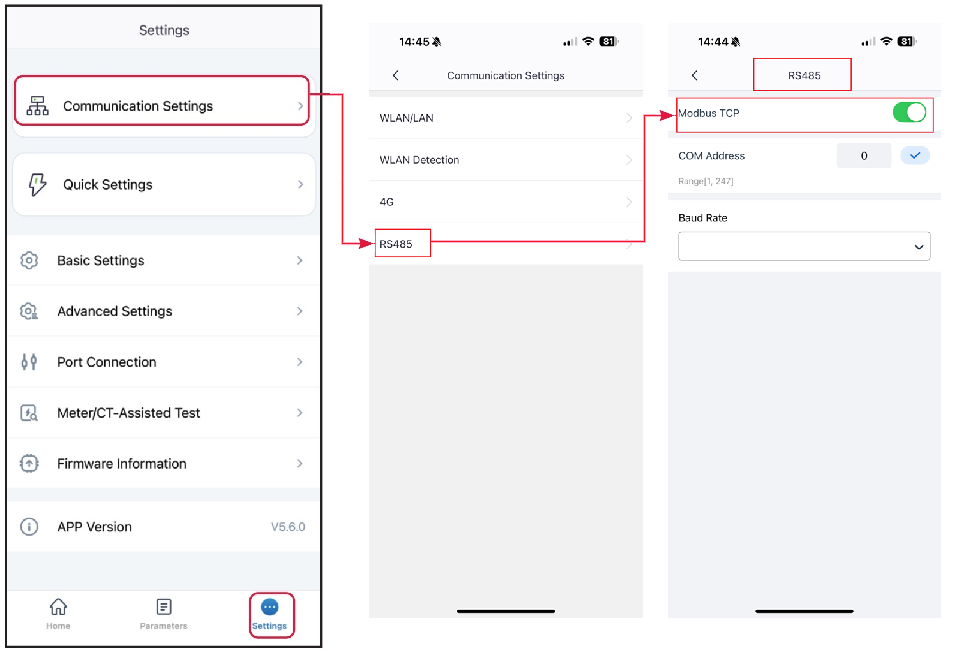

  1. Dodirnite Settings na dnu glavne stranice
  2. Kartica Komunikacioni Podaci
  3. Kartica RS485
  4. Omogućite Modbus TCP
  5. Kada je Modbus TCP omogućen, adresa, ID uređaja i baudrate moraju biti podešeni. Unesite sledeće vrednosti:
    ID uređaja: 1
    Port: 502
    Baud rate: 9600

3.3.2 Adapter sa sajber bezbednošću - serijski broj počinje sa 72100:

  1. Dodirnite Settings na dnu glavne stranice
  2. Dodirnite Privacy & Security
  3. Omogućite Modbus TCP

  4. Kada je Modbus TCP omogućen, adresa, ID uređaja i baudrate moraju biti podešeni. Unesite sledeće vrednosti:
    ID uređaja: 1
    Port: 502
    Baud rate: 9600

3.4 Postavite statičku IP adresu

Zatim se mora podesiti IP adresa. Preporučujemo da koristite fiksnu (statičku) IP adresu.

  1. Dodirnite Settings na dnu glavne stranice
  2. Dodirnite WLAN/LAN
  3. Ako je DHCP prekidač omogućen, molimo vas da ga onemogućite i ručno unesete podatke koji odgovaraju vašoj mreži.
    Napomena: zapišite IP adresu za kasnije.

Ovo završava konfiguraciju vašeg pretvarača i sada možete preći na dodavanje uređaja u Reduxi kontroler u Koraku 6. Dodajte GoodWe pretvarač na Reduxi kontroler



4. Podesite statičku IP adresu pomoću Sems+ Classic aplikacije

4.1 Preuzmite i instalirajte Sems+ Classic aplikaciju (ako je potrebno)





4.2 Povežite se sa pretvaračem preko Bluetooth-a

Proverite da li je pretvarač uključen, da li inverter i komunikacioni modul
rade ispravno.

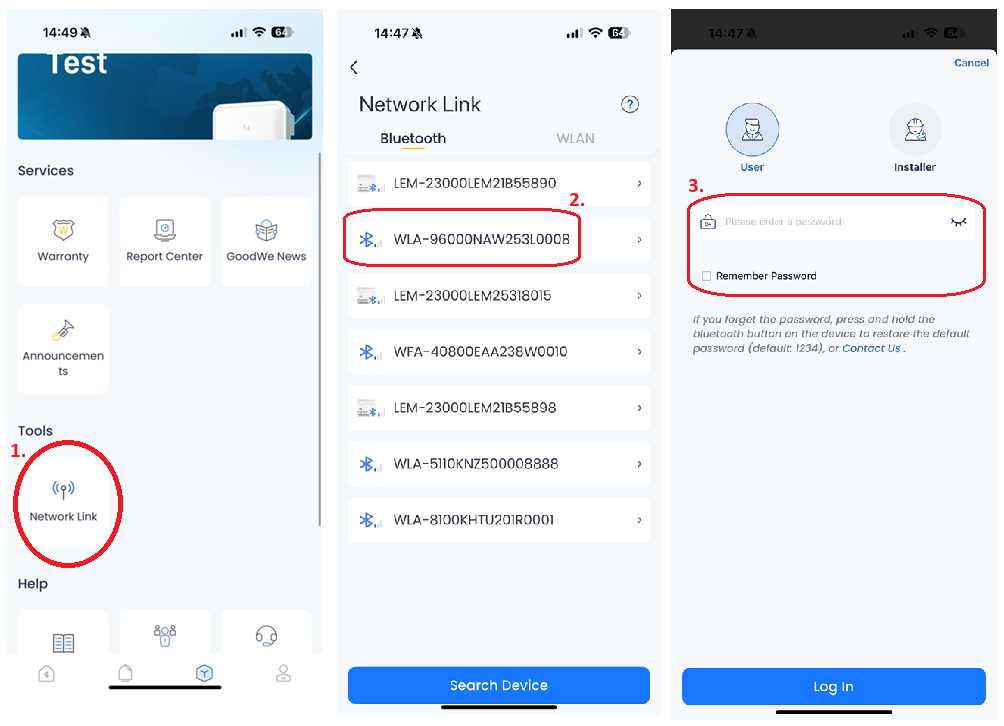

  1. Kartica Mrežna Veza na početnoj stranici Sems+.
  2. Pronađite uređaj po serijskom broju pretvarača. Dodirnite ime uređaja za prijavljivanje.
    Kada se prvi put povežete sa pretvaračem preko Bluetooth-a, pojaviće se prompt za uparivanje. Kartica Poveži za nastavak.



  3. Prijavite se kao Vlasnik ili Instalater. Početna lozinka: 1234. Ako je lozinka već promenjena, koristite vašu odabranu lozinku umesto toga.
    (opciono) Podsetnik se pojavljuje samo kada je neophodno.
    (opciono) Promenite lozinku ako to već niste uradili.
    aktivirajte funkciju "Zapamti lozinku" i nastavite dalje.

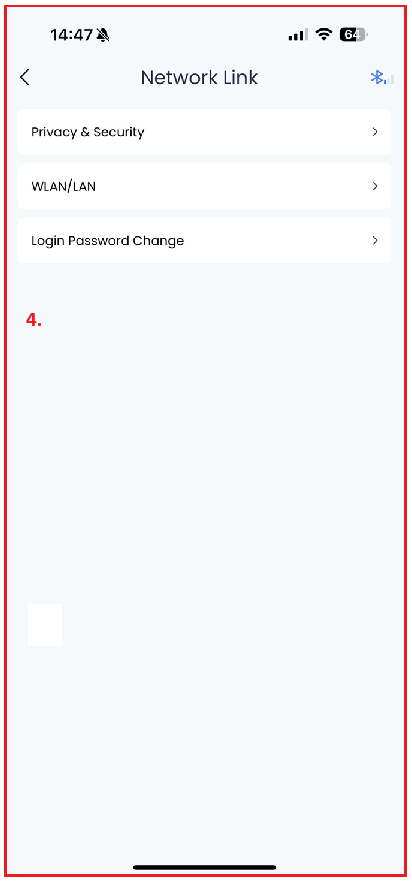

  4. Ako je sve uneseno ispravno, sada ćete biti na stranici Mrežna Veza, kao što možete videti na slici ispod:

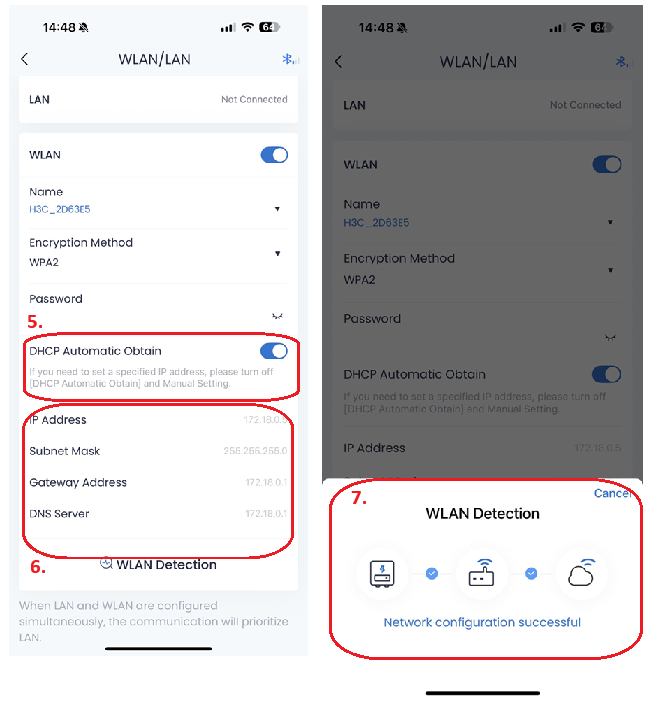

  5. Sada treba da postavite IP sa "DHCP" na "Statički" tako što ćete isključiti dugme DHCP Automatsko Dobijanje.
  6. Sada možete podesiti IP postavke pretvarača da odgovaraju vašoj mreži. Zapišite postavke za kasnije!
    Nakon toga pritisnite WLAN Detekciju.




  7. Ako je sve konfigurisano ispravno, dobićete poruku o uspehu. Ako dobijete poruku o grešci, proverite svoje unose.



Ovo završava konfiguraciju vašeg pretvarača i sada možete preći na dodavanje uređaja u Reduxi kontroler u Koraku 6. Dodajte GoodWe pretvarač na Reduxi kontroler



5. Izvršite ažuriranje firmvera (ako je potrebno)

U slučaju bilo kakvih problema, molimo ažurirajte firmver pretvarača na najnoviju verziju.

  1. Dodirnite Podešavanja na dnu glavne stranice
  2. Dodirnite Firmware Information
  3. Izaberite Proveri ažuriranja

  4. Ako je dostupna nova verzija, nadogradite je prema uputstvima.

5.1 Konfigurišite mrežu

Uverite se da je inverter povezan na internet putem Ethernet kabla. Samo tada inverter može komunicirati sa Reduxi kontrolerom putem Modbus TCP.



5.1.1 Aktivirajte i konfigurišite Modbus TCP

  1. Dodirnite Podešavanja na dnu glavne stranice
  2. Kartica Privatnost i Bezbednost
  3. Omogućite Modbus TCP
  4. Kada je Modbus TCP omogućen, adresa, ID uređaja i baudrate moraju biti podešeni. Unesite sledeće vrednosti:
    ID uređaja: 1
    Port: 502
    Baud rate: 9600

5.1.2 Postavljanje statičke IP adrese

Zatim, IP adresa mora biti postavljena. Preporučujemo korišćenje fiksne (statičke IP) adrese.

  1. Dodirnite Podešavanja na dnu glavne stranice
  2. Kartica WLAN/LAN
  3. Ako je DHCP prekidač omogućen, molimo vas da ga onemogućite i ručno unesete podatke koji odgovaraju vašoj mreži.
    Napomena: zapišite IP adresu za kasnije.

Ovim je završena konfiguracija vašeg invertera i sada možete nastaviti sa dodavanjem uređaja u Reduxi kontroler.

6. Dodajte GoodWe inverter u Reduxi kontroler

Nakon povezivanja Reduxi i hibridnog invertera putem Etherneta, možete ga registrovati kao novi uređaj (GoodWe hibridni inverter).



6.1 Dodajte uređaj

Prvo, prijavite se na lokalni Reduxi konfigurator i dodajte novi uređaj klikom na dugme 'Dodaj uređaj'.



6.2 Izaberite GoodWe hibridni pretvarač

U prvom koraku se definišu osnovna podešavanja:

  • Izaberite tip uređaja: Hibridni inverter,
  • Izaberite tip: GoodWe Energy Storage Inverter HV,
  • Nazovite uređaj sami



6.3 Konfiguracija uređaja za komunikacioni kanal

Drugi korak uključuje konfigurisanje komunikacionog kanala, koji je od suštinskog značaja za pravilnu Modbus TCP komunikaciju. U ovom koraku se uspostavlja komunikaciona veza između Reduxi kontrolera i GoodWe hibridnog invertera.

Podešavanja za komunikacioni kanal su prikazana ispod:

Napomena: Postavite IP adresu pretvarača koja je prethodno podešena.



6.4 Testirajte komunikaciju

Ispod svih polja komunikacijskog kanala navedenih u prethodnom koraku nalazi se gumb "Testiraj komunikaciju". Ovaj se gumb koristi za provjeru funkcionira li ispravno Modbus TCP veza između uređaja.

Uspešan odgovor (primer):


6.5. Branje s uređaja

Svrha ove točke je pokazati kako provjeriti Branje s uređaja. To se radi pod 'Uređaj (GoodWe Hybrid Inverter) / Zadnje merenje'.

Kada je uređaj uspešno dodat kroz konfigurator, može se nadgledati preko cloud aplikacije Reduxi.
