1. Uvod

Konfigurator Reduxi je veb interfejs koji se koristi za konfigurisanje Reduxi kontrolera.

Uz sistem za upravljanje energijom Reduxi sada možete meriti i analizirati potrošnju električne energije. Koristeći specijalne strategije, Reduxi vam omogućava da optimizujete upotrebu električne energije i smanjite njene troškove.

Konfigurator Reduxi možete prepoznati po jednostavnom interfejsu na svetloj pozadini.



Da biste podesili i koristili Reduxi sistem, potrebno je da:

1. Priključite Reduxi kontroler.
2. Povežite se na Konfigurator Reduxi putem reduxi.local (pogledajte priručnik za Reduxi kontroler)
3. Za dodatne funkcionalnosti, povežite se na aplikaciju Reduxi Cloud ili, po želji, preuzmite Reduxi mobilnu aplikaciju: Reduxi Mobile App

Ovo uputstvo za rad opisuje novu verziju Konfiguratora Reduxi (verzija nakon 9. maja 2025.). Ukoliko ne vidite isti interfejs, ažurirajte svoj kontroler.

Stari priručnici su dostupni na: Reduxi Konfigurator - stara verzija, do 9. maja 2025.

Napomena: Uputstva za povezivanje kontrolera i uputstva za korišćenje veb aplikacije mogu se naći u našoj bazi znanja support.reduxi.eu



2. Brzi koraci za povezivanje Reduxi kontrolera

Kao što je objašnjeno u priručniku za Reduxi kontroler, izvršite sledeće korake da biste se povezali na kontroler i otvorili Konfigurator Reduxi:

• Priključite AC-DC adapter na Reduxi DC priključak i uključite ga u električnu utičnicu; Prva gornja LED dioda treba da se upali – zeleno svetlo.
• Postavite mrežnu vezu (pratite uputstva data u Reduxi kontroleru)
• Otvorite svoj pretraživač i idite na http://reduxi.local
• Bićete preusmereni na stranicu za prijavu Konfiguratora Reduxi.
• Da biste se prijavili u Konfigurator Reduxi, unesite fabrički podešeno korisničko ime i lozinku:
  • Korisničko ime: admin
  • Lozinka: admin

Nakon uspešne prijave, preporučujemo da promenite lozinku za korisničko ime admin iz bezbednosnih razloga. To možete učiniti u svom profilu. Ne možete promeniti korisničko ime admin. Međutim, možete kreirati novog korisnika sa novim korisničkim imenom.

Napomena: u slučaju neuspešne prijave, pojavljuje se poruka o grešci. Uverite se da ste uneli tačne informacije. Alternativno, izvršite fabričko resetovanje. Ako i dalje imate problema sa prijavom, kontaktirajte našu podršku: support@reduxi.eu.



3. Početni ekran Konfiguratora Reduxi

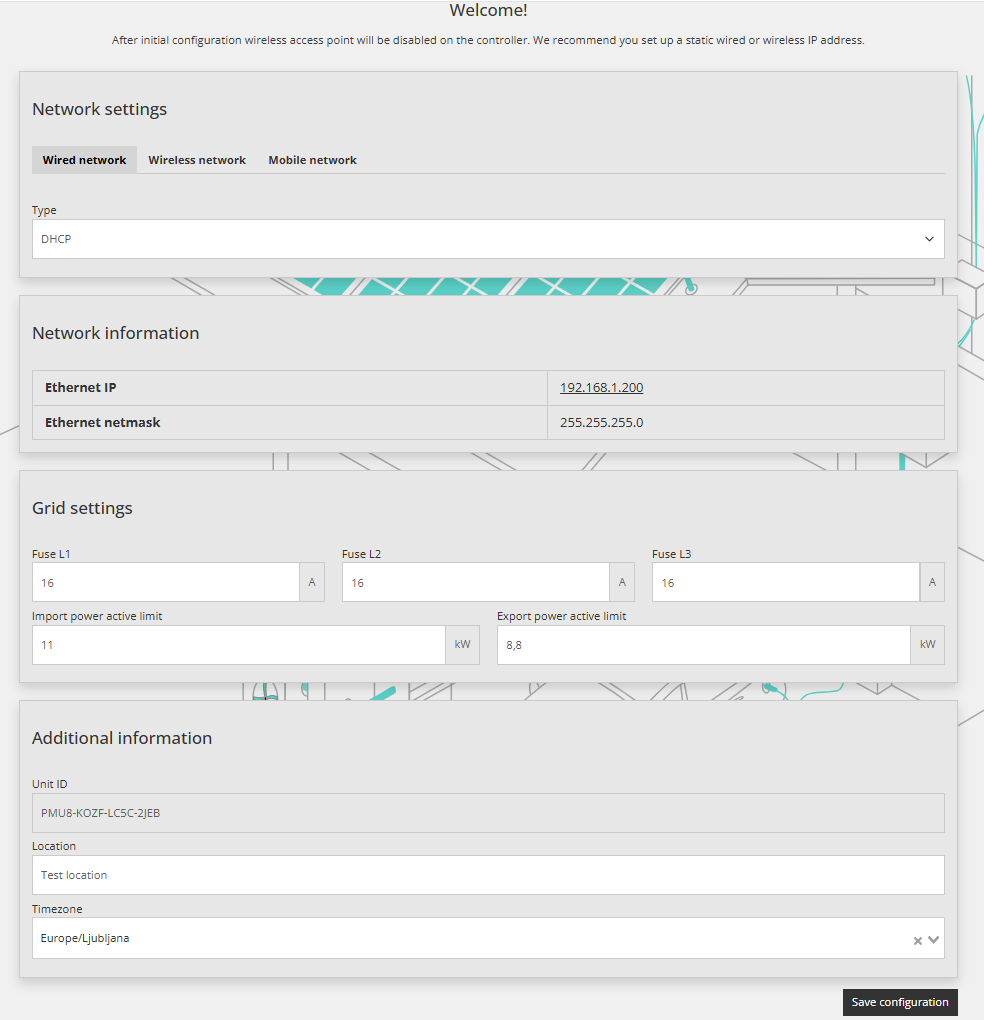

Početni ekran poziva korisnika da definiše najvažnije konfiguracije za pokretanje kontrolera:

3.1. Podešavanja mreže

Da biste konfigurisali podešavanja mreže, pratite uputstva definisana u Reduxi kontroleru

3.2. Podešavanja mreže

Ograničenja vaše električne mreže su neophodna za obezbeđivanje pouzdanog rada vaših uređaja.

Molimo vas da navedete sledeća dva podatka:

• Nazivna struja električnog osigurača – Osigurač (poznat i kao prekidač kola) štiti vaš električni sistem od prekomerne struje.

• Granice snage za uvoz i izvoz

Ove informacije možete pronaći na vašem računu za električnu energiju ili u dokumentu koji specificira vašu priključnu mrežu. Ako imate jednofazni izvor napajanja, potrebno je uneti samo vrednost L1.

Granice uvoza i izvoza automatski se izračunavaju na osnovu nazivne vrednosti osigurača, ali ih možete podesiti po potrebi.

3.3. Naziv lokacije i vremenska zona

Unesite naziv koji jasno identifikuje lokaciju (npr. Skladište, Kuća, Lokacija ABC) i odaberite njenu vremensku zonu.



4. Glavna stranica Konfiguratora Reduxi

Nakon uspešne prijave, bićete preusmereni na glavnu stranicu Konfiguratora Reduxi. Uvek se možete vratiti na glavnu stranicu klikom na logotip Reduxi (gore levo).

Na glavnoj stranici imate pristup:

• kontrolnoj tabli,
• bočnom meniju
• Uređaji
• Strategije
• Podešavanja
  • Mreža
  • Mreža
  • itd.

4.1. Kontrolna tabla

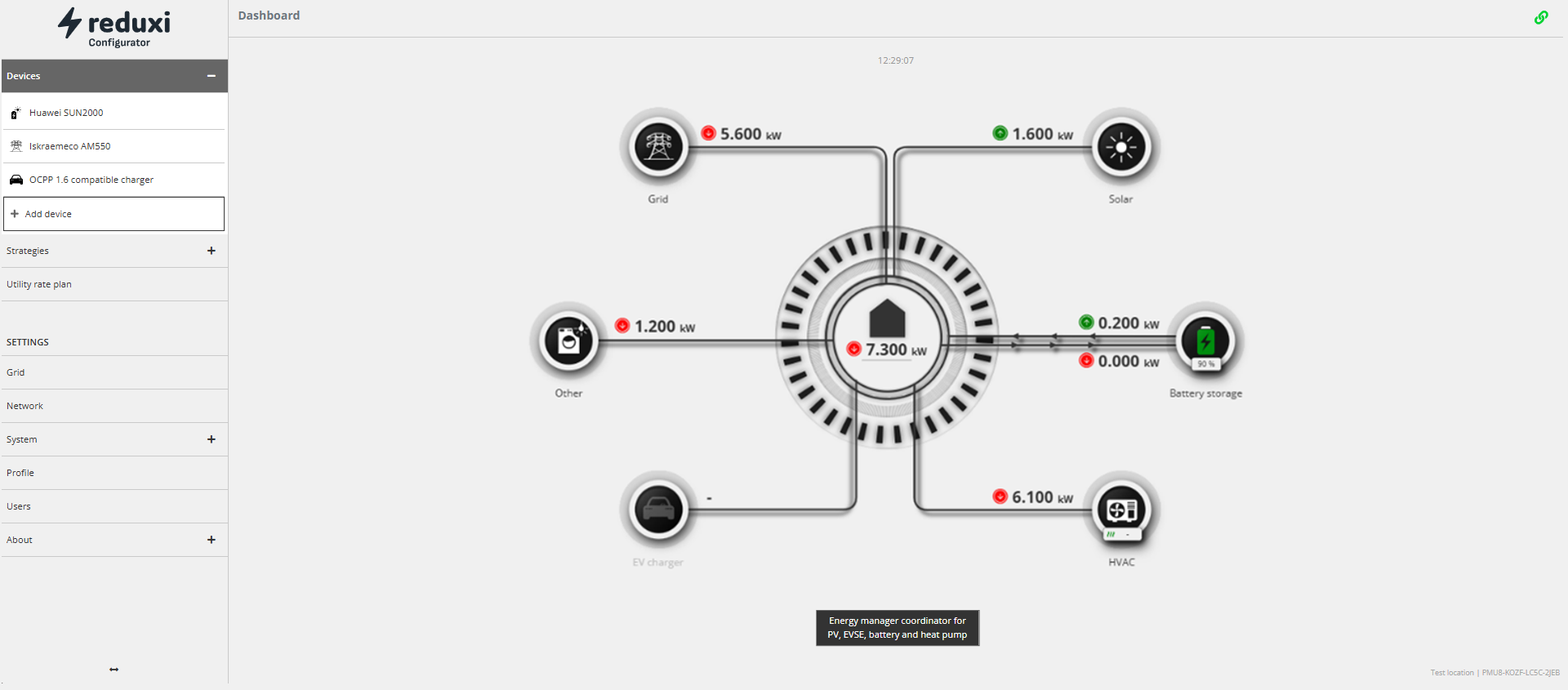

Ekran kontrolne table omogućava brz pregled merenja snage za svaku dodatu kategoriju uređaja.

Vreme poslednjeg merenja je naznačeno u gornjem srednjem delu. Trebalo bi da se menja na svakih nekoliko sekundi ako je uspostavljena veza sa Reduxi kontrolerom.

Klikom na odabranu kategoriju, bićete preusmereni na stranicu sa detaljnim podacima o uređaju koji je prvi dodan u tu kategoriju. Na primer, klikom na kategoriju Solarna elektrana, bićete preusmereni na prvi uređaj dodan u kategoriju Solarne elektrane.

Na dnu ekrana kontrolne table, možete uključiti/isključiti strategiju. Ovo se može koristiti za prelazak na drugu strategiju ili za onemogućavanje strategije da kontroliše vaše uređaje

4.2. Bočni meni

Sa bočnog (levog) menija možete pristupiti:

• uređajima,
• strategijama,
• dodavanju uređaja,
• dodavanju strategija,
• tarifni plan za struju (cena struje)
• podešavanja

5. Uređaji

Kontrolna tabla na glavnoj strani pruža sveobuhvatan pregled merenja prikupljenih od strane Reduxi kontrolera sa povezanih uređaja. Ovi uređaji obično uključuju električna brojila, punjače za električna vozila, solarne invertore, invertore za baterije i sličnu opremu.

Povezivanje uređaja na Reduxi putem funkcije “Dodaj uređaj” je ključni korak. Omogućava Reduxi-ju da čita merenja sa ovih uređaja i kontroliše one koji se mogu kontrolisati.

Pre nego što se uređaj logički doda u sistem, on prvo mora biti fizički povezan sa Reduxi-jem—obično putem Etherneta, Modbusa, releja ili drugih komunikacionih interfejsa. Informacije o fizičkom povezivanju uređaja možete pronaći na našoj stranici Lista podržanih uređaja.

Ukratko, korak “Dodaj uređaj” predstavlja logičku vezu uređaja sa Reduxi kontrolerom nakon što je uspostavljena fizička veza.

5.1. Dodavanje uređaja

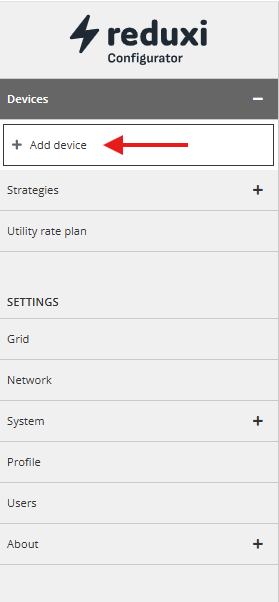

Da biste dodali novi uređaj, kliknite na dugme "Dodaj uređaj". Otvara se čarobnjak "Dodaj uređaj".

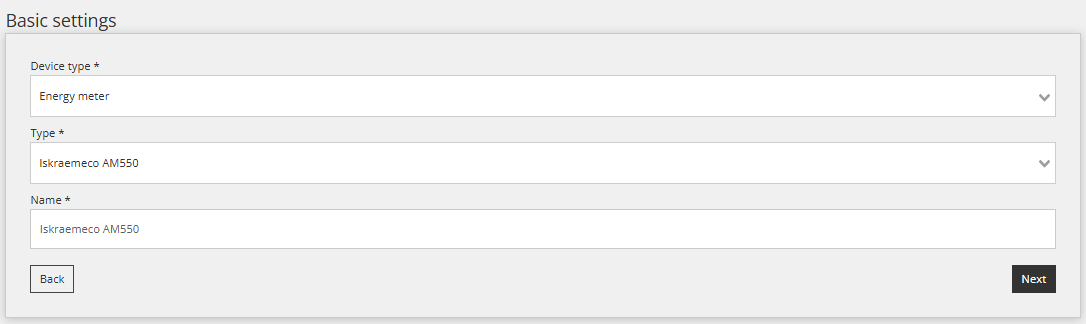

5.1.1. Korak 1: Osnovna podešavanja

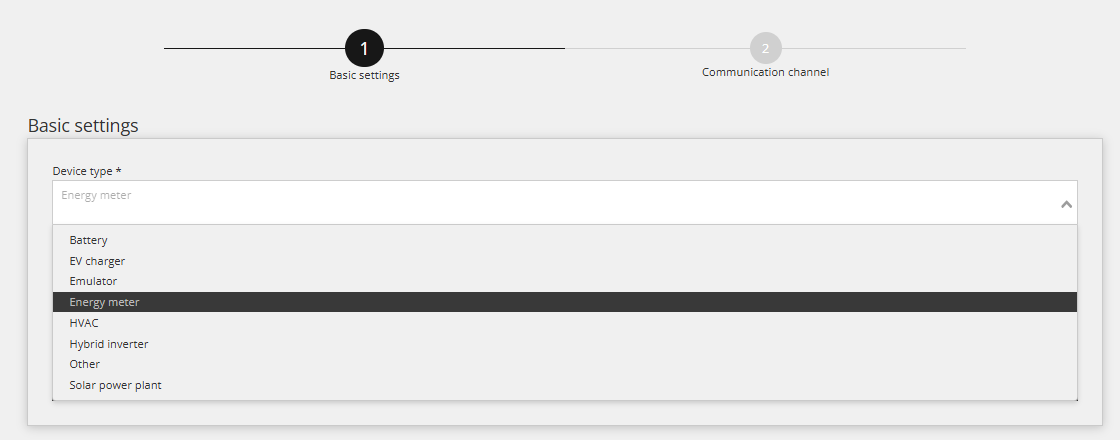

Tip uređaja:

Možete izabrati iz sledećih kategorija:

• Baterija,
• Punjač za električna vozila,
• Emulator,
• Merač energije,
• HVAC (grejanje, ventilacija i klimatizacija (toplotna pumpa))
• Hibridni inverter,
• Ostalo,
• Solarna elektrana

Tip:

Polje Tip prikazuje listu uređaja sa kojima se Reduxi kontroler može povezati. Lista uređaja je dostupna na našem vebsajtu Podržani uređaji.

Napomena: HVAC (toplotna pumpa) uređaji se uglavnom kontrolišu putem SG ready kontakata. U ovom slučaju, mora se koristiti poseban konvertor koji se zove Reduxi Gateway. U padajućem interfejsu, umesto određenog tipa (modela) unesite samo "Reduxi meter" kao tip. Da biste konfigurisali uređaj, pratite uputstva proizvođača ili informacije dostupne na support.reduxi.eu za taj specifični uređaj.

Napomena: Punjači za električna vozila ponekad podržavaju OCPP standard. U ovom slučaju, nije potrebno navoditi specifičan tip (model) uređaja. Izaberite tip "OCPP..." da biste kontrolisali OCPP kompatibilan punjač za električna vozila. Proverite dokumentaciju proizvođača za ostala podešavanja ili proverite pomoć na support.reduxi.eu za taj specifični uređaj.

Napomena: Ako ne možete da pronađete uređaj, možete pokušati ažuriranjem Reduxi kontrolera na najnoviju verziju. Pogledajte odeljak 8.3.7. Ažuriranje

Napomena: Ukoliko ne možete pronaći uređaj koji želite da dodate u Reduxi sistem na listi, molimo kontaktirajte našu podršku za više informacija: support@reduxi.eu.



Kategorija (napredno podešavanje):

Obično je izabrana kategorija ista kao i tip uređaja. Međutim, u nekim slučajevima želimo da definišemo drugu kategoriju.

Izabrana kategorija ne definiše rad uređaja. Svrha parametra Kategorija je grupiranje (agregacija) podataka za prikaz merenja. Obratite pažnju na izbor prave kategorije za izabrani uređaj. Ako izaberete pogrešnu kategoriju, vaši podaci će biti pogrešno agregirani.



Naziv:

Unesite bilo koji naziv uređaja u polje.

5.1.2. Korak 2: Komunikacioni kanal i konfiguracija uređaja

Komunikacioni kanal definiše način na koji Reduxi komunicira sa uređajem. Polja su unapred popunjena u skladu sa izabranim tipom uređaja. Komunikacija između uređaja i kontrolera može se odvijati putem:

• TCP/IP,
• Lokalni serijski port RS485 (serijska komunikacija),
• Reduxi Gateway,
• UDP

Odeljak Konfiguracija uređaja se pojavljuje za određene tipove uređaja. Ovde unosite specifične informacije koje su vam potrebne za svaki pojedinačni uređaj. Ova polja mogu biti već unapred popunjena. To zavisi od tipa uređaja. U većini slučajeva, ove informacije možete pronaći u uputstvu proizvođača za uređaj koji želite da dodate. Dodatna pomoć se može naći na Podržani uređaji.

Nakon što ste pravilno podesili sve parametre, kliknite na dugme "Testiraj komunikaciju" da biste proverili vezu između Reduxi kontrolera i uređaja.

5.1.3 Test komunikacije

Nakon što konfigurišete uređaj, test da li komunikacija funkcioniše može se izvršiti pomoću dugmeta Testiraj komunikaciju.

Odgovor se može kategorisati u dva komunikaciona odgovora:

Slučaj 1: Komunikacija funkcioniše ispravno

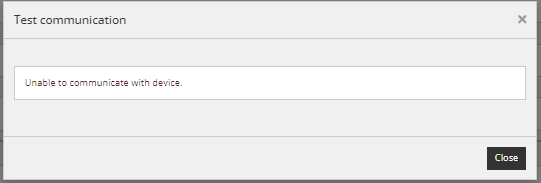

Slučaj 2: Komunikacija ne funkcioniše ispravno

Ako komunikacija ne funkcioniše, proverite prethodno definisana podešavanja, međutim, možda će biti potrebno da konfigurišete uređaj (npr. inverter) da komunicira putem odabranog interfejsa.

5.1.4. Napredna konfiguracija (opciono)

Napredna podešavanja su dostupna putem Detalja odabranog uređaja. Uglavnom, nije potrebno popunjavati ova polja. Ona su namenjena korisnicima kojima su potrebna specifična napredna podešavanja.

5.2. Izmena konfiguracije i brisanje uređaja

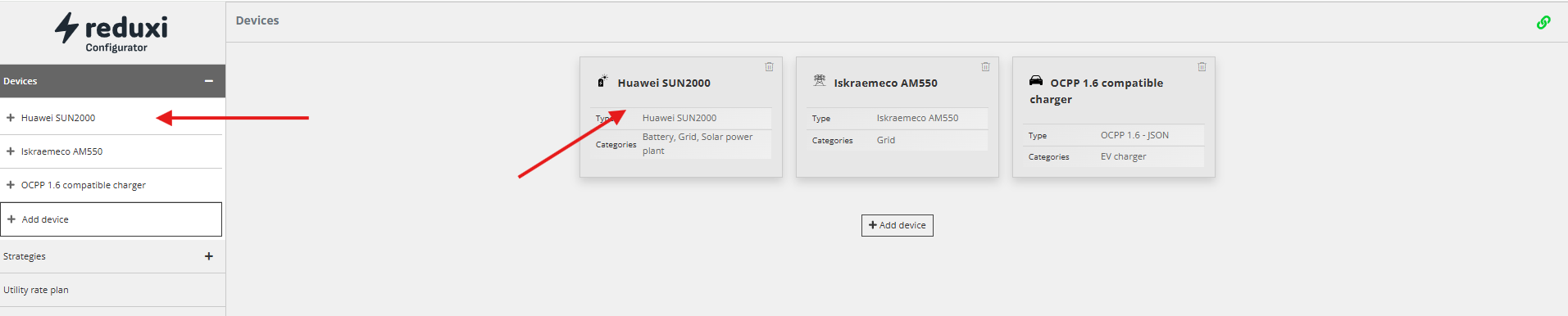

Da biste uneli konfiguraciju uređaja, jednostavno kliknite na odgovarajući uređaj

Ovde možete izmeniti pojedinačna podešavanja za odabrani uređaj ili obrisati uređaj (klikom na ikonu kante za smeće)

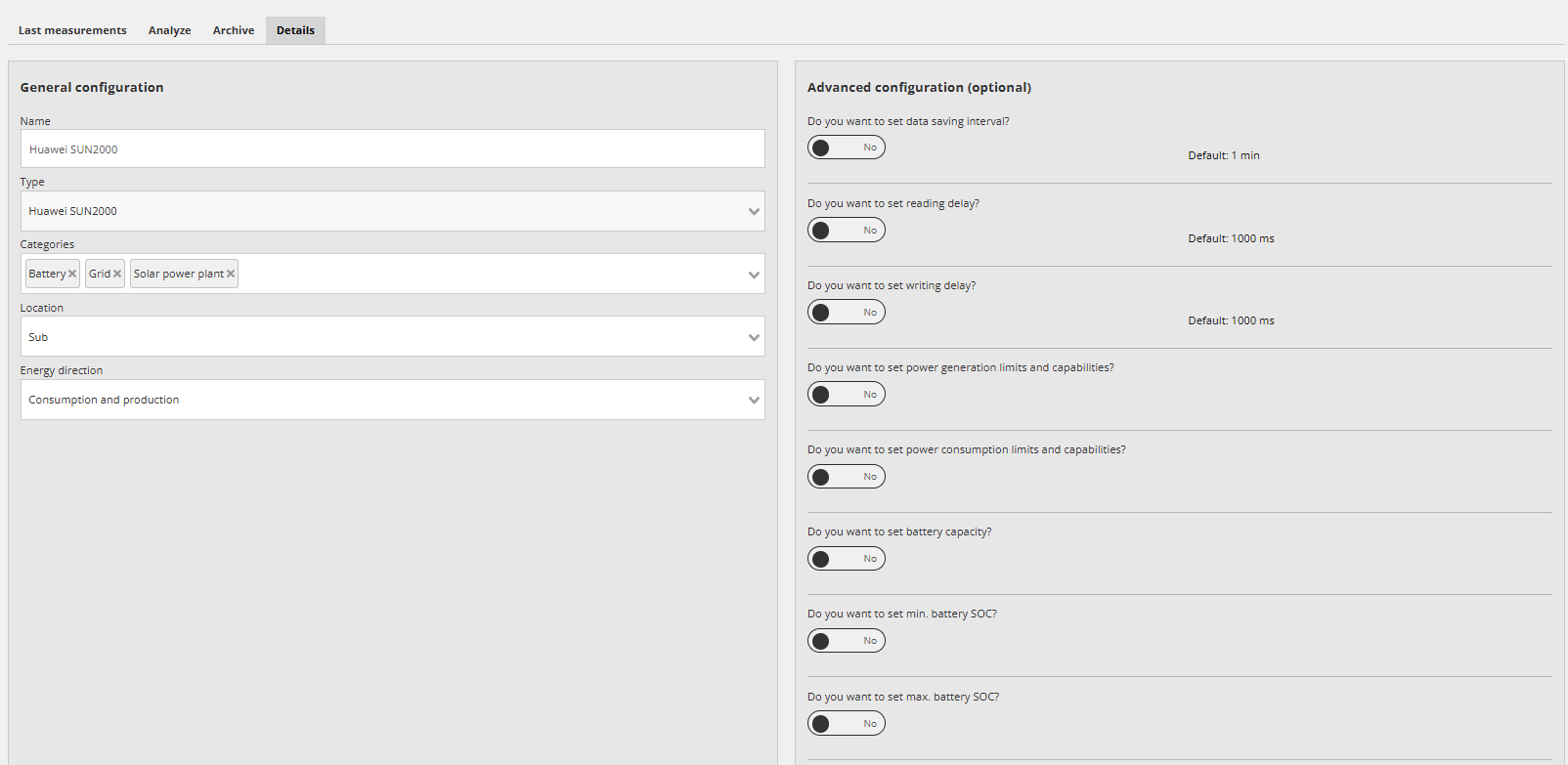

Ekran sa detaljima - konfiguracija

Ekran sa detaljima vodi vas na stranicu za pregled ili izmenu konfiguracije uređaja.

Napomena: Ne možete izmeniti tip uređaja. Tip uređaja ostaje onakav kakav je postavljen kada je uređaj dodat.

U obrascu Osnovna konfiguracija, možete takođe navesti parametre Lokacija i Pravac energije.

Lokacija:

Možete izabrati:

• Glavni električni merač.
• Potmerač - Drugi električni merač ili drugi uređaj
• Nijedan.

Parametar "Potmerač" utiče na grupisanje (agregaciju) podataka i izračunavanje konačne sume pojedinačnih merenja. Ovaj parametar sprečava da se očitanja glavnog merača i drugog merača sabiraju pod ukupnom potrošnjom. Primer:

Glavni merač meri potrošnju električne energije cele kuće. U kući imate garažu. Koristite drugi merač za merenje potrošnje električne energije u garaži. Pošto je garaža deo kuće, potrošnja električne energije u garaži je već uključena u merenja glavnog merača. Za garažu izaberite "Potmerač" i na taj način sprečite da se merenja drugog merača dodaju glavnom meraču i, kao rezultat, netačan proračun.

Napomena: Izaberite parametar "Nijedan" za uređaje koji ne utiču na proizvodnju ili potrošnju energije, na primer, merač toplote, koji se dodaje pod uređaje i igra ulogu u postavljanju strategija.



Pravac energije:

U parametru Pravac energije, možete izabrati:

• Potrošnja.
• Proizvodnja.
• Potrošnja i proizvodnja.
• Nijedan.

Pravac energije zavisi od funkcije pojedinačnog uređaja. Na primer, izaberete Potrošnju za uređaje koji koriste energiju.

Napomena: Izaberite parametar Nijedan za uređaje koji ne utiču na proizvodnju ili potrošnju energije, na primer, merač toplote, koji se dodaje pod uređaje i igra ulogu u postavljanju strategija.

U obrascu Napredna konfiguracija, neka polja su već unapred popunjena. Unapred popunjena polja u većini slučajeva obezbeđuju normalnu komunikaciju između Reduxi kontrolera i povezanog uređaja. Nije potrebno popunjavati druga polja. Ona su namenjena korisnicima kojima su potrebna specifična napredna podešavanja.



Brisanje uređaja:

Da biste obrisali pojedinačni uređaj, kliknite na ikonu "kante za smeće".



Upozorenje: Kada se uređaj obriše, svi podaci za taj uređaj se takođe gube i ne mogu se povratiti.



5.3. Prikaz merenja uređaja

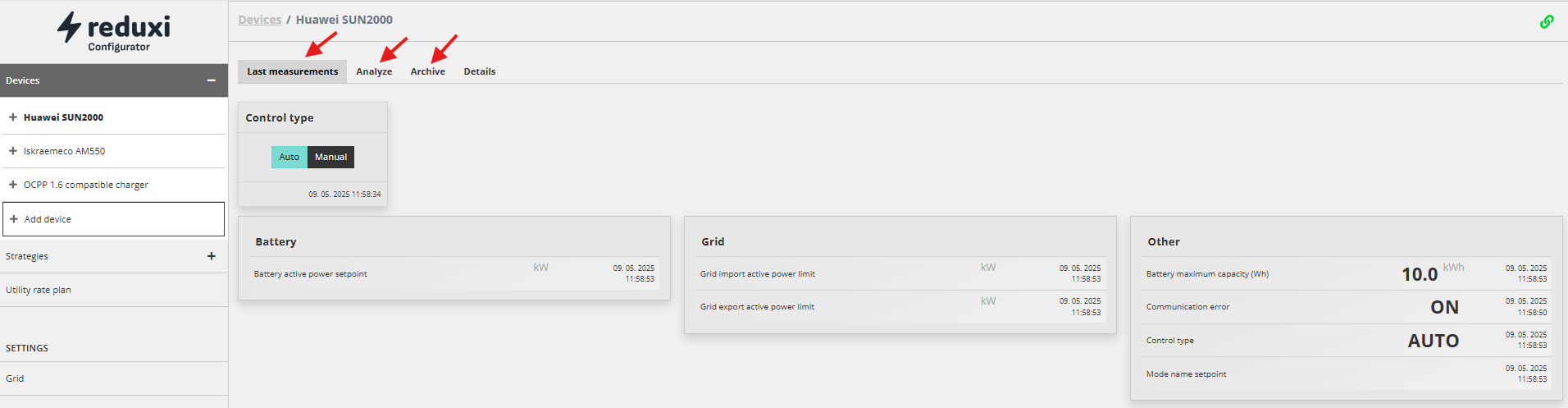

Nakon odabira uređaja, možete prikazati merenja uređaja

• Poslednja merenja,
• Analize,
• Arhiva.

5.3.1. Poslednja merenja

Kartica Poslednje merenje je namenjena za pregled poslednjih zabeleženih merenja za odabrani uređaj. Merenja se dobijaju iz svakog uređaja i čuvaju u Reduxi kontroleru.

Možete podesiti vremenski interval osvežavanja podataka (u gornjem desnom uglu).

Ova tačka je namenjena korisniku da izvrši poslednju proveru da li uređaj i veza ispravno funkcionišu.

Kada se uređaj uspešno doda putem konfiguratora, može se pratiti i kontrolisati putem Reduxi cloud aplikacije ili mobilne aplikacije Reduxi Mobile App

Meni poslednjeg merenja takođe omogućava manuelnu kontrolu uređaja. Ovo je detaljnije opisano u 5.4. Manuelna kontrola uređaja

5.3.2. Analiza

Na kartici Analiza, možete pregledati podatke za odabrani uređaj na osnovu prethodnih merenja. Podaci se prikazuju u grafičkom obliku. U gornjem levom uglu, možete izabrati vremenski period za koji želite da prikažete podatke.

Na svakom grafikonu, možete filtrirati prikaz različitih podataka klikom na dugmad ispod grafikona.

Napomena: Podaci se čuvaju u Reduxi kontroleru 1 godinu ili dok ne dođe do nedostatka prostora na disku, stari podaci će biti obrisani. U slučaju da se Reduxi isključi zbog nestanka struje ili drugih problema, kontroler neće beležiti merenja tokom tog vremena. Takođe, kontroler ne može da preuzme podatke sa uređaja tokom nestanka struje. Vreme neaktivnosti kontrolera biće zabeleženo na grafikonu.

5.3.3. Arhiva

Na kartici Arhiva, čuvaju se svi prošli podaci koje je zabeležio Reduxi kontroler za izabrani uređaj. Arhiva omogućava prikaz podataka u tabelarnom formatu i izvoz podataka u CSV formatu.

Napomena: Na kartici Arhiva, podaci su dostupni sve dok ne obrišete izabrani uređaj iz Reduxi Konfiguratora.

5.4. Ručno upravljanje uređajem

Podrazumevano, regulisani uređaj se automatski kontroliše putem strategije (tip automatske kontrole). Međutim, poslednja kartica merenja takođe omogućava ručnu kontrolu uređaja.

Ovo je primer SG kompatibilnog uređaja za HVAC:

I hibridni inverter.

Prilikom testiranja, imajte u vidu da sam uređaj mora da bude pravilno konfigurisan da bi prihvatio instrukcije sa spoljašnjeg uređaja.

Napomena, HVAC uređaji imaju veoma spor odziv (približno 15 min), tako da možda neće odmah reagovati na željenu vrednost.



U zavisnosti od vašeg izbora u prozoru Tip kontrole, korisnik može da izabere između automatskog ili ručnog tipa kontrole:

• Auto: U automatskom režimu, sva ograničenja snage (potrošnje i proizvodnje na mreži) za inverter se direktno dobijaju iz korisnički definisane strategije. Da biste saznali kako da pravilno podesite strategije, pročitajte specijalni članak dostupan ovde: Kako pravilno podesiti strategije.
• Ručni režim: In ručnom režimu, sva ograničenja snage za inverter (potrošnja i proizvodnja na mreži) direktno postavlja korisnik. Kada korisnik izabere ručni režim, četiri dodatne opcije postaju dostupne (Maks. proizvodnja, Samopotr. , Maks. potrošnja, Smanjenje pikova).

5.4.1 Maks. proizvodnja

Maksimalna proizvodnja je namenjena situacijama u kojima korisnik bira da izveze što više energije na mrežu, uzetu iz PV ili baterijskog skladišta.

Međutim, ograničenja snage za izvoz i uvoz iz mreže su ograničena podešavanjima iz dva parametra u desnim karticama "Ograničenja aktivne snage za izvoz/uvoz iz mreže".

1. Primer je kada nema dovoljno PV proizvodnje:

• PV proizvodnja je manja od aktivnog ograničenja snage za izvoz na mrežu
• i
• SOC baterijskog skladišta je iznad minimalnog SOC

onda će se baterijsko skladište isprazniti da bi se dostiglo aktivno ograničenje snage za izvoz na mrežu.



2. Drugi primer je kada postoji dovoljno PV proizvodnje:

• PV proizvodnja pokriva potrošnju zgrade
• i
• PV proizvodnja je veća od aktivnog ograničenja snage za izvoz na mrežu
• i
• SOC skladištenja baterije je ispod maksimalnog SOC

onda će se skladištenje baterije puniti viškom snage, dok skladištenje baterije ne dostigne maksimalni SOC.

Kada skladištenje baterije dostigne maksimalni SOC, proizvodnja PV će biti ograničena kako ne bi prešla granicu aktivne snage izvoza u mrežu.

Nakon završetka dana proizvodnje PV-a, ponovo se koristi 1. slučaj se koristi.

Molimo, imajte u vidu: kada se maksimalna proizvodnja odabere kao preferirani način rada u Reduxi-ju, faze možda neće biti podjednako opterećene, tj. izvezena snaga varira u zavisnosti od faze. To se dešava kada je višak energije dostupan na lokaciji (zgrada) i kada se opcija "Prvo prodaj" odabere za način rada u hibridnom inverteru. Ovde bismo želeli da naglasimo da ovaj način rada NE NUDI balansiranje snage faze.

5.4.2 Samo-potrošnja

Samo-potrošnja je namenjena situacijama u kojima korisnik ima za cilj da izbalansira izvoz i uvoz tako da neto suma bude jednaka nuli. Reduxi kontroler prati neto potrošnju i proizvodnju mreže, izračunavajući razliku između njih i delujući u skladu s tim.

Međutim, ograničenja snage za izvoz i uvoz iz mreže su ograničena ograničenjima u desnim karticama "Ograničenja aktivne snage izvoza/uvoza mreže".

1. Slučaj je kada nema dovoljno proizvodnje PV-a:

• Proizvodnja PV-a je 0
• ili
• Proizvodnja PV-a je manja od potrošnje zgrade
• i
• SOC skladištenja baterije je iznad minimalnog SOC

onda će se skladištenje baterije isprazniti da bi se dostigla nula vrednost na aktivnoj snazi mreže. Reduxi kontroler će isprazniti skladištenje baterije da pokrije potrošnju zgrade do minimalnog SOC.



2. Slučaj je kada postoji dovoljno proizvodnje PV-a:

• Proizvodnja PV-a pokriva proizvodnju zgrade
• i
• Proizvodnja PV-a je veća od ograničenja aktivne snage izvoza u mrežu
• i
• SOC skladištenja baterije je ispod maksimalnog SOC

onda će se skladištenje baterije puniti viškom snage dok skladištenje baterije ne dostigne maksimalni SOC.

Kada skladištenje baterije dostigne maksimalni SOC, proizvodnja PV će biti ograničena tako da ne pređe granicu aktivne snage izvoza u mrežu.

Nakon završetka dana proizvodnje PV-a, ponovo se koristi 1. slučaj se koristi.



5.4.3 Maksimalna potrošnja

Maksimalna potrošnja je namenjena situacijama u kojima korisnik odluči da uvozi što više energije iz mreže. Ovaj način rada se obično koristi u kombinaciji sa EVSE (oprema za napajanje električnih vozila) i BSEE (oprema za skladištenje energije baterija), omogućavajući korisniku da poveća snagu po zahtevu.

Međutim, ograničenja snage za izvoz i uvoz iz mreže su ograničena ograničenjima u desnim karticama "Ograničenja aktivne snage izvoza/uvoza mreže".

1. Slučaj je kada je potrošnja zgrade manja od ograničenja aktivne snage uvoza u mrežu:

• Potrošnja zgrade je manja od ograničenja aktivne snage uvoza u mrežu
• ili
• SOC skladištenja baterije je ispod maksimalnog SOC
• ili
• EV je povezan sa EVSE, ali se ne puni

onda će se punjenje skladištenja baterije i EV-a početi da bi se dostiglo ograničenje aktivne snage uvoza u mrežu dok se ne dostigne maksimalni SOC skladištenja baterije ili EV baterije.

2. Slučaj je kada imamo proizvodnju PV-a:

• Proizvodnja PV-a je veća od 0
• ili
• Potrošnja zgrade je manja od ograničenja aktivne snage uvoza u mrežu
• ili
• SOC skladištenja baterije je ispod maksimalnog SOC
• ili
• EV je povezan sa EVSE, ali se ne puni

onda će se sva energija proizvedena iz PV-a prvo koristiti ili od EVSE ili od skladištenja baterije. Kada se dostigne maksimalni SOC, energija će se slati u mrežu, ali i dalje ne više od postavljenog ograničenja aktivne snage izvoza u mrežu. Skladištenje baterije se neće isprazniti dok potrošnja zgrade ne bude veća od proizvodnje PV-a.



5.4.4 Smanjenje pikova

Smanjenje pikova je namenjeno situacijama u kojima korisnik odluči da ograniči aktivnu snagu uvoza u mrežu kada se dostigne ograničenje. Granica aktivne snage prilikom uvoza iz mreže je važna, podešava se pomoću dva parametra na desnim karticama koje definišu "Granice aktivne snage izvoza/uvoza iz mreže"

1. Potrošnja zgrade je manja od aktivne snage uvoza iz mreže:

• Proizvodnja PV panela je manja od 0 ili jednaka 0
• ili
• Potrošnja zgrade je veća od granice aktivne snage uvoza iz mreže
• i
• Električni automobil se puni
• i
• Skladištenje baterija je iznad minimalnog SOC-a

Tada će skladištenje baterija početi da se prazni kako bi se obezbedila snaga za punjenje električnog automobila kako se ne bi prešla granica aktivne snage uvoza iz mreže.

Ako nije dostupno skladištenje baterija, snaga punjača električnog automobila će se smanjiti kako se ne bi prešla granica aktivne snage uvoza iz mreže.

Baterija će se puniti kada se dostigne granica aktivne snage izvoza iz mreže i kada postoji dovoljna proizvodnja PV panela.

6. Strategije

Strategije omogućavaju regulaciju pojedinačnih uređaja u skladu sa merenjima zabeleženim od strane Reduxi kontrolera. Pomoću strategija, možete ograničiti potrošnju pojedinačnih uređaja ili grupa uređaja u Reduxi konfiguratoru. Ograničavate potrošnju postavljanjem vrednosti koje uređaji ne smeju da pređu. Možete izabrati između različitih strategija za optimizaciju potrošnje energije. Koristite prioritete za definisanje hijerarhije strategija.

Da biste dodali i upravljali strategijom, pratite poseban članak o ovoj temi: Strategije za Reduxi kontroler

Strategije su automatski režimi upravljanja uređajima, za razliku od ručnih režima opisanih u 5.4. Ručno upravljanje uređajem



7. Plan tarifa elektrodistributivnog operatora

Plan tarifa elektrodistributivnog operatora vam omogućava da pregledate cenovnik vaše električne energije (uključujući energiju, mrežne naknade, naknade snabdevača, itd.). Cenovnik mora biti definisan u Cloud aplikaciji, kao što je navedeno u Reduxi cenovnicima. Ovaj meni vam omogućava da pregledate cene za tekući dan.

8. Podešavanja

Kroz modul Podešavanja možete pristupiti svim podešavanjima

• Podešavanja mreže
• Podešavanja mreže (internet)
• sistem,
• korisnici,
• itd

8.1. Mreža

Podešavanja mreže vam omogućavaju da definišete specifičnosti vaše veze sa električnom mrežom. Za detalje pogledajte 3.2. Podešavanja mreže

8.2. Mreža

Podešavanja mreže pokazuju kako je Reduxi kontroler povezan sa mrežom (internet). Modul vam omogućava da konfigurišete Reduxi u skladu sa pravilima vaše interne IT mreže. Ovde možete izabrati način povezivanja ili postaviti metod komunikacije (Proxy).

Reduxi podržava umrežavanje putem:

• žičane mreže (LAN),
• bežične mreže (Wi-Fi),

Žičana (LAN) i bežična (Wi-Fi) mreža

Ako je Reduxi kontroler povezan na mrežu putem žičane mreže (LAN), možete pristupiti podacima o ovoj vezi na kartici Žičana mreža.

Na kartici Bežična mreža, možete povezati Reduxi kontroler na mrežu putem bežične veze (Wi-Fi). Možete pronaći željenu bežičnu mrežu klikom na dugme Skeniraj. Izaberite željenu bežičnu vezu i unesite lozinku, ako je potrebno.

Napomena: Za žičanu i bežičnu mrežu, možete dodeliti statičku ili dinamičku IP adresu kontroleru.



Alternativni server (Proxy)

Ako vaše okruženje zahteva Proxy server, možete konfigurisati podešavanja Proxy servera na kartici Proxy server.

8.3. Sistem

Meni podešavanja sistema omogućava napredne konfiguracije za specifičniju upotrebu.

8.3.1. Identifikator

Identifikator vam prikazuje informacije o sistemu koje su namenjene identifikaciji Reduxi konfiguratora i Reduxi kontrolera. Ovaj meni takođe specificira UnitID (što je ID Reduxi kontrolera). Ovaj ID je veoma važan prilikom rešavanja problema sa određenom lokacijom.

Napomena: Podaci su unapred popunjeni i ne mogu se izmeniti ili obrisati.

8.3.2. Open VPN

Open VPN je namenjen za daljinsku podršku.

Ako želite daljinsku pomoć od našeg tima za podršku, potrebno je da:

1. Povežete Reduxi na internet mrežu.
2. Izmenite pravila na firewall-u za IP 193.9.21.21 i TCP port 2002.
3. Unesite konfiguracionu datoteku u polje za konfiguraciju Open VPN-a; za datoteku konfiguracije Open VPN-a, pošaljite zahtev našoj podršci: support@reduxi.eu.

Ako Open VPN konekcija radi, prikazuje se IP adresa. Pošaljite IP adresu našoj podršci. Uz ovu IP adresu, naša podrška može pristupiti Reduxi kontroleru putem Open VPN konekcije.

Da biste onemogućili daljinski pristup putem Open VPN konekcije, zatvorite firewall ili uklonite datoteku konfiguracije Open VPN-a da biste onemogućili spoljašnji pristup.

Napomena: Ako Open VPN konekcija ne radi, prikazaće se greška. Kontaktirajte našu podršku za pomoć: support@reduxi.eu.

8.3.3. Priključak

Priključak

Modul konekcije omogućava slanje podataka sa veb kontrolera:

• putem oblaka do naše veb aplikacije Reduxi,
• i u MQTT – indirektni server za podatke; podaci se mogu poslati drugoj aplikaciji ili bazi podataka.

Konekcija/Oblak

Ako želite da vidite vaš Reduxi kontroler u Reduxi veb aplikaciji, povežite ga sa oblakom ovde. Reduxi veb aplikacija omogućava pregled merenja bilo gde. Upustva za korišćenje Reduxi veb aplikacije mogu se naći na našem sajtu support.reduxi.eu.

Konekcija/MQTT

Za MQTT konekciju, potrebni su vam podaci za pristup MQTT serveru. Pristup MQTT serveru je moguć putem sertifikata ili podataka za autentifikaciju. Ovde možete definisati u kom formatu se podaci šalju na MQTT broker.

Na MQTT serveru, u zavisnosti od konfiguracije, potrebno je omogućiti pristup Reduxi kontroleru putem izabrane metode konekcije.

Pogledajte sledeće članke za više detalja: Primer kako povezati Reduxi Konfigurator sa MQTT brokerom? i Reduxi Kontroler - MQTT API

8.3.4. Konfiguracija

Backup

Modul za backup konfiguratora omogućava izvoz svih konfiguracionih podataka iz Reduxi kontrolera u konfiguracionu izvornu datoteku.

Vraćanje

Modul za vraćanje konfiguratora omogućava vam da vratite konfiguracione podatke u Reduxi kontroler iz konfiguracione izvorne datoteke.

Prilikom uvoza konfiguracionih podataka možemo da izaberemo tip konfiguracionih podataka koje želimo da uvedemo (konekcija na Cloud, MQTT konekcija, mreža, OpenVPN).

Napomena: Prilikom vraćanja konfiguracionih podataka, svi podaci će biti obrisani i ne mogu se vratiti!

8.3.5. Operater distributivnog sistema

8.3.6. Vreme

Modul za vreme nam omogućava da unesemo vremensku zonu i serversko vreme kroz koje Reduxi sistem ažurira vreme.

Ako ste uneli validan NTP server i Reduxi kontroler ima pristup internet mreži, datum i vreme će se ažurirati u određenom vremenskom intervalu u skladu sa podacima dobijenim sa NTP servera.

Napomena: Ako NTP server nije podešen, Reduxi kontroler nema pristup internetu ili NTP server nije dostupan, možete ručno podesiti datum i vreme.



8.3.7. Ažuriranje

Modul za ažuriranje vam omogućava da ažurirate Reduxi Konfigurator sa najnovijom softverskom zakrpom. Ovde je moguće automatsko ažuriranje (poželjna opcija sa Stabilnim kanalom), ili ručno (gde ažuriranje obavlja naš Reduxi tim za podršku putem daljinske pomoći (Open VPN)).

Napomena: Prilikom ažuriranja, podaci sačuvani na Reduxi kontroleru se ne gube. Podaci ostaju na kontroleru.



8.3.8. Ponovo pokretanje

Modul za ponovno pokretanje vam omogućava da ponovo pokrenete Reduxi kontroler. Ponovo pokretanje može da reši određene probleme u nekim slučajevima. Tokom ponovnog pokretanja, Reduxi kontroler će biti nedostupan i neće beležiti merenja.
Napomena: Ako se Reduxi konfigurator ne ponovo pokrene, problem je najverovatnije na Reduxi kontroleru. Proverite LED diode na zadnjoj strani kontrolera i kontaktirajte našu podršku da biste rešili problem: support@reduxi.eu. Možete pročitati šta svaka lampica znači u Upustvima za povezivanje kontrolera (Reduxi Kontroler).



8.3.9. Vraćanje na fabrička podešavanja

Modul za vraćanje na fabrička podešavanja vam omogućava da vratite Reduxi kontroler na fabrička podešavanja ("Reset"). Reset je namenjen brisanju svih podataka i resetovanju Reduxi kontrolera.

Ako kliknete na vraćanje na fabrička podešavanja, otvoriće se dva prozora:

1. Obeležite da razumete da će svi podaci biti izgubljeni.
2. Potvrdite resetovanje kontrolera na fabrička podešavanja.

Tokom vraćanja na fabrička podešavanja, Reduxi kontroler će biti nedostupan i neće beležiti merenja.

UPOZORENJE: Ako vratite Reduxi kontroler na fabrička podešavanja, svi podaci će biti obrisani i ne mogu se povratiti.



8.3.10. Alatke

Ovaj meni sadrži neke osnovne alatke za dijagnostiku problema:

- test veze sa uređajem povezanim putem TCP/IP protokola pomoću ping testa

- test TCP porta, radi provere portova uređaja povezanog putem TCP/IP protokola

9. Korisnici

Modul Korisnici pruža potpuni prikaz svih korisnika koji su dodati u Reduxi Configurator.

Modul vam omogućava da:

• dodate korisnike,
• prikažete i izmenite korisnike,
• obrišete korisnike.

9.1. Dodavanje novog korisnika

Da biste dodali novog korisnika, kliknite na dugme Novi korisnik. Pojaviće se forma za kreiranje novog korisnika. Popunite potrebna polja i sačuvajte novog korisnika.

Napomena: U Reduxi Configuratoru nije moguće dodeliti različite uloge korisnicima. Svaki dodati korisnik ima puna prava pristupa Reduxi Configuratoru. Različite uloge korisniku možete dodeliti u aplikaciji Reduxi Cloud. Da biste pristupili veb aplikaciji, morate se povezati na Cloud. Upustva za pristup veb aplikaciji dostupna su na našem sajtu support.reduxi.eu.

9.2. Prikazivanje i uređivanje korisnika

U modulu Korisnici imaćete prikaz svih dodatih korisnika.

Da biste izmenili korisnika, kliknite na ikonu "olovke" koja se nalazi na samom desnom kraju u redu odabranog korisnika. Otvara se ista forma kao i prilikom dodavanja novog korisnika.

Napomena:  Nakon što kreirate korisničko ime, ono se ne može promeniti. Međutim, možete izmeniti druga polja u formi.

9.3. Brisanje korisnika

Korisnike možete obrisati u modulu Korisnici . Da biste obrisali, kliknite na ikonu "korpe" koja se nalazi na samom desnom kraju u redu odabranog uređaja. Uvek morate imati bar jednog aktivnog korisnika.

Napomena: Sistem vam neće dozvoliti da obrišete poslednjeg aktivnog korisnika. Pojaviće se poruka o grešci.



10. Profil

Do modula Profil možete pristupiti u bočnom meniju - dole levo. U svom profilu možete izmeniti svoje ime, prezime i lozinku. Korisničko ime ne možete promeniti nakon što ga kreirate. U odeljku Profil možete takođe promeniti jezik.

Informacije o politici privatnosti takođe se mogu naći u odeljku Profil.

Napomena: Strana Profil vam omogućava da izmenite trenutnog korisnika. Da biste dodali i izmenili druge korisnike, idite na 6. Modul Korisnici.
