Uštedite 30% na troškovima uz Reduxi: Inteligentno povezivanje vaše Acond toplotne pumpe putem Modbus TCP/IP
1. Neophodni koraci za uspostavljanje komunikacije između Reduxi kontrolera i Acond toplotne pumpe
1.1 Aktivacija Modbus TCP funkcije na toplotnoj pumpi
Aktivaciju i neophodno ažuriranje firmvera izvršiće Acond servisni tehničar.
Da biste zakazali termin, kontaktirajte Acond korisničku službu: https://www.acond.com/en#contact-us
Važno: Nakon što su podešavanja aktivirana, instalater mora da vam dostavi IP adresu toplotne pumpe. Preporučujemo korišćenje statičke adrese. Ovo će biti potrebno kasnije.
1.2 Potrebne komponente za povezivanje Reduxi kontrolera sa Acond toplotnom pumpom.
Da bi se uspostavila veza između Reduxi kontrolera i Acond toplotne pumpe, potrebne su dve komponente:
- Reduxi kontroler
- Ethernet kabl
2. Povezivanje Reduxi kontrolera sa Acond toplotnom pumpom

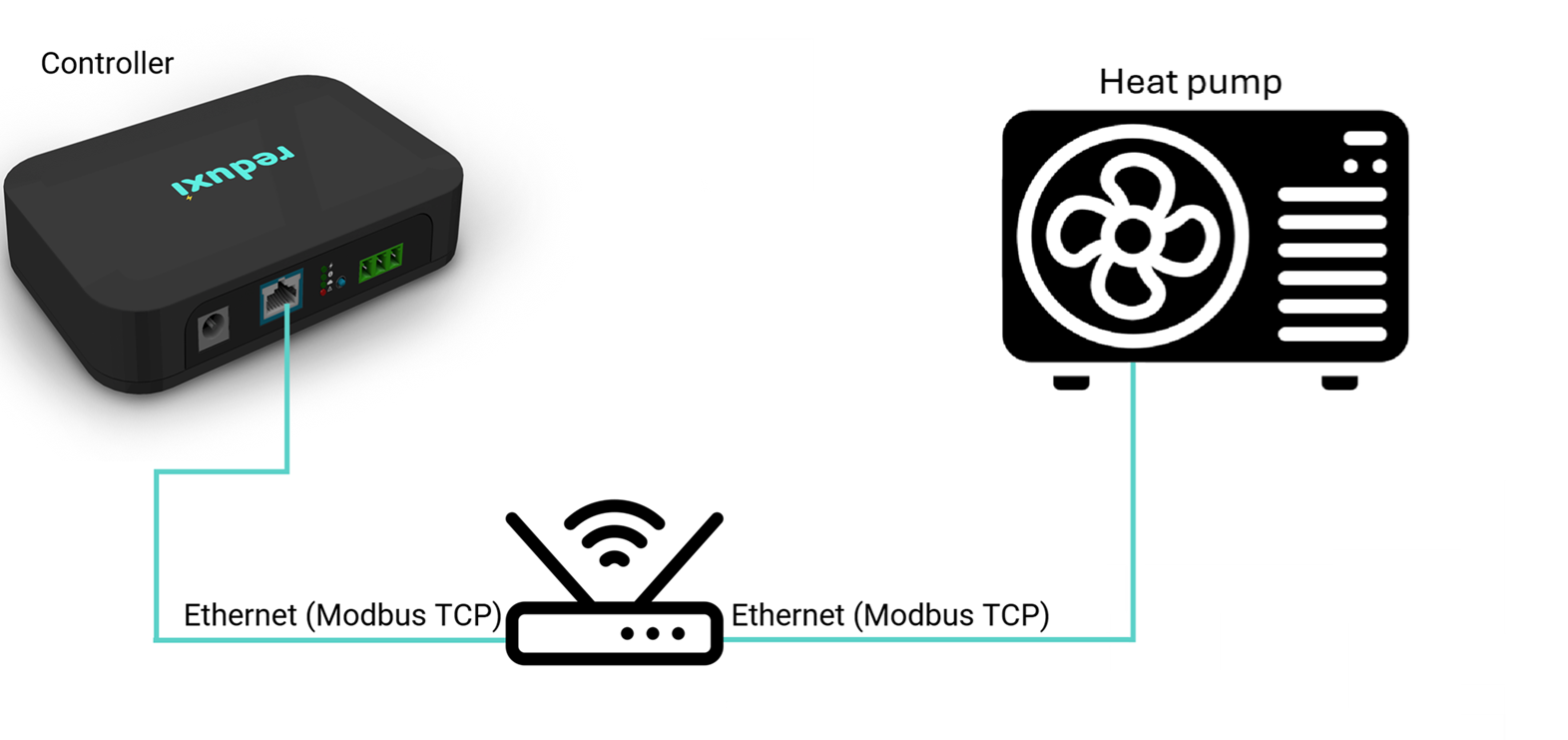

2.1 Simbolička slika celokupne veze od Reduxi kontrolera do toplotne pumpe je prikazana ispod:
2.2 Povežite Ethernet kabl na vašu Acond toplotnu pumpu i Reduxi kontroler:
Lokacija priključka za Ethernet kabl varira u zavisnosti od modela. Pogledajte uputstvo za upotrebu toplotne pumpe za detaljne informacije.
Nakon povezivanja Ethernet kabla na toplotnu pumpu, povežite drugi kraj kabla na ruter ili lokalni svič. Zatim, sledite isti postupak sa Reduxi kontrolerom.
3. Dodavanje toplotne pumpe kao novog uređaja u Reduxi konfiguratoru
Da biste dodali novu toplotnu pumpu kao uređaj ili uredili postojeću, sledite ove korake, detaljno opisane u pojedinačnim tačkama u nastavku.
3.1 Dodavanje uređaja
Prijavite se lokalno na Reduxi konfigurator aplikaciju na kontroleru i pritisnite dugme Dodaj uređaj:

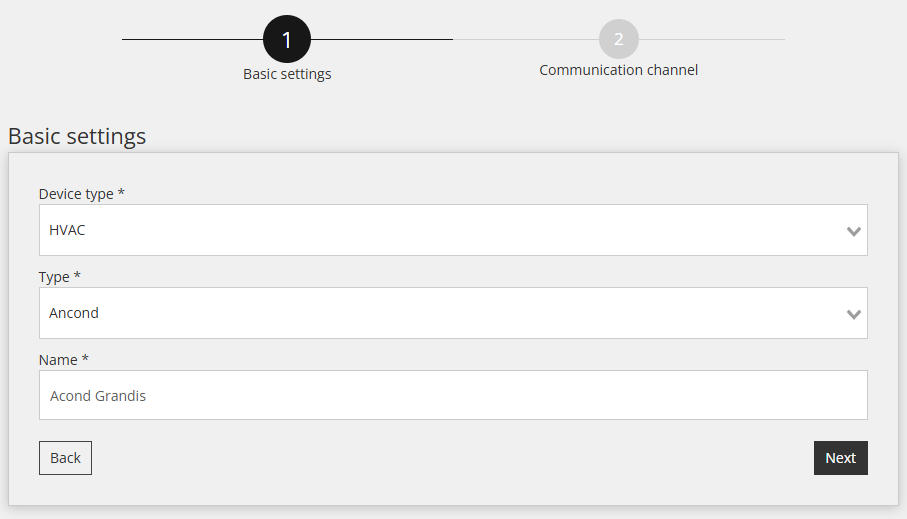

3.2 Izaberite uređaj koji želite da dodate
U prvom koraku (osnovna podešavanja), izaberite osnovne parametre uređaja koji želite da dodate:
- Tip uređaja: HVAC,
- Tip: Acond
- Ime: Navedite ime uređaja, na primer: Acond Grandis
Nakon što je sve uneto, pritisnite "Dalje".

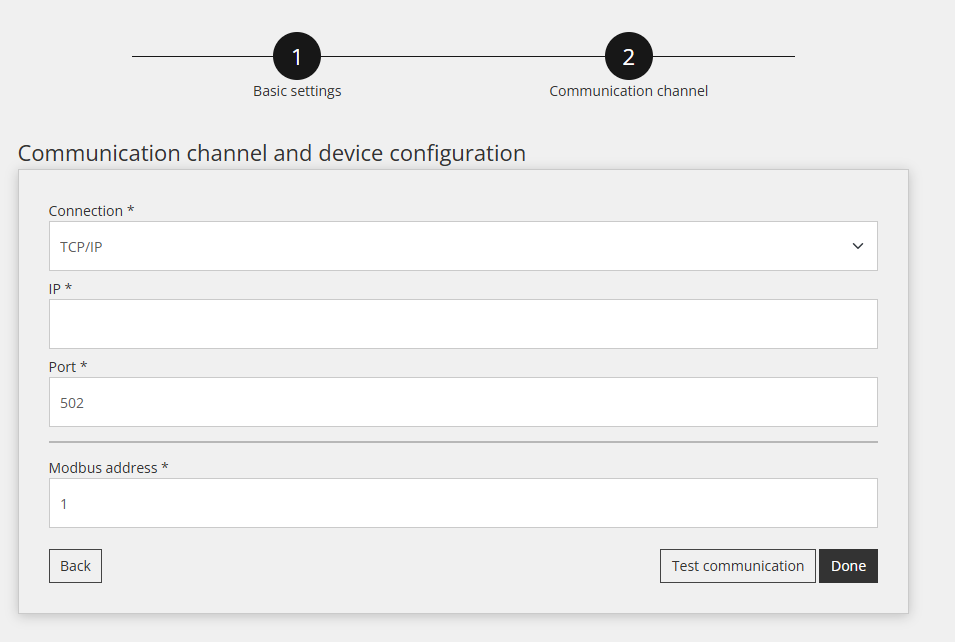

3.3 Komunikacioni kanal
Ovde morate da popunite informacije o vezi sa uređajem:
- Veza: TCP/IP
- IP: Unesite IP adresu koju ste dobili od Acond tehničara
- Port: 502
- Modbus adresa: podrazumevano 1, ali ove informacije takođe dolaze od tehničara
3.4 Test komunikacije
Test komunikacije se vrši pomoću dugmeta "Testiraj komunikaciju", koje se nalazi u donjem desnom uglu nakon svih polja parametara komunikacionog kanala.
Test komunikacije može da vrati dva odgovora:

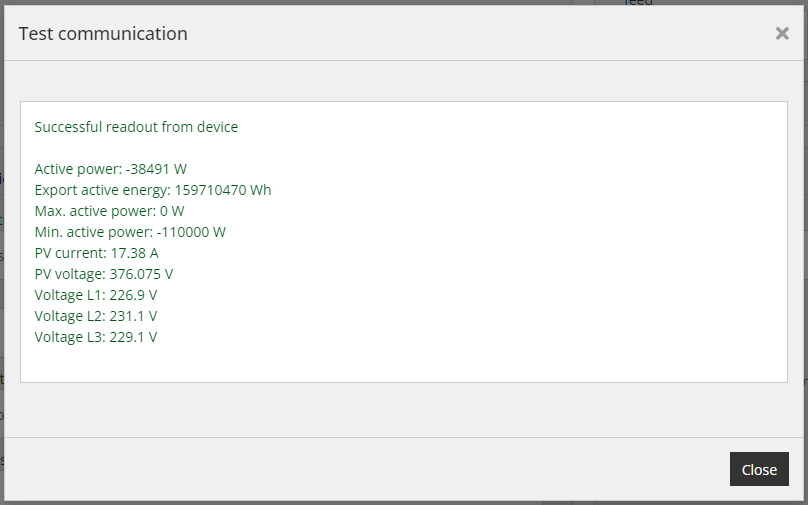

1. Komunikacija radi ispravno, slika ispod:

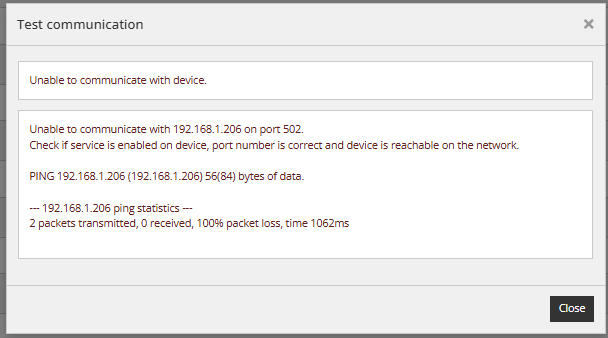

2. Komunikacija ne radi ispravno, slika ispod:

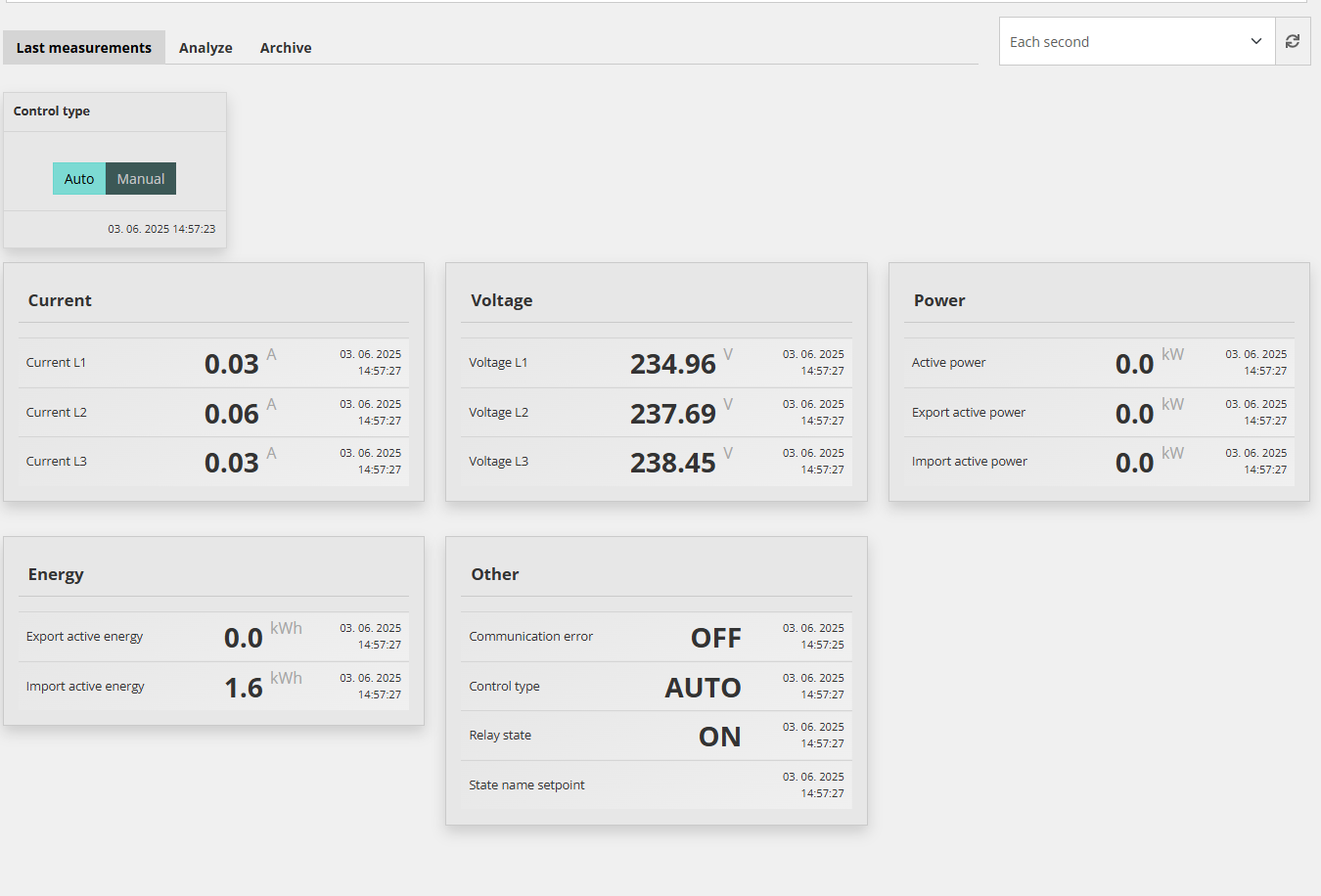

3.5 Poslednja merenja
Nakon uspešnog uspostavljanja komunikacije sa novo dodatim uređajem, njegove vrednosti se mogu proveriti pod Uređaji - Acond Toplotna Pumpa u Reduxi konfiguratoru kao dodatni test.
Za naprednu kontrolu toplotne pumpe, integrišite uređaj u Reduxi sistemsku strategiju. Pod Uređaji - Acond Toplotna Pumpa u Reduxi konfiguratoru, tip kontrole mora biti postavljen na AUTO tako da komande za strategiju utiču na toplotnu pumpu.
Da biste postigli maksimalnu fleksibilnost i smanjenje troškova energije u odnosu na dinamičku cenu i dinamičke tarife, sledite uputstva o tome kako definisati strategiju na ovom linku: Strategije za Reduxi kontroler.
Nakon uspešnog dodavanja uređaja i provere vrednosti, uređaj se može pregledati i kontrolisati i putem Reduxi aplikacije.
