Kako povezati Starcharge Aurora AC EVSE punjač sa Reduxi kontrolerom
Povežite Reduxi Controller sa StarCharge Aurora preko OCPP protokola. Reduxi može da smanji Vaš račun za struju za 70%.

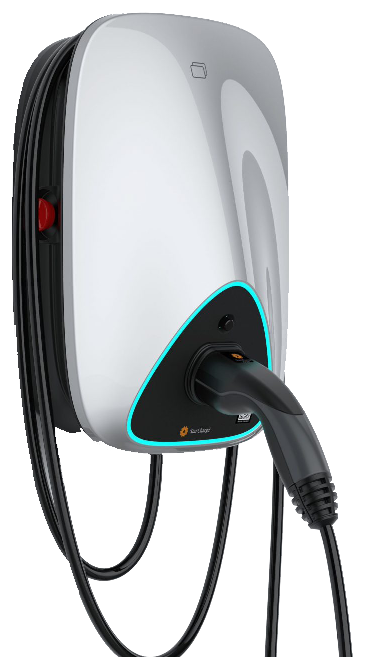

Tekstualni opis ove slike
Fotografija zidnog punjača za električna vozila (wallbox) na beloj pozadini. Kućište je sjajno belo i srebrno sa crnim donjim prednjim panelom obrubljenim cijan svetlosnom trakom. Crni utikač za punjenje umetnut je u utičnicu na prednjoj strani, a debeo crni kabl visi ispod u petljama. Crveno dugme ili lampica vidi se na levoj strani kućišta. Mali logotip je na prednjem panelu. Nema čitljivog teksta.
- Tehnička dokumentacija
- Potrebna oprema
- Instalacija punjača
- Prijava na veb interfejs uređaja Aurora
- Unos ChargePoint ID i podešavanje OCPP
- Podešavanje mrežnih postavki uređaja Aurora
- Prijava na Reduxi veb interfejs
- Dodavanje uređaja Aurora u Reduxi
- Provera očitavanja
- Rezime
- Česti problemi
- Povezani članci
1 Tehnička dokumentacija
Dokument proizvođača za StarCharge Aurora:
- StarCharge Aurora operation manual (English) – Instalacija, puštanje u rad, punjenje i održavanje zidnog punjača Aurora.
2 Potrebna oprema
Potrebno vam je:
- Reduxi Controller
- Zidni punjač StarCharge Aurora AC, instaliran
- Računar ili laptop za otvaranje veb interfejsa punjača
- Ethernet kabl (za LAN vezu ili za prvu prijavu)
- SIM kartica (samo za 4G vezu)
- Laptop ili tablet sa pristupom internetu za podešavanje uređaja u Reduxi
3 Instalacija punjača
Instalirajte zidni punjač prema uputstvu proizvođača i pustite ga u rad. Detalji su u priručniku: https://assets-global.website-files.com/5e870ec047674e044920655e/6388d21b3d2bede4cf01cfd5_Star%20Charge%20Wallbox_Operation%20Manual%20(English).pdf
Punjač možete povezati sa internetom na tri načina: SIM karticom, preko Wi‑Fi mreže ili Etherneta.
Fotografija prikazuje priključni prostor punjača. Umetnite SIM karticu ili priključite Ethernet kabl pored AC priključka.
Tekstualni opis ove slike
Crtež instalacije priključnog prostora unutar kućišta punjača StarCharge Aurora, viđen pod uglom: tamno telo punjača sa žuto obrubljenim okvirom koji sadrži priključnu lajsnu sa obojenim žicama (žuto-zelena, plava, braon, crna) i ljubičasti Ethernet kabl koji izlazi udesno kroz otvor za kabl. Tekstualne oznake: SIM Card; Wiring comparison; After using the blade to cut through threading position, thread the ethernet; Ethernet cable socket; Ethernet Cable. Crvene linije povezuju svaku oznaku sa njenim delom.
4 Prijava na veb interfejs uređaja Aurora
Nakon instalacije povežite se sa punjačem preko računara ili laptopa.
4.1 Povezivanje Ethernet kablom
192.168.88.1 i 192.168.88.200. Preporučujemo program kao što je NetSetMan. Možete je podesiti i u operativnom sistemu za mrežnu vezu.Tekstualni opis ove slike
Snimak ekrana programa NetSetMan (meni na nemačkom: Programm, Windows Tools, Optionen, Hilfe). Levo: stablo profila sa grupom Gruppe koja sadrži profile Auto i StarCharge Aurora. Desno: kartica Ethernet sa adapterom Intel(R) Ethernet Connection (18) I219-V. Odeljak IP & Gateway označen: IP-Adresse automatisch beziehen [automatsko dobijanje IP adrese] nije izabrano; Folgende IP-Adresse verwenden [korišćenje sledeće IP adrese] izabrano. U crvenom okviru: IP-Adresse: 192.168.88.200; Subnetzmaske: 255.255.255.0; Standardgateway: 192.168.88.1. Odeljak DNS-Server označen: DNS-Serveradresse automatisch beziehen nije izabrano; Folgende DNS-Serveradressen verwenden izabrano; Bevorzugt [željeni]: prazno; Alternativ [alternativni]: prazno (oba u crvenom okviru). Ispod: Erweiterte TCP/IP-Einstellungen sa WINS, Routentabelle i IPv6, sve neoznačeno.
Tekstualni opis ove slike
Kolaž od šest snimaka ekrana sistema Windows 11 sa crvenim okvirima i crvenim brojevima od 1 do 7 koji pokazuju kako se postavlja fiksna IP adresa na Ethernet adapteru. Korak 1: polje za pretragu menija Start na traci zadataka sa ukucanim tekstom network. Korak 2: rezultat pretrage Best match: View network connections, Control panel (crveni okvir); ispod su predlozi sa veba i stavke postavki (Wi-Fi settings, Firewall & network protection, Bluetooth and other devices settings, Proxy settings, VPN settings, Mobile hotspot). Korak 3: Control Panel, Network and Internet, prozor Network Connections sa listom adaptera (Bluetooth-Netzwerkverbindung nije povezan, OpenVPN Wintun mrežni kabl nije priključen, Ethernet Network 2 Intel(R) Ethernet Connection (crveni okvir), WLAN Intel(R) Wi-Fi 6 AX211 160MHz). Korak 4: dijalog Ethernet Status sa crvenim okvirom oko dugmeta Properties. Korak 5: dijalog Ethernet Properties (lista stavki na nemačkom), sa izabranim Internet Protocol, Version 4 (TCP/IPv4) (crveni okvir). Korak 6: crveni okvir oko dugmeta Properties u tom dijalogu. Korak 7: dijalog Internet Protocol Version 4 (TCP/IPv4) Properties: Obtain an IP address automatically nije izabrano; Use the following IP address izabrano, sa poljima IP address, Subnet mask i Default gateway popunjenim brojevima oblika 192.168.x.x (tačne cifre; maska podmreže izgleda kao 255.255.255.0); Use the following DNS server addresses izabrano, Preferred DNS server i Alternate DNS server prazni; crveni okvir oko tih polja.
192.168.88.206. Prijavite se sa podrazumevanim korisničkim imenom i lozinkom ispod.| Parametar | Vrednost |
|---|---|
| Korisnik | wbdh |
| Lozinka | 26835941 |
Tekstualni opis ove slike
Snimak ekrana stranice za prijavu na veb interfejs punjača Aurora. Pozadina: fotografija moderne poslovne ili fabričke zgrade sa tamnom fasadom i zelenim staklenim delovima pod plavim nebom; logotip kompanije i kineski znakovi slabo se vide na fasadi. U sredini: naslov Login (bled), dva tamna polja za unos sa oznakama Username i Password (mala crvena oznaka nalazi se na desnom kraju polja Username) i narandžasto dugme Sign me in. Sadržaj polja nije prikazan.
Tekstualni opis ove slike
Snimak ekrana veb interfejsa StarCharge, stranica Quick Setup (putanja Home / Quick Setup). Tamni levi meni: Quick Setup (istaknuto), Hardware Setting, Software Setting, Charging Status, Upload and download. Gornja traka: Language, User Set. Polja: ChargePoint Id: prazno, sa dugmadima Submit i Refresh. Odeljak OCPP Setting: IP or Domain Name: prazno; SSL Enable: disable (padajuća lista); Port: prazno; Path: prazno; Authorization key: prazno; dugmad Submit i Refresh. Odeljak Certificate Import: polje za datoteku sa dugmetom Browse i dugme Submit.
5 Unos ChargePoint ID i podešavanje OCPP
Tekstualni opis ove slike
Snimak ekrana veb interfejsa StarCharge, stranica Quick Setup, sa crvenim okvirima i crvenim brojevima od 1 do 8. Crveni okvir 1: Quick Setup u tamnom levom meniju (ostale stavke: Hardware Setting, Software Setting, Charging Status, Upload and download). Crveni okvir 2: ChargePoint Id: 1234. Crveni okvir oko obrasca OCPP Setting: 3. IP or Domain Name: 36.153.57.202; 4. SSL Enable: disable; 5. Port: 3400; 6. Path: /steve/websocket/CentralSystemSe (odsečeno, kraj nije prikazan); 7. Authorization key: prazno. Crveni okvir 8: dugme Submit pored dugmeta Refresh. Ispod: Certificate Import sa poljem za datoteku, dugmetom Brows i dugmetom Submit; naslov 4G configuration.
1 kada backend koristi TLS za pristup, a u suprotnom 0.9000./ocpp/1.6/json
6 Podešavanje mrežnih postavki uređaja Aurora
U veb interfejsu podesite kako se punjač povezuje sa internetom ili lokalnom mrežom. Opcije: 4G (SIM), Wi‑Fi ili LAN (Ethernet).
6.1 4G (SIM)
Tekstualni opis ove slike
Snimak ekrana veb interfejsa StarCharge, stranica Software Setting, sa crvenim okvirima i crvenim brojevima od 1 do 4. Tamni levi meni: Quick Setup, Hardware Setting, Software Setting (istaknuto, crveni okvir 1), Charging Status, Upload and download. Glavno područje: naslov 4G configuration (crveni okvir 2). Crveni okvir 3 oko obrasca: Enable modification (polje za potvrdu, izgleda označeno); polja APN, User, Pwd, Pin, sva prazna; padajuća lista EncrypType. Crveni okvir 4 oko dugmeta Submit, pored dugmeta Refresh. Ispod: naslov Ethernet configuration sa poljem za potvrdu Enable modification (neoznačeno) i dugmadima Submit i Refresh; naslov DNS configuration.
6.2 Wi‑Fi
Tekstualni opis ove slike
Snimak ekrana veb interfejsa StarCharge, stranica Software Setting, sa crvenim okvirima i crvenim brojevima od 1 do 4. Tamni levi meni: Quick Setup, Hardware Setting, Software Setting (istaknuto, crveni okvir 1), Charging Status, Upload and download. Glavno područje: naslov Wifi configuration (crveni okvir 2). Crveni okvir 3 oko obrasca: Wifi enable (označeno); Mode selection: STA (padajuća lista); SSID: prazno; Pwd: prazno; Channel: 1 (zasivljena padajuća lista); Encryption: WPA2 (padajuća lista); drugo označeno polje za potvrdu sa oznakom Encryption enable. Crveni okvir 4 oko dugmeta Submit, pored dugmeta Refresh.
6.3 LAN (Ethernet)
Tekstualni opis ove slike
Snimak ekrana veb interfejsa StarCharge, stranica Software Setting, sa crvenim okvirima i crvenim brojevima od 1 do 4. Tamni levi meni: Quick Setup, Hardware Setting, Software Setting (istaknuto, crveni okvir 1), Charging Status, Upload and download. Gornja traka: Language, User Set. Glavno područje: naslov Ethernet configuration (crveni okvir 2). Crveni okvir 3 oko dva označena polja za potvrdu: Enable modification i Dhcp enable. Crveni okvir 4 oko dugmeta Submit, pored dugmeta Refresh. Ispod: naslov DNS configuration sa neoznačenim poljem Dns enable i dugmadima Submit i Refresh.
7 Prijava na Reduxi veb interfejs
Reduxi veb interfejs možete da otvorite na dva načina:
Tekstualni opis ove slike
Snimak ekrana tri ekrana mobilne aplikacije Reduxi jedan pored drugog, sa cijan okvirima i brojčanim oznakama 2 do 4. Levi ekran (dashboard, tamna tema): ikona menija gore levo označena okvirom i oznakom 2; logotip 'reduxi'; kartice 'Real time data' (aktivna) i 'Statistics'; cena 5.79 € i temperatura 3.2 °C; dijagram toka energije sa kućom u sredini (-1.25 kW) i ikonama sa vrednostima 69.0 W, 1.3 kW, 1.1 kW (crveni prsten), -165.0 W sa 97 % (crveni prsten) i vrednostima 0.0 W pri dnu; kartice 'Power' i 'Energy'; donja navigacija: Dashboard, Diagnostics, Device control, Settings. Srednji ekran (bočni meni): logotip 'reduxi', 'Number of locations: 1233', naslov 'Reduxi device management', stavke '+ Add Reduxi location' i 'Reduxi devices' (označeno okvirom i oznakom 3), zatim 'My profile' i 'About app'. Desni ekran (stranica uređaja): Back; slika crnog Reduxi kontrolera sa dva Ethernet priključka; status 'Connected'; kartica 'Update available': 'New update is available for your Reduxi device.' sa dugmetom 'Download and install update'; kartica 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' sa dugmetom 'Activate tunnel connection' (označeno okvirom i oznakom 4); kartica 'Unit details' sa poljem 'Unit ID'.
Tekstualni opis ove slike
Snimak ekrana sastavljen od dva dela jedan pored drugog. Levi deo: ekran mobilne aplikacije Reduxi na tamnoj pozadini. Gore: dugme Back; slika crnog Reduxi kontrolera sa dva Ethernet priključka i redom stezaljki; status 'Connected' sa ikonom Wi-Fi. Kartica 'Update available': 'New update is available for your Reduxi device.' sa dugmetom 'Download and install update'. Kartica 'Connect to configurator' sa ikonom ključa: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' i dugme 'Open configurator', označeno cijan okvirom i brojčanom oznakom 5. Ispod: kartica 'Unit details' sa poljem 'Unit ID' (vrednost nije vidljiva). Desni deo: Reduxi Configurator otvoren u pregledaču, označen cijan okvirom i brojčanom oznakom 6. Zaglavlje: strelica nazad, 'Tunnel connection', ikona za ponovno učitavanje. Leva bočna traka sa ikonama (munja, čip, munja, stubni grafikon, zupčanik). Stranica 'Home' sa zelenom ikonom veze. Zeleno obaveštenje: 'New patch available. Click here to apply.' sa znakom zatvaranja X. Vreme 09:12:56. Dijagram toka energije sa kućom u sredini (1.700 kW) i ikonama za mrežu (0.000 kW), solar (1.700 kW), bateriju (zelena, 0.000 kW i 0.800 kW), uređaj levo (0.900 kW), električno vozilo i punjač ili uređaj pri dnu. Oznaka 'Energy manager' pri dnu.
http://reduxi.local. IP adresu kontrolera možete da pronađete na listi uređaja Vašeg rutera ili u aplikaciji Reduxi pod Reduxi devices.admin · Lozinka: admin (fabrička podrazumevana vrednost)Tekstualni opis ove slike
Snimak ekrana stranice za prijavu u Reduxi Configurator u prozoru pregledača Chrome. Adresna traka prikazuje 'Not secure' i 'reduxi.local'; adresna traka je označena cijan okvirom, a njena uvećana kopija (cijan okvir, tekst 'Not secure reduxi.local') prikazana je levo, povezana cijan linijom. Pozadina stranice: svetlosivi linijski crtež kuće sa solarnim panelima (zeleno), zidnom kutijom, invertorom, automobilom i punjačem. Gore levo: logotip 'reduxi configurator'. U sredini je okvir za prijavu sa naslovom 'Login', izborom jezika (engleska zastava, 'English'), poljem za korisničko ime i poljem za lozinku i tamnim dugmetom 'Login'.
Tekstualni opis ove slike
Snimak ekrana veb interfejsa Reduxi Configurator nakon prijave, svetla tema. Gore levo: logotip 'reduxi configurator'. Zaglavlje: 'Home' levo, zeleni status 'Connected' gore desno. Leva bočna traka: raširen odeljak 'Devices' sa listom stavki, zatim sklopljeni odeljci 'Manager', 'Configuration' i 'Settings'. Glavni deo: dijagram toka energije. Kuća u sredini sa prstenom, vrednost 24.20 kW. Ikona mreže gore levo, 24.20 kW (crvena tačka na njenoj liniji). Ikona solara gore desno, vrednost '-'. Leva ikona (baterija ili uređaj), 6.700 kW (zelena tačka na njenoj liniji). Desne ikone (baterijsko skladište i uređaj), vrednosti '-'. Ikona EV punjača dole levo, 31.00 kW. Još jedna ikona uređaja dole desno. Oznaka 'Energy manager' ispod kuće.
8 Dodavanje uređaja Aurora u Reduxi
Uspostavite OCPP komunikaciju između StarCharge Aurora i Reduxi Controller.
8.1 Osnovne postavke
Prijavite se u lokalni Reduxi Configurator (pogledajte tačku 7) i kliknite na + Add device.
Tekstualni opis ove slike
Snimak ekrana bočne trake alata Reduxi Configurator. Zaglavlje: logotip reduxi Configurator. Odeljak Devices (sa ikonom minus) navodi: Iskraemeco AM550 (ikona dalekovodnog stuba) i dve stavke sa ikonama sunca i bez vidljivih naziva. Pri dnu je dugme Add device sa znakom plus, označeno cijan pravougaonikom.
U prvom koraku izaberite osnovna podešavanja:
- Tip uređaja:
EV charger - Type:
OCPP 1.6 - JSON - Name: naziv po Vašem izboru, na primer StarCharge Aurora
Tekstualni opis ove slike
Snimak ekrana Reduxi Configurator, korak 1 od 2 Basic settings. Indikator koraka: 1 Basic settings (aktivan), 2 Communication channel (siv). Obrazac Basic settings: Device type (obavezno): EV charger; Type (obavezno): OCPP 1.6 - JSON; Name (obavezno): StarCharge Aurora. Dugmad: Back (levo), Next (desno, tamno).
8.2 Komunikacione postavke
Drugi korak podešava komunikacioni kanal za OCPP. Definišite Device identifier. To mora biti isti ID kao ChargePoint ID na punjaču. Reduxi Controller automatski generiše URL za OCPP JSON 1.6. Dodajte /Device ID na kraj tog URL-a.
| Parametar | Vrednost |
|---|---|
| Identifikator uređaja | Isto kao ChargePoint ID na punjaču |
| Controller OCPP JSON 1.6 URL | Generiše ga kontroler. Dodajte /Device ID na kraj. Primer: ws://192.168.1.200/ocpp/1.6/json/my_station_ID1
|
Tekstualni opis ove slike
Snimak ekrana Reduxi Configurator, korak 2 od 2 Communication channel (korak 1 Basic settings, korak 2 Communication channel). Obrazac Communication channel and device configuration, napomena: There are no available connections. Polja: Device identifier (obavezno): my_staion_ID1 [kako je prikazano], označeno cijan pravougaonikom; Connector (obavezno): 1; Charger type (obavezno): AC; Energy counter: Default; Allocate power to EVSE when EV is not connected to EVSE: Default; Per phase max. current (obavezno): Manual override; Per phase max. current manual override: 32, savet: In effect when manual override is selected; Forward communication to backend OCPP server: prazno; Override authentication username for backend OCPP server: prazno; Override authentication password for backend OCPP server: prazno; Forward measurements to backend OCPP server once every: prazna padajuća lista; Allow new charging session: Always. Poslednje polje, označeno cijan pravougaonikom: Controller OCPP (JSON 1.6) URL: ws://10.0.0.185/ocpp/1.6/json, sa ikonom za kopiranje desno. Dugmad: Back (levo), Done (desno, tamno).
8.3 Test komunikacije
Kliknite na Test communication dole desno, ispod polja komunikacionog kanala. Test proverava OCPP komunikaciju i ništa ne čuva. Ako test uspe, kliknite na Done: uređaj se kreira tek klikom na Done.
Test daje jedan od tri rezultata:
Slučaj 1: Komunikacija radi ispravno.
Tekstualni opis ove slike
Snimak ekrana dijaloga Testkommunikation na nemačkom jeziku u Reduxi Configurator, sa krstićem za zatvaranje. Zeleni tekst u belom okviru: Successful readout from device. Active power: 0.0 W; Current L1: 0.0 A; Current L2: 0.0 A; Current L3: 0.0 A; Max. active power: 0.0 W; Min. active power: 0.0 W; State name: UNKNOWN null. Additional parameter - CURRENT_PHASE_MAX: 0.0; Additional parameter - IMPORT_ENERGY_ACTIVE_SESSION: 0.0. Tamno dugme dole desno: Schließen [Zatvori].
Slučaj 2: Unable to communicate with device 1, ID of device is not set or is different.
Tekstualni opis ove slike
Snimak ekrana dijaloga Testkommunikation na nemačkom jeziku u Reduxi Configurator, sa krstićem za zatvaranje. Prvi okvir, crveni tekst: Keine Kommunikation mit dem Gerät möglich. [Komunikacija sa uređajem nije moguća.] Drugi okvir, crveni tekst: Number of devices found on OCPP - JSON 1.6: 1; Device identifier: 0000241500065. Tamno dugme dole desno: Schließen [Zatvori].
ID koji ste dodelili u Reduxi Controller ne poklapa se tačno sa ID-om punjača. Proverite oba i pokušajte ponovo.
Slučaj 3: Nije pronađen nijedan uređaj sa OCPP 1.6 komunikacijom.
Tekstualni opis ove slike
Snimak ekrana dijaloga Test communication na nemačkom jeziku u Reduxi Configurator, naslov: Testkommunikation, sa krstićem za zatvaranje. Poruka crvenim tekstom u belom okviru: Keine Kommunikation mit dem Gerät möglich. [Komunikacija sa uređajem nije moguća.] Tamno dugme dole desno: Schließen [Zatvori].
Postavke na punjaču nisu sačuvane, Aurora nema internet vezu ili je putanja do Reduxi Controller neispravna. Proverite internet vezu punjača, ožičenje (ako postoji) i postavke.
9 Provera očitavanja
9.1 Poslednja merenja
Nakon uspostavljanja komunikacije proverite očitavanja novog uređaja pod Devices – Last measurements u Reduxi Configurator.
9.2 Uključivanje upravljanja preko Reduxi
Za naprednu kontrolu punjača uključite uređaj u Reduxi strategiju. Pod Devices u Reduxi Configurator postavite control type na AUTO. Tek tada komande strategije utiču na punjač.
Da biste koristili dinamičke cene i dinamične tarife, definišite strategiju kako je opisano u članku Strategije za Reduxi kontroler.
Nakon dodavanja uređaja možete ga pratiti i njime upravljati i u Reduxi cloud aplikaciji.
✓ Rezime
Priprema (tačke 1–3): Pročitajte priručnik, pripremite opremu i instalirajte zidni punjač.
StarCharge Aurora (tačke 4–6): Prijavite se na veb interfejs, unesite ChargePoint ID i OCPP podatke kontrolera, zatim podesite 4G, Wi‑Fi ili LAN.
Dodavanje u Reduxi (tačke 7–8): Prijavite se, dodajte OCPP 1.6 - JSON uređaj sa ChargePoint ID kao Device identifier, pokrenite Test communication i kliknite na Done.
Puštanje u rad (tačka 9): Proverite poslednja merenja i postavite control type na AUTO.
→ Česti problemi
| Problem | Rešenje |
|---|---|
| Test communication: ID uređaja nije postavljen ili je drugačiji | Device identifier u Reduxi mora tačno odgovarati ChargePoint ID-u punjača (tačka 5, tačka 8.2). |
| Test communication: nije pronađen nijedan uređaj sa OCPP 1.6 komunikacijom | Proverite da li su postavke sačuvane na punjaču, da li Aurora ima internet vezu i da li je putanja do kontrolera ispravna (tačke 5 i 6). |
| Veb interfejs punjača se ne otvara | Postavite IP adresu računara na 192.168.88.1–200 i otvorite 192.168.88.206 (tačka 4.1). |
| Open configurator se ne otvara ili ostaje prazan | Tunel još nije aktivan. Sačekajte oko 30 sekundi i proverite da li je kontroler na mreži. |
Prijava sa admin se odbija |
Lozinka je promenjena tokom instalacije. Pitajte instalatera. Lozinka za Reduxi nalog ovde ne radi. |
reduxi.local se ne učitava |
Vaš uređaj nije u istoj mreži kao kontroler. Koristite IP adresu ili tunelsku vezu. |
| Test komunikacije ne uspeva, uređaj je offline | Proverite dostupnost, IP adresu / port / unit ID i da li je protokol omogućen na uređaju. |
