Reduxi sa Starcharge Aurora AC EVSE punjačem

Updated

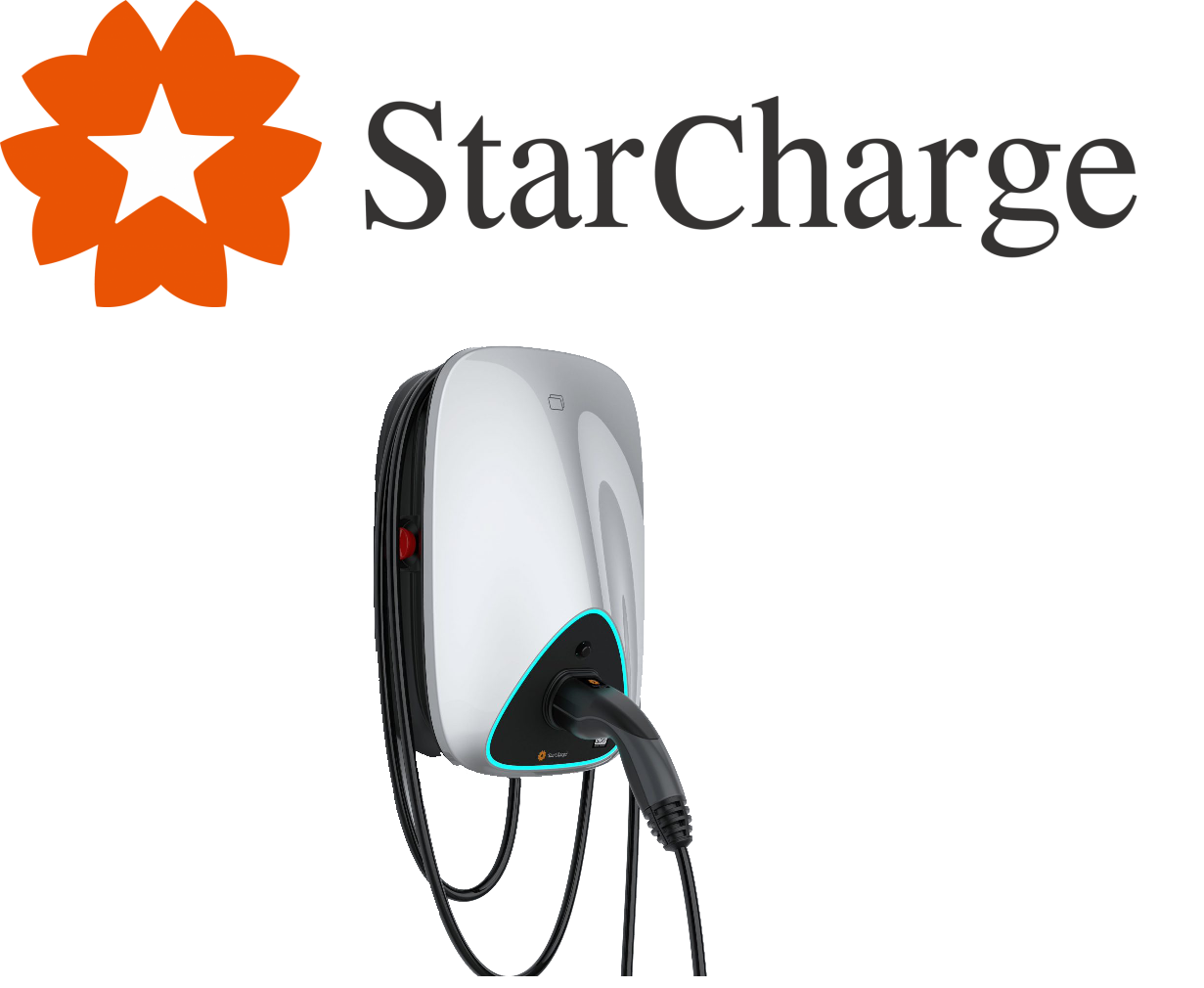

Povežite Reduxi kontroler sa StarCharge Aurora i iskoristite OCPP protokol. Reduxi može smanjiti vaš račun za struju za 70%.

1. Instalirajte

Instalirajte zidnu kutiju prema uputstvima proizvođača i pustite je u rad.

Za više detalja, pratite link do priručnika:
https://assets-global.website-files.com/5e870ec047674e044920655e/6388d21b3d2bede4cf01cfd5_Star%20Charge%20Wallbox_Operation%20Manual%20(English).pdf

Imate tri opcije za povezivanje stanice za punjenje na internet: preko SIM kartice, WiFi, ili Ethernet.

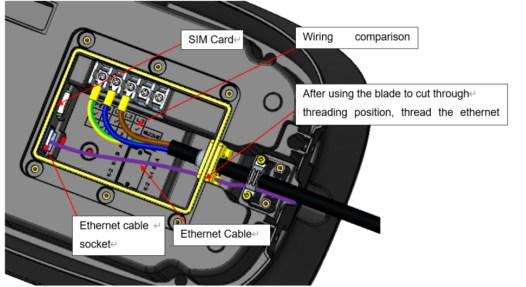

Sledeća fotografija prikazuje oblast povezivanja stanice za punjenje. Tamo možete instalirati SIM karticu ili povezati Ethernet kabl pored AC konektora:

2. Prijava na Aurora veb stranicu

Nakon što je stanica za punjenje instalirana, morate se povezati na nju koristeći svoj PC ili Laptop.



2.1 Povezivanje preko Ethernet kabla:

  1. Povežite svoj PC ili laptop direktno na stanicu za punjenje ili alternativno na lokalni prekidač na koji je stanica za punjenje takođe povezana.

  2. Privremeno podesite IP adresu vašeg PC-a ili laptopa. Koristite IP adresu između 192.168.88.1-200
    Preporučujemo programe kao što su NetSetMan ili slični. Alternativno, podešavanja se takođe mogu izvršiti direktno u operativnom sistemu za odgovarajuću mrežnu vezu.

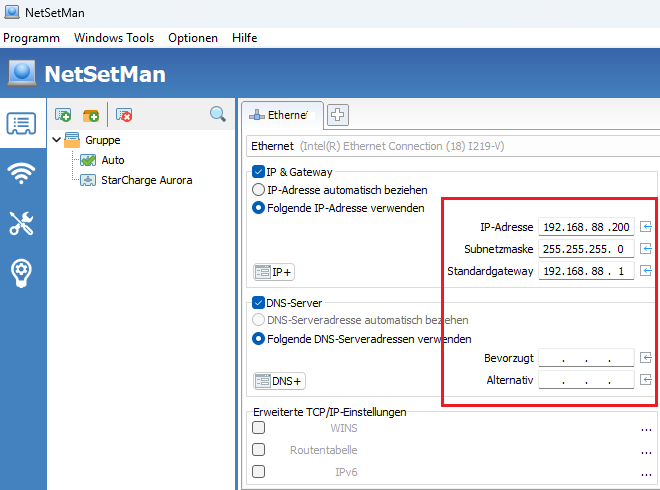

    NetSetMan:

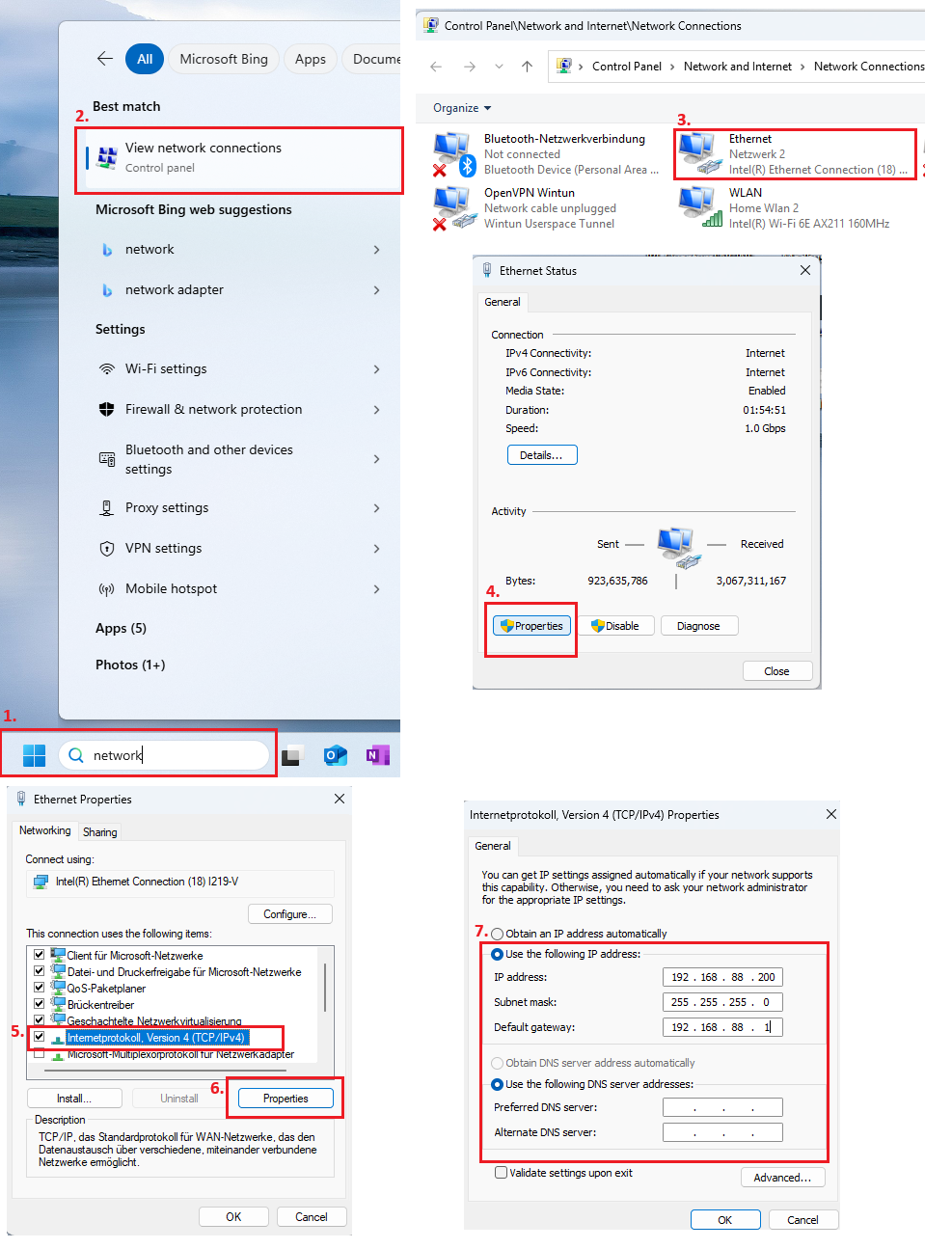

    Podešavanja za Windows:

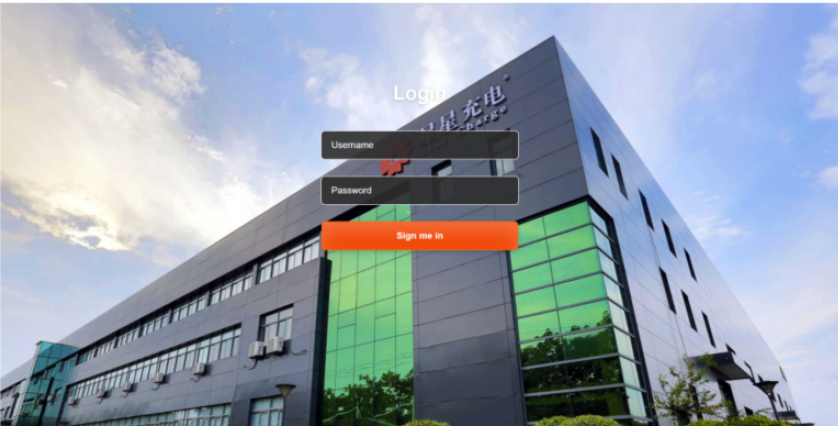

  3. Otvorite svoj pretraživač i unesite podrazumevanu IP adresu stanice za punjenje: 192.168.88.206

    za prijavu koristite:
    korisnik: wbdh
    lozinka: 26835941

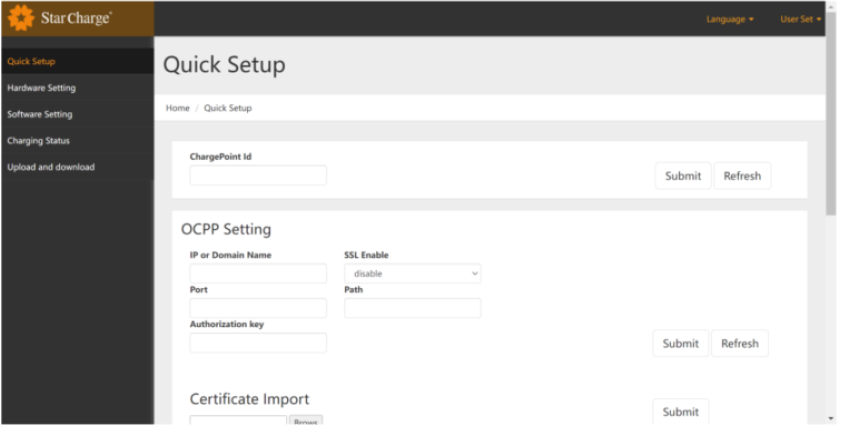

  4. Sada biste trebali biti na veb interfejsu stanice za punjenje:

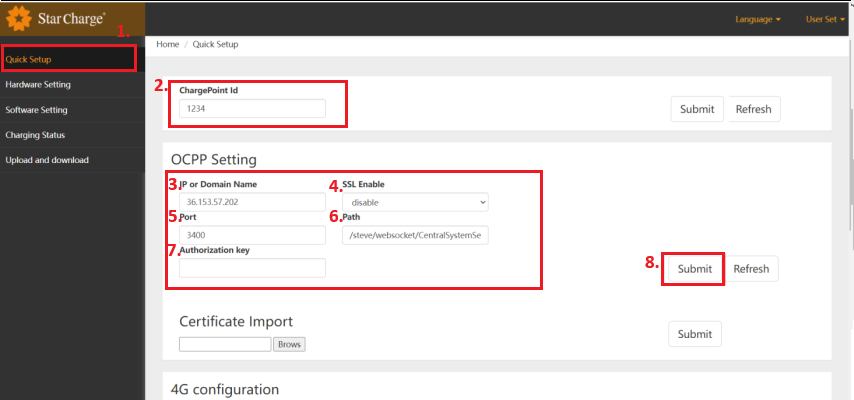

3. Unesite ID punjača i podesite OCPP

  1. Izaberite Brzo podešavanje na levoj strani glavne stranice
  2. Unesite ID punjača i potvrdite klikom na Pošalji
    Važno: Zabeležite ovo za kasnije
  3. Unesite IP adresu Reduxi kontrolera koji je instaliran na lokaciji.
  4. SSL_Enable: Vrednost je 1 kada pozadinski sistem koristi TLS za pristup, inače je vrednost 0.
  5. Unesite broj porta 9000
  6. Unesite putanju sa Reduxi kontrolera: /ocpp/1.6/json
  7. Autorizacioni ključ: ostavite ga prazno
  8. Kliknite na Pošalji u OCPP delu da biste potvrdili slanje informacija o podešavanju pozadinskom sistemu.



4. Konfigurišite mrežna podešavanja Aurora

Kada ste na veb interfejsu stanice za punjenje, morate konfigurisati mrežna podešavanja.

Imate sledeće opcije za povezivanje stanice za punjenje na internet ili lokalnu mrežu:

  • 4G (SIM)
  • WiFi
  • LAN (Ethernet)

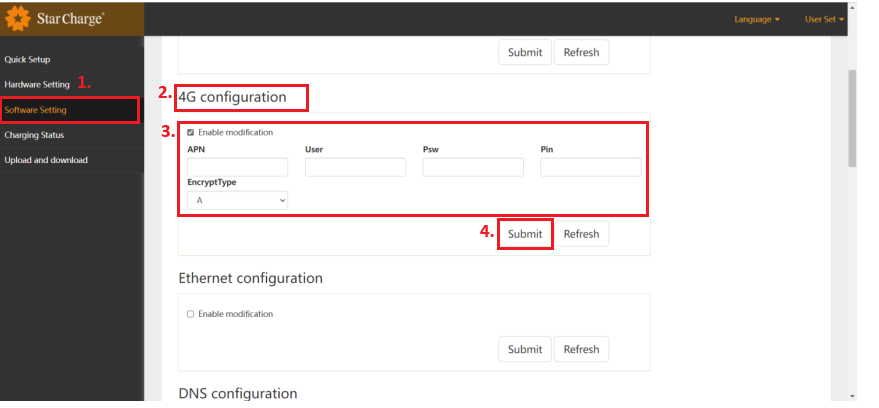

4.1 4G (SIM)

  1. Izaberite Software Setting na levoj strani glavne stranice.
  2. Pronađite 4G konfiguraciju
  3. Kliknite Omogući izmenu i unesite informacije koje ste dobili od svog mobilnog provajdera.

  4. Potvrdite sa pošalji

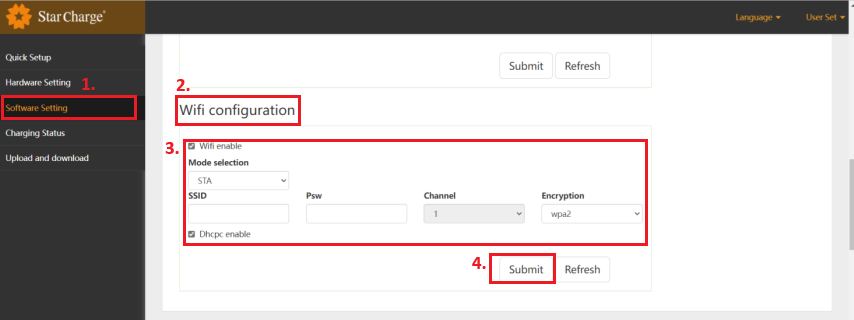

4.2 WiFi

  1. Izaberite Software Setting na levoj strani glavne stranice

  2. Pronađite WiFi konfiguraciju i omogućite je

  3. U izboru režima izaberite STA i popunite „SSID“ (Wi-Fi ID) „Psw“ (Wi-Fi lozinka) i „Encryption“ (generalno izaberite wpa2)
    Preporučujemo da dodelite statičku IP adresu prema mreži dostupnoj na vašoj lokaciji.
    Važno: Molimo zabeležite ovu adresu jer će vam trebati kasnije.

  4. Potvrdite klikom na pošalji.

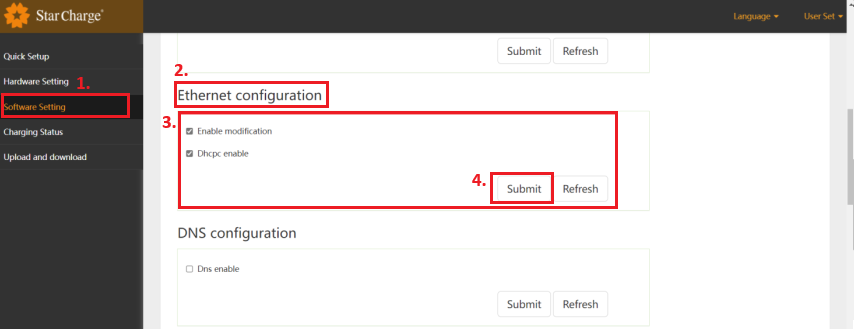

4.3 LAN (Ethernet)

  1. Izaberite Software Setting na levoj strani glavne stranice

  2. Pronađite Ethernet konfiguraciju i omogućite je

  3. Preporučujemo da dodelite statičku IP adresu prema mreži dostupnoj na vašoj lokaciji.
    Važno: Molimo zabeležite ovu adresu jer će vam trebati kasnije.

  4. Potvrdite klikom na pošalji.



Kada završite sa ovim podešavanjima, isključite svoj uređaj sa stanice za punjenje i, ako koristite LAN vezu, povežite Ethernet kabl na Reduxi kontroler ili prekidač. Zatim nastavite sa podešavanjem na Reduxi kontroleru.





5. Kreirajte konfiguraciju za OCPP komunikaciju između Starcharge Aurora i Reduxi kontrolera

4.1 Dodaj uređaj

Prvo se prijavite na lokalni Reduxi konfigurator i dodajte novi uređaj klikom na dugme Dodaj uređaj.

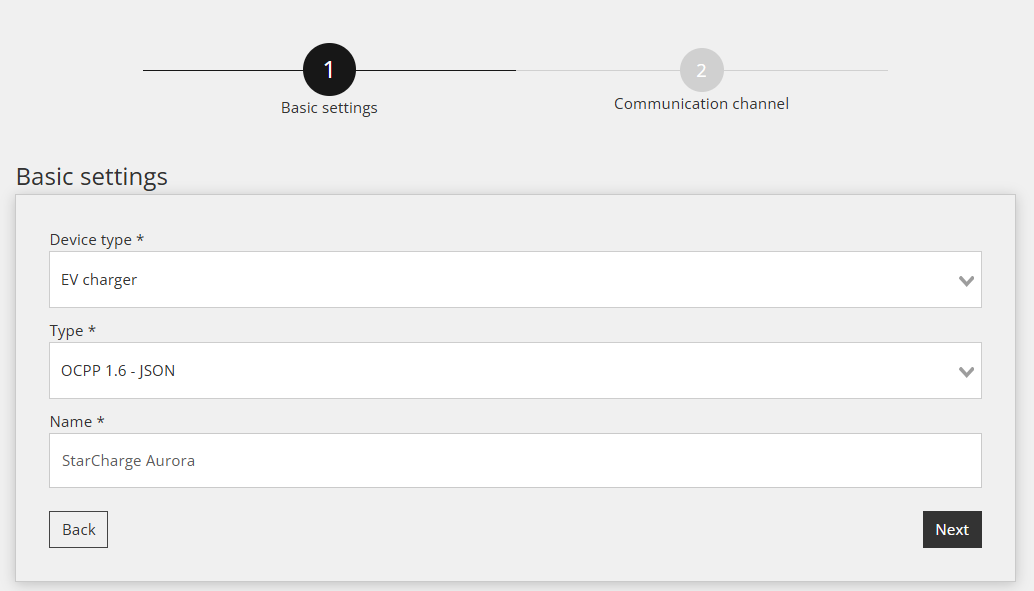

4.2 Izaberite uređaj koji želite da dodate


U prvom koraku definišu se osnovna podešavanja:

  • Izaberite Tip uređaja: EV punjač,
  • Izaberite Tip: OCPP 1.6 - JSON,
  • Nazovite uređaj kako želite, na primer: StarCharge Aurora

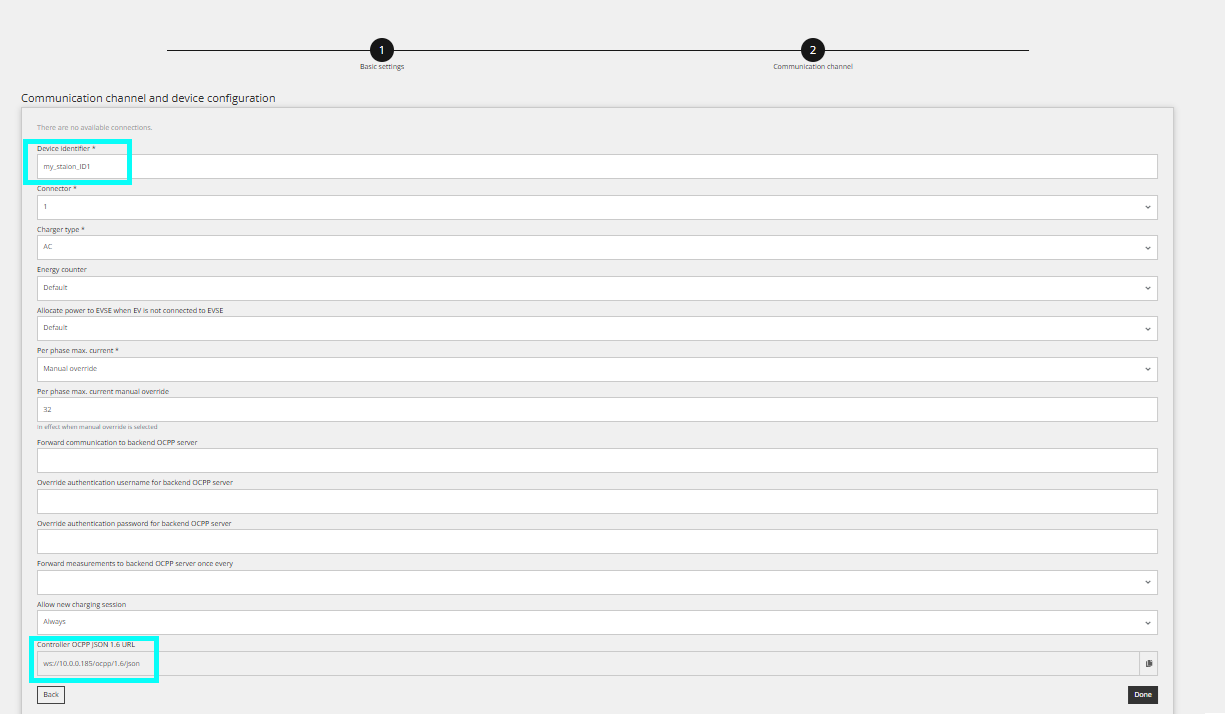

4.3 Konfiguracija uređaja za OCPP


Drugi korak se koristi za komunikacioni kanal, kako bi OCPP komunikacija funkcionisala pravilno.



Prvo definišite identifikator uređaja (Mora biti isti ID kao na stanici za punjenje).
U slučaju OCPP json 1.6 protokola potrebna je URL adresa, koja se automatski generiše od strane Reduxi kontrolera. Kada generišete URL, potrebno je da dodate /Device ID na kraju URL-a.  Primer URL-a: ws://192.168.1.200/ocpp/1.6/json/my_station_ID1.


4.5 Test komunikacije


Test komunikacije se vrši preko dugmeta Test komunikacije, koje se nalazi u donjem desnom uglu, nakon polja Komunikacioni kanal.



Postoje tri različita slučaja odgovora komunikacije.

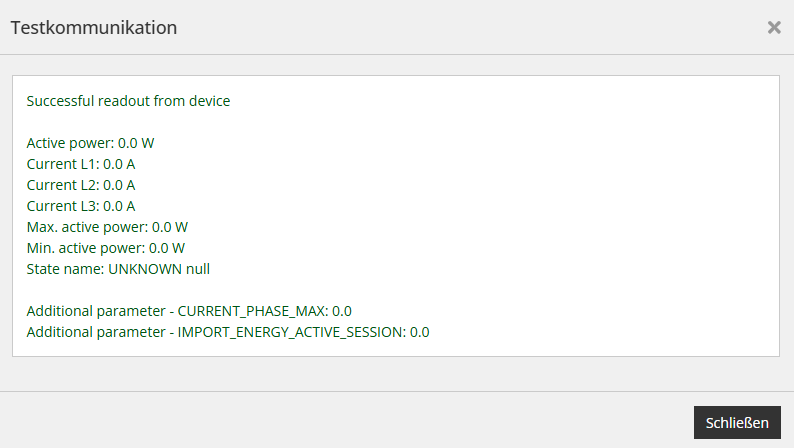

Slučaj 1: Komunikacija funkcioniše ispravno:

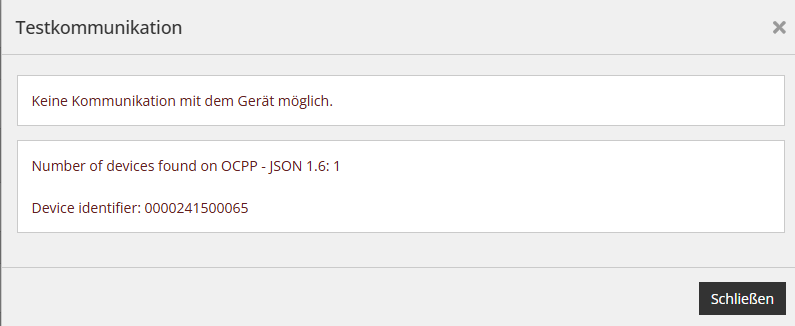

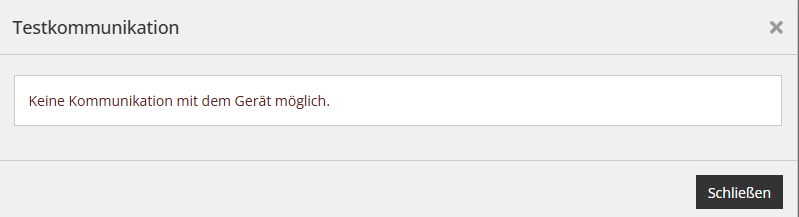

Slučaj 2: Nemoguće komunicirati sa uređajem 1, ID uređaja nije postavljen ili je drugačiji:

U ovom slučaju, ID koji ste dodelili Reduxi kontroleru se ne podudara tačno sa ID-jem stanice za punjenje. Proverite informacije i pokušajte ponovo.



Slučaj 3: Nije pronađen nijedan uređaj sa OCPP 1.6 komunikacijom:

U ovom slučaju, podešavanja na stanici za punjenje nisu sačuvana, ili Aurora nema internet konekciju, ili je putanja do Reduxi kontrolera netačna. Proverite internet konekciju punjača, ožičenje (ako postoji) i podešavanja.

Kada se uređaj uspešno doda preko konfiguratora, može se nadgledati i kontrolisati putem Reduxi cloud aplikacije.
