Kako povezati uređaje kompanije SMA Solar Technology sa Reduxi kontrolerom

Updated
⚡ Reduxi Controller · Baza znanja

Kako povezati uređaje kompanije SMA Solar Technology sa Reduxi kontrolerom

Integracija Reduxi-SMA omogućava fleksibilno puštanje invertora u rad za balansiranje mreže, povećava efikasnost i otvara mogućnosti arbitraže za uštedu troškova i veću dobit.

🔧 SMA Data Manager, Speedwire/Webconnect Data Module ili SMA invertor sa LAN portom · Reduxi Controller
🌐 Modbus TCP/IP
🔢 Port 502

📄 Preuzmite kao PDF

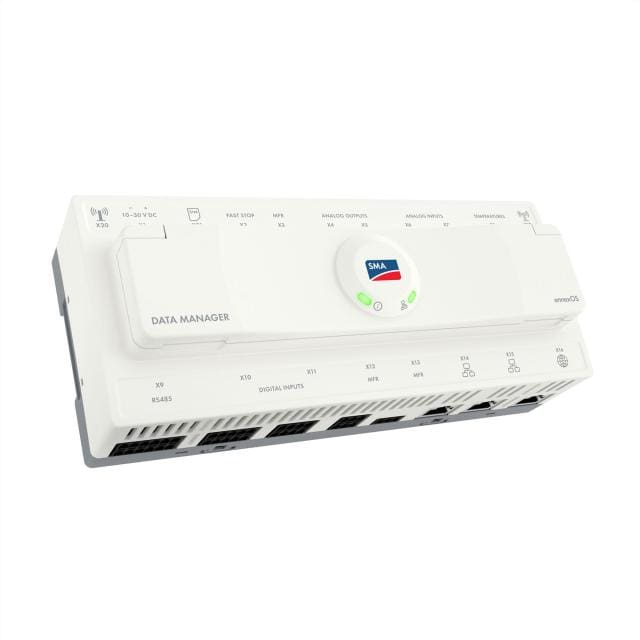

Fotografija uređaja SMA Data Manager M, belo kućište sa SMA logotipom i zelenim LED lampicama
SMA Data Manager M (slika distributera)
Tekstualni opis ove slike

Fotografija proizvoda SMA Data Manager M na beloj pozadini: belo, široko kućište za DIN šinu, viđeno odozgo pod uglom. Gornji poklopac prikazuje SMA logotip u okruglom polju sa zelenim statusnim LED lampicama i tekstom DATA MANAGER dole levo. Redovi sitnih odštampanih oznaka priključaka i portova prate gornju i prednju ivicu, a priključni blokovi i mrežni portovi nalaze se pri dnu prednje strane.

📋 U ovom članku
  1. Tehnička dokumentacija
  2. Potrebna oprema i mogućnosti povezivanja
  3. Uključivanje Modbus TCP/IP na SMA uređaju
  4. Prijava na Reduxi veb interfejs
  5. Dodavanje SMA uređaja u Reduxi
  6. Provera očitavanja
  7. Rezime
  8. Česti problemi
  9. Povezani članci

1 Tehnička dokumentacija

Stranice proizvođača i priručnici:

2 Potrebna oprema i mogućnosti povezivanja

2.1 Potrebna oprema

  • Reduxi Controller
  • SMA Data Manager, SMA Speedwire/Webconnect Data Module ili SMA invertor sa LAN portom (pogledajte tačku 2.2)
  • IP adresa SMA uređaja
  • Laptop ili tablet sa pristupom internetu za podešavanje uređaja u Reduxi

2.2 Mogućnosti povezivanja

Reduxi sistem podržava nekoliko mogućnosti povezivanja. Sve koriste protokol Modbus TCP/IP za komunikaciju sa invertorima. Ovaj standardni pristup omogućava pouzdano prikupljanje podataka u realnom vremenu sa Vaših fotonaponskih invertora i drugih uređaja.

Opcija Hardver Šta radi
1 SMA Data Manager Most između invertora, brojila energije i baterija. Reduxi prikazuje sve uređaje po kategoriji kao zbir.
2 SMA Speedwire/Webconnect Data Module Omogućava LAN komunikaciju invertora i uključuje Modbus TCP/IP.
3 Direktna LAN veza sa SMA invertorom Bez dodatnog hardvera. Invertori sa LAN portom komuniciraju preko Modbus TCP/IP.

3 Uključivanje Modbus TCP/IP na SMA uređaju

3.1 Opcija 1: SMA Data Manager

Uređaji su povezani sa SMA Data Manager preko RS485. SMA Data Manager se sa Reduxi sistemom povezuje preko Modbus TCP/IP. Reduxi sabira i prikazuje sve uređaje po kategoriji:

  • PV
  • Baterije
  • Brojila energije
  • EVSE

Uključite Modbus TCP/IP na SMA Data Manager kako je opisano u SMA onlajn priručniku.

Koraci za merenja na mreži

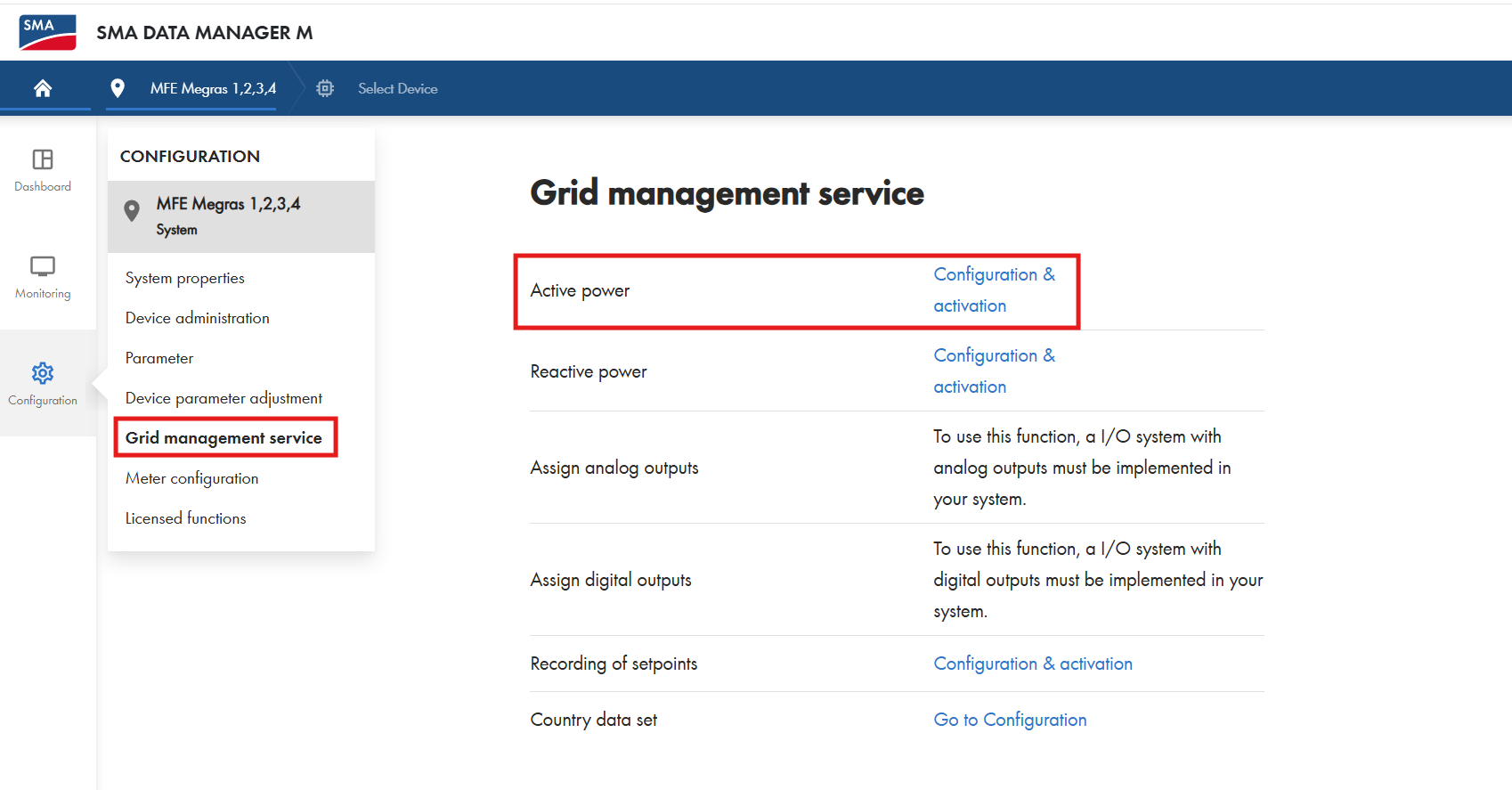

SMA Data Manager M, Configuration ' Grid management service, istaknut red Active power
Korak 1: Grid management service – Active power
Tekstualni opis ove slike

Snimak ekrana veb interfejsa uređaja SMA Data Manager M. Zaglavlje: SMA logotip, tekst SMA DATA MANAGER M, traka sa putanjom sa MFE Megras 1,2,3,4 i Select Device. Leva traka sa ikonama: Dashboard, Monitoring, Configuration (izabrano). Meni Configuration pod MFE Megras 1,2,3,4 System: System properties, Device administration, Parameter, Device parameter adjustment, Grid management service (istaknuto crvenim okvirom), Meter configuration, Licensed functions. Glavna stranica sa naslovom Grid management service, tabela sa redovima: Active power (crveni okvir) sa vezom Configuration & activation; Reactive power sa vezom Configuration & activation; Assign analog outputs sa tekstom: To use this function, a I/O system with analog outputs must be implemented in your system.; Assign digital outputs sa istom vrstom teksta za digitalne izlaze; Recording of setpoints sa vezom Configuration & activation; Country data set sa vezom Go to Configuration.

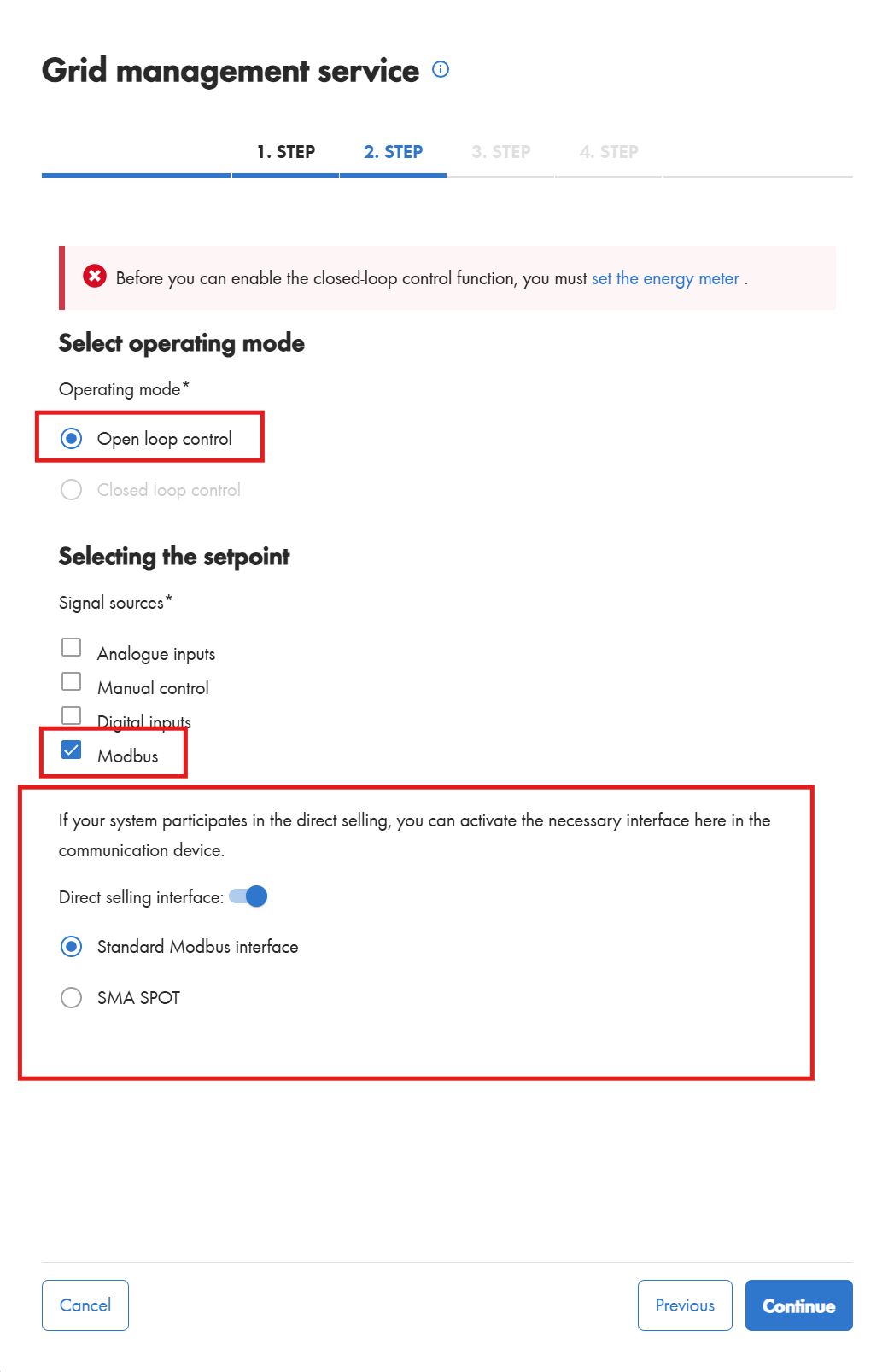

SMA Data Manager Grid management service, korak 2: Open loop control, Modbus označen, interfejs za direktnu prodaju uključen
Korak 2: radni režim i izbor zadate vrednosti
Tekstualni opis ove slike

Snimak ekrana veb interfejsa uređaja SMA Data Manager, stranica Grid management service (sa ikonom informacije), visoka slika. Kartice koraka: 1. STEP, 2. STEP (aktivna, plava), 3. STEP i 4. STEP (zasivljene). Crveni baner sa greškom: Before you can enable the closed-loop control function, you must set the energy meter (set the energy meter je plava veza). Odeljak Select operating mode, Operating mode*: radio dugme Open loop control izabrano (crveni okvir); Closed loop control zasivljeno, nije izabrano. Odeljak Selecting the setpoint, Signal sources*: polja za potvrdu Analogue inputs (nije označeno), Manual control (nije označeno), Digital inputs (nije označeno), Modbus (označeno, crveni okvir). Veliki crveni okvir oko teksta: If your system participates in the direct selling, you can activate the necessary interface here in the communication device. Unutar njega: Direct selling interface: prekidač uključen; radio dugme Standard Modbus interface izabrano; radio dugme SMA SPOT nije izabrano. Pri dnu: dugmad Cancel, Previous, Continue (plavo, ispunjeno).

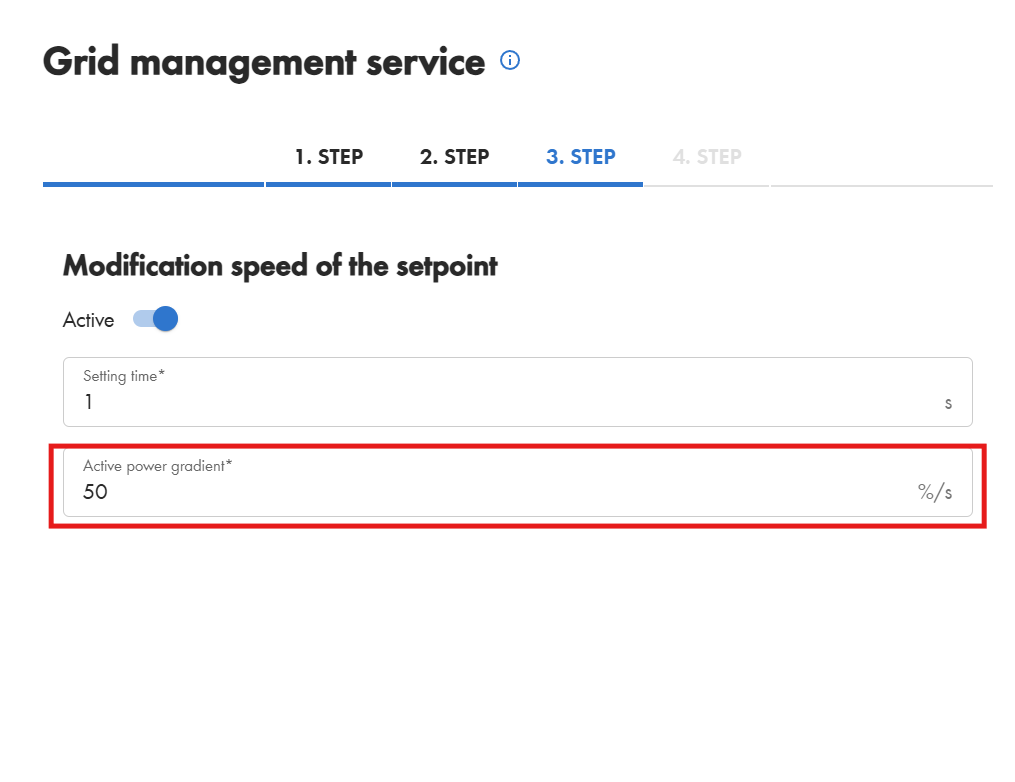

SMA Data Manager Grid management service, korak 3: Active power gradient 50 %/s u crvenom okviru
Korak 3: brzina promene zadate vrednosti
Tekstualni opis ove slike

Snimak ekrana veb interfejsa uređaja SMA Data Manager, stranica Grid management service (sa ikonom informacije). Kartice koraka: 1. STEP, 2. STEP, 3. STEP (aktivna, plava), 4. STEP (zasivljena). Naslov odeljka: Modification speed of the setpoint. Prekidač Active: uključen. Polja: Setting time*: 1, jedinica s; Active power gradient*: 50, jedinica %/s (ovo polje je označeno crvenim okvirom).

3.2 Opcija 2: SMA Speedwire/Webconnect Data Module

Modul omogućava LAN komunikaciju invertora (pogledajte tačku 2.4 u SMA dokumentu povezanom u ⁠tački 1⁠) i uključuje Modbus TCP/IP.

Uključite Modbus TCP/IP na modulu kako je opisano u SMA priručniku. Zatim testirajte vezu (pogledajte ⁠tačku 3⁠).

3.3 Opcija 3: direktna LAN veza sa SMA invertorom

Nije potreban dodatni hardver. Invertor ima LAN port koji omogućava komunikaciju preko Modbus TCP/IP.

Povežite se sa softverskim interfejsom invertora i aktivirajte Modbus TCP/IP. Zatim testirajte vezu (pogledajte ⁠tačku 3⁠).

3.4 Testiranje porta 502

Nakon što uključite Modbus TCP/IP, testirajte vezu u Reduxi Configurator. Otvorite ga pomoću IP adrese kontrolera ili reduxi.local (pogledajte ⁠tačku 4⁠).

  • Otvorite Reduxi Configurator.
  • Idite na Settings – System – Tools.
  • Pokrenite TCP port test sa IP adresom SMA uređaja i portom 502.
Meni Reduxi Configurator Settings ' System ' Tools, TCP port test istaknut crvenim okvirom
Settings – System – Tools
Tekstualni opis ove slike

Snimak ekrana levog navigacionog menija u Reduxi Configurator (logotip: reduxi Configurator). Stavke menija odozgo: Devices (+, skupljeno; prva slova odsečena na levoj ivici); Strategies (+, skupljeno); Utility Rate Plan; Settings (proširen, znak minus) sa podstavkama Grid, Network, System (proširen, znak minus) sa podstavkama Identifier, License, Update, Reboot, Factory reset, Tools (proširen, znak minus) sa podstavkama Ping test, TCP port test (istaknuto crvenim okvirom), Address scanner; zatim Profile (+) i Users. Desni deo slike je prazan beo.

SMA Data Manager Grid management service, korak 2: Open loop control, Modbus označen, interfejs za direktnu prodaju uključen
Postavke uređaja SMA Data Manager (pogledajte tačku 3.1)
Tekstualni opis ove slike

Snimak ekrana veb interfejsa uređaja SMA Data Manager, stranica Grid management service (sa ikonom informacije), visoka slika. Kartice koraka: 1. STEP, 2. STEP (aktivna, plava), 3. STEP i 4. STEP (zasivljene). Crveni baner sa greškom: Before you can enable the closed-loop control function, you must set the energy meter (set the energy meter je plava veza). Odeljak Select operating mode, Operating mode*: radio dugme Open loop control izabrano (crveni okvir); Closed loop control zasivljeno, nije izabrano. Odeljak Selecting the setpoint, Signal sources*: polja za potvrdu Analogue inputs (nije označeno), Manual control (nije označeno), Digital inputs (nije označeno), Modbus (označeno, crveni okvir). Veliki crveni okvir oko teksta: If your system participates in the direct selling, you can activate the necessary interface here in the communication device. Unutar njega: Direct selling interface: prekidač uključen; radio dugme Standard Modbus interface izabrano; radio dugme SMA SPOT nije izabrano. Pri dnu: dugmad Cancel, Previous, Continue (plavo, ispunjeno).

Ako je Modbus TCP/IP uključen, test javlja da je port 502 otvoren. U suprotnom je port zatvoren.

Reduxi Configurator TCP port test: host 10.100.55.128, port 502, rezultat Port 502 is opened
TCP port test: Port 502 is opened
Tekstualni opis ove slike

Snimak ekrana alata TCP port test u Reduxi Configurator. Naslov: TCP port test. Polja: Host: 10.100.55.128; Port: 502; dugme Test. Ispod je oznaka Result i okvir sa rezultatom zelenim tekstom: Port 502 is opened.

4 Prijavite se na Reduxi web interfejs

Reduxi veb interfejs možete da otvorite na dva načina:

Daljinski
📱
Reduxi aplikacija
Preko tunelske veze · radi sa bilo kog mesta
🖥️
Veb pregledač
U lokalnoj mreži · preko IP adrese ili reduxi.local
📱 4.1 Preko Reduxi aplikacije
1
Otvorite aplikaciju i prijavite se
Pokrenite aplikaciju Reduxi na pametnom telefonu ili tabletu i prijavite se svojim podacima.
2
Otvorite Reduxi devices
Dodirnite ikonu menija (tri linije, gore levo) i izaberite Reduxi devices.
3
Aktivirajte tunelsku vezu
Uključite tunelsku vezu i sačekajte trenutak dok ne postane aktivna.
4
Otvorite configurator
Dodirnite Open configurator. Otvara se Reduxi veb interfejs.
Aplikacija Reduxi: ikona menija (2), Reduxi devices (3), dugme Activate tunnel connection (4)
Aktivirajte tunelsku vezu (korak 3)
Tekstualni opis ove slike

Snimak ekrana tri ekrana mobilne aplikacije Reduxi jedan pored drugog, sa cijan okvirima i brojčanim oznakama 2 do 4. Levi ekran (dashboard, tamna tema): ikona menija gore levo označena okvirom i oznakom 2; logotip 'reduxi'; kartice 'Real time data' (aktivna) i 'Statistics'; cena 5.79 € i temperatura 3.2 °C; dijagram toka energije sa kućom u sredini (-1.25 kW) i ikonama sa vrednostima 69.0 W, 1.3 kW, 1.1 kW (crveni prsten), -165.0 W sa 97 % (crveni prsten) i vrednostima 0.0 W pri dnu; kartice 'Power' i 'Energy'; donja navigacija: Dashboard, Diagnostics, Device control, Settings. Srednji ekran (bočni meni): logotip 'reduxi', 'Number of locations: 1233', naslov 'Reduxi device management', stavke '+ Add Reduxi location' i 'Reduxi devices' (označeno okvirom i oznakom 3), zatim 'My profile' i 'About app'. Desni ekran (stranica uređaja): Back; slika crnog Reduxi kontrolera sa dva Ethernet priključka; status 'Connected'; kartica 'Update available': 'New update is available for your Reduxi device.' sa dugmetom 'Download and install update'; kartica 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' sa dugmetom 'Activate tunnel connection' (označeno okvirom i oznakom 4); kartica 'Unit details' sa poljem 'Unit ID'.

Aplikacija Reduxi, dugme Open configurator (korak 5) i početni ekran tunelske veze alata Reduxi Configurator (korak 6)
Open configurator (korak 4)
Tekstualni opis ove slike

Snimak ekrana sastavljen od dva dela jedan pored drugog. Levi deo: ekran mobilne aplikacije Reduxi na tamnoj pozadini. Gore: dugme Back; slika crnog Reduxi kontrolera sa dva Ethernet priključka i redom stezaljki; status 'Connected' sa ikonom Wi-Fi. Kartica 'Update available': 'New update is available for your Reduxi device.' sa dugmetom 'Download and install update'. Kartica 'Connect to configurator' sa ikonom ključa: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' i dugme 'Open configurator', označeno cijan okvirom i brojčanom oznakom 5. Ispod: kartica 'Unit details' sa poljem 'Unit ID' (vrednost nije vidljiva). Desni deo: Reduxi Configurator otvoren u pregledaču, označen cijan okvirom i brojčanom oznakom 6. Zaglavlje: strelica nazad, 'Tunnel connection', ikona za ponovno učitavanje. Leva bočna traka sa ikonama (munja, čip, munja, stubni grafikon, zupčanik). Stranica 'Home' sa zelenom ikonom veze. Zeleno obaveštenje: 'New patch available. Click here to apply.' sa znakom zatvaranja X. Vreme 09:12:56. Dijagram toka energije sa kućom u sredini (1.700 kW) i ikonama za mrežu (0.000 kW), solar (1.700 kW), bateriju (zelena, 0.000 kW i 0.800 kW), uređaj levo (0.900 kW), električno vozilo i punjač ili uređaj pri dnu. Oznaka 'Energy manager' pri dnu.

🖥️ 4.2 Preko web pregledača
1
Otvorite stranicu za prijavu
Na uređaju u istoj mreži otvorite veb pregledač i unesite IP adresu kontrolera ili http://reduxi.local. IP adresu kontrolera možete da pronađete na listi uređaja Vašeg rutera ili u aplikaciji Reduxi pod Reduxi devices.
2
Log in
Korisničko ime: admin · Lozinka: admin (fabrička podrazumevana vrednost)
Stranica za prijavu u Reduxi Configurator na adresi reduxi.local, adresna traka označena
Ekran za prijavu na Reduxi Controller
Tekstualni opis ove slike

Snimak ekrana stranice za prijavu u Reduxi Configurator u prozoru pregledača Chrome. Adresna traka prikazuje 'Not secure' i 'reduxi.local'; adresna traka je označena cijan okvirom, a njena uvećana kopija (cijan okvir, tekst 'Not secure reduxi.local') prikazana je levo, povezana cijan linijom. Pozadina stranice: svetlosivi linijski crtež kuće sa solarnim panelima (zeleno), zidnom kutijom, invertorom, automobilom i punjačem. Gore levo: logotip 'reduxi configurator'. U sredini je okvir za prijavu sa naslovom 'Login', izborom jezika (engleska zastava, 'English'), poljem za korisničko ime i poljem za lozinku i tamnim dugmetom 'Login'.

Početni ekran alata Reduxi Configurator nakon prijave: tok energije sa kućom 24.20 kW, mreža 24.20 kW, EV charger 31.00 kW
Veb interfejs kontrolera nakon prijave
Tekstualni opis ove slike

Snimak ekrana veb interfejsa Reduxi Configurator nakon prijave, svetla tema. Gore levo: logotip 'reduxi configurator'. Zaglavlje: 'Home' levo, zeleni status 'Connected' gore desno. Leva bočna traka: raširen odeljak 'Devices' sa listom stavki, zatim sklopljeni odeljci 'Manager', 'Configuration' i 'Settings'. Glavni deo: dijagram toka energije. Kuća u sredini sa prstenom, vrednost 24.20 kW. Ikona mreže gore levo, 24.20 kW (crvena tačka na njenoj liniji). Ikona solara gore desno, vrednost '-'. Leva ikona (baterija ili uređaj), 6.700 kW (zelena tačka na njenoj liniji). Desne ikone (baterijsko skladište i uređaj), vrednosti '-'. Ikona EV punjača dole levo, 31.00 kW. Još jedna ikona uređaja dole desno. Oznaka 'Energy manager' ispod kuće.

5 Dodavanje SMA uređaja u Reduxi

Postupak je isti za sve uređaje, jer se koristi protokol Modbus TCP/IP. Potreban podatak je IP adresa uređaja.

5.1 Osnovna podešavanja

Prijavite se u Reduxi Configurator (pogledajte ⁠tačku 4⁠) i kliknite na + Add device.

Levi meni Reduxi Configurator: plava strelica pokazuje na dugme + Add device pod Devices
Dugme + Add device
Tekstualni opis ove slike

Snimak ekrana vrha levog menija u Reduxi Configurator. Logotip: reduxi Configurator. Devices (proširen, znak minus) navodi dve stavke sa zacrnjenim nazivima (prva sa ikonom baterije i sunca, druga sa ikonom tipa invertora). Ispod njih je dugme + Add device, sa plavom strelicom crnog obrisa koja pokazuje na njega. Zatim Strategies (+), Utility Rate Plan, Settings (+).

Opcija 1: SMA Data Manager

SMA Data Manager radi kao logger. U Reduxi sistemu funkcioniše kao Hybrid Inverter, jer podržava veze sa više vrsta uređaja. Komunikacija ide preko IP mreže, a Reduxi prikazuje zbirne vrednosti svake grupe. Pojedinačnim uređajima možete pristupiti i preko SMA Data Manager. U tom slučaju definišite slave adresu konkretnog uređaja.

  • Device type: Hybrid Inverter
  • Type: SMA Data Manager
  • Name: SMA Data Manager, po potrebi preimenujte
Osnovne postavke u Reduxi Configurator: tip uređaja Hybrid Inverter, tip SMA Data Manager, naziv SMA Data Manager
Osnovne postavke: SMA Data Manager
Tekstualni opis ove slike

Snimak ekrana čarobnjaka za uređaje u Reduxi Configurator, korak 1 Basic settings. Indikator koraka: 1 Basic settings (aktivan), 2 Communication channel (zasivljen). Naslov: Basic settings. Polja: Device type *: Hybrid Inverter; Type *: SMA Data Manager; Name *: SMA Data Manager (tekst izabran/istaknut). Dugmad: Back, Next.

Opcije 2 i 3: SMA invertor

Sam SMA Speedwire/Webconnect Data Module ne dodajete. Modul samo obezbeđuje LAN vezu za određeni invertor. Izaberite tip invertora koji želite da povežete. Primer dodaje SMA Sunny Tripower CORE1 (STP 50-40 / STP 50-41) kao pojedinačni invertor.

  • Device type: Solar power plant
  • Type: SMA Sunny Tripower CORE1 (STP 50-40 / STP 50-41)
  • Name: SMA Sunny Tripower CORE1 (STP 50-40 / STP 50-41), po potrebi preimenujte
Osnovne postavke u Reduxi Configurator: tip uređaja Solar power plant, tip SMA Sunny Tripower CORE1 (STP 50-40 / STP 50-41)
Osnovne postavke: SMA Sunny Tripower CORE1
Tekstualni opis ove slike

Snimak ekrana čarobnjaka za uređaje u Reduxi Configurator, korak 1 Basic settings. Indikator koraka: 1 Basic settings (aktivan), 2 Communication channel (zasivljen). Naslov: Basic settings. Polja: Device type *: Solar power plant; Type *: SMA Sunny Tripower CORE1 (STP 50-40 / STP 50-41); Name *: SMA Sunny Tripower CORE1 (STP 50-40 / STP 50-41). Dugmad: Back, Next.

Kliknite na Next.

5.2 Podešavanja komunikacije

Opcija IP adresa koju treba uneti
1: SMA Data Manager IP adresa uređaja SMA Data Manager
2: Speedwire/Webconnect Data Module IP adresa uređaja SMA Speedwire/Webconnect Data Module
3: direktna LAN veza IP adresa LAN porta invertora (novije verzije invertora)

Za opcije 2 i 3 sve ostale postavke iste su kao za invertor u tački 5.1.

Opcija 1: SMA Data Manager. Unesite IP adresu uređaja SMA Data Manager.

Komunikacione postavke SMA Data Manager u Reduxi Configurator: TCP/IP, polje IP prazno, port 502
Komunikacione postavke: IP adresa uređaja SMA Data Manager
Tekstualni opis ove slike

Snimak ekrana Reduxi Configurator, korak 2 od 2 Communication channel (korak 1 Basic settings, korak 2 Communication channel). Obrazac Communication channel and device configuration: Connection (obavezno): TCP/IP; IP (obavezno): prazno, sa crnom strelicom koja pokazuje na polje; Port (obavezno): 502; Modbus unit ID (obavezno): 2; Is electricity meter installed (obavezno): prekidač postavljen na No; Is battery installed (obavezno): prekidač postavljen na No. Dugmad: Back (levo), Test communication i Done (desno, tamno).

Zatim definišite koje vrste uređaja su povezane sa SMA Data Manager:

  • Brojilo električne energije: YES / NO
  • Baterija: YES / NO
Reduxi Configurator, korak 2: Modbus unit ID 2, prekidači za brojilo električne energije i bateriju oba na No, strelice
Povezano brojilo električne energije i baterija
Tekstualni opis ove slike

Snimak ekrana čarobnjaka za uređaje u Reduxi Configurator, korak 2 Communication channel. Indikator koraka: 1 Basic settings, 2 Communication channel (aktivan). Naslov: Communication channel and device configuration. Polja: Connection *: TCP/IP; IP *: prazno; Port *; Modbus unit ID *: 2; Is electricity meter installed? *: prekidač pokazuje No (isključeno), sa crnom strelicom koja pokazuje na njega; Is battery installed? *: prekidač pokazuje No (isključeno), sa crnom strelicom koja pokazuje na njega. Dugmad: Back, Test communication, Done.

Opcije 2 i 3: SMA invertor. Unesite IP adresu uređaja SMA Speedwire/Webconnect Data Module ili IP adresu LAN porta invertora.

Reduxi Configurator, korak 2 Communication channel: Connection TCP/IP, IP prazno sa strelicom, Port 502
Komunikacione postavke: IP adresa modula ili invertora
Tekstualni opis ove slike

Snimak ekrana Reduxi Configurator, korak 2 od 2 čarobnjaka za uređaje. Indikator koraka: 1 Basic settings, 2 Communication channel (korak 2 aktivan). Naslov: Communication channel and device configuration. Polja: Connection *: TCP/IP (padajuća lista); IP *: prazno, sa velikom crnom strelicom koja pokazuje na polje; Port *: 502. Dugmad: Back, Test communication, Done.

5.3 Testiranje komunikacije

Kliknite na Test communication da proverite da li se primaju podaci. Test jednom očitava uređaj i ništa ne čuva. Ako test uspe, kliknite na Done: uređaj se kreira tek klikom na Done.

Reduxi Configurator, korak 2: crna strelica pokazuje na dugme Test communication
Dugme Test communication
Tekstualni opis ove slike

Snimak ekrana čarobnjaka za uređaje u Reduxi Configurator, korak 2 Communication channel. Indikator koraka: 1 Basic settings, 2 Communication channel (aktivan). Naslov: Communication channel and device configuration. Polja: Connection *: TCP/IP; IP *: prazno; Port *: 502; Modbus unit ID *: 2; Is electricity meter installed? *: prekidač pokazuje No (isključeno); Is battery installed? *: prekidač pokazuje No (isključeno). Dugmad: Back, Test communication, Done. Velika crna strelica pokazuje na dugme Test communication.

SMA Data Manager

Dijalog Test communication u Reduxi Configurator: uspešno očitavanje uređaja sa vrednostima invertora i FN sistema
Test OK
Tekstualni opis ove slike

Snimak ekrana dijaloga Test communication u Reduxi Configurator. Tekst: Successful readout from device. Vrednosti: Inverter active power: -165521.0 W; Inverter max. power: 300000.0 W; Inverter min. power: -300000.0 W; PV active power: -165521.0 W; PV export active energy: 1.180973984E9 Wh; PV min. active power: -300000.0 W. Poslednji red: Additional parameter - PV_POWER_ACTIVE_MAX: 0. Dugme: Close. Krstić za zatvaranje gore desno.

Reduxi Configurator, Test communication nije uspeo: nije moguće komunicirati sa 172.16.233.148 na portu 502
Test nije OK
Tekstualni opis ove slike

Snimak ekrana dijaloga Test communication u Reduxi Configurator koji prikazuje neuspeo test. Prvi okvir: Unable to communicate with device. Drugi okvir (crvenosmeđi tekst): Unable to communicate with 172.16.233.148 on port 502. Check if service is enabled on device, port number is correct and device is reachable on the network. PING 172.16.233.148 (172.16.233.148) 56(84) bytes of data. --- 172.16.233.148 ping statistics --- 2 packets transmitted, 0 received, 100% packet loss, time 1070ms. Dugme: Close. Krstić za zatvaranje gore desno. Deo obrasca iza dijaloga slabo se vidi na desnoj ivici.

SMA invertor (opcije 2 i 3)

Reduxi Configurator, dijalog Test communication: uspešno očitavanje, aktivna snaga -23779.0 W
Test OK
Tekstualni opis ove slike

Snimak ekrana dijaloga Test communication u Reduxi Configurator. Tekst: Successful readout from device. Vrednosti: Active power: -23779.0 W; Export active energy: 205291550 Wh; Max. active power: 0 W; Min. active power: -50000 W; PV current: -45.122 A; PV voltage: 556.1867 V. Dugme: Close. Krstić za zatvaranje gore desno.

Reduxi Configurator, Test communication nije uspeo: nije moguće komunicirati sa 172.16.233.148 na portu 502
Test nije OK
Tekstualni opis ove slike

Snimak ekrana dijaloga Test communication u Reduxi Configurator koji prikazuje neuspeo test. Prvi okvir: Unable to communicate with device. Drugi okvir (crvenosmeđi tekst): Unable to communicate with 172.16.233.148 on port 502. Check if service is enabled on device, port number is correct and device is reachable on the network. PING 172.16.233.148 (172.16.233.148) 56(84) bytes of data. --- 172.16.233.148 ping statistics --- 2 packets transmitted, 0 received, 100% packet loss, time 1070ms. Dugme: Close. Krstić za zatvaranje gore desno. Deo obrasca iza dijaloga slabo se vidi na desnoj ivici.

6 Proverite očitavanja

6.1 Poslednja merenja

Ovaj korak pokazuje kako se proveravaju očitavanja uređaja.

SMA Data Manager: otvorite Devices – SMA Data Manager u Reduxi Configurator.

Reduxi Configurator, SMA Data Manager Last measurements: Connected, Control type Auto, PV active power -182.0 kW
Poslednja merenja: SMA Data Manager
Tekstualni opis ove slike

Snimak ekrana Reduxi Configurator, stranica Devices / SMA Data Manager, kartica Last measurements (ostale kartice: Analyze, Archive, Details). Gore desno: zeleni status Connected. Levi meni: Devices (proširen) sa tri zacrnjene stavke (ikone sunca) i SMA Data Manager (izabran), dugme Add device, zatim Strategies (+), Utility Rate Plan, Settings (+). Kartica Control type: prekidač sa Auto (istaknut zeleno) i Manual; vremenska oznaka 20. 06. 2025 13:02:08. Kartica Battery: Battery maximum capacity (Wh): 0.0 kWh; Battery min. state of charge: 0.00 %; Battery max. state of charge: 100.00 %; Battery active power setpoint: prazno, jedinica kW. Kartica PV: PV active power: -182.0 kW; PV export active energy: 1,183,606.3 (jedinica odsečena); PV min. active power: -300.0 kW. Kartica Inverter: Inverter power active: -182.0 kW; Inverter max. power: 300.0 kW; Inverter min. power: -300.0 kW. Kartica Grid: Grid import active power limit: prazno, kW; Grid export active power limit: prazno, kW. Kartica Other: Communication error: OFF; Control type: AUTO; Mode name setpoint: prazno. Vremenske oznake merenja su 20. 06. 2025 13:02:12 (Communication error 13:02:08).

SMA invertor preko Speedwire/Webconnect Data Module: otvorite Devices – SMA Sunny Tripower CORE1 (STP 50-40 / STP 50-41), dodat u ⁠tački 5⁠.

Reduxi Configurator, merenja invertora SMA Sunny Tripower CORE1: Connected, Communication error ON
Poslednja merenja: SMA Sunny Tripower CORE1
Tekstualni opis ove slike

Snimak ekrana Reduxi Configurator, stranica Devices / SMA Sunny Tripower CORE1 Inverter, kartica Last measurements (ostale kartice: Analyze, Archive, Details). Gore desno: zeleni status Connected. Baner: New patch available. Click here to apply. (sa krstićem za zatvaranje). Levi meni: Devices (proširen) sa tri delimično zacrnjene stavke (ikone mreže, sunca i baterije), dugme Add device, Strategies (+), Utility Rate Plan, Settings (+). Kartica Control type: Auto (istaknut zeleno), Manual, Off, Boost; vremenska oznaka 20. 06. 2025 13:10:41. Kartica Current: PV current: 0.01 A. Kartica Voltage: PV voltage: 542.79 V. Kartica Power: Active power: -2.0 kW; Export active power: 2.0 kW; Export active power limit: prazno, kW; Import active power: 0.0 kW; Max. active power: 0.0 kW; Min. active power: 0.0 kW. Kartica Energy: Export active energy: 36,991.1 kWh. Kartica Other: Communication error: ON; Control type: AUTO. Većina vrednosti ima vremensku oznaku 14. 06. 2025 08:17:57 ili 08:17:58; Communication error 20. 06. 2025 13:10:45 i Control type 13:10:49.

6.2 Omogućite upravljanje putem Reduxija

Za naprednu kontrolu svih uređaja uključite uređaje u optimizacione režime Reduxi sistema. Pod Devices – all devices u Reduxi Configurator postavite control type na AUTO. Tek tada komande iz optimizacionih režima deluju na uređaje.

Da biste postigli maksimalnu fleksibilnost i smanjili troškove energije uz dinamične cene i dinamične tarife, definišite strategiju kako je opisano u članku Strategije za Reduxi kontroler.

Kada dodate uređaj, možete ga pratiti i njime upravljati i preko Reduxi aplikacije.

✓ Rezime

Priprema (tačke 1–2): Izaberite mogućnost povezivanja: SMA Data Manager, SMA Speedwire/Webconnect Data Module ili direktnu LAN vezu sa invertorom.

SMA (tačka 3): Uključite Modbus TCP/IP na SMA uređaju i testirajte da li je port 502 otvoren.

Dodavanje u Reduxi (tačke 4–5): Prijavite se u Configurator i dodajte uređaj: SMA Data Manager kao Hybrid Inverter ili tip invertora za opcije 2 i 3. Unesite IP adresu, pokrenite Test communication i kliknite na Done.

Puštanje u rad (tačka 6): Proverite poslednja merenja i postavite control type na AUTO.

→ Česti problemi

Problem Rešenje
Test porta prikazuje port 502 kao zatvoren Modbus TCP/IP nije uključen na SMA uređaju. Uključite ga (pogledajte ⁠tačku 3⁠) i ponovo pokrenite test.
Test communication ne uspeva: nije moguće komunicirati na portu 502 Proverite da li je servis uključen na uređaju, da li je broj porta ispravan i da li je uređaj dostupan u mreži.
Uređaj iza SMA Data Manager ne prikazuje vrednosti Da biste pristupili pojedinačnom uređaju preko SMA Data Manager, definišite slave adresu tog uređaja (pogledajte ⁠tačku 5⁠).
Komande strategije nemaju efekta Postavite control type uređaja na AUTO (pogledajte ⁠tačku 6⁠).
Open configurator se ne otvara ili ostaje prazan Tunel još nije aktivan. Sačekajte oko 30 sekundi i proverite da li je kontroler na mreži.
Prijava sa admin se odbija Lozinka je promenjena tokom instalacije. Pitajte instalatera. Lozinka za Reduxi nalog ovde ne radi.
reduxi.local se ne učitava Vaš uređaj nije u istoj mreži kao kontroler. Koristite IP adresu ili tunelsku vezu.
Test komunikacije ne uspeva, uređaj je offline Proverite dostupnost, IP adresu / port / unit ID i da li je protokol omogućen na uređaju.
