Kako povezati toplotnu pumpu Daikin ETV/ETB, ELV/ELB i EHV/EHB sa uređajem Reduxi Gateway
Uštedite do 30% na troškovima energije: koristite SG-ready kontakte svoje toplotne pumpe Daikin ETV/ETB, ELV/ELB ili EHV/EHB preko uređaja Reduxi Gateway. Dinamičko upravljanje prati promenljive cene energije.
Tekstualni opis ove slike

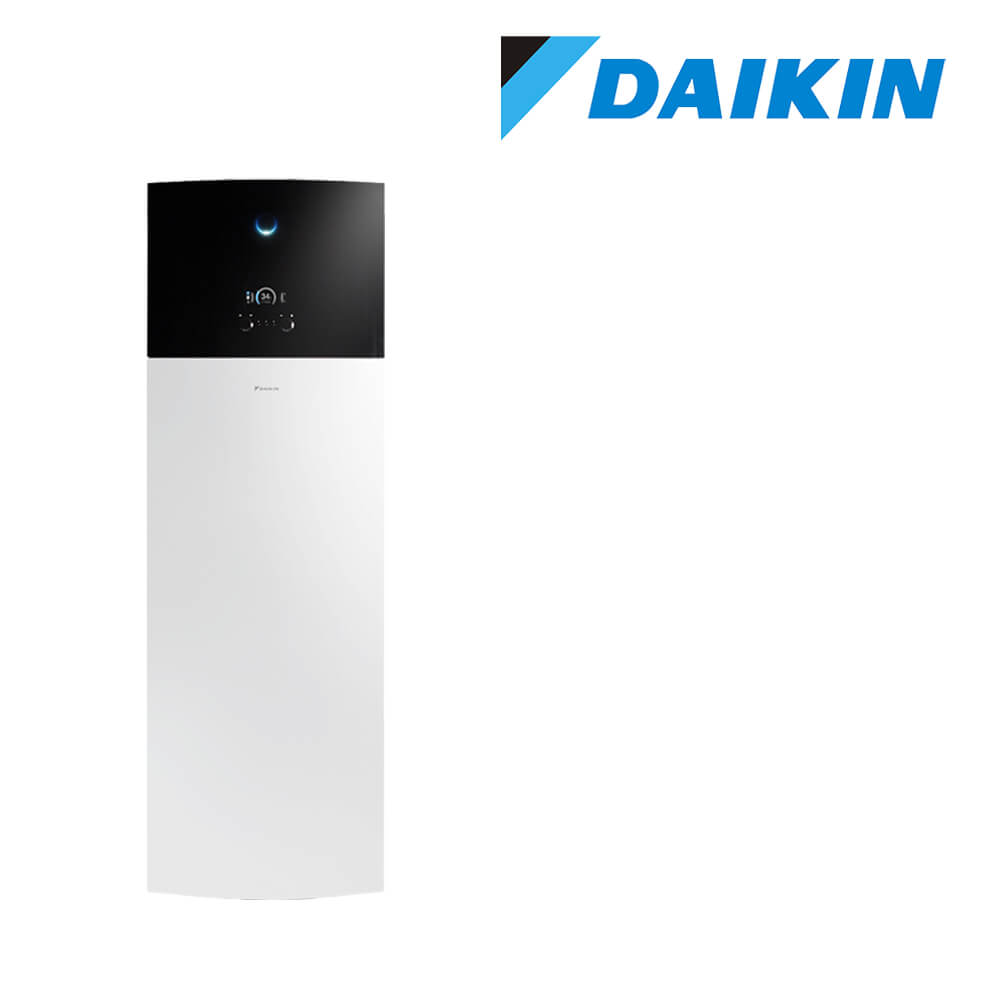

Ilustracija na beloj pozadini unutrašnje jedinice toplotne pumpe koja stoji na podu: visoko belo kućište sa crnim kontrolnim panelom pri vrhu koji ima mali ekran i simbol plavog svetla. Plavi logotip DAIKIN nalazi se gore desno na slici. Opis je navodi kao unutrašnju jedinicu Daikin Altherma 3 R.
- Priprema
- Povezivanje uređaja Reduxi Controller i Gateway na lokalnu mrežu
- Povezivanje releja uređaja Gateway na SG-ready kontakte
- Korišćenje uređaja Reduxi Gateway kao brojila sa strujnim senzorima
- Prijava na Reduxi veb interfejs
- Dodavanje toplotne pumpe u Reduxi
- Provera očitavanja
- Rezime
- Česti problemi
- Povezani članci
1 Priprema
1.1 Tehnička dokumentacija
Dokumentacija za toplotne pumpe Daikin ETV/ETB, ELV/ELB i EHV/EHB dostupna je na Daikin Technical Data Hub.
- Daikin Technical Data Hub – Dokumentacija za Daikin ETV/ETB, ELV/ELB i EHV/EHB
1.2 Potrebna oprema
Dve Reduxi komponente povezuju Daikin toplotnu pumpu sa sistemom Reduxi:
- Reduxi Controller
- Uređaj Reduxi Gateway sa 3 strujna senzora (30:1A) (CT)
- Provodnici za SG-ready kontakte toplotne pumpe
- Laptop ili tablet sa pristupom internetu za podešavanje uređaja u Reduxi
Uređaj Reduxi Gateway prvo se mora dodati (povezati) na Reduxi Controller. Tek tada možete pustiti u rad režime rada toplotne pumpe. Veza radi bežično (WLAN) ili žično preko UTP kabla (LAN). Više informacija: Povezivanje uređaja Gateway sa kontrolerom.
Uređaj Reduxi Gateway ima dve funkcije:
- 3x (30:1A) strujna senzora (transformatora) mere električnu struju, a time i snagu, svake faze toplotne pumpe.
- Dva relejna izlaza generišu signale za SG-ready kontakte. Ti signali menjaju režime rada toplotne pumpe.
2 Povezivanje uređaja Reduxi Controller i Gateway na lokalnu mrežu
2.1 Pregled povezivanja
Slika prikazuje celu vezu od uređaja Reduxi Controller do toplotne pumpe.
Tekstualni opis ove slike
Dijagram veze između uređaja Reduxi Controller i toplotne pumpe. Komponente: Controller (tamna Reduxi kutija sa zelenim ekranom i Ethernet portom na prednjoj strani); ikona rutera sa Wi-Fi simbolom; Heat pump (spoljna jedinica sa ventilatorom i oznakom SG Ready sa leve strane); Gateway (kutija Reduxi Gateway sa tri plava strujna senzora). Tirkizne linije: Controller do rutera sa oznakom "Ethernet (Modbus TCP)"; ruter do uređaja Gateway sa oznakom "Ethernet (Modbus TCP)" i napomenom "Wireless or wired" ispod rutera; Gateway do SG Ready kontakata toplotne pumpe (linija od uređaja Gateway naviše do oznake SG Ready); vertikalna linija od uređaja Gateway do toplotne pumpe sa oznakom "L1, L2, L3"; linija od strujnih senzora do tirkiznog polja "Heat pump power supply".
2.2 Podešavanje uređaja Reduxi Gateway
Da biste povezali uređaj Reduxi Gateway, pratite vodič Kako podesiti Reduxi Gateway.
3 Povezivanje releja uređaja Gateway na SG-ready kontakte
Prvo pronađite tačan položaj SG-ready kontakata na štampanoj ploči toplotne pumpe. Prva slika prikazuje položaj na Daikin štampanoj ploči. Druga slika prikazuje veze od releja do SG-ready kontakata.
3.1 SG-ready kontakti na štampanoj ploči
SG-ready kontakti nalaze se na konektoru X5M, kontakti 5, 6 i 9, 10.
Tekstualni opis ove slike
Dijagram toplotne pumpe sa detaljem ožičenja, crno-bela linijska grafika sa jednim plavim isticanjem. Gore: isprekidano polje sa oznakom Q4L koje sadrži simbol releja sa kontaktima 13 i 14, sa kablom koji se spušta iz njega u jedinicu. Panel A: prikaz otvorene unutrašnjosti toplotne pumpe sa cevima i komponentama; kabl iz kutije sa relejem ulazi u jedinicu kroz kablovsku uvodnicu pri dnu. Panel B: uvećan prikaz štampane ploče sa kablom koji ide od uvodnice do reda priključaka sa oznakom X5M; kabl se završava na kontaktima 13 i 14 reda X5M, koji su unutar plavog pravougaonika. Mala ikona iznad ulaza kabla prikazuje ruku koja okreće ili priključuje provodnik. Levo: mali crtež kutije sa oznakama A i B koje pokazuju na gornji i donji deo jedinice.
3.2 Povezivanje releja uređaja Reduxi Gateway
| Relej uređaja Reduxi Gateway | Kontakt na X5M | Boja provodnika |
|---|---|---|
| Relej 1, NO kontakt | Kontakt 6 | Plava |
| Relej 1, COM kontakt | Kontakt 5 | Braon |
| Relej 2, NO kontakt | Kontakt 10 | Crna |
| Relej 2, COM kontakt | Kontakt 9 | Zeleno |
Tekstualni opis ove slike
Šema ožičenja koja kombinuje fotografiju tamnog kvadratnog uređaja Reduxi Gateway (na vrhu logotip reduxi i reč Gateway) sa crtežom reda priključaka sa oznakom X5M. Red priključaka prikazuje priključke 3, 4, 5, 6, 9, 10, 13, 14. Priključci 3 i 4 spojeni su simbolom prekidača sa oznakom S4S. Priključci 5 i 6 spojeni su simbolom prekidača sa oznakom S11S, označenim crnim zaokruženim brojem 2. Priključci 9 i 10 spojeni su simbolom prekidača sa oznakom S10S, označenim crnim zaokruženim brojem 1. Priključci 13 i 14 obuhvaćeni su zajedno zagradom sa slovom a. Četiri provodnika polaze od crnog utičnog konektora na prednjoj strani uređaja Gateway: narandžasti i plavi provodnik idu na priključke 5 i 6 (prekidač 2), zeleni i crni provodnik idu na priključke 9 i 10 (prekidač 1).
3.3 Korišćenje NO kontakata
Relejni izlazi uređaja Reduxi Gateway mogu se koristiti kao trajno zatvoreni (Normally Closed, NC) ili otvoreni (Normally Open, NO) kontakti.
Tekstualni opis ove slike
Dijagram na beloj pozadini sa naslovom "A normally closed (NC) contact/switch". Gornji deo, naslov "Normal state": prekidač nacrtan tako da poluga leži na desnom krugu, pa je strujno kolo zatvoreno. Donji deo, naslov "When activated or pressed": poluga je podignuta, otvoreno je između dva kruga, pa je linija prekinuta.
Tekstualni opis ove slike
Dijagram na beloj pozadini sa naslovom "A normally open (NO) contact/switch". Gornji deo, naslov "Normal state": prekidač nacrtan tako da je poluga podignuta, otvoreno je između dva kruga, pa je linija prekinuta. Donji deo, naslov "When activated or pressed": poluga leži na desnom krugu, pa je strujno kolo zatvoreno (delimično odsečeno pri dnu slike).
4 Korišćenje uređaja Reduxi Gateway kao brojila sa strujnim senzorima
4.1 Šta mere strujni senzori
Strujni senzori mere električnu struju toplotne pumpe. Daju podatke o potrošnji energije toplotne pumpe u realnom vremenu. Očitavanja napona dolaze sa uređaja Reduxi Controller. Ako nisu dostupna, koristi se podrazumevani napon od 230 V.
4.2 Povezivanje strujnih senzora
Povežite strujne senzore (CT) iz kompleta Reduxi Gateway na tri ulaza, po jedan za svaku fazu, kao što je prikazano na slici.
Tekstualni opis ove slike
Dijagram (renderovana slika proizvoda) tamnosivog uređaja Reduxi Gateway, na vrhu oznaka "reduxi GATEWAY". Na prednjoj strani nalazi se priključni blok sa odštampanim oznakama GND, PORT 1 (A, B), PORT 2 (A, B), 5V i tri okrugla priključka sa oznakama I1, I2, I3. Tri plava razdvojiva strujna senzora sa crnim kablovima priključena su na I1, I2 i I3; kablovi vise u petljama ispred uređaja.
4.3 Postavljanje strujnih senzora na fazne provodnike
Svaki strujni senzor obuhvata jedan fazni provodnik (L1, L2, L3) toplotne pumpe.
Tekstualni opis ove slike
Fotografija otvorenog plavog metalnog ormara. Tri plava strujna senzora sa razdvojenim jezgrom naslagana su levo, svaki postavljen oko jednog provodnika. Oko njih je mnogo kablova: beli, sivi, plavi, žuto-zeleni i crni provodnici, plavi mrežni kabl, narandžasta spojnica provodnika u sredini i stezna lajsna dole desno. Dole levo vide se podne pločice. Nema čitljivog teksta ni oznaka.
5 Prijava na Reduxi veb interfejs
Reduxi veb interfejs možete da otvorite na dva načina:
Tekstualni opis ove slike
Snimak ekrana tri ekrana mobilne aplikacije Reduxi jedan pored drugog, sa cijan okvirima i brojčanim oznakama 2 do 4. Levi ekran (dashboard, tamna tema): ikona menija gore levo označena okvirom i oznakom 2; logotip 'reduxi'; kartice 'Real time data' (aktivna) i 'Statistics'; cena 5.79 € i temperatura 3.2 °C; dijagram toka energije sa kućom u sredini (-1.25 kW) i ikonama sa vrednostima 69.0 W, 1.3 kW, 1.1 kW (crveni prsten), -165.0 W sa 97 % (crveni prsten) i vrednostima 0.0 W pri dnu; kartice 'Power' i 'Energy'; donja navigacija: Dashboard, Diagnostics, Device control, Settings. Srednji ekran (bočni meni): logotip 'reduxi', 'Number of locations: 1233', naslov 'Reduxi device management', stavke '+ Add Reduxi location' i 'Reduxi devices' (označeno okvirom i oznakom 3), zatim 'My profile' i 'About app'. Desni ekran (stranica uređaja): Back; slika crnog Reduxi kontrolera sa dva Ethernet priključka; status 'Connected'; kartica 'Update available': 'New update is available for your Reduxi device.' sa dugmetom 'Download and install update'; kartica 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' sa dugmetom 'Activate tunnel connection' (označeno okvirom i oznakom 4); kartica 'Unit details' sa poljem 'Unit ID'.
Tekstualni opis ove slike
Snimak ekrana sastavljen od dva dela jedan pored drugog. Levi deo: ekran mobilne aplikacije Reduxi na tamnoj pozadini. Gore: dugme Back; slika crnog Reduxi kontrolera sa dva Ethernet priključka i redom stezaljki; status 'Connected' sa ikonom Wi-Fi. Kartica 'Update available': 'New update is available for your Reduxi device.' sa dugmetom 'Download and install update'. Kartica 'Connect to configurator' sa ikonom ključa: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' i dugme 'Open configurator', označeno cijan okvirom i brojčanom oznakom 5. Ispod: kartica 'Unit details' sa poljem 'Unit ID' (vrednost nije vidljiva). Desni deo: Reduxi Configurator otvoren u pregledaču, označen cijan okvirom i brojčanom oznakom 6. Zaglavlje: strelica nazad, 'Tunnel connection', ikona za ponovno učitavanje. Leva bočna traka sa ikonama (munja, čip, munja, stubni grafikon, zupčanik). Stranica 'Home' sa zelenom ikonom veze. Zeleno obaveštenje: 'New patch available. Click here to apply.' sa znakom zatvaranja X. Vreme 09:12:56. Dijagram toka energije sa kućom u sredini (1.700 kW) i ikonama za mrežu (0.000 kW), solar (1.700 kW), bateriju (zelena, 0.000 kW i 0.800 kW), uređaj levo (0.900 kW), električno vozilo i punjač ili uređaj pri dnu. Oznaka 'Energy manager' pri dnu.
http://reduxi.local. IP adresu kontrolera možete da pronađete na listi uređaja Vašeg rutera ili u aplikaciji Reduxi pod Reduxi devices.admin · Lozinka: admin (fabrička podrazumevana vrednost)Tekstualni opis ove slike
Snimak ekrana stranice za prijavu u Reduxi Configurator u prozoru pregledača Chrome. Adresna traka prikazuje 'Not secure' i 'reduxi.local'; adresna traka je označena cijan okvirom, a njena uvećana kopija (cijan okvir, tekst 'Not secure reduxi.local') prikazana je levo, povezana cijan linijom. Pozadina stranice: svetlosivi linijski crtež kuće sa solarnim panelima (zeleno), zidnom kutijom, invertorom, automobilom i punjačem. Gore levo: logotip 'reduxi configurator'. U sredini je okvir za prijavu sa naslovom 'Login', izborom jezika (engleska zastava, 'English'), poljem za korisničko ime i poljem za lozinku i tamnim dugmetom 'Login'.
Tekstualni opis ove slike
Snimak ekrana veb interfejsa Reduxi Configurator nakon prijave, svetla tema. Gore levo: logotip 'reduxi configurator'. Zaglavlje: 'Home' levo, zeleni status 'Connected' gore desno. Leva bočna traka: raširen odeljak 'Devices' sa listom stavki, zatim sklopljeni odeljci 'Manager', 'Configuration' i 'Settings'. Glavni deo: dijagram toka energije. Kuća u sredini sa prstenom, vrednost 24.20 kW. Ikona mreže gore levo, 24.20 kW (crvena tačka na njenoj liniji). Ikona solara gore desno, vrednost '-'. Leva ikona (baterija ili uređaj), 6.700 kW (zelena tačka na njenoj liniji). Desne ikone (baterijsko skladište i uređaj), vrednosti '-'. Ikona EV punjača dole levo, 31.00 kW. Još jedna ikona uređaja dole desno. Oznaka 'Energy manager' ispod kuće.
6 Dodavanje toplotne pumpe u Reduxi
Pomoću ovih koraka dodajte novu toplotnu pumpu ili izmenite postojeću.
6.1 Osnovne postavke
Lokalno se prijavite na Reduxi Configurator na kontroleru (pogledajte tačku 5) i kliknite na + Add device.
Tekstualni opis ove slike
Snimak ekrana vrha levog menija Reduxi Configuratora. Logotip: reduxi Configurator. Devices (raširen, znak minus) sadrži samo dugme + Add device (uokvireno). Ispod: Strategies (+), Utility Rate Plan, Settings (+).
U prvom koraku (Basic settings) izaberite osnovne parametre uređaja:
- Tip uređaja:
HVAC - Type:
Daikin ETV/ETB,Daikin ELV/ELBiliDaikin EHV/EHB - Name: naziv po Vašem izboru
Tekstualni opis ove slike
Snimak ekrana čarobnjaka za dodavanje uređaja u aplikaciji Reduxi Configurator, korak 1 od 3. Traka napretka sa tri koraka: 1 Basic settings (aktivan, crni krug), 2 Communication channel (sivo), 3 Advanced settings (sivo). Naslov: Basic settings. Polja: Device type * : prazna padajuća lista; Type * : prazna padajuća lista; Name * : prazno tekstualno polje. Dugmad: Back (dole levo), Next (dole desno, tamno).
6.2 Postavke komunikacije
Komunikacioni kanal ima tri dela.
Deo 1: veza između uređaja Reduxi Gateway i Reduxi Controller. Polja se popunjavaju automatski. Uporedite ih sa slikom.
Tekstualni opis ove slike
Snimak ekrana čarobnjaka za dodavanje uređaja u aplikaciji Reduxi Configurator, korak komunikacije, delimično isečen pri vrhu (kartice koraka su odsečene). Naslov: Communication channel and device configuration. Polja: Connection *: TCP-IP; IP *: gateway.local; Port *: 502; Modbus unit ID *: 1. Slika je odsečena ispod polja Modbus unit ID.
Deo 2: podešavanja strujnih senzora uređaja Reduxi Gateway. Za sve strujne senzore izaberite Auto detect from gateway.
Tekstualni opis ove slike
Snimak ekrana tri reda za unos u obrascu komunikacionog kanala u aplikaciji Reduxi Configurator, svaki je padajući meni sa malim sivim opisom ispod. Red 1: oznaka CT- L1, izabrana vrednost Auto detect from gateway, opis Current transformer. Red 2: oznaka CT- L2, izabrana vrednost Auto detect from gateway, opis Current transformer. Red 3: oznaka CT- L3, izabrana vrednost Auto detect from gateway, opis Current transformer.
Deo 3: poslednje polje određuje položaj kontakata. Izaberite Default ili Reversed. Ako kontakt 1 na uređaju Gateway povežete sa kontaktom 2 na toplotnoj pumpi, pomoću ovog prekidača okrenite orijentaciju veze.
6.3 Testiranje komunikacije
Kliknite na Test communication pri dnu čarobnjaka. Dugme jednom očitava toplotnu pumpu i ništa ne čuva. Ako test uspe, kliknite na Done: uređaj kreira samo dugme Done.
Tekstualni opis ove slike
Snimak ekrana donje trake sa dugmadima stranice alata Reduxi Configurator. Levo: dugme 'Back'. Desno: dugme 'Test communication' (označeno cijan okvirom) i tamno dugme 'Done'.
Tekstualni opis ove slike
Snimak ekrana stranice 'Communication channel and device configuration' alata Reduxi Configurator. Connection *: TCP/IP (padajuća lista). IP *: 192.168.50.243, sa dugmetom 'Scan for IP'. Port *: 502, sa dugmetom 'Test port'. Modbus unit ID *: 1. Dugmad pri dnu: Back (levo), Test communication i Done (desno). Dugme Done označeno je cijan okvirom.
7 Provera očitavanja
7.1 Poslednja merenja
Nakon uspostavljanja komunikacije proverite vrednosti pod Devices – Daikin u aplikaciji Reduxi Configurator kao dodatni test.
Tekstualni opis ove slike
Snimak ekrana Reduxi stranice uređaja za toplotnu pumpu, kartica Last measurements (kartice: Last measurements, Analysis, Archive; padajuća lista i ikona za osvežavanje gore desno). Gornje pločice: "Control type" sa dugmadima Auto (tamno) i Manual (istaknuto tirkizno, izabrano); druga pločica sa redom od četiri mala dugmeta, od kojih je jedno istaknuto tirkizno (oznake sitne: Off.). Kartica "Current": tri vrednosti 0.55, 0.57, 0.59 (oznake faza i jedinice sitne). Kartica "Power": tri vrednosti 0.4, 0.0, 0.4. Kartica "Energy": jedna vrednost 78.7. Kartica "Other": redovi sa vrednostima OFF, MANUAL, OFF, OFF, ON. Kartica "Settings": vrednosti napona 246.00, 244.40, 246.30. Svaka vrednost ima malu vremensku oznaku.
7.2 Omogućavanje upravljanja preko Reduxi
Za naprednije upravljanje toplotnom pumpom uključite uređaj u Reduxi strategiju. Pod Devices – Daikin u aplikaciji Reduxi Configurator podesite control type na AUTO. Tek tada komande strategije utiču na toplotnu pumpu.
Da biste postigli maksimalnu fleksibilnost i smanjili troškove energije uz dinamične cene i dinamične tarife, definišite strategiju kako je opisano u članku Strategije za Reduxi kontroler.
Kada dodate uređaj i proverite vrednosti, možete ga pregledati i njime upravljati i u Reduxi aplikaciji.
✓ Rezime
Priprema (tačke 1–2): Proverite Daikin dokumentaciju. Pripremite Reduxi Controller, Reduxi Gateway sa 3 strujna senzora i provodnike.
Daikin toplotna pumpa (tačke 3–4): Povežite dva releja uređaja Gateway (NO kontakti) na SG-ready kontakte na X5M. Postavite 3 strujna senzora na fazne provodnike.
Dodavanje u Reduxi (tačke 5–6): Prijavite se u Reduxi veb interfejs. Dodajte HVAC uređaj, proverite komunikacioni kanal i pokrenite Test communication.
Puštanje u rad (tačka 7): proverite poslednja merenja. Podesite tip upravljanja na AUTO i definišite strategiju.
→ Česti problemi
| Problem | Rešenje |
|---|---|
| Test communication ne uspeva | Proverite vezu između uređaja Reduxi Gateway i Reduxi Controller (WLAN ili LAN). Proverite tri dela komunikacionog kanala. |
| Nema očitavanja snage toplotne pumpe | Proverite da li su strujni senzori postavljeni na fazne provodnike L1, L2, L3 i da li je za sve izabrano "Auto detect from gateway". |
| Režim toplotne pumpe se ne menja | Proverite ožičenje do kontakata 5, 6 i 9, 10 na X5M i da li se koriste NO kontakti. Probajte prekidač Default / Reversed u komunikacionim podešavanjima. |
| Open configurator se ne otvara ili ostaje prazan | Tunel još nije aktivan. Sačekajte oko 30 sekundi i proverite da li je kontroler na mreži. |
Prijava sa admin se odbija |
Lozinka je promenjena tokom instalacije. Pitajte instalatera. Lozinka za Reduxi nalog ovde ne radi. |
reduxi.local se ne učitava |
Vaš uređaj nije u istoj mreži kao kontroler. Koristite IP adresu ili tunelsku vezu. |
| Test komunikacije ne uspeva, uređaj je offline | Proverite dostupnost, IP adresu / port / unit ID i da li je protokol omogućen na uređaju. |
