Uštedite do 30% na troškovima energije koristeći SG-ready kontakte Daikin toplotnih črpalk (ETV/ETB, ELV/ELB, EHV/EHB) putem Reduxi Gateway-a, omogućavajući dinamičku kontrolu usklađenu sa promenljivim cenama energije.
1. Potrebne komponente za povezivanje Reduxi kontrolera sa Daikin toplotnom črpalkom.
Dokumentacija za Daikin ETV/ETB, ELV/ELB, EHV/EHB može se naći ovde:
https://daikintechnicaldatahub.eu/en-GB/
Za uspostavljanje veze između Reduxi kontrolera i Daikin
toplotne črpalke potrebne su dve komponente:
- Reduxi kontroler
- Reduxi Gateway uređaj sa 3k (30:1A) strujnim senzorima (CTs)
Reduxi Gateway uređaj mora biti prvo dodat (povezan) na Reduxi kontroler radi upravljanja/puštanja u rad režima rada toplotne črpalke. Veza se može uspostaviti bežično (VLAN) ili žično preko UTP kabla (LAN). Više o vezi možete naći na veza Gateway-a ka kontroleru. Reduxi Gateway uređaj takođe uključuje 3k (30:1A) strujnih senzora (transformatora) koji se koriste za merenje električne struje (tj. snage) za svaku fazu toplotne črpalke. Dodatno, dva relejna izlaza se koriste za generisanje signala ka SG-ready kontaktima, utičući na režime rada toplotne črpalke.
2. Povezivanje Reduxi kontrolera i Gateway uređaja na lokalnu mrežu
Simbolična slika cele veze od Reduxi kontrolera do toplotne črpalke prikazana je ispod:
Za više informacija o tome kako povezati Reduxi Gateway uređaj, pratite link: Kako konfigurisati Reduxi Gateway.
3. Povezivanje releja Reduxi GW uređaja na SG-ready kontakte toplotne črpalke
Da bi se fizički povezali releji Reduxi Gateway uređaja na SG-ready kontakte na toplotnoj črpalki, neophodno je utvrditi tačne lokacije SG-ready kontakata na štampanoj ploči toplotne črpalke. Slika ispod pokazuje lokacije SG-ready kontakata na štampanoj ploči Daikin toplotne črpalke. Druga slika prikazuje veze od releja ka SG-ready kontaktima.
SG-ready kontakti na HP štampanoj ploči X5M, kontakti 5,6 i 9,10:
Veza sa Reduxi GW uređaja na SG-ready kontakte na HP:
NO kontakt prvog releja Reduxi GW uređaja --> 6. kontakt na X5M konektoru; Plava žica
COM kontakt prvog releja Reduxi GW uređaja --> 5. kontakt na X5M konektoru; Braon žica
NO kontakt drugog releja Reduxi GW uređaja --> 10. kontakt na X5M konektoru; Crna žica
COM kontakt drugog releja Reduxi GW uređaja --> 9. kontakt na X5M konektoru; Zelena žica
Veza:

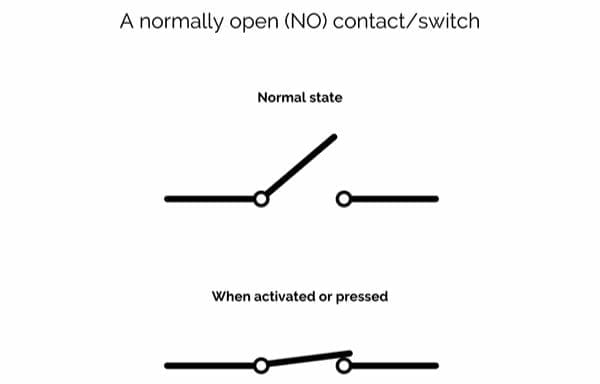

Napomena: Reduxi Gateway uređaj omogućava korišćenje relejnih izlaza kao trajno zatvorenih "Normalno Zatvoreni - NC" ili otvorenih "Normalno Otvoreni - NO", dok se u slučaju Daikin toplotne črpalke koriste NO kontakti.
4. Reduxi Gateway uređaj kao merač sa strujnim senzorima
Strujni senzori (CTs) uključeni u Reduxi Gateway komplet moraju biti povezani na tri ulaza, po jedan za svaku fazu, kao što je ilustrovano na slici ispod.
Strujni senzor pokriva individualnu faznu žicu (L1, L2, L3) toplotne črpalke, slika ispod:
5. Dodavanje toplotne črpalke kao novog uređaja u Reduxi konfiguratoru
Da biste dodali novu toplotnu črpalku kao uređaj ili uredili postojeći, sledite ove korake, detaljno opisane u pojedinačnim tačkama ispod.
5.1 Dodavanje uređaja
Prijavite se lokalno na Reduxi konfigurator aplikaciju na kontroleru i pritisnite dugme Dodaj uređaj.
5.2 Izaberite uređaj koji želite da dodate
U prvom koraku (osnovna podešavanja), izaberite osnovne parametre uređaja koji želite da dodate:
- Tip uređaja: HVAC,
- Tip: Daikin ETV/ETB ili Daikin ELV/ELB ili Daikin EHV/EHB
- Naziv: Navedite naziv uređaja.
5.3 Komunikacioni kanal
Prvi deo podešavanja komunikacionog kanala je dizajniran za povezivanje između Reduxi Gateway uređaja i Reduxi kontrolera. Popunite polja kao što je prikazano na slici ispod (automatski popunjeno).

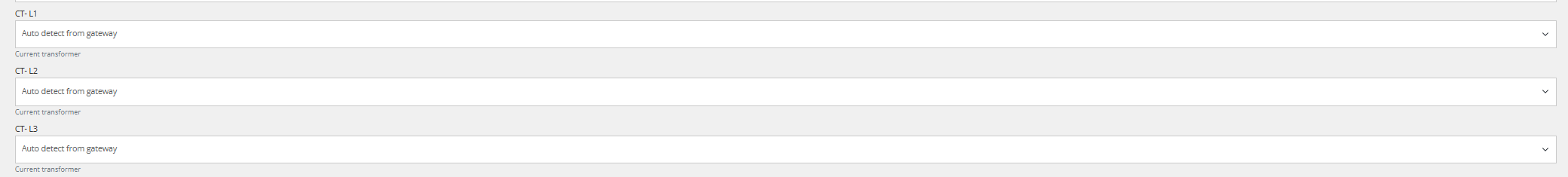

Drugi deo komunikacionog kanala namenjen je podešavanjima strujnih senzora Reduxi Gateway uređaja, gde biramo "Automatsko otkrivanje sa gateway-a" za sve strujne senzore.
Treći deo komunikacionog kanala posvećen je definiciji signala sa releja Redux GW uređaja.
Sa poslednjim poljem birajte između Podrazumevano i Obrnuto da biste podesili kako su kontakti pozicionirani. Ako fizički povežete kontakt 1 na gateway-u sa kontaktom 2 na HP, koristite ovaj prekidač da biste ručno preokrenuli orijentaciju veze.
5.5 Test komunikacije
Test komunikacije se vrši uz pomoć dugmeta "Test komunikacije", lociranog u donjem desnom uglu nakon popunjavanja svih polja parametara komunikacionog kanala.
Test komunikacije može dati dva odgovora:
1. Komunikacija radi ispravno, slika ispod:
2. Komunikacija ne radi ispravno, slika ispod:
5.6 Napredna podešavanja
Napredno podešavanje je proizvoljno i zavisi od specifičnih potreba lokacije na kojoj je Reduxi kontroler instaliran. Nakon završetka svih naprednih podešavanja, pritisnite dugme "Gotovo" u donjem desnom uglu.
5.7 Poslednja merenja
Nakon uspešnog uspostavljanja komunikacije sa novododatim uređajem, njegove vrednosti se mogu proveriti pod Uređaji/Daikin u Reduxi konfiguratoru kao dodatni test.
Za naprednu kontrolu toplotne črpalke, integrišite uređaj u strategiju Reduxi sistema. Pod Uređaji/Daiken u Reduxi konfiguratoru, tip kontrole mora biti postavljen na AUTO kako bi komande za strategiju uticale na HP.
Da biste postigli maksimalnu fleksibilnost i smanjenje troškova energije u odnosu na dinamičke cene i tarife, molimo sledite uputstva za definisanje strategije na ovom linku: Strategije za Reduxi kontroler.
Nakon uspešnog dodavanja uređaja i provere vrednosti, uređaj se može pregledati i kontrolisati i putem Reduxi aplikacije.
