Integracija Sofar 1-70KTL G1-G2 String invertera sa Reduxi kontrolerom preko Modbus RTU, postižući maksimalnu fleksibilnost i moguće smanjenje troškova i energije do 30%.

1. Sofar dokumentacija:

Preuzimanje dokumentacije se može obaviti na sledećem linku:

https://downloads.sofarsolar.eu/

Primer korisničkog priručnika za 10-15kW String inverter može se dobiti na linku:

https://downloads.sofarsolar.eu/wp-content/uploads/sofar/Manuals/EN/SOFAR%2010-15KTL-G2_User%20Manual_2019-07-31_V1.0_en-EU.pdf

2. Fizička veza između String invertera i Reduxi kontrolera

Fizička veza mora biti uspostavljena jer se Modbus RTU koristi za pristup interfejsu string invertera.

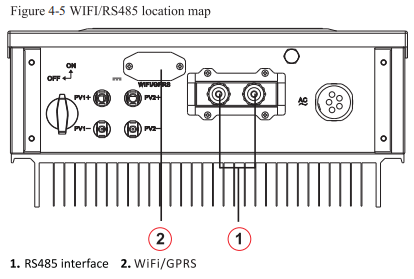

Lokacija Modbus komunikacionih konektora je prikazana na slici kao RS485 interfejs.

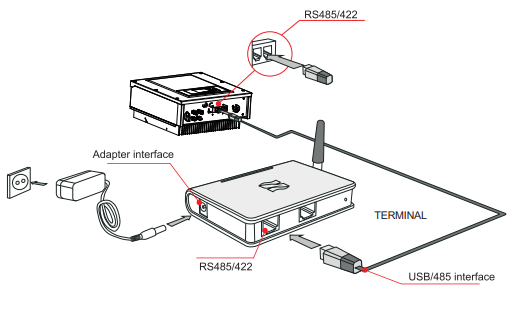

Slika ispod prikazuje kako se uspostavlja fizička veza, gde Reduxi ima ulogu Terminala. Umesto USB/485 interfejsa, na Reduxi kontroleru se koristi Port 1 ili Port 2 interfejs.

3. Dodaj Sofar String u Reduxi sistem.

Nakon povezivanja Reduxi-ja i String invertera, možete ga registrovati kao novi uređaj (Sofar String Inverter).

3.1 Dodaj uređaj (Sunways Hybrid Inverter)

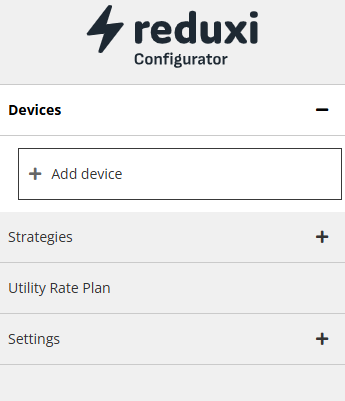

Prvo, ulogujte se u lokalni Reduxi konfigurator i dodajte novi uređaj klikom na dugme 'Dodaj uređaj'.

4.2 Odaberi Sofar 70KTL G1-G2

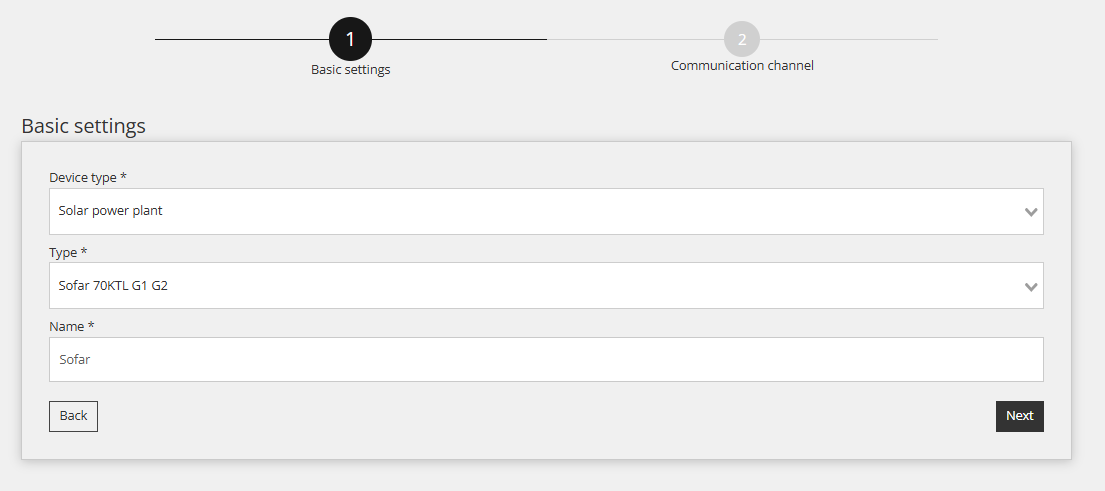

U prvom koraku se definišu osnovna podešavanja:

Izaberi Tip uređaja: Solarna elektrana
Izaberi Tip: Sofar 70KTL G1-G2,
Ime uređaja.

4.3 Konfiguracija uređaja za komunikacioni kanal

Drugi korak uključuje konfigurisanje komunikacionog kanala, što je neophodno za pravilnu Modbus RTU komunikaciju. U ovom koraku se uspostavlja komunikaciona veza između Reduxi kontrolera i Sofar String Invertera.

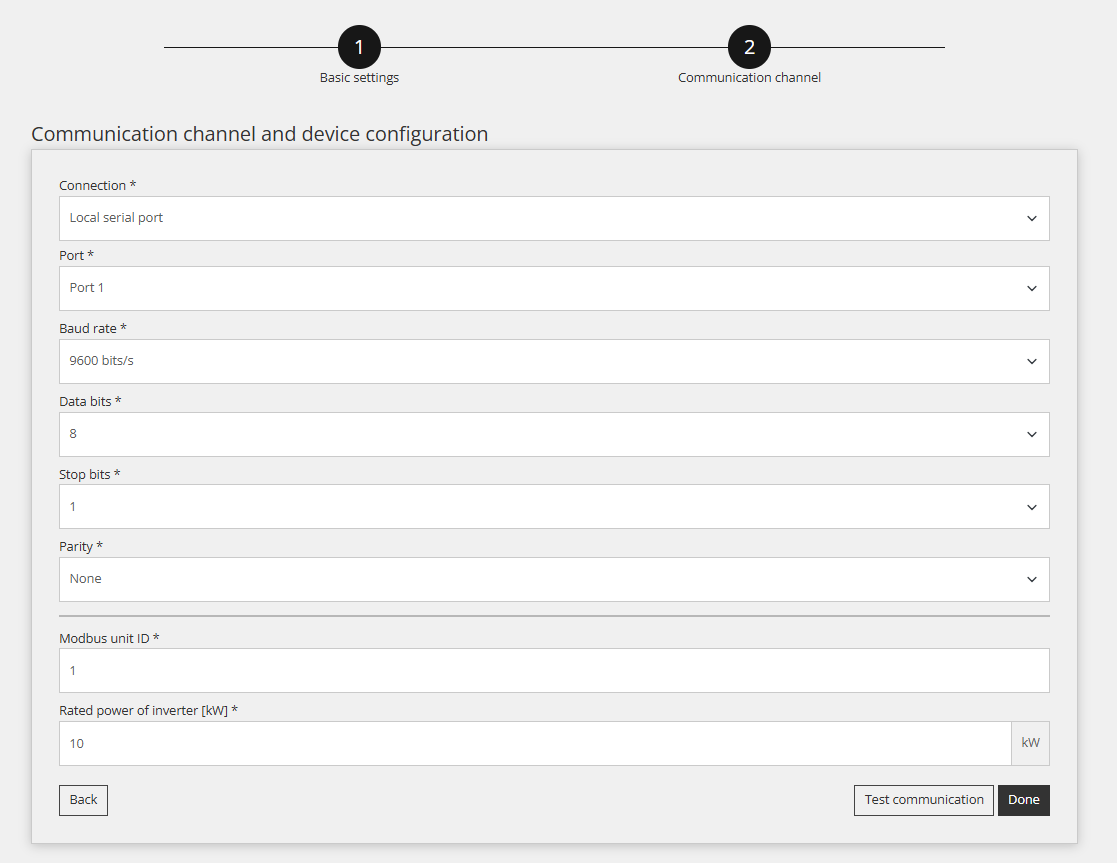

Podešavanja za komunikacioni kanal su prikazana ispod:

Potrebno je da budu podešena polja Modbus unit ID i Rated power.

4.4 Testiraj komunikaciju

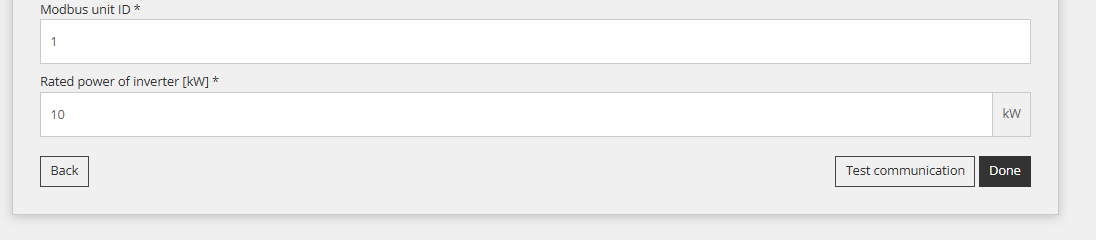

Ispod svih polja Komunikacionog kanala pomenutih u prethodnom koraku, nalazi se dugme "Testiraj komunikaciju". Ovo dugme se koristi za proveru da li Modbus RTU veza između uređaja funkcioniše ispravno.
