Kako povezati ChargeAmps punjače sa Reduxi kontrolerom
Povežite svoj Charge Amps punjač (Halo, Luna, …) sa uređajem Reduxi Controller putem Wi‑Fi i OCPP.
Tekstualni opis ove slike

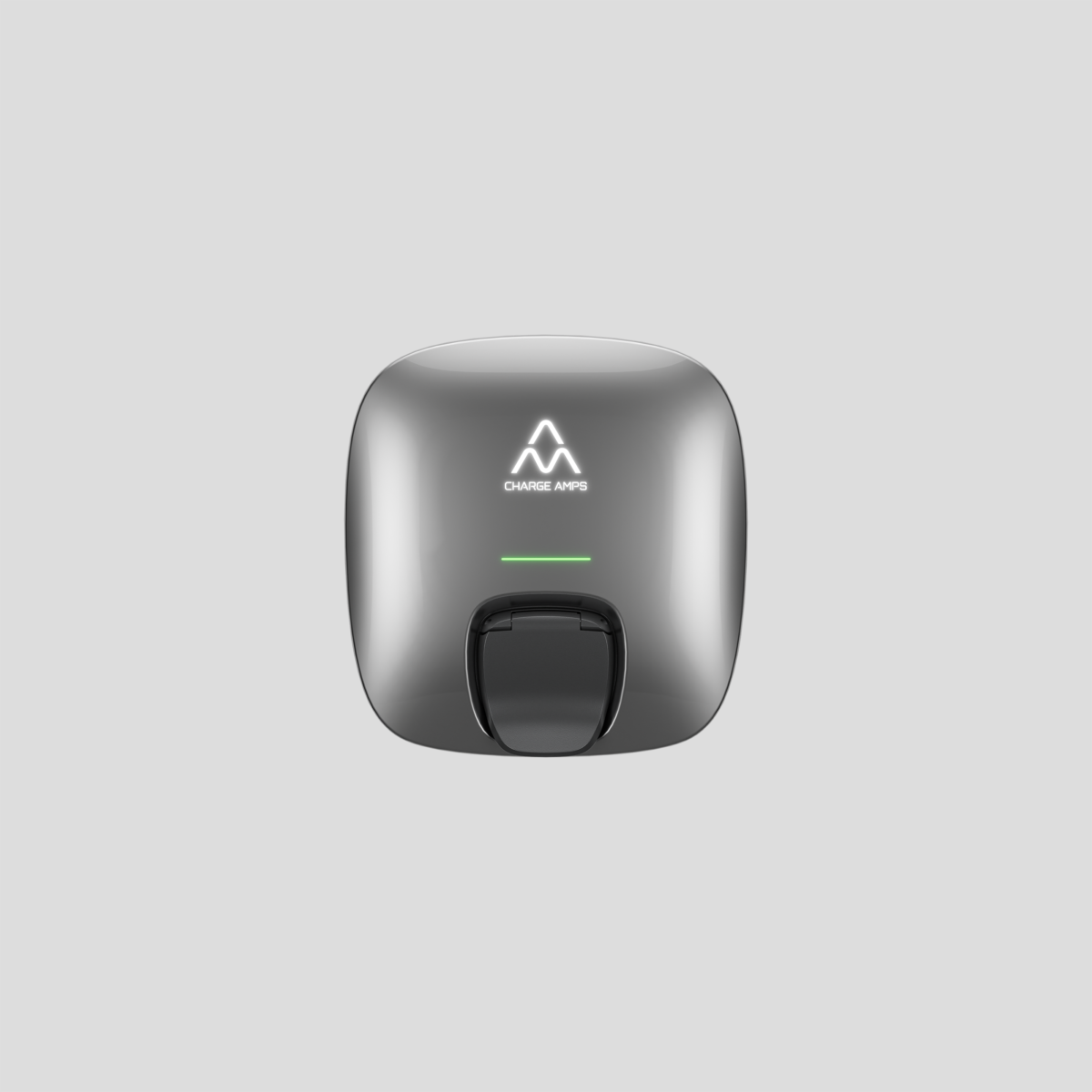

Fotografija proizvoda, EV punjač Charge Amps Luna na svetlosivoj pozadini: zaobljena kvadratna zidna kutija u tamnosivoj metalik završnici. Logotip CHARGE AMPS (beli simbol nalik planini sa tekstom) nalazi se na gornjem delu prednje strane, ispod njega je tanka zelena svetlosna linija, a crni držač kabla ili udubljenje za utičnicu nalazi se dole u sredini.
1 Tehnička dokumentacija
Dokumenti proizvođača za Charge Amps punjač:
- Charge Amps Luna Installation Manual – Uputstvo za instalaciju punjača Luna (na engleskom).
- Charge Amps Halo product page – Specifikacije punjača Halo.
- Video: how to connect the charger in the Installer app – Video vodič kompanije Charge Amps, pogledajte tačku 6.
2 Potrebna oprema
Potrebno vam je:
- Reduxi Controller
- Charge Amps punjač (Halo, Luna, …) sa Wi‑Fi i OCPP
- Serijski broj punjača (koristi se kao Device identifier)
- Pametni telefon sa aplikacijom Charge Amps Installer (Android ili iOS)
- Wi‑Fi mreža na koju se mogu povezati i Reduxi Controller i punjač
- Laptop ili tablet sa pristupom internetu za podešavanje uređaja u Reduxi
3 Prijavite se na Reduxi web interfejs
Reduxi veb interfejs možete da otvorite na dva načina:
Tekstualni opis ove slike
Snimak ekrana tri ekrana mobilne aplikacije Reduxi jedan pored drugog, sa cijan okvirima i brojčanim oznakama 2 do 4. Levi ekran (dashboard, tamna tema): ikona menija gore levo označena okvirom i oznakom 2; logotip 'reduxi'; kartice 'Real time data' (aktivna) i 'Statistics'; cena 5.79 € i temperatura 3.2 °C; dijagram toka energije sa kućom u sredini (-1.25 kW) i ikonama sa vrednostima 69.0 W, 1.3 kW, 1.1 kW (crveni prsten), -165.0 W sa 97 % (crveni prsten) i vrednostima 0.0 W pri dnu; kartice 'Power' i 'Energy'; donja navigacija: Dashboard, Diagnostics, Device control, Settings. Srednji ekran (bočni meni): logotip 'reduxi', 'Number of locations: 1233', naslov 'Reduxi device management', stavke '+ Add Reduxi location' i 'Reduxi devices' (označeno okvirom i oznakom 3), zatim 'My profile' i 'About app'. Desni ekran (stranica uređaja): Back; slika crnog Reduxi kontrolera sa dva Ethernet priključka; status 'Connected'; kartica 'Update available': 'New update is available for your Reduxi device.' sa dugmetom 'Download and install update'; kartica 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' sa dugmetom 'Activate tunnel connection' (označeno okvirom i oznakom 4); kartica 'Unit details' sa poljem 'Unit ID'.
Tekstualni opis ove slike
Snimak ekrana sastavljen od dva dela jedan pored drugog. Levi deo: ekran mobilne aplikacije Reduxi na tamnoj pozadini. Gore: dugme Back; slika crnog Reduxi kontrolera sa dva Ethernet priključka i redom stezaljki; status 'Connected' sa ikonom Wi-Fi. Kartica 'Update available': 'New update is available for your Reduxi device.' sa dugmetom 'Download and install update'. Kartica 'Connect to configurator' sa ikonom ključa: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' i dugme 'Open configurator', označeno cijan okvirom i brojčanom oznakom 5. Ispod: kartica 'Unit details' sa poljem 'Unit ID' (vrednost nije vidljiva). Desni deo: Reduxi Configurator otvoren u pregledaču, označen cijan okvirom i brojčanom oznakom 6. Zaglavlje: strelica nazad, 'Tunnel connection', ikona za ponovno učitavanje. Leva bočna traka sa ikonama (munja, čip, munja, stubni grafikon, zupčanik). Stranica 'Home' sa zelenom ikonom veze. Zeleno obaveštenje: 'New patch available. Click here to apply.' sa znakom zatvaranja X. Vreme 09:12:56. Dijagram toka energije sa kućom u sredini (1.700 kW) i ikonama za mrežu (0.000 kW), solar (1.700 kW), bateriju (zelena, 0.000 kW i 0.800 kW), uređaj levo (0.900 kW), električno vozilo i punjač ili uređaj pri dnu. Oznaka 'Energy manager' pri dnu.
http://reduxi.local. IP adresu kontrolera možete da pronađete na listi uređaja Vašeg rutera ili u aplikaciji Reduxi pod Reduxi devices.admin · Lozinka: admin (fabrička podrazumevana vrednost)Tekstualni opis ove slike
Snimak ekrana stranice za prijavu u Reduxi Configurator u prozoru pregledača Chrome. Adresna traka prikazuje 'Not secure' i 'reduxi.local'; adresna traka je označena cijan okvirom, a njena uvećana kopija (cijan okvir, tekst 'Not secure reduxi.local') prikazana je levo, povezana cijan linijom. Pozadina stranice: svetlosivi linijski crtež kuće sa solarnim panelima (zeleno), zidnom kutijom, invertorom, automobilom i punjačem. Gore levo: logotip 'reduxi configurator'. U sredini je okvir za prijavu sa naslovom 'Login', izborom jezika (engleska zastava, 'English'), poljem za korisničko ime i poljem za lozinku i tamnim dugmetom 'Login'.
Tekstualni opis ove slike
Snimak ekrana veb interfejsa Reduxi Configurator nakon prijave, svetla tema. Gore levo: logotip 'reduxi configurator'. Zaglavlje: 'Home' levo, zeleni status 'Connected' gore desno. Leva bočna traka: raširen odeljak 'Devices' sa listom stavki, zatim sklopljeni odeljci 'Manager', 'Configuration' i 'Settings'. Glavni deo: dijagram toka energije. Kuća u sredini sa prstenom, vrednost 24.20 kW. Ikona mreže gore levo, 24.20 kW (crvena tačka na njenoj liniji). Ikona solara gore desno, vrednost '-'. Leva ikona (baterija ili uređaj), 6.700 kW (zelena tačka na njenoj liniji). Desne ikone (baterijsko skladište i uređaj), vrednosti '-'. Ikona EV punjača dole levo, 31.00 kW. Još jedna ikona uređaja dole desno. Oznaka 'Energy manager' ispod kuće.
4 Podešavanje statičke IP adrese za Reduxi Controller
Punjač se na kontroler povezuje preko IP adrese. Fiksna adresa održava ovu vezu stabilnom.
4.1 Otvaranje mrežnih podešavanja
U aplikaciji Reduxi Configurator (pogledajte tačku 3) izaberite Settings – Network.
Tekstualni opis ove slike
Snimak ekrana Reduxi veb interfejsa u pregledaču na telefonu (statusna traka sa vremenom 22:32, adresna traka 192.168.1.50 sa trouglom upozorenja). Leva traka sa ikonama: munja kao logotip, ikona uređaja (izabrana), ikona munje, ikona grafikona. Zaglavlje: Home, zeleni status Connected, vreme 22:32:26. Mali dijagram toka energije prikazuje ikonu mreže i ikonu PV sa vrednošću 6.800 kW. Meni Settings (proširen, znak minus) sa stavkama Grid i Network; stavka Network označena je debelim plavim okvirom.
4.2 Unos statičke IP adrese
Izaberite Static IP. Unesite podatke o statičkoj IP adresi za komunikacioni modul koji je povezan na vaš LAN (WAN, LAN ili Wi‑Fi). Izaberite Save.
Tekstualni opis ove slike
Snimak ekrana stranice mrežnih podešavanja Settings u Reduxi veb interfejsu na telefonu (statusna traka sa vremenom 22:37). Leva traka sa ikonama: munja kao logotip, ikona uređaja/čipa, ikona munje, ikona grafikona, ikona zupčanika (izabrana). Naslov stranice: Settings. Kartice: WAN (sa zelenom tačkom), LAN, Wi-Fi, Mobile, DNS server, Proxy server, Network redundancy. Polja: Type: STATIC (padajući meni); IP: 192.168.1.50; Netmask: 255.255.255.0; Gateway: 192.168.1.1 (sa ikonom informacija); Network isolation (sa ikonom informacija): prekidač koji prikazuje Yes. Dugme: Save.
5 Dodavanje punjača u Reduxi
Uspostavite OCPP komunikaciju između punjača i uređaja Reduxi Controller.
5.1 Osnovna podešavanja
Kliknite na + Add device.
Tekstualni opis ove slike
Snimak ekrana gornjeg dela levog menija aplikacije Reduxi Configurator. Logotip: reduxi Configurator. Devices (prošireno, znak minus) navodi jednu stavku, Energy Meter (ikona mreže), a zatim dugme + Add device, istaknuto debelim plavim okvirom. Ispod: Strategies (+), Utility Rate Plan, Settings (+).
Unesite osnovna podešavanja:
- Tip uređaja:
EV charger - Type:
OCPP 1.6 - JSON - Name: naziv po Vašem izboru
Tekstualni opis ove slike
Snimak ekrana Reduxi veb interfejsa, stranica Device, korak 1 Basic settings. Gore desno: zeleni status Connected. Leva traka sa ikonama: munja kao logotip, ikona uređaja (izabrana), ikona munje, ikona grafikona, ikona zupčanika. Indikator koraka: 1 Basic settings (aktivan), 2 Communication channel (zasivljen). Naslov: Basic settings. Polja: Device type *: EV charger; Type *: OCPP 1.6 - JSON; Name *: Chargeamps Halo. Dugmad: Back, Next (tirkizno).
5.2 Podešavanja komunikacije
Podesite komunikacioni kanal za OCPP:
| Parametar | Vrednost |
|---|---|
| Identifikator uređaja | Serijski broj punjača |
| Controller OCPP JSON 1.6 URL | Prikazan je pri dnu stranice za konfiguraciju. Primer: ws://192.168.1.97/ocpp/1.6/json
|
Tekstualni opis ove slike
Snimak ekrana Reduxi veb interfejsa na uskom ekranu, stranica Device, korak 2 Communication channel. Gore desno: zeleni status Connected. Leva traka sa ikonama: munja kao logotip, ikona uređaja (izabrana), ikona munje, ikona grafikona, ikona zupčanika. Indikator koraka: 1 Basic settings, 2 Communication channel (aktivan). Naslov: Communication channel and device configuration. Siva napomena: There are no available connections. Polja: Device identifier *: 2104031222T; Connector *: 1; Charger type *: AC; Energy counter: Default; Allocate power to EVSE when EV is not connected to EVSE: Default; Per phase max. current *: Auto detect from EVSE; Per phase max. current manual override: 16 (savet: In effect when manual override is selected); Forward communication to backend OCPP server: wss://ocpp.charge.space/ocpp; Override authentication username for backend OCPP server: prazno; Override authentication password for backend OCPP server: prazno; Forward measurements to backend OCPP server once every: 1 second; Allow new charging session: Always; Controller OCPP JSON 1.6 URL: ws://192.168.1.97/ocpp/1.6/json (polje samo za čitanje, istaknuto, sa dugmetom za kopiranje). Dugmad: Back, Done.
Controller OCPP JSON 1.6 URL vam je potreban u tački 6.
6 Podešavanje OCPP u aplikaciji Charge Amps Installer
Nalepite OCPP URL uređaja Reduxi Controller u meni CPMS Connection u aplikaciji.
6.1 Instalacija aplikacije Charge Amps Installer
Tekstualni opis ove slike
Ikona aplikacije Charge Amps Installer: zaobljeni crni kvadrat sa belim simbolom (dva naslagana vrha nalik planinama) iznad belog teksta CHARGE AMPS.
Google Play: https://play.google.com/store/apps/details?id=com.chargeamps.installer&hl=en_US
Apple App Store: https://apps.apple.com/de/app/charge-amps-installer/id6446256364
6.2 Povezivanje sa Charge Amps punjačem
Video: https://www.youtube.com/watch?v=wQN1QZn6INY
6.3 Povezivanje punjača na istu Wi‑Fi mrežu kao Reduxi Controller
Reduxi Controller i punjač moraju biti na istoj Wi‑Fi mreži. U aplikaciji otvorite meni Internet, izaberite Wi‑Fi mrežu i povežite punjač pomoću pristupnih podataka te mreže.
6.4 Unos OCPP URL-a
Tekstualni opis ove slike
Snimak ekrana aplikacije Charge Amps Installer na telefonu (statusna traka sa vremenom 22:59), tamna tema, ekran SETTINGS sa karticama General i Advanced (izabrana kartica Advanced). Device: Charge Amps Luna, serijski broj LUNA-020100003. Odeljak CPMS CONNECTION: ws://192.168.1.50/ocpp/1.6/json sa linkom Edit; zelena tačka sa statusom Connected. Odeljak CHARGE POINT ID: 0201000039. Odeljak CHARGER CONFIGURATION sa linkom Edit: Maximum current: 16 A; Installation phase(s): 3; Installation phase order: RST; Fallback current: 10 A. Dugme: Complete configuration.
ws://192.168.1.97/ocpp/1.6/json. Kliknite na Connect.Tekstualni opis ove slike
Snimak ekrana aplikacije Charge Amps Installer na telefonu (statusna traka sa vremenom 22:58), tamna tema, ekran CPMS CONNECTION. Tekst: Enter the credentials to connect to the Charge Point Management System (CPMS). Polja: OCPP server URL: ws://192.168.1.50/ocpp/1.6/json sa linkom Reset i ikonom pomoći; tekst primera: Example: wss://server.com/ocpp; Charge Point ID: 0201000039, sa ikonom pomoći; Authorization Password: prazno, sa ikonom pomoći. Dugme: Connect (belo).
Tekstualni opis ove slike
Snimak ekrana širokog belog zaobljenog dugmeta sa tamnim tekstom Complete configuration na crnoj pozadini, iz aplikacije Charge Amps Installer.
Tekstualni opis ove slike
Snimak ekrana širokog dugmeta sa belim tekstom I understand na crnoj pozadini, sa belim zaobljenim obrubom, iz aplikacije Charge Amps Installer.
7 Test komunikacije u sistemu Reduxi
Vratite se u Reduxi Configurator i otvorite podešavanja novog uređaja. Kliknite na Test communication dole desno. Test jednom očitava punjač i ništa ne čuva. Ako test uspe, kliknite na Done: uređaj kreira samo dugme Done.
Test daje jedan od tri rezultata:
Tekstualni opis ove slike
Snimak ekrana dijaloga pod nazivom Test communication u Reduxi veb interfejsu, koji prikazuje uspešan test. Tekst zelene boje: Successful readout from device. Vrednosti: Current L1: 0.0 A; Current L2: 0.0 A; Current L3: 0.0 A; Import active power: 0.0 W; Max. active power: 22080.0 W; Max. current per phase: 32.0 A; Min. active power: 0 W; State name: AVAILABLE null. Dugme: Close. Krstić za zatvaranje gore desno.
Tekstualni opis ove slike
Snimak ekrana dijaloga pod nazivom Test communication u Reduxi veb interfejsu, koji prikazuje neuspešan test. Prvo polje (crvenkastosmeđi tekst): Unable to communicate with device. Drugo polje: Number of devices found on OCPP - JSON 1.6: 1; Device identifier: my_station_ID1. Dugme: Close. Krstić za zatvaranje gore desno.
Tekstualni opis ove slike
Snimak ekrana dijaloga pod nazivom Test communication u Reduxi veb interfejsu, koji prikazuje neuspešan test. Prvo polje (crvenkastosmeđi tekst): Unable to communicate with device. Drugo polje: Number of devices found on OCPP - JSON 1.6: 0. Dugme: Close. Red stranice iza dijaloga delimično je vidljiv pri donjoj ivici (tekst je odsečen, završava se sa backend OCPP server).
8 Proverite očitavanja
8.1 Last measurements
Nakon uspostavljanja komunikacije proverite vrednosti pod Devices – EV charger u aplikaciji Reduxi Configurator.
8.2 Uključite upravljanje pomoću Reduxi-ja
Pod Devices u aplikaciji Reduxi Configurator podesite control type punjača na AUTO. Tek tada komande strategije utiču na punjač.
Da biste punjenjem upravljali pomoću dinamičkih cena i dinamičkih tarifa, definišite strategiju kako je opisano u članku Strategije za Reduxi kontroler.
✓ Rezime
Priprema (tačke 1–2): Prikupite uputstva i opremu, uključujući serijski broj punjača.
Charge Amps punjač (tačka 6): Instalirajte aplikaciju Installer, povežite se na istu Wi‑Fi mrežu i nalepite OCPP URL kontrolera u CPMS Connection.
Dodavanje u Reduxi (tačke 3–5, 7): Prijavite se, podesite statičku IP adresu, dodajte OCPP 1.6 - JSON uređaj sa serijskim brojem kao Device identifier, pokrenite Test communication i kliknite na Done.
Puštanje u rad (tačka 8): Proverite poslednja merenja i podesite control type na AUTO.
→ Česti problemi
| Problem | Rešenje |
|---|---|
| Test communication: Unable to communicate with device 1 | Device identifier nije podešen ili se razlikuje. Tačno unesite serijski broj punjača (tačka 5.2). |
| Test communication: No device with OCPP 1.6 communication is found | Proverite da li je OCPP URL unet u CPMS Connection (tačka 6.4) i da li su punjač i kontroler na istoj Wi‑Fi mreži (tačka 6.3). |
| Open configurator se ne otvara ili ostaje prazan | Tunel još nije aktivan. Sačekajte oko 30 sekundi i proverite da li je kontroler na mreži. |
Prijava sa admin se odbija |
Lozinka je promenjena tokom instalacije. Pitajte instalatera. Lozinka za Reduxi nalog ovde ne radi. |
reduxi.local se ne učitava |
Vaš uređaj nije u istoj mreži kao kontroler. Koristite IP adresu ili tunelsku vezu. |
| Test komunikacije ne uspeva, uređaj je offline | Proverite dostupnost, IP adresu / port / unit ID i da li je protokol omogućen na uređaju. |
