Ovaj dokument je namenjen proizvođačima uređaja kao što su solarni invertori, hibridni invertori, punjači za električna vozila itd. Integraciju novog uređaja u Reduxi okruženje obavlja Reduxi razvojni tim. Proizvođači ipak treba da pomognu u tom procesu tako što će dostaviti relevantne informacije.

1 Šta je Reduxi?

Reduxi je pametan sistem za upravljanje energijom (EMS) namenjen optimizaciji toka električne energije između proizvodnje, skladištenja i potrošnje. Povezuje i upravlja uređajima kao što su hibridni, solarni ili baterijski invertori, punjači za električna vozila, toplotne pumpe, HVAC sistemi i brojila mreže, čime obezbeđuje da se energija koristi na najefikasniji i najisplativiji način.

Kroz praćenje u realnom vremenu i naprednu optimizaciju Reduxi omogućava veću samopotrošnju obnovljive energije, smanjuje troškove i podržava stabilnost mreže. U sistemima sa baterijskim skladištem, na primer, Reduxi koordinira komunikaciju između sistema za upravljanje baterijom (BMS) i sistema za konverziju snage (PCS), ali je važno napomenuti da Reduxi sam nije invertor, PCS ni BMS — to je nadređena inteligencija koja njima upravlja i sinhronizuje ih.

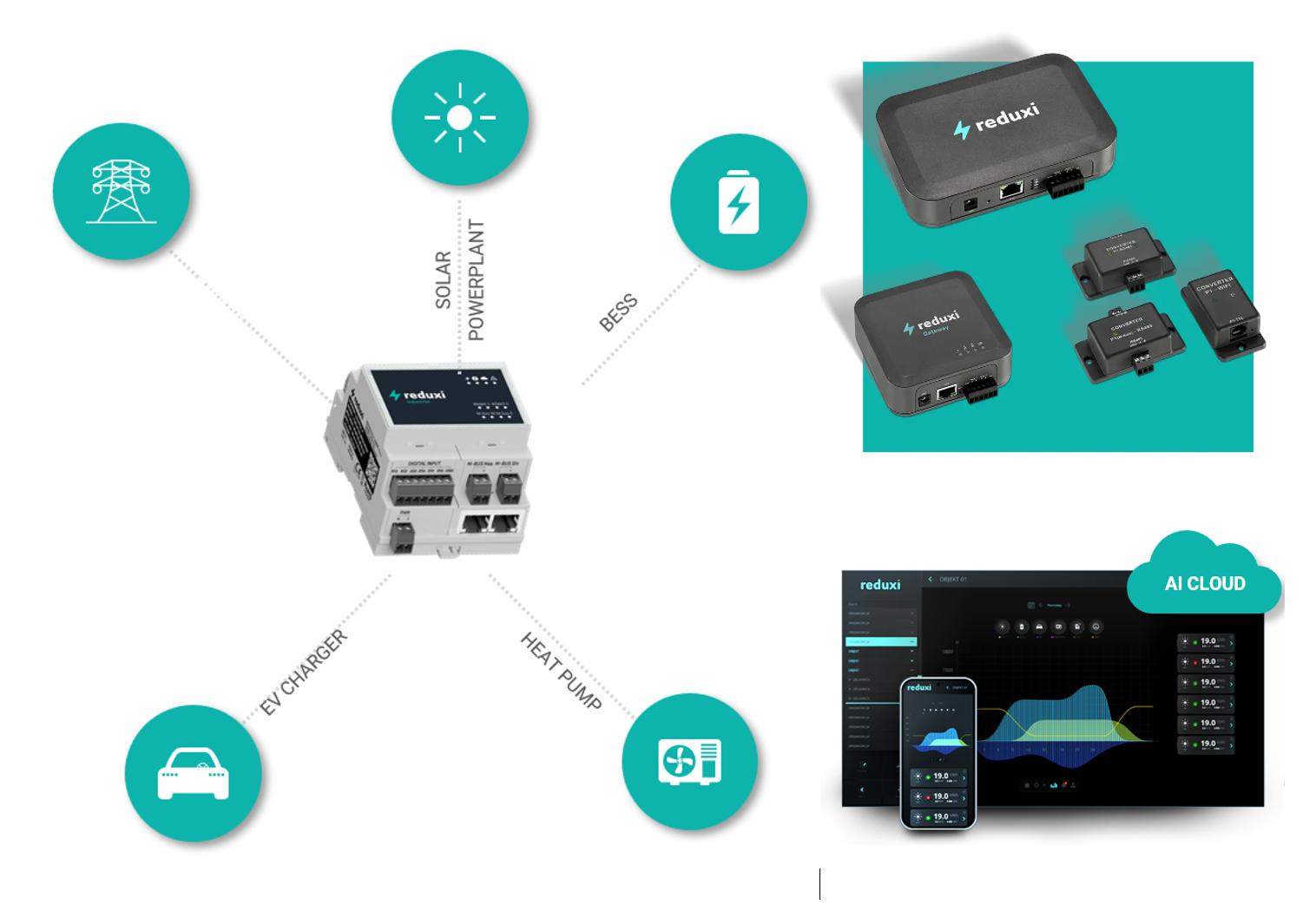

Tekstualni opis ove slike

Šema na beloj pozadini. Leva strana: sivi uređaj za DIN šinu sa oznakom reduxi Industrial, sa nekoliko steznih lajsni (oznake DIGITAL INPUT, M-BUS Max, M-BUS Div, PWR) i dva Ethernet porta, u sredini. Tačkaste linije vode od njega do pet zelenih krugova sa belim ikonama: dalekovodni stub (gore levo, bez oznake), sunce sa vertikalnom oznakom SOLAR POWERPLANT (gore), baterija sa munjom sa oznakom BESS (gore desno od uređaja), automobil sa oznakom EV CHARGER (dole levo) i ventilatorska jedinica sa oznakom HEAT PUMP (dole desno). Desna strana: tirkizni kvadrat sa četiri tamnosiva reduxi uređaja: veliki kontroler sa utičnicom za napajanje, Ethernet portom i zelenom steznom lajsnom; manja kutija sa oznakom reduxi Gateway; i tri male kutije konvertera sa oznakama CONVERTER i P1 - WiFi (oznake sitne). Ispod tirkiznog kvadrata: zeleni oblik clouda sa tekstom AI CLOUD i tamni snimak ekrana kontrolne table sa reduxi menijem levo, obojenim grafikonom krive snage, nekoliko redova sa vrednošću 19.0 desno i pametnim telefonom ispred koji prikazuje reduxi aplikaciju sa sličnim grafikonom i redovima sa 19.0.

2 Kako Reduxi komunicira sa uređajima?

Da bi Reduxi mogao da obavlja ulogu EMS-a, mora da komunicira direktno sa povezanim uređajima. To obuhvata:

• Čitanje merenja i stanja – Reduxi prikuplja podatke u realnom vremenu kao što su izlazna snaga, nivoi potrošnje, stanje napunjenosti (SOC), radni status i uslovi u mreži.
• Upisivanje komandi i setpointa – Reduxi aktivno šalje upravljačke signale nazad uređajima kako bi uticao na njihov rad, npr. podešavanje izlazne snage invertora, upravljanje snagom punjenja/pražnjenja baterije, podešavanje snage punjenja električnog vozila ili aktiviranje fleksibilnih potrošača.

Ova dvosmerna komunikacija je ključna: bez nje bi Reduxi mogao samo da prati, ali ne i da optimizuje. Razmenom informacija i komandi Reduxi obezbeđuje da svaki uređaj radi usklađeno sa ostalima, usaglašavajući lokalne tokove energije sa ekonomskim, tehničkim i mrežnim zahtevima.

Reduxi podržava standardizovane komunikacione protokole (kao što su Modbus (RTU i TCP), API, DLMS, OCPP i drugi), što omogućava neometanu interoperabilnost sa hibridnim invertorima, baterijskim invertorima, brojilima i drugom upravljivom opremom.

Najčešće korišćen način komunikacije je preko Modbus-a.

3 Zahtevi za integraciju uređaja u Reduxi okruženje

Reduxi okruženje obično podržava integraciju sledećih tipova uređaja:

• Baterijski sistem za skladištenje energije (BESS)
• Fotonaponski (PV) invertor
• Hibridni invertor
• Sistem grejanja, ventilacije i klimatizacije (HVAC)
• Oprema za napajanje električnih vozila (EVSE / punjač za električna vozila)
• Ostali kompatibilni uređaji

Primarni komunikacioni protokol za integraciju uređaja je Modbus. Međutim, moguća je i API komunikacija, M-bus, analogno upravljanje (4-20 mA), upravljanje putem releja i slično.
Za upravljanje zasnovano na Modbus-u proizvođač zato mora da dostavi kompletnu mapu Modbus registara koja jasno definiše:

• Input registers za podatke merenja (npr. napon, struja, stanje napunjenosti).
• Holding registers za upravljačke komande (npr. omogućavanje/onemogućavanje punjenja, podešavanje ograničenja snage, setpointi, komande za omogućavanje/onemogućavanje, izbor režima).
• Discrete inputs za stanja sistema (npr. alarmi, status zaštite).
• Coils za binarne upravljačke signale (npr. start/stop).

Ova mapa registara mora omogućiti i praćenje parametara sistema i upravljanje radnim stanjima.

Primer definicija Modbus registara za baterijski sistem za skladištenje energije:

(Adrese su primeri — stvarne vrednosti proizvođač mora da definiše u mapi registara.)

4 Koraci za integraciju novog uređaja

1. Potvrda proizvođača – Proizvođač potvrđuje da uređaj ispunjava prethodno definisane zahteve.
2. Dostavljanje dokumentacije – Proizvođač dostavlja dokumentaciju o komunikaciji i upravljanju, obično u PDF ili Excel formatu. Ona uključuje kompletnu mapu Modbus registara i pregled ključnih registara. Moguće su i alternativne metode integracije (npr. API).
3. Instalacija uređaja i kontrolera – Partner instalira uređaj na ciljnoj lokaciji (npr. u stambenom ili industrijskom objektu). Partner takođe instalira i povezuje Reduxi kontroler i obezbeđuje da je uređaj dostupan Reduxiju preko TCP/IP, RS485 ili drugog podržanog interfejsa.
4. Implementacija i testiranje u Reduxiju – Reduxi tim razvija i validira komunikaciju i upravljanje prema dostavljenim specifikacijama.
5. Podrška partnera tokom testiranja – Partner pomaže tokom validacije, naročito kada je potrebna dodatna konfiguracija preko lokalnog korisničkog interfejsa uređaja.
6. Podrška proizvođača – Proizvođač daje pojašnjenja i tehničku pomoć ako se tokom integracije pojave pitanja.
7. Sertifikacija – Reduxi tim finalizuje integraciju i sprovodi set sertifikacionih testova radi provere kompatibilnosti uređaja.
8. Završetak – Nakon sertifikacije, bilo koji uređaj istog tipa može se povezati sa Reduxijem za manje od jednog minuta.

5 Specifični zahtevi po tipu uređaja

Ovaj odeljak navodi konkretne zahteve u zavisnosti od tipa uređaja:

• Baterijski invertori
• Hibridni invertori
• Solarni PV invertori (uskoro)
• HVAC (uskoro)
• Punjači za električna vozila (EVSE) (uskoro)
