Kako povezati Growatt string invertore sa Reduxi kontrolerom
Integrišite Growatt MAX 100-150KTL3-X string invertor sa uređajem Reduxi Controller putem Modbus RTU. Tako dobijate maksimalnu fleksibilnost i niže troškove energije.

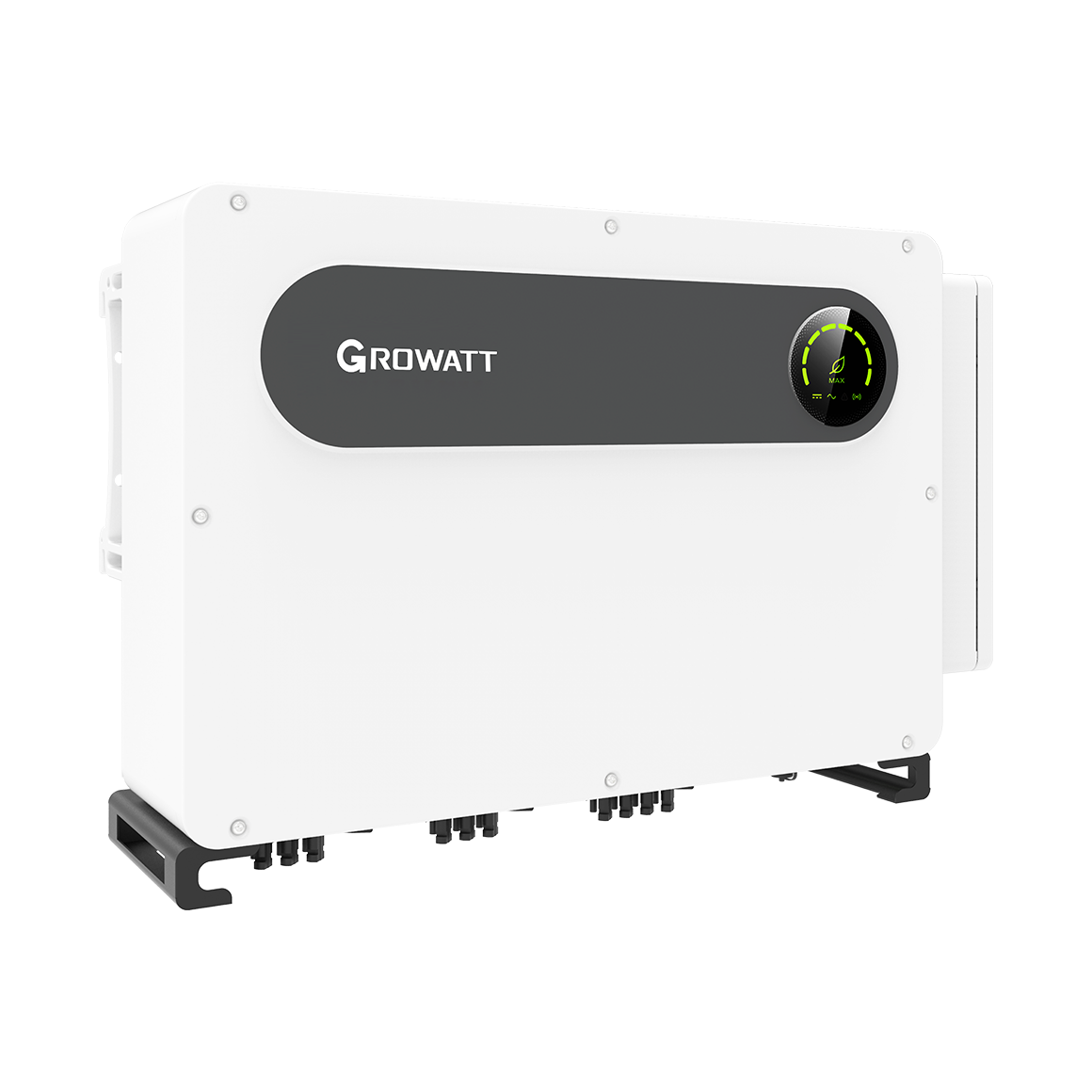

Tekstualni opis ove slike
Fotografija proizvoda, string invertor Growatt MAX 100-150KTL3-X na beloj pozadini: veliko belo zidno kućište invertora sa tamnosivom prednjom pločom pri vrhu na kojoj je logotip GROWATT i okrugli ekran sa zelenim prstenom desno. Crni nosači za montažu i DC konektori nalaze se pri dnu.
1 Priprema
1.1 Tehnička dokumentacija
Growatt veb sajt navodi sve Growatt invertore i uputstva za instalaciju. Korisničko uputstvo za Growatt MAX 100-150KTL3-X primer je uputstva za instalaciju.
- Growatt products – Potpuna lista Growatt invertora i uputstava za instalaciju
- Growatt MAX 100-150KTL3-X LV/MV user manual (EN, 2025-07) – Uputstvo za instalaciju invertora Growatt MAX 100-150KTL3-X
- Growatt MAX 100-150KTL3-X LV product page – Stranica proizvoda sa aktuelnim uputstvima i kratkim vodičem
1.2 Potrebna oprema
- Reduxi Controller
- String invertor Growatt MAX 100-150KTL3-X
- Oklopljeni upredeni kabl za RS-485 komunikacionu liniju (preporučeno)
- Laptop ili tablet sa pristupom internetu za podešavanje uređaja u Reduxi
2 Povezivanje invertora sa uređajem Reduxi Controller putem RS-485 Modbus RTU
Modbus RTU koristi se za pristup interfejsu string invertora. Zato morate uspostaviti fizičku vezu.
2.1 Pronalaženje RS-485 konektora na invertoru

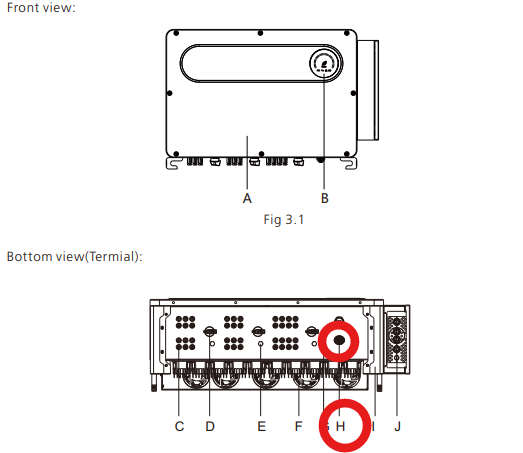

Konektori za Modbus komunikaciju nalaze se na donjoj strani invertora. RS-485 konektor je na poziciji H na slici (pogled na priključke odozdo).
Tekstualni opis ove slike
Dijagram iz uputstva, Fig 3.1, linijski crteži invertora. Gore: oznaka Front view: sa crtežom prednje strane kućišta invertora; slovo A pokazuje na telo kućišta, a slovo B na okrugli ekran gore desno; natpis Fig 3.1. Dole: oznaka Bottom view(Termial): sa crtežom donje strane na kojem se vide grupe DC priključaka, okrugle kablovske uvodnice i blok konektora na desnom kraju. Slova ispod uvodnica i konektora: C, D, E, F, H, I, J. Crveni krug označava okrugli crni port u gornjem delu iznad uvodnice sa oznakom H, a drugi crveni krug označava slovo H ispod njega.
2.2 Povezivanje jednog invertora
- Za RS-485 komunikacionu liniju koristite oklopljeni upredeni provodnik (preporučeno).

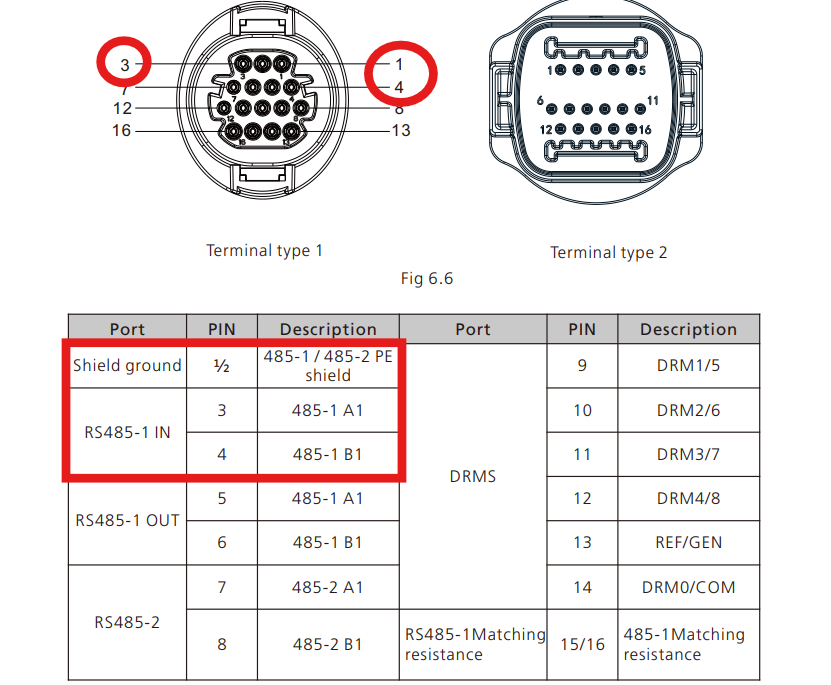

- Za komunikaciju sa jednim uređajem povežite komunikacionu liniju na pin 3/4, a njen štit na pin 1.
- Slika prikazuje tipove RS-485 priključaka: priključak tipa 1 i priključak tipa 2.
Tekstualni opis ove slike
Dijagram i tabela iz uputstva (Fig 6.6) koji prikazuju RS-485 priključke invertora. Gore: dve okrugle strane višepolnih konektora, sa oznakama Terminal type 1 i Terminal type 2 (slika je odsečena pri vrhu). Na priključku Terminal type 1 označeni su brojevi pinova 3 (levo, crveni krug) i 1 (desno, crveni krug), uz dodatne brojeve pinova 4, 7, 8, 12, 13, 16. Terminal type 2 prikazuje numeraciju 1 do 5, 6 do 11 i 12 do 16. Tabela sa kolonama Port, PIN, Description (leva polovina) i Port, PIN, Description (desna polovina). Leva polovina: Shield ground, PIN 1/2, 485-1 / 485-2 PE shield; RS485-1 IN, PIN 3, 485-1 A1; RS485-1 IN, PIN 4, 485-1 B1; RS485-1 OUT, PIN 5, 485-1 A1; RS485-1 OUT, PIN 6, 485-1 B1; RS485-2, PIN 7, 485-2 A1; RS485-2, PIN 8, 485-2 B1. Redovi Shield ground, PIN 3 i PIN 4 (RS485-1 IN) uokvireni su crvenim okvirom. Desna polovina: DRMS port sa PIN 9 DRM1/5, PIN 10 DRM2/6, PIN 11 DRM3/7, PIN 12 DRM4/8, PIN 13 REF/GEN, PIN 14 DRM0/COM; PIN 15/16 485-1 Matching resistance (port RS485-1 Matching resistance).

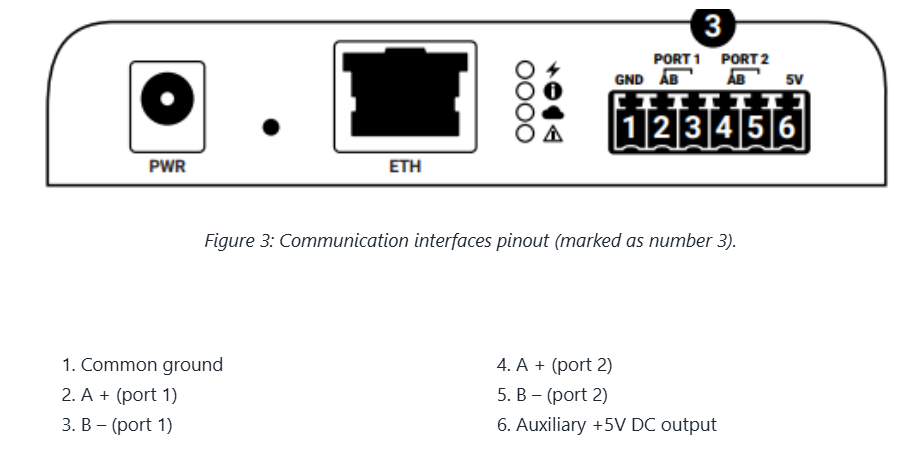

Povežite invertor na interfejs Port 1 ili Port 2 uređaja Reduxi Controller. Na slici se 485-1 A1 povezuje na A+ (Port 1), a 485-1 B1 na B- (Port 1).
| Growatt invertor | Reduxi Controller |
|---|---|
| 485-1 A1 | A+ (Port 1) |
| 485-1 B1 | B- (Port 1) |
Tekstualni opis ove slike
Dijagram iz uputstva: Figure 3: Communication interfaces pinout (označeno brojem 3). Crtež prednje ivice kućišta kontrolera: okrugli priključak za napajanje sa oznakom PWR levo, RJ45 Ethernet priključak sa oznakom ETH, četiri mala simbola statusnih LED dioda i zeleni 6-polni priključni blok označen crnim krugom sa brojem 3. Iznad priključnog bloka: GND, PORT 1 (A B), PORT 2 (A B), 5V. Pinovi su numerisani od 1 do 6. Legenda ispod: 1. Common ground; 2. A + (port 1); 3. B - (port 1); 4. A + (port 2); 5. B - (port 2); 6. Auxiliary +5V DC output.
2.3 Povezivanje više invertora u paraleli
- Za RS-485 komunikacionu liniju koristite oklopljeni upredeni provodnik (preporučeno).
- Povežite RS485 OUT (pin 5 = A, pin 6 = B) prvog invertora sa RS485 IN (pin 3 = A, pin 4 = B) sledećeg invertora.
- Ponovite vezu u lancu za sve dodatne invertore (A na A, B na B).
- Uključite terminacioni otpornik (pinovi 15/16) na poslednjem invertoru u lancu.
3 Prijavite se na Reduxi web interfejs
Reduxi veb interfejs možete da otvorite na dva načina:
Tekstualni opis ove slike
Snimak ekrana tri ekrana mobilne aplikacije Reduxi jedan pored drugog, sa cijan okvirima i brojčanim oznakama 2 do 4. Levi ekran (dashboard, tamna tema): ikona menija gore levo označena okvirom i oznakom 2; logotip 'reduxi'; kartice 'Real time data' (aktivna) i 'Statistics'; cena 5.79 € i temperatura 3.2 °C; dijagram toka energije sa kućom u sredini (-1.25 kW) i ikonama sa vrednostima 69.0 W, 1.3 kW, 1.1 kW (crveni prsten), -165.0 W sa 97 % (crveni prsten) i vrednostima 0.0 W pri dnu; kartice 'Power' i 'Energy'; donja navigacija: Dashboard, Diagnostics, Device control, Settings. Srednji ekran (bočni meni): logotip 'reduxi', 'Number of locations: 1233', naslov 'Reduxi device management', stavke '+ Add Reduxi location' i 'Reduxi devices' (označeno okvirom i oznakom 3), zatim 'My profile' i 'About app'. Desni ekran (stranica uređaja): Back; slika crnog Reduxi kontrolera sa dva Ethernet priključka; status 'Connected'; kartica 'Update available': 'New update is available for your Reduxi device.' sa dugmetom 'Download and install update'; kartica 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' sa dugmetom 'Activate tunnel connection' (označeno okvirom i oznakom 4); kartica 'Unit details' sa poljem 'Unit ID'.
Tekstualni opis ove slike
Snimak ekrana sastavljen od dva dela jedan pored drugog. Levi deo: ekran mobilne aplikacije Reduxi na tamnoj pozadini. Gore: dugme Back; slika crnog Reduxi kontrolera sa dva Ethernet priključka i redom stezaljki; status 'Connected' sa ikonom Wi-Fi. Kartica 'Update available': 'New update is available for your Reduxi device.' sa dugmetom 'Download and install update'. Kartica 'Connect to configurator' sa ikonom ključa: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' i dugme 'Open configurator', označeno cijan okvirom i brojčanom oznakom 5. Ispod: kartica 'Unit details' sa poljem 'Unit ID' (vrednost nije vidljiva). Desni deo: Reduxi Configurator otvoren u pregledaču, označen cijan okvirom i brojčanom oznakom 6. Zaglavlje: strelica nazad, 'Tunnel connection', ikona za ponovno učitavanje. Leva bočna traka sa ikonama (munja, čip, munja, stubni grafikon, zupčanik). Stranica 'Home' sa zelenom ikonom veze. Zeleno obaveštenje: 'New patch available. Click here to apply.' sa znakom zatvaranja X. Vreme 09:12:56. Dijagram toka energije sa kućom u sredini (1.700 kW) i ikonama za mrežu (0.000 kW), solar (1.700 kW), bateriju (zelena, 0.000 kW i 0.800 kW), uređaj levo (0.900 kW), električno vozilo i punjač ili uređaj pri dnu. Oznaka 'Energy manager' pri dnu.
http://reduxi.local. IP adresu kontrolera možete da pronađete na listi uređaja Vašeg rutera ili u aplikaciji Reduxi pod Reduxi devices.admin · Lozinka: admin (fabrička podrazumevana vrednost)Tekstualni opis ove slike
Snimak ekrana stranice za prijavu u Reduxi Configurator u prozoru pregledača Chrome. Adresna traka prikazuje 'Not secure' i 'reduxi.local'; adresna traka je označena cijan okvirom, a njena uvećana kopija (cijan okvir, tekst 'Not secure reduxi.local') prikazana je levo, povezana cijan linijom. Pozadina stranice: svetlosivi linijski crtež kuće sa solarnim panelima (zeleno), zidnom kutijom, invertorom, automobilom i punjačem. Gore levo: logotip 'reduxi configurator'. U sredini je okvir za prijavu sa naslovom 'Login', izborom jezika (engleska zastava, 'English'), poljem za korisničko ime i poljem za lozinku i tamnim dugmetom 'Login'.
Tekstualni opis ove slike
Snimak ekrana veb interfejsa Reduxi Configurator nakon prijave, svetla tema. Gore levo: logotip 'reduxi configurator'. Zaglavlje: 'Home' levo, zeleni status 'Connected' gore desno. Leva bočna traka: raširen odeljak 'Devices' sa listom stavki, zatim sklopljeni odeljci 'Manager', 'Configuration' i 'Settings'. Glavni deo: dijagram toka energije. Kuća u sredini sa prstenom, vrednost 24.20 kW. Ikona mreže gore levo, 24.20 kW (crvena tačka na njenoj liniji). Ikona solara gore desno, vrednost '-'. Leva ikona (baterija ili uređaj), 6.700 kW (zelena tačka na njenoj liniji). Desne ikone (baterijsko skladište i uređaj), vrednosti '-'. Ikona EV punjača dole levo, 31.00 kW. Još jedna ikona uređaja dole desno. Oznaka 'Energy manager' ispod kuće.
4 Dodavanje invertora u Reduxi
Pomoću ovih koraka možete dodati novi invertor ili urediti postojeći.
4.1 Osnovna podešavanja
Prijavite se lokalno u Reduxi Configurator na kontroleru (pogledajte tačku 3) i kliknite na + Add device.
Tekstualni opis ove slike
Snimak ekrana vrha levog menija Reduxi Configuratora. Logotip: reduxi Configurator. Devices (raširen, znak minus) sadrži samo dugme + Add device (uokvireno). Ispod: Strategies (+), Utility Rate Plan, Settings (+).

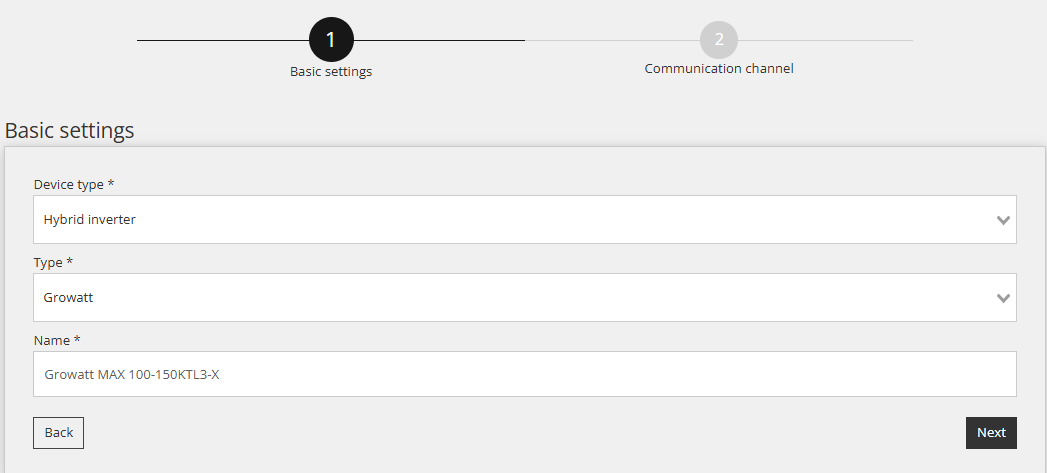

U prvom koraku (Basic settings) izaberite osnovne parametre uređaja:
- Device type:
Hybrid inverter - Type:
Growatt - Name: naziv po Vašem izboru
Tekstualni opis ove slike
Snimak ekrana čarobnjaka za dodavanje uređaja u aplikaciji Reduxi Configurator, korak 1 Basic settings. Indikator koraka: 1 Basic settings (aktivan), 2 Communication channel (zasivljen). Naslov: Basic settings. Polja: Device type *: Hybrid inverter; Type *: Growatt; Name *: Growatt MAX 100-150KTL3-X. Dugmad: Back, Next.
4.2 Podešavanja komunikacije

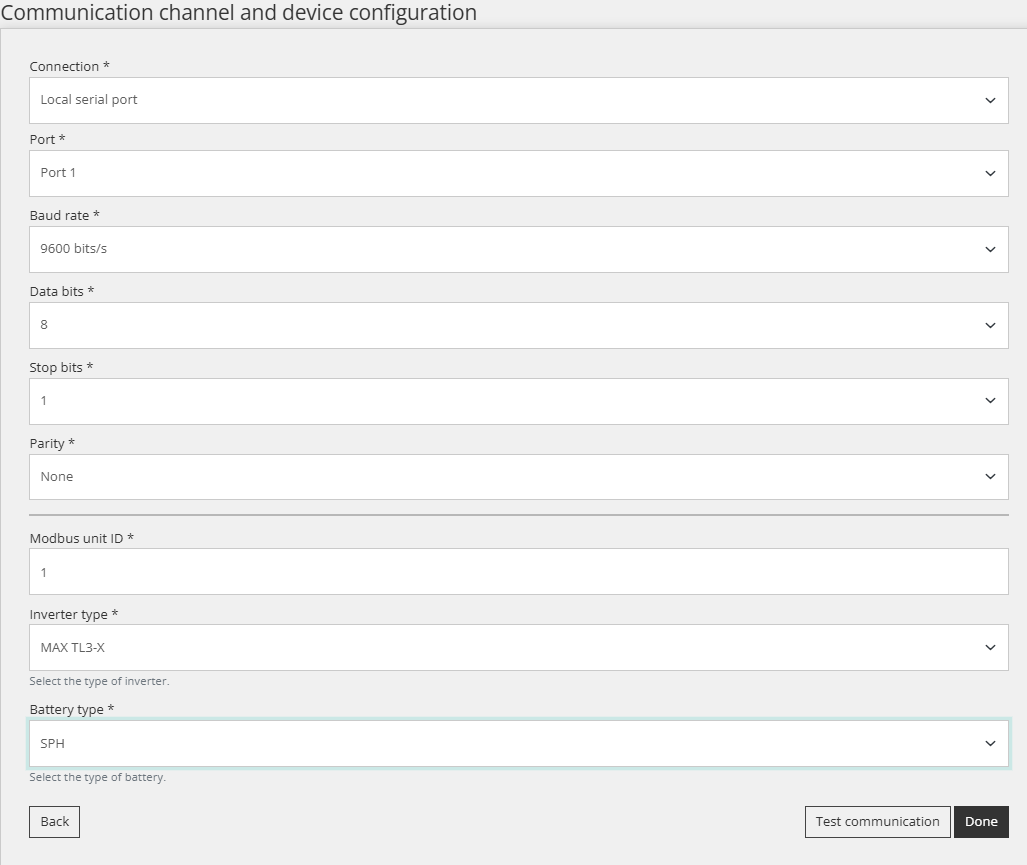

Drugi korak podešava komunikacioni kanal između uređaja Reduxi Controller i Growatt string invertora. Ova podešavanja važe za RS-485 Modbus RTU. Definišite ova polja:
| Parametar | Vrednost |
|---|---|
| Modbus Unit ID | Modbus unit ID invertora |
| Inverter Type | Izaberite tip invertora |
| Battery Type | Izaberite tip baterije |
Tekstualni opis ove slike
Snimak ekrana obrasca Communication channel and device configuration u aplikaciji Reduxi Configurator (isečeno, indikator koraka nije uključen). Polja: Connection *: Local serial port; Port *: Port 1; Baud rate *: 9600 bits/s; Data bits *: 8; Stop bits *: 1; Parity *: None; Modbus unit ID *: 1; Inverter type *: MAX TL3-X (savet: Select the type of inverter.); Battery type *: SPH (polje istaknuto kao aktivno; savet: Select the type of battery.). Dugmad: Back, Test communication, Done.
4.3 Testiranje komunikacije
Kliknite na Test communication pri dnu čarobnjaka. Dugme jednom očitava Growatt string invertor i ništa ne čuva. Ako test uspe, kliknite na Done: uređaj kreira samo dugme Done.
Tekstualni opis ove slike
Snimak ekrana donje trake sa dugmadima stranice alata Reduxi Configurator. Levo: dugme 'Back'. Desno: dugme 'Test communication' (označeno cijan okvirom) i tamno dugme 'Done'.
Tekstualni opis ove slike
Snimak ekrana stranice 'Communication channel and device configuration' alata Reduxi Configurator. Connection *: TCP/IP (padajuća lista). IP *: 192.168.50.243, sa dugmetom 'Scan for IP'. Port *: 502, sa dugmetom 'Test port'. Modbus unit ID *: 1. Dugmad pri dnu: Back (levo), Test communication i Done (desno). Dugme Done označeno je cijan okvirom.
5 Proverite očitavanja
5.1 Poslednja merenja
Nakon uspostavljanja komunikacije proverite vrednosti pod Devices – Growatt u aplikaciji Reduxi Configurator kao dodatni test.
5.2 Omogućite upravljanje putem Reduxija
Da biste invertor uključili u Reduxi strategiju, podesite control type pod Devices – Growatt na AUTO. Tek tada komande strategije utiču na invertor.
Da biste postigli maksimalnu fleksibilnost i smanjili troškove energije uz dinamične cene i dinamične tarife, definišite strategiju kako je opisano u članku Strategije za Reduxi kontroler.
✓ Rezime
Priprema (tačke 1–2): Koristite Growatt dokumentaciju. Povežite RS-485 liniju sa porta 485-1 invertora na Port 1 ili Port 2 uređaja Reduxi Controller (A1 na A+, B1 na B-).
Growatt invertor (tačka 2): Za više invertora povežite RS485 OUT na RS485 IN u lancu i uključite terminacioni otpornik (pinovi 15/16) na poslednjem invertoru.
Dodavanje u Reduxi (tačke 3–4): Prijavite se u Reduxi veb interfejs. Dodajte uređaj, podesite Modbus Unit ID, Inverter Type i Battery Type i pokrenite Test communication.
Puštanje u rad (tačka 5): Proverite očitavanja. Podesite control type na AUTO i definišite strategiju.
→ Česti problemi
| Problem | Rešenje |
|---|---|
| Test communication ne uspeva | Proverite RS-485 ožičenje: 485-1 A1 na A+ i 485-1 B1 na B- na Port 1 uređaja Reduxi Controller. Proverite Modbus Unit ID. |
| Više invertora ne odgovara | Proverite vezu u lancu (RS485 OUT na RS485 IN, A na A, B na B). Uključite terminacioni otpornik (pinovi 15/16) na poslednjem invertoru. |
| Open configurator se ne otvara ili ostaje prazan | Tunel još nije aktivan. Sačekajte oko 30 sekundi i proverite da li je kontroler na mreži. |
Prijava sa admin se odbija |
Lozinka je promenjena tokom instalacije. Pitajte instalatera. Lozinka za Reduxi nalog ovde ne radi. |
reduxi.local se ne učitava |
Vaš uređaj nije u istoj mreži kao kontroler. Koristite IP adresu ili tunelsku vezu. |
| Test komunikacije ne uspeva, uređaj je offline | Proverite dostupnost, IP adresu / port / unit ID i da li je protokol omogućen na uređaju. |
