Kako povezati Voltie punjač za električna vozila sa Reduxi kontrolerom
Integrišite Voltie punjače sa Reduxi preko Wi‑Fi mreže i Voltie platforme pomoću OCPP protokola. Maksimalna fleksibilnost i moguće uštede troškova do 30%.

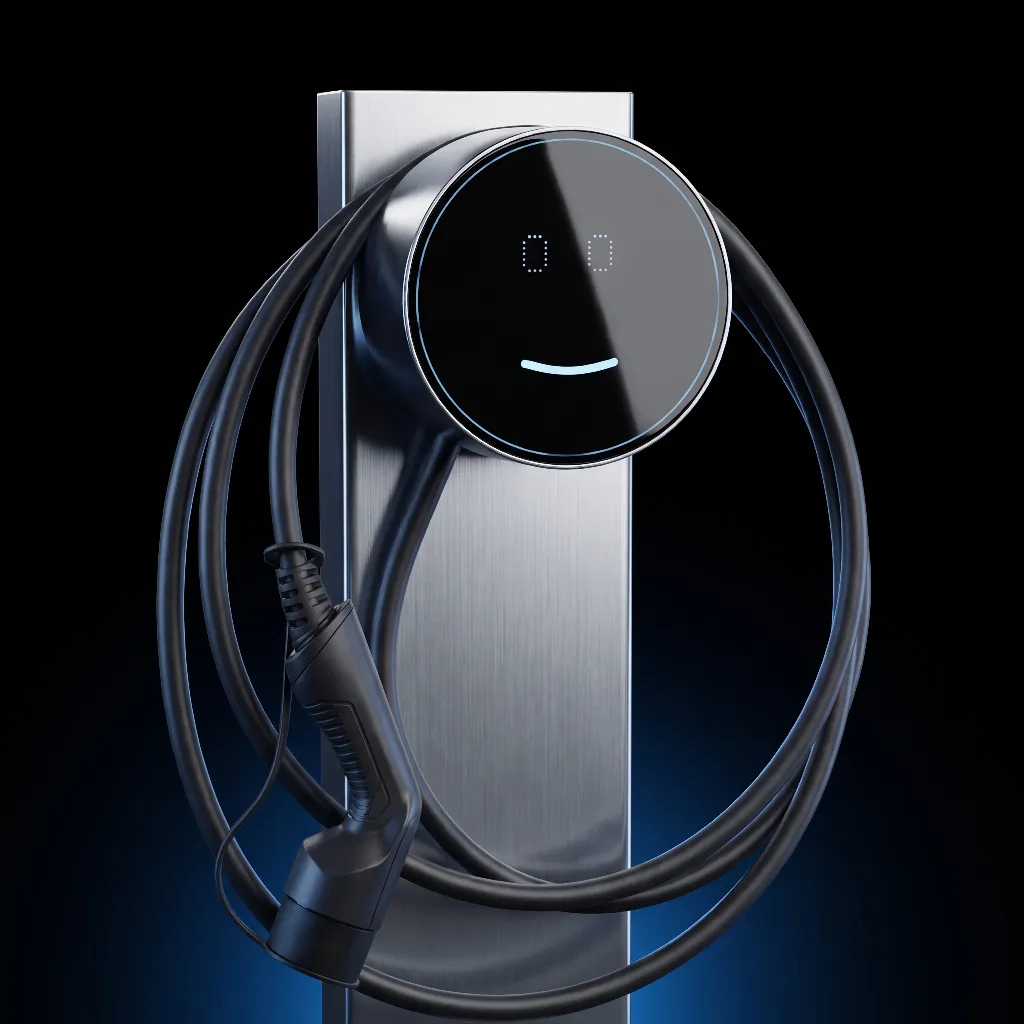

Tekstualni opis ove slike
Fotografija proizvoda: punjač za električna vozila na tamnoj pozadini. Zidni punjač sa okruglim crnim staklenim prednjim delom, na kojem se vide mala osvetljena plava linija u obliku osmeha i dve slabo vidljive pravougaone cifre, montiran je na vertikalnu ploču od brušenog metala. Crni kabl za punjenje sa konektorom namotan je oko jedinice u velikim petljama. Plavo svetlo sija pri dnu slike. Nijedan tekst nije čitljiv. Natpis navodi naziv Voltie EV charger.
1 Tehnička dokumentacija
Dokumenti proizvođača i dodatne informacije:
- Voltie Quick start – instalacione datoteke, video snimci o instalaciji punjača, registraciji u aplikaciji, povezivanju na Wi‑Fi i režimu instalatera.
- Voltie technical data sheet – tehnički podaci punjača.
- Open Charge Alliance – OCPP specifikacija.
2 Potrebna oprema
- Voltie punjač za električna vozila, instaliran i pušten u rad
- Voltie aplikacija na pametnom telefonu: registracija i povezivanje punjača na Wi‑Fi
- Wi‑Fi mreža sa stabilnom internet vezom
- Reduxi Controller u istoj mreži, sa statičkom IP adresom
- Laptop ili tablet sa pristupom internetu za podešavanje uređaja u Reduxi
3 Podešavanje Voltie punjača
3.1 Voltie aplikacija i povezivanje na Wi‑Fi
Registrujte punjač u Voltie aplikaciji i povežite ga na svoju Wi‑Fi mrežu. Za podešavanje se koristi Voltie platforma (aplikacija). Koraci su prikazani u Voltie video snimcima na stranici Quick start.
3.2 Instalacija
Instalirajte punjač prema uputstvu na stranici Voltie Quick start. Voltie navodi OCPP protokol kao jednu od opcija integracije punjača.
4 Prijavite se na Reduxi web interfejs
Reduxi veb interfejs možete da otvorite na dva načina:
Tekstualni opis ove slike
Snimak ekrana tri ekrana mobilne aplikacije Reduxi jedan pored drugog, sa cijan okvirima i brojčanim oznakama 2 do 4. Levi ekran (dashboard, tamna tema): ikona menija gore levo označena okvirom i oznakom 2; logotip 'reduxi'; kartice 'Real time data' (aktivna) i 'Statistics'; cena 5.79 € i temperatura 3.2 °C; dijagram toka energije sa kućom u sredini (-1.25 kW) i ikonama sa vrednostima 69.0 W, 1.3 kW, 1.1 kW (crveni prsten), -165.0 W sa 97 % (crveni prsten) i vrednostima 0.0 W pri dnu; kartice 'Power' i 'Energy'; donja navigacija: Dashboard, Diagnostics, Device control, Settings. Srednji ekran (bočni meni): logotip 'reduxi', 'Number of locations: 1233', naslov 'Reduxi device management', stavke '+ Add Reduxi location' i 'Reduxi devices' (označeno okvirom i oznakom 3), zatim 'My profile' i 'About app'. Desni ekran (stranica uređaja): Back; slika crnog Reduxi kontrolera sa dva Ethernet priključka; status 'Connected'; kartica 'Update available': 'New update is available for your Reduxi device.' sa dugmetom 'Download and install update'; kartica 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' sa dugmetom 'Activate tunnel connection' (označeno okvirom i oznakom 4); kartica 'Unit details' sa poljem 'Unit ID'.
Tekstualni opis ove slike
Snimak ekrana sastavljen od dva dela jedan pored drugog. Levi deo: ekran mobilne aplikacije Reduxi na tamnoj pozadini. Gore: dugme Back; slika crnog Reduxi kontrolera sa dva Ethernet priključka i redom stezaljki; status 'Connected' sa ikonom Wi-Fi. Kartica 'Update available': 'New update is available for your Reduxi device.' sa dugmetom 'Download and install update'. Kartica 'Connect to configurator' sa ikonom ključa: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' i dugme 'Open configurator', označeno cijan okvirom i brojčanom oznakom 5. Ispod: kartica 'Unit details' sa poljem 'Unit ID' (vrednost nije vidljiva). Desni deo: Reduxi Configurator otvoren u pregledaču, označen cijan okvirom i brojčanom oznakom 6. Zaglavlje: strelica nazad, 'Tunnel connection', ikona za ponovno učitavanje. Leva bočna traka sa ikonama (munja, čip, munja, stubni grafikon, zupčanik). Stranica 'Home' sa zelenom ikonom veze. Zeleno obaveštenje: 'New patch available. Click here to apply.' sa znakom zatvaranja X. Vreme 09:12:56. Dijagram toka energije sa kućom u sredini (1.700 kW) i ikonama za mrežu (0.000 kW), solar (1.700 kW), bateriju (zelena, 0.000 kW i 0.800 kW), uređaj levo (0.900 kW), električno vozilo i punjač ili uređaj pri dnu. Oznaka 'Energy manager' pri dnu.
http://reduxi.local. IP adresu kontrolera možete da pronađete na listi uređaja Vašeg rutera ili u aplikaciji Reduxi pod Reduxi devices.admin · Lozinka: admin (fabrička podrazumevana vrednost)Tekstualni opis ove slike
Snimak ekrana stranice za prijavu u Reduxi Configurator u prozoru pregledača Chrome. Adresna traka prikazuje 'Not secure' i 'reduxi.local'; adresna traka je označena cijan okvirom, a njena uvećana kopija (cijan okvir, tekst 'Not secure reduxi.local') prikazana je levo, povezana cijan linijom. Pozadina stranice: svetlosivi linijski crtež kuće sa solarnim panelima (zeleno), zidnom kutijom, invertorom, automobilom i punjačem. Gore levo: logotip 'reduxi configurator'. U sredini je okvir za prijavu sa naslovom 'Login', izborom jezika (engleska zastava, 'English'), poljem za korisničko ime i poljem za lozinku i tamnim dugmetom 'Login'.
Tekstualni opis ove slike
Snimak ekrana veb interfejsa Reduxi Configurator nakon prijave, svetla tema. Gore levo: logotip 'reduxi configurator'. Zaglavlje: 'Home' levo, zeleni status 'Connected' gore desno. Leva bočna traka: raširen odeljak 'Devices' sa listom stavki, zatim sklopljeni odeljci 'Manager', 'Configuration' i 'Settings'. Glavni deo: dijagram toka energije. Kuća u sredini sa prstenom, vrednost 24.20 kW. Ikona mreže gore levo, 24.20 kW (crvena tačka na njenoj liniji). Ikona solara gore desno, vrednost '-'. Leva ikona (baterija ili uređaj), 6.700 kW (zelena tačka na njenoj liniji). Desne ikone (baterijsko skladište i uređaj), vrednosti '-'. Ikona EV punjača dole levo, 31.00 kW. Još jedna ikona uređaja dole desno. Oznaka 'Energy manager' ispod kuće.
5 Dodavanje Voltie punjača u Reduxi
Pomoću ovih koraka dodajete novi Voltie punjač ili menjate postojeći.
5.1 Osnovna podešavanja

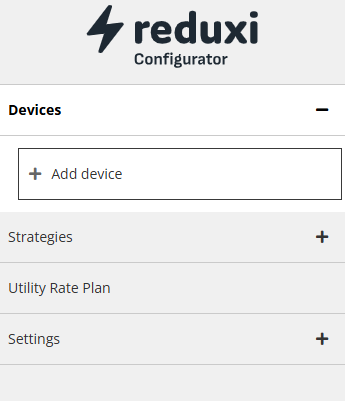

Prijavite se lokalno u Reduxi Configurator (pogledajte Tačku 4) i dodajte novi uređaj klikom na dugme Add device.
Tekstualni opis ove slike
Snimak ekrana vrha levog menija Reduxi Configuratora. Logotip: reduxi Configurator. Devices (raširen, znak minus) sadrži samo dugme + Add device (uokvireno). Ispod: Strategies (+), Utility Rate Plan, Settings (+).
U prvom koraku definišite osnovna podešavanja:
- Tip uređaja:
EV charger - Type:
Voltie - Name: naziv po Vašem izboru

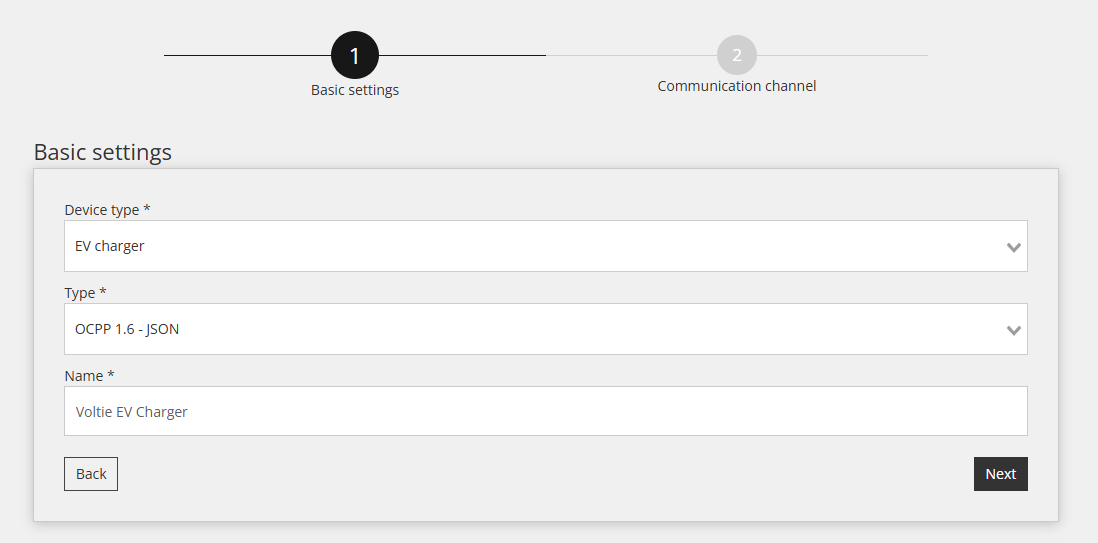

Tekstualni opis ove slike
Snimak ekrana čarobnjaka za uređaje u Reduxi Configurator, korak 1 Basic settings. Indikator koraka: 1 Basic settings (aktivno), 2 Communication channel (zasivljeno). Naslov: Basic settings. Polja: Device type *: EV charger; Type *: OCPP 1.6 - JSON; Name *: Voltie EV Charger. Dugmad: Back, Next.
Pritisnite Next.
5.2 Podešavanja komunikacije
Drugi korak podešava komunikacioni kanal za OCPP. Prvo definišite Device identifier. Možete ga slobodno izabrati.
Za OCPP JSON 1.6 protokol potrebna je URL adresa. Reduxi Controller je generiše automatski. Dodajte /Device ID na kraj te URL adrese.
| Parametar | Vrednost |
|---|---|
| Identifikator uređaja | Naziv po vašem izboru, na primer my_station_ID1
|
| URL | URL adresa koju generiše Reduxi Controller + /Device ID
|
| Primer | ws://192.168.1.200/ocpp/1.6/json/my_station_ID1 |

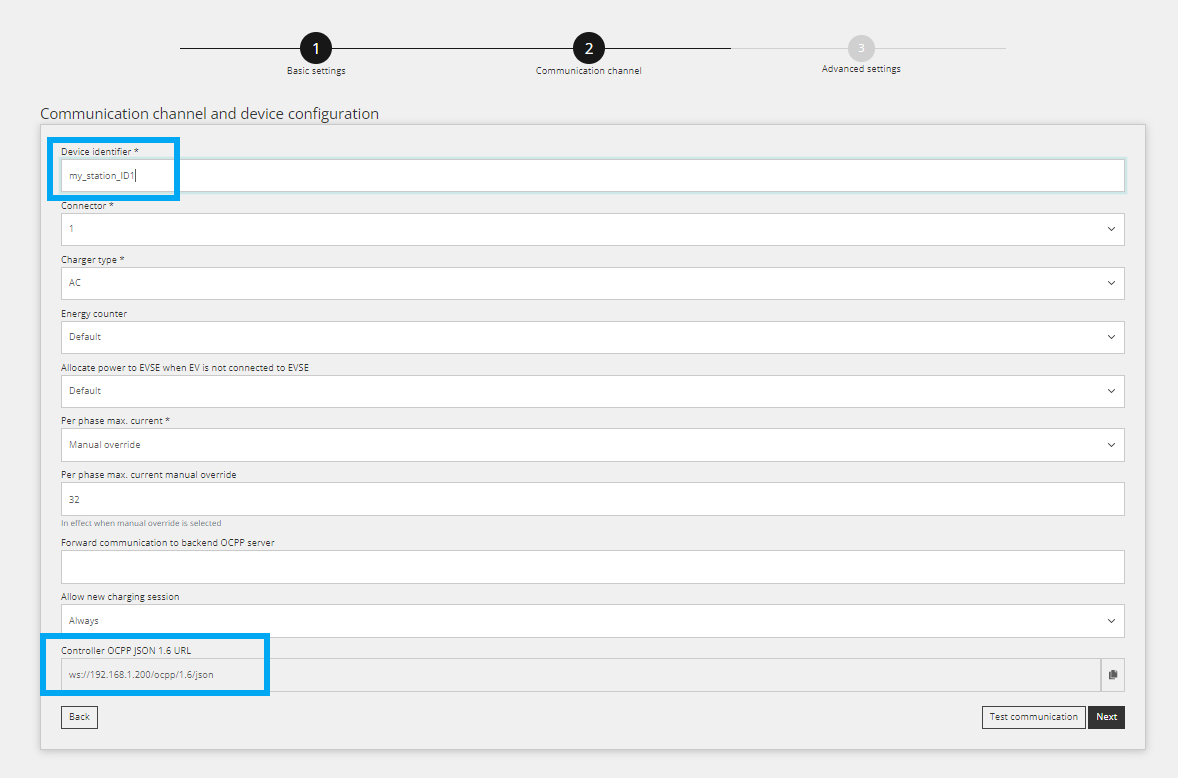

Tekstualni opis ove slike
Snimak ekrana čarobnjaka Reduxi Configurator, korak 2 Communication channel. Traka napretka: 1 Basic settings (završeno), 2 Communication channel (aktivno), 3 Advanced settings (sivo). Naslov odeljka: Communication channel and device configuration. Polja: Device identifier *: my_station_ID1 (plavo istaknut okvir); Connector *: 1; Charger type *: AC; Energy counter: Default; Allocate power to EVSE when EV is not connected to EVSE: Default; Per phase max. current *: Manual override; Per phase max. current manual override: 32 (napomena: In effect when manual override is selected); Forward communication to backend OCPP server: prazno; Allow new charging session: Always; Controller OCPP JSON 1.6 URL: ws://192.168.1.200/ocpp/1.6/json (samo za čitanje, plavo istaknut okvir, ikona za kopiranje sa desne strane). Dugmad: Back (levo), Test communication (sa okvirom) i Next (tamno) desno.
5.3 Unos URL adrese na punjaču
Unesite kompletnu URL adresu, zajedno sa Device ID, kao adresu OCPP servera Voltie punjača. Device ID mora biti identičan sa Device identifier u Reduxi.
5.4 Testiranje komunikacije
Kliknite na Test communication pri dnu čarobnjaka. Ova opcija jednom očitava Voltie punjač i ništa ne čuva. Ako test uspe, kliknite na Done: tek Done kreira uređaj.
Tekstualni opis ove slike
Snimak ekrana donje trake sa dugmadima stranice alata Reduxi Configurator. Levo: dugme 'Back'. Desno: dugme 'Test communication' (označeno cijan okvirom) i tamno dugme 'Done'.
Tekstualni opis ove slike
Snimak ekrana stranice 'Communication channel and device configuration' alata Reduxi Configurator. Connection *: TCP/IP (padajuća lista). IP *: 192.168.50.243, sa dugmetom 'Scan for IP'. Port *: 502, sa dugmetom 'Test port'. Modbus unit ID *: 1. Dugmad pri dnu: Back (levo), Test communication i Done (desno). Dugme Done označeno je cijan okvirom.
6 Proverite očitavanja
6.1 Poslednja merenja
Kada se komunikacija uspostavi, proverite vrednosti u odeljku Devices u Reduxi Configurator.
6.2 Omogućite upravljanje putem Reduxija
Da bi Reduxi upravljao uređajem, podesite control type uređaja na AUTO u odeljku Devices u Reduxi Configurator. Samo tada komande strategije utiču na punjač.
Da biste smanjili troškove energije uz dinamičke cene i dinamičke tarife, definišite strategiju kako je opisano u članku Strategije za Reduxi kontroler.
✓ Rezime
Priprema (Tačke 1–2): Pročitajte Voltie dokumente i pripremite opremu, uključujući statičku IP adresu za Controller.
Voltie punjač (Tačka 3): Registrujte punjač u Voltie aplikaciji i povežite ga na Wi‑Fi.
Dodavanje u Reduxi (Tačke 4–5): Prijavite se u Reduxi Configurator, dodajte punjač sa OCPP JSON 1.6, unesite URL adresu na punjaču i testirajte komunikaciju.
Puštanje u rad (Tačka 6): Proverite očitavanja i podesite control type na AUTO.
→ Česti problemi
| Problem | Rešenje |
|---|---|
| Punjač se ne povezuje sa kontrolerom | Proverite da li se URL adresa na punjaču završava sa Device ID i da li je Device ID jednak Device identifier u Reduxi. Proverite da li Controller ima statičku IP adresu. |
| Punjač je izgubio Wi‑Fi vezu nakon zamene rutera | Ponovite podešavanje Wi‑Fi mreže u Voltie aplikaciji. |
| Open configurator se ne otvara ili ostaje prazan | Tunel još nije aktivan. Sačekajte oko 30 sekundi i proverite da li je kontroler na mreži. |
Prijava sa admin se odbija |
Lozinka je promenjena tokom instalacije. Pitajte instalatera. Lozinka za Reduxi nalog ovde ne radi. |
reduxi.local se ne učitava |
Vaš uređaj nije u istoj mreži kao kontroler. Koristite IP adresu ili tunelsku vezu. |
| Test komunikacije ne uspeva, uređaj je offline | Proverite dostupnost, IP adresu / port / unit ID i da li je protokol omogućen na uređaju. |
