Pametna integracija Reduxi sa FOX ESS G-Max C&I hibridnim razsmernikom smanjuje troškove do 70% preko Modbus TCP/IP
1. Fizička veza
Simbolična slika kompletne veze od Reduxi kontrolera do invertora prikazana je ispod:
2. Podešavanja komunikacije za FOX ESS G-Max
Sa Fox ESS G-Max, IP adresa mora biti konfigurisana statički i daljinsko upravljanje mora biti aktivirano.
Podešavanja se mogu izvršiti direktno na interfejsu.
2.1 Podesite IP adresu
Imajte na umu da IP adresa mora biti postavljena na statičku.
- Na glavnoj stranici pritisnite dugme Meni u gornjem desnom uglu, a zatim izaberite mrežna podešavanja.
- U sledećem meniju unesite podešavanja prema vašoj lokalnoj mreži i potvrdite ih.
- Vratite se na Početnu.
2.2 Aktivacija daljinskog upravljanja
- Na glavnoj stranici, možete podesiti tip kontrole u gornjem levom polju.
- Aktivirajte „remote“ dugme u centralnom delu kartice.
Sada možete preći na sledeći korak.
3. Dodavanje FOX ESS G-MAX C&I u Reduxi sistem
Nakon povezivanja Reduxi i FOX ESS G-Max, možete ga registrovati kao novi uređaj (Fox ESS G-Max).
3.1 Dodavanje uređaja (Fox ESS G-Max)
Prvo, ulogujte se u lokalni Reduxi konfigurator i dodajte novi uređaj klikom na dugme 'Dodaj uređaj'.

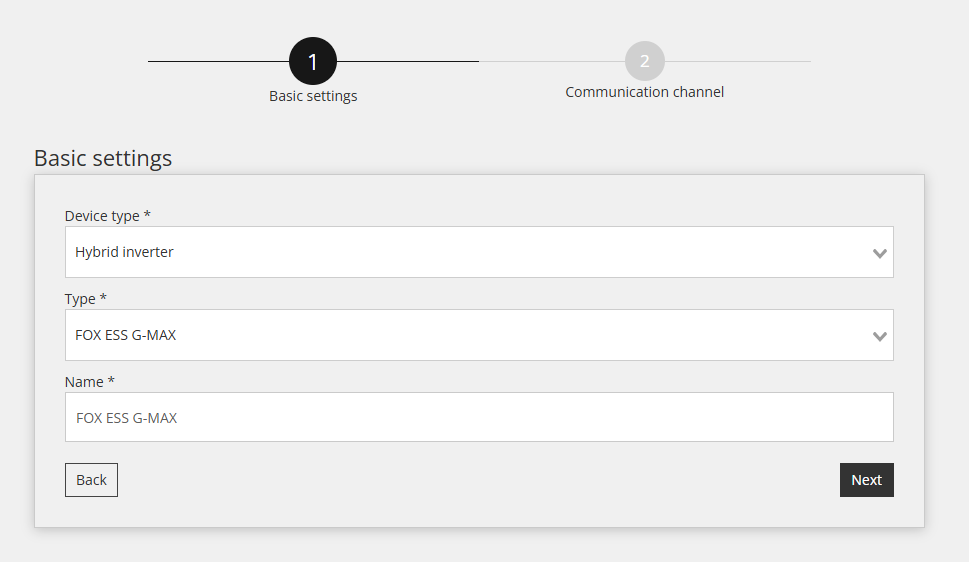

3.2 Izbor FOX ESS G-Max
Tokom prvog koraka, definišu se osnovna podešavanja:
- Izaberite Tip uređaja: Hibridni invertor,
- Izaberite Tip: FOX ESS G-Max,
- Nazovite uređaj kako želite, na primer: FOX ESS G-Max
3.3 Konfiguracija uređaja za komunikacioni kanal
Drugi korak podrazumeva konfiguraciju komunikacionog kanala, što je neophodno za pravilnu Modbus TCP/IP komunikaciju. U ovom koraku se uspostavlja komunikaciona veza između Reduxi kontrolera i Fox ESS G-Max invertora.
Podešavanja za komunikacioni kanal prikazana su ispod:
- Konekcija: TCP/IP
- IP: Unesite IP adresu Fox ESS G-Max
- Port: 502
- Modbus ID jedinice: Ovo je isti ID kao podešen na razsmerniku (podrazumevano 1)
- Nazivna snaga invertora: Unosi se prema invertoru (kao primer 100 kW)
3.4 Test komunikacije
Ispod svih polja Komunikacionog kanala pomenutih u prethodnom koraku, nalazi se dugme "Test komunikacije".
Ovo dugme se koristi za proveru da li Modbus TCP/IP veza između uređaja funkcioniše ispravno.
Uspešan odgovor (primer):
Neuspešan odgovor (primer):
3.5 Očitavanja sa uređaja
Ovaj odeljak vam pokazuje kako da proverite izmerene vrednosti uređaja i da li on ispravno komunicira. Ovo se može uraditi pod „Uređaji /FOX ESS G-Max /Poslednje merenje."
Za naprednu kontrolu, integrišite uređaj u režime optimizacije Reduxi sistema. Pod Uređaji /FOX ESS G-Max u Reduxi konfiguratoru, tip kontrole mora biti postavljen na AUTO kako bi komande za strategiju uticale na bateriju.
Da biste postigli maksimalnu fleksibilnost i smanjenje troškova energije u odnosu na dinamičku cenu i dinamičke tarife, pratite uputstva o definisanju strategije na ovom linku: Strategije za Reduxi kontroler.
Nakon uspešnog dodavanja uređaja, može se nadgledati i kontrolisati preko Reduxi aplikacije.
