Kako povezati Sungrow invertore i ST baterije sa Reduxi kontrolerom
Povežite Sungrow string invertore, hibridne invertore i ST baterije sa Reduxi Controllerom preko Modbus TCP/IP (WiNet-S/S2, Data Logger ili LC300) za maksimalnu fleksibilnost i niže troškove energije.
1 Tehnička dokumentacija
Uputstva proizvođača za Sungrow komunikacione uređaje:
- Korisničko uputstvo WiNet-S/S2 – dongl za Wi-Fi ili LAN povezivanje invertora
- Korisničko uputstvo Data Logger 1000 – logger za LAN povezivanje invertora
- Korisničko uputstvo Data Logger 4000 – pogledajte poglavlje 2.2 uputstva
- Korisničko uputstvo LC300 – lokalni kontroler za seriju ST baterija
2 Podržani uređaji i potrebna oprema
2.1 Podržani Sungrow uređaji
Način povezivanja zavisi od tipa uređaja:
| Type | Modeli | Vrsta veze |
|---|---|---|
| Sungrow String Inverter 3p | SGXXX-XX serija | WiNet-S/S2 (pogledajte Tačku 3) Data Logger (pogledajte Tačku 3) |
| Sungrow Hybrid Inverter 3p | SH serija | WiNet-S/S2 (pogledajte Tačku 3) Data Logger (pogledajte Tačku 3) |
| ESS C&I | STXXX kWh serija / Power stack | Sungrow LC300 Local Controller (pogledajte Tačku 4) |
2.2 Potrebna oprema
- Reduxi Controller
- Sungrow string ili hibridni invertor ili ST baterija (ESS C&I)
- WiNet-S/S2 dongl, Data Logger 1000/4000 ili LC300 (u zavisnosti od uređaja)
- Ethernet kabl (RJ45)
- Laptop ili tablet sa pristupom internetu za podešavanje uređaja u Reduxi
3 Povežite string ili hibridni invertor
3.1 Veza preko WiNet-S/S2 dongla
Dongl WiNet-S/S2 povezuje invertor sa lokalnom mrežom preko Wi-Fi-ja ili LAN-a.
3.2 Instalirajte WiNet-S/S2 na invertor
Slike prikazuju opštu instalaciju WiNet-a na Sungrow invertor, prvo sa WLAN komunikacijom, zatim sa LAN komunikacijom. Za detalje pogledajte uputstva u Tački 1.

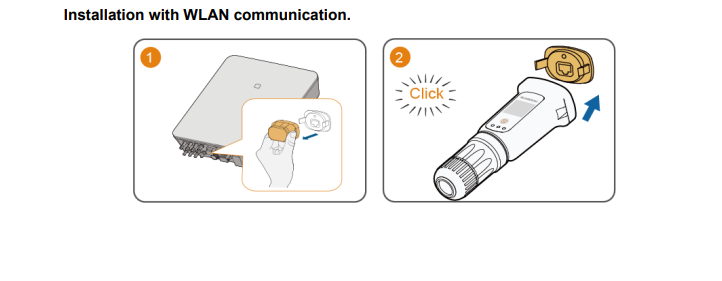

Tekstualni opis ove slike
Šema sa naslovom Installation with WLAN communication. Dva numerisana panela. Panel 1: ruka drži narandžasti deo dongla uz donju stranu zidnog invertora (bela kutija sa konektorima pri dnu), plava strelica pokazuje smer umetanja. Panel 2: beli dongl sa okruglim navojnim konektorom i malim indikatorskim panelom; iznad njega narandžasti poklopac sa rečju Click i plavom strelicom nagore.

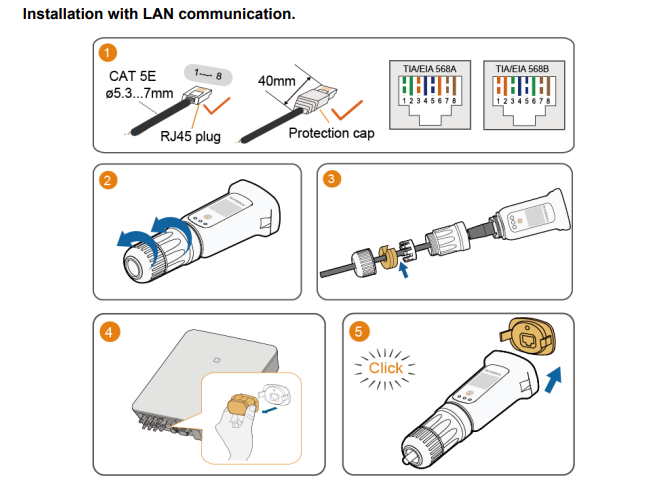

Tekstualni opis ove slike
Šema sa naslovom Installation with LAN communication, pet numerisanih koraka. Korak 1: kabl sa oznakom CAT 5E, prečnik 5.3...7mm; RJ45 utikač; skinuta izolacija dužine 40mm sa zaštitnim poklopcem (Protection cap) na kablu; dve male tabele povezivanja sa oznakama TIA/EIA 568A i TIA/EIA 568B sa pinovima 1 2 3 4 5 6 7 8 i obojenim žicama; kvačice označavaju ispravne delove. Korak 2: beli dongl sa navojnim konektorom, plava zakrivljena strelica pokazuje okretanje navrtke konektora. Korak 3: delovi kabla (navrtka, zaptivka, zaštitni poklopac) navlače se na kabl i guraju ka donglu, plava strelica. Korak 4: ruka drži narandžasti deo uz donju stranu invertora. Korak 5: sastavljeni dongl sa narandžastim poklopcem, reč Click i plava strelica nagore.
3.3 Otvorite Modbus TCP lokalno na WiNet-S/S2
Reduxi može da komunicira sa Sungrow invertorom samo ako je Modbus TCP omogućen na portu 502. To možete podesiti lokalno u WiNet web interfejsu (ova tačka) ili u iSolarCloud web aplikaciji (pogledajte Tačku 3.4).
- Povežite se na WiNet-S/S2 web interfejs.
- Idite na System – Forwarding Configuration i omogućite port 502.
Tekstualni opis ove slike

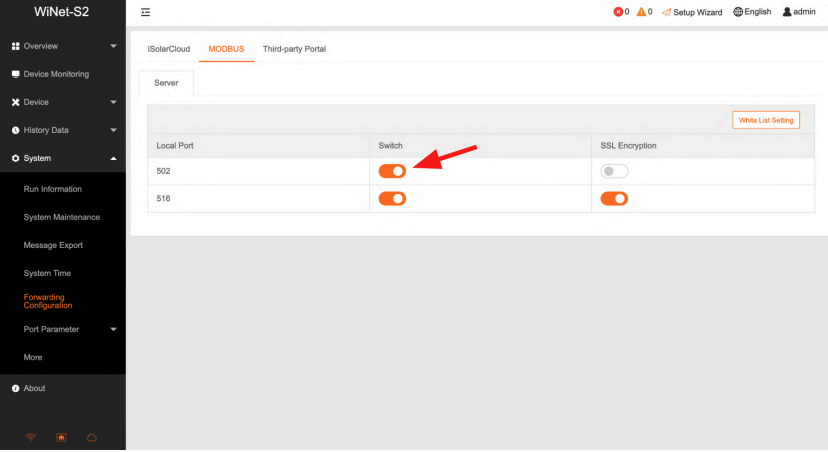

Snimak ekrana WiNet-S2 web interfejsa, stranica Forwarding Configuration. Levi meni: Overview, Device Monitoring, Device, History Data, System (raširen; stavke Run Information, System Maintenance, Message Export, System Time, Forwarding Configuration istaknuta narandžasto, Port Parameter, More), About. Gornja traka: brojači grešaka i upozorenja, Setup Wizard, English, admin. Kartice: iSolarCloud, MODBUS (izabrano, narandžasto), Third-party Portal. Podkartica: Server. Dugme sa desne strane: White List Setting. Kolone tabele: Local Port, Switch, SSL Encryption. Red 1: Local Port 502; Switch: uključeno (narandžasti prekidač, označen crvenom strelicom); SSL Encryption: isključeno (zasivljeni prekidač). Red 2: Local Port 510; Switch: uključeno; SSL Encryption: uključeno.

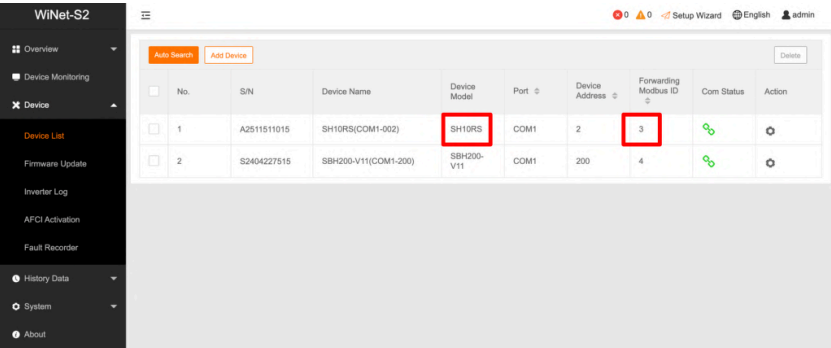

Da biste pronašli Modbus unit ID invertora, idite na Device – Device List i proverite Forwarding Modbus ID invertora.
Tekstualni opis ove slike
Snimak ekrana WiNet-S2 web interfejsa, stranica Device List. Levi meni: Overview, Device Monitoring, Device (raširen; stavke Device List istaknuta narandžasto, Firmware Update, Inverter Log, AFCI Activation, Fault Recorder), History Data, System, About. Gornja traka: brojači grešaka i upozorenja, Setup Wizard, English, admin. Dugmad: Auto Detect, Add Device, Delete. Kolone tabele: No, S/N, Device Name, Device Model, Port, Device Address, Forwarding Modbus ID, Com Status, Action. Red 1: No. 1; S/N A2011511015; Device Name SH10RS(COM1-002); Device Model SH10RS (crveni okvir); Port COM1; Device Address 2; Forwarding Modbus ID 3 (crveni okvir); Com Status zelena ikona veze. Red 2: No. 2; S/N; Device Name SBH200-V11(COM1-200); Device Model SBH200-V11; Port COM1; Device Address 200; Forwarding Modbus ID 4; Com Status zelena ikona veze.
3.4 Otvorite Modbus TCP preko iSolarCloud web aplikacije
- Prijavite se u iSolarCloud web aplikaciju na računaru.
- Idite na Settings – Device parameters – Common Settings za WiNet dongl.

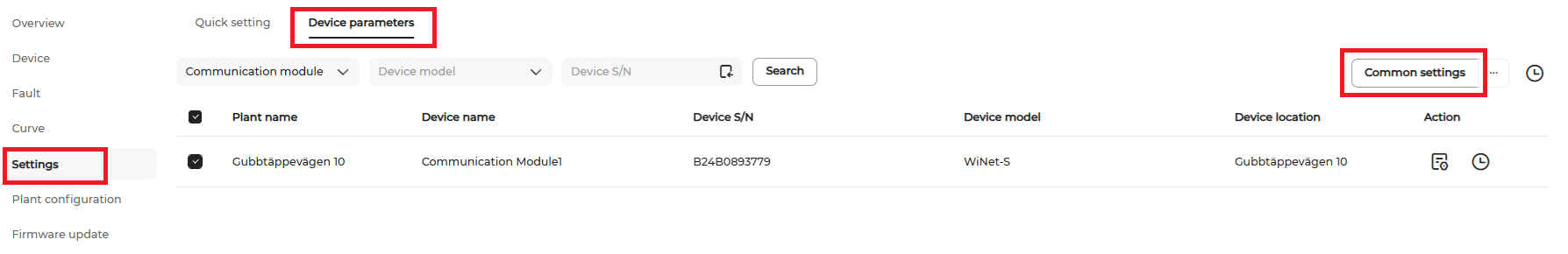

Tekstualni opis ove slike
Snimak ekrana iSolarCloud web aplikacije, Settings, Device parameters (veoma sitan tekst). Levi meni: Overview, Device, Fault, Curve, Settings (istaknuto crvenim okvirom), Plant configuration, Firmware update. Gornje kartice: Quick setting i Device parameters (Device parameters istaknuto crvenim okvirom). Red filtera: padajuća lista Communication module, padajuća lista Device model, polje Device S/N i dugme Search; sa desne strane dugme Common settings (crveni okvir). Kolone tabele: polje za potvrdu, Plant name, Device name, Device S/N, Device model, Device location, Action. Prikazan je jedan red: Plant name, Device name: Communication Module, Device S/N, Device model: WiNet-S, Device location, dve ikone radnji.

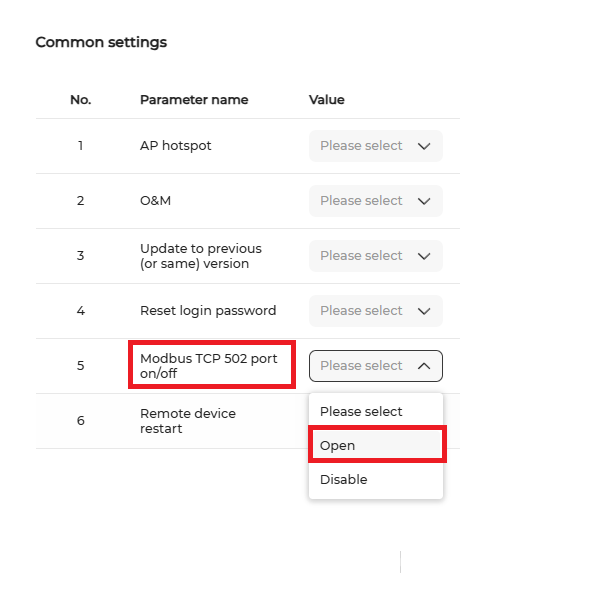

U zajedničkim podešavanjima WiNet dongla podesite Modbus TCP 502 Port on/off na open.
Tekstualni opis ove slike
Snimak ekrana tabele podešavanja iSolarCloud pod naslovom Common settings. Kolone: No., Parameter name, Value. Redovi: 1 AP hotspot (Please select); 2 O&M (Please select); 3 Update to previous (or same) version (Please select); 4 Reset login password (Please select); 5 Modbus TCP 502 port on/off (naziv u crvenom okviru; padajuća lista otvorena, opcije Please select, Open, Disable; Open je istaknuto crvenim okvirom); 6 Remote device restart (Value skrivena iza otvorene padajuće liste).
3.5 Veza preko Data Logger 1000/4000
Za detalje pogledajte Sungrow dokumentaciju za Data Logger 1000 i Data Logger 4000.
Korak 1. Povežite Data Logger sa invertorima Ethernet kablom (RJ45).

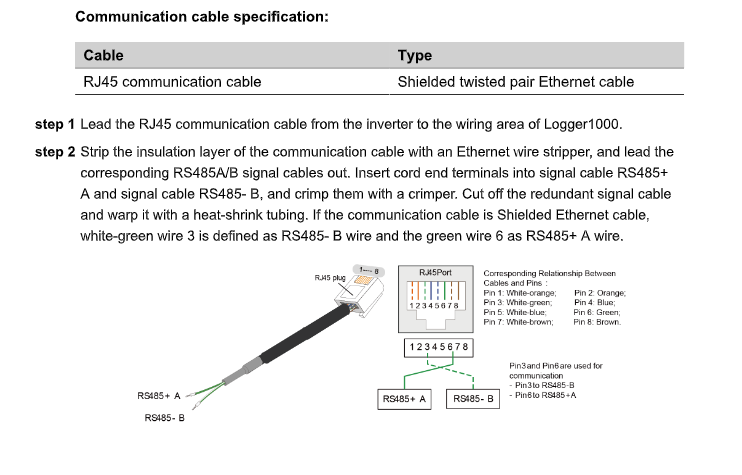

Tekstualni opis ove slike
Slika sa naslovom Communication cable specification sa tabelom: Cable: RJ45 communication cable; Type: Shielded twisted pair Ethernet cable. Tekst: step 1 Lead the RJ45 communication cable from the inverter to the wiring area of Logger1000. step 2 Strip the insulation layer of the communication cable with an Ethernet wire stripper, and lead the corresponding RS485A/B signal cables out. Insert cord end terminals into signal cable RS485+ A and signal cable RS485- B, and crimp them with a crimper. Cut off the redundant signal cable and warp it with a heat-shrink tubing. If the communication cable is Shielded Ethernet cable, white-green wire 3 is defined as RS485- B wire and the green wire 6 as RS485+ A wire. Ispod: crtež RJ45 utikača na crnom kablu sa dve tanke žice označene RS485+ A i RS485- B; dijagram pinova RJ45 porta numerisan 12345678 sa listom boja pinova (Pin 1 White-orange; Pin 2 Orange; Pin 3 White-green; Pin 4 Blue; Pin 5 White-blue; Pin 6 Green; Pin 7 White-brown; Pin 8 Brown); okviri RS485+ A i RS485- B; mala napomena da su pinovi za komunikaciju Pin 3 za RS485-B i Pin 6 za RS485-A (sitan tekst).

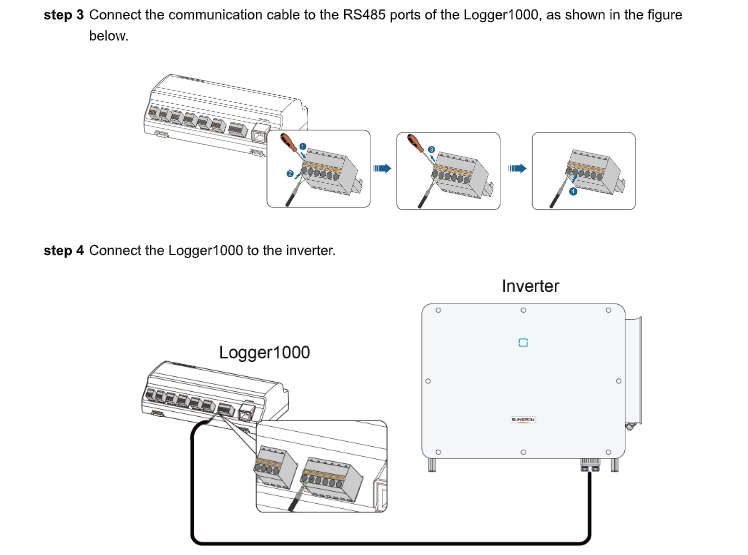

Tekstualni opis ove slike
Slika sa dva koraka uputstva iz vodiča proizvođača. Korak 3: tekst Connect the communication cable to the RS485 ports of the Logger1000, as shown in the figure below. Ispod tri crteža sleva nadesno povezana plavim strelicama: Logger1000 jedinica za DIN šinu sa steznom lajsnom i odvijačem na stezaljci, uvećani prikaz stezne lajsne sa umetnutom žicom i odvijačem koji steže (numerisane oznake 1 i 2) i stezna lajsna sa postavljenim žicama. Korak 4: tekst Connect the Logger1000 to the inverter. Crtež: kutija sa oznakom Logger1000 levo sa dve uklonjive stezne lajsne, velika bela kutija sa oznakom Inverter desno i crna linija kabla koja ide od steznih lajsni Logger1000 oko dna do donje strane invertora.
Korak 2. Povežite Data Logger 1000/4000 sa Reduxi Controllerom Ethernet kablom.

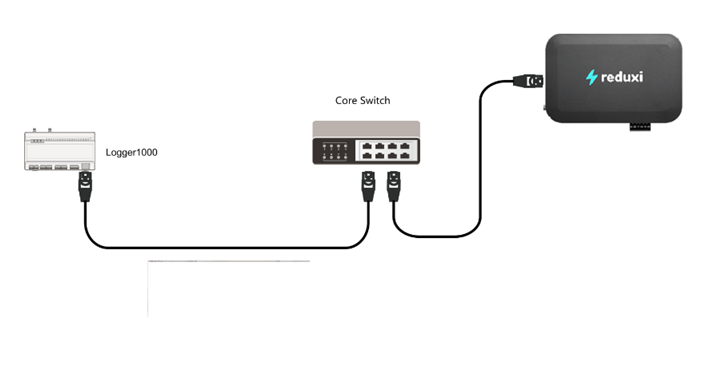

Tekstualni opis ove slike
Šema na beloj pozadini. Levo: mali svetlosivi uređaj za DIN šinu sa oznakom Logger1000. U sredini: crno-sivi mrežni switch sa 8 portova sa oznakom Core Switch. Desno: crna zaobljena kutija sa reduxi logotipom (munja i reč reduxi) i konektorom na levoj strani. Veze: crni kabl sa RJ45 utikačima ide od Logger1000 do Core Switch-a; drugi crni kabl sa RJ45 utikačem ide od Core Switch-a do reduxi kutije.
4 Povežite ESS C&I (serija ST baterija) preko LC300
4.1 Povežite LC300 sa baterijom i Reduxi Controllerom

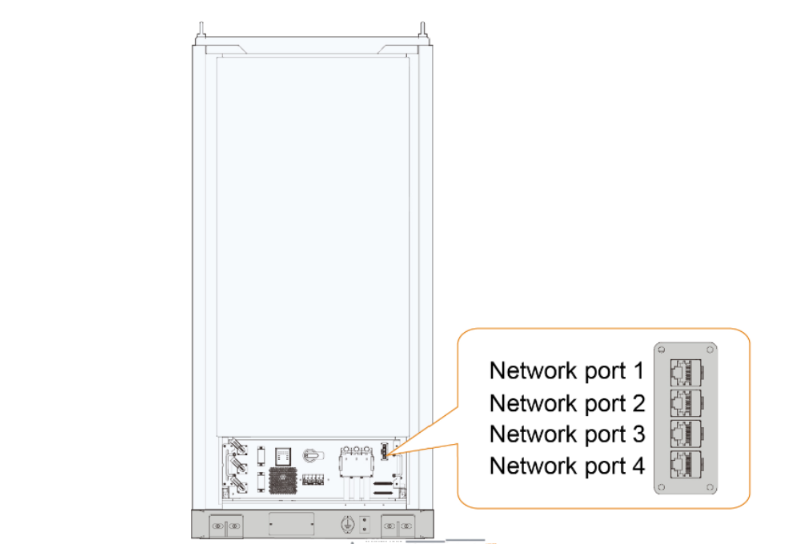

Povežite LC300 na ST bateriji direktno sa Reduxi Controllerom preko Etherneta. Slika prikazuje položaje Ethernet komunikacionih portova.
Tekstualni opis ove slike
Crtež visokog, uskog ormara (ormar sa baterijom) viđenog sprijeda, sa velikim praznim prednjim panelom i postoljem pri dnu. Pri dnu levo područje priključaka sa stezaljkama i malim komponentama. Zaobljeno uvećanje sa narandžastim obrisom dole desno prikazuje uvećani sivi blok konektora sa četiri naslagane Ethernet (RJ45) utičnice, sa oznakama pored njega: Network port 1, Network port 2, Network port 3, Network port 4 (odozgo naniže). Tanka linija povezuje uvećanje sa malim blokom portova u donjem delu ormara.
4.2 Podesite komunikacione parametre
Prijavite se u LC300 web interfejs i idite na Parameter Settings – Comm Parameters. Proverite da IP address, Subnet mask i Gateway odgovaraju lokalnoj mreži za Ethernet.
Modbus port je podešen na 502 i podrazumevano je otvoren, kao što prikazuju slike. Sačuvajte podešavanja.

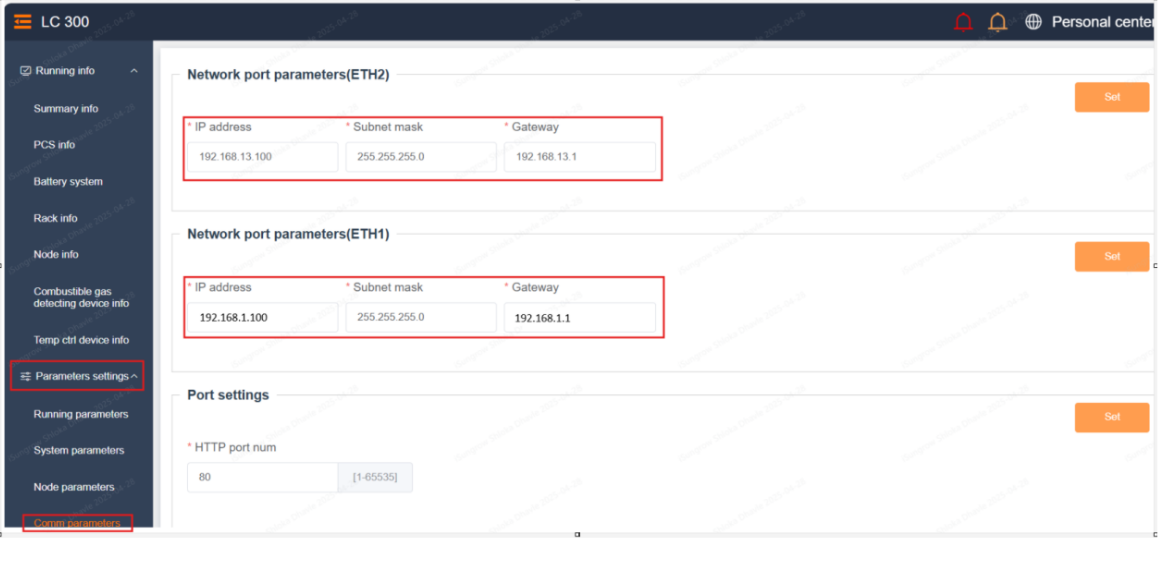

Tekstualni opis ove slike
Snimak ekrana LC 300 web interfejsa, stranica mrežnih parametara. Levi meni: Running info (Summary info, PCS info, Battery system, Rack info, Combustible gas detecting device info, Temp ctrl device info), Parameters settings (istaknuto crvenim okvirom; podstavke Running parameters, System parameters, Node parameters i stavka u crvenom okviru ispod, delimično odsečena). Gore desno: Personal center. Odeljak Network port parameters(ETH2) sa dugmetom Set: IP address, Subnet mask, Gateway u crvenom okviru (maska izgleda kao 255.255.255.0). Odeljak Network port parameters(ETH1) sa dugmetom Set: IP address: 192.168.1.100; Subnet mask: 255.255.255.0; Gateway: 192.168.1.1 (u crvenom okviru). Odeljak Port settings sa dugmetom Set: HTTP port num: 80 (opseg prikazan u zagradi).

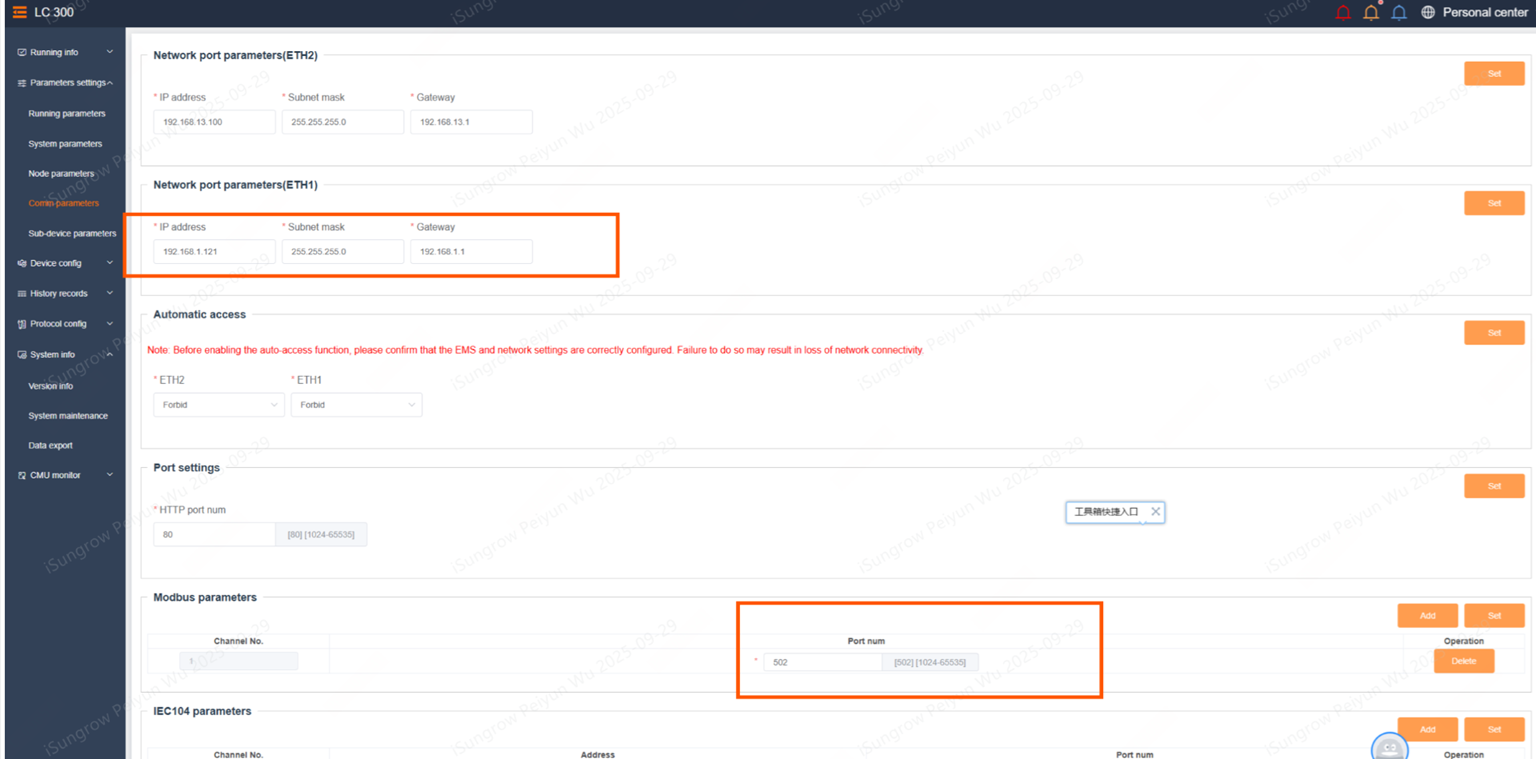

Tekstualni opis ove slike
Snimak ekrana LC 300 web interfejsa, stranica komunikacionih parametara (tekst je veoma sitan). Levi meni sa stavkama Running info, Parameters settings (podstavke, jedna istaknuta narandžasto), Device config, Protocol config, System info i drugim. Gore desno: Personal center. Odeljci odozgo: Network port parameters(ETH2) sa dugmetom Set; Network port parameters(ETH1) sa poljima IP address, Subnet mask, Gateway u narandžastom okviru; Automatic access sa crvenom napomenom o omogućavanju funkcije automatskog pristupa i dve padajuće liste; Port settings sa poljem za broj porta i padajućom listom sa desne strane; Modbus parameters sa tabelom (kolone uključuju Channel No, Port num, Operation) i poljem Port num u narandžastom okviru; ispod još jedan odeljak (IEC104 parameters). Dugmad Set su narandžasta u svakom odeljku.
4.3 Podesite sistemske parametre

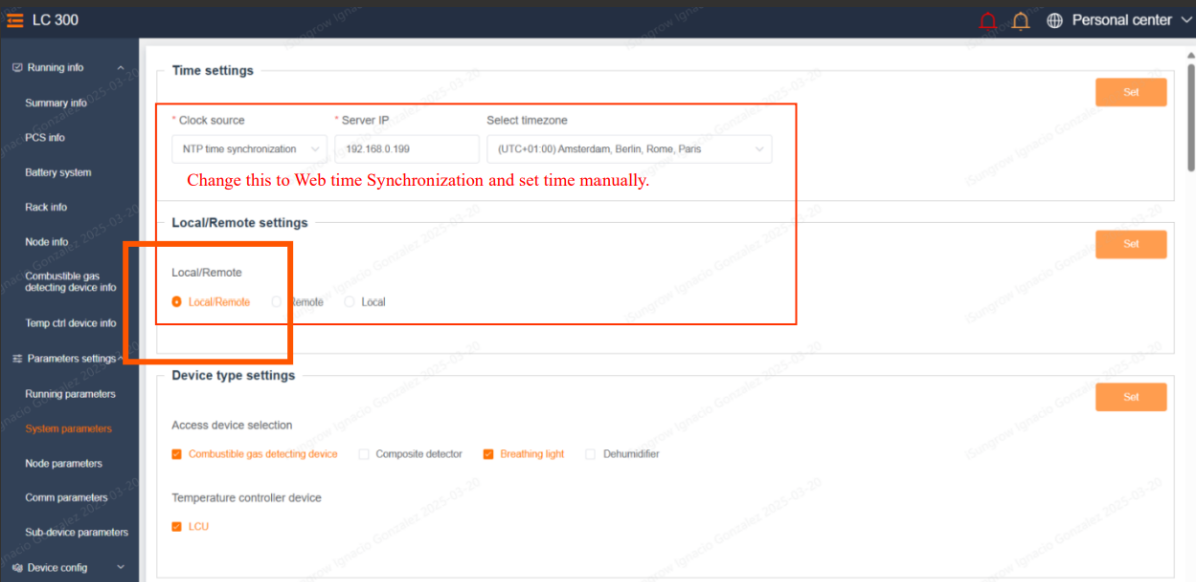

Idite na System Parameters i podesite lokalno/udaljeno podešavanje na Local/Remote. Promenite podešavanje vremena na Web Time Synchronization i podesite vreme ručno.
Tekstualni opis ove slike
Snimak ekrana LC 300 web interfejsa, stranica System parameters. Levi meni: Running info (Summary info, PCS info, Battery system, Rack info, Node info, Combustible gas detecting device info, Temp ctrl device info), Parameters settings (Running parameters, System parameters istaknuto narandžasto, Node parameters, Comm parameters, Sub device parameters), Device config. Gore desno: Personal center. Odeljak Time settings sa dugmetom Set: Clock source: NTP time synchronization; Server IP:; Select timezone: (UTC+01:00) Amsterdam, Berlin, Rome, Paris. Okvir sa crvenim obrisom oko ovih polja sadrži crveni tekst: Change this to Web time Synchronization and set time manually. Odeljak Local/Remote settings sa dugmetom Set: Local/Remote sa opcijama Local/Remote (izabrano, narandžasto, u narandžastom okviru), Remote, Local. Odeljak Device type settings sa dugmetom Set: Access device selection: Combustible gas detecting device (označeno), Composite detector (nije označeno), treća opcija, Dehumidifier (nije označeno); Temperature controller device: jedna opcija.
5 Prijava na Reduxi veb interfejs
Reduxi veb interfejs možete da otvorite na dva načina:
Tekstualni opis ove slike
Snimak ekrana tri ekrana mobilne aplikacije Reduxi jedan pored drugog, sa cijan okvirima i brojčanim oznakama 2 do 4. Levi ekran (dashboard, tamna tema): ikona menija gore levo označena okvirom i oznakom 2; logotip 'reduxi'; kartice 'Real time data' (aktivna) i 'Statistics'; cena 5.79 € i temperatura 3.2 °C; dijagram toka energije sa kućom u sredini (-1.25 kW) i ikonama sa vrednostima 69.0 W, 1.3 kW, 1.1 kW (crveni prsten), -165.0 W sa 97 % (crveni prsten) i vrednostima 0.0 W pri dnu; kartice 'Power' i 'Energy'; donja navigacija: Dashboard, Diagnostics, Device control, Settings. Srednji ekran (bočni meni): logotip 'reduxi', 'Number of locations: 1233', naslov 'Reduxi device management', stavke '+ Add Reduxi location' i 'Reduxi devices' (označeno okvirom i oznakom 3), zatim 'My profile' i 'About app'. Desni ekran (stranica uređaja): Back; slika crnog Reduxi kontrolera sa dva Ethernet priključka; status 'Connected'; kartica 'Update available': 'New update is available for your Reduxi device.' sa dugmetom 'Download and install update'; kartica 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' sa dugmetom 'Activate tunnel connection' (označeno okvirom i oznakom 4); kartica 'Unit details' sa poljem 'Unit ID'.
Tekstualni opis ove slike
Snimak ekrana sastavljen od dva dela jedan pored drugog. Levi deo: ekran mobilne aplikacije Reduxi na tamnoj pozadini. Gore: dugme Back; slika crnog Reduxi kontrolera sa dva Ethernet priključka i redom stezaljki; status 'Connected' sa ikonom Wi-Fi. Kartica 'Update available': 'New update is available for your Reduxi device.' sa dugmetom 'Download and install update'. Kartica 'Connect to configurator' sa ikonom ključa: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' i dugme 'Open configurator', označeno cijan okvirom i brojčanom oznakom 5. Ispod: kartica 'Unit details' sa poljem 'Unit ID' (vrednost nije vidljiva). Desni deo: Reduxi Configurator otvoren u pregledaču, označen cijan okvirom i brojčanom oznakom 6. Zaglavlje: strelica nazad, 'Tunnel connection', ikona za ponovno učitavanje. Leva bočna traka sa ikonama (munja, čip, munja, stubni grafikon, zupčanik). Stranica 'Home' sa zelenom ikonom veze. Zeleno obaveštenje: 'New patch available. Click here to apply.' sa znakom zatvaranja X. Vreme 09:12:56. Dijagram toka energije sa kućom u sredini (1.700 kW) i ikonama za mrežu (0.000 kW), solar (1.700 kW), bateriju (zelena, 0.000 kW i 0.800 kW), uređaj levo (0.900 kW), električno vozilo i punjač ili uređaj pri dnu. Oznaka 'Energy manager' pri dnu.
http://reduxi.local. IP adresu kontrolera možete da pronađete na listi uređaja Vašeg rutera ili u aplikaciji Reduxi pod Reduxi devices.admin · Lozinka: admin (fabrička podrazumevana vrednost)Tekstualni opis ove slike
Snimak ekrana stranice za prijavu u Reduxi Configurator u prozoru pregledača Chrome. Adresna traka prikazuje 'Not secure' i 'reduxi.local'; adresna traka je označena cijan okvirom, a njena uvećana kopija (cijan okvir, tekst 'Not secure reduxi.local') prikazana je levo, povezana cijan linijom. Pozadina stranice: svetlosivi linijski crtež kuće sa solarnim panelima (zeleno), zidnom kutijom, invertorom, automobilom i punjačem. Gore levo: logotip 'reduxi configurator'. U sredini je okvir za prijavu sa naslovom 'Login', izborom jezika (engleska zastava, 'English'), poljem za korisničko ime i poljem za lozinku i tamnim dugmetom 'Login'.
Tekstualni opis ove slike
Snimak ekrana veb interfejsa Reduxi Configurator nakon prijave, svetla tema. Gore levo: logotip 'reduxi configurator'. Zaglavlje: 'Home' levo, zeleni status 'Connected' gore desno. Leva bočna traka: raširen odeljak 'Devices' sa listom stavki, zatim sklopljeni odeljci 'Manager', 'Configuration' i 'Settings'. Glavni deo: dijagram toka energije. Kuća u sredini sa prstenom, vrednost 24.20 kW. Ikona mreže gore levo, 24.20 kW (crvena tačka na njenoj liniji). Ikona solara gore desno, vrednost '-'. Leva ikona (baterija ili uređaj), 6.700 kW (zelena tačka na njenoj liniji). Desne ikone (baterijsko skladište i uređaj), vrednosti '-'. Ikona EV punjača dole levo, 31.00 kW. Još jedna ikona uređaja dole desno. Oznaka 'Energy manager' ispod kuće.
6 Dodajte Sungrow uređaj u Reduxi
Pomoću ovih koraka dodajte novi Sungrow uređaj ili izmenite postojeći.
6.1 Osnovne postavke
Lokalno se prijavite na Reduxi Configurator na kontroleru (pogledajte tačku 5) i kliknite na + Add device.
Tekstualni opis ove slike
Snimak ekrana vrha levog menija Reduxi Configuratora. Logotip: reduxi Configurator. Devices (raširen, znak minus) sadrži samo dugme + Add device (uokvireno). Ispod: Strategies (+), Utility Rate Plan, Settings (+).
U prvom koraku definišite osnovna podešavanja.
Sungrow string ili hibridni invertor
- Tip uređaja:
Solar Power PlantiliHybrid, u zavisnosti od sistema - Tip:
Sungrow string/hybrid inverter 3p - Name: naziv po Vašem izboru

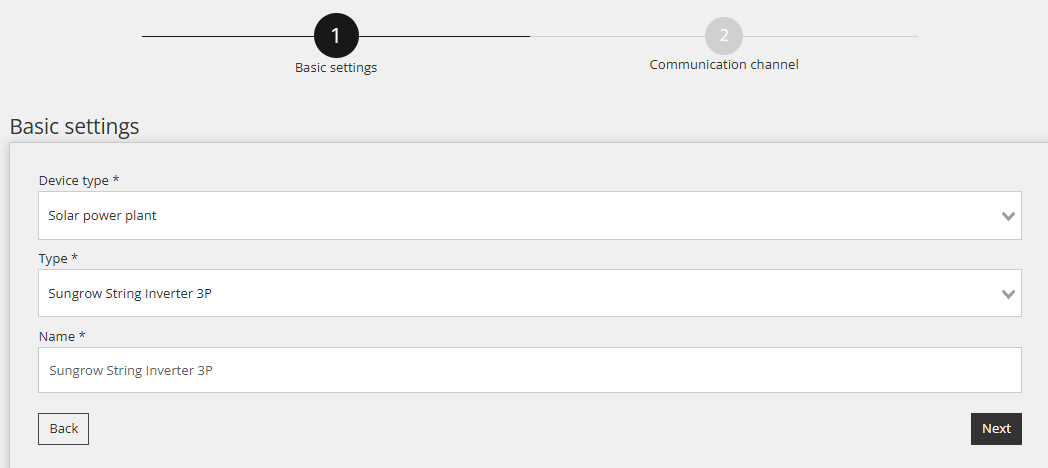

Tekstualni opis ove slike
Snimak ekrana čarobnjaka Reduxi Configuratora, korak 1 Basic settings (korak 2 je Communication channel, zasivljen). Naslov: Basic settings. Polja: Device type *: Solar power plant (padajuća lista); Type *: Sungrow String Inverter 3P (padajuća lista); Name *: Sungrow String Inverter 3P (tekstualno polje). Dugmad: Back (levo), Next (desno, tamno).

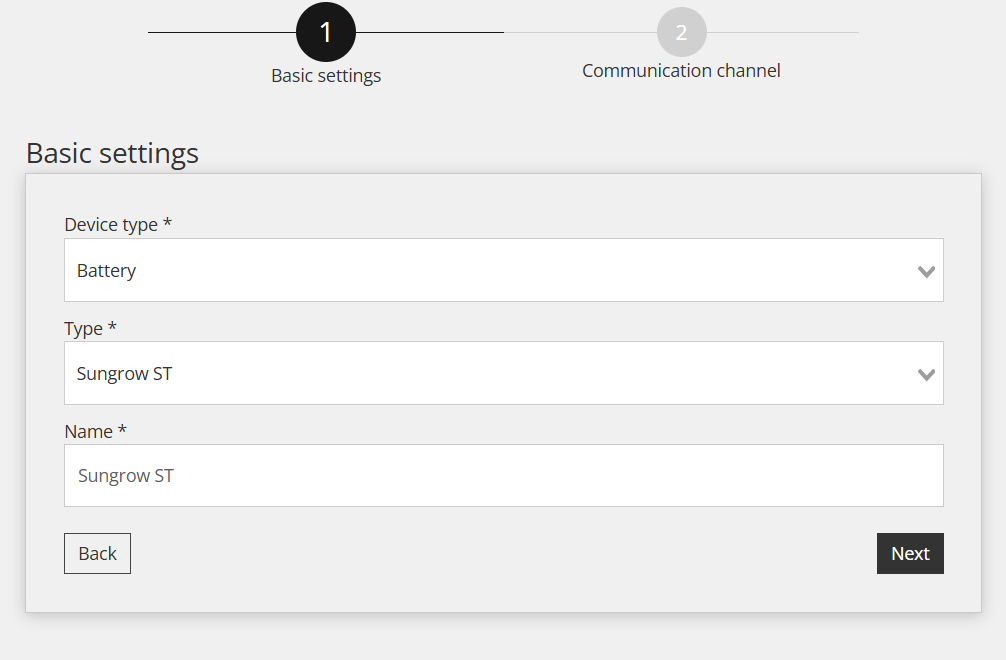

Sungrow ESS C&I (serija ST baterija)
- Tip uređaja:
Battery - Tip:
Sungrow ST - Name: naziv po Vašem izboru
Tekstualni opis ove slike
Snimak ekrana čarobnjaka Reduxi Configuratora, korak 1 Basic settings (korak 2 je Communication channel, prikazan zasivljeno). Naslov: Basic settings. Polja: Device type *: Battery (padajuća lista); Type *: Sungrow ST (padajuća lista); Name *: Sungrow ST (tekstualno polje). Dugmad: Back (levo), Next (desno, tamno).
Kliknite na Next.
6.2 Postavke komunikacije
U drugom koraku definišite komunikacioni kanal između Reduxi Controllera i Sungrow uređaja.
Sungrow string ili hibridni invertor
| Parametar | Vrednost |
|---|---|
| Veza | TCP |
| IP | IP adresa invertora |
| Modbus ID | Modbus ID sa WiNet-S/S2 ili Data Loggera (pogledajte Tačku 3) |

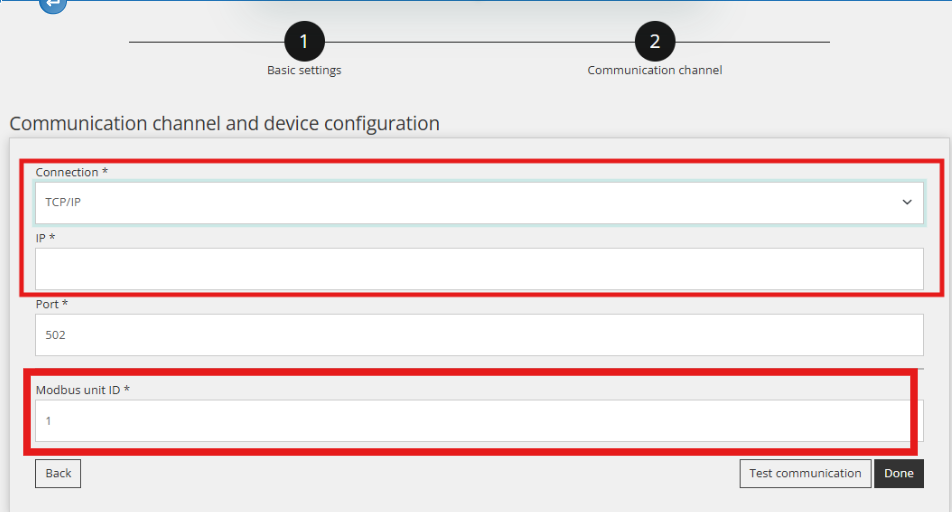

Tekstualni opis ove slike
Snimak ekrana čarobnjaka Reduxi Configuratora, korak 2 Communication channel (korak 1 je Basic settings). Naslov: Communication channel and device configuration. Polja: Connection *: TCP/IP (padajuća lista, u crvenom okviru zajedno sa poljem IP); IP *: prazno; Port *: 502; Modbus unit ID *: 1 (u drugom crvenom okviru). Dugmad: Back (levo), Test communication i Done (desno).
Sungrow ESS C&I (serija ST baterija)
| Parametar | Vrednost |
|---|---|
| Veza | TCP/IP |
| IP | IP adresa LC300. Kliknite na Scan for IP da biste je pronašli. |
| Modbus ID | Modbus ID iz LC300 web interfejsa |

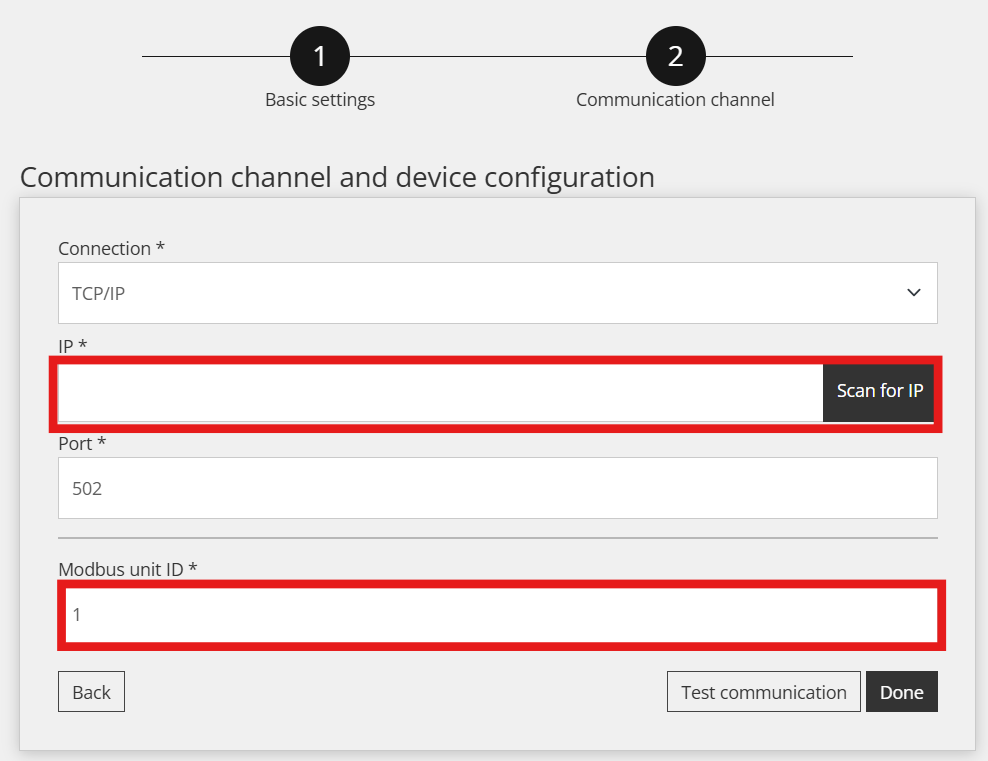

Tekstualni opis ove slike
Snimak ekrana čarobnjaka Reduxi Configuratora, korak 2 Communication channel (korak 1 je Basic settings). Naslov: Communication channel and device configuration. Polja: Connection *: TCP/IP (padajuća lista); IP *: prazno, sa tamnim dugmetom Scan for IP na desnom kraju (polje IP i dugme su u crvenom okviru); Port *: 502; Modbus unit ID *: 1 (u drugom crvenom okviru). Dugmad: Back (levo), Test communication i Done (desno).
6.3 Testiranje komunikacije

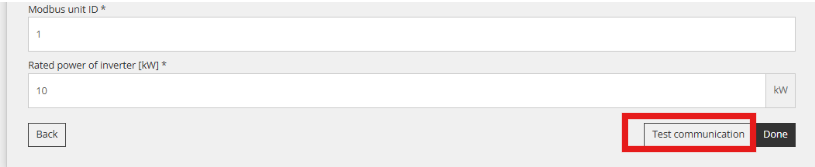

Kliknite na Test communication ispod komunikacionih parametara. Proverava da li Modbus veza radi. Test jednom očitava uređaj i ništa ne čuva. Ako test uspe, kliknite na Done: uređaj se kreira tek klikom na Done.
Tekstualni opis ove slike
Snimak ekrana donjeg dela obrasca uređaja u Reduxi Configuratoru. Polja: Modbus unit ID *: 1; Rated power of inverter (kW) *: 10 (jedinica kW prikazana sa desne strane). Dugmad: Back (dole levo), Test communication i Done (dole desno). Crveni okvir ističe dugme Test communication.
Test daje jedan od dva rezultata:

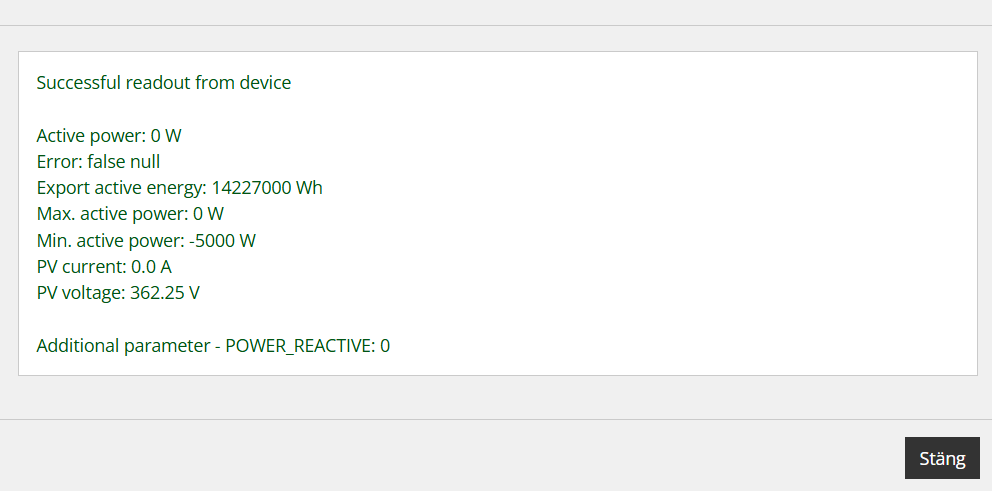

Tekstualni opis ove slike
Snimak ekrana dijaloga sa rezultatom i zelenim tekstom: Successful readout from device. Redovi: Active power: 0 W; Error: false null; Export active energy: 14227000 Wh; Max. active power: 0 W; Min. active power: -5000 W; PV current: 0.0 A; PV voltage: 362.25 V; Additional parameter - POWER_REACTIVE: 0. Dugme dole desno: Stäng [švedski, Close].
Tekstualni opis ove slike
Snimak ekrana dijaloga pod nazivom Test communication sa x za zatvaranje gore desno. Poruka crvenim tekstom: Unable to communicate with device. Tamno dugme dole desno: Close.
7 Provera očitavanja
7.1 Poslednja merenja

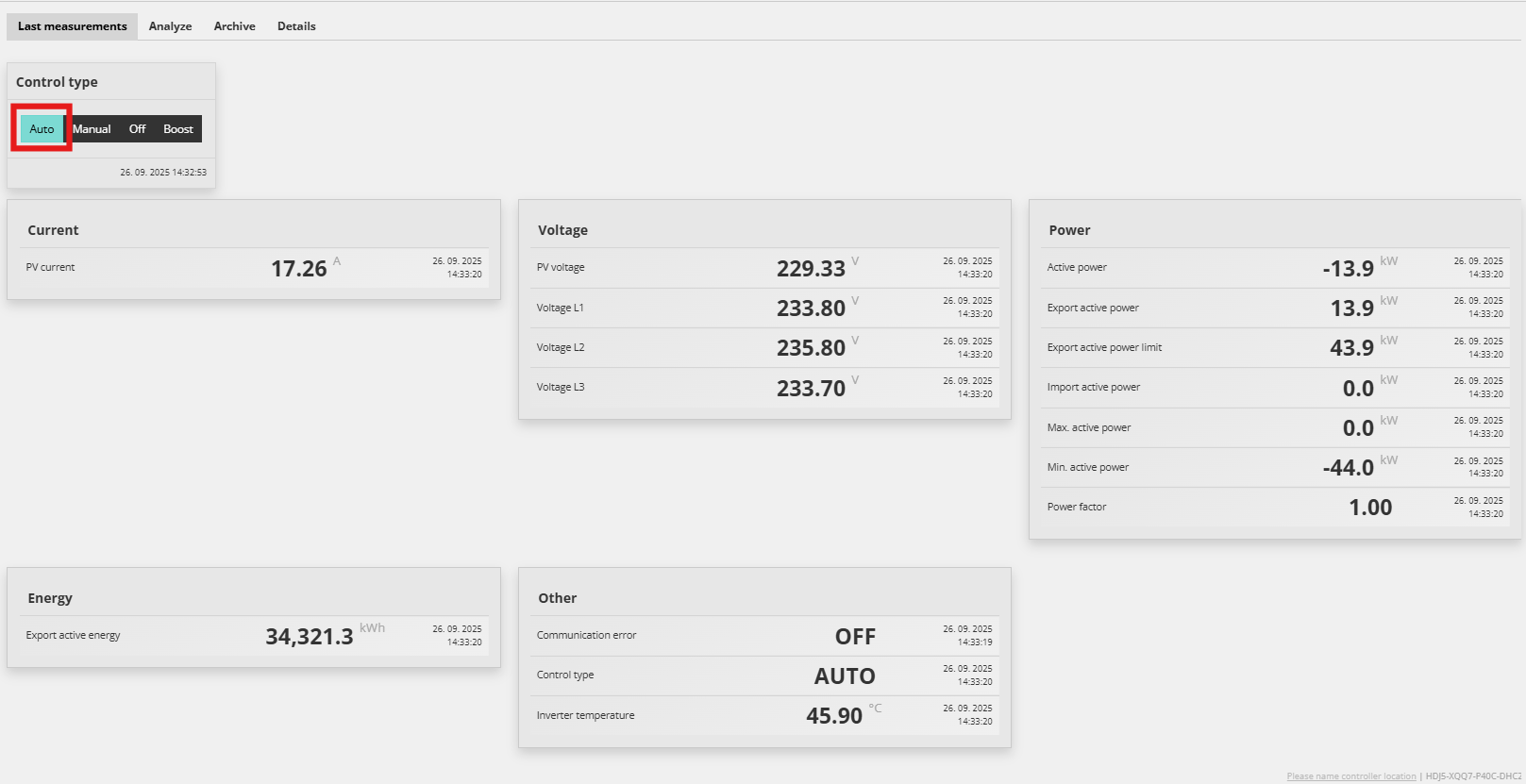

Kada se komunikacija uspostavi, kao dodatni test proverite vrednosti pod Devices – Sungrow – Last Measurements u Reduxi Configuratoru.
Tekstualni opis ove slike
Snimak ekrana stranice uređaja u Reduxi Configuratoru, kartica Last measurements (ostale kartice: Analysis, Archive, Details). Okvir Control type sa četiri dugmeta: Auto (izabrano, svetloplavo, u crvenom okviru), Manual, Off, Boost. Kartice sa redovima vrednosti; oznake redova su veoma sitne. Kartica Current: jedna vrednost 17.26. Kartica Voltage: 229.33; 233.80; 235.80; 233.70. Kartica Power: -13.9; 13.9; 43.9; 0.0; 0.0; -44.0; 1.00. Kartica Energy: 34,321.3. Kartica Other: OFF; AUTO; 45.90. Svaka vrednost ima malu oznaku datuma i vremena sa desne strane.
7.2 Omogućavanje upravljanja preko Reduxi
Za napredno upravljanje baterijom i invertorom uključite uređaj u Reduxi strategiju. Pod Devices – Sungrow u Reduxi Configuratoru podesite control type na AUTO. Tek tada komande strategije utiču na invertor.
Da biste postigli maksimalnu fleksibilnost i smanjili troškove energije uz dinamične cene i dinamične tarife, definišite strategiju kako je opisano u članku Strategije za Reduxi kontroler.
Kada dodate uređaj, možete ga pratiti i njime upravljati i preko Reduxi aplikacije.
✓ Rezime
Priprema (tačke 1–2): Proverite uputstva proizvođača. Izaberite način povezivanja: WiNet-S/S2 ili Data Logger za string i hibridne invertore, LC300 za ST baterije.
Sungrow (tačke 3–4): Otvorite Modbus TCP na portu 502 i zabeležite Modbus ID uređaja. Za ST bateriju podesite IP adresu, masku podmreže i gateway na LC300.
Dodavanje u Reduxi (tačke 5–6): Prijavite se u Configurator, dodajte uređaj, unesite IP adresu i Modbus ID, pokrenite Test communication i kliknite na Done.
Puštanje u rad (tačka 7): Proverite poslednja merenja i podesite control type na AUTO.
→ Česti problemi
| Problem | Rešenje |
|---|---|
| Test communication ne uspeva sa WiNet-S/S2 ili iSolarCloud vezom | Modbus TCP nije otvoren. Omogućite port 502 pod System – Forwarding Configuration u WiNet web interfejsu ili podesite Modbus TCP 502 Port on/off na open u iSolarCloud-u (pogledajte Tačku 3). |
| Test communication ne uspeva iako je port 502 otvoren | Proverite Modbus ID. Pročitajte Forwarding Modbus ID pod Device – Device List i unesite istu vrednost u Reduxi Configurator. |
| LC300 nije dostupan | Proverite IP address, Subnet mask i Gateway pod Parameter Settings – Comm Parameters (pogledajte Tačku 4). U Configuratoru kliknite na Scan for IP da biste pronašli LC300. |
| Komande strategije nemaju efekta | Podesite control type uređaja na AUTO (pogledajte Tačku 7). Za ST bateriju proverite da li je lokalno/udaljeno podešavanje LC300 postavljeno na Local/Remote (pogledajte Tačku 4). |
| Open configurator se ne otvara ili ostaje prazan | Tunel još nije aktivan. Sačekajte oko 30 sekundi i proverite da li je kontroler na mreži. |
Prijava sa admin se odbija |
Lozinka je promenjena tokom instalacije. Pitajte instalatera. Lozinka za Reduxi nalog ovde ne radi. |
reduxi.local se ne učitava |
Vaš uređaj nije u istoj mreži kao kontroler. Koristite IP adresu ili tunelsku vezu. |
| Test komunikacije ne uspeva, uređaj je offline | Proverite dostupnost, IP adresu / port / unit ID i da li je protokol omogućen na uređaju. |
