Smanjite troškove energije do 70%: Reduxi integriše SolaX Power X1/X3 hibridne invertore G4/Pro/Ultra putem Modbus TCP/IP ili RTU.
1. Solax Firmware

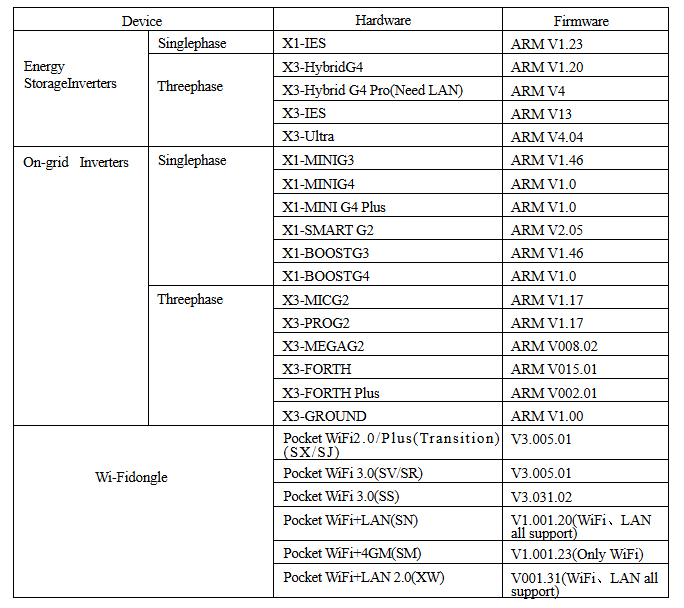

Napomena: Invertor mora imati najnoviju verziju firmvera. Da biste to uradili, kontaktirajte Solax Power podršku direktno na
2. Fizička veza
2.1 Modbus TCP/IP
Simbolična slika celokupne veze od Reduxi kontrolera do invertora je prikazana ispod:
Napomena: Da biste uspostavili vezu putem Modbus TCP, potreban vam je ili WiFi 3.0 ili WiFi & LAN 3.0 Dongle
2.2 Modbus RTU
Simbolična slika celokupne veze od Reduxi kontrolera do invertora je prikazana ispod:
2.2.1 Dijagrami ožičenja:
3. Dodajte SolaX X1/X3 hibridni invertor u Reduxi sistem
Nakon povezivanja Reduxi i SolaX hibridnog invertora, možete ga registrovati kao novi uređaj.
3.1 Izaberite Dodaj uređaj
Prvo se prijavite na lokalni Reduxi konfigurator i dodajte novi uređaj klikom na dugme 'Dodaj uređaj'.
3.2 Izaberite SolaX Power hibridni invertor
Ovo zavisi od toga koji invertor imate. Ako imate monofazni invertor (X1), izaberite... Ako imate instaliran trofazni invertor, izaberite X3.

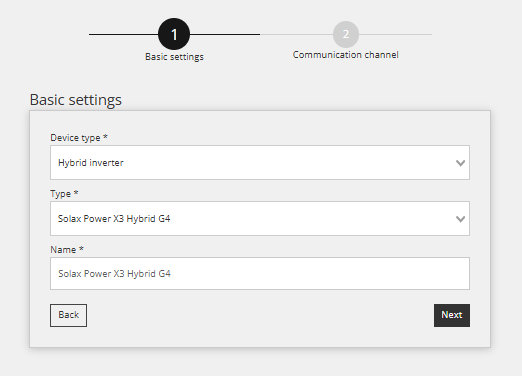

U prvom koraku se definišu osnovna podešavanja:
- Izaberite tip uređaja: Hibridni invertor,
- Izaberite tip: SolaX Power X1 ili X3 hibridni,
- Imenujte uređaj kako želite, na primer: Solax Power X3 hibrid G4
3.3 Konfiguracija uređaja za komunikacioni kanal
Drugi korak uključuje konfigurisanje komunikacionog kanala, što je od suštinskog značaja za pravilnu Modbus komunikaciju. U ovom koraku se uspostavlja komunikaciona veza između Reduxi kontrolera i Solax Power invertora.
Možete birati između TCP/IP ili RTU veze (u zavisnosti od korišćenog uređaja)

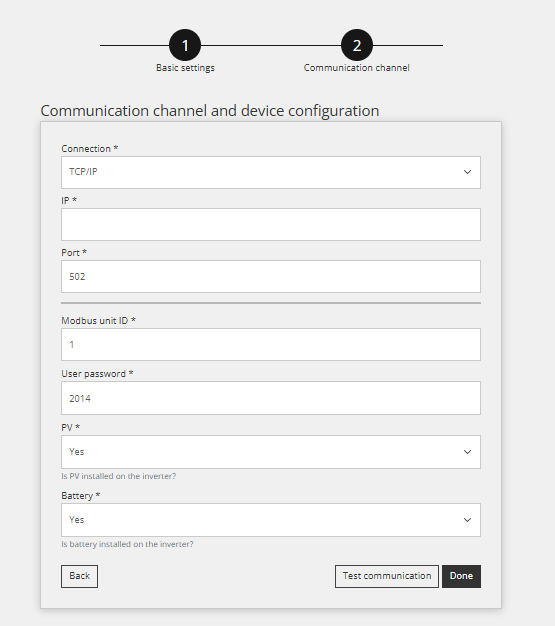

3.3.1 Modbus TCP
- Veza: TCP/IP
- IP: Unesite IP adresu Solax Power invertora
- Port: 502
- Modbus ID jedinice: Ovo je isti ID kao onaj koji je podešen na invertoru (kao podrazumevano 1)
- Korisnička lozinka: To je isti PIN kod kao i za ekran na invertoru (kao primer 2014)
- PV: da li je instaliran PV? Da ili Ne
- Baterija: da li je instalirana baterija? Da ili Ne

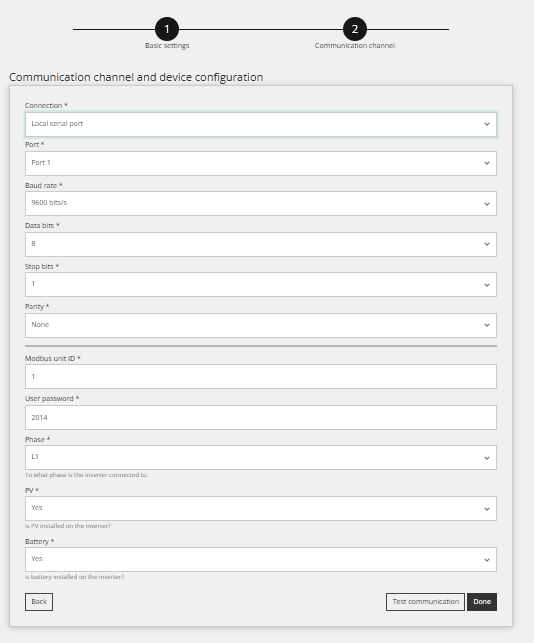

3.3.2 Modbus RTU
- Veza: Lokalni port
- Port: 1
- Brzina prenosa: 9600
- Bitovi podataka: 1
- Stop bitovi: 1
- Paritet: Nema
- ID Modbus jedinice: 1 (isti ID kao i invertor)
- Korisnička lozinka: To je isti PIN kod kao i za ekran na invertoru (kao primer 2014)
- PV: da li je instaliran PV? Da ili Ne
- Baterija: da li je instalirana baterija? Da ili Ne
3.4 Test komunikacije
Ispod svih polja komunikacionog kanala pomenutih u prethodnom koraku, nalazi se dugme "Test Communication".
Ovo dugme se koristi za proveru da li Modbus veza između uređaja ispravno funkcioniše.
Uspešan odgovor (primer):
Neuspešan odgovor (primer):
U ovom slučaju, proverite podešavanja, ožičenje i pokušajte ponovo.
3.5 Branje sa uređaja
Ovaj odeljak vam pokazuje kako da proverite izmerene vrednosti uređaja i da li ispravno komunicira. Ovo se može uraditi pod "Devices /SolaX Power Inverter /Last Measurement."
Za naprednu kontrolu, integrišite uređaj u režime optimizacije Reduxi sistema. Da biste postigli maksimalnu fleksibilnost i smanjenje troškova energije u odnosu na dinamičke cene i dinamičke tarife, pratite uputstva o tome kako da definišete strategiju na ovom linku: Strategije za Reduxi kontroler. Nakon uspešnog dodavanja uređaja, može se pratiti i kontrolisati putem Reduxi aplikacije.
