Kako povezati Nibe toplotnu pumpu sa Reduxi Gatewayem
Povežite Nibe toplotne pumpe sa Reduxi Gatewayem preko SG-ready kontakata i uštedite do 30% na troškovima energije: dinamičko upravljanje usklađuje rad toplotne pumpe sa promenljivim cenama energije.
Tekstualni opis ove slike

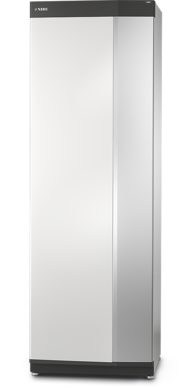

Fotografija visokog samostojećeg unutrašnjeg modula toplotne pumpe na beloj pozadini. Svetlosivo-srebrno kućište sa tamnijom prednjom levom ivicom, crnim postoljem pri dnu i malim tamnim logotipom u gornjem levom uglu prednje strane. Nema čitljivog teksta.
1 Priprema veze
1.1 Tehnička dokumentacija
Dokumentacija za Nibe toplotne pumpe S-serije:
- Nibe VVM S320: stranica proizvoda – informacije o proizvodu i preuzimanje dokumenata (na švedskom)
- Nibe VVM S320: korisničko uputstvo (PDF) – korisničko uputstvo (Användarhandbok)
- Nibe VVM S320: tehnički list (PDF) – tehnički list (Produktblad)
1.2 Potrebne komponente
Dve Reduxi komponente povezuju Reduxi Controller sa Nibe toplotnom pumpom:
- Reduxi Controller
- Uređaj Reduxi Gateway sa 3 strujna senzora (30:1A) (CT)
- UTP kabl, samo za žičano povezivanje (LAN) gatewaya
- Laptop ili tablet sa pristupom internetu za podešavanje uređaja u Reduxi
Prvo dodajte uređaj Reduxi Gateway u Reduxi Controller. Gateway zatim upravlja režimima rada toplotne pumpe. Veza je bežična (WLAN) ili žičana preko UTP kabla (LAN). Više o tome: Veza između gatewaya i kontrolera.
Gateway meri struju svake faze toplotne pumpe pomoću 3 strujna senzora (30:1A). Njegova dva relejna izlaza šalju signale SG-ready kontaktima i podešavaju režim rada toplotne pumpe.
2 Povežite Reduxi Gateway i toplotnu pumpu

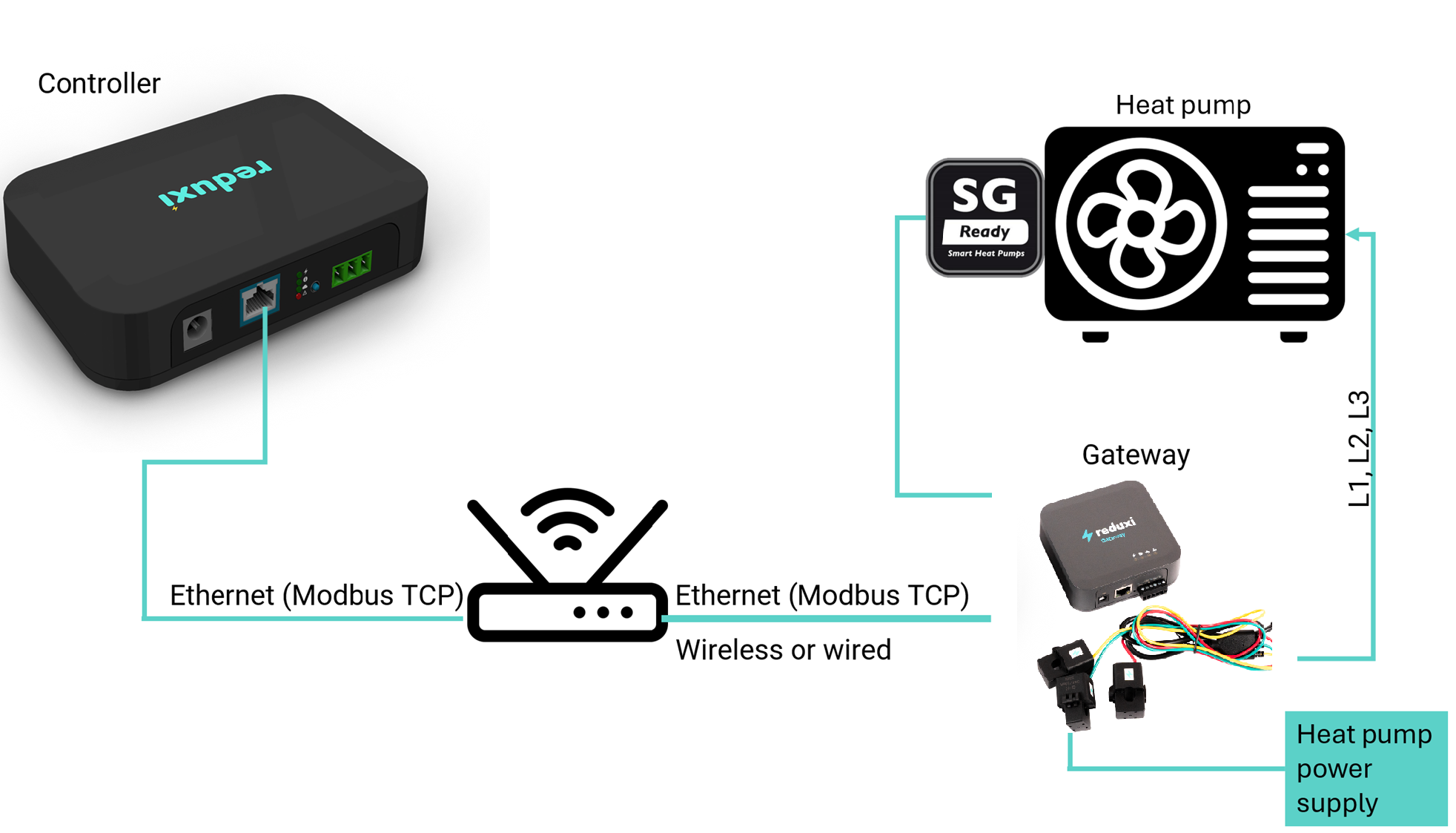

2.1 Šema povezivanja Reduxi uređaja i Nibe pumpe
Fizičko povezivanje Reduxi Gatewaya i Nibe pumpe obuhvata dva koraka:
- Povežite releje Reduxi Gatewaya sa Nibe SG-ready kontaktima (Tačka 2.2).
- Povežite strujne senzore (CT) Reduxi Gatewaya na faze L1, L2 i L3 (Tačka 2.3).
Tekstualni opis ove slike
Šema povezivanja na beloj pozadini. Gore levo: crna Reduxi kutija sa oznakom Controller, mrežnim portom i zelenom stezaljkom. Gore u sredini/desno: crna ikona spoljne jedinice toplotne pumpe sa ventilatorom, oznaka Heat pump, a levo od nje okvir sa SG Ready logotipom. U sredini: ikona rutera sa Wi-Fi simbolom. Desno u sredini: siva Reduxi kutija sa oznakom Gateway, sa strujnim kleštima i obojenim žicama. Linije su tirkizne: kontroler – ruter sa oznakom Ethernet (Modbus TCP); ruter – Gateway sa oznakom Ethernet (Modbus TCP) i napomenom Wireless or wired; Gateway – okvir SG Ready (linija ide gore i levo ka strani toplotne pumpe); vertikalna linija od toplotne pumpe naniže do Gatewaya sa oznakom L1, L2, L3; linija od strujnih klešta Gatewaya do tirkiznog okvira sa oznakom Heat pump power supply.

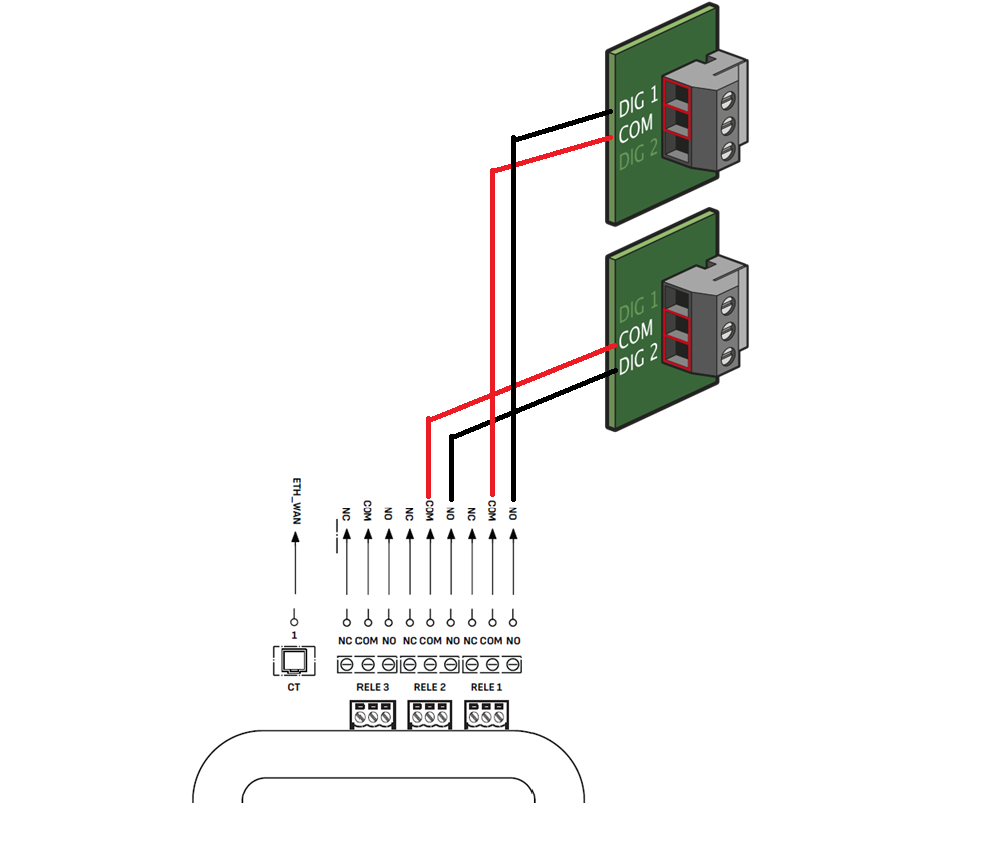

2.2 Povežite releje gatewaya sa Nibe SG-ready kontaktima
Prvo pronađite SG-ready kontakte na štampanoj ploči toplotne pumpe. Koristite korisničko uputstvo za vaš konkretan Nibe uređaj.
Slika prikazuje kako povezati SG-ready kontakte sa Reduxi Gatewayem.
Tekstualni opis ove slike
Šema povezivanja. Gore desno: dve zelene štampane ploče, svaka sa sivom zavrtanjskom steznom lajsnom sa tri označena mesta; gornja ploča DIG 1, COM, DIG 2; donja ploča DIG 1, COM, DIG 2. Sa svake ploče crna i crvena žica idu naniže i ulevo do relejnih stezaljki gatewaya pri dnu. Dole: stezna lajsna gatewaya nacrtana odozgo sa strelicama koje pokazuju nagore od svake stezaljke. Oznake sa leva: CT (utičnica strujnog transformatora, označena kvadratom), zatim tri relejne grupe, svaka sa stezaljkama NC, COM, NO, a ispod njih utični blokovi označeni RELE 3, RELE 2, RELE 1. Žice završavaju na stezaljkama u grupama RELE 2 i RELE 1 (ove oznake su prikazane podebljano). Obris kućišta gatewaya nalazi se na samom dnu.
| Relejni kontakt Reduxi Gatewaya | Kontakt Nibe toplotne pumpe |
|---|---|
| Relej 1, NO kontakt (Smart Grid Ready 1) | DIG 1 |
| Relej 1, COM kontakt | COM kontakt koji pripada releju 1 na toplotnoj pumpi |
| Relej 2, NO kontakt (Smart Grid Ready 2) | DIG 2 |
| Relej 2, COM kontakt | COM kontakt koji pripada releju 2 na toplotnoj pumpi |
2.3 Povežite strujne senzore
Strujni senzori mere struju toplotne pumpe. Daju potrošnju toplotne pumpe u realnom vremenu. Napon dolazi sa Reduxi Controllera. Ako nije dostupan, koristi se podrazumevani napon od 230 V.
Strujni senzori (CT) isporučuju se u kompletu Reduxi Gatewaya.
Tekstualni opis ove slike
Fotografija Reduxi Gatewaya sa strujnim senzorima na beloj pozadini. Gore: tamnosivi kvadratni uređaj sa reduxi logotipom (munja i reč reduxi) i plavom rečju Gateway na prednjoj strani; četiri male indikatorske lampice na gornjoj strani; na prednjoj ivici okrugla utičnica za napajanje, RJ45 mrežni port i šestopolna zavrtanjska stezna lajsna. Ispod: tri crna strujna transformatora na štipaljku (sa razdvojenim jezgrom), svaki sa malom plavo-belom oznakom logotipa; jedan senzor ima sitan odštampani tekst. Tanki kablovi crvene, zelene, žute i crne boje izlaze iz senzora, povezani su vezicom i završavaju malim crnim konektorom gore desno.
Svaki strujni senzor obuhvata jedan fazni provodnik (L1, L2, L3) toplotne pumpe:
Tekstualni opis ove slike
Fotografija otvorenog plavog metalnog ormara. Tri plava strujna senzora sa razdvojenim jezgrom naslagana su levo, svaki postavljen oko jednog provodnika. Oko njih je mnogo kablova: beli, sivi, plavi, žuto-zeleni i crni provodnici, plavi mrežni kabl, narandžasta spojnica provodnika u sredini i stezna lajsna dole desno. Dole levo vide se podne pločice. Nema čitljivog teksta ni oznaka.
3 Prijavite se na Reduxi web interfejs
Reduxi veb interfejs možete da otvorite na dva načina:
Tekstualni opis ove slike
Snimak ekrana tri ekrana mobilne aplikacije Reduxi jedan pored drugog, sa cijan okvirima i brojčanim oznakama 2 do 4. Levi ekran (dashboard, tamna tema): ikona menija gore levo označena okvirom i oznakom 2; logotip 'reduxi'; kartice 'Real time data' (aktivna) i 'Statistics'; cena 5.79 € i temperatura 3.2 °C; dijagram toka energije sa kućom u sredini (-1.25 kW) i ikonama sa vrednostima 69.0 W, 1.3 kW, 1.1 kW (crveni prsten), -165.0 W sa 97 % (crveni prsten) i vrednostima 0.0 W pri dnu; kartice 'Power' i 'Energy'; donja navigacija: Dashboard, Diagnostics, Device control, Settings. Srednji ekran (bočni meni): logotip 'reduxi', 'Number of locations: 1233', naslov 'Reduxi device management', stavke '+ Add Reduxi location' i 'Reduxi devices' (označeno okvirom i oznakom 3), zatim 'My profile' i 'About app'. Desni ekran (stranica uređaja): Back; slika crnog Reduxi kontrolera sa dva Ethernet priključka; status 'Connected'; kartica 'Update available': 'New update is available for your Reduxi device.' sa dugmetom 'Download and install update'; kartica 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' sa dugmetom 'Activate tunnel connection' (označeno okvirom i oznakom 4); kartica 'Unit details' sa poljem 'Unit ID'.
Tekstualni opis ove slike
Snimak ekrana sastavljen od dva dela jedan pored drugog. Levi deo: ekran mobilne aplikacije Reduxi na tamnoj pozadini. Gore: dugme Back; slika crnog Reduxi kontrolera sa dva Ethernet priključka i redom stezaljki; status 'Connected' sa ikonom Wi-Fi. Kartica 'Update available': 'New update is available for your Reduxi device.' sa dugmetom 'Download and install update'. Kartica 'Connect to configurator' sa ikonom ključa: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' i dugme 'Open configurator', označeno cijan okvirom i brojčanom oznakom 5. Ispod: kartica 'Unit details' sa poljem 'Unit ID' (vrednost nije vidljiva). Desni deo: Reduxi Configurator otvoren u pregledaču, označen cijan okvirom i brojčanom oznakom 6. Zaglavlje: strelica nazad, 'Tunnel connection', ikona za ponovno učitavanje. Leva bočna traka sa ikonama (munja, čip, munja, stubni grafikon, zupčanik). Stranica 'Home' sa zelenom ikonom veze. Zeleno obaveštenje: 'New patch available. Click here to apply.' sa znakom zatvaranja X. Vreme 09:12:56. Dijagram toka energije sa kućom u sredini (1.700 kW) i ikonama za mrežu (0.000 kW), solar (1.700 kW), bateriju (zelena, 0.000 kW i 0.800 kW), uređaj levo (0.900 kW), električno vozilo i punjač ili uređaj pri dnu. Oznaka 'Energy manager' pri dnu.
http://reduxi.local. IP adresu kontrolera možete da pronađete na listi uređaja Vašeg rutera ili u aplikaciji Reduxi pod Reduxi devices.admin · Lozinka: admin (fabrička podrazumevana vrednost)Tekstualni opis ove slike
Snimak ekrana stranice za prijavu u Reduxi Configurator u prozoru pregledača Chrome. Adresna traka prikazuje 'Not secure' i 'reduxi.local'; adresna traka je označena cijan okvirom, a njena uvećana kopija (cijan okvir, tekst 'Not secure reduxi.local') prikazana je levo, povezana cijan linijom. Pozadina stranice: svetlosivi linijski crtež kuće sa solarnim panelima (zeleno), zidnom kutijom, invertorom, automobilom i punjačem. Gore levo: logotip 'reduxi configurator'. U sredini je okvir za prijavu sa naslovom 'Login', izborom jezika (engleska zastava, 'English'), poljem za korisničko ime i poljem za lozinku i tamnim dugmetom 'Login'.
Tekstualni opis ove slike
Snimak ekrana veb interfejsa Reduxi Configurator nakon prijave, svetla tema. Gore levo: logotip 'reduxi configurator'. Zaglavlje: 'Home' levo, zeleni status 'Connected' gore desno. Leva bočna traka: raširen odeljak 'Devices' sa listom stavki, zatim sklopljeni odeljci 'Manager', 'Configuration' i 'Settings'. Glavni deo: dijagram toka energije. Kuća u sredini sa prstenom, vrednost 24.20 kW. Ikona mreže gore levo, 24.20 kW (crvena tačka na njenoj liniji). Ikona solara gore desno, vrednost '-'. Leva ikona (baterija ili uređaj), 6.700 kW (zelena tačka na njenoj liniji). Desne ikone (baterijsko skladište i uređaj), vrednosti '-'. Ikona EV punjača dole levo, 31.00 kW. Još jedna ikona uređaja dole desno. Oznaka 'Energy manager' ispod kuće.
4 Dodajte toplotnu pumpu u Reduxi
Pomoću ovih koraka dodajte novu toplotnu pumpu ili izmenite postojeću.
4.1 Osnovna podešavanja
Prijavite se lokalno u Reduxi Configurator na kontroleru (pogledajte Tačku 3) i pritisnite dugme Add device.
Tekstualni opis ove slike
Snimak ekrana leve bočne trake aplikacije Reduxi Configurator. Gore: reduxi logotip sa tekstom CONFIGURATOR. Skupljeni odeljci: Devices (ikona plus) i Strategies (ikona plus). Ispod dva dugmeta jedno pored drugog: Add device (ikona plus, označeno plavim okvirom) i Add strategy (ikona plus). Ispod njih dve stavke: Settings i Profile. Oblast desno od bočne trake je prazna i bela.

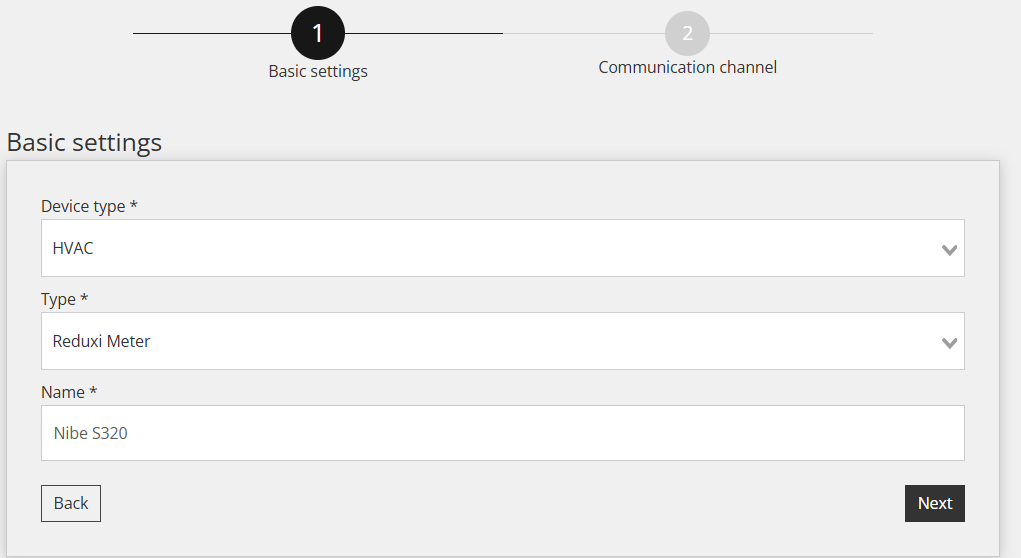

U prvom koraku (Basic settings) izaberite osnovne parametre uređaja:
- Tip uređaja:
HVAC - Tip:
Reduxi Meter - Naziv: naziv prema modelu, na primer Nibe S320
Tekstualni opis ove slike
Snimak ekrana čarobnjaka Reduxi Configuratora, korak 1 Basic settings (korak 2 je Communication channel, zasivljen). Naslov: Basic settings. Polja: Device type *: HVAC (padajuća lista); Type *: Reduxi Meter (padajuća lista); Name *: Nibe praćeno oznakom modela koja glasi S320. Dugmad: Back (levo), Next (desno, tamno).
Kada sve unesete, pritisnite Next.
4.2 Podešavanja komunikacije
Podešavanja komunikacije imaju tri dela:
- Komunikacioni kanal
- Podešavanja strujnih senzora (CT)
- Definicija relejnih signala u odnosu na SG-ready kontakte

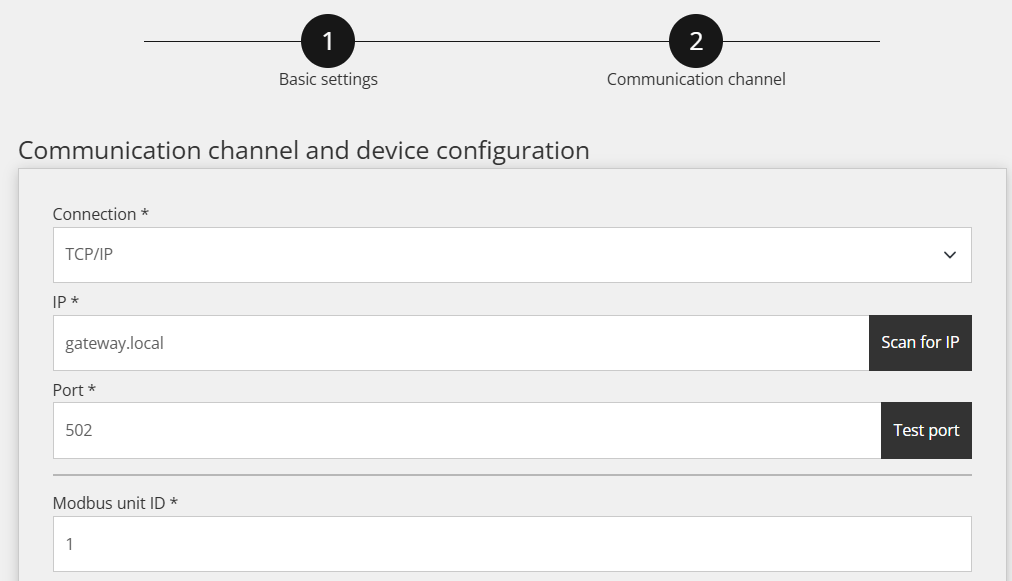

Deo 1: komunikacioni kanal. Tip veze TCP/IP, IP adresa Reduxi Gatewaya, Modbus port i Modbus unit ID. Ova podešavanja su unapred definisana. Ostavite ih kakva jesu. Ako veza ne uspe, kliknite na Scan for IP da biste pronašli IP adresu Reduxi Gatewaya.
Tekstualni opis ove slike
Snimak ekrana čarobnjaka Reduxi Configuratora, korak 2 Communication channel (korak 1 je Basic settings), gornji deo. Naslov: Communication channel and device configuration. Polja: Connection *: TCP/IP (padajuća lista); IP *: gateway.local, sa tamnim dugmetom Scan for IP sa desne strane; Port *: 502, sa tamnim dugmetom Test port sa desne strane; Modbus unit ID *: 1.

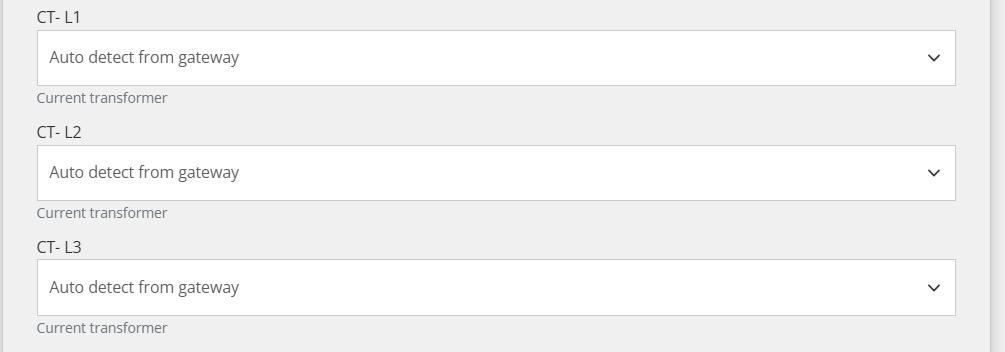

Deo 2: strujni senzori. Izaberite Autodetect from Gateway.
Tekstualni opis ove slike
Snimak ekrana tri padajuća polja iz podešavanja komunikacionog kanala u Reduxi Configuratoru (deo 2). CT- L1: Auto detect from gateway (napomena: Current transformer). CT- L2: Auto detect from gateway (napomena: Current transformer). CT- L3: Auto detect from gateway (napomena: Current transformer).
Deo 3: relejni signali. Tabela prikazuje režime rada toplotne pumpe:
| Reduxi režim rada | Nibe režim rada | Smart Grid Ready 1 | Smart Grid Ready 2 |
|---|---|---|---|
| OFF | Forced OFF | uključeno (zatvoreno) | isključeno (otvoreno) |
| ECO | Normal operation | isključeno (otvoreno) | isključeno (otvoreno) |
| ON | Enhanced comfort | isključeno (otvoreno) | uključeno (zatvoreno) |
| BOOST | Forced ON | uključeno (zatvoreno) | uključeno (zatvoreno) |
Relejne signale u Reduxi Configuratoru podesite na sledeći način.

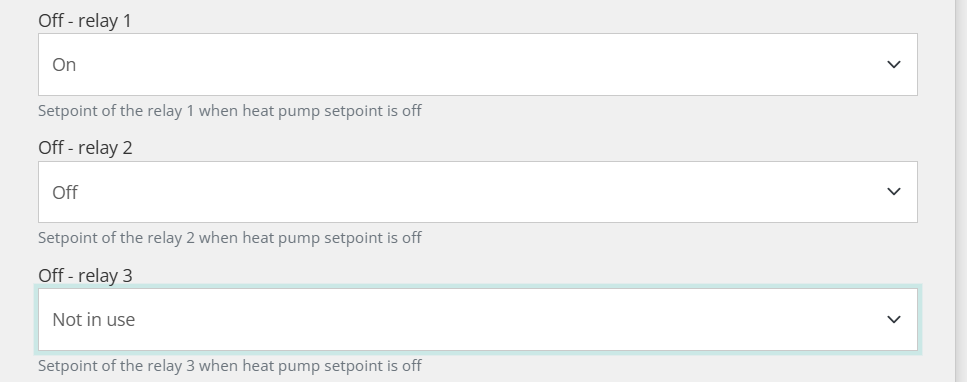

Režim Forced OFF (OFF u Reduxi sistemu)
Tekstualni opis ove slike
Snimak ekrana tri padajuća polja iz podešavanja komunikacije u Reduxi Configuratoru. Off - relay 1: On (napomena: Setpoint of the relay 1 when heat pump setpoint is off). Off - relay 2: Off (napomena: Setpoint of the relay 2 when heat pump setpoint is off). Off - relay 3: Not in use (napomena: Setpoint of the relay 3 when heat pump setpoint is off); ovo polje ima zeleno istaknut obrub.

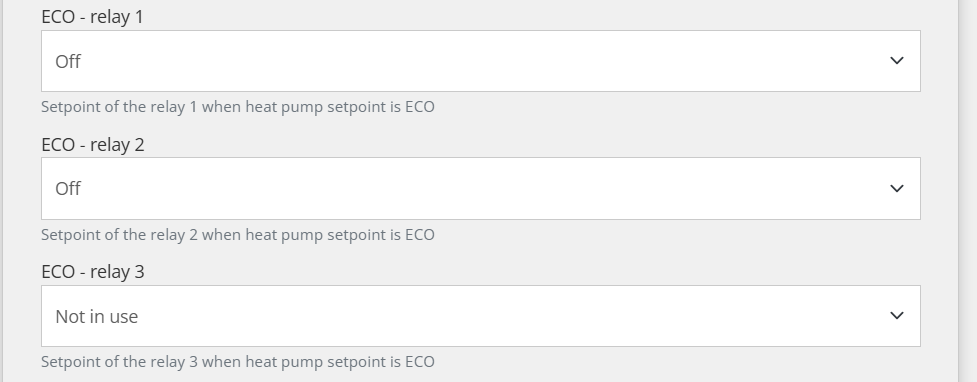

Režim Normal operation (ECO u Reduxi sistemu)
Tekstualni opis ove slike
Snimak ekrana tri padajuća polja iz podešavanja komunikacije u Reduxi Configuratoru. ECO - relay 1: Off (napomena: Setpoint of the relay 1 when heat pump setpoint is ECO). ECO - relay 2: Off (napomena: Setpoint of the relay 2 when heat pump setpoint is ECO). ECO - relay 3: Not in use (napomena: Setpoint of the relay 3 when heat pump setpoint is ECO).

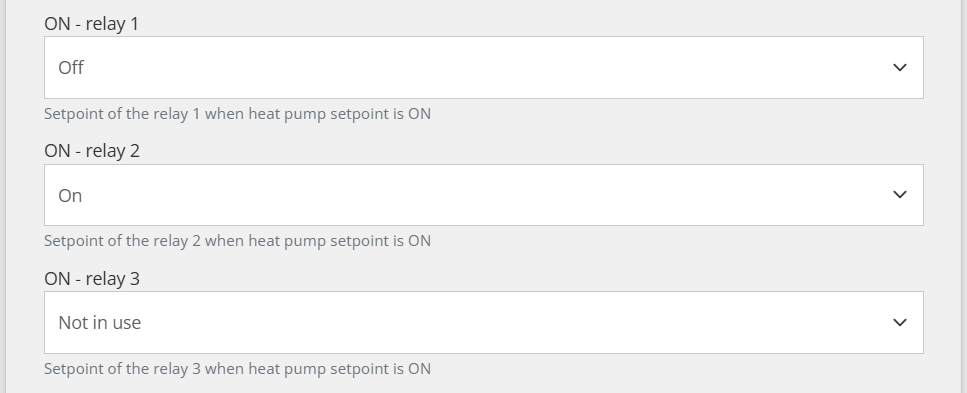

Režim Enhanced Comfort (ON u Reduxi sistemu)
Tekstualni opis ove slike
Snimak ekrana tri padajuća polja iz podešavanja komunikacije u Reduxi Configuratoru. ON - relay 1: Off (napomena: Setpoint of the relay 1 when heat pump setpoint is ON). ON - relay 2: On (napomena: Setpoint of the relay 2 when heat pump setpoint is ON). ON - relay 3: Not in use (napomena: Setpoint of the relay 3 when heat pump setpoint is ON).

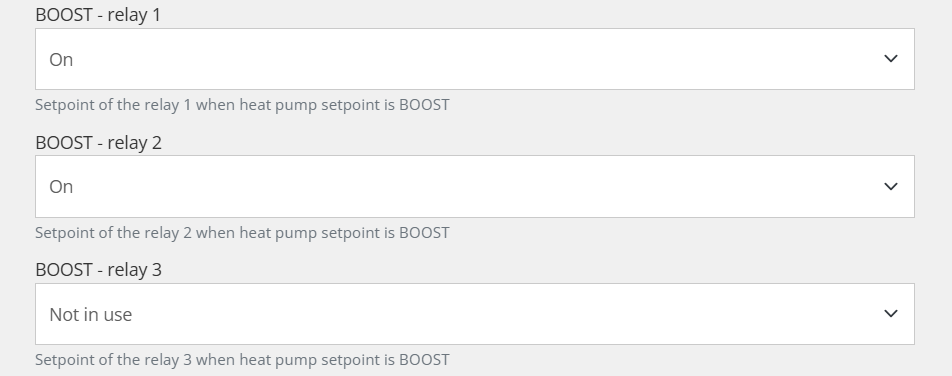

Režim Forced ON (BOOST u Reduxi sistemu)
Tekstualni opis ove slike
Snimak ekrana tri padajuća polja iz podešavanja komunikacije u Reduxi Configuratoru. BOOST - relay 1: On (napomena: Setpoint of the relay 1 when heat pump setpoint is BOOST). BOOST - relay 2: On (napomena: Setpoint of the relay 2 when heat pump setpoint is BOOST). BOOST - relay 3: Not in use (napomena: Setpoint of the relay 3 when heat pump setpoint is BOOST).
4.3 Testiranje komunikacije
Kliknite na Test communication dole desno, ispod parametara komunikacije. Test jednom očitava uređaj i ništa ne čuva. Ako test uspe, kliknite na Done: uređaj se kreira tek klikom na Done.
Tekstualni opis ove slike
Snimak ekrana donjeg reda dugmadi obrasca u aplikaciji Reduxi Configurator. Levo: dugme Back. Desno: dugme "Test communication" označeno plavim okvirom, a desno od njega tamno dugme Next.
Test daje jedan od dva rezultata:
Tekstualni opis ove slike
Snimak ekrana dijaloga na slovenačkom jeziku sa naslovom "Test komunikacije" [test komunikacije] i dugmetom za zatvaranje (x) gore desno. Zeleni tekst: "Successful readout from device". Vrednosti: Active power: 28392 W; Current L1: 45.329 A; Current L2: 45.329 A; Current L3: 45.329 A; Import active energy: 0 Wh; Relay 1 state: false; Relay 2 state: false; Voltage L1: 231.0 V; Voltage L2: 232.0 V; Voltage L3: 233.0 V; Additional parameter - POWER_ACTIVE_L1: 9423; Additional parameter - POWER_ACTIVE_L2: 9464; Additional parameter - POWER_ACTIVE_L3: 9505. Dugme dole desno: "Zapri" [zatvori].
Tekstualni opis ove slike
Snimak ekrana dijaloga sa naslovom Test communication (zatvaranje x gore desno). Prvi okvir: Unable to communicate with device. Drugi okvir (crveni tekst): Unable to communicate with 192.168.1.206 on port 502. Check if service is enabled on device, port number is correct and device is reachable on the network. PING 192.168.1.206 (192.168.1.206) 56(84) bytes of data. --- 192.168.1.206 ping statistics --- 2 packets transmitted, 0 received, 100% packet loss, time 1062ms. Tamno dugme dole desno: Close.
5 Proverite očitavanja
5.1 Poslednja merenja
Kada se komunikacija uspostavi, kao dodatni test proverite vrednosti pod Devices – Nibe heat pump u Reduxi Configuratoru.
Tekstualni opis ove slike
Snimak ekrana Reduxi stranice uređaja za toplotnu pumpu, kartica Last measurements (kartice: Last measurements, Analysis, Archive; padajuća lista i ikona za osvežavanje gore desno). Gornje pločice: "Control type" sa dugmadima Auto (tamno) i Manual (istaknuto tirkizno, izabrano); druga pločica sa redom od četiri mala dugmeta, od kojih je jedno istaknuto tirkizno (oznake sitne: Off.). Kartica "Current": tri vrednosti 0.55, 0.57, 0.59 (oznake faza i jedinice sitne). Kartica "Power": tri vrednosti 0.4, 0.0, 0.4. Kartica "Energy": jedna vrednost 78.7. Kartica "Other": redovi sa vrednostima OFF, MANUAL, OFF, OFF, ON. Kartica "Settings": vrednosti napona 246.00, 244.40, 246.30. Svaka vrednost ima malu vremensku oznaku.
5.2 Omogućite upravljanje putem Reduxija
Za napredno upravljanje toplotnom pumpom uključite uređaj u strategiju Reduxi sistema. Pod Devices – Nibe u Reduxi Configuratoru podesite control type na AUTO. Tek tada komande strategije utiču na toplotnu pumpu.
Da biste postigli maksimalnu fleksibilnost i smanjili troškove energije uz dinamične cene i dinamične tarife, definišite strategiju kako je opisano u članku Strategije za Reduxi kontroler.
Kada dodate uređaj i proverite vrednosti, možete ga pregledati i njime upravljati i u Reduxi aplikaciji.
✓ Rezime
Priprema (tačka 1): Otvorite Nibe dokumentaciju. Pripremite Reduxi Controller i Reduxi Gateway sa 3 strujna senzora.
Nibe toplotna pumpa (tačka 2): Povežite releje gatewaya sa kontaktima DIG 1 i DIG 2 i njihovim COM kontaktima. Postavite strujne senzore na faze L1, L2 i L3.
Dodavanje u Reduxi (tačke 3–4): Prijavite se na Reduxi web interfejs. Dodajte uređaj sa tipom Reduxi Meter, podesite relejne signale i testirajte komunikaciju.
Puštanje u rad (tačka 5): Proverite poslednja merenja. Podesite control type na AUTO i definišite strategiju.
→ Česti problemi
| Problem | Rešenje |
|---|---|
| Toplotna pumpa ne menja režim rada | Proverite povezivanje releja 1 na DIG 1 i releja 2 na DIG 2, oba sa njihovim COM kontaktom (pogledajte Tačku 2.2). Proverite stanja releja za taj režim (pogledajte Tačku 4.2). Proverite da li je control type podešen na AUTO (pogledajte Tačku 5.2). |
| Očitavanja snage nedostaju ili su pogrešna | Proverite da li svaki strujni senzor obuhvata jedan fazni provodnik L1, L2 ili L3 (pogledajte Tačku 2.3). Proverite da li je izabrano Autodetect from Gateway (pogledajte Tačku 4.2). |
| Gateway nije pronađen u podešavanjima komunikacije | Kliknite na Scan for IP u podešavanjima komunikacije (pogledajte Tačku 4.2). Prvo dodajte Reduxi Gateway u Reduxi Controller, bežično (WLAN) ili preko UTP kabla (LAN). |
| Open configurator se ne otvara ili ostaje prazan | Tunel još nije aktivan. Sačekajte oko 30 sekundi i proverite da li je kontroler na mreži. |
Prijava sa admin se odbija |
Lozinka je promenjena tokom instalacije. Pitajte instalatera. Lozinka za Reduxi nalog ovde ne radi. |
reduxi.local se ne učitava |
Vaš uređaj nije u istoj mreži kao kontroler. Koristite IP adresu ili tunelsku vezu. |
| Test komunikacije ne uspeva, uređaj je offline | Proverite dostupnost, IP adresu / port / unit ID i da li je protokol omogućen na uređaju. |
