Kako povezati AlphaESS Smile Hybrid seriju sa Reduxi kontrolerom
Smanjite troškove energije do 70%: Reduxi integriše AlphaESS hibridne invertore serije Smile preko Modbus TCP/IP ili RTU.
Tekstualni opis ove slike
Logotip AlphaESS sa sloganom your smart energy. Levo stilizovano slovo A sastavljeno od sivih, crnih, zelenih i žutih oblika; desno reč AlphaESS tamnosivom bojom i ispod nje tekst your smart energy.
1 Tehnička dokumentacija
Dokumentacija proizvođača za seriju AlphaESS Smile:
- AlphaESS SMILE-G3 trofazni 4/6/8/10 kW – stranica proizvoda kod proizvođača
- Tehnički list SMILE-G3-S3.6/S5/B5 – PDF, EN
- Tehnički list SMILE-G3-T4/T5/T6/T8/T10 – PDF, EN
2 Potrebna oprema
Pripremite sledeće, u zavisnosti od veze koju koristite:
- Reduxi Controller (instaliran i na mreži)
- AlphaESS Smile hibridni invertor sa najnovijim firmverom
- Modbus TCP/IP preko LAN-a: Ethernet kabl do invertora
- Modbus TCP/IP preko Wi-Fi-ja: Wi-Fi dongl sa najnovijim firmverom
- Modbus RTU: Ethernet kabl sa RJ45 konektorom za RS 485 žice (pogledajte Tačku 3)
- Laptop ili tablet sa pristupom internetu za podešavanje uređaja u Reduxi
3 Povežite Reduxi Controller sa invertorom
Izaberite jednu od tri veze, u zavisnosti od toga kako je sistem instaliran:
- Modbus TCP/IP preko LAN kabla
- Modbus TCP/IP preko Wi-Fi dongla
- Modbus RTU
3.1 Modbus TCP/IP preko LAN-a
Slika prikazuje celu vezu od Reduxi Controller-a do invertora.
Tekstualni opis ove slike

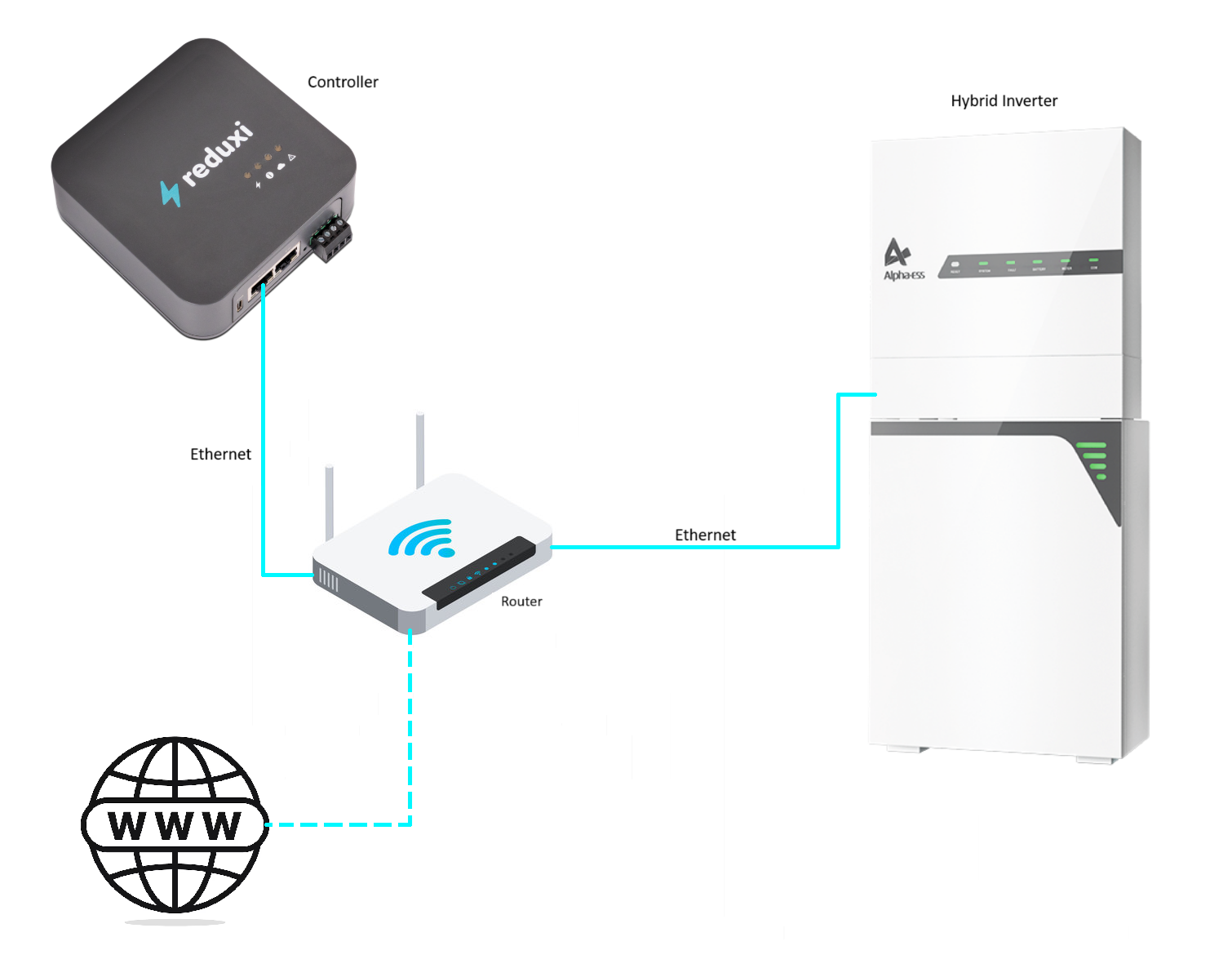

Šema veze preko LAN kabla. Komponente: Reduxi Controller (siva kutija sa reduxi logotipom, oznaka 'Controller'); ruter (beli Wi-Fi ruter, oznaka 'Router'); ikona globusa WWW (internet); hibridni invertor (bela AlphaESS jedinica sa baterijskim modulima, oznaka 'Hybrid Inverter'). Veze: kontroler – ruter: puna cijan linija sa oznakom 'Ethernet'; ruter – hibridni invertor: puna cijan linija sa oznakom 'Ethernet'; ruter – internet (WWW): isprekidana cijan linija.
Za ažuriranje se obratite AlphaESS podršci e-poštom: info@alpha-ess.com
3.2 Modbus TCP/IP preko Wi-Fi-ja
Slika prikazuje celu vezu od Reduxi Controller-a do invertora.
Tekstualni opis ove slike

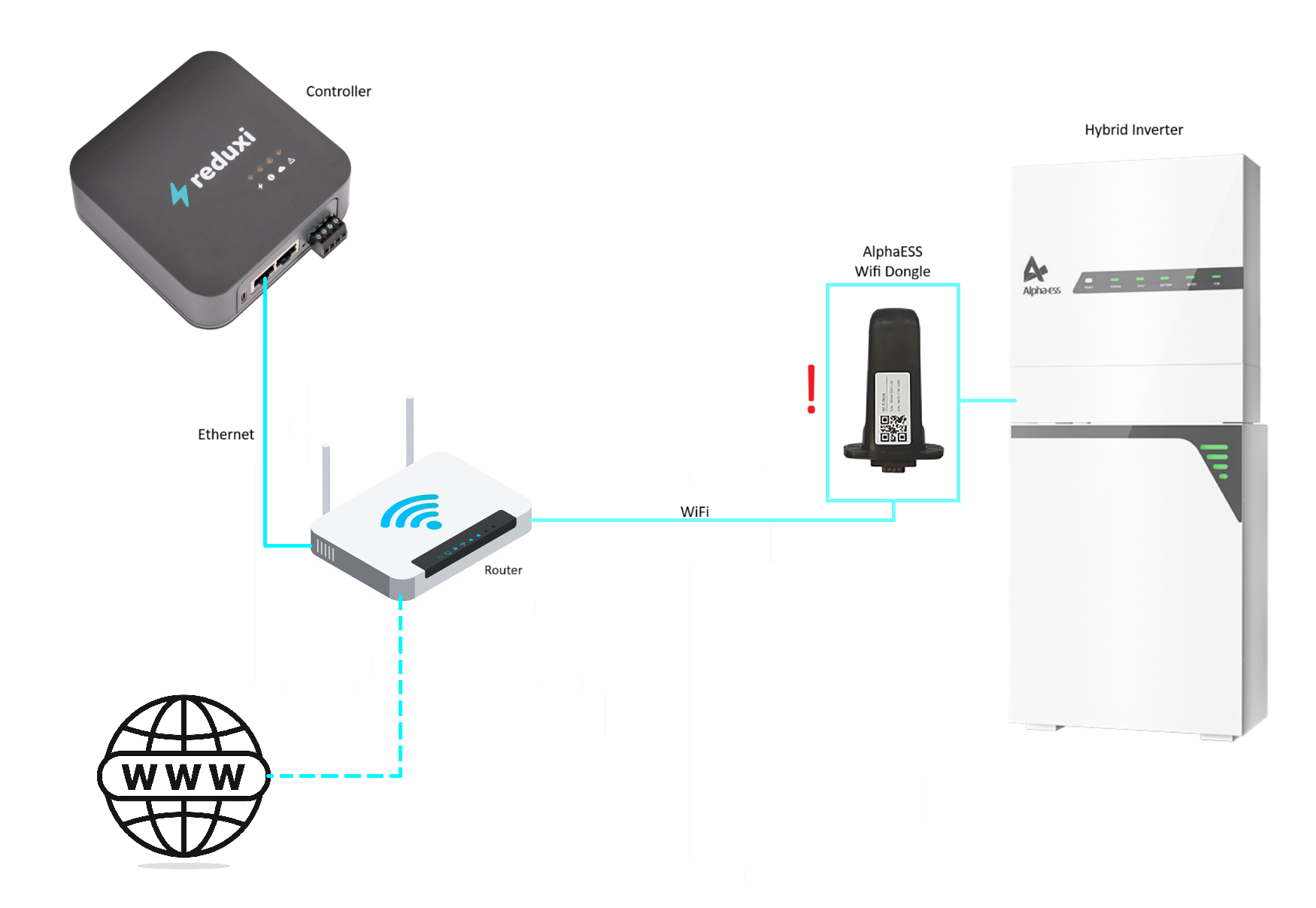

Šema veze preko Wi-Fi dongla. Komponente: Reduxi Controller (siva kutija sa reduxi logotipom, oznaka 'Controller'); ruter (beli Wi-Fi ruter, oznaka 'Router'); ikona globusa WWW (internet); AlphaESS Wi-Fi dongl (crni dongl, oznaka 'AlphaESS WiFi Dongle', pored njega je crveni uzvičnik); hibridni invertor (bela AlphaESS jedinica sa baterijskim modulima, oznaka 'Hybrid Inverter'). Veze: kontroler – ruter: puna cijan linija sa oznakom 'Ethernet'; ruter – internet (WWW): isprekidana cijan linija; ruter – AlphaESS Wi-Fi dongl: puna cijan linija sa oznakom 'WiFi'; dongl – hibridni invertor: kratka cijan linija.
Za ažuriranje se obratite AlphaESS podršci e-poštom: info@alpha-ess.com
3.3 Modbus RTU
Slika prikazuje celu vezu od Reduxi Controller-a do invertora.
Tekstualni opis ove slike

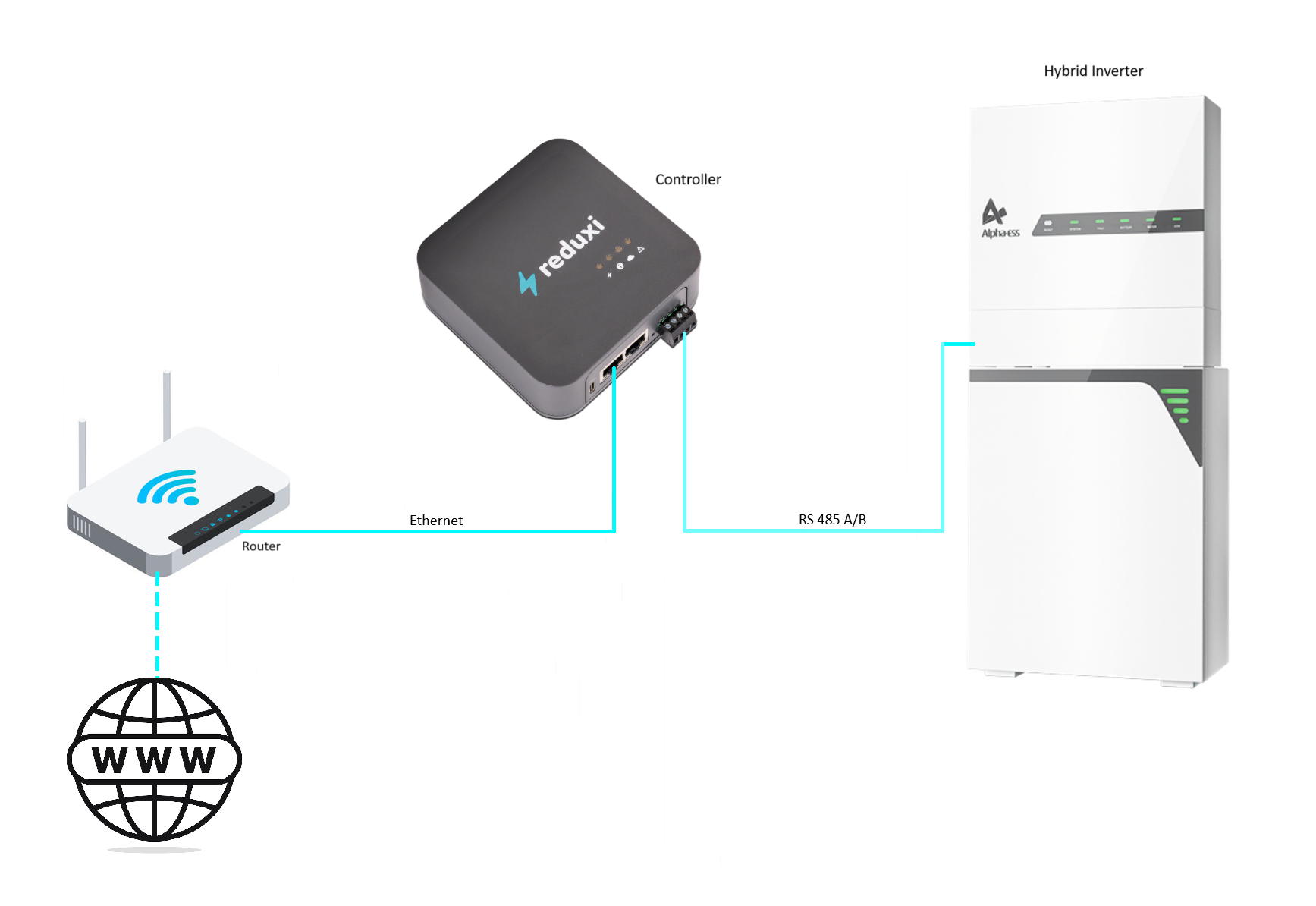

Šema veze preko Modbus RTU-a. Komponente: Reduxi Controller (siva kutija sa reduxi logotipom, oznaka 'Controller'); ruter (beli Wi-Fi ruter, oznaka 'Router'); ikona globusa WWW (internet); hibridni invertor (bela AlphaESS jedinica sa baterijskim modulima, oznaka 'Hybrid Inverter'). Veze: ruter – kontroler: puna cijan linija sa oznakom 'Ethernet'; kontroler – hibridni invertor: puna cijan linija sa oznakom 'RS 485 A/B'; ruter – internet (WWW): isprekidana cijan linija.
Povezivanje po serijama:
AlphaESS Smile serija B
| Reduxi Controller | Boja žice (kontroler) | Boja žice (invertor) | AlphaESS invertor |
|---|---|---|---|
| Ethernet kabl | Ethernet RJ45 konektor | ||
| RS 485 + | Plavo-bela | Plavo-bela | Pin 5 |
| RS 485 - | Plava | Plava | Pin 4 |
Tekstualni opis ove slike

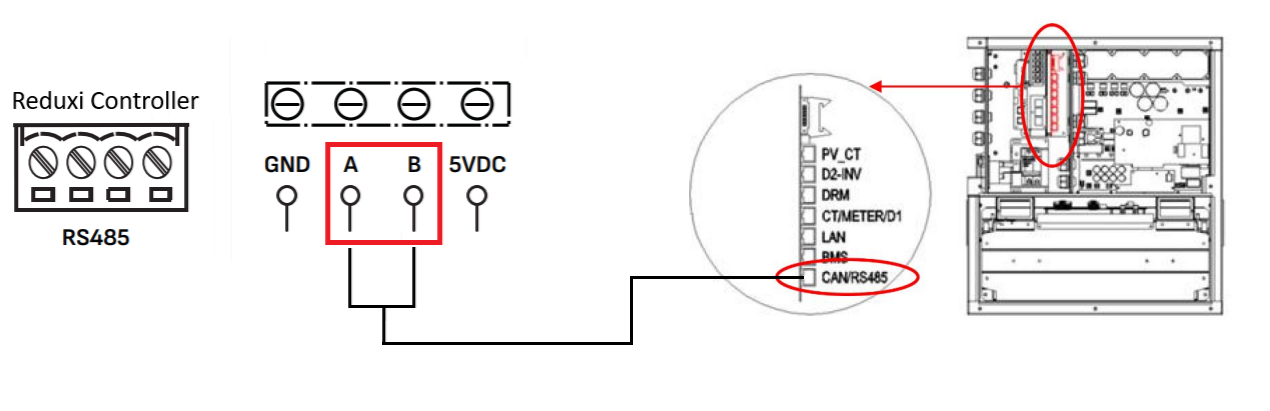

Šema povezivanja za AlphaESS Smile seriju B. Levo: 'Reduxi Controller' sa četvoropolnom steznom lajsnom sa oznakom 'RS485'. Iznad nje su stezaljke označene GND, A, B, 5VDC; stezaljke A i B uokvirene su crvenim pravougaonikom. Crna linija vodi od A i B do invertora s desne strane. Desno: uvećani krug sa listom konektora invertora sa stavkama PV_CT, D2-INV, DRM, CT/METER/D1, LAN, BMS i CAN/RS485; stavka CAN/RS485 zaokružena je crvenom bojom i žica od A i B završava na njoj. Crvena strelica povezuje krug sa crtežom kućišta invertora, na kojem je područje konektora zaokruženo crvenom bojom.
AlphaESS Smile serija G
| Reduxi Controller | Boja žice (kontroler) | Boja žice (invertor) | AlphaESS invertor |
|---|---|---|---|
| Ethernet kabl | Ethernet RJ45 konektor | ||
| RS 485 + | Plavo-bela | Plavo-bela | Pin 5 |
| RS 485 - | Plava | Plava | Pin 4 |
Tekstualni opis ove slike

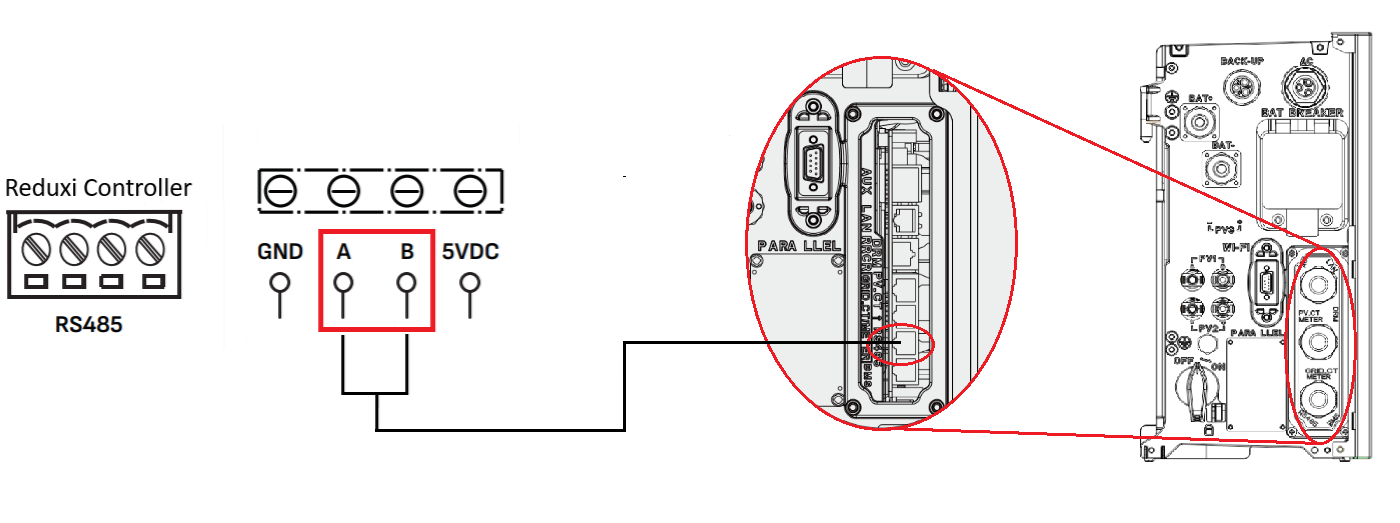

Šema povezivanja za AlphaESS Smile seriju G. Levo: 'Reduxi Controller' sa četvoropolnom steznom lajsnom sa oznakom 'RS485'. Iznad nje su stezaljke označene GND, A, B, 5VDC; stezaljke A i B uokvirene su crvenim pravougaonikom. Crna linija vodi od A i B do konektora na invertoru. Desno: uvećani ovalni prikaz bloka konektora na invertoru sa malim portom na vrhu i nekoliko portova tipa RJ45; žica završava na jednom od portova, zaokruženom crvenom bojom. Crvene linije povezuju ovalni prikaz sa crtežom invertora s desne strane, na kojem su dve grupe portova na desnoj strani zaokružene crvenom bojom; na crtežu invertora nalaze se oznake.
AlphaESS Smile serija T-10
| Reduxi Controller | Boja žice (kontroler) | Boja žice (invertor) | AlphaESS invertor |
|---|---|---|---|
| Ethernet kabl | Ethernet RJ45 konektor | ||
| RS 485 + | Plavo-bela | Plavo-bela | Pin 5 |
| RS 485 - | Plava | Plava | Pin 4 |
Tekstualni opis ove slike

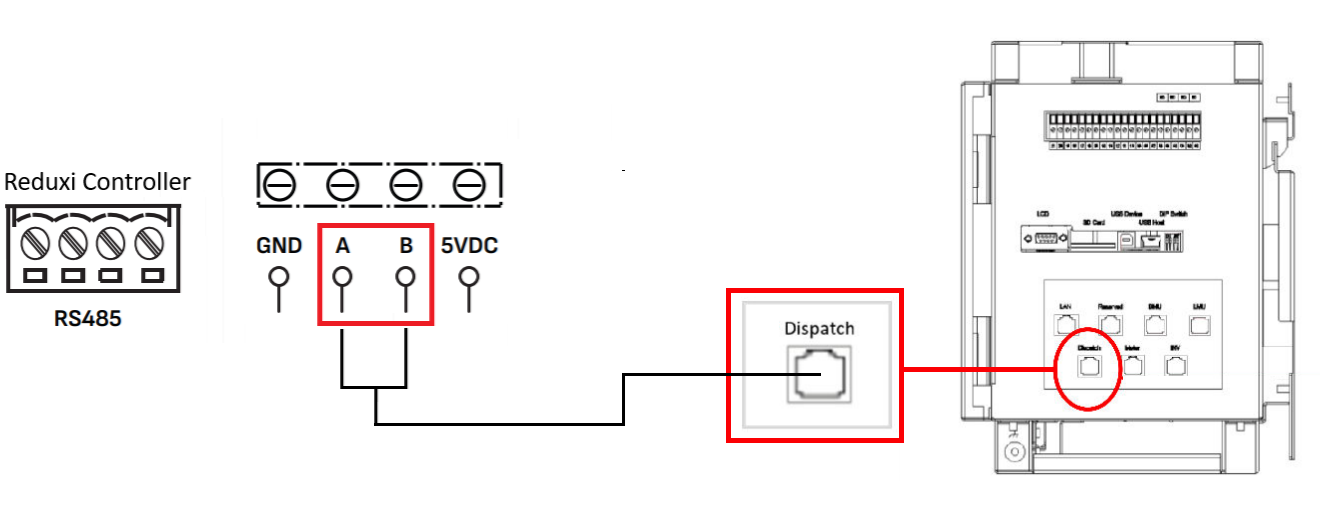

Šema povezivanja za AlphaESS Smile seriju T-10. Levo: 'Reduxi Controller' sa četvoropolnom steznom lajsnom sa oznakom 'RS485'. Iznad nje su stezaljke označene GND, A, B, 5VDC; stezaljke A i B uokvirene su crvenim pravougaonikom. Crna linija vodi od A i B do okvira crvene boje sa oznakom 'Dispatch', u kojem je prikazana utičnica tipa RJ45. Crvena linija vodi od tog okvira do crvenog kruga na crtežu invertora s desne strane, koji označava port na koji se priključuje kabl.
Za ažuriranje se obratite AlphaESS podršci e-poštom: info@alpha-ess.com
Kada se ažuriranje završi, nastavite sa tačkom 4.
4 Prijavite se na Reduxi web interfejs
Reduxi veb interfejs možete da otvorite na dva načina:
Tekstualni opis ove slike
Snimak ekrana tri ekrana mobilne aplikacije Reduxi jedan pored drugog, sa cijan okvirima i brojčanim oznakama 2 do 4. Levi ekran (dashboard, tamna tema): ikona menija gore levo označena okvirom i oznakom 2; logotip 'reduxi'; kartice 'Real time data' (aktivna) i 'Statistics'; cena 5.79 € i temperatura 3.2 °C; dijagram toka energije sa kućom u sredini (-1.25 kW) i ikonama sa vrednostima 69.0 W, 1.3 kW, 1.1 kW (crveni prsten), -165.0 W sa 97 % (crveni prsten) i vrednostima 0.0 W pri dnu; kartice 'Power' i 'Energy'; donja navigacija: Dashboard, Diagnostics, Device control, Settings. Srednji ekran (bočni meni): logotip 'reduxi', 'Number of locations: 1233', naslov 'Reduxi device management', stavke '+ Add Reduxi location' i 'Reduxi devices' (označeno okvirom i oznakom 3), zatim 'My profile' i 'About app'. Desni ekran (stranica uređaja): Back; slika crnog Reduxi kontrolera sa dva Ethernet priključka; status 'Connected'; kartica 'Update available': 'New update is available for your Reduxi device.' sa dugmetom 'Download and install update'; kartica 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' sa dugmetom 'Activate tunnel connection' (označeno okvirom i oznakom 4); kartica 'Unit details' sa poljem 'Unit ID'.
Tekstualni opis ove slike
Snimak ekrana sastavljen od dva dela jedan pored drugog. Levi deo: ekran mobilne aplikacije Reduxi na tamnoj pozadini. Gore: dugme Back; slika crnog Reduxi kontrolera sa dva Ethernet priključka i redom stezaljki; status 'Connected' sa ikonom Wi-Fi. Kartica 'Update available': 'New update is available for your Reduxi device.' sa dugmetom 'Download and install update'. Kartica 'Connect to configurator' sa ikonom ključa: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' i dugme 'Open configurator', označeno cijan okvirom i brojčanom oznakom 5. Ispod: kartica 'Unit details' sa poljem 'Unit ID' (vrednost nije vidljiva). Desni deo: Reduxi Configurator otvoren u pregledaču, označen cijan okvirom i brojčanom oznakom 6. Zaglavlje: strelica nazad, 'Tunnel connection', ikona za ponovno učitavanje. Leva bočna traka sa ikonama (munja, čip, munja, stubni grafikon, zupčanik). Stranica 'Home' sa zelenom ikonom veze. Zeleno obaveštenje: 'New patch available. Click here to apply.' sa znakom zatvaranja X. Vreme 09:12:56. Dijagram toka energije sa kućom u sredini (1.700 kW) i ikonama za mrežu (0.000 kW), solar (1.700 kW), bateriju (zelena, 0.000 kW i 0.800 kW), uređaj levo (0.900 kW), električno vozilo i punjač ili uređaj pri dnu. Oznaka 'Energy manager' pri dnu.
http://reduxi.local. IP adresu kontrolera možete da pronađete na listi uređaja Vašeg rutera ili u aplikaciji Reduxi pod Reduxi devices.admin · Lozinka: admin (fabrička podrazumevana vrednost)Tekstualni opis ove slike
Snimak ekrana stranice za prijavu u Reduxi Configurator u prozoru pregledača Chrome. Adresna traka prikazuje 'Not secure' i 'reduxi.local'; adresna traka je označena cijan okvirom, a njena uvećana kopija (cijan okvir, tekst 'Not secure reduxi.local') prikazana je levo, povezana cijan linijom. Pozadina stranice: svetlosivi linijski crtež kuće sa solarnim panelima (zeleno), zidnom kutijom, invertorom, automobilom i punjačem. Gore levo: logotip 'reduxi configurator'. U sredini je okvir za prijavu sa naslovom 'Login', izborom jezika (engleska zastava, 'English'), poljem za korisničko ime i poljem za lozinku i tamnim dugmetom 'Login'.
Tekstualni opis ove slike
Snimak ekrana veb interfejsa Reduxi Configurator nakon prijave, svetla tema. Gore levo: logotip 'reduxi configurator'. Zaglavlje: 'Home' levo, zeleni status 'Connected' gore desno. Leva bočna traka: raširen odeljak 'Devices' sa listom stavki, zatim sklopljeni odeljci 'Manager', 'Configuration' i 'Settings'. Glavni deo: dijagram toka energije. Kuća u sredini sa prstenom, vrednost 24.20 kW. Ikona mreže gore levo, 24.20 kW (crvena tačka na njenoj liniji). Ikona solara gore desno, vrednost '-'. Leva ikona (baterija ili uređaj), 6.700 kW (zelena tačka na njenoj liniji). Desne ikone (baterijsko skladište i uređaj), vrednosti '-'. Ikona EV punjača dole levo, 31.00 kW. Još jedna ikona uređaja dole desno. Oznaka 'Energy manager' ispod kuće.
5 Dodajte AlphaESS hibridni invertor u Reduxi
Kada je AlphaESS hibridni invertor povezan, registrujte ga kao novi uređaj.
5.1 Osnovna podešavanja
Prijavite se lokalno u Reduxi Configurator na kontroleru (pogledajte Tačku 4) i kliknite na + Add device.
Tekstualni opis ove slike
Snimak ekrana bočne trake alata Reduxi Configurator. Zaglavlje: logotip reduxi Configurator. Odeljak Devices (sa ikonom minus) navodi: Iskraemeco AM550 (ikona dalekovodnog stuba) i dve stavke sa ikonama sunca i bez vidljivih naziva. Pri dnu je dugme Add device sa znakom plus, označeno cijan pravougaonikom.
U prvom koraku definišite osnovna podešavanja:
- Device type:
Hybrid Inverter - Tip:
AlphaESS Smile Series - Naziv: naziv po vašem izboru, na primer AlphaESS Smile G3-S5
Tekstualni opis ove slike

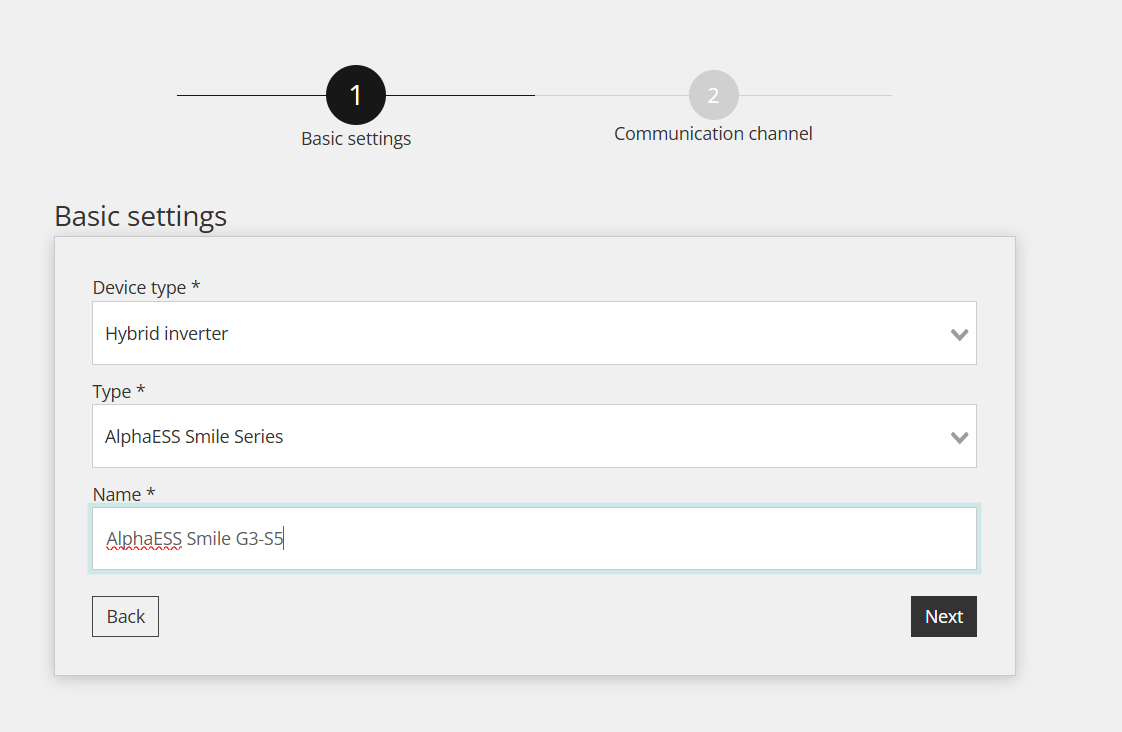

Snimak ekrana prvog koraka čarobnjaka Reduxi Configuratora, 'Basic settings' (drugi korak, 'Communication channel', je zasivljen). Obrazac: Device type *: Hybrid inverter; Type *: AlphaESS Smile Series; Name *: AlphaESS Smile G3-S5 (polje je aktivno sa kursorom, pravopis je podvučen). Dugmad: Back, Next.
Kliknite na Next da pređete na postavke komunikacije.
5.2 Podešavanja komunikacije
Ovaj korak uspostavlja Modbus vezu između Reduxi Controllera i invertora. Izaberite Modbus TCP/IP ili Modbus RTU, u zavisnosti od veze koju koristite.
Modbus TCP
| Parametar | Vrednost |
|---|---|
| Veza | TCP/IP |
| IP | IP adresa AlphaESS invertora ili upotrebite Scan for IP |
| Port | 502 |
| Modbus unit ID |
85 (podrazumevano) |
Tekstualni opis ove slike

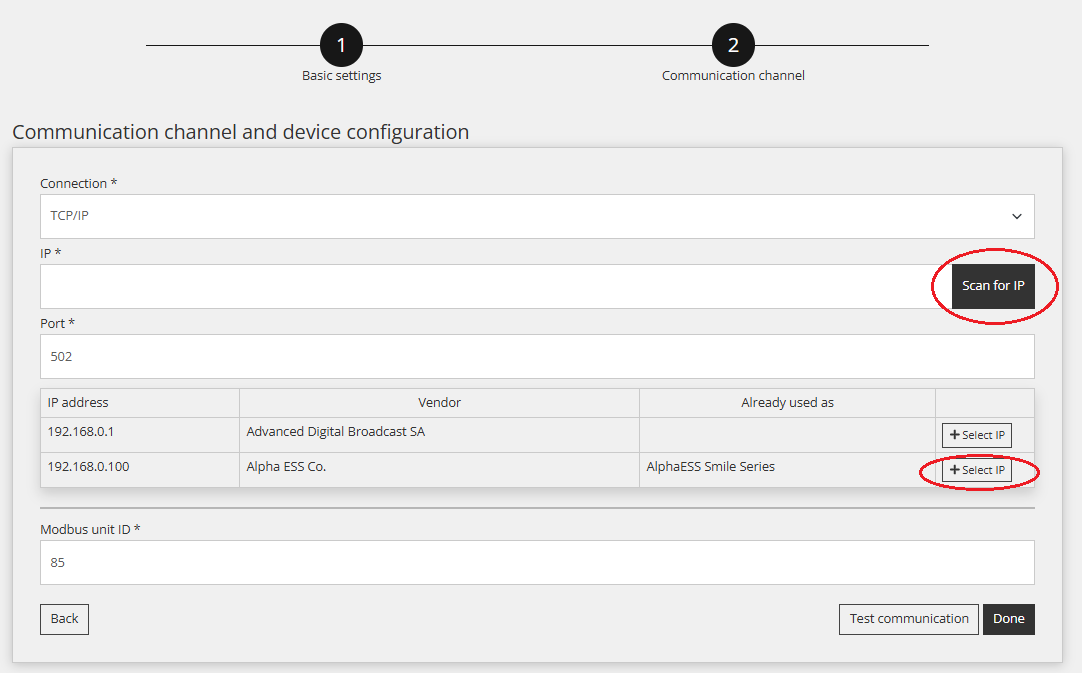

Snimak ekrana drugog koraka čarobnjaka Reduxi Configuratora, 'Communication channel' (prvi korak, 'Basic settings', je završen), pod naslovom 'Communication channel and device configuration'. Polja: Connection *: TCP/IP; IP *: prazno, sa dugmetom 'Scan for IP' zaokruženim crvenom bojom; Port *: 502. Tabela pronađenih uređaja, kolone IP address, Vendor, Already used as, svaki red ima dugme '+ Select IP': red 1: 192.168.0.1, Advanced Digital Broadcast SA, (prazno); red 2: 192.168.0.100, Alpha ESS Co., AlphaESS Smile Series, njegovo dugme '+ Select IP' zaokruženo je crvenom bojom. Modbus unit ID *: 85. Dugmad: Back, Test communication, Done.
Modbus RTU
| Parametar | Vrednost |
|---|---|
| Veza | Local Port |
| Port | 1 |
| Baudrate | 9600 |
| Data bits | 8 |
| Stop bits | 1 |
| Parity | None |
| Modbus unit ID |
85 (podrazumevano) |

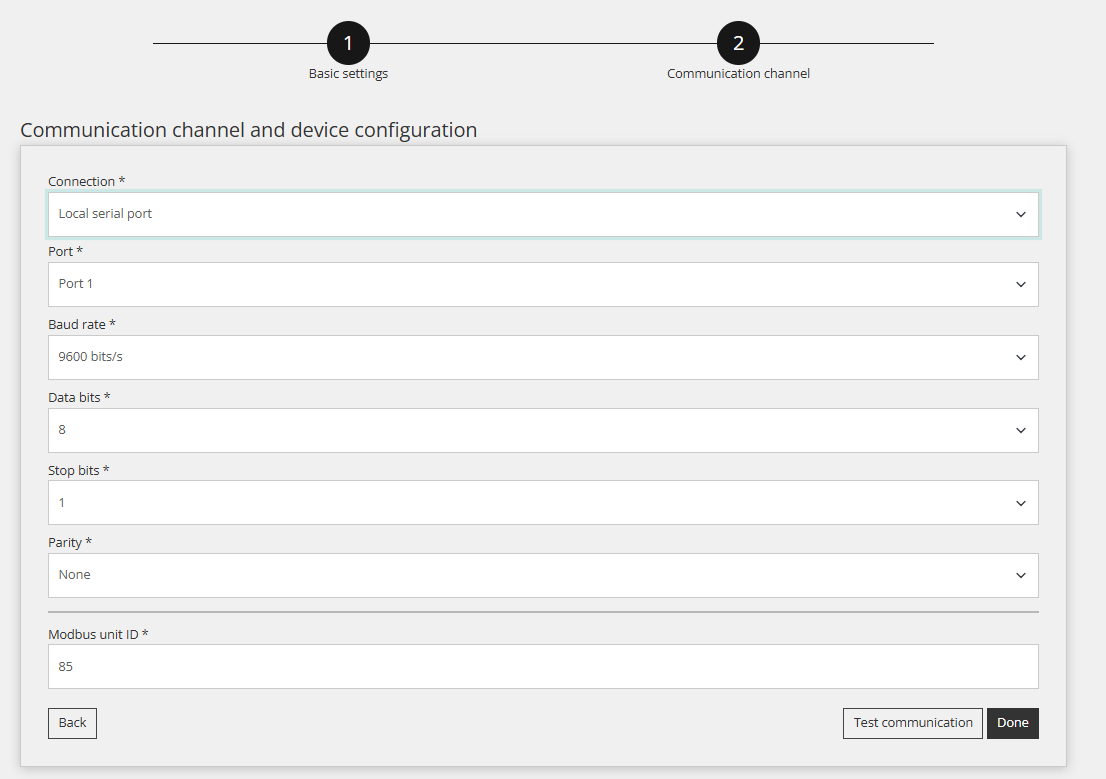

Tekstualni opis ove slike
Snimak ekrana drugog koraka čarobnjaka Reduxi Configuratora, 'Communication channel' (prvi korak, 'Basic settings', je završen), pod naslovom 'Communication channel and device configuration'. Polja: Connection *: Local serial port; Port *: Port 1; Baud rate *: 9600 bits/s; Data bits *: 8; Stop bits *: 1; Parity *: None; Modbus unit ID *: 85. Dugmad: Back, Test communication, Done.
5.3 Testiranje komunikacije
Kliknite na Test communication pri dnu čarobnjaka. Test jednom očitava AlphaESS invertor i ništa ne čuva. Ako test uspe, kliknite na Done: uređaj se kreira tek klikom na Done.
Tekstualni opis ove slike
Snimak ekrana donje trake sa dugmadima stranice alata Reduxi Configurator. Levo: dugme 'Back'. Desno: dugme 'Test communication' (označeno cijan okvirom) i tamno dugme 'Done'.
Tekstualni opis ove slike
Snimak ekrana stranice 'Communication channel and device configuration' alata Reduxi Configurator. Connection *: TCP/IP (padajuća lista). IP *: 192.168.50.243, sa dugmetom 'Scan for IP'. Port *: 502, sa dugmetom 'Test port'. Modbus unit ID *: 1. Dugmad pri dnu: Back (levo), Test communication i Done (desno). Dugme Done označeno je cijan okvirom.
Test daje jedan od dva rezultata:
Tekstualni opis ove slike
Snimak ekrana dijaloga Test communication u alatu Reduxi Configurator (znak zatvaranja X gore desno, tamno dugme Close dole desno). Zeleni tekst u belom okviru: Successful readout from device. Battery active power: 330.0 W; Battery current: 0.9952 A; Battery export active energy: 740760.0 Wh; Battery import active energy: 765890.0 Wh; Battery max. active power: 8210.0 W; Battery max. state of charge: 100 %; Battery min. active power: -9131.0 W; Battery min. state of charge: 0.0 %; Battery state name: CHARGING null; Battery state of charge: 33.8 %; Battery state of health: 100.0 %; Battery temperature: 23.1 °C; Battery voltage: 331.6 V; Error: false null; Grid active power: 5.0 W; Grid export active energy: 1588740.0 Wh; Grid frequency: 50.01 Hz; Grid import active energy: 0.0 Wh; Grid state name: METER_ONLINE null; Inverter active power: -441.0 W; Inverter max. power: 10000.0 W; Inverter min. power: -10000.0 W; Load active power: 446.0 W; Load import active energy: 0.0 Wh; Model name: SigenStorEC100TP null; PV active power: -963.0 W; PV current: -1.99 A; PV export active energy: 0.0 Wh; PV min. active power: -10000.0 W; PV state name: CONNECTED null; PV voltage: 322.3 V; State name: RUNNING null. Dodatni parametri: BATTERY_CAPACITY_MAX_WH: 16120.0; BATTERY_CAPACITY_WH: 5448.56; GRID_EXPORT_POWER_ACTIVE: 0.0; GRID_IMPORT_POWER_ACTIVE: 5.0; GRID_POWER_ACTIVE_L1: 0.0; GRID_POWER_ACTIVE_L2: 5.0; GRID_POWER_ACTIVE_L3: 5.0 (delimično odsečeno na slici); PV_POWER_ACTIVE_MAX: 0.
Tekstualni opis ove slike
Snimak ekrana dijaloga pod nazivom Test communication sa x za zatvaranje gore desno. Poruka crvenim tekstom: Unable to communicate with device. Tamno dugme dole desno: Close.
Ako test ne uspe, proverite postavke i ožičenje i pokušajte ponovo.
6 Proverite očitavanja
6.1 Poslednja merenja
U Reduxi Configuratoru, pod Devices – AlphaESS Smile G3-S5 – Last measurements, proverite izmerene vrednosti i komunicira li uređaj ispravno.
Tekstualni opis ove slike
Snimak ekrana stranice 'Last measurements' uređaja u alatu Reduxi Configurator. Kartice: Last measurements (aktivna), Analyze, Archive. Gore desno: padajuća lista osvežavanja 'Without refreshing' i dugme za osvežavanje. Kartica 'Control type': dugmad Auto (svetlozeleno) i Manual (tamno, izabrano); vremenska oznaka 14. 03. 2025 12:49:13. Sve vrednosti ispod imaju vremensku oznaku 14. 03. 2025 12:49:01, osim ako nije drugačije navedeno. Kartica PV: PV active power -1.0 kW; PV current -1.98 A; PV voltage 327.63 V; PV export active energy 587.0 kWh; PV min. active power -10.0 kW; PV export active power limit: prazno (jedinica kW); enumeration.PV_STATE_NAME: CONNECTED. Kartica Load: Load active power 0.4 kW; Load import active energy 1,109.2 kWh. Kartica Battery: Battery active power 0.4 kW; Battery current 1.09 A; Battery voltage 331.60 V; Battery state name CHARGING; Battery state of charge 33.80 %; Battery min. state of charge 0.00 %; Battery max. state of charge 100.00 %; Battery import active energy 765.9 kWh; Battery export active energy 740.8 kWh; Battery min. active power -9.1 kW; Battery max. active power 8.2 kW; Battery active power setpoint 1.0 kW. Kartica Inverter: Inverter active power -0.4 kW; Inverter max. active power 10.0 kW; Inverter min. active power -10.0 kW; State name RUNNING; Error OFF. Kartica Grid: Grid frequency 49.990 Hz; Grid active power 0.0 kW; Grid import active power limit: prazno (kW); Grid export active power limit: prazno (kW); enumeration.GRID_STATE_NAME METER_ONLINE; Grid export active energy 1,588.7 kWh; Grid import active energy 0.0 kWh. Kartica Other: Battery state of health 100.00 %; Battery temperature 23.10 °C; Model name SigenStorEC100TP; Communication error OFF (vremenska oznaka 12:48:56); Control type MANUAL; Mode name setpoint SELF_CONSUMPTION.
6.2 Omogućite upravljanje putem Reduxija
Za napredno upravljanje uključite uređaj u režime optimizacije Reduxi sistema. Pod Devices – AlphaESS G3-S5 u Reduxi Configuratoru podesite control type na AUTO. Tek tada komande strategije utiču na bateriju.
Da biste postigli maksimalnu fleksibilnost i smanjili troškove energije uz dinamične cene i dinamične tarife, definišite strategiju kako je opisano u članku Strategije za Reduxi kontroler.
Nakon što dodate uređaj, možete ga pratiti i njime upravljati preko Reduxi aplikacije.
✓ Rezime
Priprema (tačke 1–2): Pročitajte dokumentaciju proizvođača i pripremite kabl ili Wi-Fi dongl i laptop ili tablet.
AlphaESS Smile (tačka 3): Povežite invertor preko LAN-a, Wi-Fi dongla ili Modbus RTU-a. Zatražite najnoviji firmver od AlphaESS podrške. Ažuriranje aktivira TCP ili RTU komunikaciju.
Dodavanje u Reduxi (tačke 4–5): Otvorite Configurator i dodajte uređaj sa tipom AlphaESS Smile Series. Unesite IP adresu i port 502 ili RTU vrednosti i Modbus unit ID 85. Pokrenite Test communication.
Puštanje u rad (tačka 6): Proverite Last measurements i podesite control type na AUTO.
→ Česti problemi
| Problem | Rešenje |
|---|---|
| Test communication ne uspeva | Proverite podešavanja i povezivanje. Proverite IP adresu, port 502 i Modbus unit ID 85, kao i da li je instaliran najnoviji firmver (pogledajte Tačku 3). |
| Modbus TCP ne odgovara | Invertor treba da ima najnoviji firmver, a kod Wi-Fi dongla i dongl. Obratite se AlphaESS podršci: info@alpha-ess.com. Ažuriranje aktivira TCP komunikaciju. |
| Modbus RTU ne odgovara | Proverite povezivanje (RS 485 + na pin 5, RS 485 - na pin 4) i RTU podešavanja: port 1, 9600 bauda, 8 bitova podataka, 1 stop bit, bez parnosti. Invertor mora imati najnoviji firmver. |
| IP adresa nije pronađena skeniranjem | Na listi izaberite odgovarajuću IP adresu i dodajte je dugmetom select IP. U suprotnom unesite IP adresu ručno. |
| Open configurator se ne otvara ili ostaje prazan | Tunel još nije aktivan. Sačekajte oko 30 sekundi i proverite da li je kontroler na mreži. |
Prijava sa admin se odbija |
Lozinka je promenjena tokom instalacije. Pitajte instalatera. Lozinka za Reduxi nalog ovde ne radi. |
reduxi.local se ne učitava |
Vaš uređaj nije u istoj mreži kao kontroler. Koristite IP adresu ili tunelsku vezu. |
| Test komunikacije ne uspeva, uređaj je offline | Proverite dostupnost, IP adresu / port / unit ID i da li je protokol omogućen na uređaju. |
