Kako povezati AC-spregnuti solarni invertor (Deye hibridni invertor, dodatni PV na GEN portu) sa Reduxi kontrolerom
Postavke za Deye hibridni invertor sa dodatnim AC-spregnutim PV invertorom na GEN portu.
Tekstualni opis ove slike

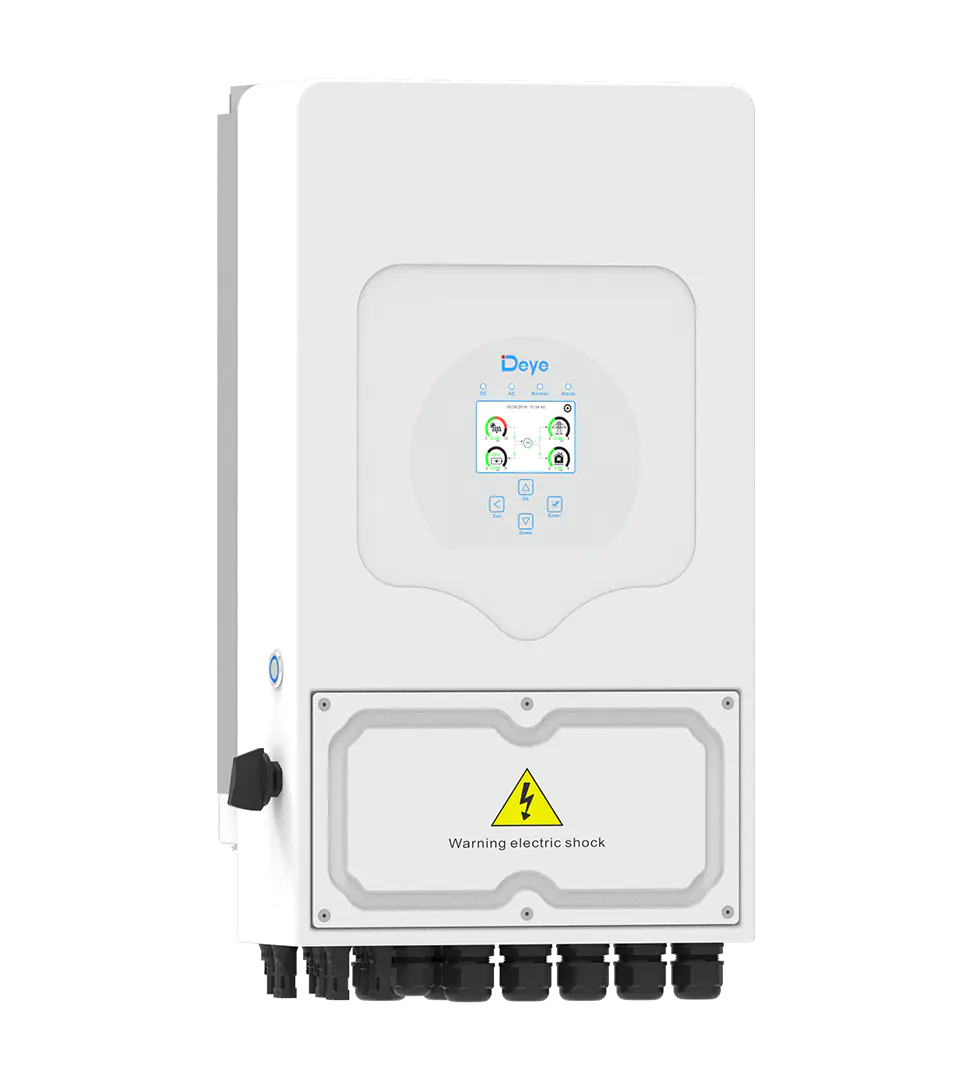

Fotografija belog zidnog hibridnog invertora sa logotipom 'Deye' na prednjoj strani. Ima okrugli panel displeja sa malim ekranom u boji i tasterima osetljivim na dodir ispod logotipa, a pri dnu poklopac zaobljenog pravougaonog oblika sa žutim trouglom upozorenja označenim 'Warning electric shock'. Kablovske uvodnice nalaze se na donjoj ivici.
1 Potrebna oprema
Potrebne su Vam sledeće komponente:
- Deye hibridni invertor sa dodatnim PV invertorom povezanim na GEN port
- Dodatni Grid Tie merač (Grid_Tie_meter2) ili Reduxi RS485 emulator ako se merač ne može povezati na Deye hibridni invertor (pogledajte tačku 4)
- Reduxi Controller
- Laptop ili tablet sa pristupom internetu za podešavanje uređaja u Reduxi
2 Pregled sistema i ožičenje
2.1 Šema

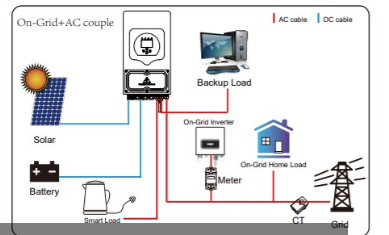

Šema prikazuje AC-spregnuti solarni invertor i Deye hibridni invertor sa dodatnim PV-om povezanim na GEN port.
Tekstualni opis ove slike
Dijagram pod nazivom 'On-Grid+AC couple' sa legendom: crvena linija 'AC cable', plava linija 'DC cable'. Komponente sa oznakama: hibridni invertor (gore u sredini); Backup Load (ikonica računara); Solar (ikonica panela); Battery; Smart Load (ikonica kuvala); On-Grid Inverter (mala kutija invertora); Meter; On-Grid Home Load (ikonica kuće); CT; Grid (stub). Solar i Battery povezani su sa hibridnim invertorom plavim DC linijama. Crvene AC linije povezuju invertor sa Backup Load, Smart Load, On-Grid Inverter i Meter i idu do CT-a i mreže (Grid) sa desne strane; On-Grid Inverter i Meter napajaju On-Grid Home Load.

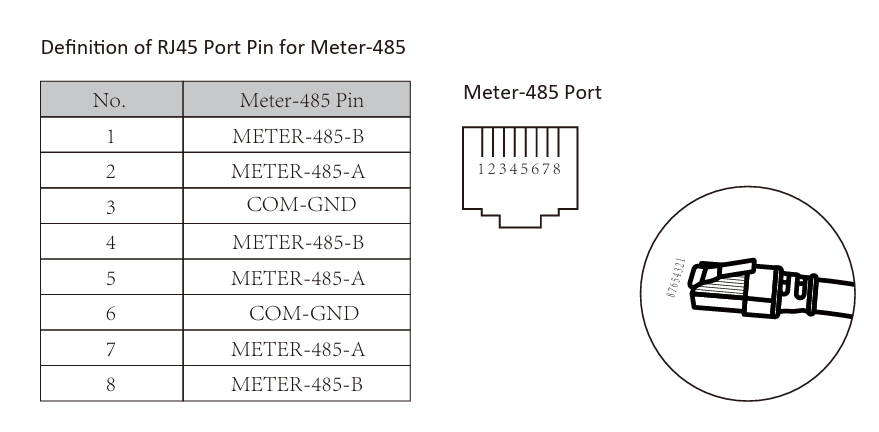

2.2 Definicija pinova
- PIN-ovi 1 i 2:
EX_meter_for_CT - PIN-ovi 4 i 5:
Grid_Tie_meter2
Tekstualni opis ove slike
Snimak ekrana iz uputstva pod naslovom 'Definition of RJ45 Port Pin for Meter-485'. Tabela sa kolonama No. i Meter-485 Pin: 1 METER-485-B; 2 METER-485-A; 3 COM-GND; 4 METER-485-B; 5 METER-485-A; 6 COM-GND; 7 METER-485-A; 8 METER-485-B. Desno: crtež 'Meter-485 Port' kao RJ45 utičnice sa pinovima numerisanim 1 2 3 4 5 6 7 8 i uvećani prikaz RJ45 utikača sa kablom u krugu.
3 Konfiguracija uređaja (Deye hibridni invertor)
3.1 Napredne postavke

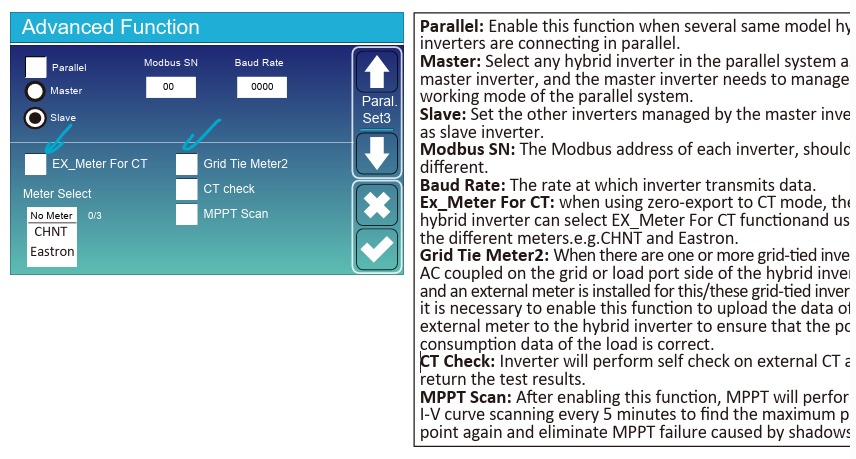

Pod Advanced Settings postavite obe opcije na TRUE i izaberite svoj merač.
Tekstualni opis ove slike
Snimak ekrana Deye ekrana invertora 'Advanced Function' (plavi panel) pored teksta pomoći. Leva strana: polje za potvrdu Parallel (neoznačeno); radio dugmad Master (nije izabrano) i Slave (izabrano); Modbus SN: 00; Baud Rate: 9600; polje za potvrdu EX_Meter For CT sa plavom strelicom koja pokazuje na njega; polje za potvrdu Grid Tie Meter2 sa plavom strelicom koja pokazuje na njega; polje za potvrdu CT check; polje za potvrdu MPPT Scan; padajuća lista Meter Select koja prikazuje 'No Meter' sa stavkama CHNT i Eastron. Na ovoj slici dva polja sa strelicama izgledaju prazno (kvačica nije vidljiva), što se razlikuje od opisa 'obe opcije postavljene na TRUE'. Bočna dugmad: Paral Set3, strelica nadole, X, kvačica. Desna strana: tekst pomoći (odsečen na desnoj ivici) koji opisuje Parallel, Master, Slave, Modbus SN, Baud Rate, Ex_Meter For CT, Grid Tie Meter2, CT Check i MPPT Scan.
3.2 Modbus postavke za Grid_Tie_meter2
| Parametar | Vrednost |
|---|---|
| Baudrate | 9600 |
| Slave | 2 |

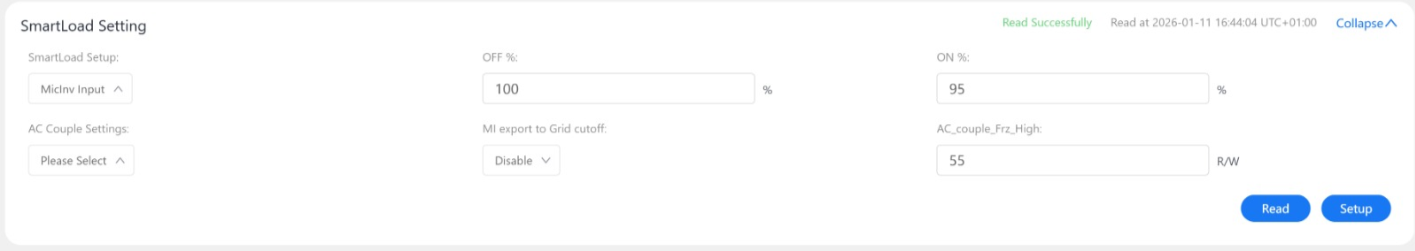

3.3 Dodatni PV na GEN portu
Dodatni PV je povezan na GEN port.
Tekstualni opis ove slike
Mali snimak ekrana panela postavki pod nazivom 'SmartLoad Setting' (veb interfejs Deye invertora). Dva reda polja: prvi red: padajuća lista SmartLoad setup, OFF % sa vrednošću 100 i jedinicom %, ON % sa vrednošću 95 i jedinicom %; drugi red: padajuća lista 'AC Couple Settings' koja prikazuje 'Please select', padajuća lista 'MI export to Grid cut-off' koja prikazuje 'Disable' i polje sa vrednošću oko 55 i jedinicom. Gore desno: zelena statusna poruka 'Read Successfully' sa vremenskom oznakom i link 'Collapse'. Dva plava dugmeta dole desno: 'Read' i 'Setup'.
4 Emulator za dodatni Grid Tie merač
Koristite emulator kada se dodatni Grid Tie merač ne može povezati na Deye hibridni invertor. U tom slučaju RS485 interfejs Reduxi Controller-a emulira podatke merača za Deye hibridni invertor.

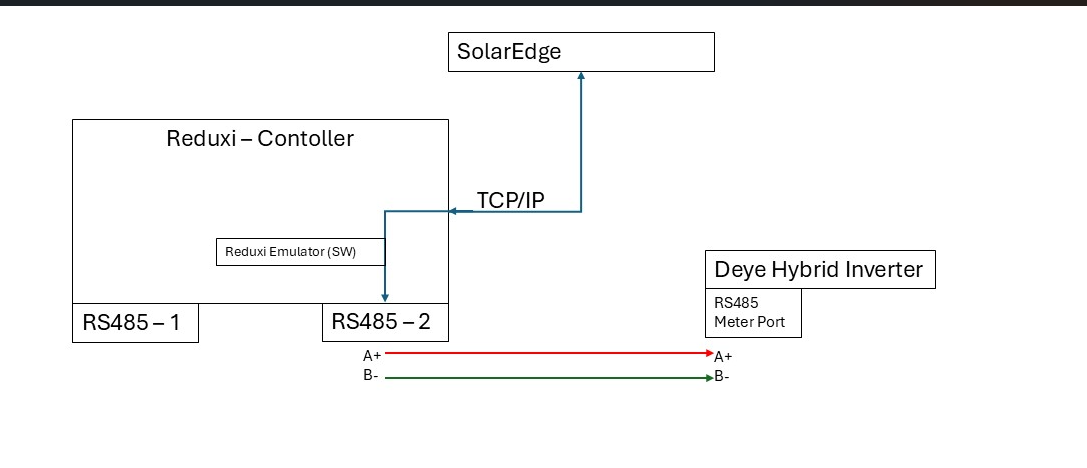

Šema ožičenja:
Tekstualni opis ove slike
Šema ožičenja emulatora. Kutije: 'SolarEdge' pri vrhu; velika kutija 'Reduxi – Contoller' [napisano tako na slici] koja sadrži malu kutiju 'Reduxi Emulator (SW)' i dve kutije portova 'RS485 – 1' i 'RS485 – 2'; kutija 'Deye Hybrid Inverter' sa potkutijom 'RS485 Meter Port'. Plava linija označena 'TCP/IP' ide od kutije SolarEdge do kutije Reduxi Emulator (SW) unutar kontrolera, sa strelicom koja pokazuje na RS485 – 2. Od RS485 – 2 dve linije idu do Deye RS485 Meter Port: crvena linija A+ na A+ i zelena linija B- na B-.
5 Prijava na Reduxi veb interfejs
Reduxi veb interfejs možete da otvorite na dva načina:
Tekstualni opis ove slike
Snimak ekrana tri ekrana mobilne aplikacije Reduxi jedan pored drugog, sa cijan okvirima i brojčanim oznakama 2 do 4. Levi ekran (dashboard, tamna tema): ikona menija gore levo označena okvirom i oznakom 2; logotip 'reduxi'; kartice 'Real time data' (aktivna) i 'Statistics'; cena 5.79 € i temperatura 3.2 °C; dijagram toka energije sa kućom u sredini (-1.25 kW) i ikonama sa vrednostima 69.0 W, 1.3 kW, 1.1 kW (crveni prsten), -165.0 W sa 97 % (crveni prsten) i vrednostima 0.0 W pri dnu; kartice 'Power' i 'Energy'; donja navigacija: Dashboard, Diagnostics, Device control, Settings. Srednji ekran (bočni meni): logotip 'reduxi', 'Number of locations: 1233', naslov 'Reduxi device management', stavke '+ Add Reduxi location' i 'Reduxi devices' (označeno okvirom i oznakom 3), zatim 'My profile' i 'About app'. Desni ekran (stranica uređaja): Back; slika crnog Reduxi kontrolera sa dva Ethernet priključka; status 'Connected'; kartica 'Update available': 'New update is available for your Reduxi device.' sa dugmetom 'Download and install update'; kartica 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' sa dugmetom 'Activate tunnel connection' (označeno okvirom i oznakom 4); kartica 'Unit details' sa poljem 'Unit ID'.
Tekstualni opis ove slike
Snimak ekrana sastavljen od dva dela jedan pored drugog. Levi deo: ekran mobilne aplikacije Reduxi na tamnoj pozadini. Gore: dugme Back; slika crnog Reduxi kontrolera sa dva Ethernet priključka i redom stezaljki; status 'Connected' sa ikonom Wi-Fi. Kartica 'Update available': 'New update is available for your Reduxi device.' sa dugmetom 'Download and install update'. Kartica 'Connect to configurator' sa ikonom ključa: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' i dugme 'Open configurator', označeno cijan okvirom i brojčanom oznakom 5. Ispod: kartica 'Unit details' sa poljem 'Unit ID' (vrednost nije vidljiva). Desni deo: Reduxi Configurator otvoren u pregledaču, označen cijan okvirom i brojčanom oznakom 6. Zaglavlje: strelica nazad, 'Tunnel connection', ikona za ponovno učitavanje. Leva bočna traka sa ikonama (munja, čip, munja, stubni grafikon, zupčanik). Stranica 'Home' sa zelenom ikonom veze. Zeleno obaveštenje: 'New patch available. Click here to apply.' sa znakom zatvaranja X. Vreme 09:12:56. Dijagram toka energije sa kućom u sredini (1.700 kW) i ikonama za mrežu (0.000 kW), solar (1.700 kW), bateriju (zelena, 0.000 kW i 0.800 kW), uređaj levo (0.900 kW), električno vozilo i punjač ili uređaj pri dnu. Oznaka 'Energy manager' pri dnu.
http://reduxi.local. IP adresu kontrolera možete da pronađete na listi uređaja Vašeg rutera ili u aplikaciji Reduxi pod Reduxi devices.admin · Lozinka: admin (fabrička podrazumevana vrednost)Tekstualni opis ove slike
Snimak ekrana stranice za prijavu u Reduxi Configurator u prozoru pregledača Chrome. Adresna traka prikazuje 'Not secure' i 'reduxi.local'; adresna traka je označena cijan okvirom, a njena uvećana kopija (cijan okvir, tekst 'Not secure reduxi.local') prikazana je levo, povezana cijan linijom. Pozadina stranice: svetlosivi linijski crtež kuće sa solarnim panelima (zeleno), zidnom kutijom, invertorom, automobilom i punjačem. Gore levo: logotip 'reduxi configurator'. U sredini je okvir za prijavu sa naslovom 'Login', izborom jezika (engleska zastava, 'English'), poljem za korisničko ime i poljem za lozinku i tamnim dugmetom 'Login'.
Tekstualni opis ove slike
Snimak ekrana veb interfejsa Reduxi Configurator nakon prijave, svetla tema. Gore levo: logotip 'reduxi configurator'. Zaglavlje: 'Home' levo, zeleni status 'Connected' gore desno. Leva bočna traka: raširen odeljak 'Devices' sa listom stavki, zatim sklopljeni odeljci 'Manager', 'Configuration' i 'Settings'. Glavni deo: dijagram toka energije. Kuća u sredini sa prstenom, vrednost 24.20 kW. Ikona mreže gore levo, 24.20 kW (crvena tačka na njenoj liniji). Ikona solara gore desno, vrednost '-'. Leva ikona (baterija ili uređaj), 6.700 kW (zelena tačka na njenoj liniji). Desne ikone (baterijsko skladište i uređaj), vrednosti '-'. Ikona EV punjača dole levo, 31.00 kW. Još jedna ikona uređaja dole desno. Oznaka 'Energy manager' ispod kuće.
6 Dodavanje uređaja u Reduxi
6.1 Osnovne postavke
Dodajte Deye hibridni invertor u Reduxi Configurator-u kako je opisano u članku Povezivanje hibridnog invertora Deye sa Reduxi-jem. Prijavite se lokalno u Reduxi Configurator (pogledajte tačku 5) i kliknite na + Add device.
6.2 Test komunikacije
Kliknite na Test communication pri dnu čarobnjaka. Test jednom očitava Deye hibridni invertor i ništa ne čuva. Ako test uspe, kliknite na Done: uređaj se kreira tek klikom na Done.
Tekstualni opis ove slike
Snimak ekrana donje trake sa dugmadima stranice alata Reduxi Configurator. Levo: dugme 'Back'. Desno: dugme 'Test communication' (označeno cijan okvirom) i tamno dugme 'Done'.
Tekstualni opis ove slike
Snimak ekrana stranice 'Communication channel and device configuration' alata Reduxi Configurator. Connection *: TCP/IP (padajuća lista). IP *: 192.168.50.243, sa dugmetom 'Scan for IP'. Port *: 502, sa dugmetom 'Test port'. Modbus unit ID *: 1. Dugmad pri dnu: Back (levo), Test communication i Done (desno). Dugme Done označeno je cijan okvirom.
7 Provera očitavanja
7.1 Poslednja merenja
Nakon uspostavljanja komunikacije proverite vrednosti uređaja u Reduxi Configurator-u pod Devices.
7.2 Omogućavanje upravljanja preko Reduxi
Postavite control type na AUTO. Tek tada naredbe strategije deluju na uređaj. Da biste definisali strategiju, pogledajte Strategije za Reduxi kontroler.
✓ Rezime
Priprema (tačke 1–2): Pripremite Deye hibridni invertor, dodatni Grid Tie merač ili Reduxi RS485 emulator i ožičenje.
Deye hibridni invertor (tačke 3–4): Obe napredne postavke postavite na TRUE, Grid_Tie_meter2 postavite na 9600 baud i slave 2 i isključite MI export to Grid.
Dodavanje u Reduxi (tačke 5–6): Prijavite se u Reduxi Configurator, dodajte uređaj i testirajte komunikaciju.
Puštanje u rad (tačka 7): Proverite očitavanja i postavite tip upravljanja na AUTO.
→ Česti problemi
| Problem | Rešenje |
|---|---|
| Grid_Tie_meter2 ne odgovara | Proverite vezu pinova (PIN-ovi 4 i 5), baudrate 9600 i adresu slave-a 2. |
| Dodatni PV isporučuje u mrežu | Proverite da je MI export to Grid postavljeno na Disabled (tačka 3.3). |
| Open configurator se ne otvara ili ostaje prazan | Tunel još nije aktivan. Sačekajte oko 30 sekundi i proverite da li je kontroler na mreži. |
Prijava sa admin se odbija |
Lozinka je promenjena tokom instalacije. Pitajte instalatera. Lozinka za Reduxi nalog ovde ne radi. |
reduxi.local se ne učitava |
Vaš uređaj nije u istoj mreži kao kontroler. Koristite IP adresu ili tunelsku vezu. |
| Test komunikacije ne uspeva, uređaj je offline | Proverite dostupnost, IP adresu / port / unit ID i da li je protokol omogućen na uređaju. |
