Kako povezati sistem za skladištenje energije CHINT POWER CPS ES-125kW-261kWh-EU sa Reduxi kontrolerom
Integrišite CHINT C&I sistem za skladištenje energije sa Reduxi kontrolerom preko Modbus TCP/IP radi maksimalne fleksibilnosti i nižih troškova energije.
Tekstualni opis ove slike

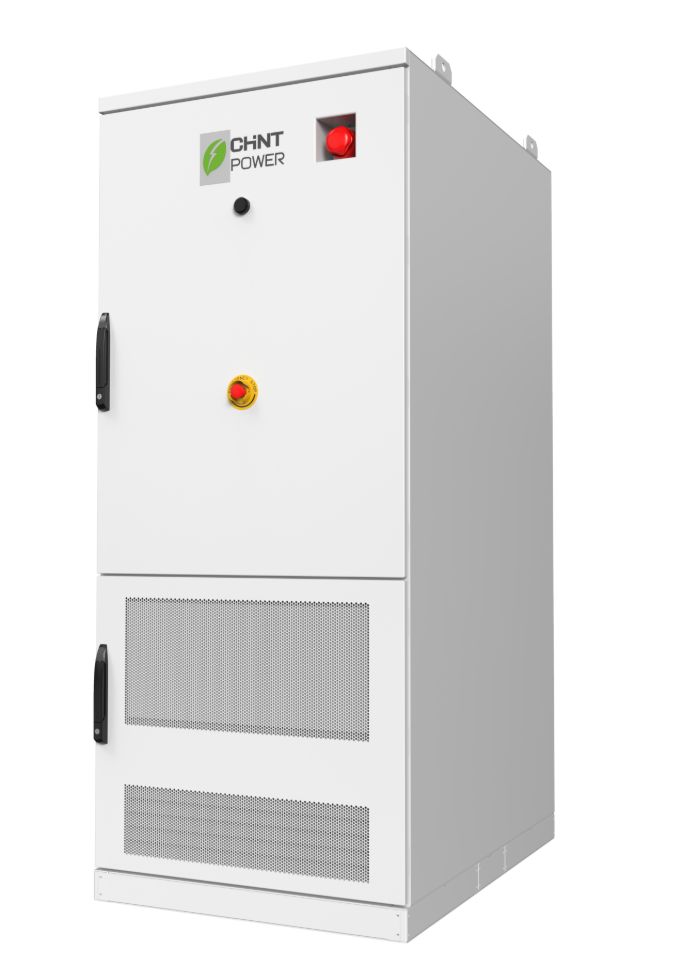

Fotografija proizvoda (slika proizvođača) samostojećeg belog spoljašnjeg ormara za skladištenje energije sa logotipom „CHINT POWER“ (simbol zelenog lista) na gornjem delu prednje strane vrata. Crveni taster za nužno isključenje nalazi se u udubljenju gore desno na prednjoj strani, a još jedan okrugli žuto-crveni taster za nužno isključenje u sredini vrata; ispod logotipa je mali crni okrugli taster. Vrata imaju crnu ručku na levoj ivici. Perforirane ventilacione rešetke nalaze se u donjem delu vrata i iznad postolja. Prikazano na beloj pozadini.
1 Tehnička dokumentacija
Ključni podaci u nastavku potiču iz tehničkog lista proizvođača za CPS ES-125kW/261kWh-EU.
Dokumenti proizvođača:
- Tehnički list – CPS ES-125kW/261kWh-EU (PDF, EN)
- Korisničko uputstvo – američko izdanje, Rev. 1.6 (PDF, EN)
- Korisničko uputstvo, EU model – CPS ES-125kW/261kWh-EU, v2.1, april 2026 (PDF, EN)
- Stranica proizvoda CHINT POWER – CPS ES-125kW/261kWh-EU
2 Potrebna oprema
- Reduxi Controller (instaliran i na mreži)
- Sistem za skladištenje energije CHINT CPS ES-125kW-261kWh-EU, pušten u rad
- Ethernet kabl (Cat5 ili Cat6) za LAN1 port LEMS modula
- Lokalna mreža koju dele ESS i Reduxi kontroler ili direktna kablovska veza sa Reduxi uređajem
- IP adresa ESS-a (možete je pronaći pomoću skeniranja mreže u Reduxi Configurator-u)
- Laptop ili tablet sa pristupom internetu za podešavanje uređaja u Reduxi
3 Pregled sistema & ožičenje
CHINT sistem za skladištenje energije (ESS) podržava Modbus TCP protokol za komunikaciju sa Reduxi kontrolerom. Povežite ga Ethernet kablom (Cat5 ili Cat6) na istu lokalnu mrežu kao Reduxi kontroler ili direktno na Reduxi uređaj. Veza se ostvaruje preko mrežnog porta LAN1 na LEMS modulu ESS-a.
Tekstualni opis ove slike
Dijagram mrežne veze. Komponente: Reduxi kontroler (siva kutija sa logotipom reduxi, oznaka 'Controller'); ruter (beli Wi-Fi ruter, oznaka 'Router'); ikonica globusa WWW (internet); ormar CHINT ESS (beli ormar sa logotipom CHINT POWER, crvenim prekidačem i oznakom 'CHINT ESS CPS'). Veze: kontroler – ruter: puna svetloplava linija označena 'Ethernet'; ruter – CHINT ESS: puna svetloplava linija označena 'Ethernet'; ruter – internet (WWW): isprekidana svetloplava linija.
Tekstualni opis ove slike
Crtež proizvođača, 'Figure 3-10 LEMS Location'. Levo: linijski crtež otvorenog ormara za skladištenje energije sa baterijskim modulima naslaganim levo i vratima desno; LEMS modul na vratima istaknut je svetloplavim okvirom i linijom sa oznakom 'LEMS'. Desno: uvećani prikaz LEMS modula u svetloplavom okviru sa oznakom '4n', LAN portom pri vrhu i dva porta označena 'COM1' i 'COM2'. Svetloplava linija ide od gornjeg porta do tirkiznog Ethernet utikača okrenutog nadole, sa oznakom 'Ethernet'.
4 Konfiguracija uređaja na ESS-u
Dve postavke na ESS-u pripremaju ga za Reduxi: Modbus TCP veza i režim daljinskog upravljanja (remote dispatch).
4.1 Modbus TCP
ESS podržava Modbus TCP komunikaciju za EMS trećih strana, kao što je Reduxi. Komunikacija ide preko porta LAN1 na LEMS modulu. U većini instalacija nije potrebna posebna radnja „omogući Modbus“. Nakon puštanja u rad proverite sledeće:
- LEMS ima ispravnu IP adresu u lokalnoj mreži,
- Reduxi može da dođe do uređaja preko mreže i
- TCP port
502je otvoren na ESS-u.
Ako komunikacija ne radi, proverite mrežne postavke ESMU-a u lokalnom interfejsu i pogledajte CHINT dokumentaciju ili se obratite podršci.
4.2 EMS postavke (System remote dispatch)
Da bi Reduxi mogao da upravlja CHINT ESS-om, podesite postavke u veb interfejsu ESS-a.
BMS se nalazi sa unutrašnje strane vrata. Ako se pri aktiviranju ekrana osetljivog na dodir zatraži lozinka, unesite sledeće podrazumevane podatke:
Korisničko ime: admin · Lozinka: 12345678
Tekstualni opis ove slike
Crtež proizvođača, 'Figure 3-8 BMS Location' [kako je odštampano na slici]. Linijski crtež otvorenog ormara za skladištenje energije sa baterijskim modulima naslaganim levo i otvorenim vratima desno. Svetloplavi kvadrat ističe panel displeja sa unutrašnje strane vrata.
Nakon toga dolazite na glavnu stranicu sistema.
Tekstualni opis ove slike
Snimak ekrana CHINT POWER ESS veb interfejsa. Gornji meni: Home, Setting (istaknuto svetloplavim okvirom), Monitor, History, Operation, Help; gore desno: dugme Auto, korisnik admin, jezik English. Levi meni: Basic parameters (izabrano), On-grid, Off-grid, Equipment parameters, User management. Kartice: Strategy (izabrano), Economic, Others. Podkartice: Operation (izabrano), Backup, Fault handling, External ac solar. Polja: Dispatch mode: Self-consumption; Off-grid to On-grid: Manual; On-grid to Off-grid: Manual; Grid first policy: On-grid; Switch type: Non-seamless. Birač stranice pri dnu prikazuje stranicu 1.
Tekstualni opis ove slike
Snimak ekrana CHINT POWER ESS veb interfejsa. Gornji meni: Home, Setting (izabrano), Monitor, History, Operation, Help; gore desno: dugme Auto, korisnik admin, jezik. Levi meni: Basic parameters (izabrano), On-grid, Off-grid, Equipment parameters, User management. Kartice: Strategy (izabrano), Economic, Others. Podkartice: Operation (izabrano), Backup, Fault handling, External ac solar. Polja: Dispatch mode: Self-consumption (tekst odsečen kao 'Self-consumptio') sa strelicom padajuće liste istaknutom svetloplavim okvirom; Off-grid to On-grid: Manual; On-grid to Off-grid: Manual; Grid first policy: On-grid; Switch type: Non-seamless. Birač stranice pri dnu prikazuje stranicu 1.
Tekstualni opis ove slike
Snimak ekrana dijaloga 'Modify parameter' u CHINT ESS veb interfejsu (zatvaranje X gore desno). Polje: Dispatch mode (obavezno) sa zatvorenom padajućom listom i vrednošću 'Self-consu.' (odsečeno). Otvorena lista prikazuje: No control; System remote dispatch (istaknuto svetloplavim okvirom); Device remote dispatch; Self-consumption (zeleno, trenutna vrednost); TOU; Remote plan dispatch; Peak shaving; još jedna stavka je odsečena pri dnu. Zeleno dugme je delimično skriveno iza liste; stranica u pozadini je zasivljena.
5 Prijava na Reduxi veb interfejs
Uređaj se dodaje u alatu Configurator, veb interfejsu kontrolera Reduxi Controller. Ne dodaje se u samoj aplikaciji Reduxi niti u Reduxi Cloud. Možete ga otvoriti na dva načina:
Tekstualni opis ove slike
Snimak ekrana tri ekrana mobilne aplikacije Reduxi jedan pored drugog, sa cijan okvirima i brojčanim oznakama 2 do 4. Levi ekran (dashboard, tamna tema): ikona menija gore levo označena okvirom i oznakom 2; logotip 'reduxi'; kartice 'Real time data' (aktivna) i 'Statistics'; cena 5.79 € i temperatura 3.2 °C; dijagram toka energije sa kućom u sredini (-1.25 kW) i ikonama sa vrednostima 69.0 W, 1.3 kW, 1.1 kW (crveni prsten), -165.0 W sa 97 % (crveni prsten) i vrednostima 0.0 W pri dnu; kartice 'Power' i 'Energy'; donja navigacija: Dashboard, Diagnostics, Device control, Settings. Srednji ekran (bočni meni): logotip 'reduxi', 'Number of locations: 1233', naslov 'Reduxi device management', stavke '+ Add Reduxi location' i 'Reduxi devices' (označeno okvirom i oznakom 3), zatim 'My profile' i 'About app'. Desni ekran (stranica uređaja): Back; slika crnog Reduxi kontrolera sa dva Ethernet priključka; status 'Connected'; kartica 'Update available': 'New update is available for your Reduxi device.' sa dugmetom 'Download and install update'; kartica 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' sa dugmetom 'Activate tunnel connection' (označeno okvirom i oznakom 4); kartica 'Unit details' sa poljem 'Unit ID'.
Tekstualni opis ove slike
Snimak ekrana sastavljen od dva dela jedan pored drugog. Levi deo: ekran mobilne aplikacije Reduxi na tamnoj pozadini. Gore: dugme Back; slika crnog Reduxi kontrolera sa dva Ethernet priključka i redom stezaljki; status 'Connected' sa ikonom Wi-Fi. Kartica 'Update available': 'New update is available for your Reduxi device.' sa dugmetom 'Download and install update'. Kartica 'Connect to configurator' sa ikonom ključa: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' i dugme 'Open configurator', označeno cijan okvirom i brojčanom oznakom 5. Ispod: kartica 'Unit details' sa poljem 'Unit ID' (vrednost nije vidljiva). Desni deo: Reduxi Configurator otvoren u pregledaču, označen cijan okvirom i brojčanom oznakom 6. Zaglavlje: strelica nazad, 'Tunnel connection', ikona za ponovno učitavanje. Leva bočna traka sa ikonama (munja, čip, munja, stubni grafikon, zupčanik). Stranica 'Home' sa zelenom ikonom veze. Zeleno obaveštenje: 'New patch available. Click here to apply.' sa znakom zatvaranja X. Vreme 09:12:56. Dijagram toka energije sa kućom u sredini (1.700 kW) i ikonama za mrežu (0.000 kW), solar (1.700 kW), bateriju (zelena, 0.000 kW i 0.800 kW), uređaj levo (0.900 kW), električno vozilo i punjač ili uređaj pri dnu. Oznaka 'Energy manager' pri dnu.
reduxi.app), otvorite lokaciju, idite na Manage location → OEM devices i kliknite na Activate tunnel connection. Potvrdite sa OK, sačekajte oko 30 sekundi i kliknite na Go to controller. Configurator se otvara u novoj kartici bez lozinke.http://reduxi.local. IP adresu možete pronaći na listi uređaja u svom ruteru ili u Reduxi aplikaciji pod Reduxi devices.admin · Lozinka: admin (fabrička vrednost). Ako je lozinka promenjena tokom instalacije, koristite tu lozinku. To nije lozinka vašeg Reduxi naloga.Tekstualni opis ove slike
Snimak ekrana stranice za prijavu u Reduxi Configurator u prozoru pregledača Chrome. Adresna traka prikazuje 'Not secure' i 'reduxi.local'; adresna traka je označena cijan okvirom, a njena uvećana kopija (cijan okvir, tekst 'Not secure reduxi.local') prikazana je levo, povezana cijan linijom. Pozadina stranice: svetlosivi linijski crtež kuće sa solarnim panelima (zeleno), zidnom kutijom, invertorom, automobilom i punjačem. Gore levo: logotip 'reduxi configurator'. U sredini je okvir za prijavu sa naslovom 'Login', izborom jezika (engleska zastava, 'English'), poljem za korisničko ime i poljem za lozinku i tamnim dugmetom 'Login'.
admin nije vaš Reduxi nalog. reduxi.local radi samo u istoj mreži kao kontroler.6 Dodavanje CHINT ESS-a u Reduxi
Kada je ESS povezan i konfigurisan (pogledajte tačku 4) i Configurator je otvoren (pogledajte tačku 5), registrujte ga kao novi uređaj (CHINT CPS ES-125kW-261kWh-EU).
6.1 Osnovne postavke
Hybrid Inverter. Izaberite Type: CHINT CPS ES-125kW-261kWh-EU. Uređaju dajte naziv po želji, na primer Chint Power ESS.Tekstualni opis ove slike
Snimak ekrana bočne trake alata Reduxi Configurator. Zaglavlje: logotip reduxi Configurator. Odeljak Devices (sa ikonom minus) navodi: Iskraemeco AM550 (ikona dalekovodnog stuba) i dve stavke sa ikonama sunca i bez vidljivih naziva. Pri dnu je dugme Add device sa znakom plus, označeno cijan pravougaonikom.
Tekstualni opis ove slike
Snimak ekrana koraka 1 'Basic settings' čarobnjaka Reduxi Configurator-a (korak 2 'Communication channel' zasivljen). Obrazac: Device type *: Hybrid inverter; Type *: CHINT CPS ES-125kW-261kWh-EU; Name *: Chint Power ESS. Dugmad: Back, Next.
6.2 Postavke komunikacije
U sledećem koraku podešavate komunikacioni kanal, koji je ključan za ispravnu Modbus TCP/IP komunikaciju. On uspostavlja vezu između Reduxi kontrolera i CHINT ESS-a.
| Parametar | Vrednost |
|---|---|
| Veza | TCP/IP |
| IP | IP adresa CHINT ESS-a (možete skenirati mrežu da biste pronašli željenu IP adresu) |
| Port | 502 |
| Modbus unit ID | Isti ID kao podešen na invertoru (podrazumevano: 1) |
| Control mode | Izaberite koji se EMS režimi koriste za upravljanje EMS-om |
| Da li su merač električne energije i PV povezani | Podesite na yes ako su merač električne energije i PV povezani direktno na ESS uređaj |
Tekstualni opis ove slike
Snimak ekrana koraka 2 'Communication channel' čarobnjaka Reduxi Configurator-a (korak 1 'Basic settings' završen), naslov 'Communication channel and device configuration'. Polja: Connection *: TCP/IP; IP *: prazno, sa dugmetom 'Scan for IP'; Port *: 502; Modbus unit ID *: 1; Control mode *: EMS by inverter; Is electricity meter installed?: prekidač Yes; Is PV installed?: prekidač Yes. Dugmad: Back, Test communication, Done.
6.3 Testiranje komunikacije
Ispod polja komunikacionog kanala kliknite na Test communication. Test jednom očitava uređaj i ništa ne čuva, a proverava da li Modbus TCP/IP veza između uređaja radi. Ako je test u redu, kliknite na Done: uređaj se kreira tek klikom na Done.
Tekstualni opis ove slike
Snimak ekrana donje trake sa dugmadima stranice alata Reduxi Configurator. Levo: dugme 'Back'. Desno: dugme 'Test communication' (označeno cijan okvirom) i tamno dugme 'Done'.
Tekstualni opis ove slike
Snimak ekrana stranice 'Communication channel and device configuration' alata Reduxi Configurator. Connection *: TCP/IP (padajuća lista). IP *: 192.168.50.243, sa dugmetom 'Scan for IP'. Port *: 502, sa dugmetom 'Test port'. Modbus unit ID *: 1. Dugmad pri dnu: Back (levo), Test communication i Done (desno). Dugme Done označeno je cijan okvirom.
Tekstualni opis ove slike
Snimak ekrana dijaloga 'Test communication' u Reduxi Configurator-u (zatvaranje X gore desno). Tekst zelenom bojom: 'Successful readout from device'. Vrednosti: Battery active power: 0.0 W; Battery current: 0.0 A; Battery export active energy: 0 Wh; Battery import active energy: 38000000 Wh; Battery max. active power: 750000.0 W; Battery state name: STANDBY null; Battery state of charge: 10.0 %; Battery temperature: 28.0 °C; Battery voltage: 830.9333 V; Error: false null; Inverter active power: 0.0 W; Inverter max. power: 750000.0 W; Inverter min. power: -750000.0 W; Operating mode: ON_GRID null; State name: STANDBY null; Additional parameter - BATTERY_SOH: 100.0. Dugme: Close.
Tekstualni opis ove slike
Snimak ekrana dijaloga pod nazivom Test communication sa x za zatvaranje gore desno. Poruka crvenim tekstom: Unable to communicate with device. Tamno dugme dole desno: Close.
Ako test ne uspe, proverite mrežno kabliranje, IP postavke i postavke na Reduxi kontroleru, pa pokušajte ponovo.
7 Provera očitavanja
7.1 Provera očitavanja
Proverite izmerene vrednosti uređaja i da li ispravno komunicira pod Devices → Chint Power ESS → Last measurements.
Tekstualni opis ove slike
Snimak ekrana stranice uređaja u Reduxi Configurator-u, izabrana kartica 'Last measurements' (ostale kartice: Analyze, Archive, Details). Kartica 'Control type': dugmad Auto (izabrano) i Manual. Redovi kartice 'Battery' (oznaka: vrednost): Active power: 0.0; Current: 0.00 A; Voltage: 830.93 V; Battery state: STANDBY; State of charge: 10.00 %; sledeći red: 10.00 %; Capacity: 156.6; Max capacity: 1,566.0; sledeći red: 100.00 %; Import active energy: 38,000.00; Temperature: 28.00; Export active energy: 0.0; sledeći red: 0.0; Max. active power: 750.0; Active power setpoint: 0.0. Redovi kartice 'Inverter': Active power: 0.0; Max. active power: 750.0; Min. active power: -750.0; State: STANDBY; Error: OFF; Operating mode: ON_GRID. Kartica 'Other': Communication error: OFF; Control type: AUTO; Mode name setpoint: SETPOINT. Svaka vrednost ima oznaku datuma i vremena.
7.2 Omogućavanje upravljanja preko Reduxi
Za napredno upravljanje integrišite uređaj u režime optimizacije Reduxi sistema. Pod Devices → Chint Power ESS u Reduxi Configurator-u postavite control type na AUTO kako bi naredbe strategije delovale na bateriju.
Da biste postigli maksimalnu fleksibilnost i niže troškove energije uz dinamične cene i dinamične tarife, definišite svoju strategiju kako je opisano u članku Strategije za Reduxi kontroler.
Nakon što uspešno dodate uređaj, možete ga pratiti i njime upravljati preko Reduxi aplikacije.
✓ Rezime
Priprema (tačke 1–3): Pročitajte dokumente proizvođača, pripremite Ethernet kabl i laptop ili tablet i povežite port LAN1 LEMS modula na lokalnu mrežu Reduxi kontrolera.
CHINT ESS (tačka 4): Uverite se da LEMS ima ispravnu IP adresu i da je TCP port 502 otvoren, zatim aktivirajte System remote dispatch u postavkama ESS-a.
Dodavanje u Reduxi (tačke 5–6): Otvorite Configurator, dodajte uređaj tipa CHINT CPS ES-125kW-261kWh-EU, unesite IP adresu, port 502 i Modbus unit ID (podrazumevano 1) i pokrenite Test communication.
Puštanje u rad (tačka 7): Proverite očitavanja pod Last measurements i postavite tip upravljanja na AUTO.
→ Česti problemi
| Problem | Rešenje |
|---|---|
| Test communication prikazuje „Unable to communicate with device“, uređaj je offline | Proverite mrežno kabliranje, IP postavke i postavke na Reduxi kontroleru. Proverite da je ESS dostupan, da su IP adresa, port 502 i Modbus unit ID ispravni i da je Modbus TCP dostupan na ESS-u (pogledajte tačku 4). |
| Nema komunikacije iako je kabl priključen | Proverite da LEMS ima ispravnu IP adresu u lokalnoj mreži, da Reduxi može da dođe do uređaja i da je TCP port 502 otvoren na ESS-u. Proverite mrežne postavke ESMU-a u lokalnom interfejsu i pogledajte CHINT dokumentaciju ili se obratite podršci. |
| Ekran osetljiv na dodir traži lozinku | Unesite podrazumevane podatke: korisničko ime admin · lozinka 12345678. |
| Reduxi komande nemaju efekta na bateriju | Proverite da je System remote dispatch aktiviran na ESS-u (pogledajte tačku 4) i da je tip upravljanja u Reduxi-ju postavljen na AUTO (pogledajte tačku 7). |
| Open configurator se ne otvara ili ostaje prazan | Tunel još nije aktivan. Sačekajte oko 30 sekundi i proverite da li je kontroler na mreži. |
Prijava sa admin se odbija |
Lozinka je verovatno promenjena tokom instalacije: pitajte instalatera. Lozinka Reduxi naloga tamo ne radi. |
reduxi.local se ne učitava |
Niste u istoj mreži kao kontroler. Koristite IP adresu ili tunel. |
