Integrirajte CHINT C&I ESS sa Reduxi kontrolerom putem Modbus TCP/IP za maksimalnu fleksibilnost, troškove i smanjenje energije.
1. Chint Power dokumentacija
CPS ES-125kW-261kWh-EU:
2. Kako povezati Chint Power ESS

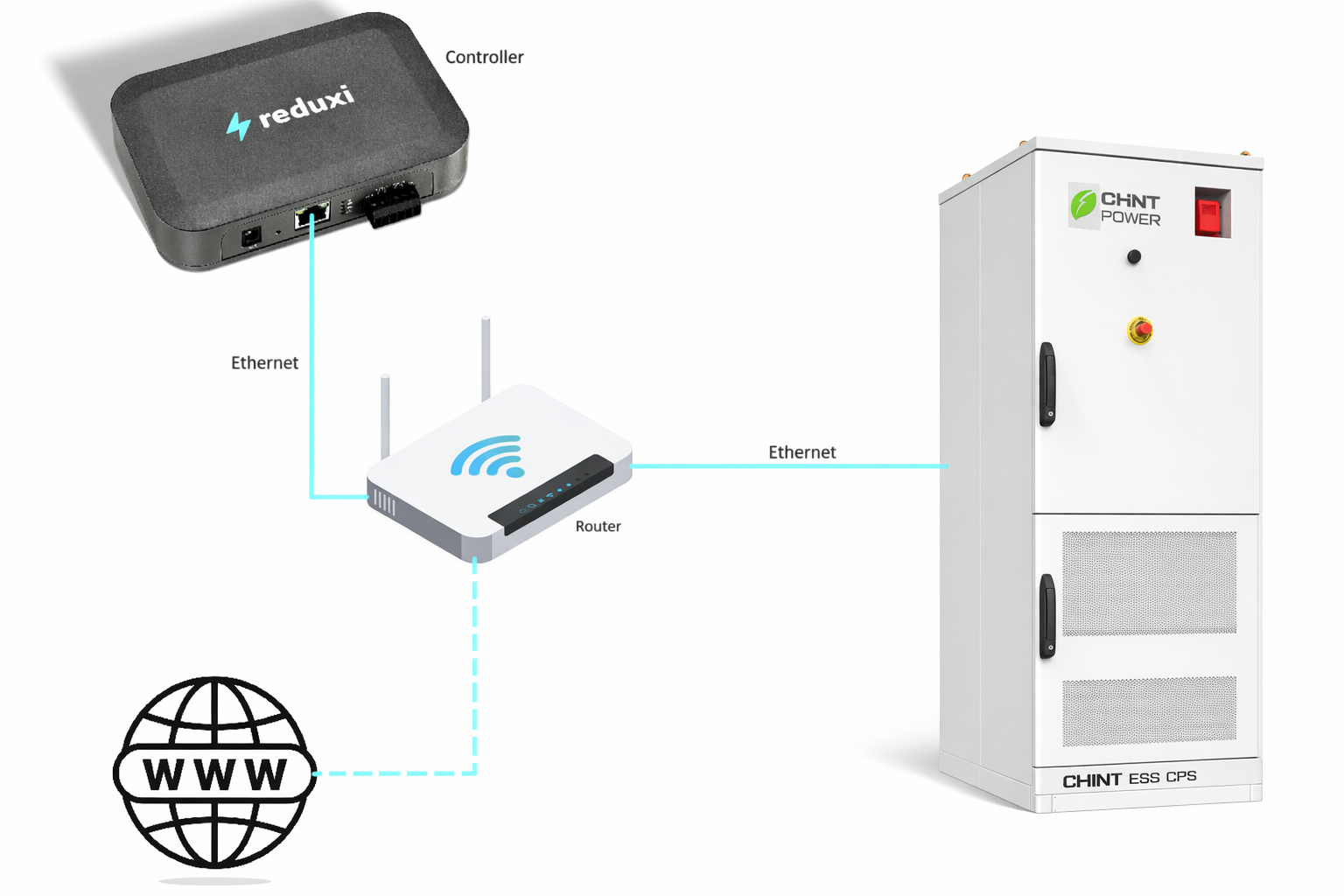

2.1 Fizičko povezivanje
CHINT sistem za skladištenje energije (ESS) podržava Modbus TCP protokol za komunikaciju sa Reduxi kontrolerom. Mora biti povezan putem Ethernet kabla (Cat5 ili Cat6) na istu lokalnu mrežu kao i Reduxi kontroler, ili direktno na Reduxi uređaj. Veza se ostvaruje preko mrežnog porta LAN1 na LEMS modulu ESS-a.
2.2 Aktivirajte komunikaciju
2.2.1 Modbus TCP
ESS sistem podržava Modbus TCP komunikaciju za EMS/Reduxi treće strane. Komunikacija se obavlja preko LAN1 porta LEMS modula. U većini instalacija nije potrebna posebna radnja „omogući Modbus“. Nakon puštanja u rad, uverite se da:
- LEMS ima važeću IP adresu na lokalnoj mreži,
- Reduxi može da dosegne uređaj preko mreže, i
- TCP port 502 je otvoren na ESS-u
Ako komunikacija ne funkcioniše, proverite ESMU mrežna podešavanja u lokalnom interfejsu i konsultujte CHINT dokumentaciju/podršku.
2.2.2 EMS podešavanja (režim daljinskog otpremanja sistema)
Da bi Reduxi kontrolisao Chint ESS, podešavanja u veb interfejsu moraju biti prilagođena.
BMS se nalazi sa unutrašnje strane vrata. Ako se od vas zatraži lozinka prilikom aktivacije dodirom, sledeći podaci moraju biti uneti po podrazumevanoj vrednosti:
Korisničko ime: admin
Lozinka: 12345678
Nakon toga, bićete preusmereni na glavnu stranicu sistema.
-

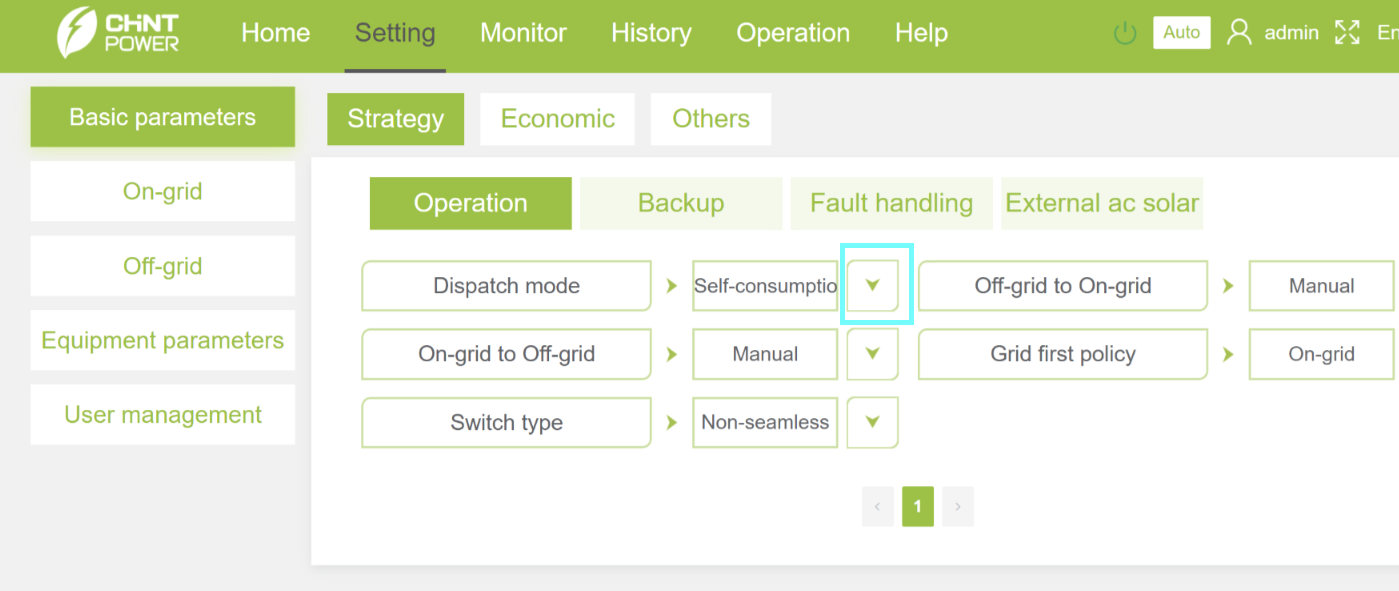

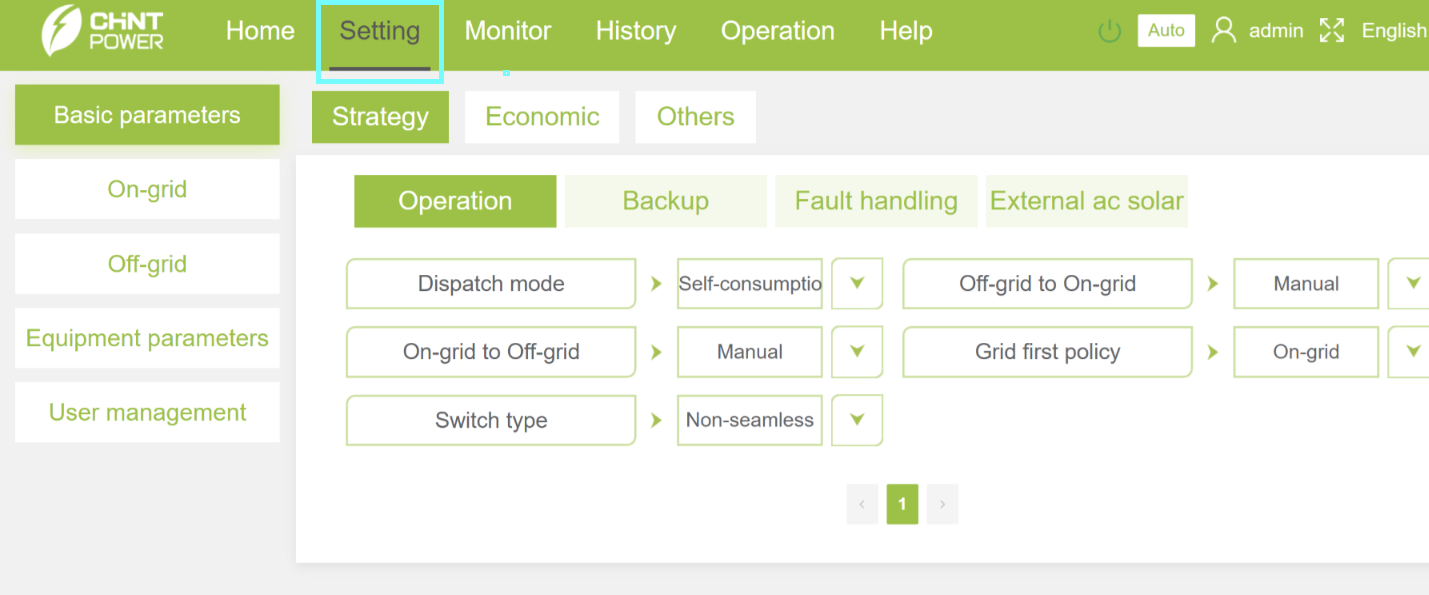

Idite na podmeni „Settings“:
-

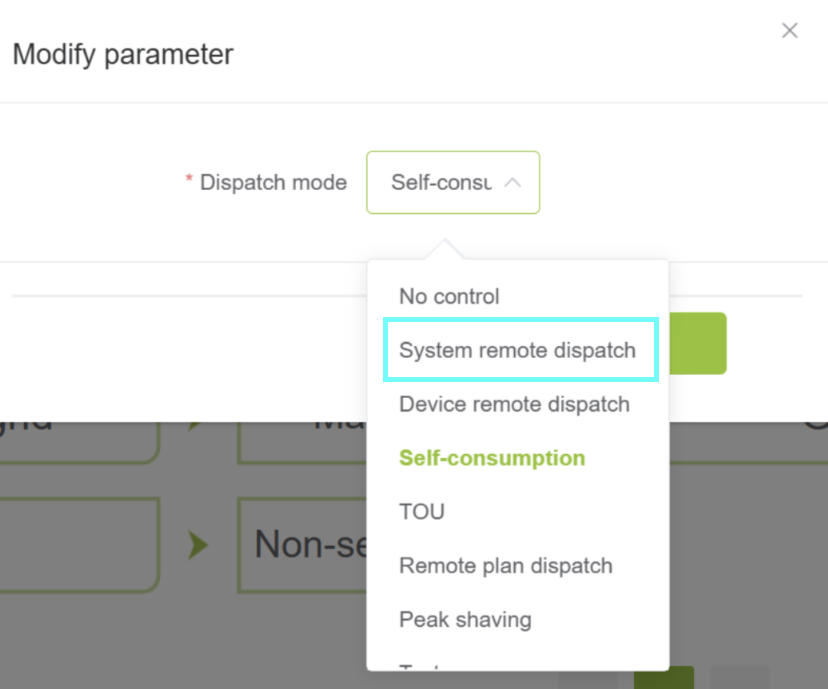

Izaberite „Dispatch mode“:
-
aktivirajte „System remote Dispatch“
3. Dodajte Chint Power ESS u Reduxi konfigurator
Nakon povezivanja Reduxi i ESS uređaja, možete ga registrovati kao novi uređaj (CHINT CPS ES-125kW-261kWh-EU).
3.1 Dodavanje uređaja
Prvo se prijavite u lokalni Reduxi konfigurator i dodajte novi uređaj klikom na dugme 'Dodaj uređaj'.

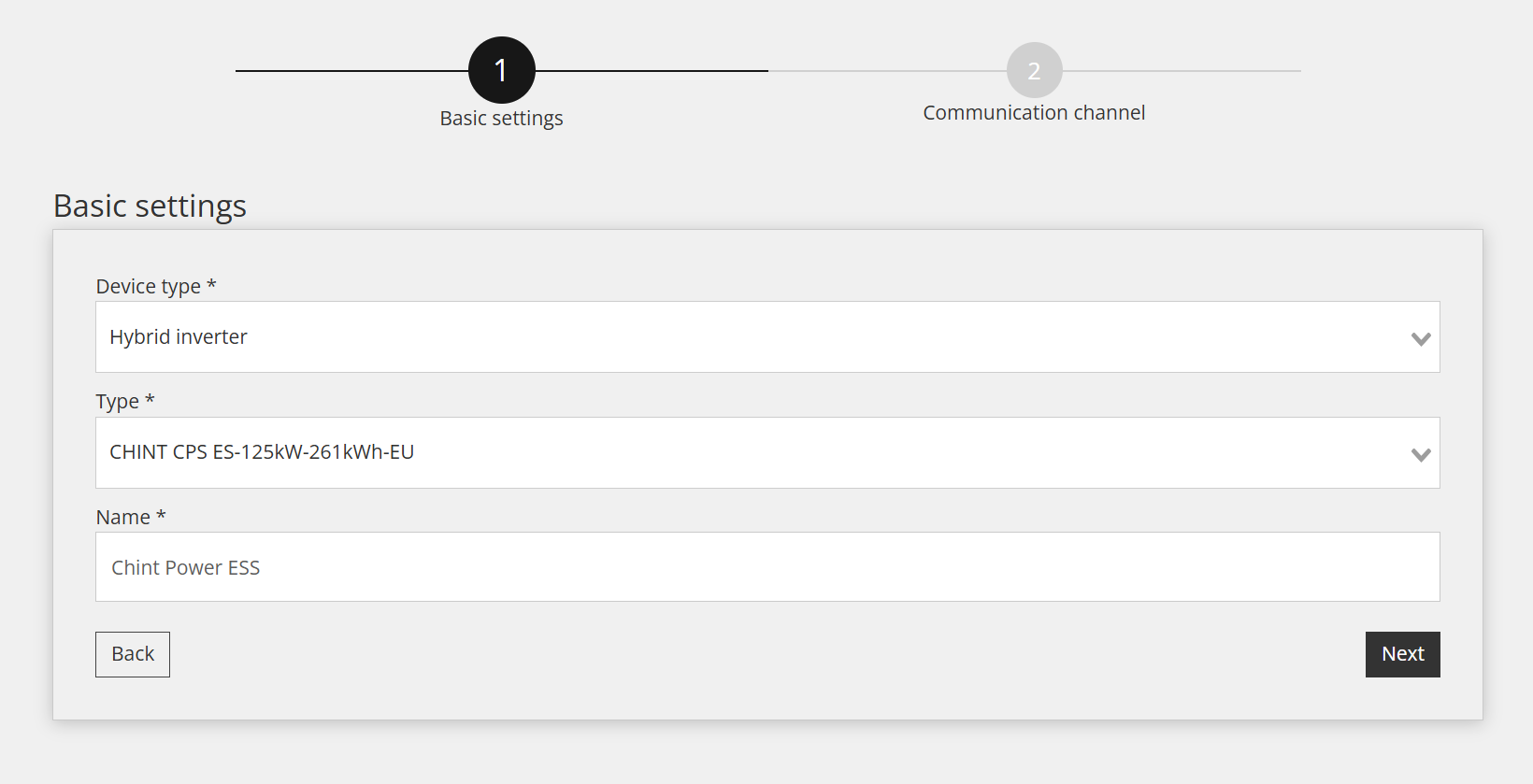

3.2 Izaberite CHINT CPS ES-125kW-261kWh-EU
U prvom koraku se definišu osnovna podešavanja:
- Izaberite tip uređaja: Hibridni inverter,
- Izaberite Tip: CHINT CPS ES-125kW-261kWh-EU,
- Imenujte uređaj kako želite, na primer: Chint Power ESS

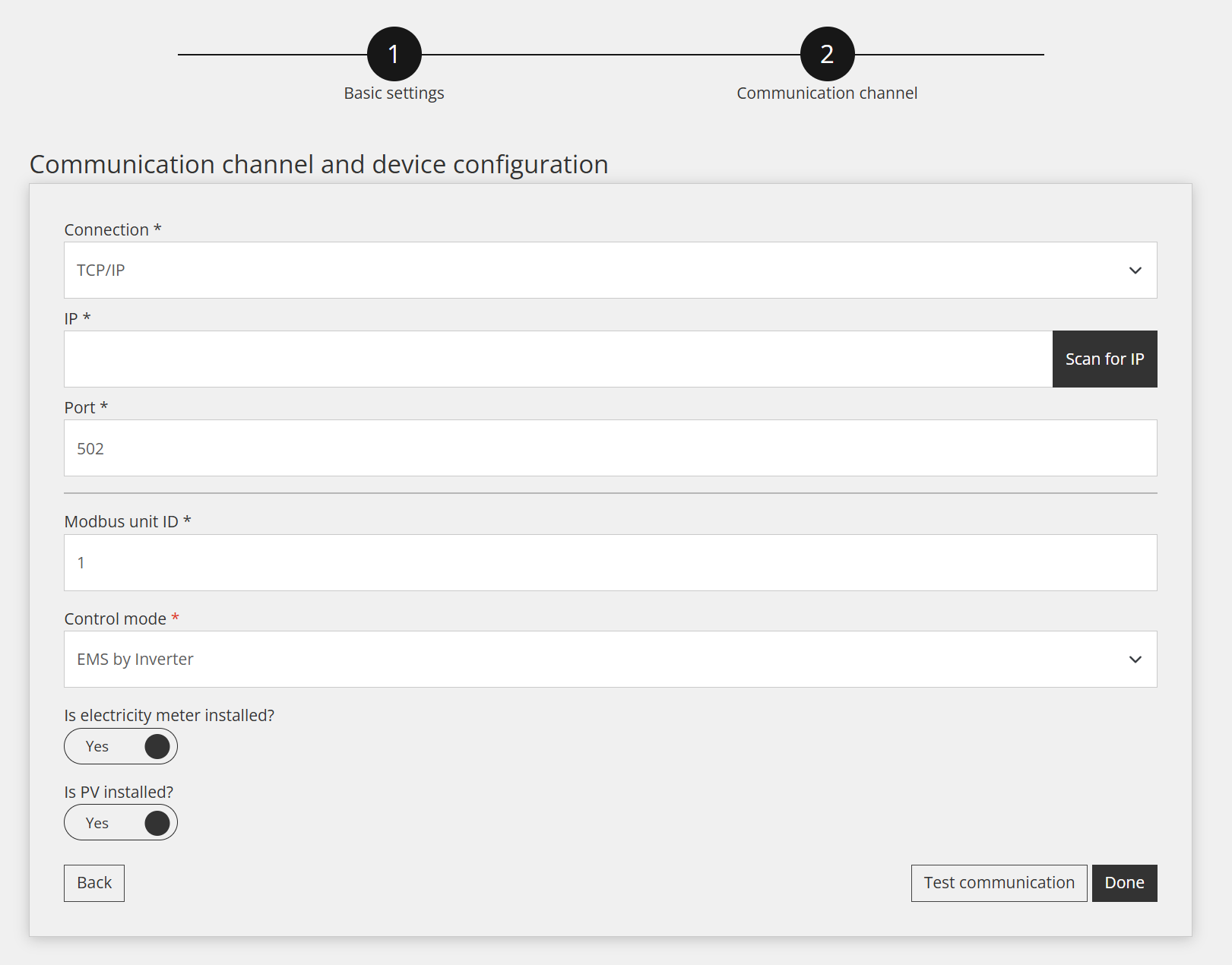

3.3 Konfiguracija uređaja za komunikacioni kanal
Treći korak uključuje konfigurisanje komunikacionog kanala, što je od suštinskog značaja za pravilnu Modbus TCP/IP komunikaciju. U ovom koraku se uspostavlja komunikaciona veza između Reduxi kontrolera i Chint Power ESS uređaja.
Podešavanja za komunikacioni kanal su prikazana ispod:
- Veza: TCP/IP
- IP: Unesite IP adresu Chint Power ESS (možete skenirati mrežu da biste pronašli željenu IP adresu)
- Port: 502
- Modbus ID jedinice: Ovo je isti ID kao što je podešen na inverteru (kao podrazumevano 1)
- Režim kontrole: Izaberite koje EMS režime treba koristiti za kontrolu EMS-a.
- Da li su merač električne energije i FV povezani: Podesite na „da“ ako su merač električne energije i FV povezani direktno na ESS uređaj.
3.4 Test komunikacije
Ispod svih polja komunikacionog kanala pomenutih u prethodnom koraku, nalazi se dugme „Test Communication“. Ovo dugme se koristi za proveru da li Modbus TCP/IP veza između uređaja pravilno funkcioniše.
Uspešan odgovor (primer):
Neuspešan odgovor (primer):
U ovom slučaju, proverite mrežne kablove, IP podešavanja i podešavanja na Reduxi kontroleru, pa pokušajte ponovo.

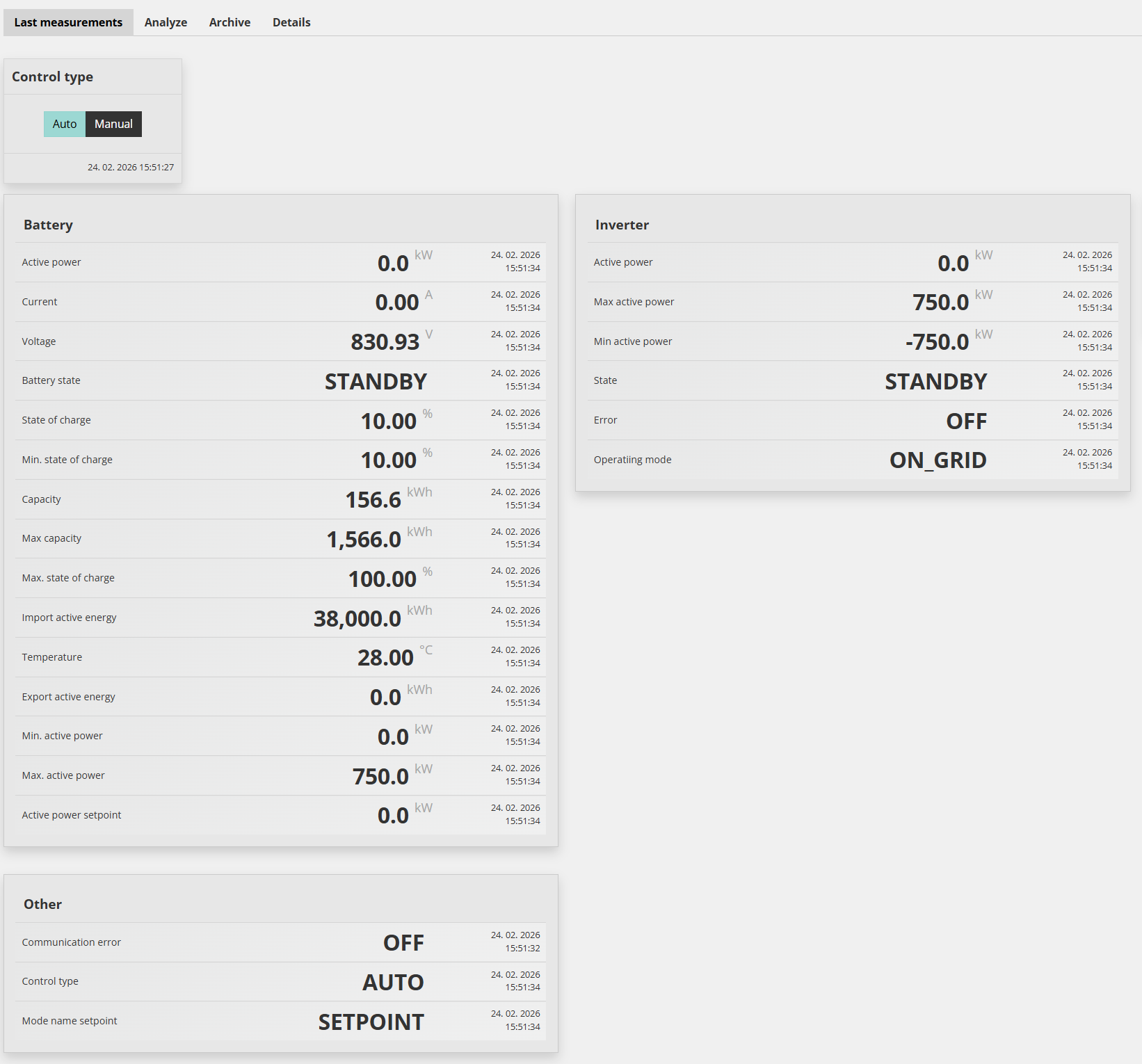

3.5 Očitavanja sa uređaja
Ovaj odeljak vam pokazuje kako da proverite izmerene vrednosti uređaja i da li pravilno komunicira. Ovo se može uraditi pod „Devices /Chint Power ESS /Last Measurement."
Za naprednu kontrolu, integrišite uređaj u režime optimizacije Reduxi sistema. Pod Devices /Chint Power ESS u Reduxi konfiguratoru, tip kontrole mora biti podešen na AUTO kako bi komande za strategiju uticale na bateriju.
Da biste postigli maksimalnu fleksibilnost i smanjenje troškova energije u odnosu na dinamičku cenu i dinamičke tarife, sledite uputstva o tome kako da definišete strategiju na ovom linku: Strategije za Reduxi kontroler.
Nakon uspešnog dodavanja uređaja, može se pratiti i kontrolisati putem Reduxi aplikacije.
