KORAK 1: Zahtevi za povezivanje Goodwe-a sa Reduxi-jem
Da biste omogućili komunikaciju sa Reduxi-jem putem Modbus TCP, potrebno je sledeće:
- Goodwe 2.0 Cybersecurity Dongle
- Omogućite Modbus TCP na Goodwe uređaju preko SEMS +
- IP adresa Goodwe uređaja
Snažno preporučujemo da uvek nadogradite na Goodwe 2.0 Cybersecurity Dongle prilikom instaliranja Reduxi-ja. Ako koristite verzije dongle-a 1.0 ili 2.0, funkcionalnost sistema može biti ograničena.
KORAK 2: AŽURIRANJE GOODWE DONGLE-a, PRETVARAČA i BMS-a
Pre početka instalacije Reduxi-ja, ključno je ažurirati Goodwe dongle, pretvarač i BMS na najnoviju verziju FW.
Ispod je tabela sa minimalnim FW zahtevima za različite tipove dongle-a i Goodwe pretvarača.
KORAK 3: Omogućite Modbus TCP na Goodwe uređaju
Ovaj proces se razlikuje u zavisnosti od tipa dongle-a instaliranog na lokaciji. Snažno preporučujemo instaliranje Goodwe dongle 2.0 sajber bezbednosti. Ispod je rezime za svaki tip dongle uređaja.
| WiFi/LAN dongle 1.0 | WiFi/LAN dongle 2.0 | Cyber Security dongle 2.0 |
|
U ovom slučaju, Modbus TCP mora biti aktiviran od strane GoodWe podrške nakon prodaje. Da biste to uradili, pošaljite imejl na: service.se@goodwe.com
|
U ovom slučaju, Modbus TCP mora biti aktiviran od strane GoodWe podrške nakon prodaje. Da biste to uradili, pošaljite imejl na: service.se@goodwe.com
|
Ako serijski broj počinje sa 72100, to je verzija sa sajber bezbednošću U ovom slučaju, Modbus TCP je omogućen putem SEMS+ aplikacije.
|
3.1 Kako omogućiti Modbus TCP na Cybersecurity 2.0 Dongle-u
VAŽNA NAPOMENA: Modbus TCP ne može biti omogućen na Cybersecurity 2.0 dongle uređaju od strane GoodWe podrške. Ovo se može uraditi samo putem SEMS+ aplikacije na licu mesta.
Povežite se na Goodwe Inverter putem SEMS+ aplikacije. Preuzmite sa QR koda ispod:
 |
 |
Na SEMS+ aplikaciji:
- Dodirnite Podešavanja na dnu glavne stranice
- Dodirnite Privatnost i bezbednost
- Omogućite Modbus TCP
KORAK 4: Pronađite i podesite statičku IP adresu na Goodwe uređaju
Zatim, IP adresa mora biti podešena. Preporučujemo korišćenje fiksne (statičke) IP adrese.
Na SEMS+ aplikaciji:
- Dodirnite Podešavanja na dnu glavne stranice
- Dodirnite WLAN/LAN
-
Ako je DHCP prekidač omogućen, molimo vas da ga onemogućite i ručno unesete podatke koji odgovaraju vašoj mreži.
Napomena: zabeležite IP adresu za kasnije.
KORAK 5: Dodajte Goodwe uređaj na Reduxi
5.1 Dodaj uređaj
Prvo, ulogujte se u lokalni Reduxi konfigurator i dodajte novi uređaj klikom na dugme 'Dodaj uređaj'.
5.2 Izaberite GoodWe hibridni inverter
U okviru prvog koraka, definišu se osnovna podešavanja:
- Izaberite tip uređaja: Hibridni inverter,
- Izaberite tip: GoodWe Energy Storage Inverter HV,
- Nazovite uređaj sami

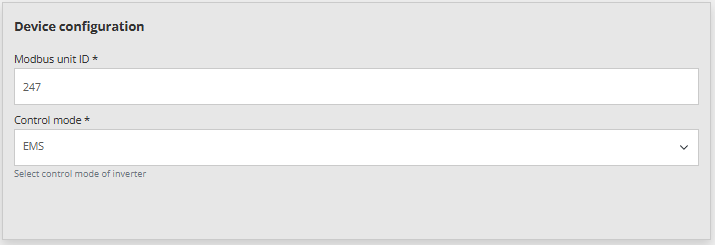

5.3 Konfiguracija uređaja za komunikacioni kanal
Drugi korak podrazumeva konfigurisanje komunikacionog kanala, što je neophodno za pravilnu Modbus TCP komunikaciju. U ovom koraku se uspostavlja komunikaciona veza između Reduxi kontrolera i GoodWe hibridnog invertera.

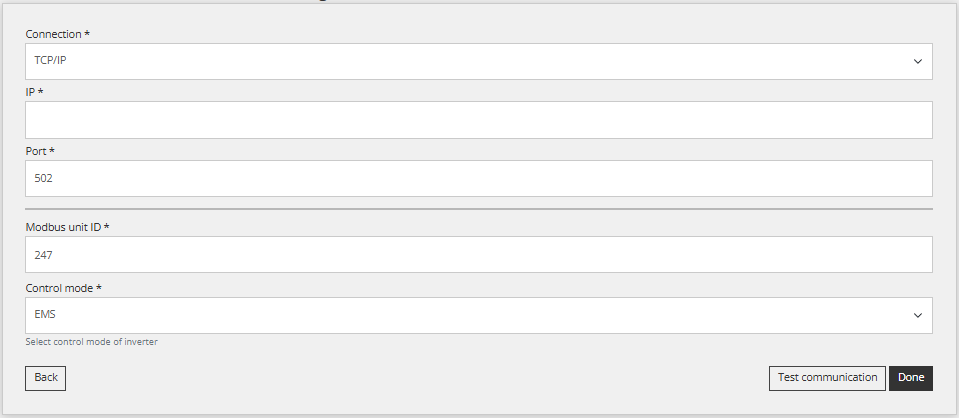

Podešavanja za komunikacioni kanal su prikazana ispod:
Napomena: Podesite IP adresu invertera koja je podešena ranije.
5.4 Testirajte komunikaciju
Ispod svih polja komunikacionog kanala pomenutih u prethodnom koraku, nalazi se dugme „Testiraj komunikaciju“. Ovo dugme se koristi za proveru da li Modbus TCP veza između uređaja funkcioniše ispravno.
Uspešan odgovor (primer):
5.5 Očitavanja sa uređaja
Svrha ove tačke je da pokaže kako proveriti očitavanja sa uređaja. To se radi u okviru 'Uređaj (GoodWe Hybrid Inverter)/Poslednje merenje'.
Jednom kada je uređaj uspešno dodat putem konfiguratora, može se nadgledati putem cloud aplikacije Reduxi.
