Kako povezati Sunwoda Energy SW12KH3UT all-in-one (RJ45-RS485) sa Reduxi kontrolerom
Povežite Sunwoda Energy SW12KH3UT ALL IN ONE sa Reduxi Controller-om preko RS485 (RJ45) i Modbus RTU-a.
Tekstualni opis ove slike

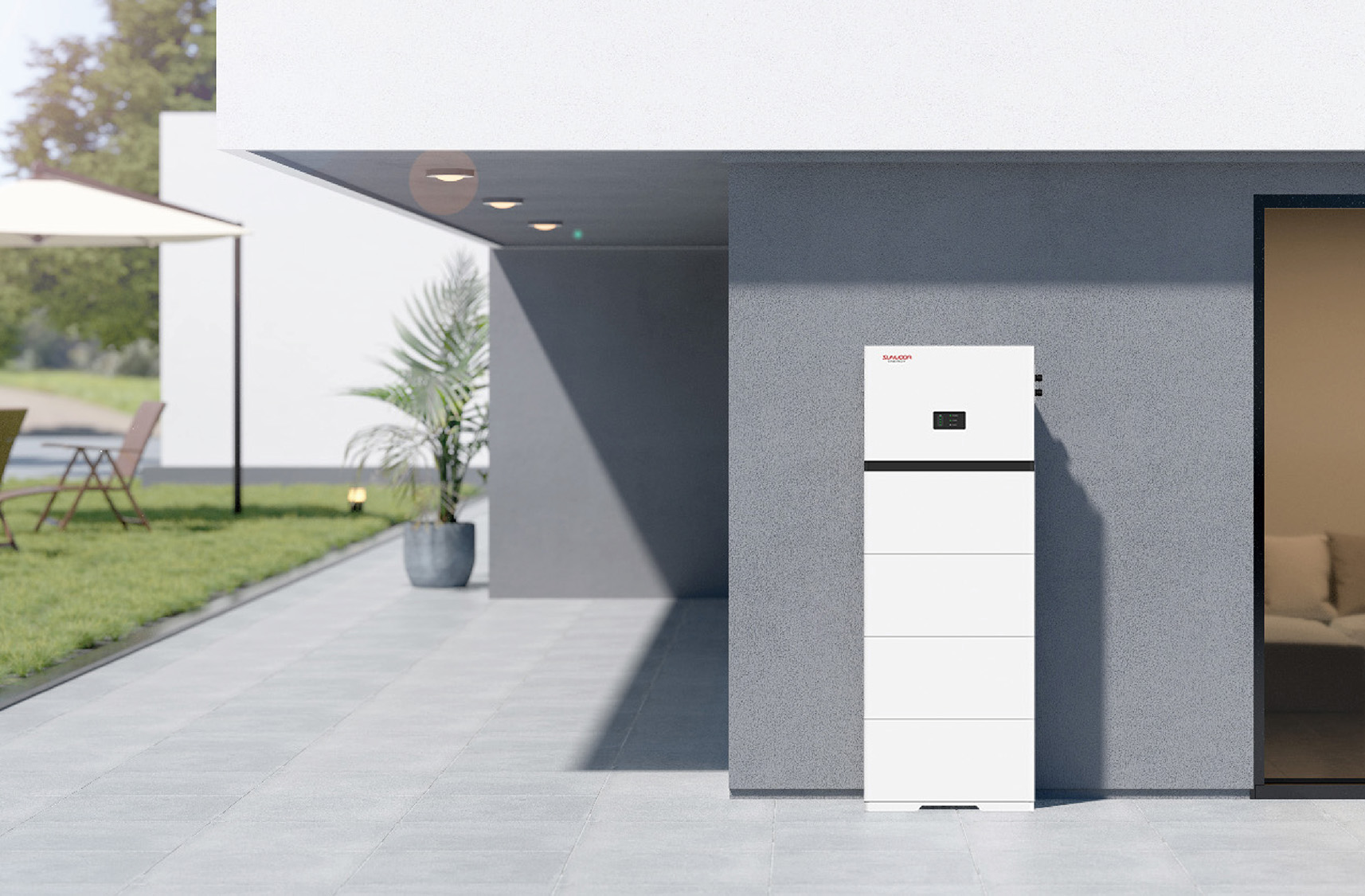

Fotografija proizvoda (slika proizvođača) visokog belog samostojećeg kućnog sistema za skladištenje energije sa malim ekranom pri vrhu, nizom belih baterijskih modula i malim logotipom na gornjem modulu. Postavljen je napolju na sivoj popločanoj terasi uz sivi zid kuće, sa travnjakom, baštenskom stolicom i biljkom sa leve strane i otvorenim staklenim vratima sa desne.
1 Tehnička dokumentacija
Sunwoda objavljuje dokumente za SunESS Power na stranici proizvoda.
- Stranica proizvoda SunESS Power – stranica proizvoda kompanije Sunwoda Energy sa preuzimanjima
- Korisnički priručnik za SunESS Power (PDF) – korisnički priručnik V1.4
- Quick Installation Guide (PDF) – kratko uputstvo za instalaciju
- Brošura za SunESS Power (PDF) – pregled proizvoda
2 Potrebna oprema
Potrebne su Vam sledeće komponente:
- Reduxi Controller
- Sunwoda Energy SW12KH3UT ALL IN ONE
- Standardni mrežni kabl (RJ45), pripremljen kako je opisano u tački 3
- Laptop ili tablet sa pristupom internetu za podešavanje uređaja u Reduxi
3 Povežite Reduxi Controller sa Sunwoda ALL IN ONE
3.1 Pripremite komunikacioni kabl
Koristite standardni mrežni kabl (RJ45). Boje žica prate ovaj raspored pinova:
| Pin | Boja žice | Funkcija |
|---|---|---|
| 1 | belo–narandžasta | |
| 2 | narandžasta | |
| 3 | belo–zelena | |
| 4 | plava | |
| 5 | belo–plava | |
| 6 | zelena | |
| 7 | belo–braon | RS485 A |
| 8 | braon | RS485 B |
Tekstualni opis ove slike
Tehnički linijski crtež RJ45 konektora u četiri prikaza sleva nadesno: prednji pogled na utičnicu sa brojevima pinova '1' gore i '8' dole, prednji pogled na utikač, pogled odozgo na utikač i utikač sa kablom sa zaštitnom navlakom i kvačicom. Bez boja i drugih oznaka.
3.2 Pristup konektoru
Na uređaju ALL IN ONE otvorite zaštitni poklopac (servisni port).
Tekstualni opis ove slike
Fotografija strane sa priključcima belog Sunwoda all-in-one uređaja. Bela nalepnica sa crvenim tekstom 'Open the maintenance port' pokazuje na malu pravougaonu poklopnu pločicu sa dva zavrtnja, označenu crvenim pravougaonikom, koja se nalazi u donjoj sredini kućišta. Ostali vidljivi delovi: PV priključci na levoj strani, dva crna obrtna prekidača pri vrhu, plavi okrugli konektor gore desno, dve crne kablovske uvodnice i kabl sa desne strane i perforirana ventilaciona traka duž dna.
3.3 RS485 veza
Povežite LAN (RJ45) port uređaja ALL IN ONE sa Reduxi Controller-om pripremljenim mrežnim kablom.
Tekstualni opis ove slike
Fotografija oblasti priključaka belog Sunwoda all-in-one uređaja sa crvenim tekstualnim oznakama na belim poljima. Oznaka 'Connect the network cable to theLAN port' [kako je odštampano] pokazuje na LAN utičnicu (crveni obrub) u koju je priključen plavi mrežni kabl. Druga oznaka 'Brown and white Brown' [kako je odštampano] pokazuje na crveno uokvirenu oblast u kojoj je drugi kraj plavog kabla povezan žicama na zeleni zavrtnjni priključni blok plavog USB-serijskog adaptera sa upaljenom crvenom LED lampicom. Vide se i okrugli crni konektor, plavi okrugli konektor gore desno, kablovske uvodnice, srebrno okruglo dugme sa leve strane, žuti predmet dole desno i perforirana ventilaciona traka duž dna.
RS485 raspored pinova:
- Pin 7 (belo–braon): RS485 A
- Pin 8 (braon): RS485 B
4 Podesite Sunwoda ALL IN ONE
4.1 Podesite DEBUG prekidač
Pored RJ45 porta na invertoru pronađite prekidač DEBUG. Postavite ga na poziciju 2 (ON).
Tekstualni opis ove slike
Fotografija izbliza zelene štampane ploče sa belom USB-A utičnicom sa leve strane (odštampane oznake 'USB' i 'U4' pored nje) i malim klizačem pored nje. Štampa na ploči prikazuje 'SW3' pored prekidača, reč 'debug', brojeve '1' i '2' blizu položaja prekidača i 'M3' pored zavrtnja dole desno. Zeleni priključni deo vidi se pri vrhu. Položaj prekidača je mali crni klizač između dve pozicije.
4.2 RS485 komunikacioni parametri
| Parametar | Vrednost |
|---|---|
| Brzina prenosa (baud rate) | 57600 |
| Format podataka | 1 start bit, 8 bitova podataka, bez parnosti, 1 stop bit |
4.3 Modbus RTU podešavanja
| Parametar | Vrednost |
|---|---|
| Komunikaciona adresa |
1 do 247 (podrazumevano: 1) |
| Podržane funkcije |
03H, 04H, 10H
|
| Opseg registara samo za čitanje |
0 to 1500
|
| Opseg registara za čitanje/pisanje |
0 to 1000
|
5 Prijava na Reduxi veb interfejs
Reduxi veb interfejs možete da otvorite na dva načina:
Tekstualni opis ove slike
Snimak ekrana tri ekrana mobilne aplikacije Reduxi jedan pored drugog, sa cijan okvirima i brojčanim oznakama 2 do 4. Levi ekran (dashboard, tamna tema): ikona menija gore levo označena okvirom i oznakom 2; logotip 'reduxi'; kartice 'Real time data' (aktivna) i 'Statistics'; cena 5.79 € i temperatura 3.2 °C; dijagram toka energije sa kućom u sredini (-1.25 kW) i ikonama sa vrednostima 69.0 W, 1.3 kW, 1.1 kW (crveni prsten), -165.0 W sa 97 % (crveni prsten) i vrednostima 0.0 W pri dnu; kartice 'Power' i 'Energy'; donja navigacija: Dashboard, Diagnostics, Device control, Settings. Srednji ekran (bočni meni): logotip 'reduxi', 'Number of locations: 1233', naslov 'Reduxi device management', stavke '+ Add Reduxi location' i 'Reduxi devices' (označeno okvirom i oznakom 3), zatim 'My profile' i 'About app'. Desni ekran (stranica uređaja): Back; slika crnog Reduxi kontrolera sa dva Ethernet priključka; status 'Connected'; kartica 'Update available': 'New update is available for your Reduxi device.' sa dugmetom 'Download and install update'; kartica 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' sa dugmetom 'Activate tunnel connection' (označeno okvirom i oznakom 4); kartica 'Unit details' sa poljem 'Unit ID'.
Tekstualni opis ove slike
Snimak ekrana sastavljen od dva dela jedan pored drugog. Levi deo: ekran mobilne aplikacije Reduxi na tamnoj pozadini. Gore: dugme Back; slika crnog Reduxi kontrolera sa dva Ethernet priključka i redom stezaljki; status 'Connected' sa ikonom Wi-Fi. Kartica 'Update available': 'New update is available for your Reduxi device.' sa dugmetom 'Download and install update'. Kartica 'Connect to configurator' sa ikonom ključa: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' i dugme 'Open configurator', označeno cijan okvirom i brojčanom oznakom 5. Ispod: kartica 'Unit details' sa poljem 'Unit ID' (vrednost nije vidljiva). Desni deo: Reduxi Configurator otvoren u pregledaču, označen cijan okvirom i brojčanom oznakom 6. Zaglavlje: strelica nazad, 'Tunnel connection', ikona za ponovno učitavanje. Leva bočna traka sa ikonama (munja, čip, munja, stubni grafikon, zupčanik). Stranica 'Home' sa zelenom ikonom veze. Zeleno obaveštenje: 'New patch available. Click here to apply.' sa znakom zatvaranja X. Vreme 09:12:56. Dijagram toka energije sa kućom u sredini (1.700 kW) i ikonama za mrežu (0.000 kW), solar (1.700 kW), bateriju (zelena, 0.000 kW i 0.800 kW), uređaj levo (0.900 kW), električno vozilo i punjač ili uređaj pri dnu. Oznaka 'Energy manager' pri dnu.
http://reduxi.local. IP adresu kontrolera možete da pronađete na listi uređaja Vašeg rutera ili u aplikaciji Reduxi pod Reduxi devices.admin · Lozinka: admin (fabrička podrazumevana vrednost)Tekstualni opis ove slike
Snimak ekrana stranice za prijavu u Reduxi Configurator u prozoru pregledača Chrome. Adresna traka prikazuje 'Not secure' i 'reduxi.local'; adresna traka je označena cijan okvirom, a njena uvećana kopija (cijan okvir, tekst 'Not secure reduxi.local') prikazana je levo, povezana cijan linijom. Pozadina stranice: svetlosivi linijski crtež kuće sa solarnim panelima (zeleno), zidnom kutijom, invertorom, automobilom i punjačem. Gore levo: logotip 'reduxi configurator'. U sredini je okvir za prijavu sa naslovom 'Login', izborom jezika (engleska zastava, 'English'), poljem za korisničko ime i poljem za lozinku i tamnim dugmetom 'Login'.
Tekstualni opis ove slike
Snimak ekrana veb interfejsa Reduxi Configurator nakon prijave, svetla tema. Gore levo: logotip 'reduxi configurator'. Zaglavlje: 'Home' levo, zeleni status 'Connected' gore desno. Leva bočna traka: raširen odeljak 'Devices' sa listom stavki, zatim sklopljeni odeljci 'Manager', 'Configuration' i 'Settings'. Glavni deo: dijagram toka energije. Kuća u sredini sa prstenom, vrednost 24.20 kW. Ikona mreže gore levo, 24.20 kW (crvena tačka na njenoj liniji). Ikona solara gore desno, vrednost '-'. Leva ikona (baterija ili uređaj), 6.700 kW (zelena tačka na njenoj liniji). Desne ikone (baterijsko skladište i uređaj), vrednosti '-'. Ikona EV punjača dole levo, 31.00 kW. Još jedna ikona uređaja dole desno. Oznaka 'Energy manager' ispod kuće.
6 Dodajte Sunwoda ALL IN ONE u Reduxi
Pomoću ovih koraka dodajete novi uređaj ili uređujete postojeći.
6.1 Osnovne postavke
Lokalno se prijavite na Reduxi Configurator na kontroleru (pogledajte tačku 5) i pritisnite dugme Add device. Zatim u Basic settings izaberite uređaj koji želite da dodate.
Tekstualni opis ove slike
Snimak ekrana levog menija Reduxi Configurator-a ispod logotipa reduxi Configurator. Stavke menija: Devices (otvoreno, sa znakom minus) sa dugmetom '+ Add device' (sa obrubom); Strategies (znak plus); Utility Rate Plan; Settings (znak plus). Desna strana je prazna i bela.
U prvom koraku podesite osnovne parametre uređaja:
- Device type: izaberite tip uređaja
- Type: izaberite tip
- Name: naziv po Vašem izboru
Tekstualni opis ove slike
Snimak ekrana koraka 1 'Basic settings' čarobnjaka u aplikaciji Reduxi Configurator (korak 2 'Communication channel' zasivljen). Obrazac sa svim praznim poljima: Device type *: prazna padajuća lista; Type *: prazna padajuća lista (zasivljeno); Name *: prazno. Dugmad: Back, Next.
Pritisnite Next.
6.2 Postavke komunikacije
Unesite komunikacione parametre uređaja. Koristite vrednosti iz tačke 4:
| Parametar | Vrednost |
|---|---|
| Veza | Local serial port |
| Port | Port Reduxi Controller-a na koji ste povezali kabl |
| Brzina prenosa (baud rate) | 57600 bits/s |
| Data bits | 8 |
| Stop bits | 1 |
| Parity | None |
| Modbus unit ID | Podrazumevano 1 (opseg od 1 do 247) |
6.3 Testiranje komunikacije
Kliknite na Test communication pri dnu čarobnjaka. On jednom očitava Sunwoda ALL IN ONE i ništa ne čuva. Ako test uspe, kliknite na Done: samo Done kreira uređaj.
Tekstualni opis ove slike
Snimak ekrana donje trake sa dugmadima stranice alata Reduxi Configurator. Levo: dugme 'Back'. Desno: dugme 'Test communication' (označeno cijan okvirom) i tamno dugme 'Done'.
Tekstualni opis ove slike
Snimak ekrana stranice 'Communication channel and device configuration' alata Reduxi Configurator. Connection *: TCP/IP (padajuća lista). IP *: 192.168.50.243, sa dugmetom 'Scan for IP'. Port *: 502, sa dugmetom 'Test port'. Modbus unit ID *: 1. Dugmad pri dnu: Back (levo), Test communication i Done (desno). Dugme Done označeno je cijan okvirom.
7 Provera očitavanja
7.1 Poslednja merenja
Nakon uspostavljanja komunikacije, kao dodatni test proverite vrednosti u Devices – Vaš Sunwoda uređaj – Last measurement u Reduxi Configurator-u.
✓ Rezime
Priprema (tačke 1–2): nabavite Sunwoda dokumente. Pripremite Reduxi Controller, Sunwoda ALL IN ONE i standardni RJ45 mrežni kabl.
Sunwoda ALL IN ONE (tačke 3–4): povežite RS485 A na pin 7, a RS485 B na pin 8 RJ45 kabla. Priključite ga na LAN port. Postavite DEBUG prekidač na poziciju 2 (ON).
Dodavanje u Reduxi (tačke 5–6): prijavite se na Reduxi Configurator i dodajte uređaj. Unesite 57600 bit/s, 8 bitova podataka, 1 stop bit, bez parnosti i Modbus adresu. Testirajte komunikaciju i pritisnite Done.
Puštanje u rad (tačka 7): proverite očitavanja u Last measurement.
→ Česti problemi
| Problem | Rešenje |
|---|---|
| Test communication ne uspeva | Proverite ožičenje A/B linija (pin 7 = RS485 A, pin 8 = RS485 B), položaj DEBUG prekidača (pozicija 2, ON) i komunikacione parametre (57600 bit/s, 8N1, podrazumevano adresa 1). |
| Open configurator se ne otvara ili ostaje prazan | Tunel još nije aktivan. Sačekajte oko 30 sekundi i proverite da li je kontroler na mreži. |
Prijava sa admin se odbija |
Lozinka je promenjena tokom instalacije. Pitajte instalatera. Lozinka za Reduxi nalog ovde ne radi. |
reduxi.local se ne učitava |
Vaš uređaj nije u istoj mreži kao kontroler. Koristite IP adresu ili tunelsku vezu. |
| Test komunikacije ne uspeva, uređaj je offline | Proverite dostupnost, IP adresu / port / unit ID i da li je protokol omogućen na uređaju. |
