Kako povezati KEBA KeContact P30 punjač za električna vozila (Modbus TCP/IP, LAN) sa Reduxi kontrolerom
Povežite svoj KEBA KeContact P30 punjač za električna vozila sa Reduxi Controller-om preko Modbus TCP/IP-a putem LAN-a.
Tekstualni opis ove slike

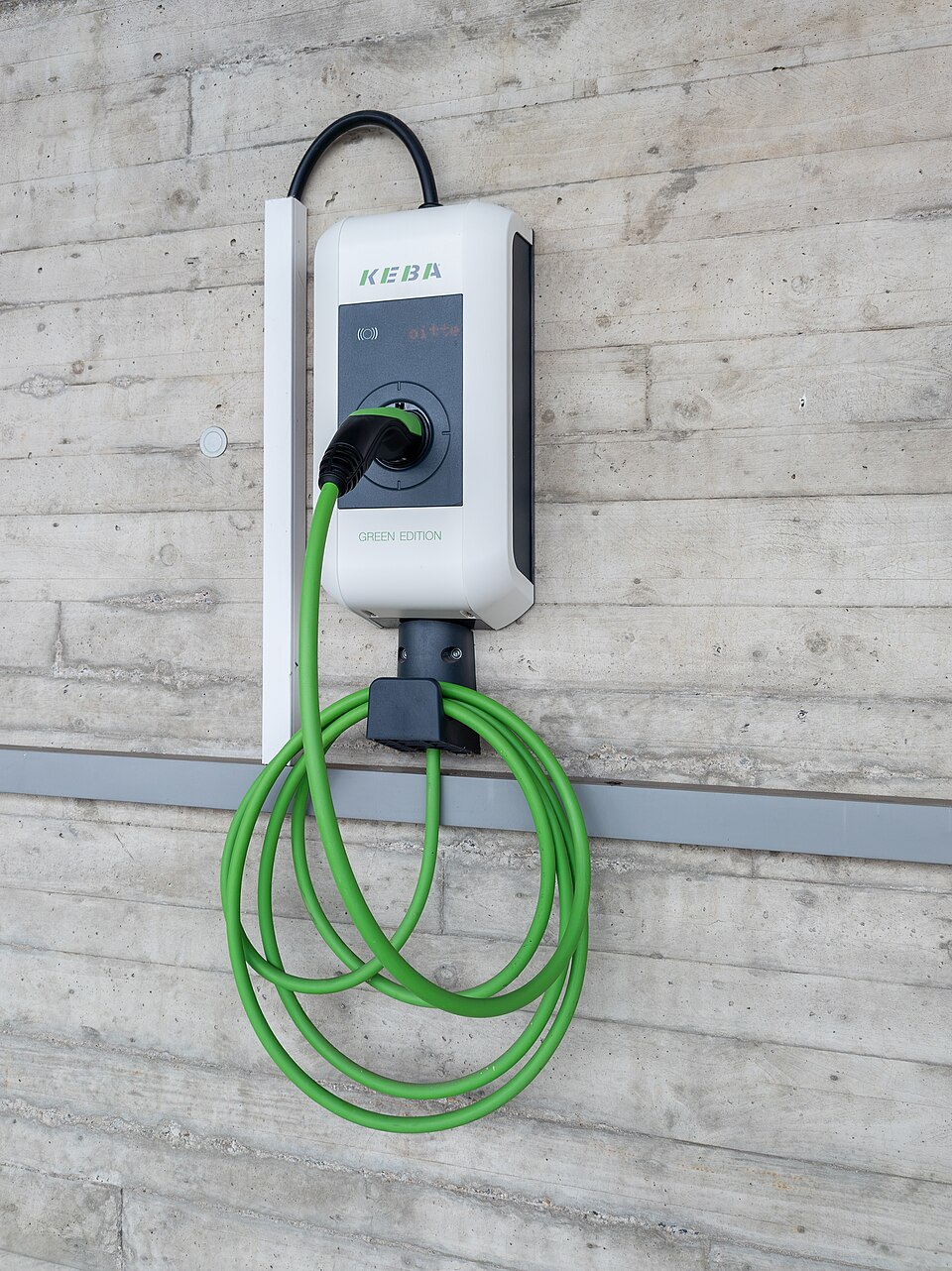

Visoka fotografija belog zidnog punjača za električna vozila na betonskom zidu sa vidljivim tragovima oplate. Punjač ima zeleni logotip 'KEBA' pri vrhu, tamnosivu prednju ploču sa RFID simbolom i crvenim tačkasto-matričnim ekranom (piše 'bitte'), utičnicu za punjenje sa uključenim crno-zelenim utikačem i tekst 'GREEN EDITION' ispod nje. Zeleni kabl vodi od utikača naniže; crni kabl ulazi u vrh punjača iz bele kablovske kanalice sa leve strane. U donjem delu fotografije zeleni kabl za punjenje visi u petljama sa crnog držača montiranog na betonski zid iznad sive horizontalne trake.
1 Tehnička dokumentacija
Dokumenti kompanija KEBA i FENECON za KEBA KeContact P30:
- Uputstvo za instalaciju i konfiguraciju: KEBA KeContact P30 x-series (FENECON) – Ethernet veza i koraci instalacije
- KEBA preuzimanja – priručnici, firmver i softver kompanije KEBA
- Konfiguracioni priručnik za KeContact P30 x-series – konfiguracioni priručnik (PDF) kompanije KEBA
2 Potrebna oprema
Pre početka proverite sledeće preduslove:
- KEBA KeContact P30 je mehanički i električno instaliran
- Punjač je uključen
- Ethernet kabl
- Reduxi Controller
- Laptop ili kontroler sa Ethernet interfejsom
- Imate dozvolu za pristup konfiguraciji punjača
- Laptop ili tablet sa pristupom internetu za podešavanje uređaja u Reduxi
3 Povežite punjač sa mrežom
3.1 Ethernet fizičko povezivanje
- Pronađite Ethernet (RJ-45) port unutar punjača.
- Povežite Ethernet kabl sa mrežnim svičem, direktno sa kontrolerom ili direktno sa servisnim laptopom.
- Proverite da li su LED lampice veze aktivne nakon uključivanja napajanja.
Tekstualni opis ove slike
Slika proizvođača 'Fig. 7-16: Connection overview' koja prikazuje unutrašnjost punjača kao sivo kućište sa zelenom štampanom pločom i oznakama, a zatim legendu. Oznake na ploči: F1; stezaljke 1, 2, 3, N, PE; DSW1 i DSW2 (crveni blokovi DIP prekidača); T1; LED; X1; X2; Shd; X4; X3 (RJ45 utičnica); SIM; USB. Legenda (oznaka ... značenje): F1 Fuse holder; 1 Power connection phase conductor 1; 2 Power connection phase conductor 2; 3 Power connection phase conductor 3; N Power connection neutral conductor; PE Power connection grounding conductor; DSW1 DIP switch; DSW2 DIP switch; T1 Service button; LED Status LED; X1 Enable input; X2 Switch contact output; Shd Shield clamp (ground for ETH); X3 Ethernet2 connection (RJ45); X4 Ethernet1 connection (LSA+ terminals); SIM SIM card slot (optional); USB USB interface.
4 Podešavanje punjača
4.1 Pristup veb interfejsu
KEBA P30 nema ekran. Podešavate ga u integrisanom veb interfejsu (Web UI). Potrebna Vam je IP adresa punjača.
Pronađite IP adresu (DHCP):
- Postavite DIP prekidač za DHCP na ON (fabrička postavka).
- Uključite napajanje punjača.
- Punjač traži IP adresu od DHCP servera u mreži.
- Dodeljenu IP adresu pronađite jednim od ovih načina: lista DHCP zakupa na ruteru, alat za skeniranje mreže, KEBA servisni alat (ako je dostupan).
Prijavite se na Web UI:
- Otvorite veb pregledač.
- Unesite IP adresu punjača:
http://<charger-ip-address> - Prijavite se administratorskim pristupnim podacima.
Tekstualni opis ove slike
Slika odštampane nalepnice naslova 'Configuration Information' u zaobljenom okviru. Redovi (oznaka: vrednost): Ethernet MAC; WLAN Hotspot IP Address; Default SSID; Default Hotspot password; WebUI default username; WebUI default password; Password recovery.
4.2 Ethernet IP konfiguracija
U Web UI idite na Network → Ethernet. Prikazuje se trenutna IP konfiguracija.
Tekstualni opis ove slike
Snimak ekrana KEBA Web UI, stranica 'Overview', sa KEBA logotipom pri vrhu i datumom/vremenom gore levo. Traka menija sa stavkama: Status (zeleno, izabrano, sa padajućim menijem), Charging Sessions, RFID Cards, Charging Network, System (padajući meni), Configuration (padajući meni); traka menija je uokvirena sivo sa crnom oznakom '1'. Četiri ikone gore desno označene su crnom oznakom '2'. Tabela pregleda sa kolonama Type, Serial No, IP Address (plavi linkovi), MAC Address, State i dugmetom 'Actions' u svakom redu; polje za pretragu iznad. Redovi: KeContact M20/P30 i tri uređaja KeContact P20/P30, svi sa stanjem 'Idle'; IP adrese su u opsegu 192.168.42.x (poslednji brojevi: 42, 129, 122, 144); serijski brojevi i MAC adrese su sitni i delimično čitljivi. Straničenje prikazuje Previous, 1, Next. Odeljak 'Network Connection': tabela sa IP Address 192.168.42.1 i State: LAN: ONLINE (zeleno); WAN: OFFLINE (crveno); Mobile Communications: INACTIVE; WLAN: INACTIVE; WLAN Access Point: INACTIVE (sivo). Odeljak 'Backend': URL, State: Not Reachable (crveno), Last Heartbeat: N/A.
Ako Vam je potrebna fiksna IP adresa:
- Izaberite IP configuration mode: Static.
- Unesite parametre: IP adresu (primer
192.168.1.50), masku podmreže (primer255.255.255.0) i podrazumevani gateway (ako je potrebno). - Sačuvajte podešavanja.
- Restartujte punjač.
- Otvorite Web UI pomoću nove IP adrese.
4.3 Uključite Modbus TCP
- U Web UI idite na Communication settings.
- Uključite potreban TCP/IP komunikacioni interfejs: Modbus TCP (ako kontroler komunicira preko Modbus-a).
- Isključite nekorišćene komunikacione interfejse.
- Sačuvajte podešavanja.
- Restartujte punjač.
5 Prijava na Reduxi veb interfejs
Reduxi veb interfejs možete da otvorite na dva načina:
Tekstualni opis ove slike
Snimak ekrana tri ekrana mobilne aplikacije Reduxi jedan pored drugog, sa cijan okvirima i brojčanim oznakama 2 do 4. Levi ekran (dashboard, tamna tema): ikona menija gore levo označena okvirom i oznakom 2; logotip 'reduxi'; kartice 'Real time data' (aktivna) i 'Statistics'; cena 5.79 € i temperatura 3.2 °C; dijagram toka energije sa kućom u sredini (-1.25 kW) i ikonama sa vrednostima 69.0 W, 1.3 kW, 1.1 kW (crveni prsten), -165.0 W sa 97 % (crveni prsten) i vrednostima 0.0 W pri dnu; kartice 'Power' i 'Energy'; donja navigacija: Dashboard, Diagnostics, Device control, Settings. Srednji ekran (bočni meni): logotip 'reduxi', 'Number of locations: 1233', naslov 'Reduxi device management', stavke '+ Add Reduxi location' i 'Reduxi devices' (označeno okvirom i oznakom 3), zatim 'My profile' i 'About app'. Desni ekran (stranica uređaja): Back; slika crnog Reduxi kontrolera sa dva Ethernet priključka; status 'Connected'; kartica 'Update available': 'New update is available for your Reduxi device.' sa dugmetom 'Download and install update'; kartica 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' sa dugmetom 'Activate tunnel connection' (označeno okvirom i oznakom 4); kartica 'Unit details' sa poljem 'Unit ID'.
Tekstualni opis ove slike
Snimak ekrana sastavljen od dva dela jedan pored drugog. Levi deo: ekran mobilne aplikacije Reduxi na tamnoj pozadini. Gore: dugme Back; slika crnog Reduxi kontrolera sa dva Ethernet priključka i redom stezaljki; status 'Connected' sa ikonom Wi-Fi. Kartica 'Update available': 'New update is available for your Reduxi device.' sa dugmetom 'Download and install update'. Kartica 'Connect to configurator' sa ikonom ključa: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' i dugme 'Open configurator', označeno cijan okvirom i brojčanom oznakom 5. Ispod: kartica 'Unit details' sa poljem 'Unit ID' (vrednost nije vidljiva). Desni deo: Reduxi Configurator otvoren u pregledaču, označen cijan okvirom i brojčanom oznakom 6. Zaglavlje: strelica nazad, 'Tunnel connection', ikona za ponovno učitavanje. Leva bočna traka sa ikonama (munja, čip, munja, stubni grafikon, zupčanik). Stranica 'Home' sa zelenom ikonom veze. Zeleno obaveštenje: 'New patch available. Click here to apply.' sa znakom zatvaranja X. Vreme 09:12:56. Dijagram toka energije sa kućom u sredini (1.700 kW) i ikonama za mrežu (0.000 kW), solar (1.700 kW), bateriju (zelena, 0.000 kW i 0.800 kW), uređaj levo (0.900 kW), električno vozilo i punjač ili uređaj pri dnu. Oznaka 'Energy manager' pri dnu.
http://reduxi.local. IP adresu kontrolera možete da pronađete na listi uređaja Vašeg rutera ili u aplikaciji Reduxi pod Reduxi devices.admin · Lozinka: admin (fabrička podrazumevana vrednost)Tekstualni opis ove slike
Snimak ekrana stranice za prijavu u Reduxi Configurator u prozoru pregledača Chrome. Adresna traka prikazuje 'Not secure' i 'reduxi.local'; adresna traka je označena cijan okvirom, a njena uvećana kopija (cijan okvir, tekst 'Not secure reduxi.local') prikazana je levo, povezana cijan linijom. Pozadina stranice: svetlosivi linijski crtež kuće sa solarnim panelima (zeleno), zidnom kutijom, invertorom, automobilom i punjačem. Gore levo: logotip 'reduxi configurator'. U sredini je okvir za prijavu sa naslovom 'Login', izborom jezika (engleska zastava, 'English'), poljem za korisničko ime i poljem za lozinku i tamnim dugmetom 'Login'.
Tekstualni opis ove slike
Snimak ekrana veb interfejsa Reduxi Configurator nakon prijave, svetla tema. Gore levo: logotip 'reduxi configurator'. Zaglavlje: 'Home' levo, zeleni status 'Connected' gore desno. Leva bočna traka: raširen odeljak 'Devices' sa listom stavki, zatim sklopljeni odeljci 'Manager', 'Configuration' i 'Settings'. Glavni deo: dijagram toka energije. Kuća u sredini sa prstenom, vrednost 24.20 kW. Ikona mreže gore levo, 24.20 kW (crvena tačka na njenoj liniji). Ikona solara gore desno, vrednost '-'. Leva ikona (baterija ili uređaj), 6.700 kW (zelena tačka na njenoj liniji). Desne ikone (baterijsko skladište i uređaj), vrednosti '-'. Ikona EV punjača dole levo, 31.00 kW. Još jedna ikona uređaja dole desno. Oznaka 'Energy manager' ispod kuće.
6 Dodavanje punjača u Reduxi
Pomoću ovih koraka dodajete novi punjač ili uređujete postojeći.
6.1 Osnovne postavke
Lokalno se prijavite na Reduxi Configurator na kontroleru (pogledajte tačku 5) i kliknite na + Add device.
Tekstualni opis ove slike
Snimak ekrana levog menija Reduxi Configurator-a ispod logotipa reduxi Configurator. Stavke menija: Devices (otvoreno, sa znakom minus) sa dugmetom '+ Add device' (sa obrubom); Strategies (znak plus); Utility Rate Plan; Settings (znak plus). Desna strana je prazna i bela.
U prvom koraku (Basic settings) izaberite osnovne parametre uređaja:
- Device type: izaberite tip uređaja
- Type: izaberite tip
- Name: naziv po Vašem izboru
Tekstualni opis ove slike
Snimak ekrana koraka 1 'Basic settings' čarobnjaka u aplikaciji Reduxi Configurator (korak 2 'Communication channel' zasivljen). Obrazac sa svim praznim poljima: Device type *: prazna padajuća lista; Type *: prazna padajuća lista (zasivljeno); Name *: prazno. Dugmad: Back, Next.
Kliknite na Next.
6.2 Postavke komunikacije
Unesite komunikacione parametre punjača:
| Parametar | Vrednost |
|---|---|
| Veza | TCP/IP |
| IP | IP adresa punjača (pogledajte tačku 4) |
| Port |
502 (Modbus TCP podrazumevano za KEBA KeContact P30) |
| Modbus adresa | Modbus adresa (unit ID) podešena na punjaču. Pogledajte KEBA dokumentaciju u tački 1. |
6.3 Testiranje komunikacije
Kliknite na Test communication pri dnu čarobnjaka. On jednom očitava KEBA KeContact P30 i ništa ne čuva. Ako test uspe, kliknite na Done: samo Done kreira uređaj.
Tekstualni opis ove slike
Snimak ekrana donje trake sa dugmadima stranice alata Reduxi Configurator. Levo: dugme 'Back'. Desno: dugme 'Test communication' (označeno cijan okvirom) i tamno dugme 'Done'.
Tekstualni opis ove slike
Snimak ekrana stranice 'Communication channel and device configuration' alata Reduxi Configurator. Connection *: TCP/IP (padajuća lista). IP *: 192.168.50.243, sa dugmetom 'Scan for IP'. Port *: 502, sa dugmetom 'Test port'. Modbus unit ID *: 1. Dugmad pri dnu: Back (levo), Test communication i Done (desno). Dugme Done označeno je cijan okvirom.
7 Provera očitavanja
7.1 Poslednja merenja
Nakon uspostavljanja komunikacije otvorite punjač u meniju Devices u Reduxi Configurator-u i proverite vrednosti kao dodatni test.
7.2 Omogućavanje upravljanja preko Reduxi
Da biste punjačem upravljali pomoću Reduxi strategija, podesite control type uređaja na AUTO. Tek tada komande strategije utiču na punjač.
Za definisanje strategije pratite Strategije za Reduxi kontroler.
✓ Rezime
Priprema (tačke 1–2): nabavite KEBA dokumente. Instalirajte punjač i uključite napajanje. Pripremite Ethernet kabl, Reduxi Controller i laptop ili tablet.
KEBA punjač (tačke 3–4): povežite punjač sa mrežom. Pronađite njegovu IP adresu, po potrebi podesite statičku IP adresu i uključite Modbus TCP u Web UI. Restartujte punjač.
Dodavanje u Reduxi (tačke 5–6): prijavite se na Reduxi veb interfejs. Dodajte uređaj i podesite komunikacione parametre. Pokrenite Test communication, zatim kliknite na Done.
Puštanje u rad (tačka 7): proverite poslednja merenja. Podesite control type na AUTO.
→ Česti problemi
| Problem | Rešenje |
|---|---|
| Web UI nije dostupan | Proverite da li je DIP prekidač za DHCP na ON i da li je Ethernet kabl povezan. Proverite da li su LED lampice veze aktivne. IP adresu pronađite na listi DHCP zakupa na ruteru (pogledajte tačku 4). |
| Prijava na Web UI nije moguća | Koristite administratorsku lozinku sa nalepnice unutar punjača, sa lista za puštanje u rad ili iz KEBA dokumentacije isporuke. |
| Test communication ne uspeva | Proverite da li je Modbus TCP uključen u Communication settings u Web UI i da li je punjač restartovan nakon čuvanja. Proverite IP adresu i port u tački 6. |
| Open configurator se ne otvara ili ostaje prazan | Tunel još nije aktivan. Sačekajte oko 30 sekundi i proverite da li je kontroler na mreži. |
Prijava sa admin se odbija |
Lozinka je promenjena tokom instalacije. Pitajte instalatera. Lozinka za Reduxi nalog ovde ne radi. |
reduxi.local se ne učitava |
Vaš uređaj nije u istoj mreži kao kontroler. Koristite IP adresu ili tunelsku vezu. |
| Test komunikacije ne uspeva, uređaj je offline | Proverite dostupnost, IP adresu / port / unit ID i da li je protokol omogućen na uređaju. |
