Povežite i konfigurišite KEBA KeContact P30 EV punjač sa Reduxi kontrolerom preko Modbus TCP IP (LAN)

Updated



1. Prethodni uslovi

  • KEBA KeContact P30 je mehanički i električno instaliran
  • Punjač je uključen
  • Ethernet kabl je dostupan
  • Dostupan je laptop ili kontroler sa Ethernet interfejsom
  • Korisnik ima dozvolu za pristup konfiguraciji punjača

Dodatna dokumentacija:
Priručnik za instalaciju i konfiguraciju — KEBA KeContact P30 x-serija :: FENECON Dokumenti
 https://www.keba.com/en/emobility/service-support/downloads/Downloads.
KeContactP30x-series_konfen

2. Fizička Ethernet veza

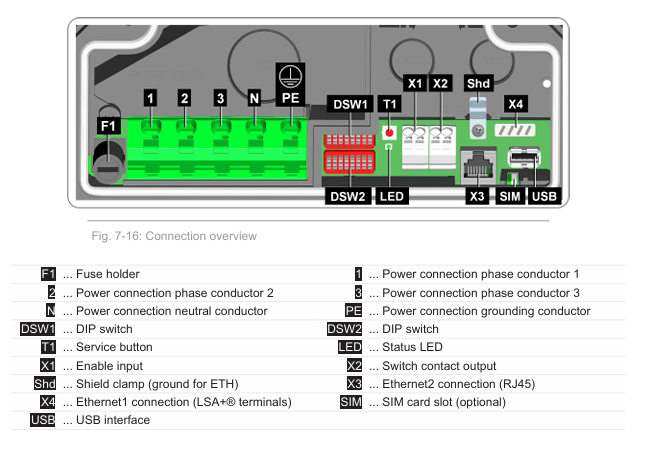

  1. Locirajte Ethernet (RJ‑45 port) unutar punjača.
  2. Povežite Ethernet kabl:
    • na mrežni prekidač, ili
    • direktno na kontroler, ili
    • direktno na servisni laptop.
  3. Proverite da li su LED indikatori veze aktivni nakon uključivanja.


3. Pristup konfiguraciji punjača

3.1 Metod pristupa mreži

KEBA P30 nema ekran. Sva konfiguracija se vrši preko integrisanog veb interfejsa (Web UI).

Da biste pristupili Veb UI, morate znati IP adresu punjača.

3.2 Početni IP pristup (DHCP)

  1. Podesite DIP prekidač za DHCP na ON (fabričko podešavanje).
  2. Uključite punjač.
  3. Punjač zahteva IP adresu od mrežnog DHCP servera.
  4. Identifikujte dodeljenu IP adresu koristeći jedan od sledećih metoda:
    • Lista DHCP zakupa rutera
    • Alat za skeniranje mreže
    • KEBA servisni alat (ako je dostupan)

3.3 Prijava na veb korisnički interfejs

  1. Otvorite veb pregledač.

  2. Unesite IP adresu punjača:

    http://<ip-adresa-punjača>
  3. Prijavite se sa administratorskim akreditivima.

Napomena:

Za KEBA KeContact P30 punjače, lozinka administratora (ili servisna lozinka) je obezbeđena od strane KEBA-e i obično se nalazi na jednom od sledećih mesta:

  • Na nalepnici uređaja unutar punjača
  • Na listu za puštanje u rad isporučenom sa punjačem
  • Na KEBA dokumentaciji o isporuci

4. Konfiguracija Ethernet IP adrese

4.1 Otvorite mrežna podešavanja

  1. U Veb UI, idite na: Mreža → Ethernet
  2. Prikazana je trenutna IP konfiguracija.

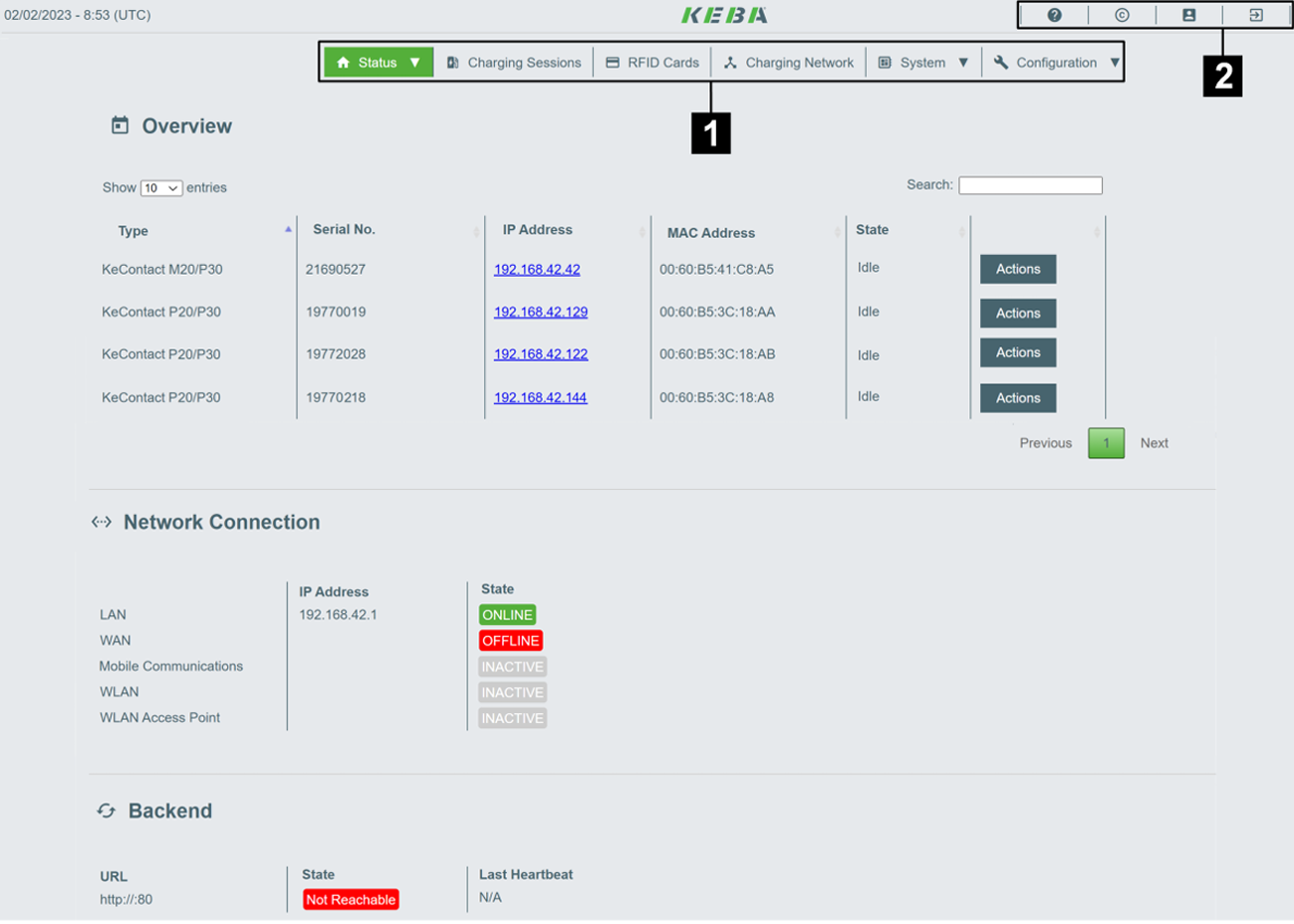

Primer veb korisničkog interfejsa:

4.2 Statička konfiguracija IP adrese

Ako je potrebna fiksna IP adresa:

  1. Izaberite Režim IP konfiguracije: Statički
  2. Unesite sledeće parametre:
    • IP adresa
      Primer: 192.168.1.50
    • Maska podmreže
      Primer: 255.255.255.0
    • Podrazumevani gateway (ako je potrebno)
  3. Sačuvajte podešavanja.
  4. Ponovo pokrenite punjač.
  5. Pristupite Veb UI koristeći novu IP adresu.

5. Omogućavanje TCP/IP komunikacije

5.1 Komunikaciona podešavanja

  1. U Veb UI, idite na: Komunikaciona podešavanja
  2. Omogućite potreban TCP/IP komunikacioni interfejs:
    • Modbus TCP (ako kontroler komunicira preko Modbusa)
  3. Onemogućite nekorišćene komunikacione interfejse.
  4. Sačuvajte podešavanja.
  5. Ponovo pokrenite punjač.

6. Dodavanje novog uređaja u Reduxi kontroler

Da biste dodali novi uređaj ili uredili postojeći, pratite sledeće korake.

6.1 Prijava/Dodavanje novog uređaja

  1. Prijavite se u Reduxi Konfigurator aplikaciju i pritisnite dugme „Dodaj uređaj“.
  2. Izaberite uređaj koji želite da dodate pod Osnovna podešavanja.

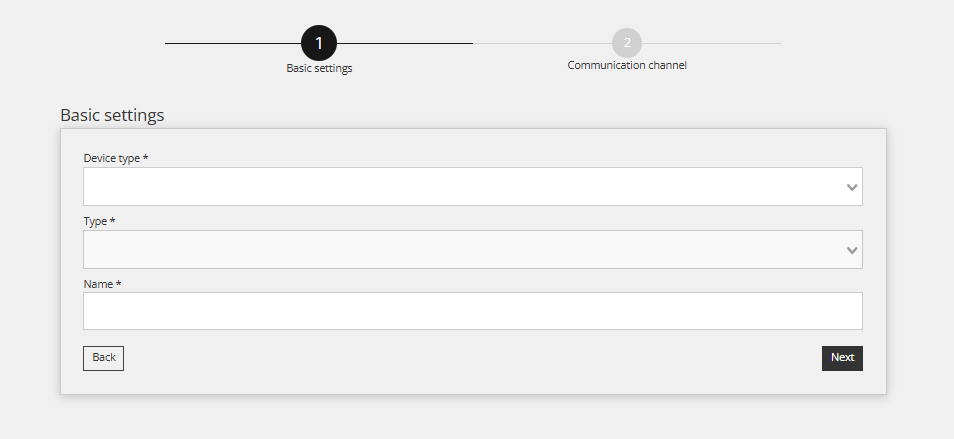

6.2 Osnovni parametri uređaja

U prvom koraku konfigurišite osnovne parametre uređaja:

  • Tip uređaja: Izaberite tip uređaja
  • Vrsta: Izaberite vrstu
  • Naziv: Unesite željeno ime uređaja

6.3 Komunikaciona podešavanja

Unesite komunikacione parametre za novi uređaj koji dodajete u Reduxi, a zatim pritisnite Test komunikacije. Ako dobijete odgovor, pritisnite Sačuvaj.
