1. Fizička veza
- RS485 A (D+)
- RS485 B (D−)
- opciono GND
Povežite na sledeći način:
- RS485 A na inverteru → RS485 A na Reduxi kontroleru
- RS485 B na inverteru → RS485 B na Reduxi kontroleru
- GND se može povezati ako se koristi oklopljeni kabl
2. Povezivanje više invertera

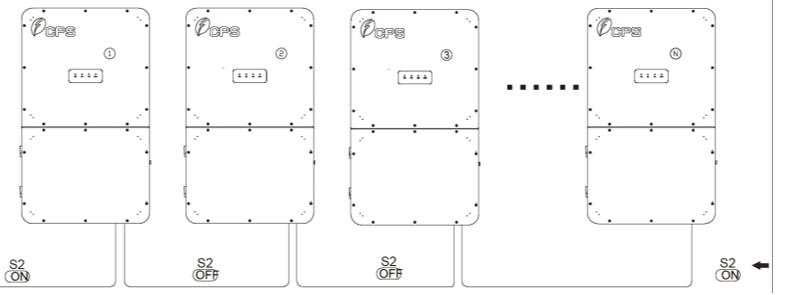

Prilikom povezivanja više invertera koristite linearnu (daisy chain) topologiju:
Nemojte koristiti zvezdastu vezu.

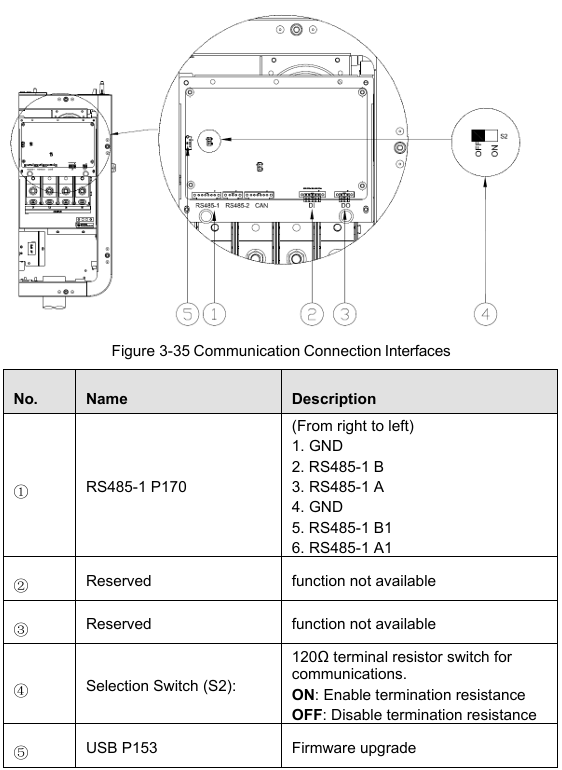

Na prvom i poslednjem uređaju u nizu, prekidač mora biti omogućen kao što je prikazano na slici.
3. Podešavanja invertera (više opcija)
3.1 Inverteri sa displejom (sa LCD displejom)
Da biste podesili RS485 adresu direktno na inverteru:
Procedura:
- Koristite displej invertera i navigirajte do:
Podešavanja → Komunikacija → RS485 - Pronađite parametar Adresa (Modbus ID)
- Podesite željenu vrednost (npr. 1, 2, 3, … u zavisnosti od sistema)
- Potvrdite i sačuvajte podešavanja na inverteru
Nisu potrebni dodatni alati ili softver. Sva konfiguracija se vrši lokalno preko ekrana invertera.
3.2 Inverteri bez displeja (bez LCD displeja)
Za invertere bez displeja, RS485 adresa se mora podesiti pomoću PC-a.
RS485 na USB veza
Potrebno:
- Laptop
- RS485 na USB adapter
- CHINT softver za konfiguraciju/servisiranje
Procedura:
- Povežite RS485 USB adapter na inverter:
- Adapter A → RS485 A invertera
- Adapter B → RS485 B invertera
- Povežite adapter sa PC-jem preko USB-a
- Otvorite CHINT softver za konfiguraciju na PC-u
- Izaberite ispravan COM port (npr. COM3) i podesite komunikacione parametre:
- Brzina prenosa podataka: 9600
- DataBits: 8
- Paritet: Nijedan
- StopBit: 1
- Uspostavite vezu sa inverterom (Poveži / Pročitaj)
- Pronađite parametar Adresa (Modbus ID)
- Podesite željenu adresu i upišite/sačuvajte podešavanja na inverteru
Ako direktna veza preko RS485 nije podržana od strane firmvera invertera, adresa se mora podesiti korišćenjem kompatibilnog gejtveja ili servisnog interfejsa.

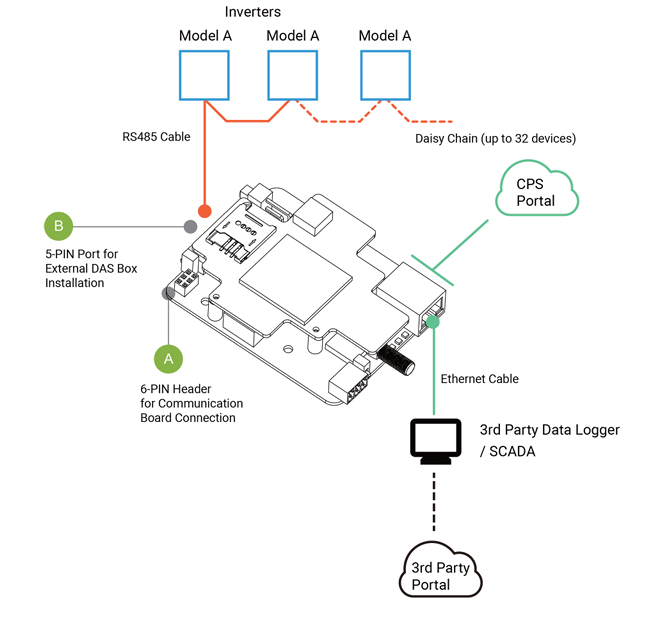

4. Opciono: FlexOM Gateway modul
Kao opciona dodatna oprema, može se instalirati modul pod nazivom FlexOM Gateway.
Ovaj modul omogućava:
- Daljinski pristup inverteru
- Komunikacija putem TCP/IP (Ethernet) (Port: 502)
- Lakša konfiguracija i nadzor preko veb interfejsa
Sa FlexOM Gateway-om, inverteru se može pristupiti preko mreže, čime se u većini slučajeva eliminiše potreba za direktnom RS485 konfiguracijom preko PC-a.
FlexOM Gateway zahteva konekciju na Internet korišćenjem Etherneta. Svi LAN firewall portovi moraju biti otvoreni u oba smera (za dolaznu i odlaznu komunikaciju) pre puštanja gejtveja u rad, konkretno TCP 1884 sa odredišnom IP adresom 47.254.52.209 (mqtt.chintpowersystems.com).
Zvanična dokumentacija za FlexOM Gateway modul: https://www.chintpowersystems.com/wp-content/uploads/2025/12/CPS-FlexOM-Gateway-User-Manual-12-2-2025.pdf
5. Dodavanje novog uređaja (CHINT String Inverter)
Da biste dodali novi uređaj (Huawei SUN2000) ili izmenili postojeći, predstavljene su sledeće tačke.
5.1 Dodaj novi uređaj
Prijavite se na Reduxi konfigurator aplikaciju i pritisnite dugme "Dodaj uređaj".
5.2 Izaberite uređaj koji želite da dodate (Osnovna podešavanja)
U prvom koraku izaberite osnovne parametre uređaja koji želite da dodate:
- Tip uređaja: Solarna elektrana,
- Tip: Huawei SUN2000,
- Naziv: Navedite naziv uređaja.
5.3 Komunikacioni kanal
Popunite parametre za komunikaciju sa SmartLogger-om, koji su:
- Konekcija: TCP/IP,
- IP: unesite IP adresu SmartLogger-a,
- Port: uvek 502,
- Modbus unit ID: unesite Logičku adresu za Modbus podešavanje SmartLogger-a.
5.4 Test komunikacije
Ispod svih podešavanja u komunikacionom kanalu, nalazi se dugme "Test komunikacije", koje se koristi za obavljanje testa.
Test komunikacije može dati dva odgovora:
1. Komunikacija radi ispravno, pogledajte sliku ispod:
2. Komunikacija ne radi ispravno, pogledajte sliku ispod:
5.5 Napredna podešavanja
Napredna podešavanja su proizvoljna i zavise od specifičnih potreba lokacije na kojoj je Reduxi Controller instaliran. Nakon završetka svih naprednih podešavanja, pritisnite dugme "Gotovo" na donjoj desnoj strani.
5.6 Poslednja merenja
Nakon uspešnog uspostavljanja komunikacije sa uređajem, izmerene vrednosti dobijene od uređaja mogu se proveriti kao dodatni test. Kliknite na sekciju "Uređaj" na početnoj stranici Reduxi konfiguratora, i izaberite novododati Huawei SUN2000 inverter u strukturi stabla.
Ako želimo da uređajem upravlja strategija, mod upravljanja mora biti postavljen na "Automatski", ali ako pređemo na ručni mod, možemo testirati rad različitih stanja.
Nakon uspešnog dodavanja uređaja i provere vrednosti, uređajem se može upravljati i kontrolisati putem Reduxi aplikacije.
