Kako povezati CHINT CPS string invertor 60kW-275kW sa Reduxi kontrolerom
Povežite CHINT CPS string invertore (60 kW do 275 kW) sa Reduxi Controller-om preko Modbus RS485. Opciono koristite FlexOM Gateway.

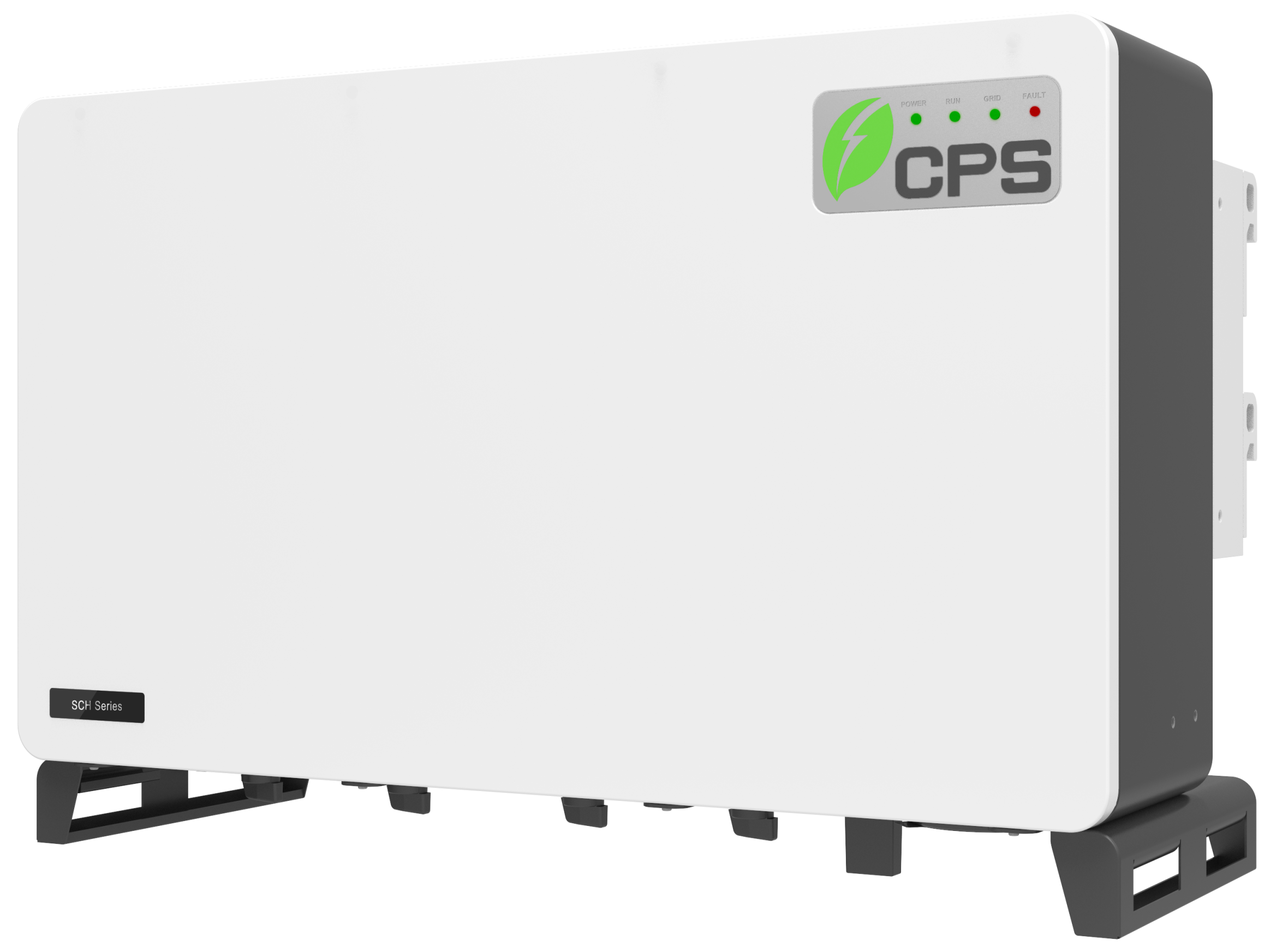

Tekstualni opis ove slike
Fotografija string invertora za zidnu montažu, bela prednja maska i tamnosivi bočni i donji delovi sa montažnim nožicama. Gore desno na prednjoj strani je siva pločica sa logotipom, zelenim simbolom lista i tekstom CPS, a iznad nje red od pet malih indikatorskih lampica (četiri zelene, jedna crvena sa desne strane). Mala nalepnica je dole levo na prednjoj strani. Prema opisu, to je CHINT CPS string invertor SCH275KTL. Fotografija snimljena sprijeda sleva, pod uglom, na beloj pozadini.
1 Tehnička dokumentacija
Dokumentacija proizvođača za CHINT CPS invertore i FlexOM Gateway:
- Korisnički priručnik za CPS SCH275KTL (PDF) – priključci, RS485 veza, Modbus adresa i aplikacija CPS Connect Pro.
- Korisnički priručnik za CPS FlexOM Gateway (PDF) – zvanična dokumentacija opcionog modula FlexOM Gateway.
- CPS string invertori – pregled asortimana CPS string invertora.
Tačan položaj priključaka potražite u zvaničnoj dokumentaciji svog modela invertora.
2 Potrebna oprema
Potrebne su Vam sledeće komponente:
- CHINT CPS string invertor (60 kW do 275 kW)
- Reduxi Controller
- Oklopljeni RS485 kabl (CPS priručnik navodi oklopljeni upredeni kabl, na primer Belden 3106A)
- Za invertore bez ekrana: laptop, RS485 na USB adapter i CHINT konfiguracioni/servisni softver
- Opciono: FlexOM Gateway modul
- Laptop ili tablet sa pristupom internetu za podešavanje uređaja u Reduxi
3 Povežite invertor sa Reduxi kontrolerom
3.1 Fizičko povezivanje
Pronađite priključke na invertoru. Tačan položaj potražite u zvaničnoj dokumentaciji:
- RS485 A (D+)
- RS485 B (D−)
- GND (opciono)
Tekstualni opis ove slike
Dijagram iz priručnika proizvođača, naslova Figure 3-35 Communication Connection Interfaces. Tehnički crtež invertora sa velikim krugom koji uvećava komunikacionu ploču gore. Oznake na ploči: RS485-1, RS485-2, CAN, DI, DO. Numerisane oznake: 1 pokazuje na priključak RS485-1, 2 na priključak DI, 3 na priključak DO, 4 na mali krug sa desne strane koji prikazuje prekidač S2 (oznake OFF i ON, crni klizač je na strani OFF), 5 na USB port na levoj strani ploče. Ispod slike tabela sa kolonama No., Name, Description. Red 1: RS485-1 P170; (From right to left) 1. GND, 2. RS485-1 B, 3. RS485-1 A, 4. GND, 5. RS485-1 B1, 6. RS485-1 A1. Red 2: Reserved; function not available. Red 3: Reserved; function not available. Red 4: Selection Switch (S2); 120Ω terminal resistor switch for communications. ON: Enable termination resistance. OFF: Disable termination resistance. Red 5: USB P153; Firmware upgrade.
Povežite na sledeći način:
3.2 Više invertora
Kada povezujete više invertora, koristite linearnu topologiju (daisy chain). Ne koristite zvezdasto povezivanje. CPS priručnik dozvoljava do 32 invertora na jednom RS485 lancu.
Tekstualni opis ove slike
Dijagram iz priručnika proizvođača: red invertora nacrtanih kao linijski crteži sa CPS logotipom, numerisanih 1, 2, 3, zatim tačke, zatim n. Ispod svakog invertora je oznaka prekidača S2 sa njegovim položajem: prvi invertor S2 ON; drugi invertor S2 OFF; treći invertor S2 OFF; poslednji invertor S2 ON (sa malom strelicom koja pokazuje na njega). Linije se pružaju duž dna od svakog invertora do sledećeg i prikazuju komunikacioni daisy chain između svih invertora.
Na prvom i poslednjem uređaju u lancu uključite prekidač (S2) kao što je prikazano na slici. S2 uključuje završni otpornik od 120 Ω.
4 Podesite RS485 adresu na invertoru
Svaki invertor u lancu treba sopstvenu Modbus adresu. Način podešavanja zavisi od invertora.
4.1 Invertori sa LCD ekranom
RS485 adresu podesite direktno na invertoru:
Nisu potrebni dodatni alati ni softver. Sve podešavanje obavljate lokalno na ekranu invertora.
4.2 Invertori bez LCD ekrana
Za invertore bez ekrana RS485 adresu podesite pomoću računara i RS485 na USB veze.
COM3) i podesite: BaudRate 9600, DataBits 8, Parity None, StopBit 1.5 Opciono: FlexOM Gateway modul
Kao opcioni dodatak možete instalirati modul FlexOM Gateway.
Tekstualni opis ove slike
Dijagram priključaka FlexOM Gateway modula. Gore: blok Inverters sa tri plava kvadrata označena Model A, povezana narandžastom linijom; puna narandžasta linija između prvog i drugog, isprekidana narandžasta linija dalje, označena Daisy Chain (up to 32 devices). Narandžasta linija RS485 Cable (oznaka RS485 Cable) ide od prvog invertora naniže do ploče gateway-a, nacrtane kao štampana ploča. Oznaka B (zeleni krug): 5-PIN Port for External DAS Box Installation, pokazuje na port na ploči. Oznaka A (zeleni krug): 6-PIN Header for Communication Board Connection, pokazuje na zaglavlje na ploči. Zelena linija Ethernet Cable ide od Ethernet porta ploče do oblaka označenog CPS Portal, i naniže do ikone monitora označene 3rd Party Data Logger / SCADA. Isprekidana crna linija vodi od data logger-a do oblaka označenog 3rd Party Portal.
Modul omogućava:
- Daljinski pristup invertoru
- Komunikaciju preko TCP/IP (Ethernet), port 502
- Jednostavnije podešavanje i praćenje preko veb interfejsa
Pomoću FlexOM Gateway-a invertoru možete pristupiti preko mreže. U većini slučajeva direktno RS485 podešavanje preko računara više nije potrebno.
Zvanična dokumentacija: Korisnički priručnik za CPS FlexOM Gateway.
6 Prijavite se na Reduxi veb interfejs
Reduxi veb interfejs možete da otvorite na dva načina:
Tekstualni opis ove slike
Snimak ekrana tri ekrana mobilne aplikacije Reduxi jedan pored drugog, sa cijan okvirima i brojčanim oznakama 2 do 4. Levi ekran (dashboard, tamna tema): ikona menija gore levo označena okvirom i oznakom 2; logotip 'reduxi'; kartice 'Real time data' (aktivna) i 'Statistics'; cena 5.79 € i temperatura 3.2 °C; dijagram toka energije sa kućom u sredini (-1.25 kW) i ikonama sa vrednostima 69.0 W, 1.3 kW, 1.1 kW (crveni prsten), -165.0 W sa 97 % (crveni prsten) i vrednostima 0.0 W pri dnu; kartice 'Power' i 'Energy'; donja navigacija: Dashboard, Diagnostics, Device control, Settings. Srednji ekran (bočni meni): logotip 'reduxi', 'Number of locations: 1233', naslov 'Reduxi device management', stavke '+ Add Reduxi location' i 'Reduxi devices' (označeno okvirom i oznakom 3), zatim 'My profile' i 'About app'. Desni ekran (stranica uređaja): Back; slika crnog Reduxi kontrolera sa dva Ethernet priključka; status 'Connected'; kartica 'Update available': 'New update is available for your Reduxi device.' sa dugmetom 'Download and install update'; kartica 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' sa dugmetom 'Activate tunnel connection' (označeno okvirom i oznakom 4); kartica 'Unit details' sa poljem 'Unit ID'.
Tekstualni opis ove slike
Snimak ekrana sastavljen od dva dela jedan pored drugog. Levi deo: ekran mobilne aplikacije Reduxi na tamnoj pozadini. Gore: dugme Back; slika crnog Reduxi kontrolera sa dva Ethernet priključka i redom stezaljki; status 'Connected' sa ikonom Wi-Fi. Kartica 'Update available': 'New update is available for your Reduxi device.' sa dugmetom 'Download and install update'. Kartica 'Connect to configurator' sa ikonom ključa: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' i dugme 'Open configurator', označeno cijan okvirom i brojčanom oznakom 5. Ispod: kartica 'Unit details' sa poljem 'Unit ID' (vrednost nije vidljiva). Desni deo: Reduxi Configurator otvoren u pregledaču, označen cijan okvirom i brojčanom oznakom 6. Zaglavlje: strelica nazad, 'Tunnel connection', ikona za ponovno učitavanje. Leva bočna traka sa ikonama (munja, čip, munja, stubni grafikon, zupčanik). Stranica 'Home' sa zelenom ikonom veze. Zeleno obaveštenje: 'New patch available. Click here to apply.' sa znakom zatvaranja X. Vreme 09:12:56. Dijagram toka energije sa kućom u sredini (1.700 kW) i ikonama za mrežu (0.000 kW), solar (1.700 kW), bateriju (zelena, 0.000 kW i 0.800 kW), uređaj levo (0.900 kW), električno vozilo i punjač ili uređaj pri dnu. Oznaka 'Energy manager' pri dnu.
http://reduxi.local. IP adresu kontrolera možete da pronađete na listi uređaja Vašeg rutera ili u aplikaciji Reduxi pod Reduxi devices.admin · Lozinka: admin (fabrička podrazumevana vrednost)Tekstualni opis ove slike
Snimak ekrana stranice za prijavu u Reduxi Configurator u prozoru pregledača Chrome. Adresna traka prikazuje 'Not secure' i 'reduxi.local'; adresna traka je označena cijan okvirom, a njena uvećana kopija (cijan okvir, tekst 'Not secure reduxi.local') prikazana je levo, povezana cijan linijom. Pozadina stranice: svetlosivi linijski crtež kuće sa solarnim panelima (zeleno), zidnom kutijom, invertorom, automobilom i punjačem. Gore levo: logotip 'reduxi configurator'. U sredini je okvir za prijavu sa naslovom 'Login', izborom jezika (engleska zastava, 'English'), poljem za korisničko ime i poljem za lozinku i tamnim dugmetom 'Login'.
Tekstualni opis ove slike
Snimak ekrana veb interfejsa Reduxi Configurator nakon prijave, svetla tema. Gore levo: logotip 'reduxi configurator'. Zaglavlje: 'Home' levo, zeleni status 'Connected' gore desno. Leva bočna traka: raširen odeljak 'Devices' sa listom stavki, zatim sklopljeni odeljci 'Manager', 'Configuration' i 'Settings'. Glavni deo: dijagram toka energije. Kuća u sredini sa prstenom, vrednost 24.20 kW. Ikona mreže gore levo, 24.20 kW (crvena tačka na njenoj liniji). Ikona solara gore desno, vrednost '-'. Leva ikona (baterija ili uređaj), 6.700 kW (zelena tačka na njenoj liniji). Desne ikone (baterijsko skladište i uređaj), vrednosti '-'. Ikona EV punjača dole levo, 31.00 kW. Još jedna ikona uređaja dole desno. Oznaka 'Energy manager' ispod kuće.
7 Dodajte CHINT invertor u Reduxi
Pomoću ovih koraka dodajete novi CHINT string invertor ili uređujete postojeći.
7.1 Basic settings
Prijavite se na Reduxi Configurator (pogledajte tačku 6) i kliknite na + Add device.
Tekstualni opis ove slike
Snimak ekrana leve bočne trake aplikacije Reduxi Configurator. Gore: reduxi logotip sa tekstom CONFIGURATOR. Skupljeni odeljci: Devices (ikona plus) i Strategies (ikona plus). Ispod dva dugmeta jedno pored drugog: Add device (ikona plus, označeno plavim okvirom) i Add strategy (ikona plus). Ispod njih dve stavke: Settings i Profile. Oblast desno od bočne trake je prazna i bela.
U prvom koraku izaberite osnovne parametre uređaja:
- Device type:
Solar power plant - Type:
CHINT CPS String Inverter - Name: naziv po Vašem izboru
Tekstualni opis ove slike
Snimak ekrana čarobnjaka za dodavanje uređaja u aplikaciji Reduxi Configurator, korak 1 od 3. Traka napretka sa tri koraka: 1 Basic settings (aktivan, crni krug), 2 Communication channel (sivo), 3 Advanced settings (sivo). Naslov: Basic settings. Polja: Device type * : prazna padajuća lista; Type * : prazna padajuća lista; Name * : prazno tekstualno polje. Dugmad: Back (dole levo), Next (dole desno, tamno).
7.2 Communication channel
Unesite komunikacione parametre:
| Parametar | Vrednost |
|---|---|
| Veza |
TCP/IP (FlexOM Gateway) |
| IP | IP adresa gateway-a |
| Port | Uvek 502
|
| Modbus unit ID | Modbus adresa (Address (Modbus ID)) invertora, podešena u tački 4 |
Tekstualni opis ove slike
Snimak ekrana čarobnjaka za uređaje u aplikaciji Reduxi Configurator, korak 2 od 3. Indikator koraka: 1 Basic settings (završeno, crno), 2 Communication channel (trenutni, crno), 3 Advanced settings (sivo, nije dostignut). Naslov: Communication channel and device configuration. Polja: Connection: TCP/IP (padajuća lista); IP: prazno; Port: 502; Modbus unit ID: 1; Read optimizers: prekidač isključen, oznaka No. Napomena ispod prekidača: Measurements from optimizers are only available on MQTT and other connectors. When readout from optimizers is enabled, battery and solar regulation is only possible in 30-60 seconds interval. Dugmad: Back, Test communication, Next (crno).
7.3 Test communication
Dugme Test communication nalazi se ispod svih komunikacionih podešavanja. Ako test uspe, kliknite na Done: samo Done kreira uređaj.
Tekstualni opis ove slike
Snimak ekrana donjeg reda dugmadi obrasca u aplikaciji Reduxi Configurator. Levo: dugme Back. Desno: dugme "Test communication" označeno plavim okvirom, a desno od njega tamno dugme Next.
Test daje jedan od dva rezultata:
Tekstualni opis ove slike
Snimak ekrana dijaloga Test communication u aplikaciji Reduxi Configurator sa X za zatvaranje gore desno. Zeleni tekst u belom okviru: Successful readout from device. Active power: -38491 W; Export active energy: 159710470 Wh; Max. active power: 0 W; Min. active power: -110000 W; PV current: 17.38 A; PV voltage: 376.075 V; Voltage L1: 226.9 V; Voltage L2: 231.1 V; Voltage L3: 229.1 V. Tamno dugme Close dole desno.
Tekstualni opis ove slike
Snimak ekrana dijaloga Test communication u aplikaciji Reduxi Configurator sa ikonom za zatvaranje (x) gore desno. Beli okvir sa rezultatom i crvenim tekstom: Unable to communicate with device. Dugme: Close (tamno, dole desno).
7.4 Advanced settings
Napredna podešavanja su opciona i zavise od potreba lokacije na kojoj je Reduxi Controller instaliran. Kada završite, kliknite na Done dole desno.
Tekstualni opis ove slike
Snimak ekrana čarobnjaka za dodavanje uređaja u aplikaciji Reduxi Configurator, korak 3 od 3 (Advanced settings). Traka napretka sa tri crna kruga: 1 Basic settings, 2 Communication channel, 3 Advanced settings (aktivno). Naslov: Advanced settings. Osam pitanja sa odgovorom da/ne, svako sa isključenim prekidačem i malim podrazumevanim nagoveštajem sa desne strane: Do you want to set data-saving interval? (Default: 1 min); Do you want to set reading delay? (Default: 1000 ms); Do you want to set writing delay? (Default: 1000 ms); Do you want to set power generation limits and capabilities?; Do you want to set power consumption limits and capabilities?; Do you want to limit communication with the device to read-only? (Default: No); Do you want to invert direction for energy import and export? (Default: No); Do you want to exclude device from summary? (poslednje pitanje, sitan tekst; Default: No). Donji red od tri padajuće liste: L1 is connected to main feed: L1; L2 is connected to main feed: L2; L3 is connected to main feed: L3. Dugmad: Back (levo) i tamno dugme sa desne strane (oznaka sitna, piše Done).
8 Proverite očitavanja
8.1 Last measurements
Nakon uspostavljanja komunikacije proverite izmerene vrednosti kao dodatni test. Kliknite na Device na početnoj stranici Reduxi Configurator-a i u stablu izaberite novododati CHINT invertor.
Tekstualni opis ove slike
Snimak ekrana stranice Last measurements invertora u aplikaciji Reduxi Configurator. Kartice: Last measurements (izabrano), Analyze, Archive. Gore desno: padajuća lista intervala osvežavanja Each second i ikona osvežavanja. Kartica Control type: dugmad Auto (izabrano, tirkizno), Manual, Off, Boost; vremenska oznaka 05. 06. 2024 10:32:57. Kartica Current: PV current 17.95 A. Kartica Voltage: PV voltage 315.53 V; Voltage L1 229.90 V; Voltage L2 229.70 V; Voltage L3 229.10 V. Kartica Power: Active power -41.2 kW; Export active power 41.2 kW; Export active power limit (bez vrednosti, jedinica kW); Import active power 0.0 kW; Max. active power 0.0 kW; Min. active power -110.0 kW. Kartica Energy: Export active energy 155,990.5 kWh. Kartica Other: Communication error OFF; Control type AUTO. Svaka vrednost ima datum i vremensku oznaku 05. 06. 2024 oko 10:34:02 (vrednost Communication error 10:33:09).
8.2 Uključite upravljanje pomoću Reduxi-ja
Da bi strategija upravljala uređajem, podesite režim upravljanja na Automatic. U ručnom režimu možete testirati rad različitih stanja.
Za definisanje strategije pogledajte Strategije za Reduxi kontroler.
Nakon što dodate uređaj i proverite vrednosti, možete ga pregledati i njime upravljati u Reduxi aplikaciji.
✓ Rezime
Priprema (tačke 1–2): nabavite dokumentaciju. Pripremite oklopljeni RS485 kabl i laptop ili tablet. Za invertore bez ekrana dodajte RS485 na USB adapter.
CHINT invertor (tačke 3–5): povežite RS485 A i B sa Reduxi Controller-om. Za više invertora koristite daisy chain, sa S2 ON na prvom i poslednjem. Na svakom invertoru podesite jedinstvenu Modbus adresu. Opciono dodajte FlexOM Gateway.
Dodavanje u Reduxi (tačke 6–7): prijavite se na Reduxi veb interfejs. Dodajte uređaj kao Solar power plant tipa CHINT CPS String Inverter, unesite komunikacioni kanal, pokrenite Test communication i kliknite na Done.
Puštanje u rad (tačka 8): proverite očitavanja u meniju Device. Za upravljanje strategijom podesite režim upravljanja na Automatic.
→ Česti problemi
| Problem | Rešenje |
|---|---|
| Test communication ne uspeva | Proverite RS485 A i B (pogledajte tačku 3). Proverite da li svaki invertor ima sopstvenu Modbus adresu (pogledajte tačku 4) i da li se podudara sa Modbus unit ID-jem u Reduxi-ju. |
| Više invertora, ne odgovaraju svi | Koristite daisy chain, a ne zvezdasto povezivanje. Uključite S2 na prvom i poslednjem invertoru (pogledajte tačku 3, tačka 3.2). |
| FlexOM Gateway ostaje van mreže | Otvorite portove LAN zaštitnog zida u oba smera: TCP 1884 ka 47.254.52.209 (pogledajte tačku 5). |
| Open configurator se ne otvara ili ostaje prazan | Tunel još nije aktivan. Sačekajte oko 30 sekundi i proverite da li je kontroler na mreži. |
Prijava sa admin se odbija |
Lozinka je promenjena tokom instalacije. Pitajte instalatera. Lozinka za Reduxi nalog ovde ne radi. |
reduxi.local se ne učitava |
Vaš uređaj nije u istoj mreži kao kontroler. Koristite IP adresu ili tunelsku vezu. |
| Test komunikacije ne uspeva, uređaj je offline | Proverite dostupnost, IP adresu / port / unit ID i da li je protokol omogućen na uređaju. |
