Višeslojno regulisanje snage
Nalaže ograničenja uvozne/izvozne snage mreže na svakoj električnoj tački povezivanja lokacije istovremeno — na primer na svakom transformatoru ili pod-brojilu — tako da kombinovane aktivnosti na podređenim granama ne mogu premašiti ono što upstream veza može bezbedno da podnese.

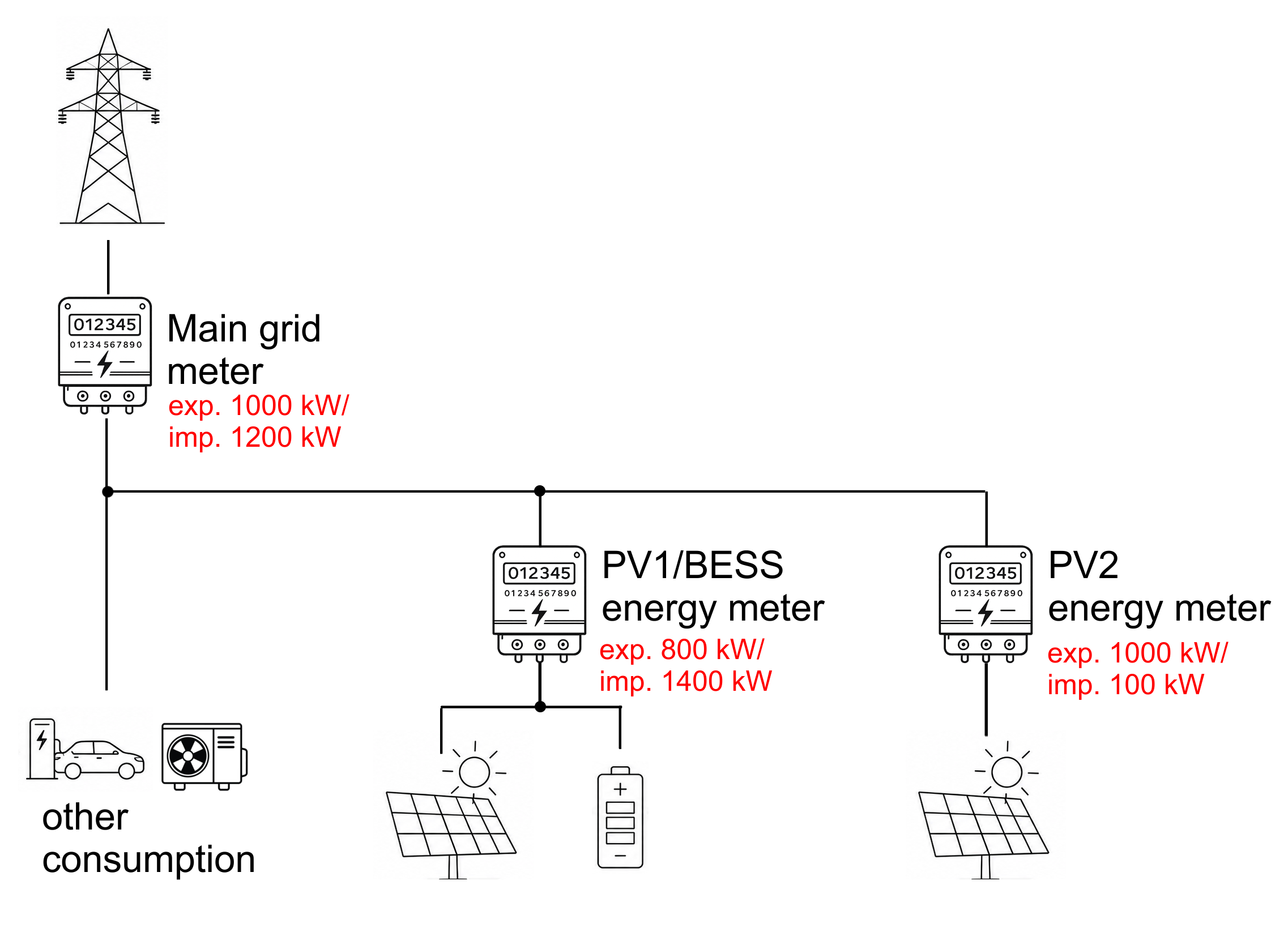

Primer višestepene regulacije. Šematski prikaz glavnog brojila mreže koje napaja tri podređene grane, sa ili bez namensko izolovanog brojila energije:
- ostala potrošnja (punjač za EV i HVAC),
- PV1/BESS brojilo energije koje napaja solarni niz i bateriju,
- i PV2 brojilo energije koje napaja drugi solarni niz.
U ovom primeru, obe grane imaju visoku ocenu izvoza/uvoza kao glavna tačka povezivanja. Ako bi obe podređene grane radile sa svojim punim pojedinačnim kapacitetom istovremeno, kombinovana snaga bi premašila sopstveni limit od 1000/1200 kW glavne veze — što je scenario koji višestepena regulacija dizajnirana da spreči.
Pregled
Višestepena regulacija proširuje logiku ograničenja snage kontrolera sa jedne tačke merenja na svaki relevantan nivo električne hijerarhije lokacije: glavnu vezu sa mrežom i svaku podređenu električnu vezu ili brojilo energije ispod nje. Podređeni nivo je obično brojilo energije sa pod-granom za energiju, ali se isti mehanizam primenjuje uopštenije na bilo koju električnu vezu ili transformator energije u hijerarhiji. Svaki nivo se meri sopstvenim brojilom i konfiguriše kao sopstveni Strategija, sa sopstvenim ograničenjima uvoza/izvoza i lokalnim ponašanjem optimizacije (na primer, rezanje konica).
Regulacija je hijerarhijska: podređeni nivo nikada ne može uzrokovati da kombinovana snaga na nadređenom nivou premaši postavljeni limit tog nadređenog nivoa, iako svaki nivo takođe primenjuje sopstveni lokalni limit. Ovo je neophodno jer su lokacije obično izgrađene sa glavnom vezom koja napaja dve ili više manjih podređenih veza, svaka sa nižim kapacitetom, blizu ili čak višim u poređenju sa sopstvenim kapacitetom glavne veze. Ako bi svaki podređeni nivo mogao da koristi punu deklarisanu snagu istovremeno, njihova kombinovana snaga bi mogla premašiti ono za šta je glavna veza zapravo deklarisana.
Prekoračenje deklarisanog kapaciteta uvoza/izvoza na tački povezivanja može isključiti brojilo ili čak pregoreti zaštitne osigurače, što zauzvrat dovodi do visokih troškova zamene i poziva servisera, produženog zastoja i izgubljenog prihoda od proizvodnje dok je veza van funkcije.
Preduslovi
- Lokacija sa više od jednog električnog nivoa za regulaciju — glavna veza sa mrežom plus najmanje jedna podređena električna veza ili brojilo energije (obično grana transformatora). Jednonivou lokacijama nije potrebna višeslojna regulacija.
- Namensko, nezavisno čitljivo brojilo na svakom nivou kojem je potreban sopstveni limit (glavna veza i svaka podređena veza).
- Svaki nivo konfiguran kao sopstvena Strategija u platformi kontrolera.
- Može postojati više od dva nivoa strategija. Takođe može biti mešavina redovnih jednonivou strategija sa višeslojnim strategijama. Korisnik može potpuno fleksibilno definisati strukturu.
- Ako se koristi režim optimizacije AI menadžera energije na lokaciji, mora biti dodeljen najvišem (glavnom) nivou strategije
Kako funkcioniše
- Svaki nivo je sopstvena Strategija.Strategija se obično imenuje po fizičkom uređaju koji predstavlja, na primer glavno brojilo energije mreže ili podređeno („PV“) brojilo energije. Svaka Strategija nezavisno meri svoj nivo i može pokretati sopstveni režim optimizacije (na primer, rezanje konica ili sopstvenu potrošnju).
- Limiti se primenjuju odozgo nadole.Svaki nivo ima sopstvene Min./Max. uvoznu i izvoznu aktivnu snagu limita. Ako kombinovana snaga na nadređenom nivou dostigne svoj postavljeni limit, kontroler dodatno ograničava podređene nivoe ispod njega — čak i ako ti podređeni nivoi još nisu dostigli sopstvene pojedinačno postavljene limite.
- Neraspoređena snaga se dinamički redistribuira.Ako jedna grana troši ili izvozi manje od svog dodeljenog udela, rezultujuća slobodna snaga ispod nadređenog limita postaje dostupna drugim granama na istom nadređenom nivou, umesto da se statički rezerviše po grani.
- Struktura je definisana nadređenom Strategijom koja referencira podređenu Strategiju.Podređena Strategija se dodaje na listu „regulisanih uređaja“ nadređene Strategije, na isti način kao bilo koji drugi pojedinačni kontrolni uređaj. Kroz ovo, nadređena Strategija dobija instrukciju da kontroliše tu specifičnu podređenu/dete strategiju.
- AI menadžer energije optimizacioni režim mora biti na najvišem nivou.U slučaju implementacije AI strategije, ona mora biti na najvišem nivou, jer joj je potreban uvid u podatke koje prijavljuje svaka podređena strategija kako bi alocirala snagu na celoj lokaciji, AI menadžer energije optimizacioni režim je uvek postavljen na najvišem nivou strategije, nikada na podređenom. Podređeni nivoi se obično koriste za rezanje konica ili sopstvenu potrošnju.
Konfiguracija

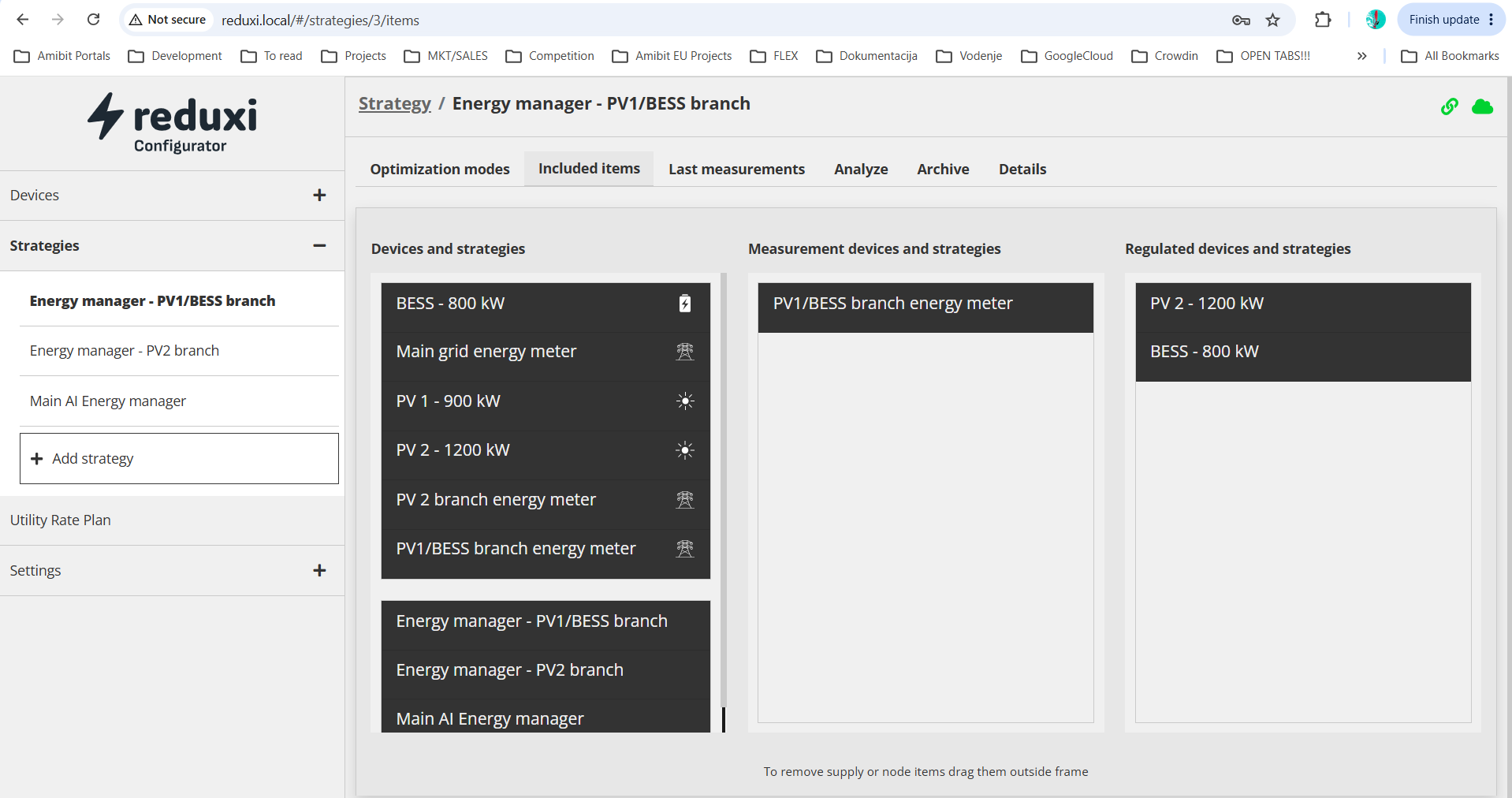

1.Prvo, kreirajte odvojenu podređenu Strategiju za svaku podređenu granu, sa sopstvenim Min./Max. uvoznim i izvoznim limitima.
2.Za svaku od ovih Strategija, otvorite Uključene stavke i dodelite tri grupe: brojilo korišćeno za merenje tog nivoa (Merni uređaji i strategije), uređaje koje Strategija kontroliše (Regulisani uređaji i strategije), i — opcionalno — druge podređene strategije dostupne za kontrolu (Regulisani uređaji i strategije).
3.Podesite režim optimizacije (na primer, sopstvena potrošnja)

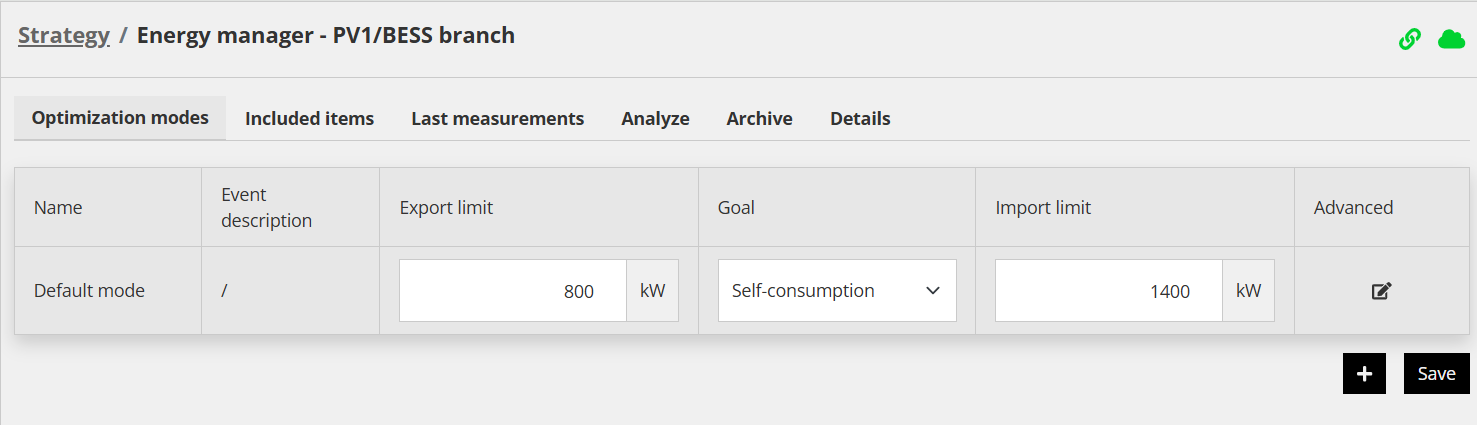

Primer tipičnog podešavanja podređene strategije
4.Nakon definisanja svih podređenih strategija, kreirajte Strategiju za glavni (najviši) nivo i konfigurišite njena podešavanja mreže: Min./Max. uvoznu aktivnu snagu i Min./Max. izlaznu aktivnu snagu.
Kao najvažniji korak, za ovu glavnu Strategiju, otvorite Uključene stavke i dodelite tri grupe: brojilo korišćeno za merenje tog nivoa (Merni uređaji i strategije) – obično je to brojilo mreže, uređaji koje Strategija kontroliše (Regulisani uređaji i strategije), i — najvažnije — dodajte druge podređene strategije koje glavna strategija takođe treba da kontroliše (Regulisani uređaji i strategije).Kao najvažniji korak, za ovu glavnu Strategiju, otvorite Uključene stavke i dodelite tri grupe: brojilo korišćeno za merenje tog nivoa (Merni uređaji i strategije) – obično je to brojilo mreže, uređaji koje Strategija kontroliše (Regulisani uređaji i strategije), i — najvažnije — dodajte druge podređene strategije koje glavna strategija takođe treba da kontroliše (Regulisani uređaji i strategije).

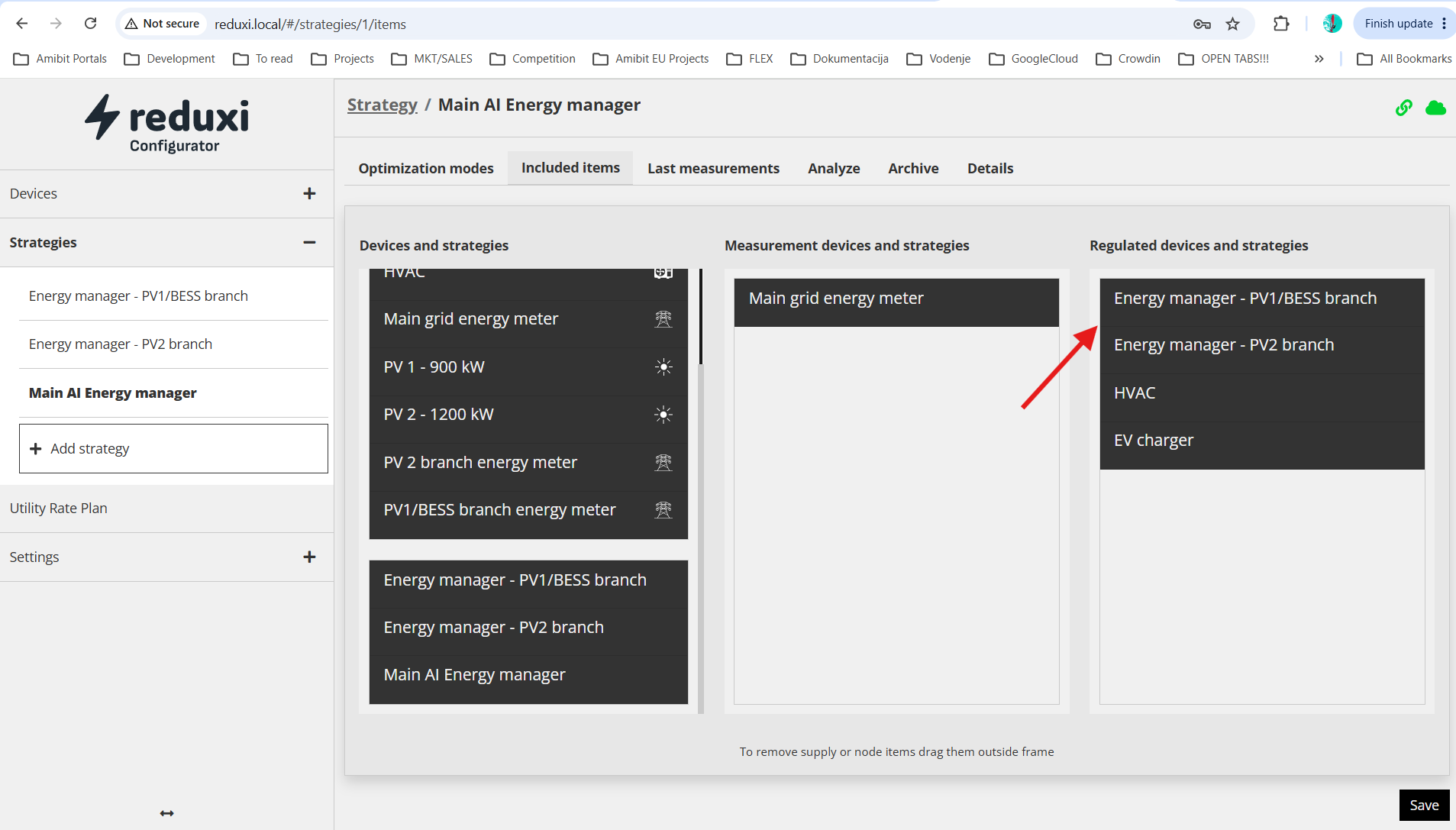

Ekran za konfiguraciju uključenih stavki za glavnu strategiju, prikazuje regulisane uređaje uključujući dve strategije podređenog nivoa.

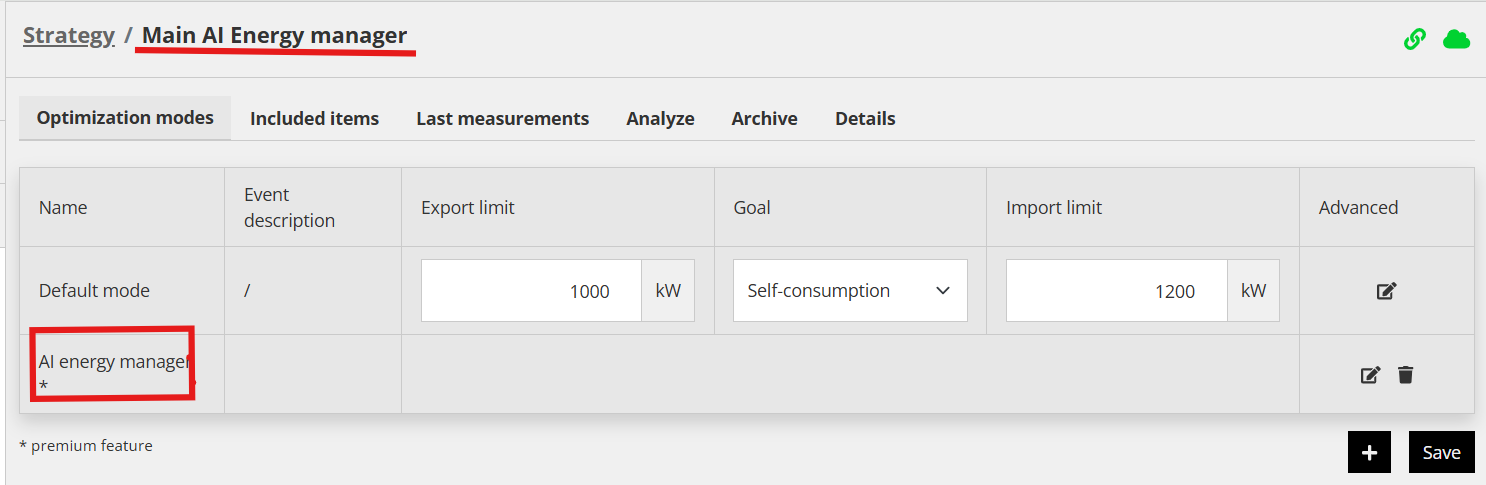

6.Ako lokacija koristi AI menadžer energije optimizacioni režim, dodajte ga samo najvišem nivou Strategije, ni na jednu podređenu Strategiju.
7.Pojedinačni uređaji, kao što je baterija, takođe imaju sopstvena Min./Max. polja aktivne snage na nivou uređaja. Ovo izražava sopstvenu deklarisanu snagu uređaja i odvojeno je od limita uvoza/izvoza na nivou strategije.
Ograničenja i važne napomene
- Višeslojna regulacija je značajna samo za lokacije sa više od jednog merenog nivoa. Dodaje dodatnu konfiguraciju (posebna Strategija, dodela brojila i vrednosti limita po nivou) koja nije potrebna lokaciji sa jednim nivoom.
- Sopstveni Min./Max. podređene Strategije. limiti uvoza/izvoza se primenjuju zajedno sa — ne umesto — limitom njenog nadređenog. Stroži od dva efektivno upravlja podređenom granom u bilo kom datom trenutku.
Otvorena pitanja/ograničenja
- Rukovanje baterijom i opterećenjem koje deli isto pod-brojilo. Kada se baterija i zajedničko opterećenje nalaze iza istog podređenog brojila, a kapacitet uvoza/izvoza tog brojila je niži od sopstvene deklarisane snage baterije, rešenje možda još uvek nije optimalno. Nemojte tretirati ovaj scenario kao dokumentovanu, podržanu konfiguraciju dok se ne potvrdi.
- Da li raspored ili prognoza prosleđena podređenoj Strategiji uzima u obzir limite i očekivanu potrošnju daljih podređenih nivoa ispod nje, ili samo odražava nivo neposredno iznad nje. Ovo je trenutno otvoreno i nije u potpunosti podržano.
- Srodna mogućnost: više Flex jedinica po lokaciji - Jedan kontroler/lokacija može registrovati više od jedne nezavisne „Flex“ jedinice — koristi se za učešće u programima odgovora na potražnju ili balansiranja mreže — dodeljivanjem različitih uređaja različitim strategijama, svaka sa sopstvenim sertifikovanim brojilom. Ovo omogućava jednoj fizičkoj lokaciji da ponudi dve ili tri odvojene jedinice fleksibilnosti agregatoru umesto samo jedne za celu lokaciju. Ovo je trenutno otvoreno i nije u potpunosti podržano.
Rešavanje problema
| Problem | Mogući uzrok | Preporučena akcija |
|---|---|---|
| Podređena grana se čini više ograničenom nego što bi njena sopstvena konfigurisana granica sugerisala. | Postignut je limit nadređenog nivoa, tako da kontroler dodatno ograničava podređenu granu, kao što je i dizajnirano. | Proverite karticu Analiza nadređene Strategije za isti vremenski period da biste potvrdili da li je njen limit uvoza/izvoza dostignut. |
| Stvarna snaga uređaja je niža od one koju je prognozirao ili planirao modul. | Postignut je limit strategije ili uređaja na nivou uređaja i pravilno je ograničio izlaz ispod prognoze. | Uporedite liniju limita grafikona Analize Strategije sa poljima Min./Max. aktivne snage da biste potvrdili koji je limit primenjen. |
Često postavljana pitanja
Gde treba postaviti AI menadžer energije optimizacioni režim na lokaciji sa više nivoa?
Uvek na najvišem nivou Strategije. Potrebni su mu podaci od svake podređene strategije da bi pravilno alocirao snagu na celoj lokaciji, što dobija samo kada je postavljen na vrh hijerarhije.
Može li jedna grana koristiti više od svog „udela“ nadređenog limita?
Da. Alokacija između grana je dinamička: ako jedna grana koristi manje od svog udela, druge grane pod istim nadređenim nivoom mogu koristiti oslobođeni kapacitet, sve dok se ukupni limit nadređenog nivoa ne prekorači.
Može li jedna lokacija ponuditi više od jedne jedinice fleksibilnosti (Flex) agregatoru?
Da — dodeljivanjem odvojenih uređaja odvojenim strategijama, svaka sa sopstvenim sertifikovanim brojilom, jedna lokacija može registrovati dve ili tri nezavisne Flex jedinice umesto jedne za celu lokaciju.
