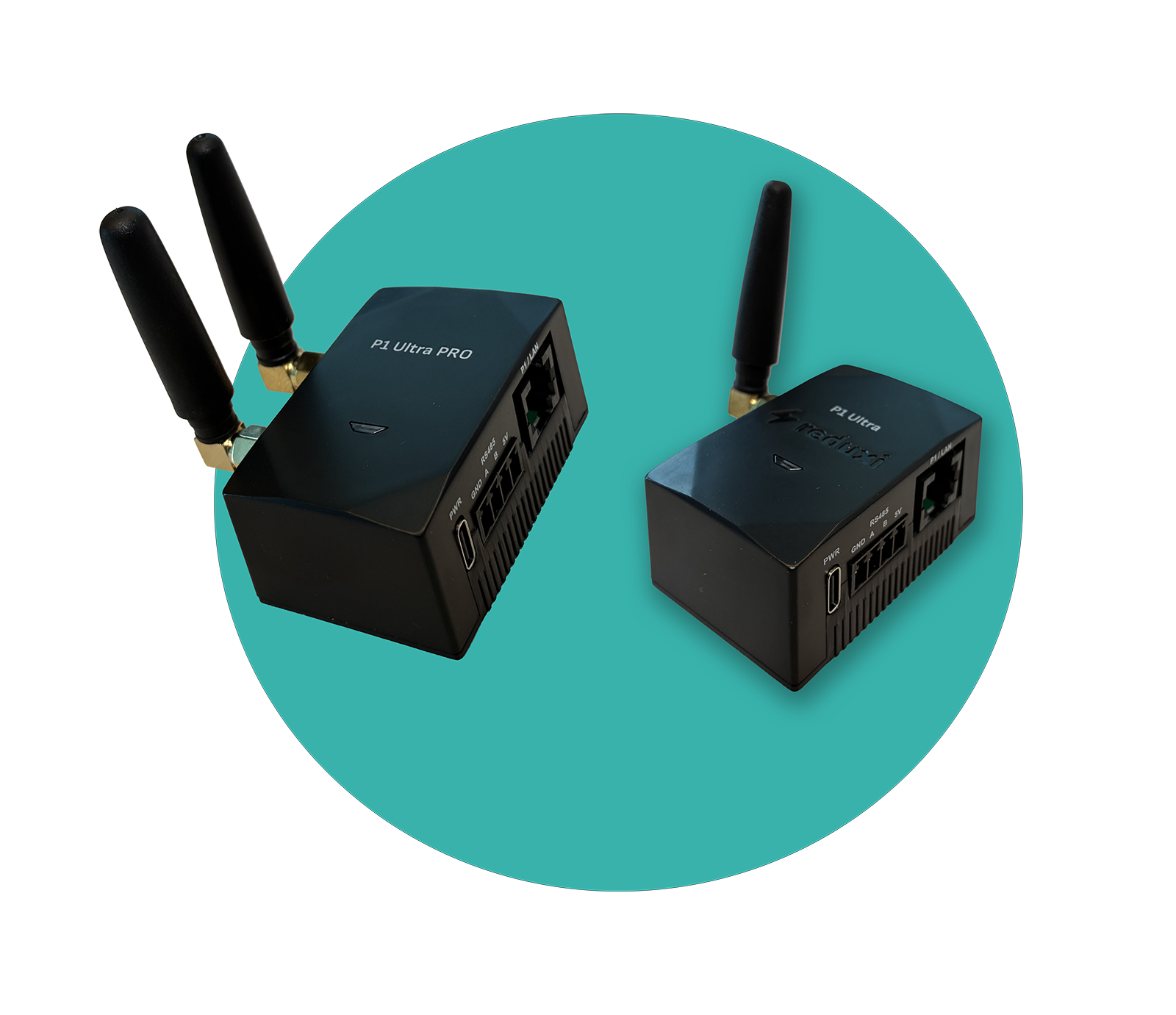

1 O uređajima P1 Ultra i P1 Ultra Pro

1.1 Opis uređaja

Uređaj prikuplja podatke sa pametnog brojila i pretvara komunikaciju brojila u TCP/IP komunikaciju. Prosleđuje podatke uređaju Reduxi Controller.

P1 Ultra Pro takođe podržava LTE preko SIM kartice i spoljne LTE antene. Za LTE konfiguraciju pogledajte ⁠tačku 4⁠.

Podržani interfejs i komunikacioni protokol zavise od modela pametnog brojila i zemlje.

1.2 Podržani interfejsi brojila i komunikacioni protokoli

Interfejsi brojila:

• P1 / HAN / I1
• TTL (P1) preko RJ12
• M-Bus preko dvožične veze, RJ12 ili RJ45
• RS485 preko dvožične veze

Komunikacioni protokoli:

• DSMR (IEC 62056-21)
• DLMS/DSLM Push

Proverite listu podržanih modela pametnih brojila: Lista podržanih uređaja.

2 Potrebna oprema

Potrebne su Vam sledeće komponente:

• Reduxi P1 Ultra ili P1 Ultra Pro
• Napajanje za uređaj
• RJ12 kabl (isporučen) ili kabl sa istim redosledom žila na oba kraja (veza 1:1)
• Pametno brojilo sa aktiviranim HAN/P1 portom
• P1 Ultra Pro sa LTE: aktivna SIM kartica i spoljna LTE antena
• Reduxi Controller u istoj mreži
• Laptop ili tablet sa pristupom internetu za podešavanje uređaja u Reduxi

3 Povezivanje uređaja sa pametnim brojilom

3.1 Priključci uređaja

Priključci uređaja P1 Ultra

Tekstualni opis ove slike

Šema priključaka uređaja P1 Ultra. Gore: konturni crtež uređaja gledanog sa strane konektora sa oznakama PWR (USB-C port), RS485 sa stezaljkama GND, A, B, 5V i P1 / HAN (RJ12 utičnica). Ispod je šema povezivanja. Levo: Power Supply (ikona utikača) povezano linijom sa strelicom na PWR (USB-C). U sredini: RS485 blok stezaljki sa stezaljkama GND, A, B, 5VDC; strelice od GND, A i B vode naniže do oznaka GND, RS485_B i RS485_A (5VDC ima kratku liniju bez strelice). Desno: P1/HAN, RJ12 povezan linijom označenom P1 (RJ12 - TTL) M-bus sa Smart Meter (ikona brojila).

3.2 P1 / HAN (RJ12)

Ovaj komunikacioni konektor povezuje uređaj sa pametnim brojilom. Povežite ga sa aktiviranim HAN/P1 portom pametnog brojila isporučenim RJ12 kablom.

Proverite koja pametna brojila su podržana:

3.3 M-Bus

P1 Ultra i P1 Ultra Pro komuniciraju sa kompatibilnim pametnim brojilima preko M-Bus. M-Bus možete da povežete pomoću:

• dvožične M-Bus veze: pin 3 – M-Bus +, pin 4 – M-Bus –
• RJ12 konektora
• RJ45 konektora

Povežite dva M-Bus provodnika sa pametnog brojila na pinove 3 i 4 RJ12 konektora.

3.4 Povezivanje sa pametnim brojilom

4 Podešavanje uređaja P1 Ultra

4.1 Povezivanje na Wi‑Fi mrežu

1

Napajanje uređaja

Povežite uređaj na napajanje.

2

Povežite se na mrežu uređaja

Na telefonu ili računaru potražite Wi‑Fi mrežu P1WIFI i povežite se na nju.

3

Otvorite veb interfejs

Otvorite veb pregledač i idite na http://p1wifi.local

4

Log in

Korisničko ime: admin
Lozinka: odštampana na nalepnici uređaja.

Stranica za prijavu uređaja P1 Ultra

Tekstualni opis ove slike

Snimak ekrana stranice za prijavu u veb interfejs uređaja P1 Ultra. Reduxi logotip (munja i reč reduxi) sa tekstom P1 - ULTRA 2 ispod. Sivi okvir Sign-in sa naslovom Sign-in. Username: admin. Password: polje popunjeno, znakovi skriveni tačkama, sa ikonom oka desno. Tamno dugme Login.

5

Unesite Wi‑Fi pristupne podatke

Unesite pristupne podatke Vaše lokalne Wi‑Fi mreže. Preporučujemo dodelu statičke IP adrese uređaju. Zatim kliknite na Save u donjem desnom uglu. Uređaj se povezuje na izabranu Wi‑Fi mrežu i koristi podešenu IP adresu.

Kartica Network: Wi‑Fi SSID i lozinka

Tekstualni opis ove slike

Snimak ekrana veb interfejsa uređaja P1 Ultra, kartica Network. Gornje kartice: Home, Network (izabrana, tamna), Meter, Services, System. Odeljak Wi-Fi network sa zelenom oznakom statusa Connected (stubići signala). Use static IP address: prekidač označen sa No (isključen). Wi-Fi SSID: polje za unos, prazno, sa dugmetom za Wi-Fi skeniranje desno, u crvenom okviru. Password: polje za unos, prazno, sa ikonom oka, u crvenom okviru. Odeljak Wi-Fi Hotspot: Hotspot password: polje za unos, prazno, sa ikonom oka. Tekst upozorenja: This password will be used instead of the default password printed on the device. Dugmad pri dnu: tamno dugme sa zupčanikom levo; tamno dugme za čuvanje (ikona diska) desno, u crvenom okviru.

4.2 Postavke brojila

Na kartici Meter podesite:

• Country
• Meter type
• Meter name

Ako je na pametnom brojilu uključeno šifrovanje, unesite i potrebne parametre šifrovanja.

Ako brojilo koristi strujne transformatore (CT), kliknite na ikonu dodatnih postavki pri dnu. Tamo podešavate odnose CT i VT.

Kartica Meter

Tekstualni opis ove slike

Snimak ekrana kartice Meter veb interfejsa uređaja P1 Ultra. Naslov Meter sa crvenom oznakom Disconnected gore desno. Crveni okvir obuhvata polja obrasca: Country: Slovenia (padajuća lista); Meter type: Iskraemeco AM550 (padajuća lista); Meter name: AM550 - Main meter; Meter message structure: Slovenia (padajuća lista); Meter cipher key (optional): prazno; Meter authentication key (optional): prazno. Ispod okvira: Baud rate: 38400 bits/s (zasivljeno); Data bits: 8; Stop bits: 1; Parity: None. Dugmad pri dnu: tamno dugme sa dve strelice levo, tamno dugme sa zupčanikom i tamno dugme za čuvanje (ikona diska) desno, označeno crvenim okvirom.

4.3 Postavke servisa

Pod Modbus izaberite jednu od dve opcije komunikacije.

Opcija 1: Modbus TCP/IP

Modbus TCP/IP

Tekstualni opis ove slike

Snimak ekrana odeljka Modbus u postavkama uređaja P1 Ultra. Naslov Modbus sa plavom oznakom Active gore desno. Enable: prekidač označen sa Yes (uključen). Crveni okvir obuhvata dve padajuće liste: Modbus mode: TCP/IP; Modbus register structure: Reduxi.

Opcija 2: Modbus RTU (RS485)

Modbus RTU (RS485)

Tekstualni opis ove slike

Snimak ekrana Modbus postavki uređaja P1 Ultra, režim RTU. Enable: prekidač označen sa Yes (uključen). Modbus mode: RTU (padajuća lista, u crvenom okviru); Modbus register structure: Reduxi (padajuća lista, u istom crvenom okviru). Poseban crveni okvir označava tamno dugme postavki (ikona zupčanika) desno. Drugi red: Device address: 1; Baud rate: 115200 bits/s; Data bits: 8; Stop bits: 1; Parity: None.

4.4 LTE veza (P1 Ultra Pro)

P1 Ultra Pro takođe podržava LTE sa SIM karticom i spoljnom LTE antenom.

1

Umetnite SIM karticu

Umetnite aktivnu SIM karticu u P1 Ultra Pro.

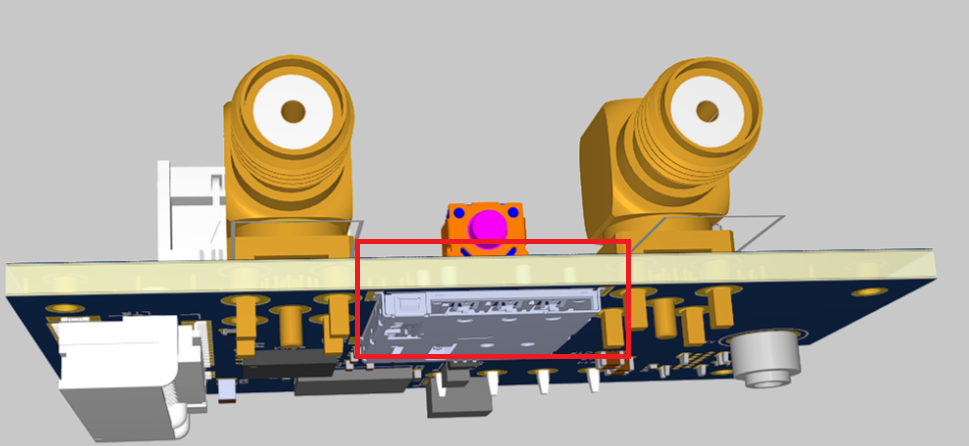

Slot za SIM karticu

Tekstualni opis ove slike

Render štampane ploče uređaja P1 Ultra Pro gledane sa strane. Ploča sa bež ivicama i plavom donjom stranom, dva zlatna antenska konektora uspravljena na ploči (levo i desno), mala crveno-narandžasta komponenta sa ružičastom sredinom između njih, beli konektor levo i sivi konektor dole levo, i zlatni pinovi duž donje strane. Crveni pravougaonik označava slot za SIM karticu, ravnu metalnu komponentu na donjoj strani ploče u sredini. Nema vidljivog teksta.

2

Povežite antenu

Povežite spoljnu LTE antenu.

3

Omogućite mobilnu mrežu

Omogućite Mobile network.

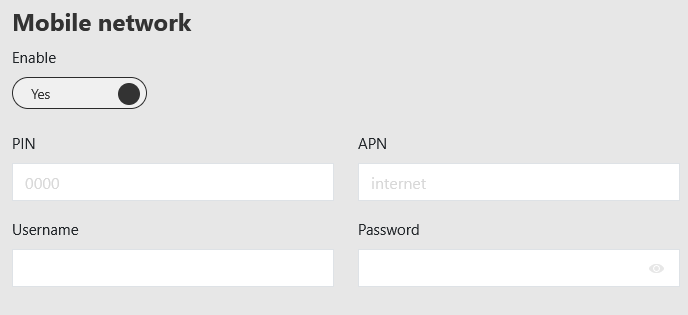

Postavke mobilne mreže

Tekstualni opis ove slike

Snimak ekrana postavki mobilne mreže uređaja P1 Ultra Pro. Naslov Mobile network. Enable: prekidač sa oznakom Yes (uključeno). Polja: PIN: prazno, sa sivim primerom teksta u polju (vrednost nije navedena); APN: prazno, sa sivim tekstom u polju internet; Username: prazno; Password: prazno, sa ikonicom oka.

4

Unesite APN

Unesite APN postavke koje zahteva Vaš mobilni operater.

5

Unesite pristupne podatke

Ako operater to zahteva, unesite korisničko ime, lozinku i PIN SIM kartice.

6

Sačuvajte

Sačuvajte konfiguraciju i proverite da li je LTE veza aktivna.

Potrebne APN postavke zavise od mobilnog operatera.

5 Prijava na Reduxi veb interfejs

Reduxi veb interfejs možete da otvorite na dva načina:

Aktivirajte tunelsku vezu (korak 3)

Tekstualni opis ove slike

Snimak ekrana tri ekrana mobilne aplikacije Reduxi jedan pored drugog, sa cijan okvirima i brojčanim oznakama 2 do 4. Levi ekran (dashboard, tamna tema): ikona menija gore levo označena okvirom i oznakom 2; logotip 'reduxi'; kartice 'Real time data' (aktivna) i 'Statistics'; cena 5.79 € i temperatura 3.2 °C; dijagram toka energije sa kućom u sredini (-1.25 kW) i ikonama sa vrednostima 69.0 W, 1.3 kW, 1.1 kW (crveni prsten), -165.0 W sa 97 % (crveni prsten) i vrednostima 0.0 W pri dnu; kartice 'Power' i 'Energy'; donja navigacija: Dashboard, Diagnostics, Device control, Settings. Srednji ekran (bočni meni): logotip 'reduxi', 'Number of locations: 1233', naslov 'Reduxi device management', stavke '+ Add Reduxi location' i 'Reduxi devices' (označeno okvirom i oznakom 3), zatim 'My profile' i 'About app'. Desni ekran (stranica uređaja): Back; slika crnog Reduxi kontrolera sa dva Ethernet priključka; status 'Connected'; kartica 'Update available': 'New update is available for your Reduxi device.' sa dugmetom 'Download and install update'; kartica 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' sa dugmetom 'Activate tunnel connection' (označeno okvirom i oznakom 4); kartica 'Unit details' sa poljem 'Unit ID'.

Open configurator (korak 4)

Tekstualni opis ove slike

Snimak ekrana sastavljen od dva dela jedan pored drugog. Levi deo: ekran mobilne aplikacije Reduxi na tamnoj pozadini. Gore: dugme Back; slika crnog Reduxi kontrolera sa dva Ethernet priključka i redom stezaljki; status 'Connected' sa ikonom Wi-Fi. Kartica 'Update available': 'New update is available for your Reduxi device.' sa dugmetom 'Download and install update'. Kartica 'Connect to configurator' sa ikonom ključa: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' i dugme 'Open configurator', označeno cijan okvirom i brojčanom oznakom 5. Ispod: kartica 'Unit details' sa poljem 'Unit ID' (vrednost nije vidljiva). Desni deo: Reduxi Configurator otvoren u pregledaču, označen cijan okvirom i brojčanom oznakom 6. Zaglavlje: strelica nazad, 'Tunnel connection', ikona za ponovno učitavanje. Leva bočna traka sa ikonama (munja, čip, munja, stubni grafikon, zupčanik). Stranica 'Home' sa zelenom ikonom veze. Zeleno obaveštenje: 'New patch available. Click here to apply.' sa znakom zatvaranja X. Vreme 09:12:56. Dijagram toka energije sa kućom u sredini (1.700 kW) i ikonama za mrežu (0.000 kW), solar (1.700 kW), bateriju (zelena, 0.000 kW i 0.800 kW), uređaj levo (0.900 kW), električno vozilo i punjač ili uređaj pri dnu. Oznaka 'Energy manager' pri dnu.

Ekran za prijavu na Reduxi Controller

Tekstualni opis ove slike

Snimak ekrana stranice za prijavu u Reduxi Configurator u prozoru pregledača Chrome. Adresna traka prikazuje 'Not secure' i 'reduxi.local'; adresna traka je označena cijan okvirom, a njena uvećana kopija (cijan okvir, tekst 'Not secure reduxi.local') prikazana je levo, povezana cijan linijom. Pozadina stranice: svetlosivi linijski crtež kuće sa solarnim panelima (zeleno), zidnom kutijom, invertorom, automobilom i punjačem. Gore levo: logotip 'reduxi configurator'. U sredini je okvir za prijavu sa naslovom 'Login', izborom jezika (engleska zastava, 'English'), poljem za korisničko ime i poljem za lozinku i tamnim dugmetom 'Login'.

Veb interfejs kontrolera nakon prijave

Tekstualni opis ove slike

Snimak ekrana veb interfejsa Reduxi Configurator nakon prijave, svetla tema. Gore levo: logotip 'reduxi configurator'. Zaglavlje: 'Home' levo, zeleni status 'Connected' gore desno. Leva bočna traka: raširen odeljak 'Devices' sa listom stavki, zatim sklopljeni odeljci 'Manager', 'Configuration' i 'Settings'. Glavni deo: dijagram toka energije. Kuća u sredini sa prstenom, vrednost 24.20 kW. Ikona mreže gore levo, 24.20 kW (crvena tačka na njenoj liniji). Ikona solara gore desno, vrednost '-'. Leva ikona (baterija ili uređaj), 6.700 kW (zelena tačka na njenoj liniji). Desne ikone (baterijsko skladište i uređaj), vrednosti '-'. Ikona EV punjača dole levo, 31.00 kW. Još jedna ikona uređaja dole desno. Oznaka 'Energy manager' ispod kuće.

6 Dodavanje uređaja P1 Ultra u Reduxi

Pomoću ovih koraka dodajete novi uređaj P1 Ultra ili menjate postojeći.

6.1 Osnovne postavke

Prijavite se u Reduxi Configurator (pogledajte ⁠tačku 5⁠) i kliknite na + Add device.

Dugme Add device

Tekstualni opis ove slike

Snimak ekrana levog menija Reduxi Configurator-a ispod logotipa reduxi Configurator. Stavke menija: Devices (otvoreno, sa znakom minus) sa dugmetom '+ Add device' (sa obrubom); Strategies (znak plus); Utility Rate Plan; Settings (znak plus). Desna strana je prazna i bela.

Izaberite osnovne postavke.

Osnovne postavke

Tekstualni opis ove slike

Snimak ekrana obrasca Basic settings u Reduxi Configurator-u, isečen na desnoj ivici. Polja: Device type *: Energy meter; Type *: P1 WiFi / Ultra; Name *: P1 WiFi / Ultra. Odeljak Include to strategy sa tabelom čiji su vidljivi redovi Strategy (red zaglavlja) i Energy manager (kolone sa desne strane su odsečene). Dugme Back u donjem levom uglu.

6.2 Postavke komunikacije

U postavkama komunikacionog kanala unesite parametre koji odgovaraju vašoj vezi sa pametnim meračem.

Postavke komunikacije

Tekstualni opis ove slike

Mali snimak ekrana obrasca Communication channel u Reduxi Configurator-u. Polje Connection * je padajuća lista sa trenutnom vrednošću TCP/IP i otvorenom listom od tri opcije: TCP/IP (istaknuto), Local serial port, MQTT. Ispod liste delimično je vidljiva oznaka Port * (odsečena).

Primer za TCP/IP:

Primer za TCP/IP

Tekstualni opis ove slike

Snimak ekrana obrasca Communication channel and device configuration u Reduxi Configurator-u (primer za TCP/IP). Polja: Connection *: TCP/IP (padajuća lista, u fokusu, sa plavim obrubom); IP *: p1wifi.local, sa crnim dugmetom Scan for IP sa desne strane; Port *: 502, sa crnim dugmetom Test port sa desne strane; Extended IP recovery (ikonica informacije): prekidač sa oznakom Yes (uključeno); Modbus unit ID *: 1. Dugmad pri dnu: Back (levo), Test communication i Done (crno, desno).

Možete uneti p1wifi.local ili IP adresu koju ste podesili u veb interfejsu uređaja P1 Ultra.

6.3 Testiranje komunikacije

Kliknite na Test communication pri dnu čarobnjaka. Test jednom očitava uređaj P1 Ultra i ništa ne čuva. Ako test uspe, kliknite na Done: uređaj se kreira tek klikom na Done.

Dugme Test communication

Tekstualni opis ove slike

Snimak ekrana donje trake sa dugmadima stranice alata Reduxi Configurator. Levo: dugme 'Back'. Desno: dugme 'Test communication' (označeno cijan okvirom) i tamno dugme 'Done'.

Dugme Done

Tekstualni opis ove slike

Snimak ekrana stranice 'Communication channel and device configuration' alata Reduxi Configurator. Connection *: TCP/IP (padajuća lista). IP *: 192.168.50.243, sa dugmetom 'Scan for IP'. Port *: 502, sa dugmetom 'Test port'. Modbus unit ID *: 1. Dugmad pri dnu: Back (levo), Test communication i Done (desno). Dugme Done označeno je cijan okvirom.

Ako test ne uspe, proverite:

• priključak RJ12 kabla
• Wi‑Fi vezu
• IP adresu
• strukturu poruke
• aktivaciju HAN porta na pametnom meraču

7 Provera očitavanja

7.1 Poslednja merenja

Nakon uspostavljanja komunikacije, kao dodatni test proverite vrednosti pod Devices u Reduxi Configurator-u.

7.2 Omogućavanje upravljanja preko Reduxi

Da biste podatke sa merača koristili u Reduxi strategiji, proverite postavke uređaja pod Devices u Reduxi Configurator-u.

Da biste postigli maksimalnu fleksibilnost i smanjili troškove energije uz dinamične cene i dinamične tarife, definišite strategiju kako je opisano u članku Strategije za Reduxi kontroler.

8 LED indikatori i fabričko resetovanje

8.1 LED indikatori

LED indikatori prikazuju trenutno stanje uređaja:

8.2 Fabričko resetovanje

Fabričko resetovanje preporučujemo:

• kada menjate pametni merač
• kada menjate mesto instalacije
• kada imate problema sa povezivanjem
• pre ponovnog podešavanja uređaja

9 Rešavanje problema

Ako komunikacija ne radi, proverite sledeće tačke.

9.1 Veza sa pametnim meračem

• HAN/P1 port mora biti aktiviran.
• RJ12 kabl mora biti ispravno priključen.
• Kabl mora imati ožičenje 1:1.

9.2 Pristup konverteru

Pokušajte da otvorite http://p1wifi.local ili IP adresu konvertera.

9.3 Lokalna mreža

• Konverter mora biti u istoj mreži kao Reduxi Controller.
• Proverite jačinu Wi‑Fi signala.

9.4 Konfiguracija

Proverite:

• IP adresu konvertera
• strukturu poruke
• izabrani model pametnog merača

9.5 Fabričko resetovanje

Ako ovi koraci ne reše problem, izvršite fabričko resetovanje (pogledajte ⁠tačku 8⁠) i ponovo podesite uređaj.

9.6 Pametni merači sa više vrsta HAN/P1 komunikacije

Neki pametni merači podržavaju više vrsta HAN/P1 komunikacije. Ako imate problema sa komunikacijom, proverite:

• da li je HAN port aktiviran
• koji komunikacioni protokol koristi pametni merač
• da li ste u Reduxi Configurator-u izabrali ispravan model pametnog merača
