Povežite i konfigurišite P1 WiFi Ultra/ P1 WiFi Ultra PRO sa Energy meter i Reduxi Controller

Updated

1. Opis uređaja

Uređaj prikuplja podatke sa pametnog brojila i pretvara komunikaciju brojila u TCP/IP komunikaciju, koja se zatim prosleđuje Reduxi Controlleru.

P1 Ultra Pro dodatno podržava LTE povezivost putem SIM kartice i eksterne LTE antene. Za LTE konfiguraciju, pogledajte odeljak 4.3.

Podržani interfejs i komunikacioni protokol zavise od specifičnog modela pametnog brojila i zemlje.

Podržani interfejsi brojila i komunikacioni protokoli

Interfejsi brojila:

  • P1 / HAN / I1
  • TTL (P1) preko RJ12
  • M-Bus preko 2-žične veze, RJ12 ili RJ45
  • RS485 preko 2-žične veze

Komunikacioni protokoli:

  • DSMR (IEC 62056-21)
  • DLMS/DSLM Push

Proverite odeljak Brojači energije da biste videli koji su modeli pametnih brojila podržani.

2. Povezivanja uređaja

RS485 se koristi za povezivanje dodatnih uređaja i nije neophodan za osnovni rad P1 Ultra.

2.1 P1 / HAN (RJ12)

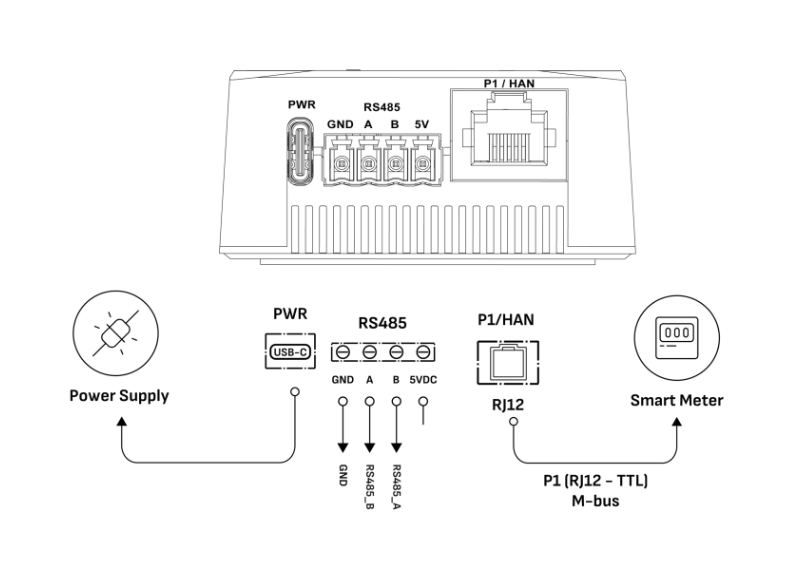

Komunikacioni konektor koji se koristi za povezivanje uređaja sa pametnim brojilom.

Povežite ga na aktivirani HAN/P1 port pametnog brojila koristeći isporučeni RJ12 kabl.

Proverite odeljak Brojači energije da biste videli koji su uređaji podržani. https://support.reduxi.eu/hc/articles/13569263439249-List-of-supported-devices



P1 Ultra / Ultra Pro podržava komunikaciju sa kompatibilnim pametnim brojilima preko M-Bus-a.

M-Bus se može povezati pomoću:

  • 2-žična M-Bus veza,
    Pin 3 – M-Bus +
    Pin 4 – M-Bus -
  • RJ12 konektor,
  • RJ45 konektor.

Povežite dve M-Bus žice sa pametnog brojila na pinove 3 i 4 RJ12 konektora.

Važno: Povezivanje M-Bus-a i dodela pinova na pametnom brojilu mogu se razlikovati u zavisnosti od modela brojila. Uvek proverite dokumentaciju proizvođača brojila pre povezivanja.

3. Povezivanje na pametno brojilo

  1. HAN/P1 port na pametnom brojilu mora biti aktiviran.
  2. Povežite RJ12 kabl između pametnog brojila i Reduxi P1 Ultra.
  3. Koristite isporučeni kabl ili kabl sa istim redosledom žica na oba kraja (1:1 veza).
  4. Nakon povezivanja uređaja, treba da se uključi zeleni LED indikator napajanja..

Napomena

Za neka pametna brojila, aktivacija HAN porta mora biti zatražena od operatera sistema za distribuciju električne energije.


4. Povezivanje na Wi-Fi mrežu

Korak 1

Povežite uređaj na napajanje.

Korak 2

Na vašem telefonu ili računaru, potražite sledeću Wi-Fi mrežu:

P1WIFI

Povežite se na ovu mrežu.

Korak 3

Otvorite veb pregledač i idite na:

http://p1wifi.local

Korak 4

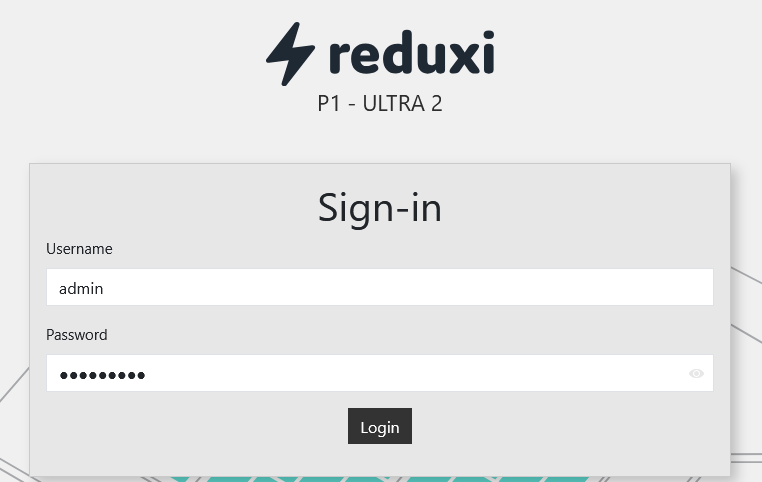

Prijava:

Korisničko ime: admin

Lozinka: Lozinka se nalazi na etiketi uređaja.Korak 5

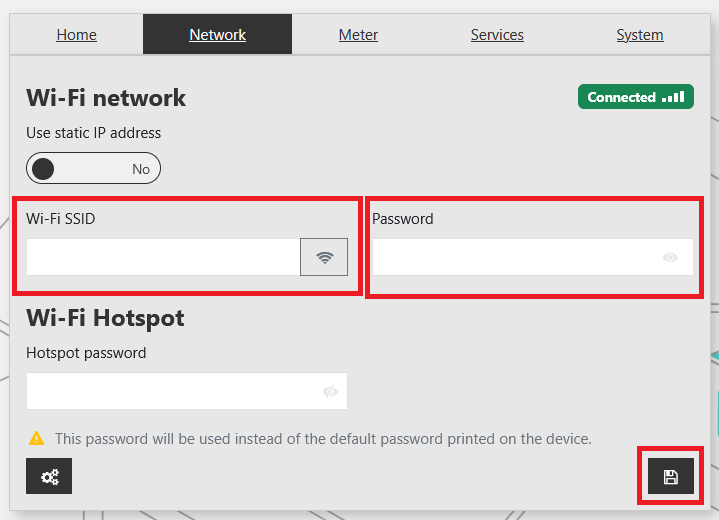

Unesite akreditive vaše lokalne Wi-Fi mreže.

Preporučujemo konfigurisanje statičke IP adrese.




Korak 5

Unesite akreditive za vašu lokalnu Wi-Fi mrežu.

Preporučujemo dodeljivanje statičke IP adrese uređaju.


Na kraju, kliknite "Sačuvaj" u donjem desnom uglu.

Uređaj će se zatim povezati na izabranu Wi-Fi mrežu i koristiti konfigurisanu IP adresu.

4.1 Postavke brojila

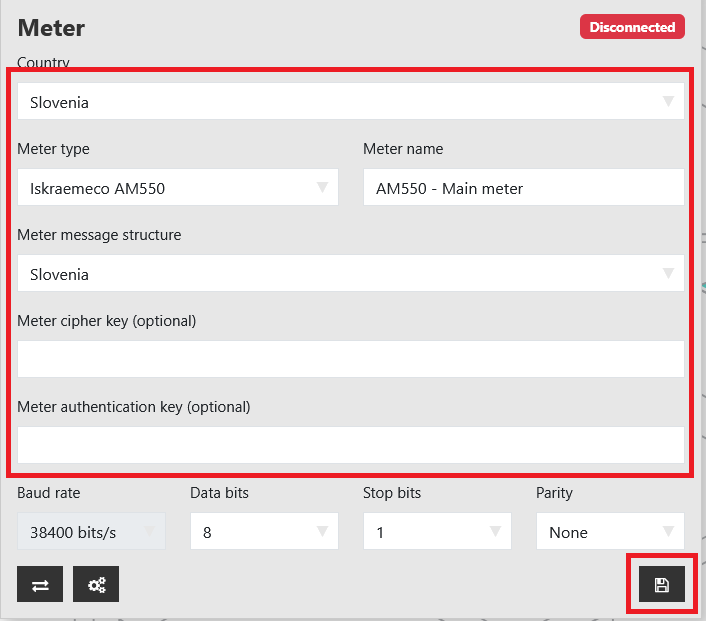

U kartici Brojilo konfigurišite sledeće postavke:

  • Država
  • Tip brojila
  • Naziv brojila

Ako je šifrovanje omogućeno na pametnom brojilu, unesite i potrebne parametre šifrovanja.

Ako brojilo koristi strujne transformatore (CT), kliknite na ikonu dodatnih podešavanja na dnu da biste konfigurisali CT i VT odnose.

4.2 Servisne postavke

U okviru Modbus, izaberite jednu od sledećih opcija komunikacije.



Opcija 1: Modbus TCP/IP




Opcija 2: Modbus RTU (RS485)

4.3 LTE veza – P1 Ultra Pro

P1 Ultra Pro takođe podržava LTE povezivost koristeći SIM karticu i spoljnu LTE antenu.

  1. Umetnite aktivnu SIM karticu u P1 Ultra Pro.
  2. Povežite spoljnu LTE antenu.
  3. Izaberite LTE kao mrežnu vezu.
  4. Unesite potrebne APN postavke mobilnog operatera.
  5. Ako je potrebno od strane operatera, unesite Korisničko ime, Lozinku i SIM PIN.
  6. Sačuvajte konfiguraciju i proverite da li je LTE veza aktivna.

Potrebne APN postavke zavise od mobilnog operatera.

5. Prijava/Dodavanje novog uređaja

  1. Kako se prijaviti na Reduxi Konfigurator preko pregledača? – Engleski

    Prijavite se na veb interfejs Reduxi Konfiguratora i kliknite na dugme "Dodaj uređaj".

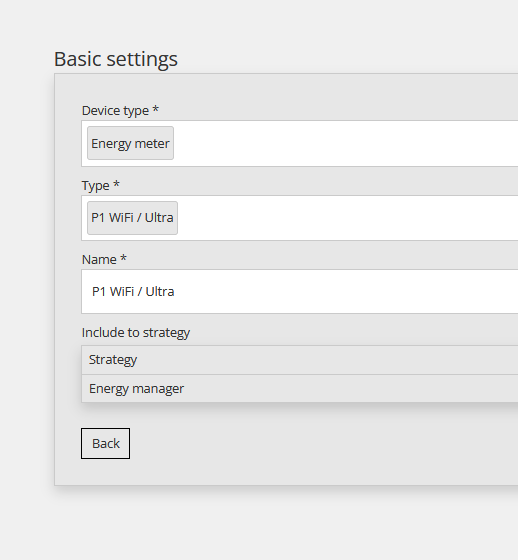

     2 .Izaberite osnovne postavke.

6. Komunikacione postavke

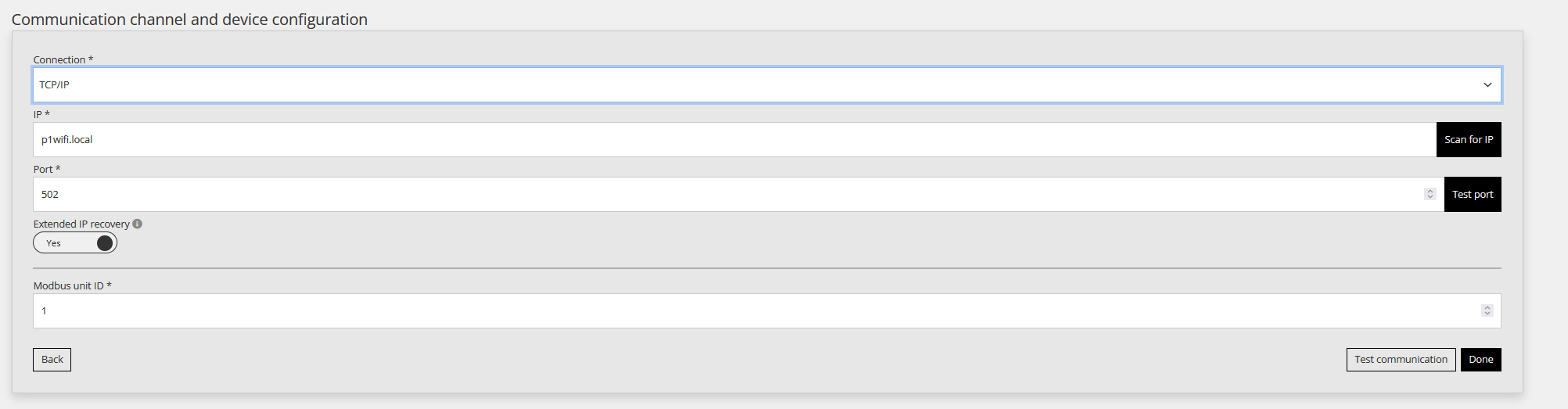

U postavkama komunikacionog kanala, unesite parametre prema vašoj vezi sa pametnim brojilom.


Primer TCP IP:

Možete uneti p1wifi.local ili IP adresu konfigurisane u P1 WIFI Ultra interfejsu.

7. Komunikacioni test

Nakon završetka konfiguracije, kliknite:

Strukturu poruke,

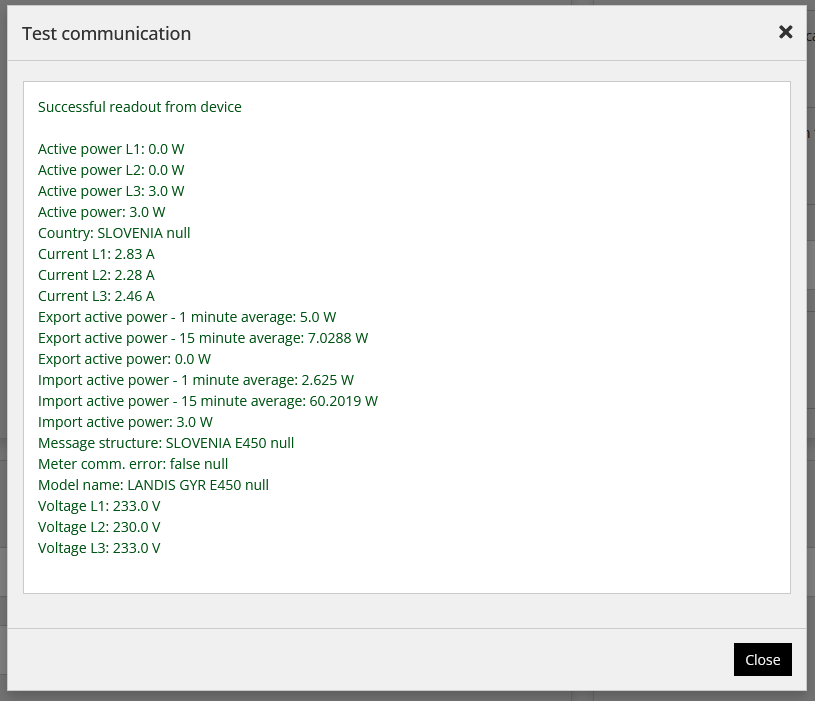

Primer uspešne komunikacije:

Neuspešna komunikacija

Primer neuspešne komunikacije:

U ovom slučaju, proverite sledeće:

  • RJ12 kablovsku vezu,
  • Wi-Fi vezu,
  • IP adresu,
  • Strukturu poruke,
  • Aktivaciju HAN porta na pametnom brojilu.

8. LED indikatori

LED indikatori pokazuju trenutno stanje uređaja:

  • Zelena – Uključeno: Uređaj je pod napajanjem.
  • Plava – Treperi: Uređaj je povezan na Wi-Fi, ali trenutno ne prima niti prenosi podatke.
  • Ljubičasta – Treperi: Uređaj je povezan na Wi-Fi i uspešno prenosi podatke.
  • Crvena – Uključeno ili treperi: Uređaj nije povezan na Wi-Fi.

9. Fabrički reset

Preporučuje se fabrički reset:

  • prilikom zamene pametnog brojila,
  • prilikom promene lokacije instalacije,
  • prilikom problema sa povezivanjem,
  • pre ponovnog konfigurisanja uređaja.

Procedura

  1. Povežite uređaj na napajanje.
  2. Pritisnite i držite dugme RESET oko 10 sekundi.
  3. Sačekajte da se crveni LED indikator uključi.
  4. Pustite dugme RESET.
  5. Uređaj će se vratiti na fabrička podešavanja.

10. Rešavanje problema

Ako komunikacija ne radi:

Proverite vezu sa pametnim brojilom

  • HAN/P1 port mora biti aktiviran.
  • RJ12 kabl mora biti pravilno povezan.
  • Kabl mora koristiti 1:1 ožičenje.

Proverite pristup konvertoru

Pokušajte da otvorite:

http://p1wifi.local

ili IP adresu konvertora.

Proverite lokalnu mrežu

  • Konvertor mora biti povezan na istu mrežu kao i Reduxi Kontroler.
  • Proverite jačinu Wi-Fi signala.

Proverite konfiguraciju

Proverite sledeće:

  • IP adresu konvertera,
  • Struktura poruke,
  • izabrani model pametnog brojila.

Izvršite fabrički reset

Ako gornji koraci ne reše problem, izvršite fabrički reset i ponovo konfigurišite uređaj.

11. Važna napomena

Neka pametna brojila podržavaju više tipova HAN/P1 komunikacije.

Ako iskusite probleme u komunikaciji, proverite sledeće:

  • da li je HAN port aktiviran,
  • koji komunikacioni protokol koristi pametno brojilo,
  • da li je ispravan model pametnog brojila izabran u Reduxi Konfiguratoru.
