Kako povezati Schrack MGRZK465 brojilo energije sa Reduxi kontrolerom
Instalirajte direktno priključeno brojilo Schrack MGRZK465 (65 A) i povežite ga sa uređajem Reduxi Controller putem Modbus RTU.
Tekstualni opis ove slike

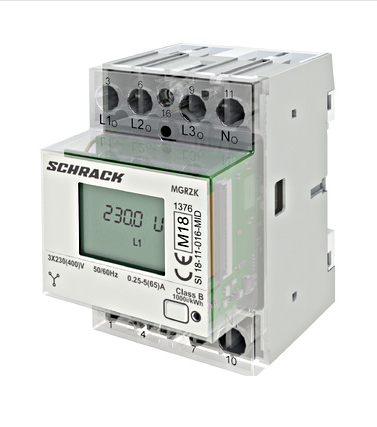

Fotografija belog trofaznog brojila energije za DIN šinu sa providnim poklopcem stezaljki. Natpis na prednjoj strani: SCHRACK, MGR2K, 1376, M18 i SI 18-11-016-MID u okviru, CE oznaka, 3X230(400)V, 50/60Hz, 0.25-5(65)A, Class B, 1000/kWh, simbol zvezde. LCD prikazuje 230.0 V i L1. Stezaljke na vrhu numerisane su 3, 6, 16 (mala), 9, 11 i označene L1, L2, L3, N. Stezaljke pri dnu numerisane su 1, 4, 7, 10.
1 Tehnička dokumentacija
Schrack MGRZK465 je kompaktno trofazno brojilo sa MID sertifikatom za direktno priključivanje do 65 A sa interfejsom RS485 Modbus RTU. Strujni transformatori nisu potrebni. Reduxi Controller ga čita preko RS485 i koristi ga kao brojilo na mreži ili kao podbrojilo (npr. toplotna pumpa, zidni punjač, PV).
Dokumenti proizvođača:
2 Potrebna oprema
- Brojilo energije Schrack MGRZK465 (3 TE, DIN šina)
- Bakarni provodnici za glavno kolo, 1.5–16 mm², i PZ2 odvijač (3.5 Nm)
- Upredeni, oklopljeni podatkovni kabl za RS485 (npr.
LiYCY 2×2×0.5 mm²ili CAT kabl) - Feritna jezgra za RS485 liniju (preporuka kompanije Schrack)
- Reduxi Controller sa slobodnim RS485 portom (blok stezaljki
GND · A · B · 5V) - Laptop ili tablet sa pristupom internetu, za Reduxi Configurator
3 Pregled sistema & ožičenje
Kroz brojilo teče puna struja opterećenja. Izmerene vrednosti se prosleđuju uređaju Reduxi Controller preko RS485 linije (Modbus RTU).
Tekstualni opis ove slike

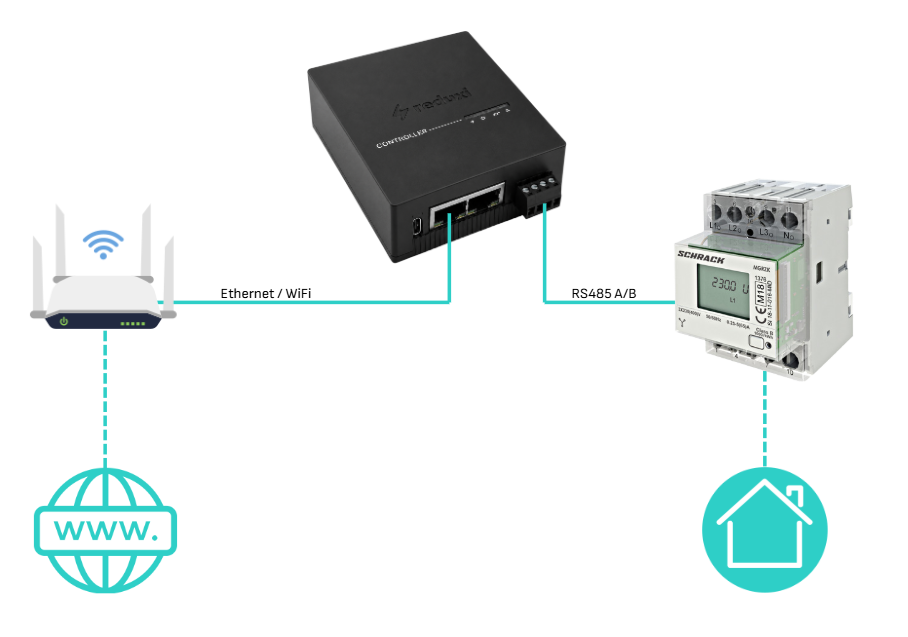

Dijagram pregleda sistema. Levo: ikona belog Wi-Fi rutera sa četiri antene, povezana isprekidanom tirkiznom linijom naniže sa ikonom globusa sa tekstom "www." (internet). Puna tirkizna linija sa oznakom "Ethernet / WiFi" povezuje ruter sa crnim okvirom Reduxi kontrolera u gornjoj sredini (na prednjoj strani oznaka CONTROLLER, RJ45 port i blok stezaljki). Od bloka stezaljki kontrolera puna tirkizna linija sa oznakom "RS485 A/B" vodi do belog brojila za DIN šinu desno (natpis SCHRACK, displej prikazuje 230.0). Isprekidana tirkizna linija vodi od brojila naniže do ikone kuće (instalacija).
Ožičenje
Tekstualni opis ove slike

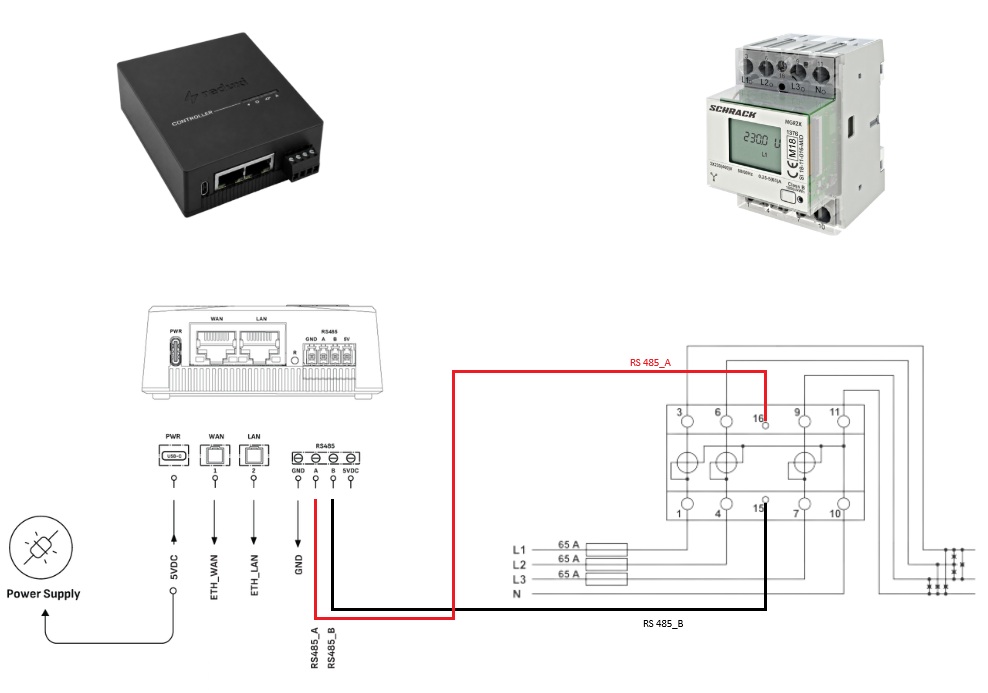

Dijagram ožičenja između uređaja Reduxi Controller i brojila energije Schrack. Gore levo: fotografija crnog okvira Reduxi kontrolera (na prednjoj strani oznaka CONTROLLER, dva RJ45 porta, USB-C port, 4-pinski blok stezaljki). Gore desno: fotografija belog brojila za DIN šinu sa natpisom SCHRACK, displej prikazuje 230.0 V i L1, stezaljke L1, L2, L3, N na vrhu. Dole levo: linijski crtež prednje strane kontrolera sa portovima PWR, WAN, LAN i blokom stezaljki RS485 sa pinovima GND, A, B, 5V. Simboli stezaljki ispod: PWR (USB-C) sa linijom označenom 5VDC koja ide ka simbolu napajanja; WAN (1) sa linijom označenom ETH_WAN; LAN (2) sa linijom označenom ETH_LAN; RS485 pinovi GND (linija označena GND), A, B, 5VDC. Dve vertikalne oznake RS485_A i RS485_B ispod pinova A i B. Desno: šema ožičenja brojila sa stezaljkama 3, 6, 9, 11 (gore) i 1, 4, 7, 10 (dole) oko tri simbola strujnih transformatora, plus male stezaljke 16 (gore) i 15 (dole). Mrežni vodovi L1, L2, L3, svaki kroz osigurač od 65 A, i N, povezani na stezaljke 1, 4, 7 i dalje na stranu potrošača. Crveni provodnik označen "RS 485_A" ide od pina A kontrolera do stezaljke 16 brojila. Crni provodnik označen "RS 485_B" ide od pina B kontrolera do stezaljke 15 brojila.
| Stezaljka | Funkcija | Napomena |
|---|---|---|
1 / 4 / 7
|
L1 / L2 / L3 – strana mreže (preko osigurača od 65 A) | 1.5–16 mm², M5, 3.5 Nm |
3 / 6 / 9
|
L1 / L2 / L3 – strana potrošača | 1.5–16 mm², M5, 3.5 Nm |
10 / 11
|
N – strana mreže / strana potrošača | Nulti provodnik mora biti priključen |
16 |
RS485 A | → Reduxi Controller RS485 A
|
15 |
RS485 B | → Reduxi Controller RS485 B
|
Pomoćne stezaljke: 1–2.5 mm², 1.2 Nm. Uvek proverite prema šemi priključivanja odštampanoj na brojilu.
RS485 veza sa uređajem Reduxi Controller
RS485 blok stezaljki kontrolera ima četiri pina: GND · A · B · 5V. Koriste se samo A i B.
| Schrack MGRZK465 | Reduxi Controller |
|---|---|
Stezaljka 16 (A) |
RS485 A
|
Stezaljka 15 (B) |
RS485 B
|
| Oklop kabla | Uzemljiti samo na jednoj strani |
4 Konfiguracija uređaja na brojilu
MGRZK465 se isporučuje sa fiksnim fabričkim podrazumevanim postavkama za RS485 interfejs. One rade sa Reduxi onakve kakve jesu – za jedno brojilo nije potrebna nikakva postavka na brojilu. Zapišite ih – biće Vam potrebne kasnije (pogledajte tačku 6).
| Parametar | Default |
|---|---|
| Modbus adresa | 33 |
| Brzina prenosa (baud rate) | 19200 |
| Biti podataka / parnost / stop biti |
8 / None / 2
|
33 i 2 stop bita. Unos 1 ili 1 stop bita u Reduxi najčešći je razlog zašto test ne uspeva.
[menu path from the MGRZK operating manual]. Brzina prenosa i format okvira moraju biti identični na svim uređajima na magistrali.5 Prijava na Reduxi veb interfejs
Reduxi veb interfejs možete da otvorite na dva načina:
Tekstualni opis ove slike
Snimak ekrana tri ekrana mobilne aplikacije Reduxi jedan pored drugog, sa cijan okvirima i brojčanim oznakama 2 do 4. Levi ekran (dashboard, tamna tema): ikona menija gore levo označena okvirom i oznakom 2; logotip 'reduxi'; kartice 'Real time data' (aktivna) i 'Statistics'; cena 5.79 € i temperatura 3.2 °C; dijagram toka energije sa kućom u sredini (-1.25 kW) i ikonama sa vrednostima 69.0 W, 1.3 kW, 1.1 kW (crveni prsten), -165.0 W sa 97 % (crveni prsten) i vrednostima 0.0 W pri dnu; kartice 'Power' i 'Energy'; donja navigacija: Dashboard, Diagnostics, Device control, Settings. Srednji ekran (bočni meni): logotip 'reduxi', 'Number of locations: 1233', naslov 'Reduxi device management', stavke '+ Add Reduxi location' i 'Reduxi devices' (označeno okvirom i oznakom 3), zatim 'My profile' i 'About app'. Desni ekran (stranica uređaja): Back; slika crnog Reduxi kontrolera sa dva Ethernet priključka; status 'Connected'; kartica 'Update available': 'New update is available for your Reduxi device.' sa dugmetom 'Download and install update'; kartica 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' sa dugmetom 'Activate tunnel connection' (označeno okvirom i oznakom 4); kartica 'Unit details' sa poljem 'Unit ID'.
Tekstualni opis ove slike
Snimak ekrana sastavljen od dva dela jedan pored drugog. Levi deo: ekran mobilne aplikacije Reduxi na tamnoj pozadini. Gore: dugme Back; slika crnog Reduxi kontrolera sa dva Ethernet priključka i redom stezaljki; status 'Connected' sa ikonom Wi-Fi. Kartica 'Update available': 'New update is available for your Reduxi device.' sa dugmetom 'Download and install update'. Kartica 'Connect to configurator' sa ikonom ključa: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' i dugme 'Open configurator', označeno cijan okvirom i brojčanom oznakom 5. Ispod: kartica 'Unit details' sa poljem 'Unit ID' (vrednost nije vidljiva). Desni deo: Reduxi Configurator otvoren u pregledaču, označen cijan okvirom i brojčanom oznakom 6. Zaglavlje: strelica nazad, 'Tunnel connection', ikona za ponovno učitavanje. Leva bočna traka sa ikonama (munja, čip, munja, stubni grafikon, zupčanik). Stranica 'Home' sa zelenom ikonom veze. Zeleno obaveštenje: 'New patch available. Click here to apply.' sa znakom zatvaranja X. Vreme 09:12:56. Dijagram toka energije sa kućom u sredini (1.700 kW) i ikonama za mrežu (0.000 kW), solar (1.700 kW), bateriju (zelena, 0.000 kW i 0.800 kW), uređaj levo (0.900 kW), električno vozilo i punjač ili uređaj pri dnu. Oznaka 'Energy manager' pri dnu.
http://reduxi.local. IP adresu kontrolera možete da pronađete na listi uređaja Vašeg rutera ili u aplikaciji Reduxi pod Reduxi devices.admin · Lozinka: admin (fabrička podrazumevana vrednost)Tekstualni opis ove slike
Snimak ekrana stranice za prijavu u Reduxi Configurator u prozoru pregledača Chrome. Adresna traka prikazuje 'Not secure' i 'reduxi.local'; adresna traka je označena cijan okvirom, a njena uvećana kopija (cijan okvir, tekst 'Not secure reduxi.local') prikazana je levo, povezana cijan linijom. Pozadina stranice: svetlosivi linijski crtež kuće sa solarnim panelima (zeleno), zidnom kutijom, invertorom, automobilom i punjačem. Gore levo: logotip 'reduxi configurator'. U sredini je okvir za prijavu sa naslovom 'Login', izborom jezika (engleska zastava, 'English'), poljem za korisničko ime i poljem za lozinku i tamnim dugmetom 'Login'.
Tekstualni opis ove slike
Snimak ekrana veb interfejsa Reduxi Configurator nakon prijave, svetla tema. Gore levo: logotip 'reduxi configurator'. Zaglavlje: 'Home' levo, zeleni status 'Connected' gore desno. Leva bočna traka: raširen odeljak 'Devices' sa listom stavki, zatim sklopljeni odeljci 'Manager', 'Configuration' i 'Settings'. Glavni deo: dijagram toka energije. Kuća u sredini sa prstenom, vrednost 24.20 kW. Ikona mreže gore levo, 24.20 kW (crvena tačka na njenoj liniji). Ikona solara gore desno, vrednost '-'. Leva ikona (baterija ili uređaj), 6.700 kW (zelena tačka na njenoj liniji). Desne ikone (baterijsko skladište i uređaj), vrednosti '-'. Ikona EV punjača dole levo, 31.00 kW. Još jedna ikona uređaja dole desno. Oznaka 'Energy manager' ispod kuće.
6 Dodavanje uređaja Schrack MGRZK465 u Reduxi
Kada je brojilo ožičeno i konfigurisano (pogledajte tačku 4), dodajte ga kao novi uređaj u Reduxi veb interfejsu.
6.1 Osnovne postavke
Energy meterType:
Schrack MGRZK465Name: bilo koji naziv, npr.
Schrack MGRZK465Include to strategy: označite Measurement devices za Vašu strategiju (npr.
Energy manager new)Potvrdite sa Next.
Tekstualni opis ove slike
Snimak ekrana levog navigacionog menija alata Reduxi Configurator (logotip reduxi Configurator na vrhu). Odeljak Devices (raširen, znak minus) navodi dve ikone uređaja: ikonu automobila i ikonu dalekovodnog stuba. Ispod njih stavka + Add device istaknuta je cijan okvirom. Ostale stavke menija: Strategies (znak plus), Utility Rate Plan, Settings (znak plus).
Tekstualni opis ove slike

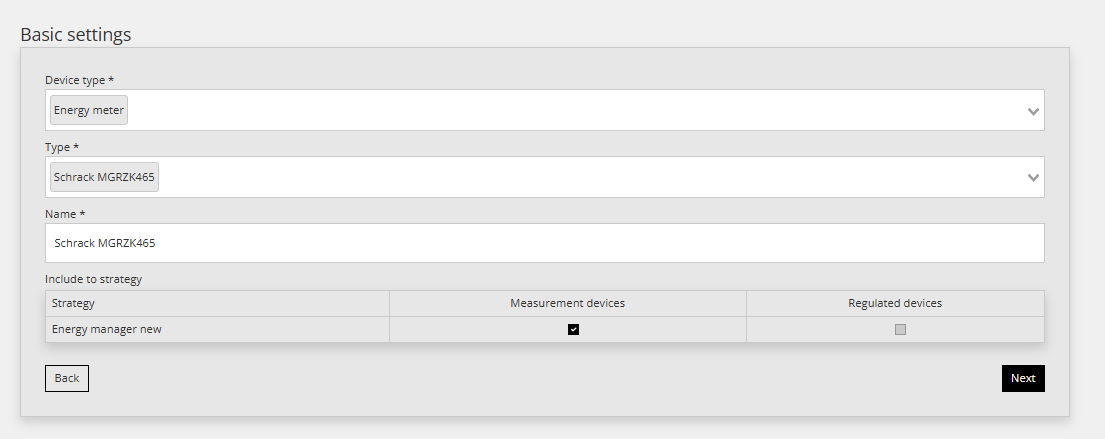

Snimak ekrana koraka čarobnjaka alata Reduxi Configurator pod nazivom Basic settings. Device type *: Energy meter (padajuća lista). Type *: Schrack MGRZK465 (padajuća lista). Name *: Schrack MGRZK465. Odeljak Include to strategy: tabela sa kolonama Strategy, Measurement devices, Regulated devices. Jedan red: Strategy: Energy manager new; Measurement devices: polje je označeno; Regulated devices: polje nije označeno. Dugmad: Back (dole levo, sa okvirom) i Next (dole desno, crno).
6.2 Postavke komunikacije
Unesite sledeće vrednosti – moraju odgovarati postavkama na brojilu (pogledajte tačku 4):
| Parametar | Vrednost |
|---|---|
| Veza | Local serial port |
| Port |
RS-485 port 1 – RS485 stezaljka kontrolera |
| Brzina prenosa (baud rate) | 19200 bits/s |
| Data bits | 8 |
| Stop bits | 2 |
| Parity | None |
| Modbus Unit ID |
33 – fabrička podrazumevana vrednost brojila |
| Energy counter 1–4 |
Import - active energy · Export - active energy · Import - reactive energy · Export - reactive energy (podrazumevano) |
Tekstualni opis ove slike

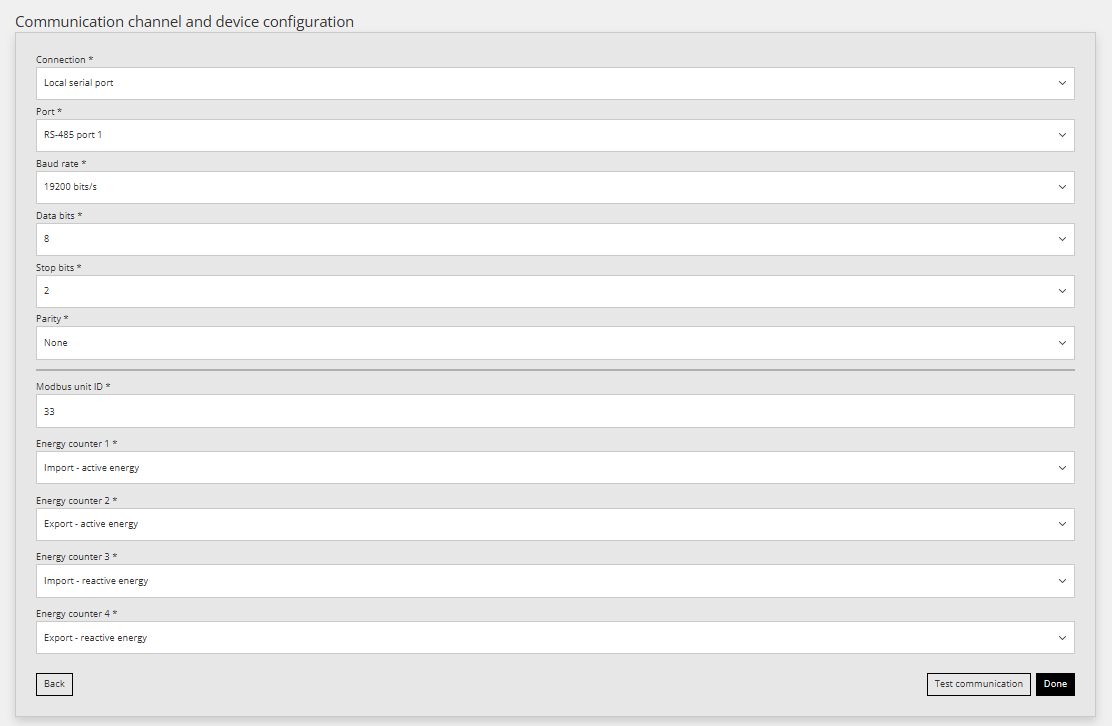

Snimak ekrana obrasca "Communication channel and device configuration" (Reduxi Configurator, svetla tema). Polja, sve padajuće liste osim ako nije drugačije navedeno: Connection *: Local serial port; Port *: RS-485 port 1; Baud rate *: 19200 bits/s; Data bits *: 8; Stop bits *: 2; Parity *: None; zatim razdvojna linija; Modbus unit ID * (tekstualno polje): 33; Energy counter 1 *: Import - active energy; Energy counter 2 *: Export - active energy; Energy counter 3 *: Import - reactive energy; Energy counter 4 *: Export - reactive energy. Dugmad pri dnu: Back (levo), Test communication i Done (crno, desno).
6.3 Testiranje komunikacije
Kliknite na Test communication da proverite da li Reduxi Controller može da čita podatke sa brojila.
Tekstualni opis ove slike
Snimak ekrana donje trake sa dugmadima stranice alata Reduxi Configurator. Levo: dugme 'Back'. Desno: dugme 'Test communication' (označeno cijan okvirom) i tamno dugme 'Done'.
Tekstualni opis ove slike

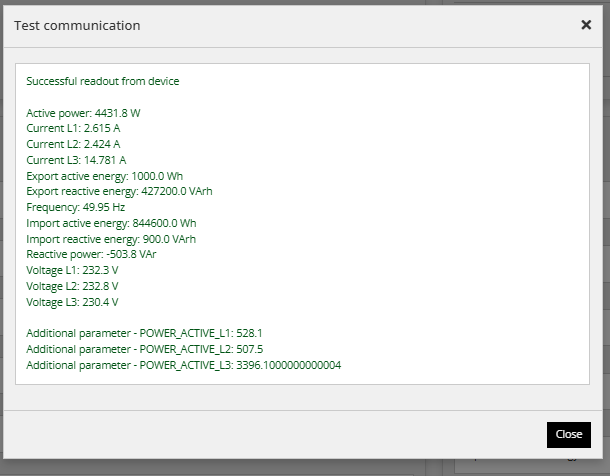

Snimak ekrana dijaloga "Test communication" (znak zatvaranja X gore desno) sa okvirom sa zelenim tekstom rezultata: "Successful readout from device". Vrednosti: Active power: 4431.8 W; Current L1: 2.615 A; Current L2: 2.424 A; Current L3: 14.781 A; Export active energy: 1000.0 Wh; Export reactive energy: 427200.0 VArh; Frequency: 49.95 Hz; Import active energy: 844600.0 Wh; Import reactive energy: 900.0 VArh; Reactive power: -503.8 VAr; Voltage L1: 232.3 V; Voltage L2: 232.8 V; Voltage L3: 230.4 V. Zatim: "Additional parameter - POWER_ACTIVE_L1: 528.1"; "Additional parameter - POWER_ACTIVE_L2: 507.5"; "Additional parameter - POWER_ACTIVE_L3: 3396.1000000000004". Crno dugme "Close" dole desno. Zatamnjena stranica iza dijaloga vidi se na ivici.
Tekstualni opis ove slike
Snimak ekrana stranice 'Communication channel and device configuration' alata Reduxi Configurator. Connection *: TCP/IP (padajuća lista). IP *: 192.168.50.243, sa dugmetom 'Scan for IP'. Port *: 502, sa dugmetom 'Test port'. Modbus unit ID *: 1. Dugmad pri dnu: Back (levo), Test communication i Done (desno). Dugme Done označeno je cijan okvirom.
Tekstualni opis ove slike

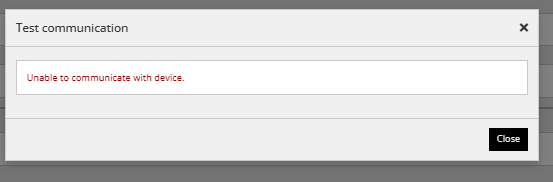

Snimak ekrana dijaloga "Test communication" (znak zatvaranja X gore desno) sa okvirom rezultata koji sadrži crveni tekst "Unable to communicate with device." Crno dugme "Close" dole desno. Zatamnjena stranica iza dijaloga vidi se na ivici.
7 Provera očitavanja
U Reduxi veb interfejsu otvorite Devices → Schrack MGRZK465 → Last measurements.
Tekstualni opis ove slike

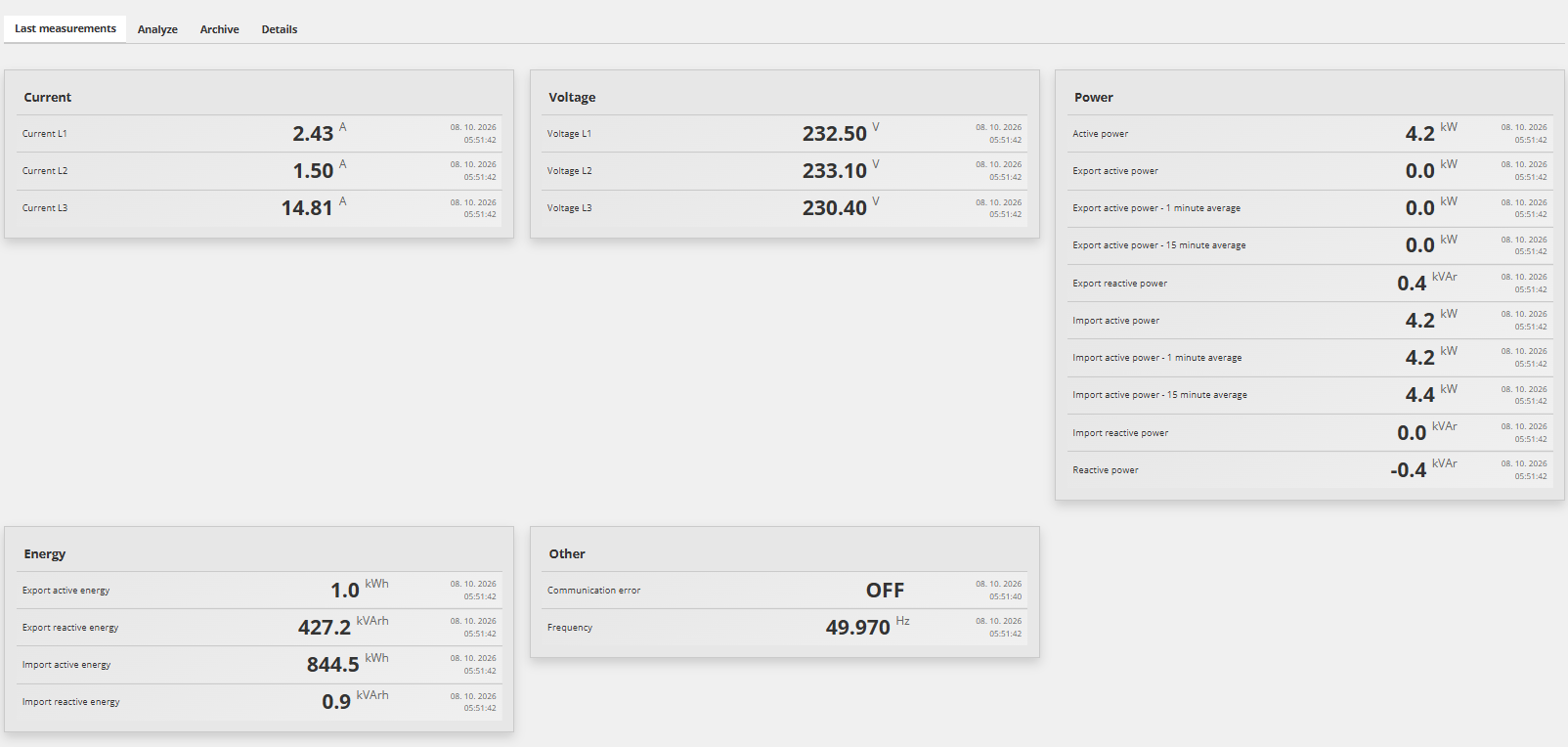

Snimak ekrana stranice uređaja brojila u alatu Reduxi Configurator, izabrana kartica "Last measurements" (ostale kartice: Analyze, Archive, Details). Paneli sa redovima (oznaka, vrednost, vremenska oznaka 08. 10. 2026 05:51:42 osim ako nije drugačije navedeno). Current: Current L1 2.43 A; Current L2 1.50 A; Current L3 14.81 A. Voltage: Voltage L1 232.50 V; Voltage L2 233.10 V; Voltage L3 230.40 V. Power: Active power 4.2 kW; Export active power 0.0 kW; Export active power - 1 minute average 0.0 kW; Export active power - 15 minute average 0.0 kW; Export reactive power 0.4 kVAr; Import active power 4.2 kW; Import active power - 1 minute average 4.2 kW; Import active power - 15 minute average 4.4 kW; Import reactive power 0.0 kVAr; Reactive power -0.4 kVAr. Energy: Export active energy 1.0 kWh; Export reactive energy 427.2 kVArh; Import active energy 844.5 kWh; Import reactive energy 0.9 kVArh. Other: Communication error OFF (05:51:40); Frequency 49.970 Hz.
| Šta vidite | Značenje |
|---|---|
| Communication error OFF, vrednosti se čitaju | Komunikacija radi. |
| Communication error ON, sve vrednosti su 0 | Nema komunikacije – postavke se ne podudaraju. Proverite tačku 4 i tačku 6.2 ili pogledajte Česti problemi. |
| Snaga sa pogrešnim predznakom | Smer toka energije je obrnut – pogledajte Česti problemi. |
✓ Rezime
Ožičenje (tačka 3): strana mreže na stezaljke 1/4/7/10, strana potrošača 3/6/9/11 (nulti provodnik je obavezan), RS485 A → 16, B → 15.
Podešavanje brojila (tačka 4): ništa se ne menja – podrazumevane vrednosti su adresa 33, 19200 baud, 8N2.
Reduxi (tačke 5–7): dodajte brojilo kao Modbus RTU uređaj sa tačno ovim vrednostima i potvrdite očitavanja uživo pomoću Test communication.
→ Česti problemi
| Problem | Rešenje |
|---|---|
| Test communication ne uspeva / nema podataka | Proverite unit ID (33), brzinu prenosa (19200), parnost (None) i stop bite (2) u Reduxi. Zamenite RS485 provodnike A/B. Proverite da li je izabran ispravan RS485 port. |
| Brojilo ne prikazuje vrednosti ili prikazuje neverovatne vrednosti | Proverite da li je nulti provodnik priključen – brojilu je potreban. Uverite se da ulaz i izlaz linije nisu zamenjeni. |
| Komunikacija povremeno prestaje | Koristite oklopljeni upredeni kabl, dodajte feritnu jezgru, uzemljite oklop na jednoj strani i dodajte terminaciju od 120 Ω na dugim linijama. |
| Više brojila na jednoj magistrali – odgovara samo jedno | Sva MGRZK brojila napuštaju fabriku sa adresom 33. Dodelite svakom brojilu jedinstvenu adresu pre nego što ih povežete na istu magistralu. |
