Kako povezati my-PV AC•THOR, AC•THOR 9s i AC ELWA 2 sa Reduxi kontrolerom

Integrišite my-PV regulatore snage i grejače u uređaj Reduxi Controller putem Modbus TCP – tako da PV višak automatski ide u toplu vodu i grejanje.

⏱ oko 15–20 min
🔧 Reduxi Controller · my-PV AC•THOR / AC•THOR 9s / AC ELWA 2
🌐 Modbus TCP (LAN / Wi‑Fi preko rutera)
🔢 Do 250 my-PV uređaja po kontroleru
📄 Preuzmite kao PDF

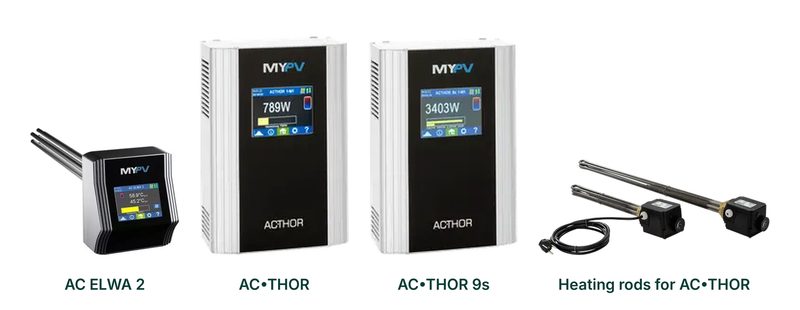

my-PV AC ELWA 2, AC THOR, AC THOR 9s i grejači za AC THOR
my-PV AC ELWA 2, AC•THOR i AC•THOR 9s sa grejačima
Tekstualni opis ove slike

Foto-kolaž na beloj pozadini sa četiri my-PV proizvoda, sleva udesno, svaki sa tamnozelenom oznakom ispod. AC ELWA 2: mali crni uređaj sa srebrnom prednjom stranom i kolor displejem, sa grejačem koji viri sa njegove leve strane. AC•THOR: visoka bela i srebrna zidna jedinica sa crnom prednjom stranom, MYPV logotipom, kolor displejem koji prikazuje 789W i nazivom ACTHOR odštampanim ispod displeja. AC•THOR 9s: ista vrsta jedinice sa displejom koji prikazuje 3403W. Grejači za AC•THOR: dve duge metalne šipke sa crnim priključnim kutijama, jedna sa crnim kablom.

📋 U ovom članku
  1. Tehnička dokumentacija
  2. Potrebna oprema
  3. Pregled sistema
  4. Podešavanje uređaja my-PV
  5. Prijava na Reduxi veb interfejs
  6. Dodavanje uređaja my-PV u Reduxi
  7. Provera očitavanja & omogućavanje upravljanja

1 Tehnička dokumentacija

Pre puštanja u rad pročitajte uputstvo za instalaciju priloženo uz uređaj i aktuelno my-PV uputstvo za rad:

2 Potrebna oprema

  • Reduxi Controller – Stand Alone ili DIN šina
  • Merenje mreže na mestu priključka na mrežu: ako je PV invertor povezan sa Reduxi i njegovo pametno brojilo se čita preko invertora, dodatno brojilo nije potrebno. Ako je my-PV uređaj jedini uređaj na uređaju Reduxi Controller, instalirajte brojilo energije ili pametno brojilo – pogledajte listu podržanih uređaja
  • my-PV AC•THOR, AC•THOR 9s ili AC ELWA 2 sa najnovijim firmverom
  • Mrežna veza (LAN ili Wi‑Fi) – my-PV uređaj i Reduxi Controller u istoj mreži, povezani preko rutera
  • Laptop, tablet ili pametni telefon sa pristupom internetu

3 Pregled sistema

AC•THOR ili AC ELWA 2 i Reduxi Controller povezani su na istu mrežu preko rutera. Preko te mreže Reduxi Controller putem Modbus TCP govori my-PV uređaju koliko snage da potroši – na primer, trenutni PV višak.

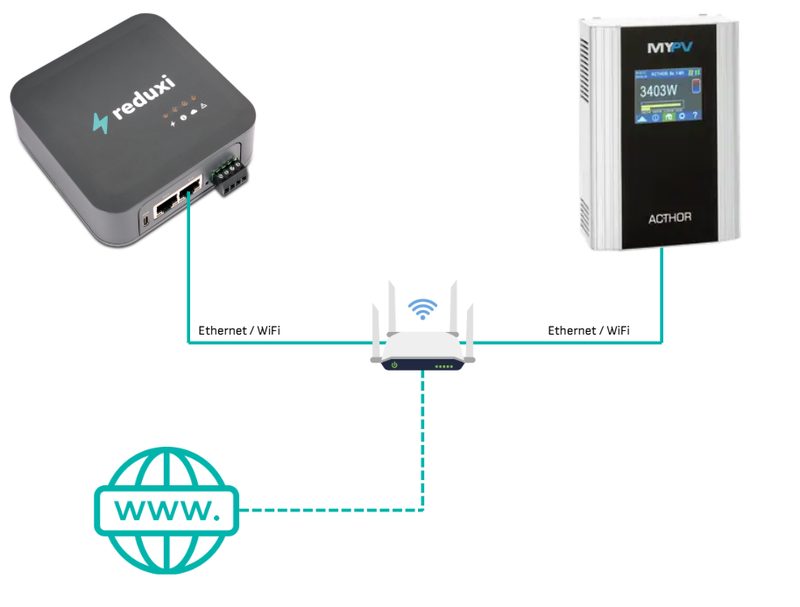

Dijagram: Reduxi kontroler i my-PV AC THOR, oba povezani preko Etherneta ili Wi-Fi mreže na ruter sa internetom
AC•THOR / AC•THOR 9s preko rutera
Tekstualni opis ove slike

Dijagram na beloj pozadini. Gore levo: tamnosivi okvir Reduxi kontrolera sa reduxi logotipom, dva Ethernet priključka i zeleni utikač za stezaljke na desnoj strani. Gore desno: my-PV ACTHOR jedinica sa MYPV logotipom i displejem koji prikazuje 3403W. U sredini: beli ruter sa antenama i simbolom Wi-Fi. Dole levo: tirkizna ikona globusa sa tekstom www. Veze: puna tirkizna linija od Reduxi kontrolera naniže do rutera, sa oznakom Ethernet / WiFi; puna tirkizna linija od ACTHOR jedinice naniže do rutera, sa oznakom Ethernet / WiFi; isprekidana tirkizna linija od rutera do globusa www (internet).

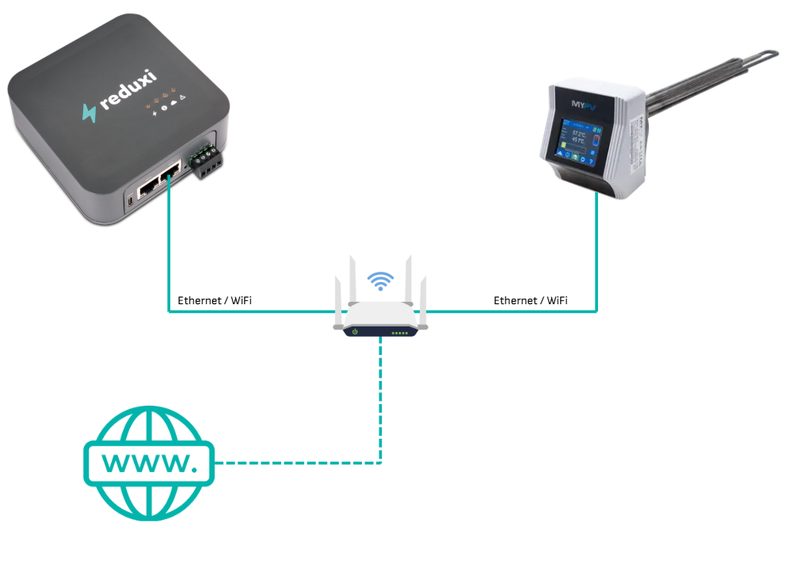

Dijagram: Reduxi kontroler i my-PV AC ELWA 2, oba povezani preko Etherneta ili Wi-Fi mreže na ruter sa internetom
AC ELWA 2 preko rutera
Tekstualni opis ove slike

Dijagram na beloj pozadini. Gore levo: tamnosivi okvir Reduxi kontrolera sa reduxi logotipom, dva Ethernet priključka i zeleni utikač za stezaljke na desnoj strani. Gore desno: my-PV AC ELWA 2 jedinica sa MYPV logotipom, kolor displejem i metalnim grejačem koji se proteže nagore udesno. U sredini: beli ruter sa antenama i simbolom Wi-Fi. Dole levo: tirkizna ikona globusa sa tekstom www. Veze: puna tirkizna linija od Reduxi kontrolera naniže do rutera, sa oznakom Ethernet / WiFi; puna tirkizna linija od jedinice AC ELWA 2 naniže do rutera, sa oznakom Ethernet / WiFi; isprekidana tirkizna linija od rutera do globusa www (internet).

Povežite my-PV uređaj sa ruterom mrežnim kablom ili preko Wi‑Fi mreže. LAN port (označen) nalazi se na donjoj strani uređaja:

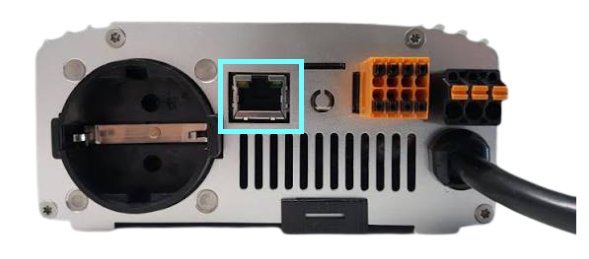

Donja strana uređaja AC THOR sa LAN portom istaknutim cijan okvirom
AC•THOR
Tekstualni opis ove slike

Fotografija donje strane svetlosivog metalnog uređaja. Cijan (svetloplavi) okvir ističe RJ45 mrežni (LAN) port u gornjoj sredini. Levo od njega: okrugla utičnica sa uvučenim kontaktom (vidi se kontakt za uzemljenje). Desno od LAN porta: mali okrugli otvor, narandžasta push-in stezaljka sa nekoliko otvora i crni utični konektor sa narandžastim delovima. Debeo crni kabl izlazi iz uređaja na desnoj strani. Ventilacioni prorezi idu duž donje sredine. U vidljivom delu nema odštampanog teksta.

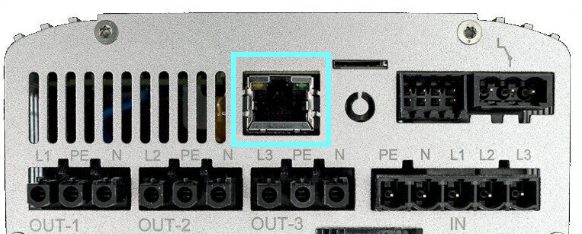

Priključci na donjoj strani uređaja AC THOR 9s sa LAN portom istaknutim cijan okvirom
AC•THOR 9s
Tekstualni opis ove slike

Fotografija donje strane sa priključcima svetlosivog uređaja. Cijan (svetloplavi) okvir ističe RJ45 mrežni (LAN) port u gornjoj sredini. Levo: ventilacioni prorezi. Desno od LAN porta: okruglo dugme ili otvor i dva crna utična konektora na vrhu. Donji red crnih zavrtanjskih/utičnih stezaljki sa odštampanim oznakama: OUT-1 (L1, PE, N), OUT-2 (L2, PE, N), OUT-3 (L3, PE, N) i IN (PE, N, L1, L2, L3). Mali prorez vidi se iznad oblasti LAN porta, desno od nje.

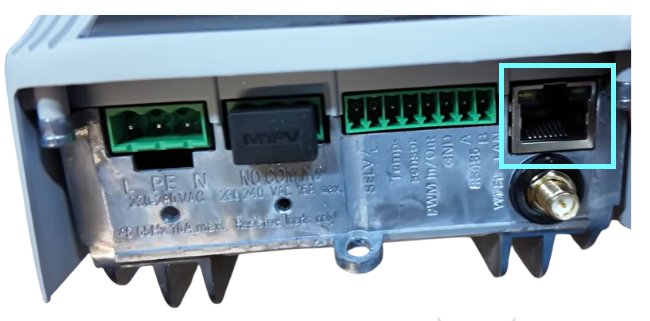

Donja strana uređaja AC ELWA 2 sa LAN portom istaknutim cijan okvirom
AC ELWA 2
Tekstualni opis ove slike

Fotografija oblasti priključaka na donjoj strani sivog uređaja sa cijan (svetloplavim) okvirom oko RJ45 mrežnog (LAN) porta desno. Ispod porta je zlatni antenski konektor tipa SMA. Sleva udesno: zeleni 3-polni utikač označen L, PE, N i 230/240 VAC; crni poklopac sa MYPV logotipom iznad konektora označenog NO COMM i 230/240 VAC sa oznakom maksimalne struje; zeleni 8-polni utikač sa zarotiranim oznakama na metalnoj ploči, uključujući Temp-sensor, PWM In/Out, GND, RS485 A i B, WiFi LAN.

⚠️
Ne povezujte my-PV uređaj dodatno direktno sa invertorom ili baterijskim sistemom my-PV uređajem upravlja isključivo Reduxi Controller. Dodatno direktno upravljanje od strane invertora ili baterijskog sistema dovodi do sukobljenih zadatih vrednosti.
ℹ️
Do 250 uređaja Teorijski, jedan Reduxi Controller može da upravlja sa do 250 my-PV uređaja.

4 Podešavanje uređaja my-PV

Prvo pripremite my-PV uređaj. Zatim nastavite sa ⁠tačkom 5⁠.

4.1 Podesite tip upravljanja na "Modbus TCP"

Fotografije prikazuju AC•THOR 9s sa nemačkim jezikom na displeju – stavke menija su na istom mestu i na drugim jezicima.

1
Otvorite meni za podešavanje
Na početnom ekranu dodirnite ikonu zupčanika pri dnu.
2
Otvorite "Steuerung" (upravljanje)
Pomoću tastera sa strelicama idite na Setup 5/10 i dodirnite Steuerung (upravljanje).
3
Izaberite Modbus TCP
Pomoću tastera sa strelicama idite na Steuerung 9/15 i dodirnite Modbus TCP. Izabrana stavka je istaknuta zelenom bojom.

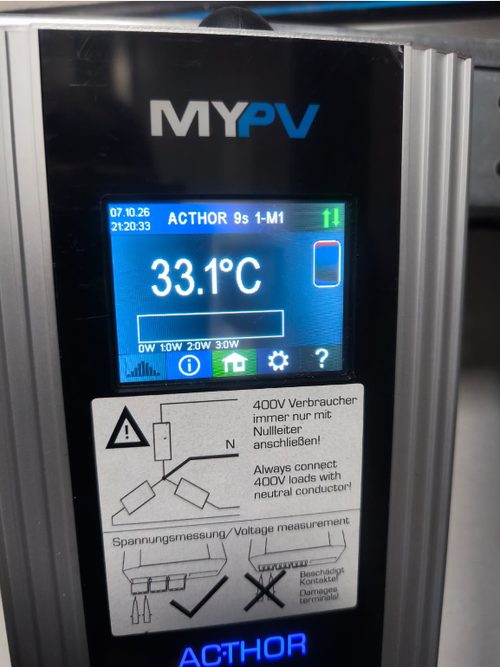

Početni ekran my-PV AC THOR koji prikazuje ACTHOR 9s 1-M1 i 33.1°C, ikona zupčanika pri dnu
1 – Početni ekran: dodirnite ikonu zupčanika
Tekstualni opis ove slike

Fotografija prednjeg panela my-PV uređaja sa MYPV logotipom na vrhu i AC THOR logotipom pri dnu. Kolor displej prikazuje početni ekran: datum i vreme 07.10.26 21:20:33, naziv uređaja ACTHOR 9s 1-M1, zelene strelice gore/dole, veliku temperaturu 33.1°C, simbol rezervoara desno, traku snage sa skalom 0W 1.0W 2.0W 3.0W. Donja traka sa ikonama: stubići signala, ikona informacije, ikona kuće (istaknuta zeleno, početni ekran), ikona zupčanika, znak pitanja. Ispod displeja bela nalepnica sa znakom upozorenja i skicom ožičenja glasi: 400V Verbraucher immer nur mit Nullleiter anschließen! [Uvek priključujte 400V potrošače samo sa nultim provodnikom] i Always connect 400V loads with neutral conductor!, i Spannungsmessung/Voltage measurement sa skicom ispravnog priključka sa kvačicom i pogrešnog priključka sa križićem (Beschädigt Kontakte / Damaged terminals).

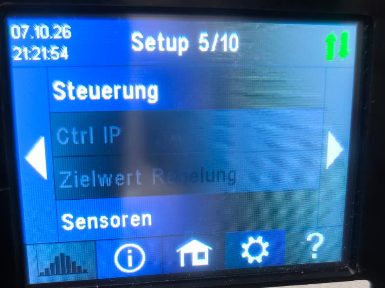

Displej uređaja Setup 5/10 sa istaknutom stavkom menija Steuerung (upravljanje)
2 – Setup 5/10: Steuerung (upravljanje)
Tekstualni opis ove slike

Fotografija kolor displeja uređaja, plava pozadina, beli tekst. Gornja traka: datum i vreme 07.10.26 21:21:54, naslov Setup 5/10, zelene strelice gore/dole. Meni na nemačkom: Steuerung [upravljanje] (istaknuto, jarko belo), Ctrl IP (zatamnjeno), Zielwert Regelung [regulacija ciljne vrednosti] (zatamnjeno, delimično skriveno odsjajem), Sensoren [senzori] (jarko belo). Bela strelica sa leve i desne strane. Donja traka sa ikonama: stubići signala (zatamnjeno), ikona informacije, ikona kuće, ikona zupčanika (istaknuta, svetlije plava), znak pitanja. Desna ivica slike je bela.

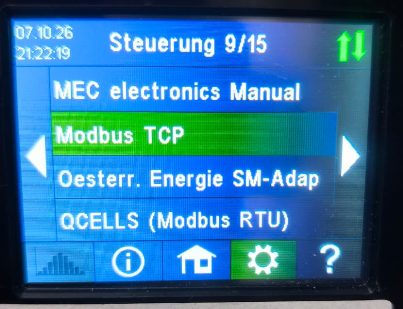

Displej uređaja Steuerung 9/15 sa izabranom stavkom menija Modbus TCP
3 – Steuerung 9/15: izabrano Modbus TCP
Tekstualni opis ove slike

Fotografija kolor displeja uređaja, plava pozadina, beli tekst. Gornja traka: datum i vreme 07.10.26 21:22:19, naslov Steuerung 9/15 [upravljanje 9/15], zelene strelice gore/dole. Lista menija: MEC electronics Manual; Modbus TCP (istaknuto zelenom trakom, izabrano); Oesterr. Energie SM-Adap; QCELLS (Modbus RTU). Bela strelica sa leve i desne strane. Donja traka sa ikonama: stubići signala (zatamnjeno), ikona informacije, ikona kuće, ikona zupčanika (istaknuta zeleno), znak pitanja. Desna ivica slike je bela.

ℹ️
Alternativa: my-PV veb interfejsIsta postavka može da se podesi i u my-PV veb interfejsu. Podešavanje na displeju je obično brže, jer ste ionako kod uređaja i još Vam nije potrebna njegova IP adresa.

4.2 Dodela fiksne IP adrese

IP adresa uređaja AC•THOR ili AC ELWA 2 mora biti statička. U suprotnom Reduxi Controller gubi vezu čim ruter dodeli novu adresu. Postoje dva načina:

  • Preporučeno – DHCP rezervacija na ruteru: ostavite my-PV uređaj na DHCP-u i rezervišite njegovu trenutnu IP adresu na ruteru.
  • Statička IP adresa na uređaju: na displeju idite na Setup 3/10, podesite IP DHCP/statisch na statički i unesite IP Adresse (IP adresa), Subnetz Maske (maska podmreže) i Gateway Adresse (adresa mrežnog prolaza). Izaberite adresu van DHCP opsega rutera.

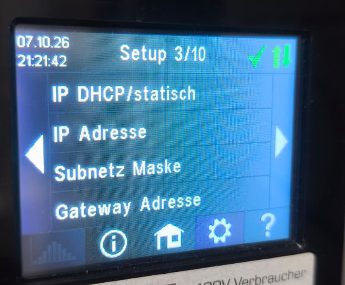

Displej my-PV AC THOR sa stranicom mrežnih postavki Setup 3/10 i menijem IP adrese
Setup 3/10 – mrežne postavke na displeju
Tekstualni opis ove slike

Fotografija malog kolor displeja uređaja sa plavom pozadinom i belim tekstom. Gornja traka: datum i vreme 07.10.26 21:21:42, naslov Setup 3/10, zelena kvačica i zelene strelice gore/dole. Redovi menija na nemačkom: IP DHCP/statisch [IP DHCP/statički], IP Adresse [IP adresa], Subnetz Maske [maska podmreže], Gateway Adresse [adresa mrežnog prolaza]. Bela strelica pokazuje ulevo sa leve strane, a jedna udesno sa desne strane. Donja traka sa ikonama: stubići signala (zatamnjeno), ikona informacije, ikona kuće, ikona zupčanika, znak pitanja. Donji deo nalepnice ispod displeja delimično je vidljiv i glasi 400V Verbraucher. Desni deo slike je beo.

✅
Zapišite IP adresuBiće Vam potrebna u ⁠tački 6.2⁠.

5 Prijava na Reduxi veb interfejs

Reduxi veb interfejs možete da otvorite na dva načina:

Daljinski
📱
Reduxi aplikacija
Preko tunelske veze · radi sa bilo kog mesta
🖥️
Veb pregledač
U lokalnoj mreži · preko IP adrese ili reduxi.local
📱 5.1 Preko aplikacije Reduxi
1
Otvorite aplikaciju i prijavite se
Pokrenite aplikaciju Reduxi na pametnom telefonu ili tabletu i prijavite se svojim podacima.
2
Otvorite Reduxi devices
Dodirnite ikonu menija (tri linije, gore levo) i izaberite Reduxi devices.
3
Aktivirajte tunelsku vezu
Uključite tunelsku vezu i sačekajte trenutak dok ne postane aktivna.
4
Otvorite configurator
Dodirnite Open configurator. Otvara se Reduxi veb interfejs.
Aplikacija Reduxi: ikona menija (2), Reduxi devices (3), dugme Activate tunnel connection (4)
Aktivirajte tunelsku vezu
Tekstualni opis ove slike

Snimak ekrana tri ekrana mobilne aplikacije Reduxi jedan pored drugog, sa cijan okvirima i brojčanim oznakama 2 do 4. Levi ekran (dashboard, tamna tema): ikona menija gore levo označena okvirom i oznakom 2; logotip 'reduxi'; kartice 'Real time data' (aktivna) i 'Statistics'; cena 5.79 € i temperatura 3.2 °C; dijagram toka energije sa kućom u sredini (-1.25 kW) i ikonama sa vrednostima 69.0 W, 1.3 kW, 1.1 kW (crveni prsten), -165.0 W sa 97 % (crveni prsten) i vrednostima 0.0 W pri dnu; kartice 'Power' i 'Energy'; donja navigacija: Dashboard, Diagnostics, Device control, Settings. Srednji ekran (bočni meni): logotip 'reduxi', 'Number of locations: 1233', naslov 'Reduxi device management', stavke '+ Add Reduxi location' i 'Reduxi devices' (označeno okvirom i oznakom 3), zatim 'My profile' i 'About app'. Desni ekran (stranica uređaja): Back; slika crnog Reduxi kontrolera sa dva Ethernet priključka; status 'Connected'; kartica 'Update available': 'New update is available for your Reduxi device.' sa dugmetom 'Download and install update'; kartica 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' sa dugmetom 'Activate tunnel connection' (označeno okvirom i oznakom 4); kartica 'Unit details' sa poljem 'Unit ID'.

Aplikacija Reduxi, dugme Open configurator (korak 5) i početni ekran tunelske veze alata Reduxi Configurator (korak 6)
Open configurator
Tekstualni opis ove slike

Snimak ekrana sastavljen od dva dela jedan pored drugog. Levi deo: ekran mobilne aplikacije Reduxi na tamnoj pozadini. Gore: dugme Back; slika crnog Reduxi kontrolera sa dva Ethernet priključka i redom stezaljki; status 'Connected' sa ikonom Wi-Fi. Kartica 'Update available': 'New update is available for your Reduxi device.' sa dugmetom 'Download and install update'. Kartica 'Connect to configurator' sa ikonom ključa: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' i dugme 'Open configurator', označeno cijan okvirom i brojčanom oznakom 5. Ispod: kartica 'Unit details' sa poljem 'Unit ID' (vrednost nije vidljiva). Desni deo: Reduxi Configurator otvoren u pregledaču, označen cijan okvirom i brojčanom oznakom 6. Zaglavlje: strelica nazad, 'Tunnel connection', ikona za ponovno učitavanje. Leva bočna traka sa ikonama (munja, čip, munja, stubni grafikon, zupčanik). Stranica 'Home' sa zelenom ikonom veze. Zeleno obaveštenje: 'New patch available. Click here to apply.' sa znakom zatvaranja X. Vreme 09:12:56. Dijagram toka energije sa kućom u sredini (1.700 kW) i ikonama za mrežu (0.000 kW), solar (1.700 kW), bateriju (zelena, 0.000 kW i 0.800 kW), uređaj levo (0.900 kW), električno vozilo i punjač ili uređaj pri dnu. Oznaka 'Energy manager' pri dnu.

🖥️ 5.2 Preko veb pregledača
1
Otvorite stranicu za prijavu
Na uređaju u istoj mreži otvorite veb pregledač i unesite IP adresu kontrolera ili http://reduxi.local.
IP adresu kontrolera možete da pronađete na listi uređaja Vašeg rutera ili u aplikaciji Reduxi pod Reduxi devices.
2
Log in
Korisničko ime: admin · Lozinka: admin (fabrička podrazumevana vrednost)
Stranica za prijavu u Reduxi Configurator na adresi reduxi.local, adresna traka označena
Ekran za prijavu na Reduxi Controller
Tekstualni opis ove slike

Snimak ekrana stranice za prijavu u Reduxi Configurator u prozoru pregledača Chrome. Adresna traka prikazuje 'Not secure' i 'reduxi.local'; adresna traka je označena cijan okvirom, a njena uvećana kopija (cijan okvir, tekst 'Not secure reduxi.local') prikazana je levo, povezana cijan linijom. Pozadina stranice: svetlosivi linijski crtež kuće sa solarnim panelima (zeleno), zidnom kutijom, invertorom, automobilom i punjačem. Gore levo: logotip 'reduxi configurator'. U sredini je okvir za prijavu sa naslovom 'Login', izborom jezika (engleska zastava, 'English'), poljem za korisničko ime i poljem za lozinku i tamnim dugmetom 'Login'.

Početni ekran alata Reduxi Configurator nakon prijave: tok energije sa kućom 24.20 kW, mreža 24.20 kW, EV charger 31.00 kW
Veb interfejs nakon prijave
Tekstualni opis ove slike

Snimak ekrana veb interfejsa Reduxi Configurator nakon prijave, svetla tema. Gore levo: logotip 'reduxi configurator'. Zaglavlje: 'Home' levo, zeleni status 'Connected' gore desno. Leva bočna traka: raširen odeljak 'Devices' sa listom stavki, zatim sklopljeni odeljci 'Manager', 'Configuration' i 'Settings'. Glavni deo: dijagram toka energije. Kuća u sredini sa prstenom, vrednost 24.20 kW. Ikona mreže gore levo, 24.20 kW (crvena tačka na njenoj liniji). Ikona solara gore desno, vrednost '-'. Leva ikona (baterija ili uređaj), 6.700 kW (zelena tačka na njenoj liniji). Desne ikone (baterijsko skladište i uređaj), vrednosti '-'. Ikona EV punjača dole levo, 31.00 kW. Još jedna ikona uređaja dole desno. Oznaka 'Energy manager' ispod kuće.

6 Dodavanje uređaja my-PV u Reduxi

ℹ️
Napomena Dodatne informacije i slike kompaniji my-PV ljubazno je ustupio Reduxi. my-PV ne preuzima odgovornost za tačnost informacija niti za aktuelnost ekrana.

6.1 Osnovne postavke

1
Kliknite na + Add device
Na glavnoj stranici kontrolera izaberite + Add device.
2
Definišite uređaj
Device type: HVAC
Type: myPV
Name: bilo koji naziv, npr. myPV AC Thor 9s
Include to strategy: označite Regulated devices za strategiju koja treba da upravlja my-PV uređajem.
Potvrdite sa Next.

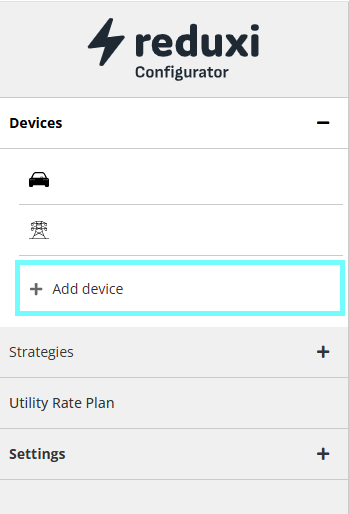

Meni alata Reduxi Configurator sa istaknutim dugmetom Add device pod Devices
+ Add device
Tekstualni opis ove slike

Snimak ekrana levog navigacionog menija alata Reduxi Configurator (logotip reduxi Configurator na vrhu). Odeljak Devices (raširen, znak minus) navodi dve ikone uređaja: ikonu automobila i ikonu dalekovodnog stuba. Ispod njih stavka + Add device istaknuta je cijan okvirom. Ostale stavke menija: Strategies (znak plus), Utility Rate Plan, Settings (znak plus).

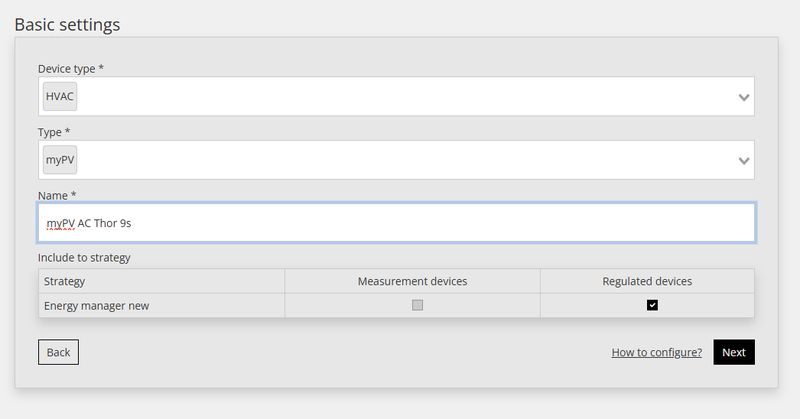

Reduxi Configurator, osnovne postavke: device type HVAC, type myPV, name myPV AC Thor 9s
Device type HVAC, type myPV, naziv i strategija
Tekstualni opis ove slike

Snimak ekrana koraka čarobnjaka alata Reduxi Configurator pod nazivom Basic settings. Device type *: HVAC (padajuća lista). Type *: myPV (padajuća lista). Name *: myPV AC Thor 9s (polje aktivno, plavi obris). Odeljak Include to strategy: tabela sa kolonama Strategy, Measurement devices, Regulated devices. Jedan red: Strategy: Energy manager new; Measurement devices: polje nije označeno (zasivljeno); Regulated devices: polje je označeno. Dugmad: Back (sa okvirom, levo), link How to configure? i Next (crno, desno).

6.2 Postavke komunikacije

U sledećem prozoru unesite IP postavke. Port i Modbus unit ID se popunjavaju automatski.

Parametar Vrednost
Veza TCP/IP
IP IP adresa my-PV uređaja (fiksna, pogledajte ⁠tačku 4.2⁠)
Port 502 (popunjava se automatski)
Extended IP recovery Yes
Modbus unit ID 1 (popunjava se automatski)

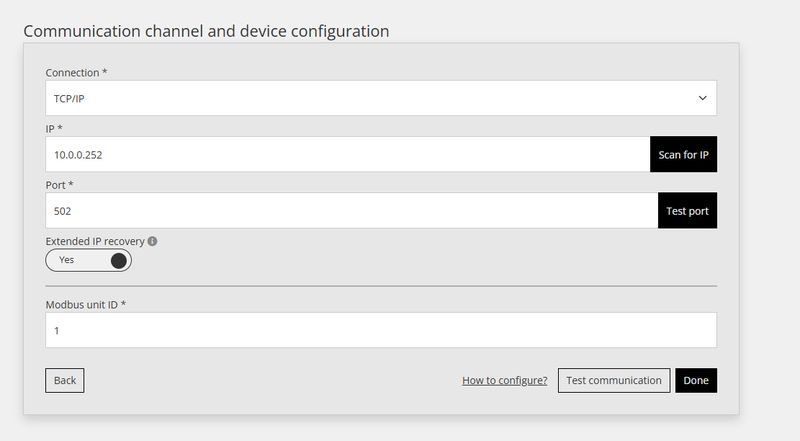

Reduxi Configurator, postavke komunikacije: TCP/IP, IP 10.0.0.252, port 502, unit ID 1
Communication channel and device configuration
Tekstualni opis ove slike

Snimak ekrana obrasca Communication channel and device configuration u alatu Reduxi Configurator. Connection *: TCP/IP (padajuća lista). IP *: 10.0.0.252, sa crnim dugmetom Scan for IP. Port *: 502, sa crnim dugmetom Test port. Extended IP recovery (ikona informacije): prekidač postavljen na Yes. Modbus unit ID *: 1. Dugmad pri dnu: Back (sa okvirom, levo), link How to configure?, Test communication (sa okvirom) i Done (crno).

ℹ️
IP adresa nepoznata? Kliknite na Scan for IP pored polja IP da prikažete uređaje u mreži ili proverite listu uređaja na ruteru. Test port proverava da li je port 502 dostupan.

6.3 Testiranje komunikacije

Kliknite na Test communication da proverite da li Reduxi Controller može da čita podatke sa my-PV uređaja.

✅
Test uspešan Prozor prikazuje "Successful readout from device" sa trenutnim vrednostima my-PV uređaja (npr. naziv modela, snaga i temperature). Zatvorite prozor i potvrdite unos sa Done.

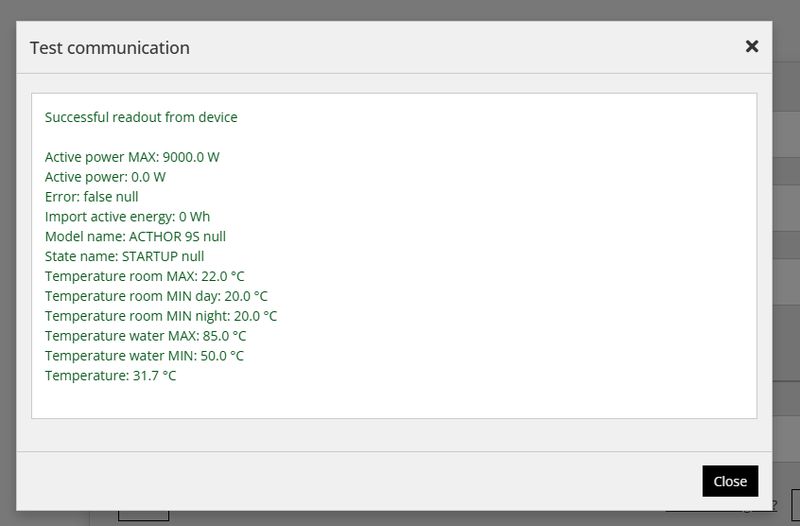

Reduxi Configurator, dijalog Test communication: uspešno očitavanje, model ACTHOR 9S
Uspešan rezultat testa (AC•THOR 9s)
Tekstualni opis ove slike

Snimak ekrana dijaloga Test communication u alatu Reduxi Configurator (znak zatvaranja X gore desno) prikazanog iznad zatamnjene stranice. Poruka zelenim tekstom: Successful readout from device. Navedene vrednosti: Active power MAX: 9000.0 W; Active power: 0.0 W; Error: false null; Import active energy: 0 Wh; Model name: ACTHOR 9S null; State name: STARTUP null; Temperature room MAX: 22.0 °C; Temperature room MIN day: 20.0 °C; Temperature room MIN night: 20.0 °C; Temperature water MAX: 85.0 °C; Temperature water MIN: 50.0 °C; Temperature: 31.7 °C. Dugme: Close (crno, dole desno).

⚠️
Test nije uspeo Zatvorite prozor i proverite port (502), IP adresu i tip upravljanja Modbus TCP na my-PV uređaju. Zatim ponovite test. Ako je ping u rezultatu uspešan, mrežna veza radi, a uzrok je port ili Modbus postavka na my-PV uređaju. Pogledajte i ⁠Česti problemi⁠.

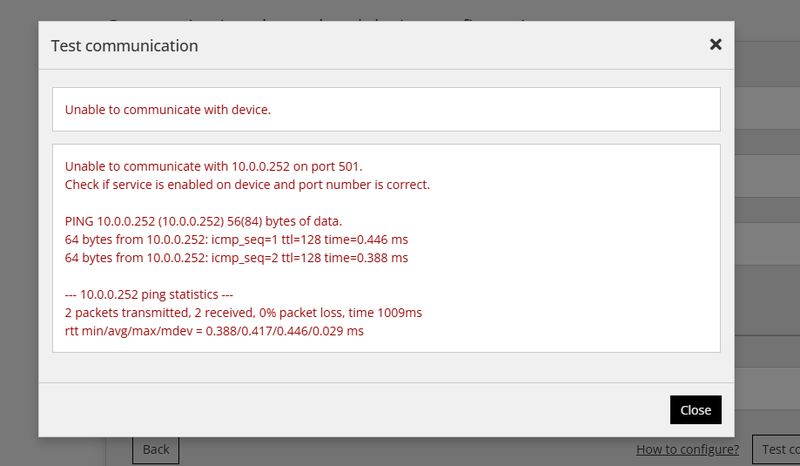

Reduxi Configurator, test komunikacije nije uspeo na portu 501, uređaj 10.0.0.252 je dostupan preko pinga
Neuspešan rezultat testa – ovde sa pogrešnim portom 501
Tekstualni opis ove slike

Snimak ekrana dijaloga Test communication u alatu Reduxi Configurator (znak zatvaranja X gore desno) iznad zatamnjene stranice. Prvi okvir crvenim tekstom: Unable to communicate with device. Drugi okvir crvenim tekstom: Unable to communicate with 10.0.0.252 on port 501. Check if service is enabled on device and port number is correct. PING 10.0.0.252 (10.0.0.252) 56(84) bytes of data. 64 bytes from 10.0.0.252: icmp_seq=1 ttl=128 time=0.446 ms. 64 bytes from 10.0.0.252: icmp_seq=2 ttl=128 time=0.388 ms. --- 10.0.0.252 ping statistics ---. 2 packets transmitted, 2 received, 0% packet loss, time 1009ms. rtt min/avg/max/mdev = 0.388/0.417/0.446/0.029 ms. Dugme: Close (crno). Iza dijaloga delimično se vide dugmad Back, How to configure i Test communication.

7 Provera očitavanja & omogućavanje upravljanja

7.1 Provera očitavanja

U Reduxi veb interfejsu otvorite Devices → [naziv my-PV uređaja] → Last measurement.

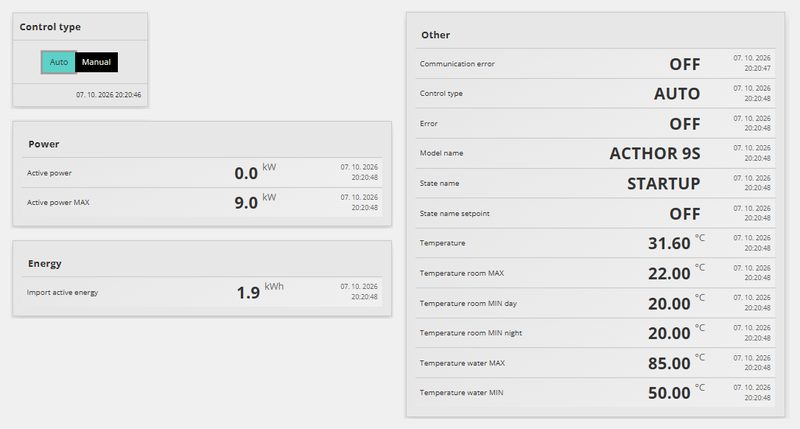

Last measurement uređaja AC THOR 9s: control type AUTO, communication error OFF
Last measurement uređaja AC•THOR 9s – control type Auto, nema greške u komunikaciji
Tekstualni opis ove slike

Snimak ekrana stranice sa očitavanjima my-PV uređaja. Leva kolona: kartica Control type sa prekidačem Auto (izabrano, tirkizno) i Manual (crno), vremenska oznaka 07. 10. 2026 20:20:46. Kartica Power: Active power 0.0 kW; Active power MAX 9.0 kW. Kartica Energy: Import active energy 1.9 kWh. Desna kartica Other: Communication error OFF; Control type AUTO; Error OFF; Model name ACTHOR 9S; State name STARTUP; State name setpoint OFF; Temperature 31.60 °C; Temperature room MAX 22.00 °C; Temperature room MIN day 20.00 °C; Temperature room MIN night 20.00 °C; Temperature water MAX 85.00 °C; Temperature water MIN 50.00 °C. Svaka vrednost ima vremensku oznaku 07. 10. 2026 oko 20:20:48.

Šta vidite Značenje
Communication error OFF, vrednosti se čitaju Komunikacija radi.
Communication error ON, sve vrednosti su 0 Nema komunikacije – postavke se ne podudaraju. Proverite tačku 4 i tačku 6.2 ili pogledajte Česti problemi.

7.2 Omogućavanje upravljanja preko Reduxi

U okviru Control type u prikazu uređaja izaberite Auto. Tek tada komande Reduxi strategije stižu do my-PV uređaja. Sa Manual strategija ne upravlja uređajem.

ℹ️
Preduslov: merenje na mreži Upravljanje na osnovu PV viška zahteva snagu na mestu priključka na mrežu. Ona dolazi ili iz pametnog brojila PV sistema, koje se čita preko invertora, ili – ako je my-PV uređaj jedini uređaj na uređaju Reduxi Controller – iz posebnog brojila energije / pametnog brojila. U oba slučaja ono mora već biti podešeno u Reduxi veb interfejsu i davati vrednosti.

Sledeći korak: izaberite i podesite strategiju – pogledajte Strategije za Reduxi kontroler pod Povezani članci.

✓ Rezime

Priprema (tačke 1–3): Pripremite my-PV uputstvo, Reduxi Controller, merenje na mreži (pametno brojilo PV invertora ili posebno brojilo) i my-PV AC•THOR, AC•THOR 9s ili AC ELWA 2. my-PV uređaj i kontroler su u istoj mreži preko rutera.

my-PV uređaj (tačka 4): Postavite tip upravljanja na Modbus TCP na displeju (ili u my-PV veb interfejsu) i rezervišite fiksnu IP adresu na ruteru.

Dodavanje u Reduxi (tačke 5–6): Otvorite Reduxi veb interfejs preko aplikacije (tunel) ili pregledača, dodajte device type HVAC / type myPV, unesite IP (port 502, Modbus unit ID 1) i pokrenite test komunikacije.

Puštanje u rad (tačka 7): Proverite last measurement (communication error OFF), postavite tip upravljanja na Auto i podesite strategiju. Merenje na mreži (pametno brojilo PV invertora ili posebno brojilo) mora već biti podešeno.

→ Česti problemi

Problem Rešenje
Test ne uspeva sa "Unable to communicate … on port 501", ping je uspešan Mreža radi, ali je port pogrešan ili Modbus TCP nije aktivan. Postavite port na 502 i proverite da li je tip upravljanja na my-PV uređaju Modbus TCP.
Test ne uspeva, ping nije uspešan my-PV uređaj nije dostupan: proverite IP adresu i da li su uređaj i kontroler u istoj mreži.
Veza je radila, a zatim prestala my-PV uređaj je verovatno dobio novu IP adresu od rutera. Rezervišite fiksnu IP adresu na ruteru i unesite je u Reduxi veb interfejs.
Očitavanja se prikazuju, ali uređaj ne prati strategiju Postavite tip upravljanja na Auto, proverite da li je Regulated devices označeno za strategiju, da li je strategija aktivna i da li merenje na mreži daje vrednosti.
my-PV uređaj prima sukobljene zadate vrednosti Uverite se da uređajem ne upravlja direktno i invertor ili baterijski sistem – samo Reduxi Controller podešava snagu.
Kontroler se ne može otvoriti preko reduxi.local Umesto toga unesite IP adresu kontrolera (lista uređaja na ruteru ili aplikacija Reduxi → Reduxi devices) ili koristite tunelsku vezu u aplikaciji Reduxi.
