Kako povezati Fronius Wattpilot (OCPP) sa Reduxi kontrolerom

Updated
⚡ Reduxi Controller · Baza znanja

Kako povezati Fronius Wattpilot (OCPP) sa Reduxi kontrolerom

Povežite zidni punjač Fronius Wattpilot sa uređajem Reduxi Controller putem OCPP 1.6J, tako da kontroler može da nadzire i upravlja punjenjem uz PV višak i upravljanje opterećenjem.

⏱ oko 15–20 min
🔧 Fronius Wattpilot · Reduxi Controller
🌐 OCPP 1.6J (LAN / Wi‑Fi preko rutera)
📱 Aplikacija Fronius Solar.wattpilot
📄 Preuzmite kao PDF

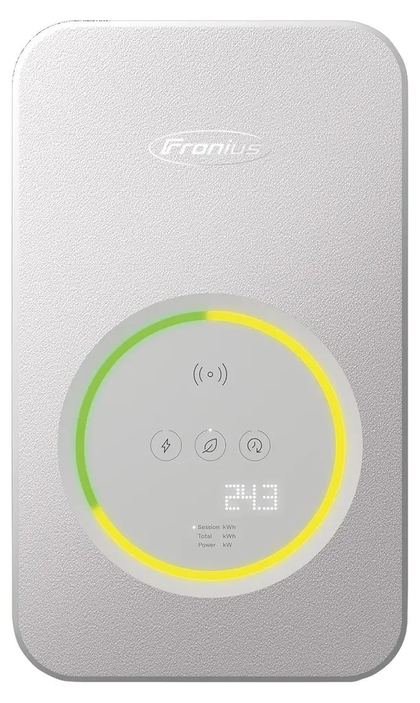

Fronius Wattpilot zidni punjač sa svetlosnim prstenom, ikonama i matričnim displejem
Tekstualni opis ove slike

Fotografija proizvoda Fronius Wattpilot zidne jedinice na beloj pozadini: pravougaono svetlosivo kućište zaobljenih ivica sa teksturiranom površinom. Fronius logotip je blizu vrha. U donjem delu je okrugli panel sa svetlosnim prstenom koji je zelen gore levo, a žut desno i dole. Unutar prstena: simbol bežične veze, tri okrugle ikone (munja, list, merač), matrični displej koji prikazuje 243 i tri sitna reda teksta, Session kWh, Total kWh, Power kW.

Fronius Wattpilot – zidna verzija

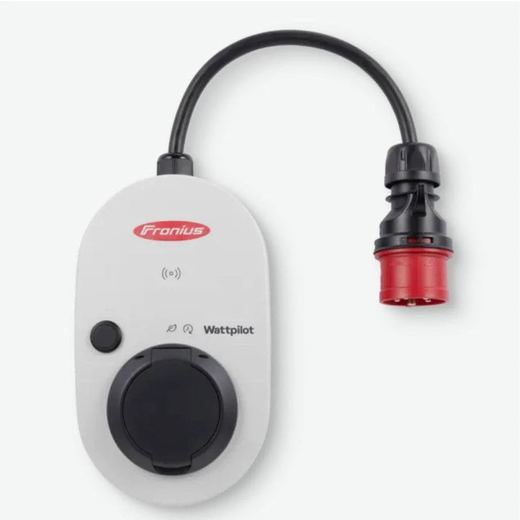

Fronius Wattpilot prenosni punjač sa crnim kablom i crvenim CEE utikačem
Tekstualni opis ove slike

Fotografija proizvoda Fronius Wattpilot na svetloj pozadini. Zaobljeno ovalno svetlosivo kućište sa crvenim Fronius logotipom na vrhu, malim simbolom bežične veze/RFID ispod njega, okruglim crnim dugmetom levo, tekstom Wattpilot sa dve male ikone i crnom Type 2 utičnicom za punjenje sa poklopcem pri dnu. Crni kabl izlazi iz gornjeg dela kućišta u petlji i završava se crno-crvenim CEE utikačem desno. Desni deo slike je beo.

Fronius Wattpilot – prenosna verzija sa CEE utikačem
📋 U ovom članku
  1. Tehnička dokumentacija
  2. Potrebna oprema
  3. Pregled sistema
  4. Podešavanje OCPP-a u aplikaciji Wattpilot
  5. Prijava na Reduxi veb interfejs
  6. Dodavanje uređaja Wattpilot u Reduxi
  7. Provera očitavanja
  8. Rezime
  9. Česti problemi
  10. Povezani članci

1 Tehnička dokumentacija

Fronius Wattpilot podržava OCPP 1.6J (Open Charge Point Protocol, JSON preko WebSocket-a). U ovom rešenju Reduxi Controller radi kao lokalni OCPP server (centralni sistem), a Wattpilot se povezuje na njega kao charge point – nije potrebna nikakva cloud usluga.

Protokol
OCPP 1.6J
Veza
WebSocket ws:// (lokalno)
Mreža
LAN / Wi‑Fi preko rutera
Identifikator uređaja
Serijski broj uređaja Wattpilot
Pametno punjenje
Profili punjenja u A
Prebacivanje faza
Podržano prebacivanje 3 → 1 faza

Dokumenti proizvođača:

ℹ️

Podržane OCPP funkcije Authorize, BootNotification, Heartbeat, MeterValues, Start/StopTransaction, StatusNotification, kao i RemoteStart/Stop, SetChargingProfile, ClearChargingProfile, TriggerMessage, UnlockConnector, Reset i UpdateFirmware. Profili funkcija: Core, FirmwareManagement, SmartCharging, RemoteTrigger.

2 Potrebna oprema

  • Fronius Wattpilot, instaliran i pušten u rad od strane kvalifikovanog električara
  • Wattpilot povezan na istu lokalnu mrežu kao Reduxi Controller (Wi‑Fi ili LAN preko rutera)
  • Pametni telefon sa aplikacijom Fronius Solar.wattpilot, povezan sa uređajem Wattpilot
  • Reduxi Controller sa poznatom fiksnom IP adresom (npr. 192.168.31.73) – prikazuje se u alatu Reduxi Configurator kao Controller OCPP JSON 1.6 URL kada dodajete uređaj, ili na ruteru
  • Serijski broj uređaja Wattpilot (prikazan u aplikaciji i na natpisnoj pločici, npr. 91099800)
  • Laptop ili tablet sa pristupom internetu za Reduxi Configurator

⚠️

Fiksna IP adresa za kontroler Wattpilot se povezuje na IP adresu kontrolera. Ako ruter dodeli novu adresu, OCPP veza se gubi. Rezervišite IP adresu uređaja Reduxi Controller na ruteru (DHCP rezervacija).

3 Pregled sistema

Wattpilot otvara WebSocket vezu sa uređajem Reduxi Controller i predstavlja se svojim serijskim brojem. Kontroler dodeljuje vezu uređaju sa istim device identifier i zatim čita merenja i šalje ograničenja punjenja.

Komponenta Uloga Adresa / postavka
Reduxi Controller OCPP server (centralni sistem) ws://<Controller IP>/ocpp/1.6/json
Fronius Wattpilot OCPP klijent (charge point) Povezuje se na gornji URL + svoj serijski broj
Pun URL koji koristi Wattpilot – ws://192.168.31.73/ocpp/1.6/json/91099800

ℹ️

Nešifrovana veza u lokalnoj mreži Za lokalni server Wattpilot dozvoljava ws:// (nešifrovano) ili wss://. Reduxi Controller koristi ws://. Eksterni OCPP serveri uvek zahtevaju wss://.

4 Podešavanje OCPP-a u aplikaciji Wattpilot

4.1 Omogućavanje OCPP-a

1
Otvorite aplikaciju
Pokrenite aplikaciju Fronius Solar.wattpilot i povežite se sa uređajem Wattpilot.
2
Otvorite OCPP postavke
Otvorite karticu Internet i dodirnite OCPP (u novijim verzijama aplikacije: Einstellungen → OCPP).
3
Omogućite OCPP 1.6J
Uključite OCPP1.6J. OCPP automatski aktivira upravljanje pristupom na uređaju Wattpilot.

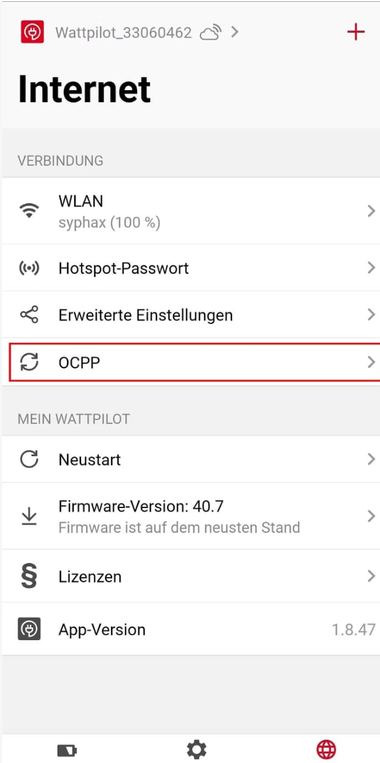

Meni Internet u aplikaciji Fronius Solar.wattpilot sa stavkom OCPP istaknutom crvenim okvirom
Tekstualni opis ove slike

Snimak ekrana mobilne aplikacije pod nazivom Internet. Zaglavlje: naziv uređaja Wattpilot_33060462 sa ikonom oblaka i strelicom, crvena ikona plus desno. Odeljak VERBINDUNG [veza]: WLAN [Wi-Fi] sa mrežom syphax (100 %); Hotspot-Passwort [lozinka hotspota]; Erweiterte Einstellungen [napredne postavke]; OCPP (istaknuto crvenim pravougaonikom). Odeljak MEIN WATTPILOT [moj Wattpilot]: Neustart [restart]; Firmware-Version: 40.7 sa tekstom Firmware ist auf dem neusten Stand [firmver je ažuran]; Lizenzen [licence]; App-Version 1.8.47. Svaki red osim App-Version ima strelicu desno. Donja traka: ikona baterije, ikona zupčanika, ikona globusa (crvena, izabrana). Desni deo slike je beo.

Meni Internet sa stavkom OCPP (aplikacija Fronius Solar.wattpilot)

4.2 Postavke OCPP servera

Dodirnite OCPP-Server i unesite sledeće vrednosti:

Polje (DE / EN) Vrednost
Protokoll / Protocol WS
Benutzername / User prazno
Passwort / Password prazno
Host IP adresa uređaja Reduxi Controller, npr. 192.168.31.73
Pfad / Path /ocpp/1.6/json/
SN zur URL hinzufügen / Add SN to URL On – obavezno

⚠️

“SN zur URL hinzufügen / Add SN to URL” mora biti uključeno Bez ove opcije Wattpilot ne dodaje svoj serijski broj u URL, kontroler ga ne može identifikovati i komunikacija se ne uspostavlja. Pre čuvanja uvek proverite da li je prekidač zelen.

Aplikacija zatim prikazuje kompletnu adresu, npr. ws://192.168.31.73/ocpp/1.6/json/91099800. Dodirnite Änderungen speichern / Save. URL kontrolera se prikazuje i u alatu Reduxi Configurator (pogledajte ⁠tačku 6.2⁠).

✅

Status još nije “Connected”? To je očekivano Wattpilot se prihvata tek kada se doda u Reduxi sa svojim serijskim brojem. Nastavite sa ⁠tačkom 5⁠ i ⁠tačkom 6⁠ – nakon toga status prelazi na Verbunden / Connected. Savet: ako još ne znate IP adresu kontrolera, prvo uradite ⁠tačku 6⁠ i kopirajte adresu iz polja Controller OCPP JSON 1.6 URL.

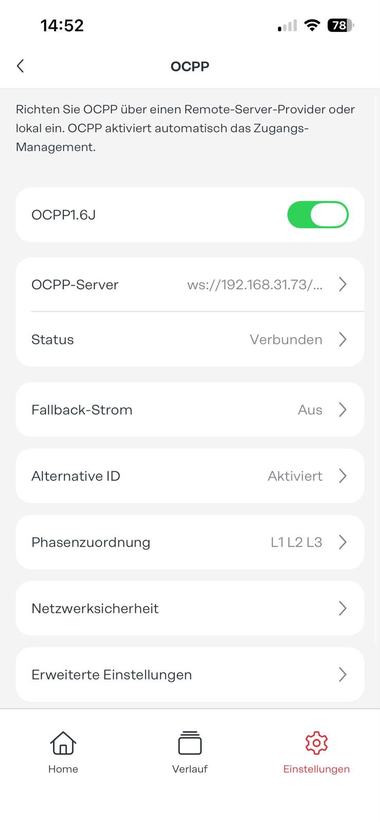

Ekran OCPP u aplikaciji Fronius Solar.wattpilot: OCPP1.6J uključen, server ws://192.168.31.73, status Verbunden
Tekstualni opis ove slike

Snimak ekrana mobilne aplikacije (statusna traka: vreme 14:52, signal, Wi-Fi, baterija 78) pod nazivom OCPP, sa strelicom nazad gore levo. Uvodni tekst na nemačkom: Richten Sie OCPP über einen Remote-Server-Provider oder lokal ein. OCPP aktiviert automatisch das Zugangs-Management. [Podesite OCPP preko udaljenog provajdera servera ili lokalno. OCPP automatski aktivira upravljanje pristupom.] Redovi postavki: OCPP1.6J: prekidač uključen (zeleno); OCPP-Server: ws://192.168.31.73/... sa strelicom; Status: Verbunden [povezano] sa strelicom; Fallback-Strom [rezervna struja]: Aus [isključeno]; Alternative ID: Aktiviert [aktivirano]; Phasenzuordnung [dodela faza]: L1 L2 L3; Netzwerksicherheit [mrežna bezbednost] sa strelicom; Erweiterte Einstellungen [napredne postavke] sa strelicom. Donja navigaciona traka: Home, Verlauf [istorija], Einstellungen [postavke] (izabrano, crvena ikona zupčanika). Desni deo slike je beo.

Meni OCPP: OCPP1.6J uključen, status “Verbunden” (povezano)

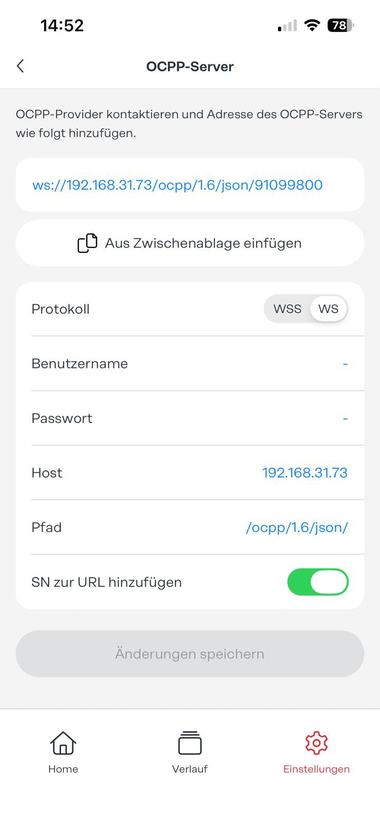

Ekran OCPP-Server u aplikaciji Fronius Solar.wattpilot: ws URL, host 192.168.31.73, putanja /ocpp/1.6/json/
Tekstualni opis ove slike

Snimak ekrana mobilne aplikacije (statusna traka: vreme 14:52, signal, Wi-Fi, baterija 78) pod nazivom OCPP-Server, sa strelicom nazad gore levo. Uvodni tekst na nemačkom: OCPP-Provider kontaktieren und Adresse des OCPP-Servers wie folgt hinzufügen. [Obratite se OCPP provajderu i dodajte adresu OCPP servera na sledeći način.] Plavi tekst linka u okviru: ws://192.168.31.73/ocpp/1.6/json/91099800. Dugme: Aus Zwischenablage einfügen [nalepi iz privremene memorije]. Lista postavki: Protokoll: prekidač WSS / WS sa izabranim WS; Benutzername [korisničko ime]: - (crtica, prazno); Passwort [lozinka]: - (crtica, prazno); Host: 192.168.31.73; Pfad [putanja]: /ocpp/1.6/json/; SN zur URL hinzufügen [dodaj serijski broj u URL]: prekidač uključen (zeleno). Ispod: sivo dugme Änderungen speichern [sačuvaj izmene] (neaktivno). Donja navigaciona traka: Home, Verlauf [istorija], Einstellungen [postavke] (izabrano, crvena ikona zupčanika). Desni deo slike je beo.

OCPP server: protokol WS, host = IP kontrolera, putanja /ocpp/1.6/json/, SN dodat u URL

4.3 Dodatne OCPP opcije

Opcija Preporuka
Status Prikazuje Not connected, Started, Connected ili Connected and accepted. Nakon dodavanja uređaja u Reduxi mora prikazivati Verbunden / Connected.
Fallback-Strom / Fallback current Struja punjenja koju Wattpilot koristi ako se OCPP veza sa kontrolerom izgubi. Podesite vrednost koja je bezbedna za kućni priključak.
Phasenzuordnung / Phase assignment Dodela faza uređaja Wattpilot fazama mreže (npr. L1 L2 L3). Mora da odgovara ožičenju kako bi upravljanje opterećenjem smanjilo pravu fazu.
Alternative ID, Netzwerksicherheit, Erweiterte Einstellungen Ostavite nepromenjeno.

5 Prijava na Reduxi veb interfejs

Reduxi Configurator može da se otvori daljinski preko tunelske veze u aplikaciji Reduxi ili lokalno u veb pregledaču u istoj mreži. Oba načina vode do istog veb interfejsa.

Daljinski

📱
Reduxi aplikacija
Preko tunelske veze · radi sa bilo kog mesta
🖥️
Veb pregledač
U lokalnoj mreži · preko IP adrese ili reduxi.local
📱 5.1 Daljinski preko aplikacije Reduxi (tunel)
1
Otvorite aplikaciju i prijavite se
Pokrenite aplikaciju Reduxi na pametnom telefonu ili tabletu i prijavite se svojim podacima.
2
Otvorite Reduxi devices
Dodirnite ikonu menija (tri linije, gore levo) i izaberite Reduxi devices.
3
Aktivirajte tunelsku vezu
Uključite tunelsku vezu i sačekajte trenutak dok ne postane aktivna.
4
Otvorite configurator
Dodirnite Open configurator. Otvara se Reduxi veb interfejs.
Aplikacija Reduxi: ikona menija (2), Reduxi devices (3), dugme Activate tunnel connection (4)
Tekstualni opis ove slike

Snimak ekrana tri ekrana mobilne aplikacije Reduxi jedan pored drugog, sa cijan okvirima i brojčanim oznakama 2 do 4. Levi ekran (dashboard, tamna tema): ikona menija gore levo označena okvirom i oznakom 2; logotip 'reduxi'; kartice 'Real time data' (aktivna) i 'Statistics'; cena 5.79 € i temperatura 3.2 °C; dijagram toka energije sa kućom u sredini (-1.25 kW) i ikonama sa vrednostima 69.0 W, 1.3 kW, 1.1 kW (crveni prsten), -165.0 W sa 97 % (crveni prsten) i vrednostima 0.0 W pri dnu; kartice 'Power' i 'Energy'; donja navigacija: Dashboard, Diagnostics, Device control, Settings. Srednji ekran (bočni meni): logotip 'reduxi', 'Number of locations: 1233', naslov 'Reduxi device management', stavke '+ Add Reduxi location' i 'Reduxi devices' (označeno okvirom i oznakom 3), zatim 'My profile' i 'About app'. Desni ekran (stranica uređaja): Back; slika crnog Reduxi kontrolera sa dva Ethernet priključka; status 'Connected'; kartica 'Update available': 'New update is available for your Reduxi device.' sa dugmetom 'Download and install update'; kartica 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' sa dugmetom 'Activate tunnel connection' (označeno okvirom i oznakom 4); kartica 'Unit details' sa poljem 'Unit ID'.

Aktivirajte tunelsku vezu
Aplikacija Reduxi, dugme Open configurator (korak 5) i početni ekran tunelske veze alata Reduxi Configurator (korak 6)
Tekstualni opis ove slike

Snimak ekrana sastavljen od dva dela jedan pored drugog. Levi deo: ekran mobilne aplikacije Reduxi na tamnoj pozadini. Gore: dugme Back; slika crnog Reduxi kontrolera sa dva Ethernet priključka i redom stezaljki; status 'Connected' sa ikonom Wi-Fi. Kartica 'Update available': 'New update is available for your Reduxi device.' sa dugmetom 'Download and install update'. Kartica 'Connect to configurator' sa ikonom ključa: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' i dugme 'Open configurator', označeno cijan okvirom i brojčanom oznakom 5. Ispod: kartica 'Unit details' sa poljem 'Unit ID' (vrednost nije vidljiva). Desni deo: Reduxi Configurator otvoren u pregledaču, označen cijan okvirom i brojčanom oznakom 6. Zaglavlje: strelica nazad, 'Tunnel connection', ikona za ponovno učitavanje. Leva bočna traka sa ikonama (munja, čip, munja, stubni grafikon, zupčanik). Stranica 'Home' sa zelenom ikonom veze. Zeleno obaveštenje: 'New patch available. Click here to apply.' sa znakom zatvaranja X. Vreme 09:12:56. Dijagram toka energije sa kućom u sredini (1.700 kW) i ikonama za mrežu (0.000 kW), solar (1.700 kW), bateriju (zelena, 0.000 kW i 0.800 kW), uređaj levo (0.900 kW), električno vozilo i punjač ili uređaj pri dnu. Oznaka 'Energy manager' pri dnu.

Open configurator
🖥️ 5.2 Lokalno preko veb pregledača
1
Otvorite stranicu za prijavu
Na uređaju u istoj mreži otvorite veb pregledač i unesite IP adresu kontrolera (npr. http://192.168.31.73) ili http://reduxi.local.
2
Log in
Korisničko ime: admin · Lozinka: admin (fabrička podrazumevana vrednost).
Stranica za prijavu u Reduxi Configurator na adresi reduxi.local, adresna traka označena
Tekstualni opis ove slike

Snimak ekrana stranice za prijavu u Reduxi Configurator u prozoru pregledača Chrome. Adresna traka prikazuje 'Not secure' i 'reduxi.local'; adresna traka je označena cijan okvirom, a njena uvećana kopija (cijan okvir, tekst 'Not secure reduxi.local') prikazana je levo, povezana cijan linijom. Pozadina stranice: svetlosivi linijski crtež kuće sa solarnim panelima (zeleno), zidnom kutijom, invertorom, automobilom i punjačem. Gore levo: logotip 'reduxi configurator'. U sredini je okvir za prijavu sa naslovom 'Login', izborom jezika (engleska zastava, 'English'), poljem za korisničko ime i poljem za lozinku i tamnim dugmetom 'Login'.

Ekran za prijavu na Reduxi Controller
Početni ekran alata Reduxi Configurator nakon prijave: tok energije sa kućom 24.20 kW, mreža 24.20 kW, EV charger 31.00 kW
Tekstualni opis ove slike

Snimak ekrana veb interfejsa Reduxi Configurator nakon prijave, svetla tema. Gore levo: logotip 'reduxi configurator'. Zaglavlje: 'Home' levo, zeleni status 'Connected' gore desno. Leva bočna traka: raširen odeljak 'Devices' sa listom stavki, zatim sklopljeni odeljci 'Manager', 'Configuration' i 'Settings'. Glavni deo: dijagram toka energije. Kuća u sredini sa prstenom, vrednost 24.20 kW. Ikona mreže gore levo, 24.20 kW (crvena tačka na njenoj liniji). Ikona solara gore desno, vrednost '-'. Leva ikona (baterija ili uređaj), 6.700 kW (zelena tačka na njenoj liniji). Desne ikone (baterijsko skladište i uređaj), vrednosti '-'. Ikona EV punjača dole levo, 31.00 kW. Još jedna ikona uređaja dole desno. Oznaka 'Energy manager' ispod kuće.

Veb interfejs nakon prijave

ℹ️

Wattpilot se uvek povezuje lokalno Bez obzira na to kako otvorite Configurator, sam Wattpilot se uvek povezuje na kontroler u lokalnoj mreži preko ws://<Controller IP>/ocpp/1.6/json.

6 Dodavanje uređaja Wattpilot u Reduxi

6.1 Osnovne postavke

1
Dodajte novi uređaj
U levom meniju pod Devices kliknite na + Add device.
2
Izaberite tip
Device type: EV charger · Type: OCPP 1.6 - JSON.
3
Naziv i strategija
Unesite Name (npr. Fronius Wattpilot). Pod Include to strategy ostavite označeno Energy manager → Regulated devices, a zatim kliknite na Next.

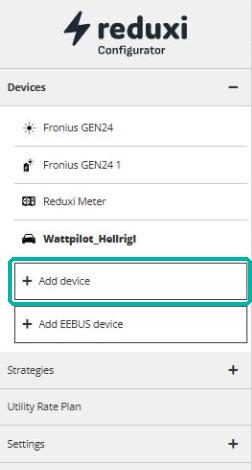

Meni alata Reduxi Configurator sa istaknutim dugmetom Add device ispod liste uređaja
Tekstualni opis ove slike

Snimak ekrana levog menija alata Reduxi Configurator (reduxi logotip sa rečju Configurator na vrhu). Odeljak Devices (raširen, znak minus) sa stavkama: Fronius GEN24 (ikona sunca), Fronius GEN24 1 (ikona invertora), Reduxi Meter (ikona brojila), Wattpilot (ikona automobila, podebljano, trenutna stavka). Ispod: dugme + Add device, istaknuto tirkiznim pravougaonikom, i dugme + Add EEBUS device. Ostale stavke menija: Strategies (znak plus), Utility Rate Plan, Settings (znak plus). Desni deo slike je beo.

Kliknite na + Add device u levom meniju

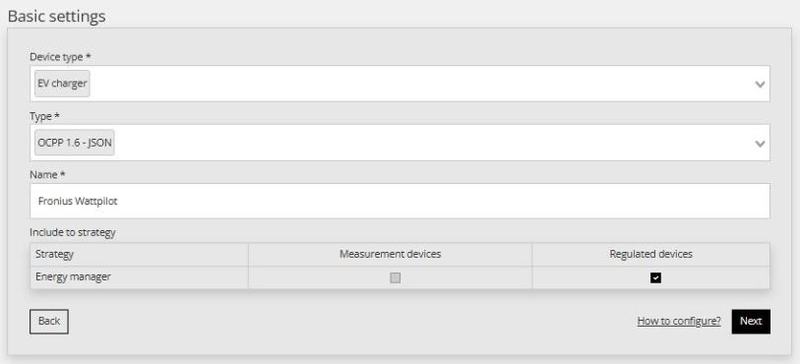

Reduxi Configurator, osnovne postavke: device type EV charger, type OCPP 1.6 - JSON, Fronius Wattpilot
Tekstualni opis ove slike

Snimak ekrana koraka čarobnjaka alata Reduxi Configurator pod nazivom Basic settings. Device type *: EV charger (padajuća lista). Type *: OCPP 1.6 - JSON (padajuća lista). Name *: Fronius Wattpilot. Odeljak Include to strategy: tabela sa kolonama Strategy, Measurement devices, Regulated devices. Jedan red: Strategy: Energy manager; Measurement devices: polje nije označeno (zasivljeno); Regulated devices: polje je označeno. Dugmad: Back (sa okvirom, levo), link How to configure? i Next (crno, desno).

Device type EV charger, type OCPP 1.6 - JSON, naziv i strategija

6.2 Postavke komunikacije

Polje Vrednost
Identifikator uređaja Serijski broj uređaja Wattpilot, npr. 91099800 – tačno broj sa kraja URL-a u aplikaciji
Connector 1
Charger type AC
Energy counter Default
Allocate power to EVSE when EV is not connected Default
Per phase max. current Auto detect from EVSE ili Manual override sa nazivnom strujom osigurača, npr. 32 A (22 kW) ili 16 A (11 kW)
Forward communication / username / password / measurements to backend OCPP server prazno – potrebno samo ako se paralelno koristi eksterni OCPP backend
Allow new charging session Always
Controller OCPP JSON 1.6 URL samo za čitanje, npr. ws://192.168.31.73/ocpp/1.6/json – ovo je adresa koja se unosi u aplikaciji (pogledajte ⁠tačku 4.2⁠)

⚠️

Device identifier = serijski broj uređaja Wattpilot Unesite serijski broj uređaja Wattpilot kao Device identifier – prikazan je u zaglavlju aplikacije (npr. Wattpilot_91099800 → 91099800) i na kraju OCPP URL-a. Bez ispravnog identifikatora kontroler ne može da dodeli dolaznu OCPP vezu i ne prikazuje podatke.

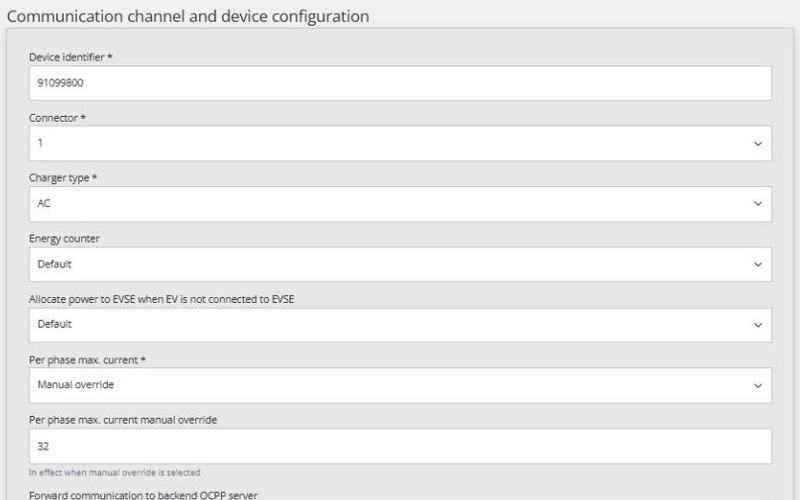

Reduxi Configurator, postavke punjača: device identifier 91099800, connector 1, type AC, 32 A override
Tekstualni opis ove slike

Snimak ekrana gornjeg dela obrasca Communication channel and device configuration u alatu Reduxi Configurator. Device identifier *: 91099800. Connector *: 1 (padajuća lista). Charger type *: AC (padajuća lista). Energy counter: Default (padajuća lista). Allocate power to EVSE when EV is not connected to EVSE: Default (padajuća lista). Per phase max. current *: Manual override (padajuća lista). Per phase max. current manual override: 32; pomoćni tekst: In effect when manual override is selected. Sledeća oznaka, Forward communication to backend OCPP server, odsečena je na donjoj ivici.

Device identifier = serijski broj uređaja Wattpilot, connector 1, AC

Proverite vrednosti i kliknite na Done da sačuvate uređaj.

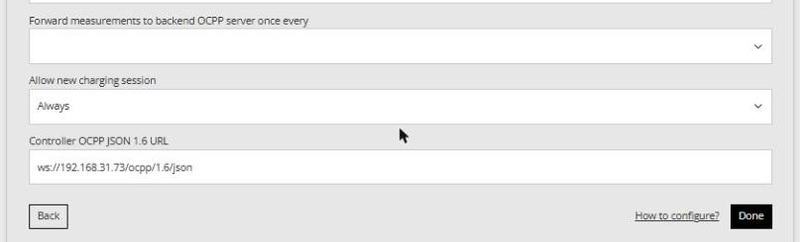

Reduxi Configurator, OCPP postavke: Allow new charging session Always, OCPP URL kontrolera
Tekstualni opis ove slike

Snimak ekrana donjeg dela obrasca Communication channel and device configuration u alatu Reduxi Configurator. Forward measurements to backend OCPP server once every: prazna padajuća lista. Allow new charging session: Always (padajuća lista). Controller OCPP JSON 1.6 URL: ws://192.168.31.73/ocpp/1.6/json. Dugmad: Back (sa okvirom, levo), link How to configure? i Done (crno, desno). Strelica pokazivača miša vidi se u blizini sredine.

Controller OCPP JSON 1.6 URL – kliknite na Done da sačuvate uređaj

6.3 Testiranje komunikacije

Kod OCPP-a se Wattpilot sam povezuje na kontroler – IP adresa uređaja Wattpilot nije potrebna. Ponovo otvorite uređaj (Devices → [Wattpilot] → Details) i kliknite na Test communication dole desno.

ℹ️

“Unable to communicate with device” je normalno za OCPP Kod OCPP-a kontroler ne može aktivno da pinguje punjač – Wattpilot se sam povezuje na kontroler. Crvena linija u prvom okviru se stoga može zanemariti. Važan je okvir ispod: Number of devices found mora biti najmanje 1, a Device identifier mora prikazivati serijski broj uređaja Wattpilot. Konačni dokaz su vrednosti uživo pod Last measurements.

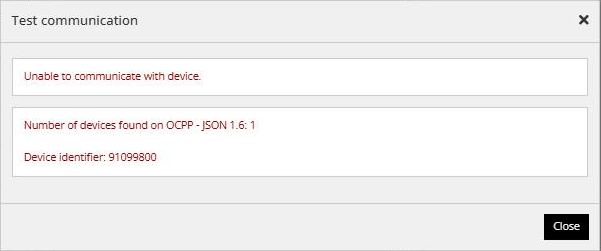

Reduxi Configurator, test komunikacije za OCPP: komunikacija nije moguća, pronađen 1 uređaj, ID 91099800
Tekstualni opis ove slike

Snimak ekrana dijaloga Test communication u alatu Reduxi Configurator (znak zatvaranja X gore desno). Prvi okvir crvenim tekstom: Unable to communicate with device. Drugi okvir crvenim tekstom: Number of devices found on OCPP - JSON 1.6: 1, zatim Device identifier: 91099800. Dugme: Close (crno, dole desno). Desna ivica slike je bela.

Test communication: prozor navodi punjače povezane preko OCPP-a i njihove identifikatore uređaja
  • Number of devices found on OCPP – JSON 1.6 pokazuje koliko je punjača povezano sa kontrolerom preko OCPP-a.
  • Device identifier mora prikazivati serijski broj uređaja Wattpilot (npr. 91099800). Ako se ne pojavi, Wattpilot nije povezan – proverite postavke u aplikaciji (pogledajte ⁠tačku 4.2⁠).
  • U aplikaciji Wattpilot OCPP status mora prikazivati Verbunden / Connected.
  • Završna provera: vrednosti uživo i Communication error = OFF (pogledajte ⁠tačku 7⁠).

✅

Veza je uspostavljena Ako obe strane prikazuju vezu, Wattpilot je spreman. Reduxi Controller sada upravlja strujom punjenja prema aktivnoj strategiji.

7 Provera očitavanja

Otvorite Devices → [Wattpilot] → Last measurements:

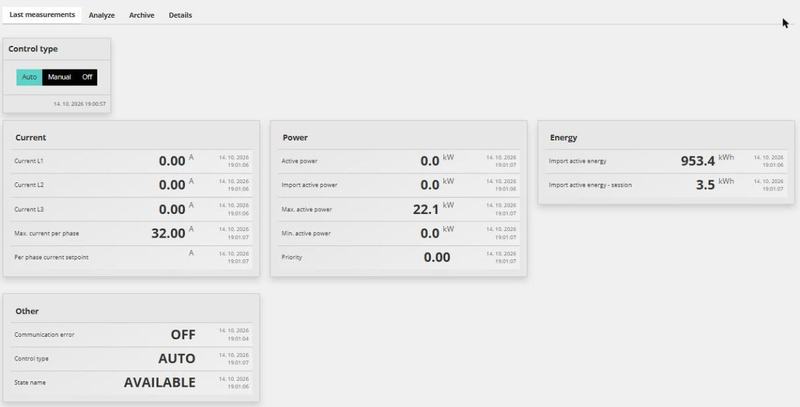

Reduxi, last measurements uređaja Wattpilot: control type AUTO, state AVAILABLE, 953.4 kWh
Tekstualni opis ove slike

Snimak ekrana stranice uređaja u Reduxi sa karticama Last measurements (izabrana), Analyze, Archive, Details. Kartica Control type: prekidač sa Auto (izabrano, tirkizno), Manual, Off (crno); vremenska oznaka 14. 10. 2026 19:00:57. Kartica Current: Current L1 0.00 A; Current L2 0.00 A; Current L3 0.00 A; Max. current per phase 32.00 A; Per phase current setpoint (bez vrednosti, jedinica A). Kartica Power: Active power 0.0 kW; Import active power 0.0 kW; Max. active power 22.1 kW; Min. active power 0.0 kW; Priority 0.00. Kartica Energy: Import active energy 953.4 kWh; Import active energy - session 3.5 kWh. Kartica Other: Communication error OFF; Control type AUTO; State name AVAILABLE. Svaka vrednost ima vremensku oznaku 14. 10. 2026 oko 19:01. Pokazivač miša je gore desno.

Last measurements: tip upravljanja, struje po fazi, snaga, energija i stanje punjača
Vrednost Značenje
Control type Auto = upravlja Reduxi strategija · Manual · Off
Current L1 / L2 / L3 Struja punjenja po fazi
Max. current per phase Maksimalna struja punjača (npr. 32 A)
Active power / Max. active power Trenutna snaga punjenja i maksimalna snaga (npr. 22.1 kW)
Import active energy / session Ukupna napunjena energija i energija trenutne sesije
Communication error Mora biti OFF
State name Trenutno stanje punjača, npr. AVAILABLE kada nijedan automobil nije povezan

✓ Rezime

Priprema (tačke 1–3): Wattpilot i Reduxi Controller u istoj mreži, kontroler sa fiksnom IP adresom, serijski broj uređaja Wattpilot pri ruci.

Aplikacija Wattpilot (tačka 4): omogućite OCPP1.6J, protokol WS, host = IP kontrolera, putanja /ocpp/1.6/json/, “SN zur URL hinzufügen” uključeno (obavezno).

Dodavanje u Reduxi (tačke 5–6): EV charger · OCPP 1.6 - JSON, device identifier = serijski broj, connector 1, AC.

Puštanje u rad (tačka 7): aplikacija prikazuje “Connected”, Reduxi prikazuje vrednosti uživo i communication error OFF.

→ Česti problemi

Problem Rešenje
Status u aplikaciji ostaje “Started” / “Not connected” Proverite da li je “SN zur URL hinzufügen” uključeno, zatim host (IP kontrolera), protokol WS (ne WSS), putanju /ocpp/1.6/json/ i da li su oba uređaja u istoj mreži.
Aplikacija prikazuje “Connected”, ali Reduxi ne prikazuje podatke Device identifier u Reduxi mora tačno odgovarati serijskom broju na kraju URL-a (npr. 91099800). “SN zur URL hinzufügen” mora biti uključeno.
Veza se gubi nakon restartovanja rutera Kontroler je dobio novu IP adresu. Rezervišite fiksnu IP adresu na ruteru i ažurirajte host u aplikaciji.
Neželjeno ponašanje punjenja kada je kontroler van mreže Podesite Fallback current u OCPP meniju aplikacije (pogledajte ⁠tačku 4.3⁠).
Upravljanje opterećenjem smanjuje pogrešnu fazu Proverite dodelu faza u aplikaciji i u Reduxi (Advanced configuration → “L1/L2/L3 is connected to main feed”).
Automobil ne započinje punjenje OCPP aktivira upravljanje pristupom – proverite da li je Allow new charging session = Always u Reduxi.
