Kako povezati FOX ESS G-Max C&I hibridni invertor sa Reduxi kontrolerom
Povežite FOX ESS G-Max C&I hibridni invertor sa uređajem Reduxi Controller putem protokola Modbus TCP/IP, aktivirajte daljinsko upravljanje na invertoru i dodajte ga u Configurator.
Tekstualni opis ove slike

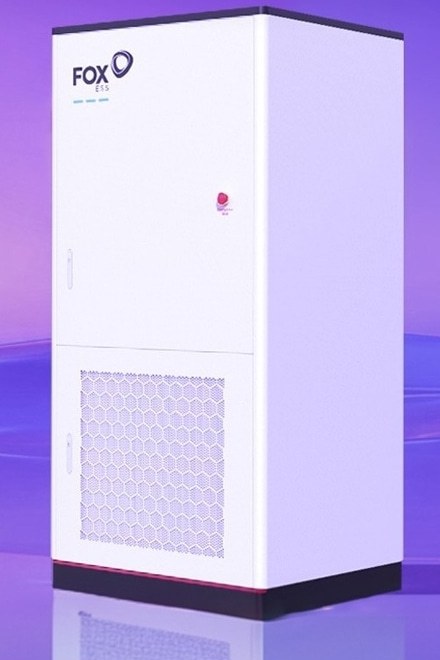

Fotografija (render proizvoda) visokog belog ormana, gledano pod uglom na ljubičastoj gradijentnoj pozadini sa reflektujućim podom. Logotip 'FOX ESS' odštampan je gore levo na prednjim vratima, sa tri kratke cijan crtice ispod. Malo crveno okruglo dugme ili oznaka sa sitnim tekstom nalazi se desno na gornjim vratima. Donji deo prednje strane ima ventilacionu rešetku sa šestougaonim uzorkom i tamno postolje. Oba vrata imaju malu vertikalnu ručku na levoj ivici.
1 Tehnička dokumentacija
FOX ESS G-Max je C&I hibridni invertor. Reduxi Controller komunicira sa njim preko lokalne mreže putem protokola Modbus TCP/IP, čita izmerene vrednosti i šalje komande Reduxi strategija. Postavke na invertoru podešavaju se direktno na njegovom interfejsu.
Dokumenti proizvođača:
- FOX ESS veb-sajt – informacije o proizvodima i kontakt (veb, EN)
- FOX ESS preuzimanja – tehnički listovi, uputstva i drugi dokumenti (veb, EN)
2 Potrebna oprema
- Reduxi Controller (instaliran i na mreži)
- FOX ESS G-Max hibridni invertor, pušten u rad
- LAN veza invertora sa istom mrežom kao Reduxi Controller (ruter ili svič)
- Pristup interfejsu invertora radi promene mrežnih postavki i tipa upravljanja
- Laptop ili tablet sa pristupom internetu za podešavanje uređaja u Reduxi
3 Pregled sistema & ožičenje
Reduxi Controller i invertor komuniciraju preko lokalne mreže. Dodatni gejtvej nije potreban. Ruter takođe povezuje sistem sa internetom.
Tekstualni opis ove slike

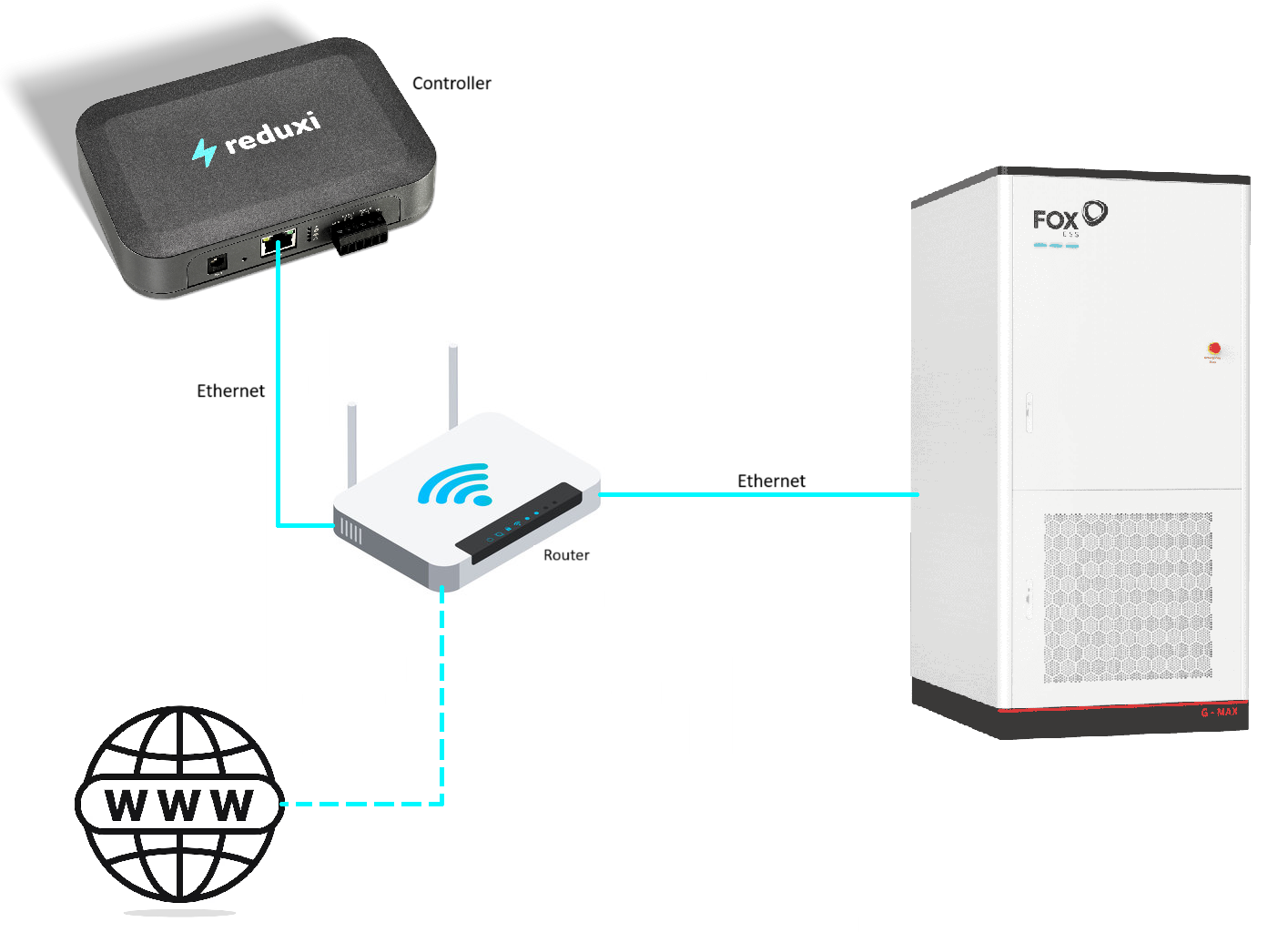

Dijagram mrežne veze. Gore levo: Reduxi kontroler (tamnosivi okvir sa reduxi logotipom, oznaka 'Controller'), sa Ethernet kablom (cijan linija, oznaka 'Ethernet') koji ide naniže do Wi-Fi rutera (oznaka 'Router'). Od rutera druga cijan linija sa oznakom 'Ethernet' ide udesno do visokog belog ormana sa logotipom FOX ESS i oznakom G-MAX (FOX ESS G-Max). Od rutera isprekidana cijan linija ide naniže do ikone globusa sa tekstom 'WWW' dole levo (internet).
| Veza | Od | To | Napomena |
|---|---|---|---|
| LAN (Modbus TCP/IP) | Reduxi Controller | Ruter / svič | Ista mreža kao invertor |
| LAN (Modbus TCP/IP) | FOX ESS G-Max | Ruter / svič | Port 502, statička IP adresa |
| LAN | Ruter | Internet | Potreban za Reduxi Cloud i aplikaciju |
4 Podešavanje invertora
Pre nego što se Reduxi poveže, potrebna su dva podešavanja na invertoru. Oba se vrše direktno na interfejsu invertora.
4.1 Podešavanje statičke IP adrese
Tekstualni opis ove slike

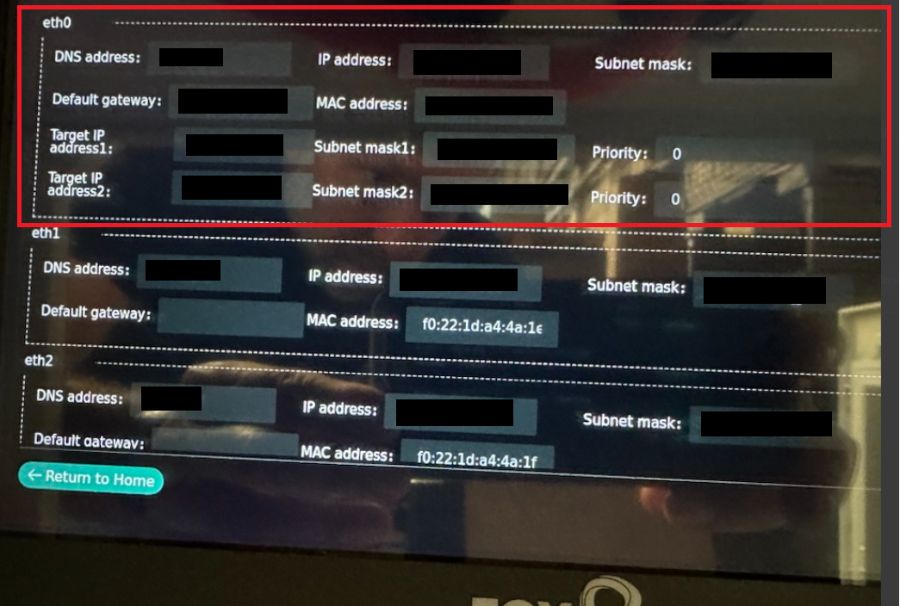

Fotografija tamnog ekrana osetljivog na dodir uređaja FOX ESS G-Max (logotip 'FOX' delimično vidljiv pri dnu) sa stranicom mrežnih postavki i odsjajima na staklu. Tri bloka: eth0 (označen crvenim pravougaonikom), eth1 i eth2. Polja bloka eth0: DNS address (zacrnjeno), IP address (zacrnjeno), Subnet mask (zacrnjeno), Default gateway (zacrnjeno), MAC address (zacrnjeno), Target IP address1 (zacrnjeno), Subnet mask1 (zacrnjeno), Priority: 0, Target IP address2 (zacrnjeno), Subnet mask2 (zacrnjeno), Priority: 0. Polja bloka eth1: DNS address (zacrnjeno), IP address (zacrnjeno), Subnet mask (zacrnjeno), Default gateway (prazno), MAC address: f0:22:1d:a4:4a:1(poslednji znak odsečen). Polja bloka eth2: DNS address (zacrnjeno), IP address (zacrnjeno), Subnet mask (zacrnjeno), Default gateway (prazno), MAC address: f0:22:1d:a4:4a:1f. Tirkizno dugme 'Return to Home' nalazi se dole levo.
4.2 Aktiviranje daljinskog upravljanja
5 Prijava na Reduxi veb interfejs
Uređaj se dodaje u alatu Configurator, veb interfejsu kontrolera Reduxi Controller. Ne dodaje se u samoj aplikaciji Reduxi niti u Reduxi Cloud. Možete ga otvoriti na dva načina:
Preporučeno
http://reduxi.local.Tekstualni opis ove slike
Snimak ekrana tri ekrana mobilne aplikacije Reduxi jedan pored drugog, sa cijan okvirima i brojčanim oznakama 2 do 4. Levi ekran (dashboard, tamna tema): ikona menija gore levo označena okvirom i oznakom 2; logotip 'reduxi'; kartice 'Real time data' (aktivna) i 'Statistics'; cena 5.79 € i temperatura 3.2 °C; dijagram toka energije sa kućom u sredini (-1.25 kW) i ikonama sa vrednostima 69.0 W, 1.3 kW, 1.1 kW (crveni prsten), -165.0 W sa 97 % (crveni prsten) i vrednostima 0.0 W pri dnu; kartice 'Power' i 'Energy'; donja navigacija: Dashboard, Diagnostics, Device control, Settings. Srednji ekran (bočni meni): logotip 'reduxi', 'Number of locations: 1233', naslov 'Reduxi device management', stavke '+ Add Reduxi location' i 'Reduxi devices' (označeno okvirom i oznakom 3), zatim 'My profile' i 'About app'. Desni ekran (stranica uređaja): Back; slika crnog Reduxi kontrolera sa dva Ethernet priključka; status 'Connected'; kartica 'Update available': 'New update is available for your Reduxi device.' sa dugmetom 'Download and install update'; kartica 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' sa dugmetom 'Activate tunnel connection' (označeno okvirom i oznakom 4); kartica 'Unit details' sa poljem 'Unit ID'.
Tekstualni opis ove slike
Snimak ekrana sastavljen od dva dela jedan pored drugog. Levi deo: ekran mobilne aplikacije Reduxi na tamnoj pozadini. Gore: dugme Back; slika crnog Reduxi kontrolera sa dva Ethernet priključka i redom stezaljki; status 'Connected' sa ikonom Wi-Fi. Kartica 'Update available': 'New update is available for your Reduxi device.' sa dugmetom 'Download and install update'. Kartica 'Connect to configurator' sa ikonom ključa: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' i dugme 'Open configurator', označeno cijan okvirom i brojčanom oznakom 5. Ispod: kartica 'Unit details' sa poljem 'Unit ID' (vrednost nije vidljiva). Desni deo: Reduxi Configurator otvoren u pregledaču, označen cijan okvirom i brojčanom oznakom 6. Zaglavlje: strelica nazad, 'Tunnel connection', ikona za ponovno učitavanje. Leva bočna traka sa ikonama (munja, čip, munja, stubni grafikon, zupčanik). Stranica 'Home' sa zelenom ikonom veze. Zeleno obaveštenje: 'New patch available. Click here to apply.' sa znakom zatvaranja X. Vreme 09:12:56. Dijagram toka energije sa kućom u sredini (1.700 kW) i ikonama za mrežu (0.000 kW), solar (1.700 kW), bateriju (zelena, 0.000 kW i 0.800 kW), uređaj levo (0.900 kW), električno vozilo i punjač ili uređaj pri dnu. Oznaka 'Energy manager' pri dnu.
reduxi.app) otvorite lokaciju, zatim Manage location → OEM devices → Activate tunnel connection, potvrdite sa OK i sačekajte oko 30 sekundi. Zatim kliknite na Go to controller. Configurator se otvara u novoj kartici, bez lozinke.http://reduxi.local. IP adresa se nalazi na listi uređaja rutera ili u aplikaciji pod Reduxi devices.admin · Lozinka admin (fabrička podrazumevana vrednost). Ako je promenjena tokom instalacije, koristite tu. Ovo nije lozinka Vašeg Reduxi naloga.Tekstualni opis ove slike
Snimak ekrana stranice za prijavu u Reduxi Configurator u prozoru pregledača Chrome. Adresna traka prikazuje 'Not secure' i 'reduxi.local'; adresna traka je označena cijan okvirom, a njena uvećana kopija (cijan okvir, tekst 'Not secure reduxi.local') prikazana je levo, povezana cijan linijom. Pozadina stranice: svetlosivi linijski crtež kuće sa solarnim panelima (zeleno), zidnom kutijom, invertorom, automobilom i punjačem. Gore levo: logotip 'reduxi configurator'. U sredini je okvir za prijavu sa naslovom 'Login', izborom jezika (engleska zastava, 'English'), poljem za korisničko ime i poljem za lozinku i tamnim dugmetom 'Login'.
Ovako bi trebalo da izgleda:
Tekstualni opis ove slike
Snimak ekrana početne stranice Reduxi Configurator-a. Levi meni sa logotipom reduxi Configurator; odeljak Devices (raširen) sa stavkama Kostal Plenticore G2 IP=131, Kostal Plenticore G2 IP=133 i P1 WiFi / Ultra, zatim dugmad Add device i Add EEBUS device; ispod: Strategies (+), Utility Rate Plan, Settings (+). Gornja traka: naslov Home, zelena ikona veze i zelena ikona oblaka desno. Glavni deo: vreme 14:53:27 i dijagram toka energije sa kućom u sredini koja prikazuje 6.700 kW, Grid 0.000 kW, Solar 6.700 kW, Other 3.000 kW, Battery storage 0.000 kW i 3.700 kW, EV charger (crtica) i HVAC (crtica). Mali tekst u podnožju dole desno.
admin nije Vaš Reduxi nalog. reduxi.local radi samo u istoj mreži kao kontroler.6 Dodavanje uređaja u Reduxi
Prvo otvorite Configurator, pogledajte tačku 5. Uređaj se dodaje čarobnjakom u dva koraka.
6.1 Osnovne postavke
FOX ESS G-Max. Označite strategije u kojima invertor treba da učestvuje, a zatim kliknite na Next.Tekstualni opis ove slike
Snimak ekrana liste uređaja u levom meniju alata Reduxi Configurator. Naslov 'Devices'. Redovi, odozgo nadole (svaki sa malom ikonom koja se jedva vidi): Heizstab Wärmepumpe; Iskraemeco AM550; Ochsner GMLW 9Plus; SolarEdge; SolarEdge Slave; Zaptec PRO; myPV. Ispod liste dva dugmeta: '+ Add device', označeno crvenim pravougaonikom, i '+ Add EEBUS device'.
Tekstualni opis ove slike

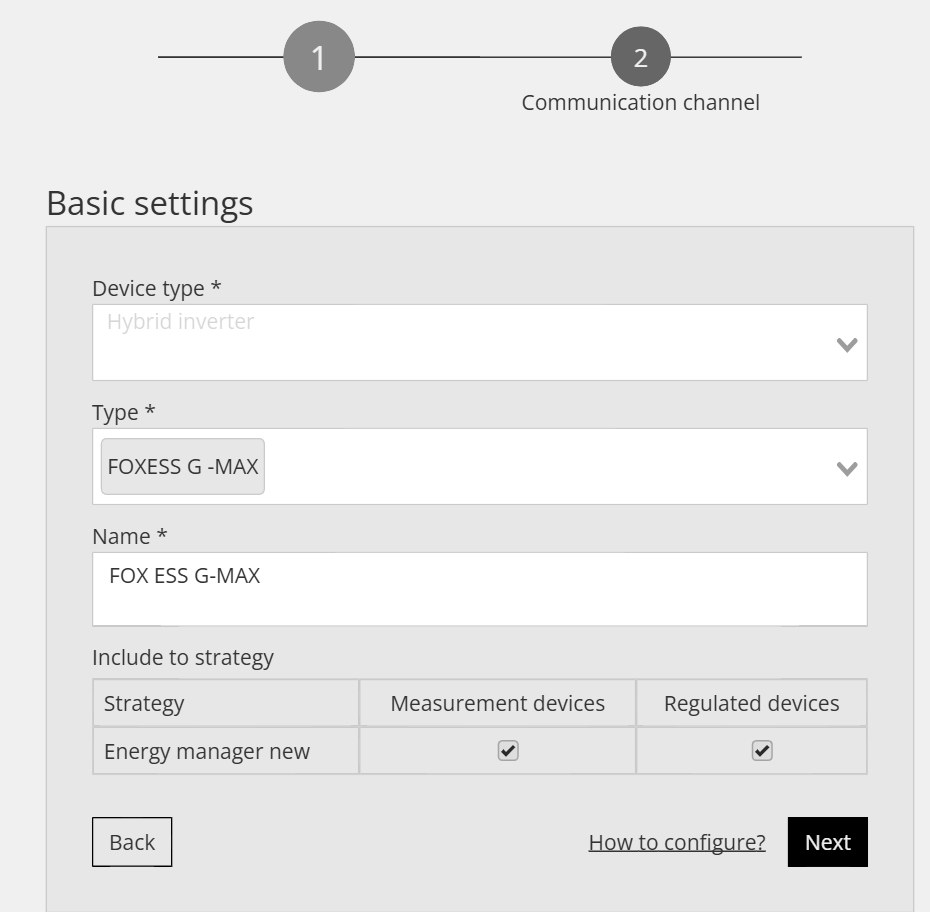

Snimak ekrana čarobnjaka za dodavanje uređaja u alatu Reduxi Configurator, 'Basic settings'. Indikator koraka na vrhu: korak 1 i korak 2 (krug 2 sa oznakom 'Communication channel'). Device type *: Hybrid inverter (zasivljen tekst). Type *: FOXESS G -MAX (izabrana oznaka). Name *: FOX ESS G-MAX. Tabela 'Include to strategy' sa kolonama Strategy, Measurement devices, Regulated devices; red 'Energy manager new': oba polja za potvrdu su označena. Dugmad: Back (levo), link 'How to configure?' i Next (desno, crno).
6.2 Postavke komunikacije
Drugi korak podešava komunikacioni kanal za Modbus TCP/IP između uređaja Reduxi Controller i invertora.
| Parametar | Vrednost |
|---|---|
| Veza | TCP/IP |
| IP | IP adresa uređaja FOX ESS G-Max (statička adresa iz tačke 4.1). Scan for IP može da je potraži u mreži. |
| Port |
502 (podrazumevano) |
| Extended IP recovery | Ostavite uključeno (podrazumevano) |
| Modbus unit ID | Isti ID kao podešen na invertoru (podrazumevano 1) |
| Rated power of inverter | Prema invertoru (podrazumevano 100 kW) |
| Is electricity meter installed? / Is PV installed? | Podesite prema Vašem sistemu (oba su podrazumevano uključena) |
Tekstualni opis ove slike

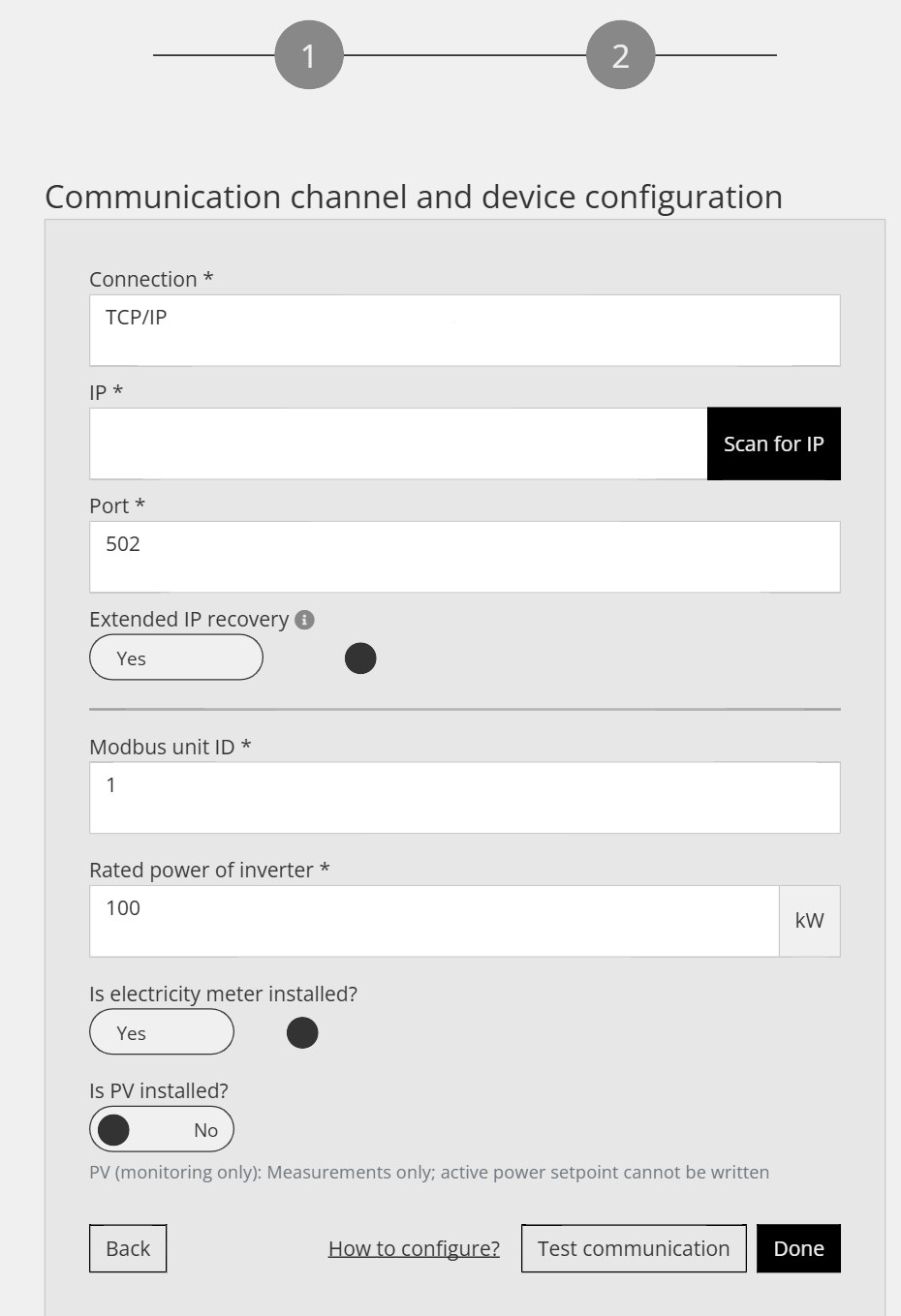

Snimak ekrana čarobnjaka za dodavanje uređaja u alatu Reduxi Configurator, korak 2 od 2 (dva numerisana kruga na vrhu, krug 2 je trenutni korak). Naslov odeljka: 'Communication channel and device configuration'. Connection *: TCP/IP. IP *: prazno, sa crnim dugmetom 'Scan for IP'. Port *: 502. Extended IP recovery (sa ikonom informacije): prekidač Yes (uključen). Modbus unit ID *: 1. Rated power of inverter *: 100, jedinica kW. Is electricity meter installed?: prekidač Yes (uključen). Is PV installed?: prekidač No (isključen); napomena: 'PV (monitoring only): Measurements only; active power setpoint cannot be written'. Dugmad pri dnu: Back (levo), link 'How to configure?', Test communication i Done (crno).
6.3 Testiranje komunikacije
Kliknite na Test communication pri dnu čarobnjaka. Jednom proverava Modbus TCP/IP vezu i ništa ne čuva. Ako je rezultat u redu, kliknite na Done. Samo Done kreira uređaj.
Tekstualni opis ove slike
Snimak ekrana donje trake sa dugmadima stranice alata Reduxi Configurator. Levo: dugme 'Back'. Desno: dugme 'Test communication' (označeno cijan okvirom) i tamno dugme 'Done'.
Tekstualni opis ove slike
Snimak ekrana stranice 'Communication channel and device configuration' alata Reduxi Configurator. Connection *: TCP/IP (padajuća lista). IP *: 192.168.50.243, sa dugmetom 'Scan for IP'. Port *: 502, sa dugmetom 'Test port'. Modbus unit ID *: 1. Dugmad pri dnu: Back (levo), Test communication i Done (desno). Dugme Done označeno je cijan okvirom.
Tekstualni opis ove slike
Snimak ekrana dijaloga Test communication u alatu Reduxi Configurator (znak zatvaranja X gore desno, tamno dugme Close dole desno). Zeleni tekst u belom okviru: Successful readout from device. Battery active power: 330.0 W; Battery current: 0.9952 A; Battery export active energy: 740760.0 Wh; Battery import active energy: 765890.0 Wh; Battery max. active power: 8210.0 W; Battery max. state of charge: 100 %; Battery min. active power: -9131.0 W; Battery min. state of charge: 0.0 %; Battery state name: CHARGING null; Battery state of charge: 33.8 %; Battery state of health: 100.0 %; Battery temperature: 23.1 °C; Battery voltage: 331.6 V; Error: false null; Grid active power: 5.0 W; Grid export active energy: 1588740.0 Wh; Grid frequency: 50.01 Hz; Grid import active energy: 0.0 Wh; Grid state name: METER_ONLINE null; Inverter active power: -441.0 W; Inverter max. power: 10000.0 W; Inverter min. power: -10000.0 W; Load active power: 446.0 W; Load import active energy: 0.0 Wh; Model name: SigenStorEC100TP null; PV active power: -963.0 W; PV current: -1.99 A; PV export active energy: 0.0 Wh; PV min. active power: -10000.0 W; PV state name: CONNECTED null; PV voltage: 322.3 V; State name: RUNNING null. Dodatni parametri: BATTERY_CAPACITY_MAX_WH: 16120.0; BATTERY_CAPACITY_WH: 5448.56; GRID_EXPORT_POWER_ACTIVE: 0.0; GRID_IMPORT_POWER_ACTIVE: 5.0; GRID_POWER_ACTIVE_L1: 0.0; GRID_POWER_ACTIVE_L2: 5.0; GRID_POWER_ACTIVE_L3: 5.0 (delimično odsečeno na slici); PV_POWER_ACTIVE_MAX: 0.
Tekstualni opis ove slike
Snimak ekrana dijaloga 'Test communication' alata Reduxi Configurator sa znakom zatvaranja X gore desno i crnim dugmetom 'Close' dole desno. Tekst crvenom bojom: 'Unable to communicate with device.' Okvir sa detaljima crvenom bojom: 'Unable to communicate with 192.0.2.10 on port 502. Check if service is enabled on device, port number is correct and device is reachable on the network.' Zatim: 'PING 192.0.2.10 (192.0.2.10) 56(84) bytes of data.' i '--- 192.0.2.10 ping statistics ---' i '2 packets transmitted, 0 received, 100% packet loss, time 1064ms'.
7 Provera očitavanja
7.1 Provera očitavanja
Otvorite Devices → FOX ESS G-Max → Last measurements. Vrednosti pokazuju da li invertor ispravno komunicira.
Tekstualni opis ove slike
Snimak ekrana stranice 'Last measurements' uređaja u alatu Reduxi Configurator. Kartice: Last measurements (aktivna), Analyze, Archive. Gore desno: padajuća lista osvežavanja 'Without refreshing' i dugme za osvežavanje. Kartica 'Control type': dugmad Auto (svetlozeleno) i Manual (tamno, izabrano); vremenska oznaka 14. 03. 2025 12:49:13. Sve vrednosti ispod imaju vremensku oznaku 14. 03. 2025 12:49:01, osim ako nije drugačije navedeno. Kartica PV: PV active power -1.0 kW; PV current -1.98 A; PV voltage 327.63 V; PV export active energy 587.0 kWh; PV min. active power -10.0 kW; PV export active power limit: prazno (jedinica kW); enumeration.PV_STATE_NAME: CONNECTED. Kartica Load: Load active power 0.4 kW; Load import active energy 1,109.2 kWh. Kartica Battery: Battery active power 0.4 kW; Battery current 1.09 A; Battery voltage 331.60 V; Battery state name CHARGING; Battery state of charge 33.80 %; Battery min. state of charge 0.00 %; Battery max. state of charge 100.00 %; Battery import active energy 765.9 kWh; Battery export active energy 740.8 kWh; Battery min. active power -9.1 kW; Battery max. active power 8.2 kW; Battery active power setpoint 1.0 kW. Kartica Inverter: Inverter active power -0.4 kW; Inverter max. active power 10.0 kW; Inverter min. active power -10.0 kW; State name RUNNING; Error OFF. Kartica Grid: Grid frequency 49.990 Hz; Grid active power 0.0 kW; Grid import active power limit: prazno (kW); Grid export active power limit: prazno (kW); enumeration.GRID_STATE_NAME METER_ONLINE; Grid export active energy 1,588.7 kWh; Grid import active energy 0.0 kWh. Kartica Other: Battery state of health 100.00 %; Battery temperature 23.10 °C; Model name SigenStorEC100TP; Communication error OFF (vremenska oznaka 12:48:56); Control type MANUAL; Mode name setpoint SELF_CONSUMPTION.
7.2 Ponašanje upravljanja
Za upravljanje Reduxi strategijama otvorite Devices → FOX ESS G-Max u alatu Reduxi Configurator i postavite tip upravljanja na AUTO. Tek tada komande strategija utiču na bateriju.
Da biste smanjili troškove energije uz dinamične cene i tarife, definišite strategiju kako je opisano u članku Strategije za Reduxi kontroler. Nakon što je uređaj dodat, možete da ga pratite i upravljate njime u aplikaciji Reduxi.
✓ Rezime
Priprema (tačke 1–3): Proverite informacije proizvođača, povežite Reduxi Controller i invertor na istu mrežu i zabeležite IP adresu invertora.
FOX ESS G-Max (tačka 4): Podesite statičku IP adresu i aktivirajte daljinsko upravljanje na invertoru.
Dodavanje u Reduxi (tačke 5–6): Otvorite Configurator, dodajte Hybrid inverter tipa FOX ESS G-Max, unesite IP, port 502, unit ID i nazivnu snagu, pokrenite Test communication i kliknite na Done.
Puštanje u rad (tačka 7): Proverite Last measurements i postavite tip upravljanja na AUTO da bi strategije mogle da upravljaju baterijom.
→ Česti problemi
| Problem | Rešenje |
|---|---|
| Test communication ne uspeva | Proverite da li je IP adresa u Reduxi trenutna adresa invertora, da li je port 502 i da li unit ID odgovara invertoru (podrazumevano 1). Kontroler i invertor moraju biti u istoj mreži, a daljinsko upravljanje mora biti aktivno na invertoru (tačka 4.2). |
| Uređaj prelazi u stanje van mreže nakon nekog vremena ili nakon restartovanja rutera | IP adresa invertora se verovatno promenila. Podesite statičku IP adresu na invertoru ili DHCP rezervaciju na ruteru (tačka 4.1) i unesite novu adresu u Reduxi. |
| Komande strategija ne utiču na bateriju | Postavite tip upravljanja uređaja na AUTO u alatu Configurator (tačka 7.2) i proverite da li je daljinsko upravljanje aktivno na invertoru. |
| Open configurator se ne otvara ili ostaje prazan | Tunel još nije aktivan. Sačekajte oko 30 sekundi i proverite da li je kontroler na mreži. |
Prijava sa admin se odbija |
Lozinka je promenjena tokom instalacije. Pitajte instalatera. Lozinka Reduxi naloga tamo ne radi. |
reduxi.local se ne učitava |
Niste u istoj mreži. Koristite IP adresu ili tunel. |
| Test komunikacije ne uspeva, uređaj je van mreže | Proverite dostupnost, IP, port 1502 i unit ID 71, kao i da je Modbus omogućen na invertoru. |
