Kako povezati ETREL INCH Pro i Core EV punjače sa Reduxi kontrolerom
Povežite Etrel INCH Pro ili INCH Core punjač sa uređajem Reduxi Controller preko Wi‑Fi mreže pomoću OCPP 1.6 JSON i dodajte ga u Configurator.

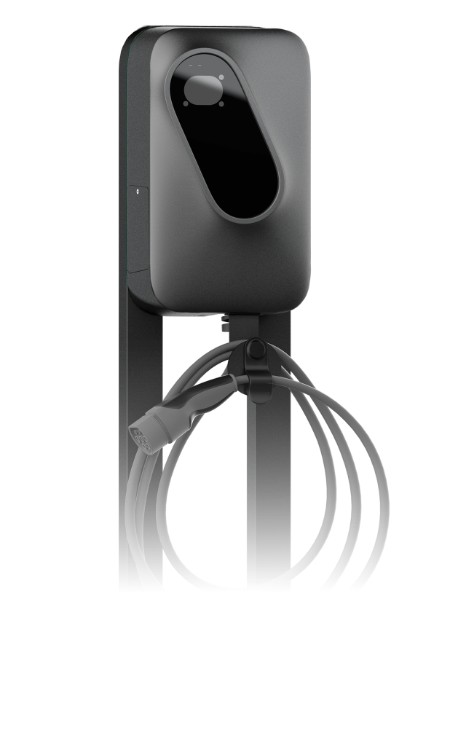

Tekstualni opis ove slike
Fotografija zidnog EV punjača na tamnosivom stubu, prikazanog na beloj pozadini. Kućište je tamnosivo, zaobljenog pravougaonog oblika, sa crnim ovalnim staklenim panelom i malom svetlosivom indikatorskom površinom pri vrhu. Kabl za punjenje sa konektorom namotan je u petlje na držaču ispod kućišta. Donji deo slike prelazi u belo. Nema vidljivog teksta.
1 Tehnička dokumentacija
Etrel INCH Pro i INCH Core punjači povezuju se sa Reduxi sistemom preko Wi‑Fi mreže pomoću protokola OCPP 1.6 (JSON). Punjač se povezuje kao klijent na OCPP server Reduxi Controller-a. U punjaču unosite URL servera koji generiše kontroler, a u Reduxi unosite identitet punjačke tačke (charge point identity) punjača.
Dokumenti proizvođača:
- Etrel veb-sajt – informacije o proizvodima i kontakt (veb, EN)
- Etrel preuzimanja – tehnički listovi, uputstva i drugi dokumenti (veb, EN)
2 Potrebna oprema
- Reduxi Controller (instaliran i na mreži)
- Etrel INCH Pro ili INCH Core punjač, instaliran i povezan sa Vašom Wi‑Fi mrežom
- Punjač i Reduxi Controller u istoj mreži
- INCH Pro: računar sa veb pregledačem. INCH Core: pametni telefon sa aplikacijom INCH Core
- Administratorski pristup punjaču (pogledajte napomenu ispod)
- Laptop ili tablet sa pristupom internetu za podešavanje uređaja u Reduxi
3 Pregled sistema & ožičenje
Punjač i Reduxi Controller komuniciraju preko lokalne mreže. Punjač se povezuje na Vašu Wi‑Fi mrežu i uspostavlja OCPP vezu sa kontrolerom.
| Veza | Od | To | Napomena |
|---|---|---|---|
| LAN | Reduxi Controller | Ruter / svič | Ista mreža kao punjač |
| Wi‑Fi | Etrel INCH punjač | Ruter | Potrebno pre nego što se mogu uneti OCPP postavke |
| OCPP 1.6 JSON | Etrel INCH punjač (klijent) | Reduxi Controller (server) | URL servera generiše kontroler, pogledajte tačku 6.2 |
4 Podešavanje punjača
4.1 INCH Pro: OCPP postavke u pregledaču
Kada se punjač poveže na Vašu Wi‑Fi mrežu, možete da mu pristupite direktno: unesite IP adresu punjača u pregledač (primer: 192.168.1.250) i prijavite se administratorskim pristupom punjača.

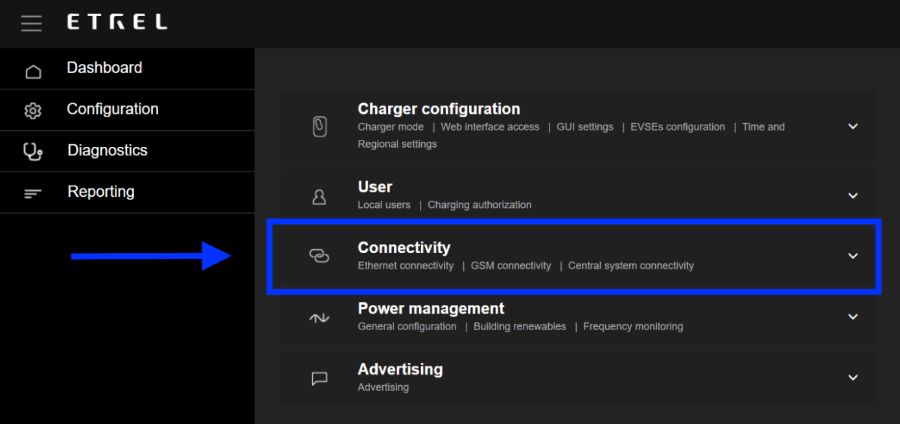

Tekstualni opis ove slike
Snimak ekrana veb interfejsa ETREL punjača, tamna tema. Zaglavlje sa ikonom menija i ETREL logotipom. Levi meni: Dashboard, Configuration, Diagnostics, Reporting. Glavni deo, lista sklopivih odeljaka: Charger configuration (Charger mode | Web interface access | GUI settings | EVSEs configuration | Time and Regional settings); User (Local users | Charging authorization); Connectivity (Ethernet connectivity | GSM connectivity | Central system connectivity); Power management (General configuration | Building renewables | Frequency monitoring); Advertising (Advertising). Odeljak Connectivity označen je plavim pravougaonikom, a plava strelica iz oblasti levog menija pokazuje na njega.

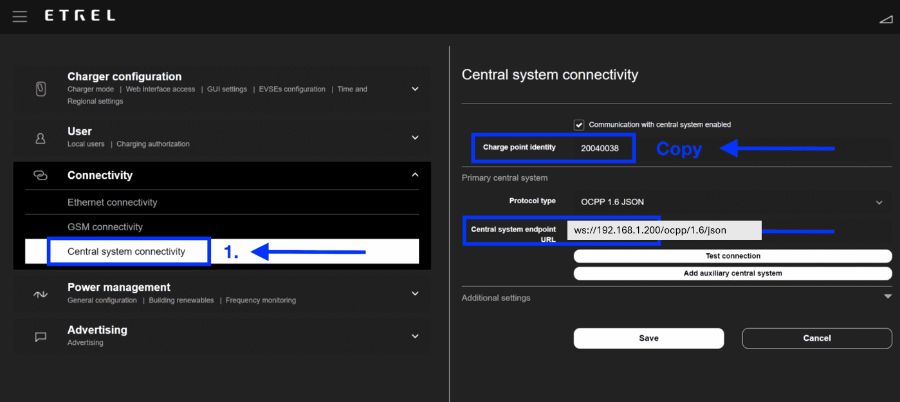

Tekstualni opis ove slike
Snimak ekrana veb interfejsa ETREL punjača, tamna tema, stranica Central system connectivity. Levo: odeljci menija Charger configuration, User, Connectivity (raširen, sa stavkama Ethernet connectivity, GSM connectivity i Central system connectivity), Power management, Advertising. Stavka Central system connectivity istaknuta je plavim okvirom sa plavom oznakom 1. i strelicom koja pokazuje na nju. Desni panel: naslov Central system connectivity; označeno polje Communication with central system enabled; Charge point identity: 20040038, u plavom okviru, sa plavim tekstom Copy i strelicom koja pokazuje na polje; Primary central system; Protocol type: OCPP 1.6 JSON; Central system endpoint URL: ws://192.168.1.200/ocpp/1.6/json, u plavom okviru; dugmad Test connection i Add auxiliary central system; sklopljeni odeljak Additional settings; dugmad Save i Cancel.
4.2 INCH Core: lozinka za pristup u aplikaciji
Punjač INCH Core kreira sopstvenu pristupnu tačku. Za podešavanje se mora skinuti prednji poklopac punjača, nakon čega se pristupna tačka kreira automatski. Povežite punjač na Vašu Wi‑Fi mrežu kako je opisano u Etrel dokumentaciji (pogledajte Etrel stranicu podrške u tački 1).
Aplikacija INCH Core dostupna je za Android (Google Play) i iOS (App Store).
Tekstualni opis ove slike
Ikona aplikacije INCH Core: beli zaobljeni kvadrat sa crnim konturnim crtežom ovalnog oblika unutar zaobljenog kvadratnog okvira i zelenim znakom plus dole desno.

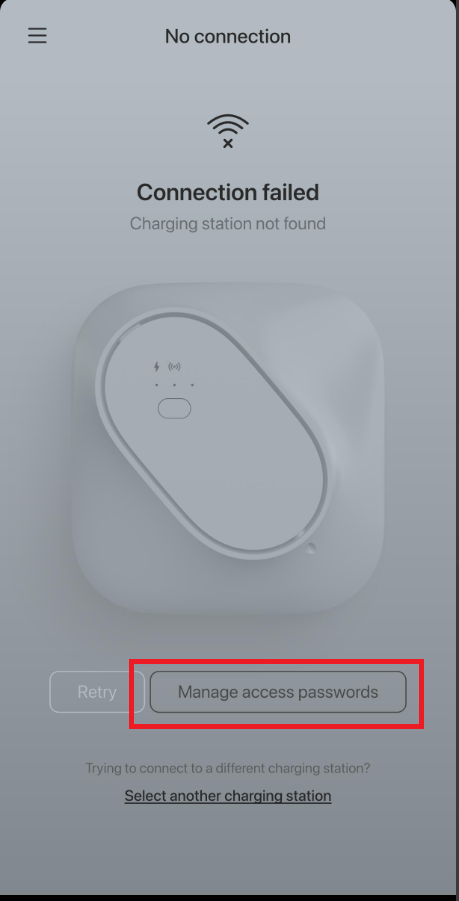

Tekstualni opis ove slike
Snimak ekrana mobilne aplikacije (INCH Core), prigušen izgled. Gornja traka: ikona menija (tri linije) levo, naslov No connection. Crveni pravougaonik označava blok sa porukom: ikona Wi-Fi sa krstom, podebljan tekst Connection failed, sivi tekst Charging station not found. Ispod: izbledela slika punjačke stanice u obliku zaobljenog kvadrata sa ovalnom prednjom pločom, simbolom munje, simbolom bežične veze i malim dugmetom. Donji deo: dva dugmeta, Retry (izbledelo) i Manage access passwords; zatim tekst Trying to connect to a different charging station? i podvučen link Select another charging station.

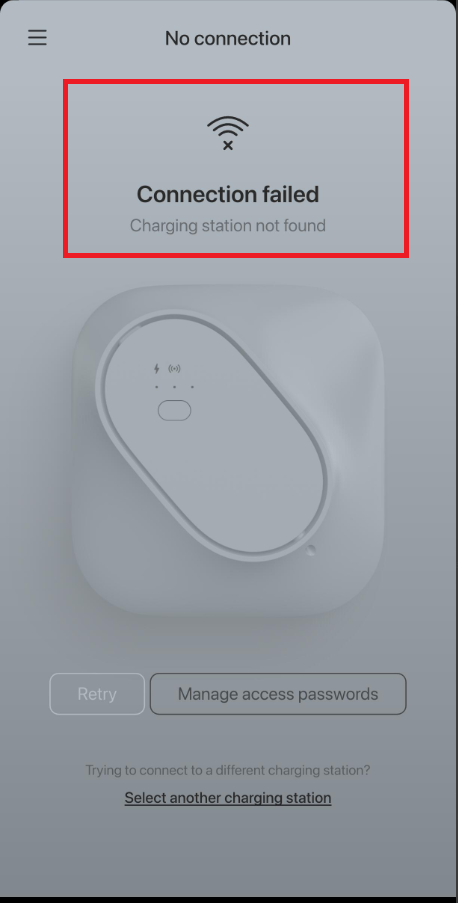

Tekstualni opis ove slike
Snimak ekrana mobilne aplikacije (INCH Core), prigušen izgled. Gornja traka: ikona menija (tri linije) levo, naslov No connection. Ispod: ikona Wi-Fi sa krstom, podebljan tekst Connection failed, sivi tekst Charging station not found. Ispod toga izbledela slika punjačke stanice u obliku zaobljenog kvadrata sa ovalnom prednjom pločom, simbolom munje, simbolom bežične veze i malim dugmetom. Donji deo: dva dugmeta, Retry (izbledelo) i Manage access passwords; dugme Manage access passwords označeno je crvenim pravougaonikom. Ispod: tekst Trying to connect to a different charging station? i podvučen link Select another charging station.

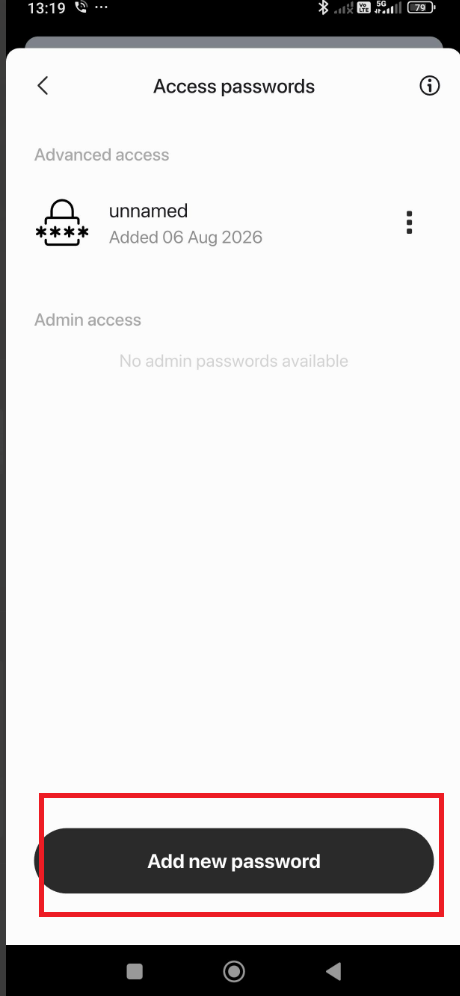

Tekstualni opis ove slike
Snimak ekrana telefona sa aplikacijom INCH Core, panel Access passwords. Statusna traka na vrhu: vreme 13:19, ikona Bluetooth-a, ikone signala i baterija 79. Zaglavlje panela: strelica nazad, naslov Access passwords, ikona informacije. Odeljak Advanced access: jedna stavka sa ikonom katanca koja prikazuje ****, naziv unnamed, tekst Added 06 Aug 2026 i meni sa tri tačke. Odeljak Admin access: tekst No admin passwords available. Pri dnu tamno zaobljeno dugme Add new password, označeno crvenim pravougaonikom, i Android navigaciona traka (kvadrat, krug, trougao za nazad).
5 Prijava na Reduxi veb interfejs
Uređaj se dodaje u alatu Configurator, veb interfejsu kontrolera Reduxi Controller. Ne dodaje se u samoj aplikaciji Reduxi niti u Reduxi Cloud. Možete ga otvoriti na dva načina:
Preporučeno
http://reduxi.local.Tekstualni opis ove slike
Tri snimka ekrana telefona sa aplikacijom Reduxi jedan pored drugog, tamna tema, sa svetloplavim oznakama i brojevima koraka. Levo: dashboard sa ikonom menija označenom svetloplavim okvirom i oznakom 2.; logotip reduxi; ikona zvona; kartice Real time data i Statistics; cena 5.76 EUR i temperatura 3.2 C; tok energije sa mrežom 69.0 W, solarom 1.3 kW, kućom -1.25 kW, mašinom za pranje veša 1.1 kW, baterijom -165.0 W sa 67 % i dva neaktivna kruga sa 0.0 W; donje kartice Dashboard, Diagnostics, Device control, Settings. Sredina: bočni meni sa logotipom reduxi, Number of locations: 2233, ikonom pretrage, naslovom Reduxi device management, stavkama Add Reduxi location i Reduxi devices (označeno svetloplavim okvirom i oznakom 3.), a pri dnu My profile i About app. Desno: stranica uređaja sa linkom Back, slikom crnog Reduxi uređaja, statusom Connected, karticom Update available (New update is available for your Reduxi device., dugme Download and install update), karticom Connect to configurator sa crvenom ikonom ključa i tekstom Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network., dugmetom Activate tunnel connection (označeno svetloplavim okvirom i oznakom 4.) i karticom Unit details sa poljem Unit ID (odsečeno).
Tekstualni opis ove slike
Dva snimka ekrana telefona jedan pored drugog, oba sa svetloplavim okvirima i brojevima koraka. Levo (tamnoplavi ekran aplikacije Reduxi): link Back; slika crnog Reduxi uređaja sa dva Ethernet priključka i redom stezaljki; status Connected sa ikonom Wi-Fi; kartica Update available sa tekstom New update is available for your Reduxi device. i dugmetom Download and install update; kartica Connect to configurator (ikona ključa) sa tekstom Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network. i dugmetom Open configurator, uokvirenim svetloplavom bojom i označenim sa 5.; ispod nje kartica Unit details sa poljem Unit ID (odsečeno pri dnu). Desno (oznaka 6., svetloplavi okvir): veb stranica sa gornjom trakom Tunnel connection (strelica nazad i ikona osvežavanja), levom trakom sa ikonama (munja, ikona čipa uređaja izabrana, munja, stubni grafikon, zupčanik), naslovom stranice Home sa zelenom ikonom veze, porukom New patch available. Click here to apply. sa znakom zatvaranja X, vremenom 09:12:56 i dijagramom toka energije: ikona dalekovodnog stuba 0.000 kW, ikona sunca 1.700 kW, kuća u sredini 1.700 kW, ikona mašine za pranje veša 0.900 kW, ikona baterije 67 % sa 0.000 kW i 0.800 kW, ikona automobila i ikona toplotne pumpe, svaka sa crticom. Ispod dijagrama tamna oznaka Energy manager.
reduxi.app) otvorite lokaciju, zatim Manage location → OEM devices → Activate tunnel connection, potvrdite sa OK i sačekajte oko 30 sekundi. Zatim kliknite na Go to controller. Configurator se otvara u novoj kartici, bez lozinke.http://reduxi.local. IP adresa se nalazi na listi uređaja rutera ili u aplikaciji pod Reduxi devices.admin · Lozinka admin (fabrička podrazumevana vrednost). Ako je promenjena tokom instalacije, koristite tu. Ovo nije lozinka Vašeg Reduxi naloga.Tekstualni opis ove slike
Snimak ekrana prozora pregledača sa stranicom za prijavu u Reduxi Configurator. Adresna traka (označena svetloplavim okvirom i uvećana u drugom svetloplavom okviru ispod nje) prikazuje upozorenje Not secure i adresu reduxi.local. Svetloplava linija povezuje adresnu traku sa uvećanim okvirom. Stranica ima logotip reduxi Configurator gore levo i svetlosivu linijsku ilustraciju kuće sa solarnim panelima na krovu, zidnom kutijom, električnim automobilom i punjačkim stubom. U sredini je dijalog Login sa padajućom listom jezika (English), poljem za korisničko ime sa ikonom osobe, poljem za lozinku sa ikonom katanca i ikonom oka i tamnim dugmetom Login. Tekstovi u poljima su veoma sitni.
Ovako bi trebalo da izgleda:
Tekstualni opis ove slike
Snimak ekrana početne stranice Reduxi Configurator-a. Levi meni sa logotipom reduxi Configurator; odeljak Devices (raširen) sa stavkama Kostal Plenticore G2 IP=131, Kostal Plenticore G2 IP=133 i P1 WiFi / Ultra, zatim dugmad Add device i Add EEBUS device; ispod: Strategies (+), Utility Rate Plan, Settings (+). Gornja traka: naslov Home, zelena ikona veze i zelena ikona oblaka desno. Glavni deo: vreme 14:53:27 i dijagram toka energije sa kućom u sredini koja prikazuje 6.700 kW, Grid 0.000 kW, Solar 6.700 kW, Other 3.000 kW, Battery storage 0.000 kW i 3.700 kW, EV charger (crtica) i HVAC (crtica). Mali tekst u podnožju dole desno.
admin nije Vaš Reduxi nalog. reduxi.local radi samo u istoj mreži kao kontroler.6 Dodavanje uređaja u Reduxi
Prvo otvorite Configurator, pogledajte tačku 5. OCPP veza radi samo kada punjač i Reduxi koriste isti identitet i isti URL servera.
6.1 Osnovne postavke
Tekstualni opis ove slike
Snimak ekrana bočne trake alata Reduxi Configurator. Zaglavlje: logotip reduxi Configurator. Odeljak Devices (sa ikonom minus) navodi: Iskraemeco AM550 (ikona dalekovodnog stuba) i dve stavke sa ikonama sunca i bez vidljivih naziva. Pri dnu je dugme Add device sa znakom plus, označeno cijan pravougaonikom.
Tekstualni opis ove slike
Snimak ekrana čarobnjaka za dodavanje uređaja u alatu Reduxi Configurator, korak 1 Basic settings. Indikator napretka sa tri koraka: 1 Basic settings (aktivan, crni krug), 2 Communication channel (sivo), 3 Advanced settings (sivo). Naslov Basic settings. Polja: Device type *: prazna padajuća lista; Type *: prazna padajuća lista (zasivljena); Name *: prazno. Dugmad: Back (sa okvirom) i Next (crno).
6.2 Postavke komunikacije
Drugi korak podešava komunikacioni kanal za OCPP. Prvo unesite Device identifier, identitet punjačke tačke koji ste kopirali iz punjača (tačka 4.1). OCPP server URL generiše Reduxi Controller i prikazuje se u komunikacionom kanalu. Kopirajte ga u polje backend servera punjača. Primer: ws://192.168.1.200/ocpp/1.6/json/
Tekstualni opis ove slike
Snimak ekrana čarobnjaka za dodavanje uređaja u alatu Reduxi Configurator, korak 2 Communication channel (indikator napretka: 1 Basic settings i 2 Communication channel aktivni, 3 Advanced settings sivo). Naslov: Communication channel and device configuration. Polja: Device identifier *: my_station_ID1 (kursor teksta u polju); Connector *: 1; Charger type *: AC; Energy counter: Default; Allocate power to EVSE when EV is not connected to EVSE: Default; Per phase max. current *: Manual override; Per phase max. current manual override: 32, sa napomenom In effect when manual override is selected; Forward communication to backend OCPP server: prazno; Allow new charging session: Always; Controller OCPP JSON 1.6 URL: ws://192.168.1.200/ocpp/1.6/json (zasivljeno polje samo za čitanje sa ikonom kopiranja). Dugmad: Back, Test communication (označeno svetloplavim pravougaonikom) i Next (crno).
6.3 Testiranje komunikacije
Kliknite na Test communication dole desno u komunikacionom kanalu. Jednom proverava OCPP vezu i ništa ne čuva. Ako je rezultat u redu, kliknite na Done. Samo Done kreira uređaj.
Tekstualni opis ove slike
Snimak ekrana donje trake sa dugmadima obrasca u alatu Reduxi Configurator na svetlosivoj pozadini. Levo: dugme Back. Desno: dugme Test communication, označeno svetloplavim pravougaonikom, a pored njega crno dugme Done.
Tekstualni opis ove slike
Snimak ekrana obrasca Communication channel and device configuration u alatu Reduxi Configurator. Polja: Connection *: TCP/IP (padajuća lista); IP *: 192.168.50.243, sa crnim dugmetom Scan for IP; Port *: 502, sa crnim dugmetom Test port; Modbus unit ID *: 1. Dugmad pri dnu: Back (levo), Test communication i Done (desno, crno). Dugme Done označeno je svetloplavim pravougaonikom.
Moguća su tri rezultata:
Tekstualni opis ove slike
Snimak ekrana dijaloga pod nazivom "Test communication" sa dugmetom za zatvaranje (x) gore desno, iznad zatamnjenog obrasca. Zeleni tekst: "Successful readout from device". Vrednosti: Current L1: 0.0 A; Current L2: 0.0 A; Current L3: 0.0 A; Import active power: 0.0 W; Max. active power: 22080.0 W; Max. current per phase: 32.0 A; Min. active power: 0 W; State name: AVAILABLE. Dugme dole desno: Close.
Tekstualni opis ove slike
Snimak ekrana dijaloga pod nazivom "Test communication" sa dugmetom za zatvaranje (x) gore desno, iznad zatamnjenog obrasca. Prvi okvir: "Unable to communicate with device." Drugi okvir: "Number of devices found on OCPP - JSON 1.6: 1" i "Device identifier: GaroCS-43A4DB2076B80". Dugme dole desno: Close. Iza dijaloga zatamnjeni obrazac prikazuje oznake "Energy counter" na vrhu i "Forward communication to backend OCPP server" pri dnu.
Tekstualni opis ove slike
Snimak ekrana dijaloga pod nazivom "Test communication" sa dugmetom za zatvaranje (x) gore desno, prikazanog iznad zatamnjene stranice. Prvi okvir: "Unable to communicate with device." Drugi okvir: "Number of devices found on OCPP - JSON 1.6: 0". Dugme dole desno: Close.
7 Provera očitavanja
7.1 Provera očitavanja
Otvorite Devices → Vaš punjač → Last measurements. Vrednosti pokazuju da li punjač ispravno komunicira.
Tekstualni opis ove slike
Snimak ekrana stranice sa očitavanjima punjača sa sivim panelima. Panel Control type: dugmad Auto (izabrano, svetloplavo), Manual, Off, Boost; vremenska oznaka 02. 10. 2024 15:47:17. Panel Current: Current L1 0.00 A; Current L2 0.00 A; Current L3 0.00 A; Max. current per phase 32.00 A; Per phase current setpoint 6.00 A. Panel Power: Import - active power 0.0 kW; Max. active power 22.1 kW; Min. active power 0.0 kW. Panel Energy: Import active energy 5,104.5 kWh. Panel Other: Communication error OFF; Control type AUTO; Error OFF; State name CABLE_UNPLUGGED. Pored svake vrednosti nalazi se mala vremenska oznaka (02. 10. 2024, 15:47:17 ili 15:47:16 za Communication error).
7.2 Ponašanje upravljanja
Nakon što je punjač dodat, može da učestvuje u Reduxi strategijama koje ste označili u čarobnjaku, pogledajte Strategije za Reduxi kontroler. Punjač možete da pratite u aplikaciji Reduxi Cloud.
✓ Rezime
Priprema (tačke 1–3): Proverite informacije proizvođača i povežite punjač na Vašu Wi‑Fi mrežu. Punjač i Reduxi Controller moraju biti u istoj mreži.
Etrel punjač (tačka 4): Otvorite punjač (INCH Pro u pregledaču, INCH Core u aplikaciji), nalepite Reduxi URL servera u polje backend servera i kopirajte charge point identity.
Dodavanje u Reduxi (tačke 5–6): Otvorite Configurator, dodajte EV charger tipa OCPP 1.6 - JSON, unesite charge point identity kao device identifier, pokrenite Test communication i kliknite na Done.
Puštanje u rad (tačka 7): Proverite Last measurements i izaberite strategije u kojima punjač treba da učestvuje.
→ Česti problemi
| Problem | Rešenje |
|---|---|
| Unable to communicate with device 1 | Identifikator uređaja u Reduxi nije podešen ili se razlikuje od identiteta punjačke tačke punjača. Ponovo kopirajte identitet iz punjača (tačka 4.1) i unesite ga u komunikacioni kanal (tačka 6.2). |
| No device with OCPP 1.6 communication is found | Punjač ne dopire do OCPP servera kontrolera. Proverite URL backend servera u punjaču (tačka 4.1), da li je punjač na Wi‑Fi mreži i da li su punjač i kontroler u istoj mreži. |
| Ne mogu da se prijavim na punjač | Administratorsko korisničko ime i lozinka su skriveni parametri i dostavljaju se tokom instalacije. Obratite se na support@reduxi.zendesk.com. |
| Punjač gubi vezu nakon restartovanja rutera | IP adresa uređaja Reduxi Controller se verovatno promenila, pa URL servera u punjaču više ne važi. Koristite fiksnu IP adresu za kontroler i ažurirajte URL. |
| Open configurator se ne otvara ili ostaje prazan | Tunel još nije aktivan. Sačekajte oko 30 sekundi i proverite da li je kontroler na mreži. |
Prijava sa admin se odbija |
Lozinka je promenjena tokom instalacije. Pitajte instalatera. Lozinka Reduxi naloga tamo ne radi. |
reduxi.local se ne učitava |
Niste u istoj mreži. Koristite IP adresu ili tunel. |
| Test komunikacije ne uspeva, uređaj je van mreže | Proverite dostupnost, IP, port 1502 i unit ID 71, kao i da je Modbus omogućen na invertoru. |
