REDUXI CONTROLLER

Användarmanual

Version V2.0 11.2024

www.reduxi.eu



1. INLEDNING

Välkommen till Reduxis värld där du kan ta kontroll över energikostnaderna och effektivisera elanvändningen för en hållbar utveckling. Huvudsakliga egenskaper:

• HANTERING AV TOPPEFFEKT,
• PRODUKTIONSLEDNING FÖR SOLKRAFTVERK,
• OPTIMERING AV ELFÖRBRUKNINGEN.

Energikostnaderna i ditt hushåll eller din industri kan bara sänkas genom noggrann mätning. För att göra det behöver du rätt teknik. Det innovativa systemet Reduxi mäter och analyserar elförbrukningen åt dig, baserat på avancerade algoritmer. Med sina avancerade funktioner minskar Reduxi förbrukningskostnaderna och ökar energieffektiviteten.

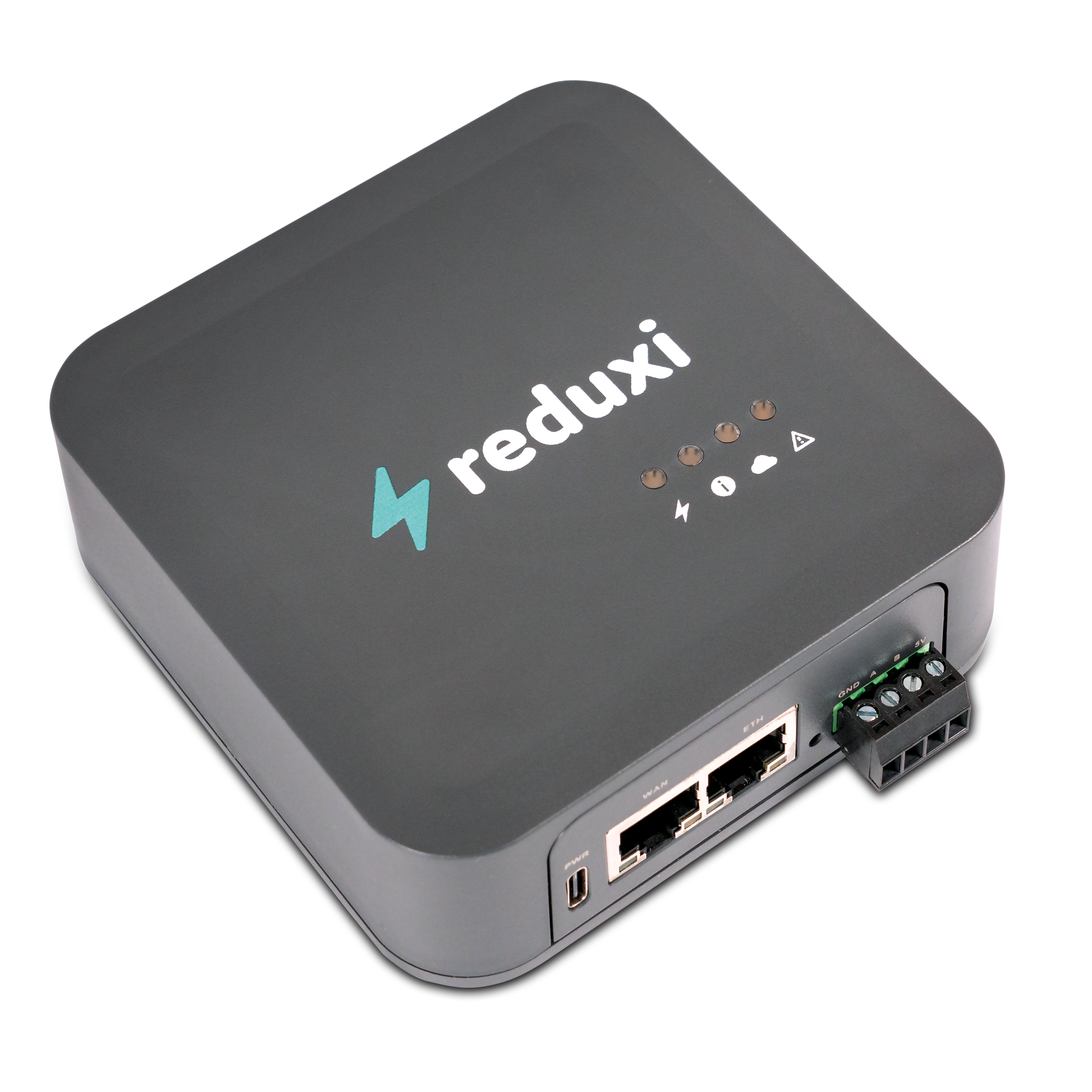

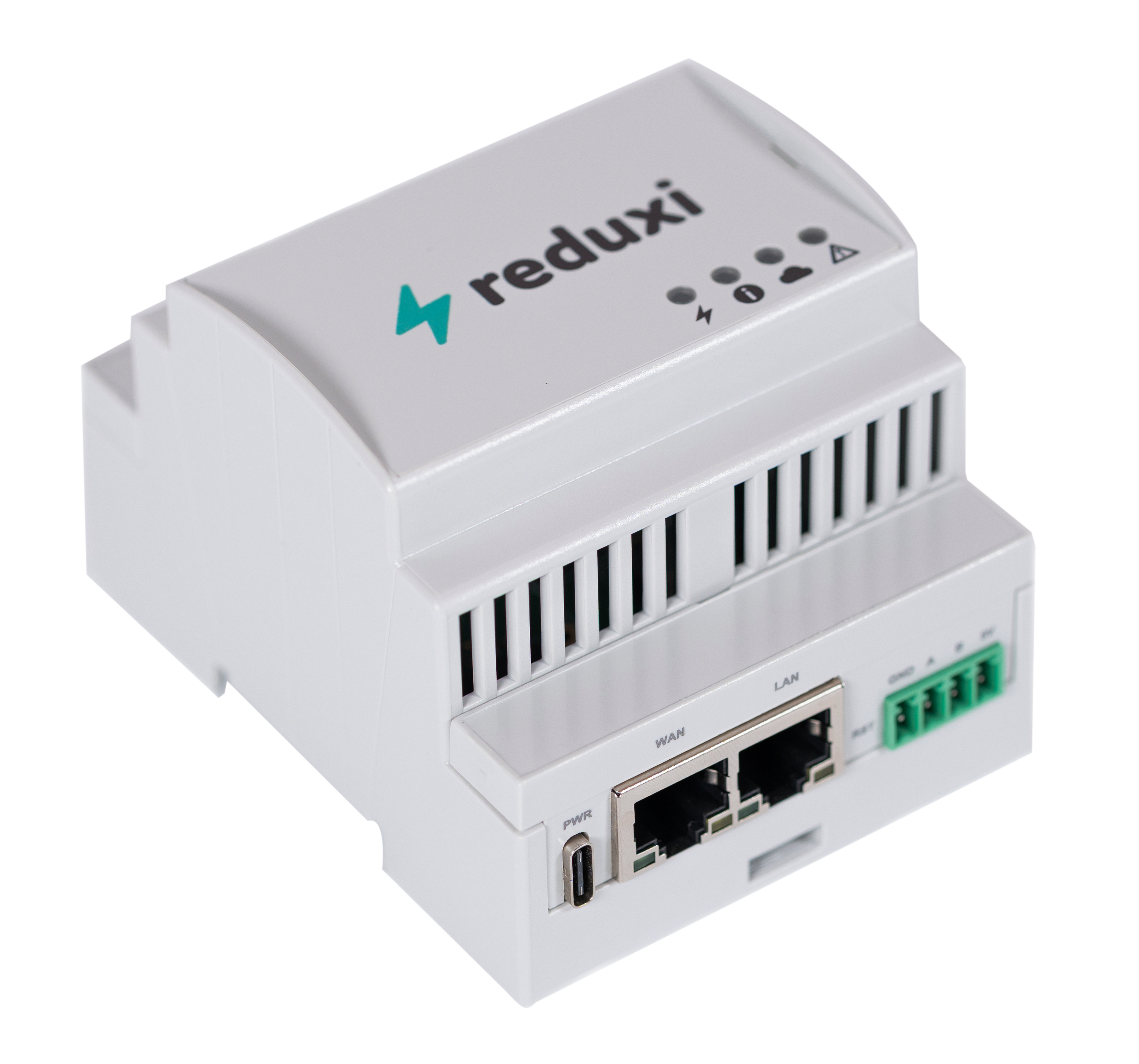

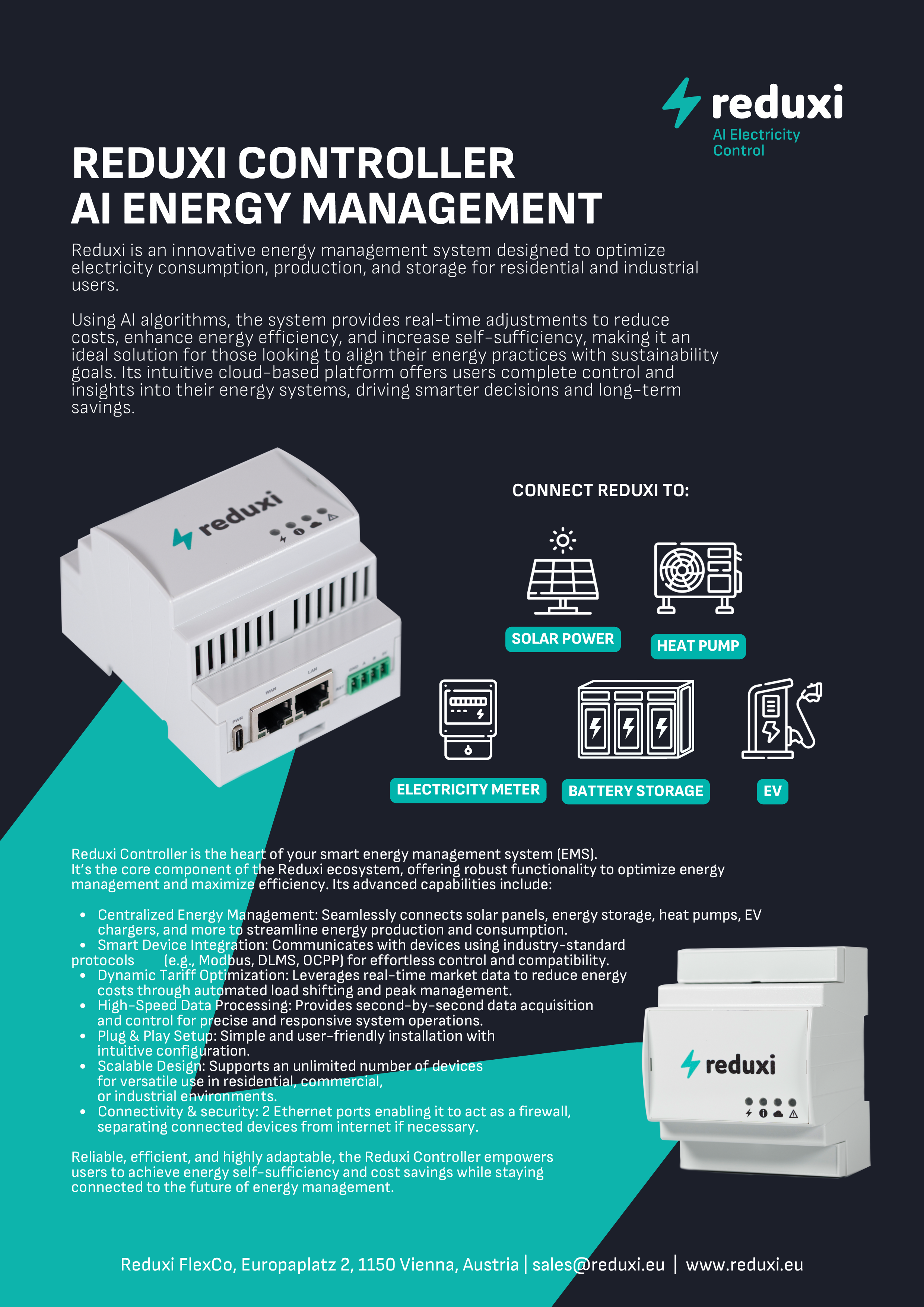

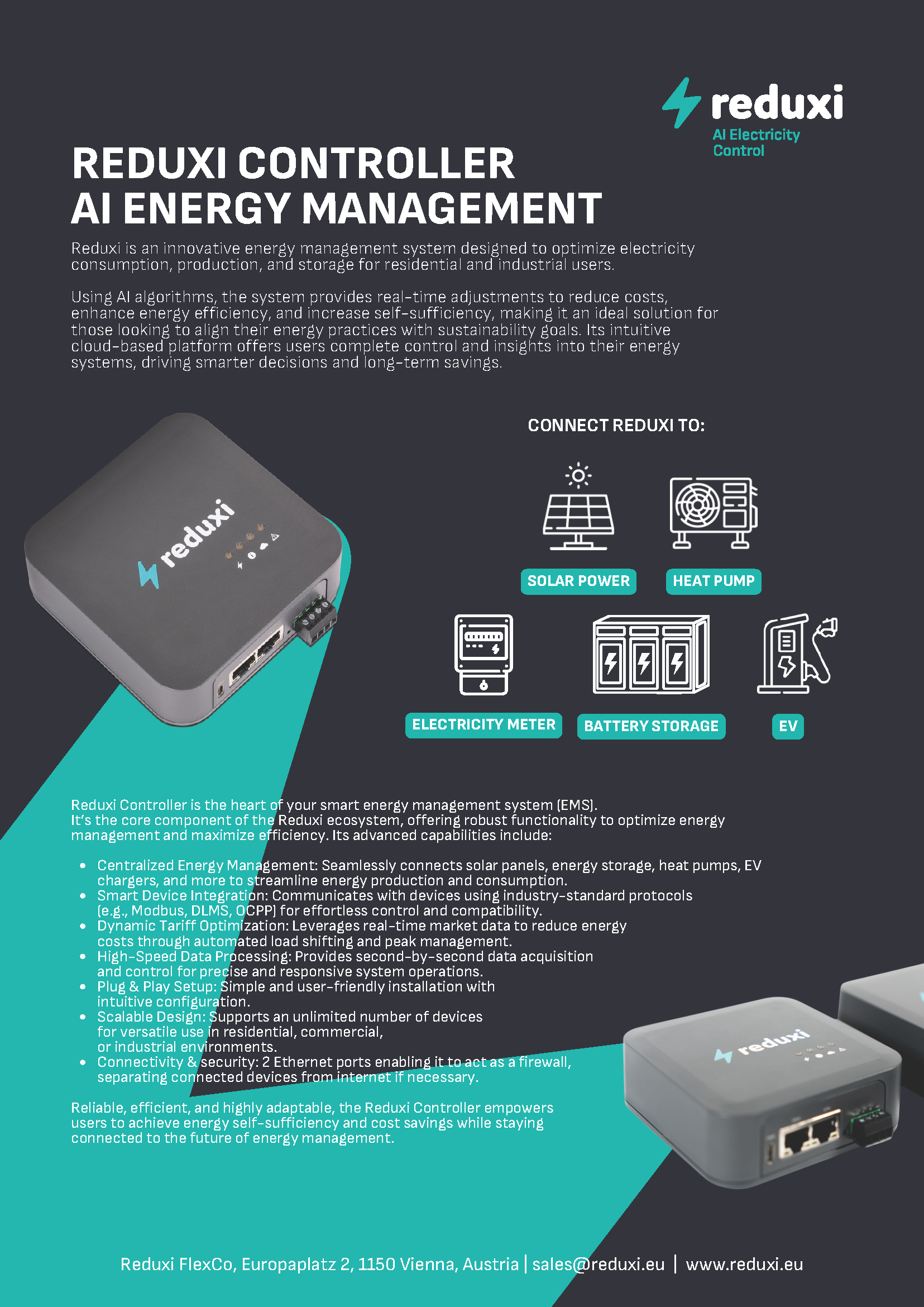

Reduxi controller

Reduxi Controller är huvudkomponenten i Reduxi-systemet. Styrenheten ansluter solkraftverk, energilagringssystem, värmepumpar och elladdare till Reduxi-systemet. Den hanterar elproduktion och elförbrukning, justerar elanvändningen från elnätet och använder avancerade algoritmer för att säkerställa kostnadseffektiv energianvändning och maximal självförsörjning.

Reduxi Controller är den viktigaste och obligatoriska komponenten i varje Reduxi-system.

Varje Reduxi Controller levereras med inbyggd Configurator-programvara, du kommer att känna igen den bakgrunden och ett enkelt att använda gränssnitt (se Reduxi Configurator).



2. INFORMATION OM INSTALLATION OCH ANSLUTNING

• Anslut AC-DC-adaptern till Reduxis DC-uttag och anslut den till ett eluttag; den första övre LED-lampan ska tändas - grönt ljus.



• Gå till WiFi-nätverk med din telefon eller dator och anslut till WiFi-nätverket med namnet "Reduxi XYXY" där XYXY presenterar de sista 4 siffrorna i Reduxis serienummer som syns på klistermärket på baksidan av Reduxi.

• Öppna din webbläsare och gå till http://reduxi.local
  • Felsökningssteg:
    • Om du använder en mobiltelefon och inte kan öppna http://reduxi.local ska du koppla bort mobildata och försöka ansluta igen
• Konfigurera ett trådbundet eller trådlöst nätverk och anslut Reduxi till ditt lokala nätverk (vi rekommenderar att du anger en statisk IP-adress för Reduxi).
  • Konfigurera ett trådbundet nätverk om du använder en Ethernet-kabel för att ansluta Reduxi till ditt lokala nätverk.
  • Konfigurera ett trådlöst nätverk om du använder ett WiFi-nätverk för att ansluta Reduxi till ditt lokala nätverk.

• • Felsökningssteg:
    • Om du skriver fel på WiFi-lösenordet måste du göra en fabriksåterställning av styrenheten (se nedan)
    • I Windows tappar datorn ofta WiFi-anslutningen till Reduxi-styrenheten och ansluter automatiskt tillbaka till hemnätverket. Kontrollera regelbundet om du fortfarande är ansluten till Reduxi-nätverket och om inte, vänligen återanslut.
• När allt är konfigurerat klickar du på Spara för att ansluta Reduxi-styrenheten till ditt hemnätverk. Anslut nu din mobiltelefon eller dator till samma trådbundna eller WiFi-lokala nätverk som du just har anslutit till med Reduxi.
• Öppna din webbläsare och gå till http://reduxi.local
  • Felsökningssteg:
    • Dubbelkolla att Reduxi-styrenheten är ansluten till samma lokala nätverk som din dator/telefon som används för att komma åt den.
    • Om du inte kan öppna http://reduxi.local kan du försöka genom att öppna den IP-adress som du har konfigurerat eller som automatiskt tilldelades för Reduxi. IP-adressen kan erhållas genom att följa dessa steg Hur hittar man automatiskt tilldelad IP-adress (DHCP-protokoll) för Reduxi-styrenheten?
• Du kommer till inloggningssidan för Reduxi-styrenheten. Använd standardanvändarnamnet (admin) och lösenordet (admin) för att logga in.
• Nu kan du börja lägga till enheter (smarta energimätare, laddstationer, solcellsväxelriktare etc.) till Reduxi. Se Reduxi Configurator. Om du inte hittar enheten kan du skicka en begäran till oss via Skicka begäran med en detaljerad beskrivning av enheten. Vi kommer att kontakta dig och hjälpa dig att stödja den nya enheten
• Lägg till strategier för att definiera hur enheterna ska arbeta tillsammans för att spara kostnader, balansera energiförbrukningen etc. Se Strategier för Reduxi-styrenhet
• Nu har du anslutit och konfigurerat Reduxi-lösningen. Du kan nu koppla upp dig för bästa möjliga användarupplevelse, för att styra energihanteringen i hemmet, få tillgång till analytiska data etc. Allt från webb- eller mobilapp, skapa bara ett konto i Reduxi Cloud Reduxi Cloud

Reduxi moln

Reduxi Cloud är en webb- och mobilapplikation online. Det ger enkel realtidsövervakning, analytiska data och kontroll av din lokala Reduxi-lösning. Reduxi Cloud tar användarupplevelsen till högsta nivå.

För att få tillgång till Reduxis molnfördelar, skapa ett konto på https://app.reduxi.eu

• När du har skapat ett nytt konto och angett ett lösenord kommer du att bli ombedd att lägga till en ny Reduxi-styrenhet. Du definierar ett namn och registrerar sedan din Reduxi Controller med hjälp av antingen QR-koden på baksidan av Reduxi eller genom att skriva Reduxis serienummer som finns till vänster om QR-koden.
• På så sätt har du kopplat din Reduxi Controller till Reduxi Could-applikationen.
• Du är nu helt redo att hantera din energiförbrukning och börja spara kostnader.



3. SPECIFIKATIONER

3.1. Mått och dimensioner

• Stationärt hölje med möjlighet till DIN-skena IEC/EN 60715 TH35-fäste.
• Dimensioner: 150 x 100 x 30 mm.
• Skydd mot inträngning: <IP20.
• Vikt: 230g.



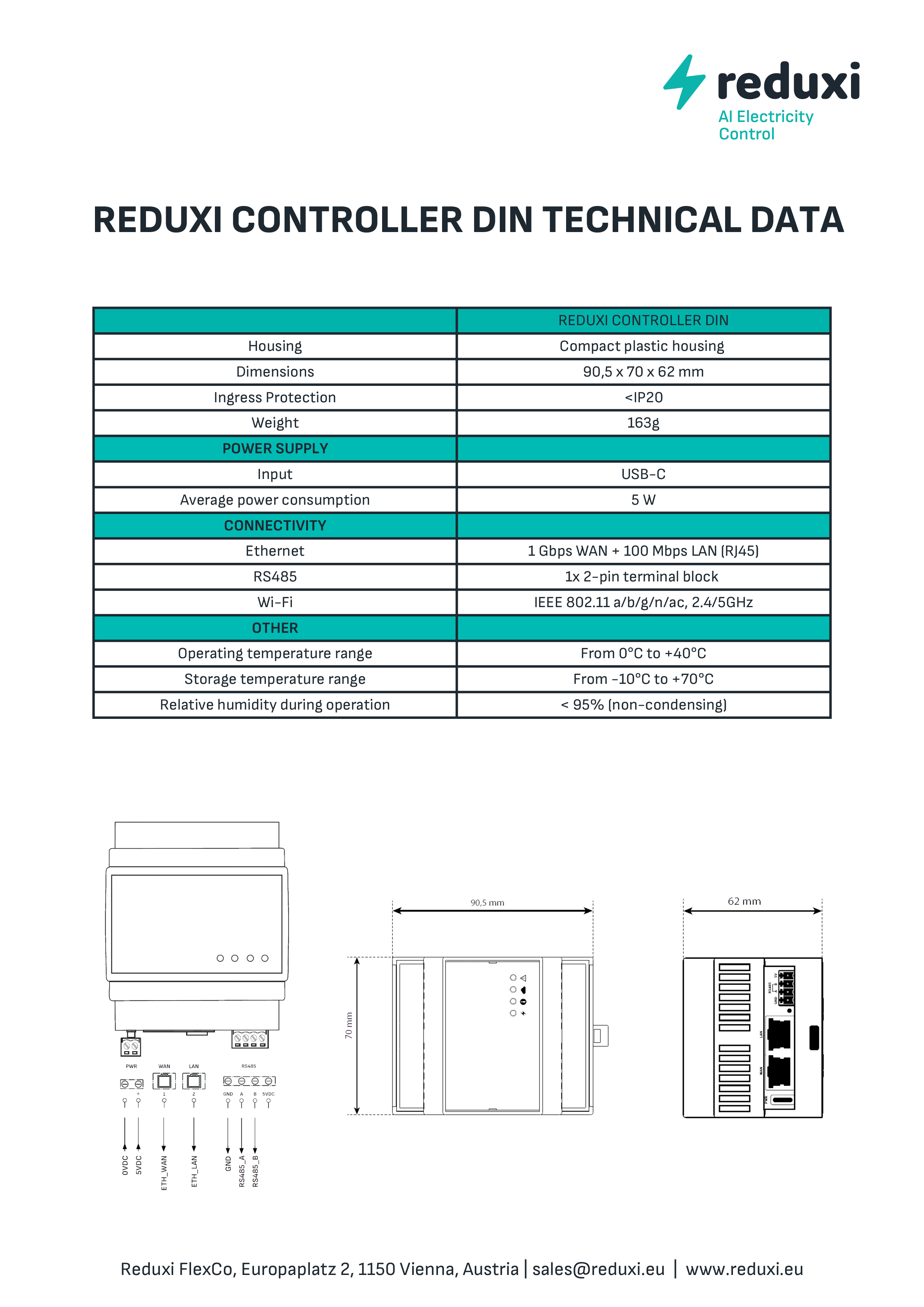

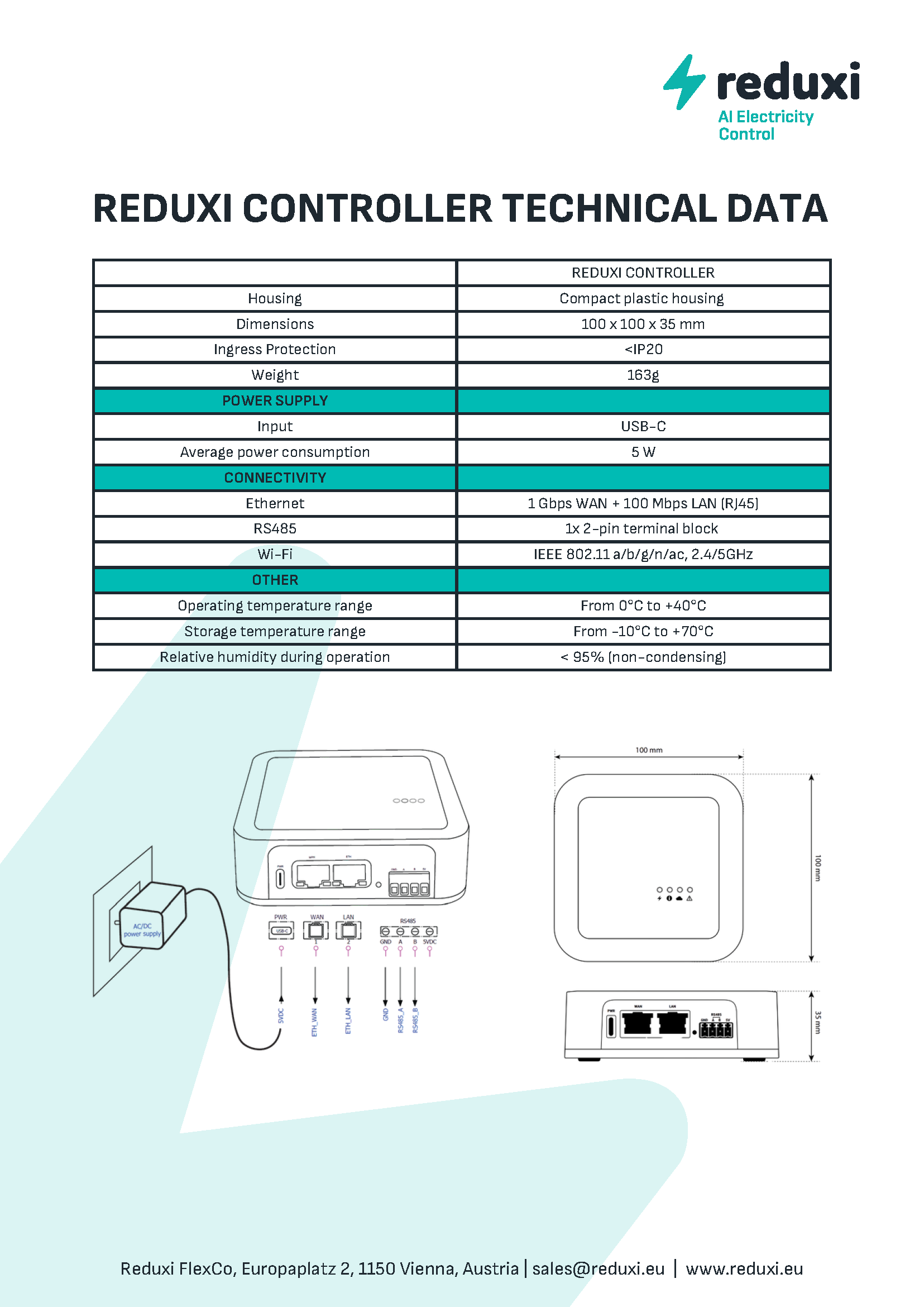

3.2. Tekniska data

STRÖMFÖRSÖRJNING
Matningsspänning - DC Jack	12 - 24 V DC
Genomsnittlig strömförbrukning vid 12 V DC	250 mA
Matningsspänning - PoE	48 V
PoE-typ	IEEE 802.3 vid typ 1



PINS
Strömförsörjning	2-polig DC-kontakt
Ethernet	RJ45 10/100 Mbps (halv-/helduplex)
RS485	2x 2-polig kopplingsplint



ANSLUTNING
Ethernet	10/100 Mbps
Wi-Fi	IEEE 802.11 a/b/g/n/ac, 2,4/5GHz
RS485	2x 921600 BAUD halv duplex



ÖVRIGT
Driftstemperaturområde	Från 0°C till +40°C
Område för lagringstemperatur	Från -10°C till +70°C
Relativ luftfuktighet under drift	< 95% (icke-kondenserande)
Ingressskydd	< IP20



3.3. Anslutningsstift

3.3.1. Återställningsknapp

Med följande procedur kan du återställa Reduxi till fabriksinställningarna.

• Koppla bort Reduxi från elnätet.
• Tryck på återställningsknappen med en nål och håll den intryckt (släpp den inte).
• Anslut Reduxi till strömförsörjningen.
• Fortsätt att trycka på återställningsknappen med nålen i 30-60 sekunder tills LED-lamporna börjar blinka.
• Släpp återställningsknappen när LED-lamporna börjar blinka.
• Vänta 3-5 minuter tills Reduxi har återställt allt till fabriksinställningarna.



3.3.2. Strömförsörjning

Figur 1: Stiftfördelning för strömförsörjning (markerad som nummer 1)

Enheten ska försörjas av begränsad strömförsörjning eller strömförsörjning som överensstämmer med PS2 enligt IEC 62368-1.



3.3.3. Ethernet - RJ45

Bild 2: Ethernet-pinout (markerad som nummer 2)



PIN-kod nej.	Funktion	Datahastighet: 10/100 Mbps.  Kategori: CAT5.  Grönt ljus indikerar anslutning.  Orange ljus indikerar trafik .  Automatisk crossover.
1	TX+
2	TX-
3	RX+
4	PoE
5	PoE
6	RX-
7	PoE
8	PoE



3.3.4. Kommunikation RS485-gränssnitt

Figur 3: Kommunikationsgränssnittets pinout (markerad som nummer 3).



Gemensam grund  A + (port 1)  B - (port 1)

4. A + (port 2) 5. B - (port 2) 6. Extra +5V DC-utgång

• Datahastighet: 921600 BAUD.
• Halv duplex.
• Spänningsnivå: 0 V - 5 V.

Det finns också ytterligare adaptrar tillgängliga för kommunikationsstöd från tredje part. Kontakta oss för att få en lista över tillgängliga tillägg och priser.



3.3.5. LED-indikatorlampor

Först uppifrån LED - Grönt ljus: Strömförsörjningen är aktiv.  Andra LED uppifrån - Grönt ljus: Systemet körs; Rött ljus: Fel.  Tredje LED uppifrån - grönt ljus: Nätverksanslutning (släckt - ingen anslutning, grön - anslutning ok, blinkar grönt - fel i anslutningen). Fjärde från toppen LED - Röd lampa: blinkar rött - fel i någon av de tillagda enheterna.





4. ALLMÄNNA ANVISNINGAR FÖR ANVÄNDNING

• Genom att använda denna enhet accepterar du Integritetspolicy och Villkor och bestämmelser
• Läs och spara dessa instruktioner för framtida bruk. Följ alla varningar och riktlinjer.
• Placering: Se till att produkten placeras på en stabil, icke-vibrerande yta.
• Packa upp: Ta bort allt förpackningsmaterial innan du ansluter produkten till strömförsörjningen.
• Ventilation: Håll ventilationsöppningarna fria; placera inga föremål på produkten.
• Fukt och vätskor: Skydda produkten från att utsättas för vätskor, regn eller fukt.
• Rengöring: Dra alltid ur kontakten innan du rengör produkten. Använd endast en mjuk, torr trasa; undvik flytande rengöringsmedel eller rengöringsspray.
• Öppningar: För inte in föremål i några öppningar.
• Reparationer och modifieringar: Försök inte att öppna eller reparera produkten själv, eftersom detta gör att garantin upphör att gälla. Reparationer får endast utföras av kvalificerad servicetekniker.
• Flyttning: Koppla bort produkten från strömförsörjningen innan du flyttar den.
• Etiketter: Behåll alla originaletiketter intakta och ta inte bort dem från produkten.
• Värmekällor: Undvik att installera produkten nära värmekällor som t.ex. radiatorer, värmeelement eller andra apparater som alstrar värme.
• Strömkabel: Installera strömkabeln på ett säkert sätt och se till att den inte utgör en snubbelrisk eller utsätts för potentiella skador från föremål som kan klämma eller vrida den.
• Tillbehör: Använd endast tillbehör eller extrautrustning som rekommenderas av tillverkaren.
• Koppla ur kontakten: Koppla bort produkten från strömkällan under elektriska stormar eller om den inte ska användas under en längre period.
• Spänningskrav: Anslut endast produkten till ett eluttag som uppfyller de spänningskrav som anges i denna bruksanvisning.
• Tillgång till ström: Se till att strömingången på enheten alltid är åtkomlig och fungerar.
• Elektrisk belastning: Överbelasta inte eluttag, förlängningssladdar eller effektbrytarpaneler.

5. FÖRSÄKRAN OM ÖVERENSSTÄMMELSE

Amibit förklarar härmed att produkten REDUXI Controller, version 1.2 överensstämmer med direktiv 2014/53/EU. Den fullständiga texten till uttalandet om efterlevnad finns tillgänglig på följande webbadress: länk.

6. EU - AVFALLSHANTERING OCH ÅTERVINNING

Symbolen anger att produkten ska kasseras i enlighet med lokala lagar och förordningar. Lämna den kasserade enheten till lämplig återvinningscentral. Genom att kassera avfall på rätt sätt hjälper du till att bevara naturresurser och säkerställa en hållbar miljöutveckling.



Producent

Namn på företaget AMIBIT d.o.o.

Adress: Šaleška 2 a Šaleška 2 a, 3320 Velenje

Identifikationsnummer: 6930808000

SKATTE-ID: SI51315831

E-post: info@reduxi.eu

Telefon: +386 (0)3 777 01 40 +386 (0)3 777 01 40



Dokument

Syfte: Reduxi Controler - Användarmanual

Version: V2.0 11.2024



Upphovsrätt

© 2022 AMIBIT d.o.o.

Alla rättigheter förbehållna. Ingen del av detta dokument får reproduceras, lagras i ett lagrings- och hämtningssystem eller i någon annan form, elektronisk, elektrostatisk, magnetband, fotokopiering eller på annat sätt utan föregående skriftligt tillstånd från AMIBIT d.o.o.
