REDUXI GATEWAY
Användarmanual
Version V3.0 09.2025
1. Inledning
Reduxi Gateway är en utbyggnadsenhet till Reduxi-systemet som möjliggör konvertering av RS485-seriesignaler till internetprotokollet TCP/IP. Den är avsedd att användas i fall där antalet seriella ingångar (1x RS485) på Reduxi-styrenheten är otillräckligt för användarens behov när det gäller anslutning av enheter till RS485-portar. Den fungerar också som en hjälpenhet i situationer där avståndet mellan enheten och Reduxi Controller är för stort för en direkt kabelanslutning till RS485-portarna.
Reduxi Gateway används också i fall där två reläutgångar krävs för enhetsreglering, till exempel för att styra en värmepump via SmartGrid Ready (SG Ready)-funktionalitet.
Reduxi Gateway kan dessutom fungera som en mätanordning för övervakning av elektriska strömmar. I det här fallet ansluts strömtänger till Reduxi Gateway:s strömingångar, vilket möjliggör insamling av strömdata. Spänningsdata erhålls sedan direkt från Reduxi-styrenheten.
2. Information om installation och anslutning
- Anslut AC/DC-adaptern till Reduxi Gateway och anslut sedan adaptern till eluttaget. Den första lysdioden uppifrån ska börja lysa grönt.
- Använd Reduxi mobilapp för att konfigurera gatewayn
- Alternativt kan du konfigurera gatewayn genom att följa stegen nedan
- Gå till nätverksinställningarna för dina WiFi-nätverk på din mobila enhet eller dator och anslut till Gateway-enhetens åtkomstpunkt.
-
- Om ett popup-fönster inte visas automatiskt, öppna en webbläsare och gå till http://gateway.local.
- Använd användarnamnet "admin" och lösenordet "admin" för att logga in.
- Konfigurera det trådbundna eller trådlösa nätverket och anslut Reduxi till ditt lokala nätverk (vi rekommenderar att du anger en statisk IP-adress).
- Klicka på "spara" och anslut nu din mobiltelefon eller dator till samma trådbundna eller trådlösa lokala nätverk som du tidigare anslöt Reduxi Gateway till.
- Reduxi-styrenheten bör redan vara ansluten till det lokala internetnätverket (Reduxi-styrenhet).
- Vid anslutning av de aktuella klämmorna gäller följande ordning
- L1: Röd
- L2: Grön
- L3: Gul
- Följ de följande avsnitten om anslutning av reläutgångar och installation av strömgivare.
- För ytterligare programvarukonfiguration/installation, besök webbplatsen med den senaste dokumentationen: https://support.reduxi.eu.
För programvarukonfiguration/installation, se Reduxi Local online-handbok support.reduxi.eu.
3. Specifikationer

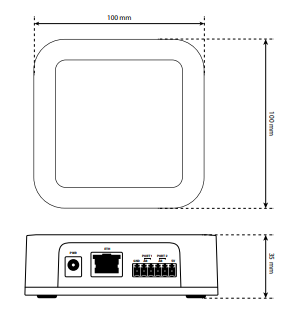

3.1. Dimension
Stationärt hölje med möjlighet till DIN-skena IEC/EN 60715 TH35-fäste.
Dimensioner: 100 x 100 x 35 mm.
Skydd mot inträngning: <IP20.
Vikt: 230g.
3.2. Tekniska data
| STRÖMFÖRSÖRJNING | |
| Matningsspänning - DC Jack | 12 - 24 V DC |
| Max ström vid 12 V DC | 200 mA |
| PINS | |
| Strömförsörjning | 2-polig DC-kontakt |
| Ethernet | RJ45 10/100 Mbps (halv-/helduplex) |
| RS485 |
2x 2-polig kopplingsplint |
| Sensorns ingångsström (version 1) |
3x 3,5mm (CT1, CT2, CT3) 0-1V |
| Sensorns ingångsström (version 2) |
RJ12-kontakt för (CT1, CT2, CT3) 0-1V |
| Reläutgångar (version 1) |
2x DO(NO/COM/NC) - max. 5A |
| Reläutgångar (version 2) |
3x DO(NO/COM/NC) - max. 5A |
| ANSLUTNING | |
| Ethernet | 10/100 Mbps |
| Wi-Fi | IEEE 802.11 a/b/g/n/ac, 2,4/5GHz |
| RS485 | 2x 921600 BAUD halv duplex |
| ÖVRIGT | |
| Driftstemperaturområde | Från 0°C till +40°C |
| Område för lagringstemperatur | Från -10°C till +70°C |
| Relativ luftfuktighet under drift | < 95% (icke-kondenserande) |
| Ingressskydd | < IP20 |
3.3. Anslutningsstift

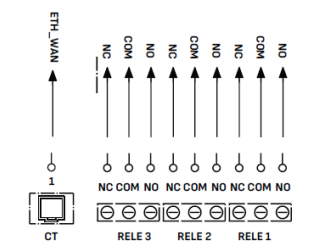

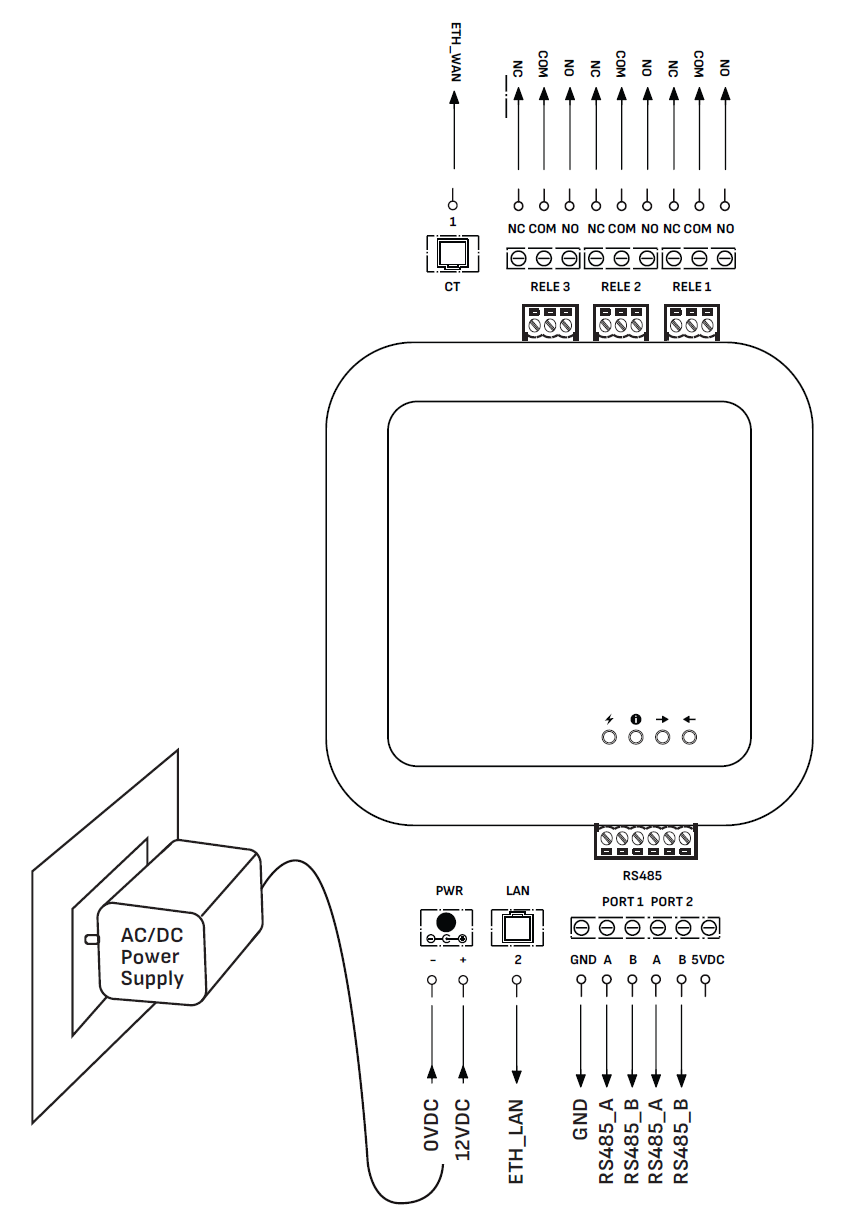

3.3.1. Kopplingschema (version 2)
3.3.2. Återställningsknapp
Med följande procedur kan du återställa Reduxi Gateway till fabriksinställningarna:
Tryck på nålen och släpp inte taget (fortsätter att trycka).
Fortsätt att trycka på återställningsnålen i mer än 7 sekunder tills alla LED-lampor tänds.
När LED-lamporna tänds släpper du knappen.
Vänta 30 sekunder tills Reduxi Gateway har återställt allt till fabriksinställningarna.
3.3.3. Strömförsörjning
|
Figur 1: Stiftfördelning för strömförsörjning (markerad som |
Enheten ska förses med begränsad strömförsörjning |
3.3.4. Ethernet - RJ45 och RS485

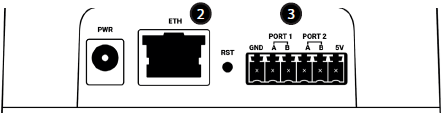

Bild 2: Ethernet-port (markerad med nummer 2) och RS485-kommunikationsportar (markerade med nummer 3).
Ethernet-port (markerad som nummer 2):
| PIN-kod nej. | Funktion |
|
| 1 | TX+ | |
| 2 | TX- | |
| 3 | RX+ | |
| 6 | RX- |

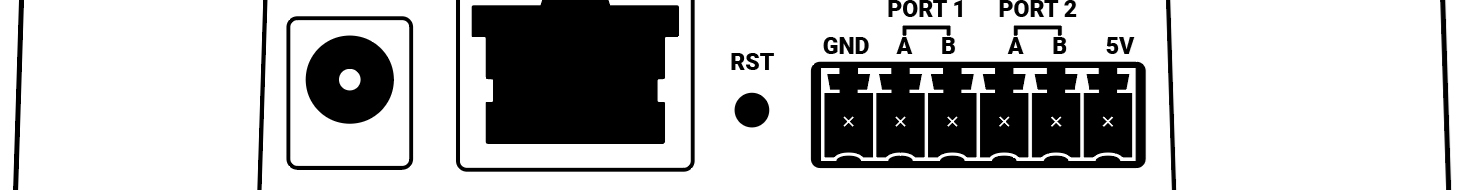

RS485-kommunikationsportar (markerade med nummer 3):
GND
A + (port 1)
B - (port 1)
A + (port 2)
B - (port 2)
+5V DC-utgång
- Dataöverföringshastighet: 921600 BAUD.
- Halv duplex.
- Spänningsnivå: 0 V - 5 V.
Ytterligare kommunikationsmoduler för externa enheter finns också tillgängliga. Kontakta oss för aktuell modulförteckning och prislista.
3.3.5. Kommunikationsgränssnitt
Version 1
Version 2

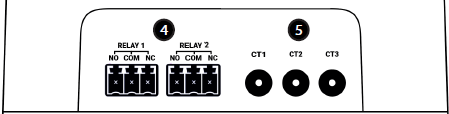

Reläutgång (markerad med siffran 4):
- max. 5A AC/DC
Aktuella givaringångar (markerade med siffran 5):
- 3x3.5mm(I1, I2, I3) - 0-1V (version 1)
- 1x RJ45 - 0-1V (version 2)
3.3.5. LED-indikatorlampor
|
Första LED-lampan:
Andra LED-lampan:
Tredje LED-lampa:
Fjärde LED-lampan:
|
4. Allmänna anvisningar för användning
- Genom att använda den här enheten accepterar du Integritetspolicy och Villkor
- Läs och spara dessa instruktioner för framtida bruk. Följ alla varningar och riktlinjer.
- Placering: Se till att produkten placeras på en stabil, icke-vibrerande yta.
- Packa upp: Ta bort allt förpackningsmaterial innan du ansluter produkten till strömförsörjningen.
- Ventilation: Håll ventilationsöppningarna fria; placera inga föremål på produkten.
- Fukt och vätskor: Skydda produkten från att utsättas för vätskor, regn eller fukt.
- Rengöring: Dra alltid ur kontakten innan du rengör produkten. Använd endast en mjuk, torr trasa; undvik flytande rengöringsmedel eller rengöringsspray.
- Öppningar: För inte in föremål i några öppningar.
- Reparationer och modifieringar: Försök inte att öppna eller reparera produkten själv, eftersom detta gör att garantin upphör att gälla. Reparationer får endast utföras av kvalificerad servicetekniker.
- Flyttning: Koppla bort produkten från strömförsörjningen innan du flyttar den.
- Etiketter: Behåll alla originaletiketter intakta och ta inte bort dem från produkten.
- Värmekällor: Undvik att installera produkten nära värmekällor som t.ex. radiatorer, värmeelement eller andra apparater som alstrar värme.
- Strömkabel: Installera strömkabeln på ett säkert sätt och se till att den inte utgör en snubbelrisk eller utsätts för potentiella skador från föremål som kan klämma eller vrida den.
- Tillbehör: Använd endast tillbehör eller extrautrustning som rekommenderas av tillverkaren.
- Koppla ur kontakten: Koppla bort produkten från strömkällan under elektriska stormar eller om den inte ska användas under en längre period.
- Spänningskrav: Anslut endast produkten till ett eluttag som uppfyller de spänningskrav som anges i denna bruksanvisning.
- Tillgång till ström: Se till att strömingången på enheten alltid är åtkomlig och fungerar.
- Elektrisk belastning: Överbelasta inte eluttag, förlängningssladdar eller effektbrytarpaneler.
