1. Inledning

Välkommen till Reduxis värld där du kan ta kontroll över energikostnaderna och effektivisera elanvändningen för en hållbar utveckling. Huvudsakliga egenskaper:

• Hantering av toppeffekt,
• Produktionsstyrning av solkraftverk,
• Optimering av elförbrukningen.

Noggrann mätning och analys av energiförbrukningen är de första stegen mot energibesparing. För att uppnå detta mål behöver du rätt teknik. Reduxi Converter möjliggör anslutning av AM550-mätare till Reduxi-system via Reduxi Controller eller Reduxi Gateway-enhet.

2. Instruktioner för anslutning

För den första konfigurationen måste du ansluta Reduxi Converter till Reduxi Controller eller Reduxi Gateway till RS485-porten. För anslutningen rekommenderar vi att du använder en dubbelisolerad partvinnad kabel med en fläta (skärmad kabel).

• Den dubbelisolerade partvinnade kabeln måste anslutas på följande sätt: den första kabeln på omvandlare A ansluts till Reduxi ledning A. Anslut den andra kabeln på omvandlare B till Reduxi ledning B. Anslut den flätade kabeln (skärmad kabel) till GND.
• Anslut Iskra AM550-mätare med RJ12-kabel till Reduxi Converter (se till att ordningen på ledningarna i RJ12-kabeln stämmer överens på båda sidor av RJ12-kabeln).
• Den gröna LED-lampan från ovan ska börja lysa.

För konfiguration/installation av programvara, besök den webbplats där du hittar den senaste dokumentationen:

stöd.reduxi.eu.

3. Specifikationer

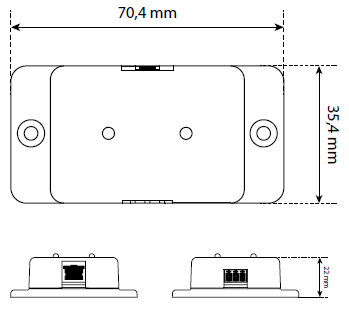

3.1. Mått och dimensioner

• Bordshölje som kan monteras.
• Dimensioner: 35,4 x 70,4 x 22 mm.
• Skyddsklass: <IP20.
• Vikt: 30 g.

3.2. Tekniska data

3.3. Anslutningspluggar

3.3.1. RS485-kontakter

Bild 1: Kommunikationskontakter RS485 (markerade med siffran 1).

• Maximal dataöverföringshastighet: 921600 BAUD.

• Halv duplex.

• Spänningsnivå: 0 V - 5 V.

3.3.2. RJ12-kontakter

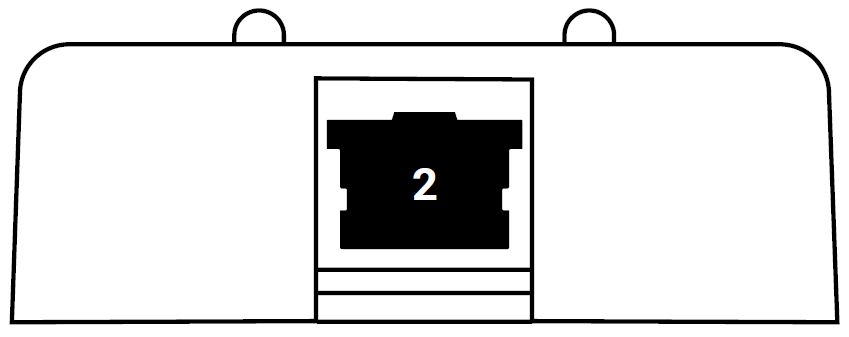

Bild 2: Kommunikationskontakter RJ12 (markerade med siffran 2).

1. +5V DC strömförsörjning.
2. Datalinje efterfrågan - utgång.
3. Data GND.
4. NC - ej ansluten.
5. Datalinje - inmatning.
6. GND strömförsörjning.

• Kommunikation via Iskra P1-utgång.
• Spänningsnivå: 0 V - 5 V.

3.3.3. LED-indikatorlampor

	Grön LED: strömförsörjningen är aktiv.
	Gul LED: blinkar under dataöverföring.

4. Allmänna anvisningar för användning

• Genom att använda den här enheten accepterar du Integritetspolicy och Villkor och bestämmelser
• Läs och spara dessa instruktioner för framtida bruk. Följ alla varningar och riktlinjer.
• Placering: Se till att produkten placeras på en stabil, icke-vibrerande yta.
• Packa upp: Ta bort allt förpackningsmaterial innan du ansluter produkten till strömförsörjningen.
• Ventilation: Håll ventilationsöppningarna fria; placera inga föremål på produkten.
• Fukt och vätskor: Skydda produkten från att utsättas för vätskor, regn eller fukt.
• Rengöring: Dra alltid ur kontakten innan du rengör produkten. Använd endast en mjuk, torr trasa; undvik flytande rengöringsmedel eller rengöringsspray.
• Öppningar: För inte in föremål i några öppningar.
• Reparationer och modifieringar: Försök inte att öppna eller reparera produkten själv, eftersom detta gör att garantin upphör att gälla. Reparationer får endast utföras av kvalificerad servicetekniker.
• Flyttning: Koppla bort produkten från strömförsörjningen innan du flyttar den.
• Etiketter: Behåll alla originaletiketter intakta och ta inte bort dem från produkten.
• Värmekällor: Undvik att installera produkten nära värmekällor som t.ex. radiatorer, värmeelement eller andra apparater som alstrar värme.
• Strömkabel: Installera strömkabeln på ett säkert sätt och se till att den inte utgör en snubbelrisk eller utsätts för potentiella skador från föremål som kan klämma eller vrida den.
• Tillbehör: Använd endast tillbehör eller extrautrustning som rekommenderas av tillverkaren.
• Koppla ur kontakten: Koppla bort produkten från strömkällan under elektriska stormar eller om den inte ska användas under en längre period.
• Spänningskrav: Anslut endast produkten till ett eluttag som uppfyller de spänningskrav som anges i denna bruksanvisning.
• Tillgång till ström: Se till att strömingången på enheten alltid är åtkomlig och fungerar.
• Elektrisk belastning: Överbelasta inte eluttag, förlängningssladdar eller effektbrytarpaneler.

Producent

Namn på företaget AMIBIT d.o.o.

Adress: Šaleška 2 a Šaleška 2 a, 3320 Velenje

Identifikationsnummer: 6930808000

SKATTE-ID: SI51315831

E-post: info@reduxi.eu

Telefon: +386 (0)3 777 01 40 +386 (0)3 777 01 40

Dokument

Syfte: Reduxi-omvandlare för AM550-mätare

Version: V1.0 12.2022
