1. Fysisk anknytning

Anslut RS485 till modul CM-v-3. Modulens identifiering skiljer sig beroende på det valfria tillägget som energimätaren stödjer (RS485, CS, GSM-GPRS, UMTS(3G), MODBUS TCP/IP Current loop, ETHERNET).

#1 Första alternativet - anslut PINS på det valfria kortet

Vänligen anslut PIN-koden för tillvalskortet - inställningar för energimätaren Iskraemeco - Kanal 3
27: A
29: B
28: GND

#2 Andra alternativet - anslut PINS direkt på energimätaren - inställningar av energimätaren Iskraemeco - Kanal 1

Vi fick information från Elektro Ljubljana att denna port alltid är aktiv och inte kräver ytterligare konfiguration.

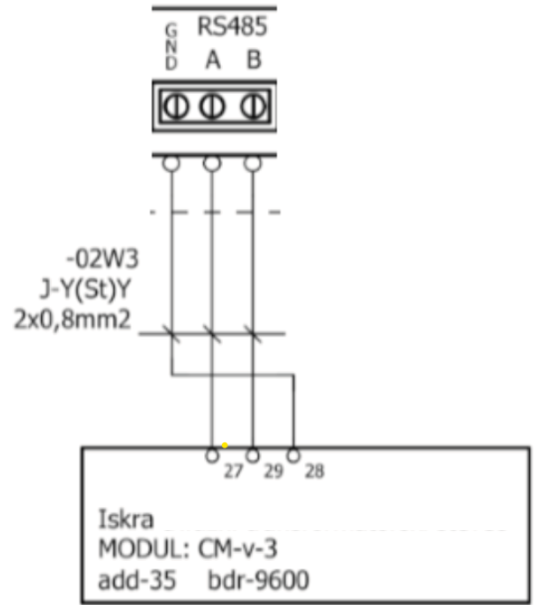

Anslut Iskraemecto MT880 till RS485

Reduxi -> Iskra MT880
PIN A -> PIN 27
PIN B -> PIN 29
PIN GND -> PIN 28

2. Få energimätarens serienummer

Serienumret kan avläsas från energimätaren. Ta en titt på bilden nedan. Den röda fyrkanten visar de fyra sista siffrorna i serien. En annan del av serien är dold på grund av säkerhetsskäl. I ditt fall, läs hela serien från energimätaren.

3. Hämta fysisk enhetsadress (HDLC-adress)

Adressen är de två sista siffrorna i energimätaren för serienumret.

Till exempel ovan är serienumret ovan 59.

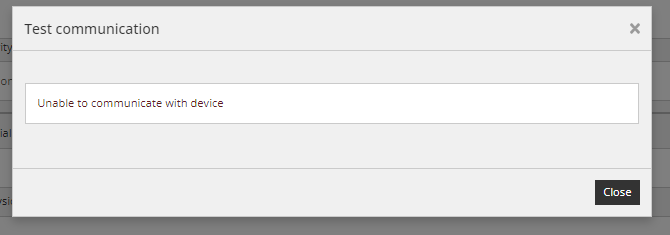

Om denna adress inte fungerar måste vi lägga till 16 till serienumret. Till exempel: 59 + 16 = 75

Förklaring av processen och ett annat exempel:

4. Lägg till enheten i Reduxi Configurator

Först kan du logga in på Reduxi Configurator medReduxi Configurator via webbläsaren.

1. Klicka på Lägg till enhet

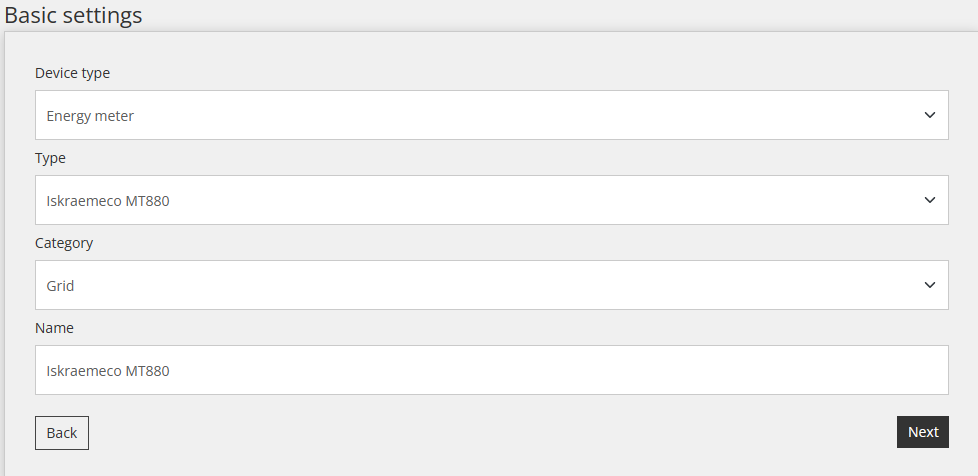

2. Ange Grundinställningar

3. Välj Kommunikationskanal

4. Ange enhetskonfiguration

Serienummer = avläs det från Iskraemecos energimätare

Fysisk enhetsadress: se ovan

Logiskt enhets-ID = 1 (standard)

Klientadress = 1 (standard)

Lösenord = fråga din leverantör om lösenord

Externt CT-förhållande = förhållandet mellan strömmarna - om du har 250A/5A blir resultatet 50

Externt VT-förhållande = högspänningsförhållande. Endast om räknaren står på mellanspänning istället på 230V

5. Gå in och välj Avancerade inställningar
