1. Hur man psykiskt ansluter Landis+Gyr E570 ZMY S2 till Reduxi Controller?
För att ansluta över RS485, se bilden nedan.
2. Hämta
Till exempel:
Serienummer: 73852799
HDLC-enhetsadress: 2799+1000=3799
3. Lägg till enheten i Reduxi Configurator
Först kan du logga in på Reduxi Configurator med Reduxi Configurator via webbläsaren.
1. Klicka på Lägg till enhet

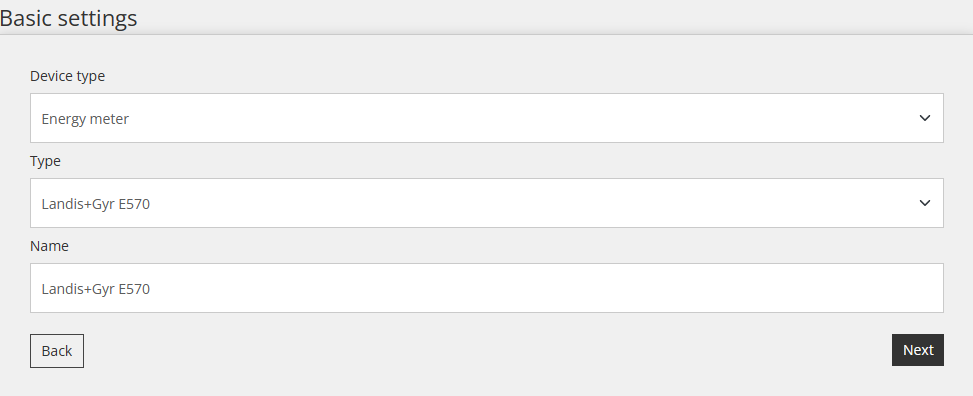

2. Ange Grundinställningar
3. Välj Kommunikationskanal

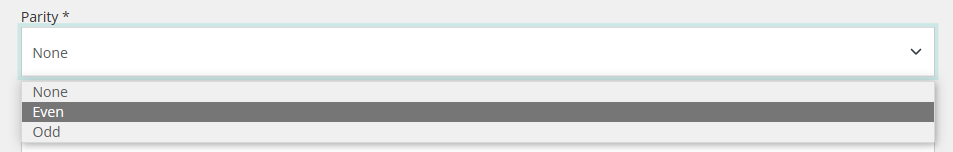

Notera. Beroende på energimätarens konfiguration måste du välja rätt paritet. Testa mellan olika paritetskombinationer för att hitta en fungerande inställning.
4. Ange enhetskonfiguration
Serienummer = avläs det från Iskraemecos energimätare
Fysisk enhetsadress: se ovan
Logiskt enhets-ID = 1 (standard)
Klientadress = 1 (standard)
Lösenord = fråga din leverantör om lösenord
Externt CT-förhållande = förhållandet mellan strömmarna - om du har 250A/5A blir resultatet 5
Externt VT-förhållande = högspänningsförhållande. Endast om räknaren står på mellanspänning istället på 230V
5. Gå in och välj Avancerade inställningar
