1. Hur ställer man in M-Bus-gränssnittet på Landis+Gyr E350-mätaren?

För att konfigurera energimätaren, följ artikeln Hur du konfigurerar Landis+Gyr E350 ali E450 i MAP120-verktyget.

2. Fysisk anknytning

Anslut M-BUS på energimätaren direkt till Reduxi Landis Converter RS485-M-BUS. De fyra första stiften vid energimätaren är tillgängliga för M-BUS. Bilden nedan visar att du kan använda vänsterns två första stift eller vänsterns 3:e och 4:e stift.

Från Reduxi Landis Converter RS485-sidan, anslut till Reduxi Controller eller Reduxi Gateway och välj port ett eller port två:

A->A

B->B

GND->GND

På gränssnittet har det dykt upp ett grönt ljus och en blinkande gul färg. Om den gula färgen inte blinkar är energimätaren inte inställd från elektrodistribution och skickar inte data.

3. Få energimätarens serienummer

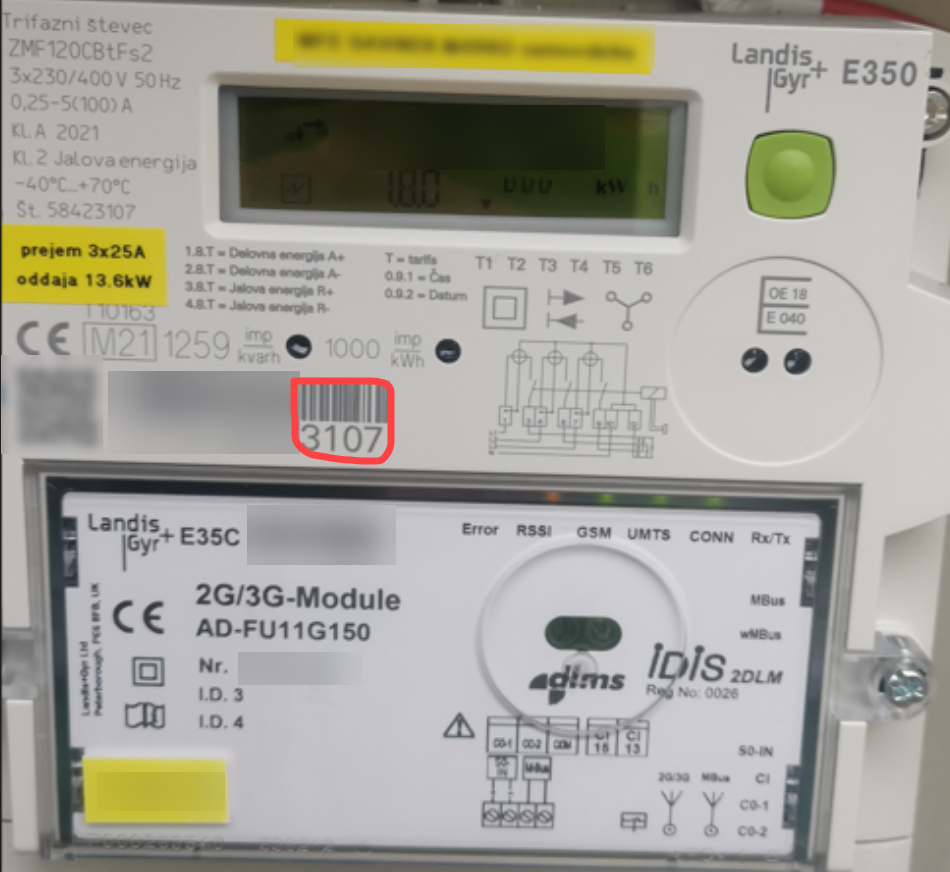

Serienumret kan avläsas från energimätaren. Ta en titt på bilden nedan. Den röda fyrkanten visar de fyra sista siffrorna i serien. En annan del av serien är dold på grund av säkerhetsskäl. I ditt fall, läs hela serien från energimätaren.

4. HämtaFysisk enhetsadress (HDLC-adress)

Adressen är de fyra sista siffrorna i energimätarens serienummer.

Till exempel ovan är serienumret ovan 3107+1000=4107.

5. Lägg till enheten i Reduxi Configurator

Först kan du logga in på Reduxi Configurator med Reduxi Configurator via webbläsaren.

1. Klicka på Lägg till enhet

2. Ange Grundinställningar

3. Välj Kommunikationskanal

4. Välj Enhetskonfiguration

5. Testa kommunikation

5. Gå in och välj Avancerade inställningar
