1. Inledning

Välkommen till Reduxis värld där du kan ta kontroll över energikostnaderna och effektivisera elanvändningen för en hållbar utveckling. Huvudsakliga egenskaper:

• Hantering av toppeffekt,
• Produktionsstyrning av solkraftverk,
• Optimering av elförbrukningen.

Noggrann mätning och analys av energiförbrukningen är de första stegen mot energibesparing. För att uppnå detta mål behöver du rätt teknik. Reduxi Converter möjliggör anslutning av Landis+Gyr E350, 450 meter till Reduxi system via Reduxi Controller eller Reduxi Gateway enhet.

2. Instruktioner för anslutning

För den första konfigurationen måste du ansluta Reduxi Converter till Reduxi Controller eller Reduxi Gateway till RS485-porten. För anslutningen rekommenderar vi att du använder en dubbelisolerad partvinnad kabel med en fläta (skärmad kabel).

• Den dubbelisolerade partvinnade kabeln måste anslutas på följande sätt: den första kabeln på omvandlare A ansluts till Reduxi ledning A. Anslut den andra kabeln på omvandlare B till Reduxi ledning B. Anslut den flätade kabeln (skärmad kabel) till GND.
• Anslut Landis+Gyr E350, 450 meter med tvåtrådig kabel till Reduxi Converter
• Den gröna LED-lampan från ovan ska börja lysa.

För konfiguration/installation av programvara, besök den webbplats där du hittar den senaste dokumentationen:

stöd.reduxi.eu.

3. Specifikationer

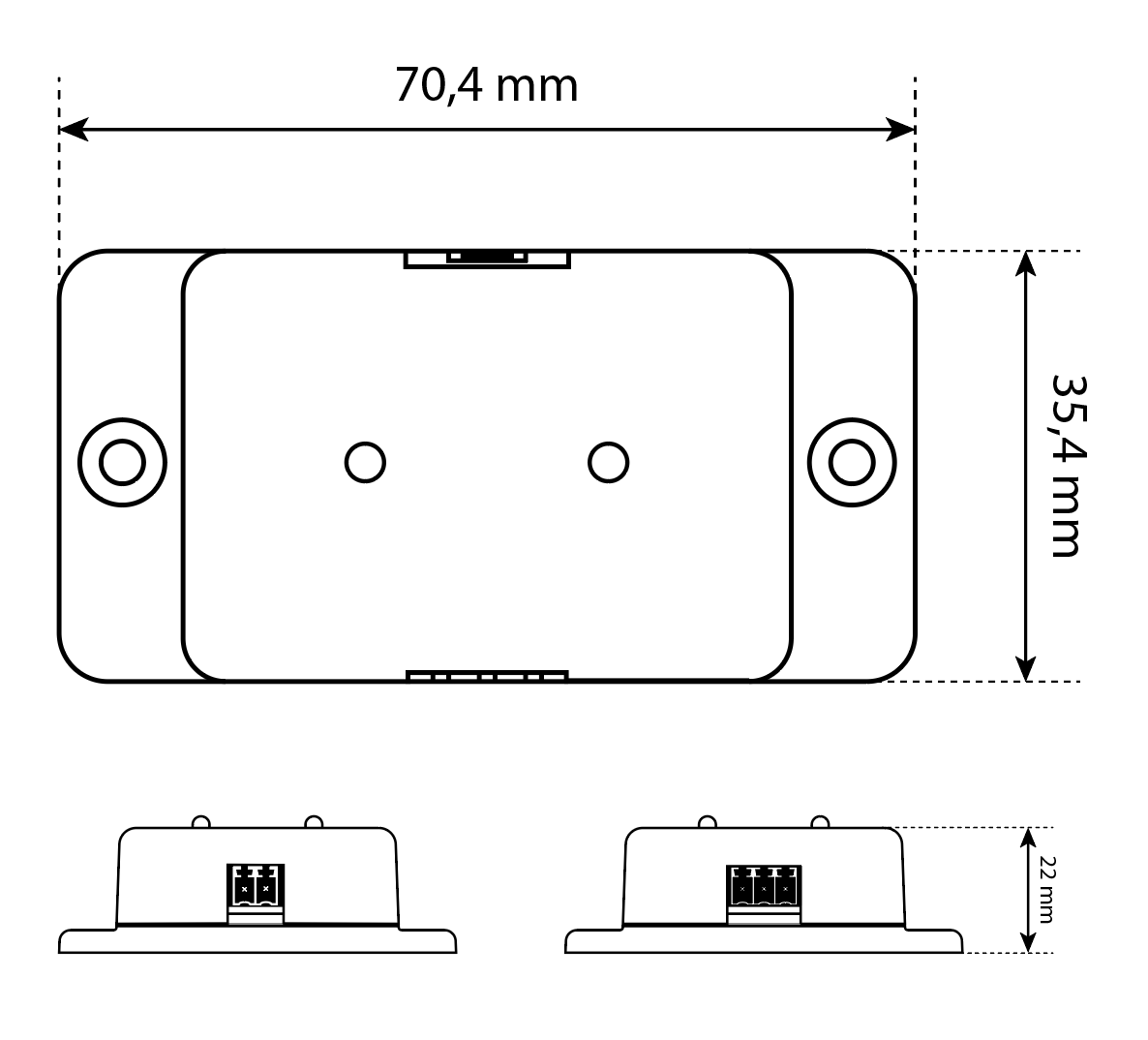

3.1. Mått och dimensioner

• Bordshölje som kan monteras.
• Dimensioner: 35,4 x 70,4 x 22 mm.
• Skyddsklass: <IP20.
• Vikt: 30 g.

3.2. Tekniska data

3.3. Anslutningspluggar

3.3.1. RS485-kontakter

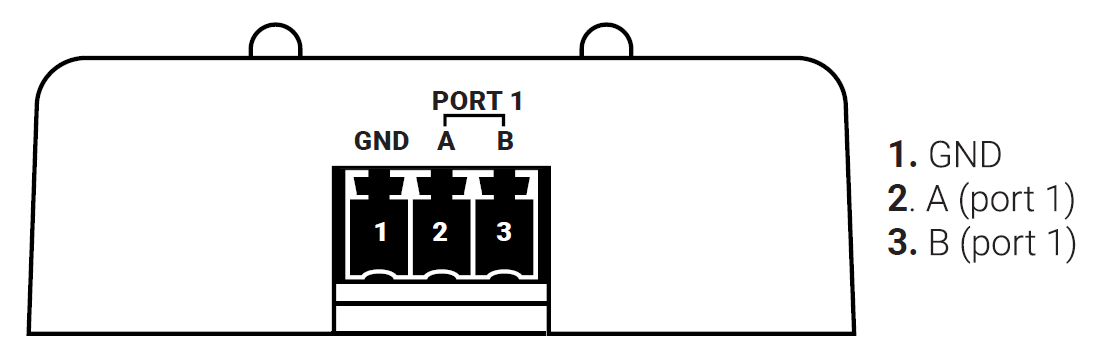

Bild 1: Kommunikationskontakter RS485 (markerade med siffran 1).

• Maximal dataöverföringshastighet: 921600 BAUD.

• Halv duplex.

• Spänningsnivå: 0 V - 5 V.

3.3.2. M-BUS

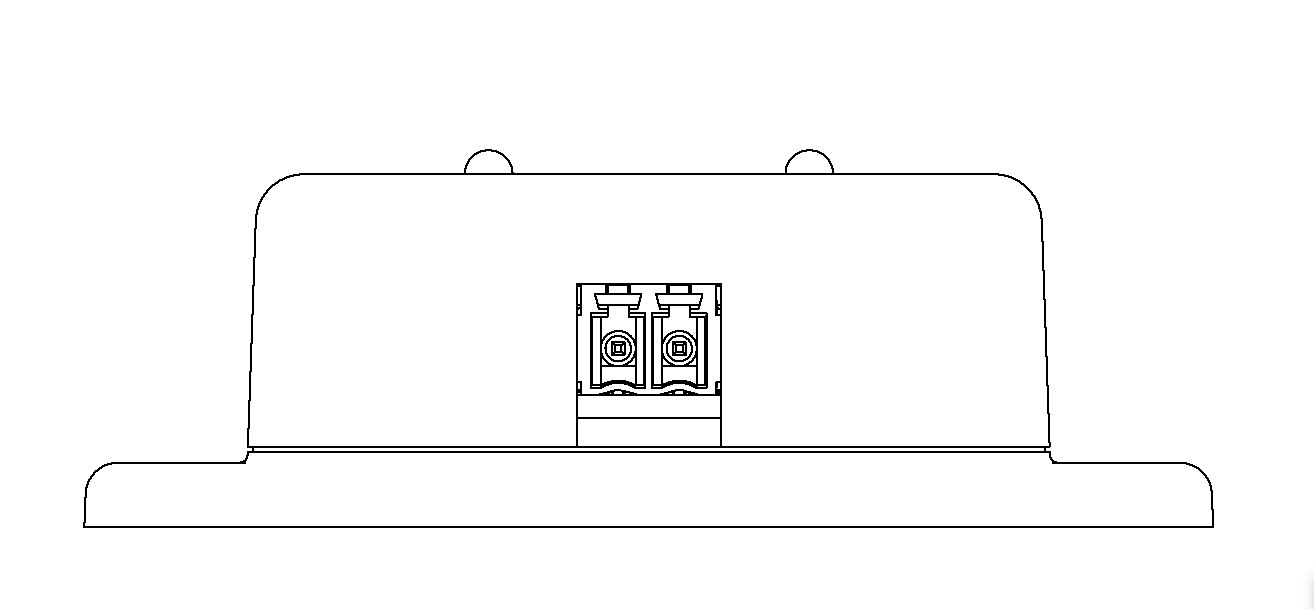

Bild 2: Kommunikationskontakter 1x 2-polig kontakt (markerad med siffran 2).

1. M-BUS
2. M-BUS

• Kommunikation via M-BUS-utgång.
• Spänningsnivå: 12 V - 38 V.

3.3.3. LED-indikatorlampor

	Grön LED: strömförsörjningen är aktiv.
	Gul LED: blinkar under dataöverföring.

4. Allmänna anvisningar för användning

• Genom att använda den här enheten accepterar du Integritetspolicy och Villkor och bestämmelser
• Läs och spara dessa instruktioner för framtida bruk. Följ alla varningar och riktlinjer.
• Placering: Se till att produkten placeras på en stabil, icke-vibrerande yta.
• Packa upp: Ta bort allt förpackningsmaterial innan du ansluter produkten till strömförsörjningen.
• Ventilation: Håll ventilationsöppningarna fria; placera inga föremål på produkten.
• Fukt och vätskor: Skydda produkten från att utsättas för vätskor, regn eller fukt.
• Rengöring: Dra alltid ur kontakten innan du rengör produkten. Använd endast en mjuk, torr trasa; undvik flytande rengöringsmedel eller rengöringsspray.
• Öppningar: För inte in föremål i några öppningar.
• Reparationer och modifieringar: Försök inte att öppna eller reparera produkten själv, eftersom detta gör att garantin upphör att gälla. Reparationer får endast utföras av kvalificerad servicetekniker.
• Flyttning: Koppla bort produkten från strömförsörjningen innan du flyttar den.
• Etiketter: Behåll alla originaletiketter intakta och ta inte bort dem från produkten.
• Värmekällor: Undvik att installera produkten nära värmekällor som t.ex. radiatorer, värmeelement eller andra apparater som alstrar värme.
• Strömkabel: Installera strömkabeln på ett säkert sätt och se till att den inte utgör en snubbelrisk eller utsätts för potentiella skador från föremål som kan klämma eller vrida den.
• Tillbehör: Använd endast tillbehör eller extrautrustning som rekommenderas av tillverkaren.
• Koppla ur kontakten: Koppla bort produkten från strömkällan under elektriska stormar eller om den inte ska användas under en längre period.
• Spänningskrav: Anslut endast produkten till ett eluttag som uppfyller de spänningskrav som anges i denna bruksanvisning.
• Tillgång till ström: Se till att strömingången på enheten alltid är åtkomlig och fungerar.
• Elektrisk belastning: Överbelasta inte eluttag, förlängningssladdar eller effektbrytarpaneler.

Producent

Namn på företaget AMIBIT d.o.o.

Adress: Šaleška 2 a Šaleška 2 a, 3320 Velenje

Identifikationsnummer: 6930808000

SKATTE-ID: SI51315831

E-post: info@reduxi.eu

Telefon: +386 (0)3 777 01 40 +386 (0)3 777 01 40

Dokument

Syfte: Reduxi-omvandlare för Landis+Gyr E350, 450 meter

Version: V1.0 12.2022
