1. Installation av ABB Terra laddstation

Om vi vill att Reduxi Controller ska kopplas till ABB Terra laddstation är det nödvändigt att justera specifika inställningar i själva laddstationen.

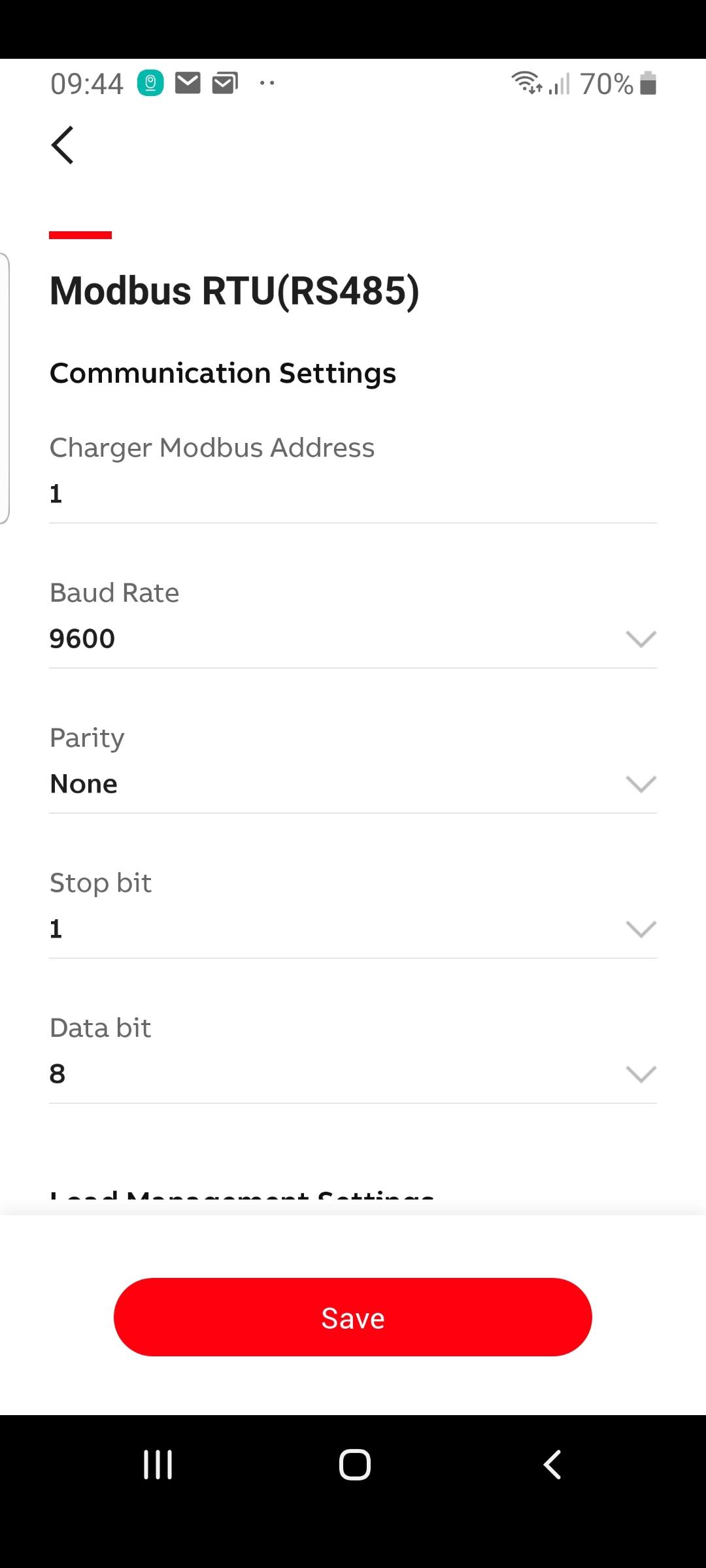

I enhetskonfigurationen är det nödvändigt att ställa in Modbus-kommunikation till slav.

2. Lägga till en enhet till Reduxi

När ABB Terra EV laddstation är korrekt konfigurerad och ansluten till Reduxi Controller kan den läggas till Reduxi Controller. Instruktioner för åtkomst till styrenheten finns på länken Reduxi Controller.

Efter att ha loggat in på Reduxi Configurator visas instrumentpanelen. Välj alternativet Lägg till enhet i det nedre vänstra fönstret för att lägga till enheter.

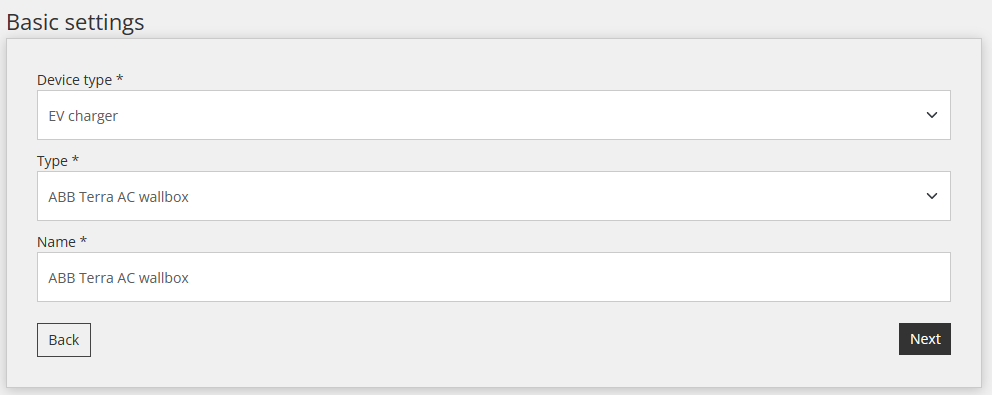

I nästa steg, välj typ av enhet, skriv och ange namnet på den tillagda enheten. I vårt fall, när vi lägger till ABB Terra laddstation, väljer vi:

• i enhetstypfältet: billaddare,
• i box typ: ABB Terra AC wallbox och
• i fältet Namn: ange valfritt namn (till exempel ABB Terra laddstation, laddstation).

När du har angett informationen klickar du på det nedre högra alternativet Nästa.

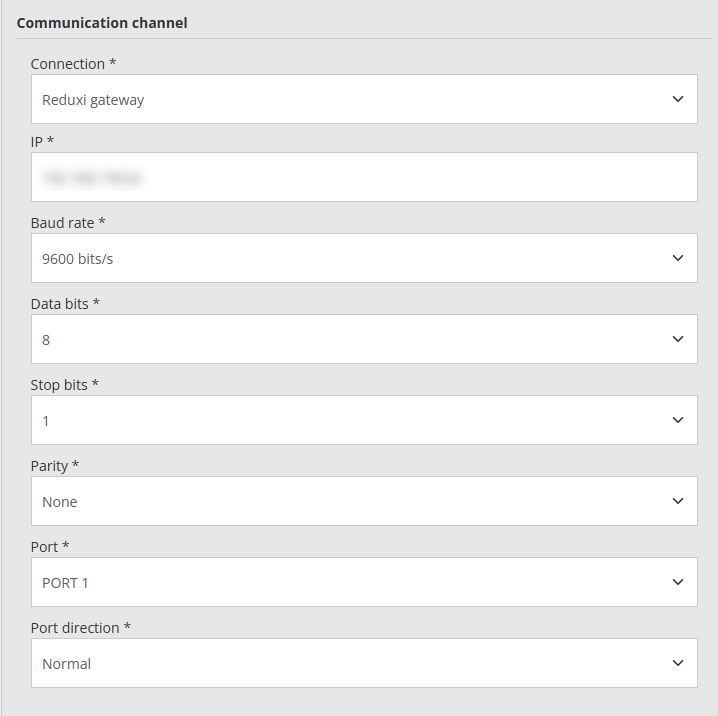

I nästa fönster definierar vi kommunikationskanalen och konfigurerar enheten. Bilden nedan visar konfiguratorn för anslutning över Reduxi Gateway.

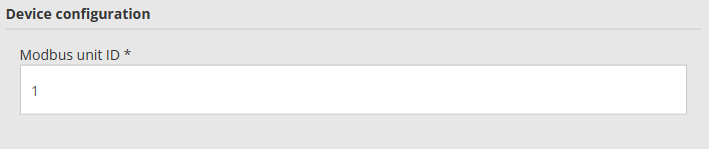

Normalt är Modbus enhets-ID satt till 1.

Använd testkommunikationsknappen för att kontrollera om enhetens kommunikation är korrekt inställd.

När vi får svaret att de två enheterna kommunicerar framgångsrikt med varandra kan vi välja alternativet Nästa.

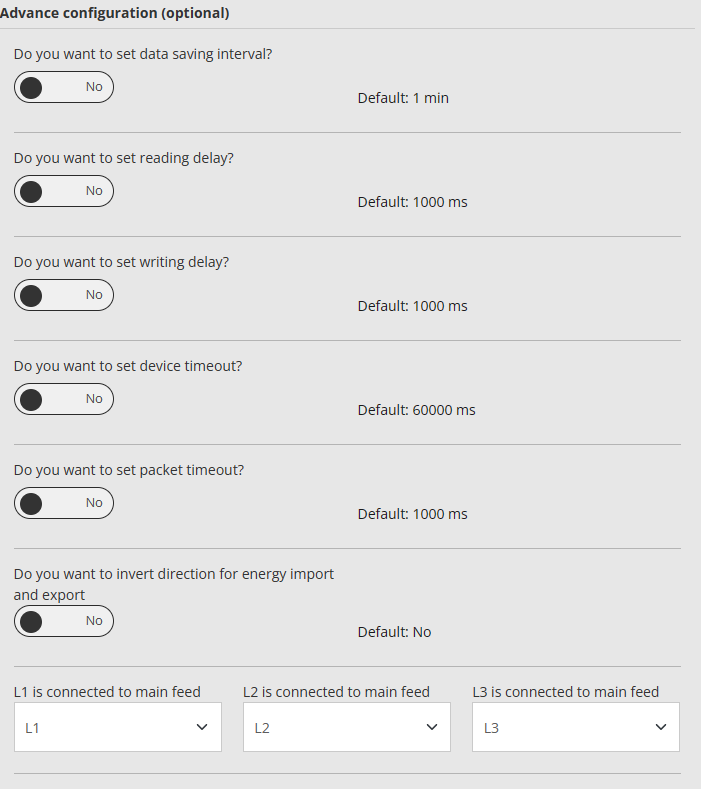

I det sista fönstret för att lägga till en Schrack-laddningsstation kan du justera vissa inställningar efter dina egna behov.

3. Visning av data från ABB Terras laddstation för elfordon

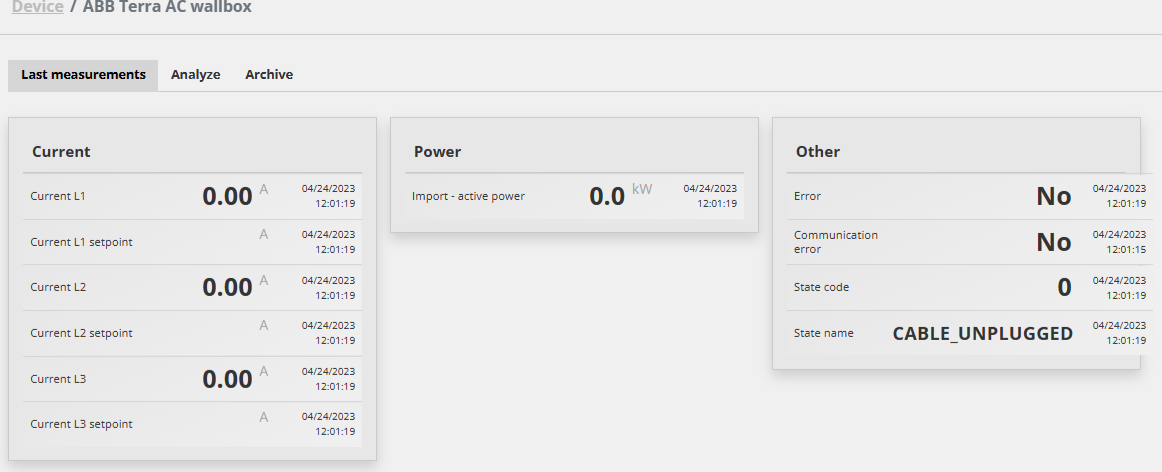

När ABB Terra EV-laddningsstation väl har lagts till kan den hittas bland de tillagda enheterna. De senaste mätningarna från laddstationen visas om vi väljer den.

Den här artikeln skrevs i samarbete med E-ING.
